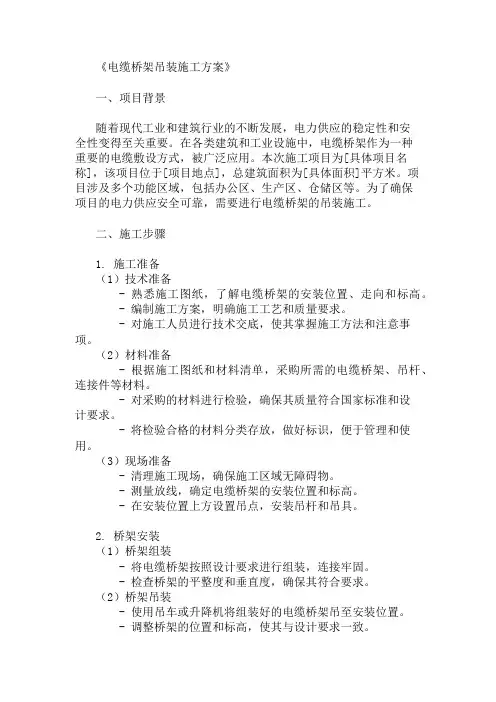

电缆桥架施工方案

一、工程概况：

1、工程特点及主要事项：弘基商城工程位于天津市塘沽区解放路繁华街道，西为金元宝商厦，东南为商业大厦，东为学校大街。电缆桥架对电力干线及弱电工程配线起承架作用。

2、施工现场状况：建筑施工场地狭窄，电缆桥架可从东门及东南门进场。解放路为繁华街道，外地车辆白天不能进入，只能夜间进料。

3、影响工程的主要因素：工期紧、施工场地狭窄、存放困难、交通不便是本工程的难题，再有：土建的湿作业及消防、水暖的各种管道未施工完毕是影响桥架安装工期的最重要因素。

4、库房选定：可选择大堂南侧地区进行围挡，加门加锁作为库房，夜间派专人守护。

二、施工工艺及质量措施：

1、施工程序：

桥架选择→外观检查→支、吊架安装→桥架组装→电缆敷设

2、施工预备：

熟识图纸，核实图中全部弯头、三通、直线段等相关数据，依据工期支配施工，配备劳动力，并提出备料及选购方案。现场施工中要求：土建工程应全部结束，预留洞口及埋件符合要求，各种管道全部施工完毕且试压合格。核对装饰吊顶标高，对每段桥架标高进行计算并在图纸上进行具体标注。

3、技术支持：

由于本工程在20XX年10月1日开业，9月15日试营业，工期极其紧急，消防水及各种管道未上，内装还未出图定标高，现支配桥架施工工期为24天，即20XX.6.13~20XX.7.7，施工楼层挨次按消防及风道完工楼层走，各掌握点工期如下：

20XX.6.13开工、放线、打眼

20XX.6.16~6.20支吊架施工

20XX.6.16~7.6桥架组装、敷设完毕

200.7.7调整、清扫

施工工长在熟识图纸及施工方案的前提下，合理支配施工工序、劳动力，并向操作人员做好相应的技术交底工作，落实质量保证方案，对施工的重要环节及特别点应落实到班组每一个人，并让他们知道本次施工的流程及进度。首先，对每个进入本项目施工的人员要进行技术考核，电工焊工必需持有“特别工种上岗证”，同时，在施工中进行考察，对不合格的施工人员坚决清除，以保证本次电缆桥架安装工程的人员素养。

4、技术要求：

（1）桥架焊缝表面匀称，不得有漏焊、裂纹、夹渣、烧穿、锌瘤等缺陷，喷涂应平整、光滑、匀称、不起皮、无气泡。

（2）在按图施工的前提下，桥架应尽可能在建筑物、构筑物上安装，并应满意安装要求、修理要求。

（3）桥架上部距棚或障碍物应尽量大于0.3米（个别点可例外）。

（4）桥架水平敷设时，支吊架间距为1.5米，垂直敷设固定点为2米，吊杆规格为10~12。

（5）桥架可采纳胀管螺栓或在预埋铁上焊接固定。

（6）电缆桥架超过30米直线段时，宜采纳伸缩连接板。

（7）电缆桥架系统应有牢靠的接地，每两节连接应有跨接铜线。（8）桥架额定荷载时最大挠度值与长度之比小于等于0.01。（9）事先应考虑好满意桥架上敷设的最大截面电缆的弯曲半径的要求，并考虑好电缆的排列位置。

三、人员及工具支配：

人员：本工程计各型电缆桥架2600余米，综合工日680个，需上工人14人，局部工期段需加班。

材料机具：各型电缆桥架及其配件、经纬仪、电锤、电钻、扳手、卷尺、电焊机、绝缘电阻测试仪。

四、工程进度方案：（见附表）

五、平安及文明施工：

1、电工、电焊工必需持有省级以上专业考核发放的操作证。

2、电焊工人对进入现场的电焊机，在使用前要严格检查是否漏电，、短路，接触不良等现象后方可使用，严禁使用带病焊机。下班后要准时切断电源，将焊机用防水材料盖好。

3、严格根据国家电气焊平安操作规程施工，严禁违章作业和非电焊工动用电焊机。无操作证的电气焊工不准动用电焊机。

4、用电锤、现场照明灯等电器必需有电工负责接线，并试运正常

后其他人方可使用。假如现场潮湿，操作人员必需穿绝缘鞋，带绝缘手套，否则严禁使用。严禁使用铝丝、铜丝、铁丝等代替保险丝使用。

5、电工必需严格执行平安技术操作规程，严禁违章作业。土建及其他工程交叉作业时要作到“一慢、二看、三通过”。在施工中发觉担心全因素要准时与施工负责人联系待解决后方可施工，不得危急施工。

6、入施工现场必需戴好平安帽，按规定着装，不戴平安帽严禁进入现场。

7、入施工现场严禁任何人私自动用各种电动机械、工具及其他设备。

8、类现场管理人员必需坚固树立平安第一，预防为主的平安思想，在施工生产进度与平安发生冲突时必需首先要以平安为第一选择，任何人不得违章指挥施工。

9、禁喝酒后进入施工现场。

10、施工过程中必需作到平安第一，到处想到平安，高空作业要系好平安带，高凳、梯子上作业要做好防滑爱护。且一个人操作一人监护。上班不准穿拖鞋、赤脚、赤背。

11、要常常检查配电箱，电动工具等是否接地，电线电缆绝缘是否有破损。严格乱拉临时线，确需要时，要按规定要求正确施工，做到用完后准时拆除，不留事故隐患。

12、住房严禁使用大功率灯泡、电炉等电器设备。灯具和其他用电设备不使用时准时拉闸，做到人走电停，节省用电。全部施工机械都要装漏电开关。仔细执行一机、一闸、一漏电的规定。电缆桥架安

装工程施工方案

一、编制依据

1、建筑电气工程施工质量验收规范（GB50303-20XX）

2、陕西省建筑设计讨论院设计的西安交大第一医院医疗综合楼电气施工图纸

二、工程概况

本电气工程分强电部分、弱电部分、自控部分。强电部分主要包括高、低压系统、照明系统、应急照明系统、动力系统、防雷接地系统。弱电部分包括：火灾自动报警和联动掌握系统，广播和紧急广播系统、医护呼应系统、有线电视系统、IC卡电话系统、保安监控系统。自控部分主要是楼宇掌握系统，楼宇自控采纳集中管理，分散掌握系统由现场掌握级及中央管理级两级组成，现场掌握级采纳数字掌握单元（DDC分站）实现数据采集及就地掌握与显示，管理级即监控主机对于整个建筑物各个系统进行集中管理，显示，打印，存储报警处理。Ⅰ、室内电缆桥架安装工程

一、施工预备

（一）作业条件

1.技术预备：批阅设计图纸，现场勘察电气设备的安装位置和电缆桥架安装的路线；电缆桥架途径；建筑结构类型；预埋孔洞的位置、尺寸。

2.编制施工方案：依据阅图和勘察记录，选定电缆桥架在不同建筑结构路段的安装型式；依据合同工期和施工人员组成确定施工组织。

（二）材质要求

1.依据设计要求的规格型号、现场勘察记录和施工方案编制材料使用方案，包括各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等。留意电缆桥架安装所需的各种材料均需使用镀锌材料。

2.依据设计要求和现场勘察记录，编制电缆使用方案，包括各种规格、型号的电力电缆、掌握电缆等。

3.电缆桥架的进货检验：

（1）桥架产品包装箱内应有装箱清单、产品合格证和出厂检验报告，并按清单清点桥架或附件的规格和数量。

（2）检查桥架扳材厚度应满意下列要求：略

（3）桥架外观检查测量形状尺寸与标称型号规格是否全都。

热浸镀锌桥架镀层表面应匀称、无毛刺、过烧、挂灰、伤痕、周部未镀锌（直径2mm以上）等缺陷，螺纹镀层应光滑，螺栓能拧入。桥架螺栓孔径在螺杆直径不大于Φ16时，可比螺杆直径大2mm。同一组内相邻两孔间距允许偏差±1.2mm。

（4）检验工作完成后，将结果照实存档。将收集的产品合格证和出厂检验报告整理后一并存档。

（三）主要机具

1.电工工具、电锤、电钻、钢卷尺、粉线袋等。

2.流淌赔电箱、移动电缆盘、经纬仪、水准仪、绝缘电阻表、万用表、高登、梯子、电焊机等。

二、质量要求

质量要求应符合《建筑电气工程施工质量验收规范》（GB50303-20XX）的规定。

三、工艺流程

画线定位→固定件安装→桥架支撑件安装→桥架托盘线槽安装→金属桥架的接地爱护→敷设电缆

四、操作工艺

（一）划线定位依据设计图或施工方案，从电缆桥架始端（先干线后支线）找好水平或垂直线，确定并标出支撑物的详细位置。

（二）固定件安装金属膨胀螺栓安装

（1）使用于C15以上混凝土构件及实心砖墙上，不适用空心砖墙或陶粒混凝土砌块等轻型墙体。

（2）钻孔直径的误差不得超过+0.5mm～0.3vmm；深度误差不得超过+3mm；钻孔后应将孔内残存的碎屑清除洁净。

（3）打孔的深度应以将套管全部埋入墙内或顶板内，表面平齐为宜。

（4）用木锤或垫上木块后用铁锤将膨胀螺栓敲入洞内，螺栓固定后，其头部偏斜值不应大于2mm。

3.预埋铁的自制加工尺寸不应小于120×60×60mm，在土建结构施工中进行预埋，预埋铁平面应紧贴模板，并应固定坚固。

（三）桥架支撑件安装

1.桥架支撑件在室内安装常用的几种形式，参照标图集86SD169《电缆桥架安装》。

2.自制支架与吊架所用扁铁规格不应小于30mm×3mm，扁钢规格不小于25×25×3mm，圆钢不小于Φ8。自制吊支架必需按设计要求进行防腐处理。

3.支架与吊架在安装时应挂线或弹线找直，用水平尺找平，以保证安装后横平竖直。

五、平安留意事项

1.电缆桥架安装时，其下方不应有人停留。进入现场应戴平安帽。

2.使用人字梯必需结实，距梯脚40～60cm处要设拉绳，防止劈开。使用单梯上端要绑牢，下端应有人扶持

。

3.使用电气设备、电动工具要有牢靠的爱护接地（接零）措施。打眼时，要戴防护眼镜，工作地点下方不得站人。

Ⅰ—电气竖井内电缆桥架工程

一、施工预备

（一）作业条件

1.土建墙体结构已弹出施工水平线，墙面抹灰及面层已完工。

2.电缆桥架及穿楼板的预留洞口已处理好，安装防火隔板的埋件已整理好。

3.安装电缆桥架所需要的支架等附件已加工好。

4.竖井内电气预埋管路已整理好。

（二）材料要求

1.电气竖井内全部的电缆桥架，规格型号要符合设计要求，采纳镀

锌制品，镀锌钢板的厚度在桥架宽度小于400mm时，厚度不小于1.5mm；在400~800mm之间时，厚度不小于2mm；大于800mm时，厚度不小于2.5mm。

2.电缆桥架应平直，无明显扭曲，支架应焊接坚固，无显著变形，下料误差应在5mm范围内，切口应无卷边毛刺。

3.防火堵料（防火枕）、防火涂料应选用经国家鉴定的定型产品。

4.竖井内的配电箱应有出厂合格证、生产许可证、“CCC”认证标志和认证证书复印件及试验记录。

5.电线、电缆及附件应选用符合国家现行技术标准的产品，并应有出厂合格证、“CCC”认证标志和认证证书复印件。电线、电缆还应有生产许可证。

6.电气竖井中使用的帮助材料：钻头、电焊条、氧气、乙炔气、调和漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。

7.金属膨胀螺栓：依据允许拉力和剪力及设备的安装孔径确定。

8.接线端子：依据导线截面及导线根数选用相应规格的接线端子。

9.镀锌材料：钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫圈等金属材料，均应采纳镀锌制品。

（三）主要机具

1.活扳手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动煨管器、液压煨管器、扁锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺等。

2.兆欧表、高凳等。

二、质量要求

质量要求符合《建筑电气工程施工质量验收规范》（GB50303-20XX）的规定。

三、工艺流程

确定电缆桥架位置→固定支架→桥架安装→配电箱固定

四、操作工艺

（一）确定电缆桥架位置

1.电缆桥架应敷设在平安、干燥、易操作的电气竖井内。

2.根据图纸设计的位置，计算空间尺寸是否满意操作距离的要求，特殊是竖井内桥架、配电箱数量较多，尺寸较大、管路较多时，常常消失排列困难，因此必需认真核对尺寸，必要时与土建协作进行相应的变更。

3.检查竖井内楼板上预留的洞口位置是否合适，不合适应准时休整、剔凿，使上下楼层所对应的洞口通直不错位，留意不要影响结构。（二）固定支架

1.固定桥架的支架采纳50×50×5的角钢，高度为距地面1500-20XXmm，用膨胀螺栓固定。

2.桥架下部固定采纳10号槽钢，槽钢距墙边不小于50mm，座在楼板的预留洞口，与预埋在洞口的埋件焊接固定或采纳膨胀螺栓与楼板固定。在槽钢上固定两根50×50×5的角钢，用来直接与桥架连接固定。

3.在楼板的下面有预埋件来固定防火隔板，上托防火枕。

4.电缆支架全长均应有良好的接地，即将支架与墙上的预埋的接地

埋件焊成一体。

（三）桥架安装

1.桥架与支架之间固定采纳螺栓。

2.桥架与钢管之间连接采纳专用螺母固定，并有跨接地线。

3.当直线段钢制电缆桥架超过30m，应有伸缩缝，其连接采纳伸缩连接板。

（四）电缆敷设

1.在桥架就位后，即可敷设线缆。根据设计要求，将需要敷设在该桥架中的电缆按挨次摆放，排列应整齐，尽量避开交叉。敷设时要按适当的间距加以固定，并且准时装设标志牌。电缆终端头，竖井的两端均应装设标志牌。标志牌上应注明线路编号，无编号时，写明电缆型号、规格及起讫地点，字迹应清楚，不易脱落，规格要统一，能防腐，挂装应坚固。电缆在终端头和接头处要留出备用长度。

2.电缆进入竖井、盘柜以及穿入管子时，出入口应封闭，管口应密封。明敷在竖井内带有麻护层的电缆，应剥除麻护层，并对其铠装加以防腐。

3.电缆穿过竖井后，用防火枕进行密实封堵。利用结构施工期间在楼板地面预埋的埋件，来固定防火隔板，防火隔板采纳4mm厚的钢板。防火枕的规格有三种，其中Ⅰ型为320×120×25，Ⅰ型为160×120×25，Ⅰ型为160×75×25，要依据预留洞口尺寸和桥架尺寸，选择防火枕型号。在防火隔板上摆放防火枕时，要按挨次摆放整齐，挨紧电缆，使防火枕与电缆之间空隙不得大于1cm，防火枕摆放厚度不得小于

24cm。

4.施工前要将封堵部位清理洁净。

（五）配电箱固定

1.明装配电箱采纳膨胀螺栓固定。依据设计图纸要求，确定配电箱的标高和轴线。先依据装修+0.5m线定出配电箱的下底线，再依据配电箱的形状尺寸确定安装孔的位置，并用冲击钻在固定点钻孔。钻孔前对应安装孔径选用膨胀螺栓的直径，再选相应的冲击钻头直径，冲击钻头的直径可选用与膨胀螺栓相同直径或略大一号的直径。

2.配电箱应有明显牢靠的接地，带有器具的铁制盘面和装有器具的门，均应有明显牢靠的裸铜编织线作接地爱护线。配电箱的PE线不得串接。

3.与配电箱连接的明配管采纳管卡固定，并且在距地200mm处应有一处固定点，在距入箱处200mm处也应有一处固定点，管卡应与管径匹配。

4.配电箱上电具、仪表应坚固、平正、干净，间距匀称，钢端子无松动，启闭敏捷，零部件齐全。

5.配电箱安装应坚固、平正，其垂直度允许偏差为3mm。

五、平安留意事项

1.电缆桥架安装时，其下方不应有人停留。进入现场应戴平安帽。

2.使用电气设备、电动工具要有牢靠的爱护接地（接零）措施。打眼时，要戴防护眼镜，工作地点下方不得站人。电缆桥架安装施工方案

1施工预备

1.1技术预备

(1)设计施工图纸和电缆桥架加工大样图齐全。

(2)各种电缆桥架技术文件齐全。

(3)电缆桥架安装部位的建筑装饰工程全部结束，暖卫通风工程安装完毕。

(4)土建预留的孔洞其位置，大小应符合设计和施工规范要求。

1.2材料预备

(1)电缆桥架及其附件：应采纳经过热镀锌处理阻燃、耐火和一般的定型产品。其型号、规格应符合设计要求。电缆桥架内外应光滑平整，无棱刺，不应有扭曲，翘边等变形现象。

(2)金属膨胀螺栓：应依据容许拉力和剪力进行选择。

(3)镀锌材料：采纳钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、

垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。

(4)帮助材料：钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。

1.3主要机具预备

(1)铅笔、卷尺、线坠、粗线袋、锡锅、喷灯。

(2)电工工具、手电钻、冲击钻、兆欧表、万用表、工具袋、工具箱、高凳等。

1.4作业环境预备

(1)协作土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。

(2)顶棚和墙面的第一边喷浆全部完成后，方可进行电缆桥架敷设。

(3)高层建筑竖井内土建湿作业全部完成。

(4)地面电缆桥架应准时协作土建施工。

1.5施工预备

(1)参与施工人员须持有电工作业证书，进场前由电气专业技术人员进行技术培训。施工队要配备电工作业工具，常用工具由电工自己保管使用，专用大型机具由班组保管。

(2)现场加工须设置专用工作台，加爱护围栏。作业时应配备电气消防设备。

(3)作业班组应分工明确，建立岗位责任制，提高“专业化”施工水平。

(4)施工技术资料要和施工进度同步。

2施工部署

主楼、西副楼的电缆桥架由山东水电一队安装，东副楼的电缆桥架由山东水电二队安装。

3操作工艺

3.1工艺流程：预留孔洞预埋吊杆吊架弹线定位金属膨胀螺栓固定

吊杆、吊架安装桥架安装地面电缆桥架安装。电气工程电缆桥架施工方案

一、本施工方案是为XX电气工程电缆桥架施工需要编制的，施工方案要求技术上牢靠、经济上合理，确保电缆桥架施工保质、保量，为该工期完成供应有利的保障。

1、中科建筑设计讨论院有限责任公司强电施工图

2、《建筑工程施工质量验收统一标准》GB50300-20XX

3、《建筑电气工程施工质量验收规范》GB50303-20XX

4、《电缆线路施工及验收规范》GB50168-92

5、华北电气施工标准图集

二、工程概况

本工程包括办公楼、酒店、商业裙房、地下车库四部分，其中地下三层为人防，其面积为5636平方米，平常为车库，战时为物资库。各部分电气工程的工作内容也基本相同，变电所及10kv高压配电室设置于地下室，干式变压器和低压配电屏并排布置。低压配电方式采纳放射式与树干式相结合的方式，配电主干线采纳密集型母线及电力电缆相结合，竖向沿电缆桥架在强电竖井内敷设，水平采纳电缆桥架敷设，各配电支线采纳铜芯导线穿管暗敷。

三、施工工艺

1、电缆桥架定位

首先熟识施工图纸，了解图纸设计的桥架走向，为避开与给排水、通风空调、消防管道的交叉、冲突，在施工前应与给排水、通风空调、

消防等专业进行图纸会审，并依据现场实际状况确定合理的桥架走向及标高。

2、电缆桥架支、吊架制作安装

依据图纸设计并结合现场实际状况，本桥架安装工程采纳四种支架型式（见附图1：电缆桥架支架型式示意图1）。施工过程中根据以下方法施工：

A、全部的钢材应平直，无显著扭曲，下料后长短偏差应在5mm之内，切口处应无卷边、毛刺。

B、桥架支、吊架安装前应依据桥架走向弹线定位，标出固定点的位置。

C、电缆桥架支、吊架采纳膨胀螺栓方式固定在侧墙上（或顶棚上），膨胀螺栓的规格依据容许拉力和剪力进行选择，在固定时，打孔深度应以将套管全部埋入墙内或顶板内后，表面平及为宜。

D、电缆桥架支、吊架的间隔为1.5米-3米，但在拐角处的两侧300mm-600mm处，三通、四通中心线的各个方向500mm处，进出接线箱、柜500mm处，桥架高度的变化处的每个转角点，建筑物的伸缩缝处两侧分别增加一个支架。

E、电缆桥架支、吊架应在直接板的两侧，对于100-500mm的电缆桥架采纳40*4的角钢做支架，用ф10的通丝做吊杆；对于500-800mm 的电缆桥架采纳50*5的角钢做支架，用ф12的通丝做吊杆。

F、电缆桥架支、吊架应安装坚固，横平竖直，各支架同层横档应在同一水平面上，其凹凸偏差应小于±5mm。

3、电缆桥架安装

电缆桥架本着先安装主干线，后安装支干线的原则进行安装。

A、电缆桥架采纳连接板连接，连接时要求螺母朝外并连接紧密。

B、电缆桥架的分支处采纳弯通、三通、四通连接，依据现场实际状况，部分弯头需要现场制作，应按以下原则施工：

①：制作弯头的弯曲半径应大于电缆的弯曲半径。

②：桥架的切割应采纳手锯或无齿锯进行切割，严禁使用电、气焊加工。

C、电缆桥架在支、吊架上的固定采纳螺栓固定，可采纳如下方式见附图2。

D、电缆桥架在伸缩缝处应断开50mm-100mm。

E、电缆桥架安装应平直，每一条直线上水平倾斜偏差、垂直高度偏差、中心线左右偏差均应小于5mm。

4、电缆桥架与引出管线的连接

A、电缆桥架开孔应采纳专用开孔器，严禁使用电、气焊切割。

B、电缆桥架与引出管线的连接型式见附图3（电缆的引出依据不同的状况而选用其中的任意一种）。

5、电缆桥架的接地

电缆桥架只在桥架的始端及终端分别用接地干线BVR-6与主接地网连接，桥架内不再敷设接地干线，一般桥架的连接处也不设接地跨接线，防火桥架的连接处设接地跨接线，在伸缩缝处增加接地跨接线用BVR-6连接。

四、质量保证措施

1、全部施工机具和检测工具在施工前必需进行检查，合格后方可使用。

2、全部电气材料进厂后，均应进行抽样检查，并向监理报验后方可使用。

3、施工时，严格根据国家电气安装工程验收规范和标准执行。

4、对于必需交叉施工的场合应考虑到先后工序对电气工程质量的影响，必需在前一道工序有明确的安装记录并经有关人员确认的状况下，方可连续施工。

5、坚持按设计图纸要求进行施工，不得任意涂改。

6、对于涂防火漆的电缆桥架，在安装完毕时，对于部分脱落的防火漆，再次用防火漆进行修补。

五、平安保证措施

1、施工前对进厂职工进行一次全面的平安训练，强调平安第一，预防为主。

2、进入施工现场必需带好平安帽，系好帽带，穿好绝缘鞋。严禁酒后进入现场。

3、把平安工作贯彻到整个施工现场，坚持周一的平安活动及每日施工前的平安交底，并做好记录。

4、现场临时用电设施肯定要根据现场临时用电标准安设。

5、使用梯子不得缺档、垫高使用。梯子横档间距以30Cm为宜。架设梯子时要留意架设角度，单面梯与地面夹角以60～70为宜，且

下端应实行防滑措施。

6、使用电锤、电钻等电动工具时，应先检查其绝缘状况，以防触电。

7、由于大部分施工存在同土建、管道等专业的交叉作业，施工时肯定要留意四周状况，严禁在桥架下面站人，避开自身及他人损害。

8、施工完毕时要准时清理作业区内的废料、杂物，并拉掉全部用电设备的电源，确认无误后，方可离开。
