(完整版)铜排截面积公式
排计算方法、折弯经验计算表及高压柜铜排计算方法
排计算方法、折弯经验计算表及高压柜铜排计算方法铜排的计算方法（点击图片可放大）铜排折弯经验计算表高压柜铜排选择标准中置柜KYN28 进出线柜PT柜GB3906[附录D]中公式：S=I/a√(t△θ)式中：I--额定短时耐受电流；a—材质系数，铜为13，铝为8.5；t--额定短路持续时间；△θ—温升（K），对于裸导体一般取180K，对于4S持续时间取215K。
则：25KA/4S系统铜母线最小截面积S=（25000/13）*√4/215=260 mm2 用60*5就可以了.31.5KA/4S系统铜母线最小截面积S=（31500/13）*√4/215=330 mm240KA/4S系统铜母线最小截面积S=（40000/13）*√4/215=420 mm263KA/4S系统铜母线最小截面积S=（63000/13）*√4/215=660 mm280KA/4S系统铜母线最小截面积S=（80000/13）*√4/215=840 mm2接地母线按系统额定短时耐受电流的86.7%考虑:25KA/4S系统接地铜母线最小截面积S=260*86.7% =225mm231.5KA/4S系统接地铜母线最小截面积S=330*86.7% =287mm240KA/4S系统接地铜母线最小截面积S=420*86.7% =370mm2 63KA/4S系统接地铜母线最小截面积S=660*86.7% =580mm2 80KA/4S系统接地铜母线最小截面积S=840*86.7% =730mm2 相关问答帮忙算一下高压柜的整定值！和总的用电负荷和总电流！1、高压柜-1（800KW提升机）整定电流：A、计算电流：80A；B、过流一段：1.25×80A≈100A ；时间60s；C、过流二段：1.50×80A≈120A ；时间2s；D、速断电流：6.00×80A≈480A ；时间0s；2、高压柜-2（1000KW提升机）整定电流：A、计算电流：100A；B、过流一段：1.25×100A≈125A ；时间60s；C、过流二段：1.50×100A≈150A ；时间2s；D、速断电流：6.00×100A≈600A ；时间0s；3、高压柜-3（2000KVA变压器）整定电流：A、额定电流：193A；B、过流一段：1.15×193A≈221A ；时间60s；C、过流二段：1.50×193A≈289A ；时间2s；D、速断电流：6.00×193A≈1154A ；时间0s；4、高压柜-4（315KVA移动变压器）整定电流：A、额定电流：30.31A；B、过流一段：1.15×30.31A≈35A ；时间60s；C、过流二段：1.50×30.31A≈46A ；时间2s；D、速断电流：6.00×30.31A≈182A ；时间0s；注意：你的电负荷可能是采矿井下供电系统，采矿井下是国家设计规范及安全规范不允许单电源配电的。
低压铜母排计算
低压铜母排计算一、低压铜母排的定义和特点低压铜母排是一种用于电力系统中的导电装置，由多根铜导线通过连接件连接而成。
它具有导电性能好、散热性能优良、安装方便等特点，广泛应用于低压配电系统中。
二、低压铜母排的计算方法1. 计算电流负载：首先需要确定低压铜母排所承载的电流负载。
电流负载可以根据所连接设备的额定电流之和来计算。
例如，若所连接的设备额定电流之和为1000A，则低压铜母排的电流负载为1000A。
2. 计算导体截面积：根据电流负载和导体所允许的电流密度，可以计算出所需的导体截面积。
一般来说，低压铜母排的导体截面积要满足以下公式：导体截面积 = 电流负载 / 电流密度其中，电流密度是一个经验值，通常在150A/mm²到250A/mm²之间。
3. 计算铜母排尺寸：根据导体截面积，可以计算出低压铜母排的尺寸。
一般情况下，低压铜母排采用矩形截面，尺寸可以根据以下公式计算：铜母排宽度 = 导体截面积 / 铜母排高度4. 考虑温升：在计算低压铜母排尺寸时，还需要考虑导体的温升情况。
导体在通过电流时会产生热量，如果导体温度过高会影响导电性能和安全性。
因此，需要根据导体材料的温升系数和允许的温升值来计算尺寸。
具体计算方法可以参考相关标准或手册。
5. 考虑电阻和电压降：低压铜母排的导体存在一定的电阻，通过电流时会有一定的电压降。
在设计时需要考虑电阻和电压降对系统的影响，确保系统正常运行。
三、低压铜母排的应用范围低压铜母排广泛应用于低压配电系统中。
它可以连接变压器、开关柜、配电盘等设备，用于输送电能和分配电流。
由于其导电性能好、散热性能优良，能够满足不同负载条件下的要求，因此在电力系统中得到了广泛应用。
四、低压铜母排的优势和局限性1. 优势：(1) 导电性能好：铜母排由优质的铜材制成，导电性能好，可以有效减小电阻和电压降。
(2) 散热性能优良：铜母排的导体截面大，散热面积大，可以有效散发热量，保持导体温度稳定。
铜线截面积
铜线截面积铜线截面积（平方）：1.0，1.5，2.5，4，6，10，聚氯乙烯绝缘电线穿塑料管时（三根并排穿），安全载流量为11，15，21，28，36，49。
单位：安。
（按上面顺序）穿铁管时比穿塑料管的大三安左右！如果是塑料绝缘电线的话又和这不一样啦！只比这种再大点！但一般情况下，塑料绝缘电线很少用，通用的是聚氯乙烯绝缘电线！10下五，100上二，16、25四，35、50三，70、95两倍半。
穿管、温度八、九折，裸线加一半。
铜线升级算。
口诀中的阿拉伯数字与倍数的排列关系如下：对于1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。
对于16、25mm2的导线可将其截面积数乘以4倍。
对于35、50mm2的导线可将其截面积数乘以3倍。
对于70、95mm2 的导线可将其截面积数乘以2.5倍。
对于120、150、185mm2的导线可将其截面积数乘以2塑料铜芯线载流量(安)表导线截面(mm2) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120硬线BV 根数/单根直径1/1.13 1/1.37 1/1.76 1/2.24 1/2.73 7/1.33 7/1.68 7/2.11 7/2.49 19/1.81 19/2.14 19/2.49 37/2.01软线BVR 根数/单根直径7/0.43 7/0.52 19/0.41 19/0.52 19/0.64 19/0.82 49/0.64 98/0.58 133/0.58 133/0.68 189/0.68 259/0.68 259/0.76开启式载流量(安) 5 10 15 25 35 60 90 113 140 177 268 288 314封闭式载流量(安) 4 8 12 20 28 48 72 93 115 145 220 240 258导线截面积与载流量的计算一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

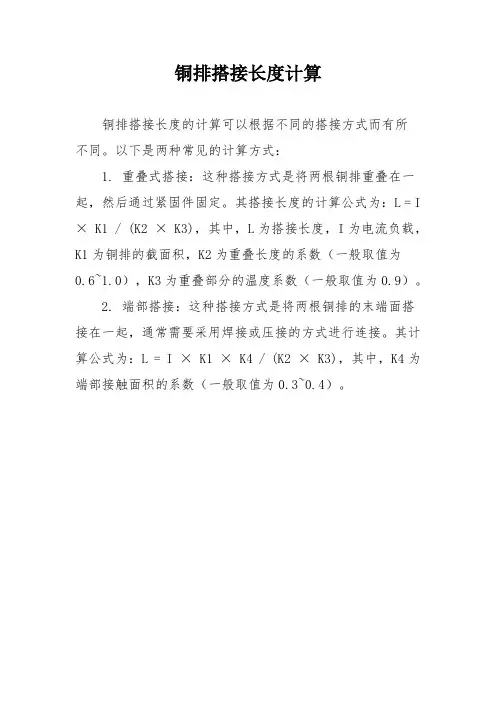

铜排搭接长度计算
铜排搭接长度计算
铜排搭接长度的计算可以根据不同的搭接方式而有所
不同。
以下是两种常见的计算方式：
1. 重叠式搭接：这种搭接方式是将两根铜排重叠在一起，然后通过紧固件固定。
其搭接长度的计算公式为：L = I × K1 / (K2 × K3)，其中，L为搭接长度，I为电流负载，K1为铜排的截面积，K2为重叠长度的系数（一般取值为
0.6~1.0），K3为重叠部分的温度系数（一般取值为0.9）。
2. 端部搭接：这种搭接方式是将两根铜排的末端面搭接在一起，通常需要采用焊接或压接的方式进行连接。
其计算公式为：L = I × K1 × K4 / (K2 × K3)，其中，K4为端部接触面积的系数（一般取值为0.3~0.4）。

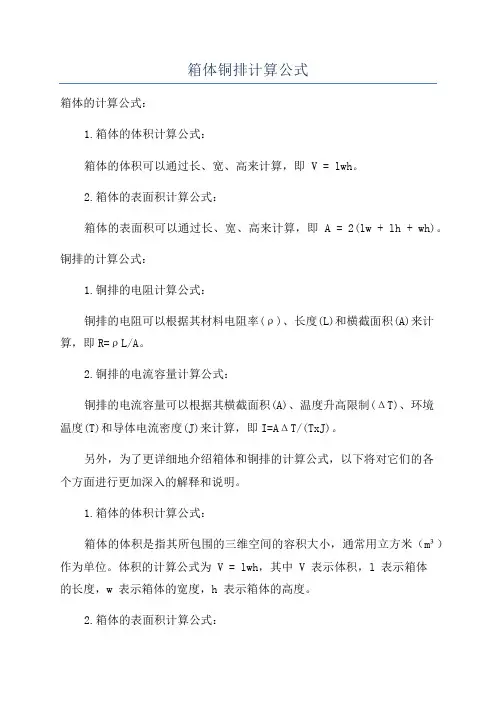

箱体铜排计算公式
箱体铜排计算公式箱体的计算公式：1.箱体的体积计算公式：箱体的体积可以通过长、宽、高来计算，即 V = lwh。
2.箱体的表面积计算公式：箱体的表面积可以通过长、宽、高来计算，即 A = 2(lw + lh + wh)。
铜排的计算公式：1.铜排的电阻计算公式：铜排的电阻可以根据其材料电阻率(ρ)、长度(L)和横截面积(A)来计算，即R=ρL/A。
2.铜排的电流容量计算公式：铜排的电流容量可以根据其横截面积(A)、温度升高限制(ΔT)、环境温度(T)和导体电流密度(J)来计算，即I=AΔT/(TxJ)。
另外，为了更详细地介绍箱体和铜排的计算公式，以下将对它们的各个方面进行更加深入的解释和说明。
1.箱体的体积计算公式：箱体的体积是指其所包围的三维空间的容积大小，通常用立方米（m³）作为单位。
体积的计算公式为 V = lwh，其中 V 表示体积，l 表示箱体的长度，w 表示箱体的宽度，h 表示箱体的高度。
2.箱体的表面积计算公式：箱体的表面积是指其外侧表面的总面积大小，通常用平方米（m²）作为单位。
表面积的计算公式为 A = 2(lw + lh + wh)，其中 A 表示表面积，l 表示箱体的长度，w 表示箱体的宽度，h 表示箱体的高度。
3.铜排的电阻计算公式：铜排的电阻是指电流通过铜排时产生的电阻，通常用欧姆（Ω）作为单位。
铜排的电阻可以根据其材料电阻率(ρ)、长度(L)和横截面积(A)来计算，即R=ρL/A。
其中，R表示电阻，ρ表示铜排材料的电阻率，L表示铜排的长度，A表示铜排的横截面积。
4.铜排的电流容量计算公式：铜排的电流容量是指铜排所能承受的最大电流大小。
铜排的电流容量可以根据其横截面积(A)、温度升高限制(ΔT)、环境温度(T)和导体电流密度(J)来计算，即I=AΔT/(TxJ)。
其中，I表示电流容量，A表示铜排的横截面积，ΔT表示温度升高限制，T表示环境温度，J表示导体的电流密度。
铜、铝排重量计算公式
公司严格执行国家：GB/T13296-91、GB/T14975-2002、GB/T14976-2002GB/T12771-2000、A312等国内外标准。
铜排载流量表:国标铜排载流量表估算法: 估算法: 单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数X 1.5(经验系数) 铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：常用铜排的载流量计算方法40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12 厚时为20;10 厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12]. 双层铜排[40℃]=1.56-1.58 单层铜排[40℃]（根据截面大小定） 3 层铜排[40℃]=2 单层铜排[40℃] 4 层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) 铜排[40℃]= 铜排[25℃]*0.85 铝排[40℃]= 铜排[40℃]/1.3 例如求TMY100*10 载流量为：单层：100*18８=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A] 以上所有计算均精确到与手册数据相当接近。
常用铜排的尺寸及载流量表一、矩形铜排铜母排截面25℃平放（A）竖放（A）15×3 176 185 20×3 233 245 25×3 285 300 30×4 394 415 40×4 404 425 40×5 452 475 50×5 556 585 50×6 617 650 60×6 731 770 60×8 858 900 35℃平放（A）竖放（A）522 551 721 797 940 1101 550 588 760 840 990 1160 60×10 80×6 80×8 80×10 100×6 100×8 100×10 120×8 120×10 2(60×6) 2 (60×8) 2(60×10) 2(80×6) 2(80×8) 2(80×10) 2(100×6) 2(100×8) 2(100×10) 2(120×8) 2(120×10) 二、铜导线载流量(35℃) 截面（mm?）1 1.5 2.5 4 6 10 16 25 35 50 70 95 载流量（A）10 13 17 23 30 45 85 110 136 170 216 263 三、抽屉柜抽屉导线选用标准截面（mm?）10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3 电流（A）50 63 80 100 125 160 200 250 300 400 500 600本公司尺寸范围如表3所示：表3 导电铜排尺寸系列推荐常用系列尺寸为（a X b）：3X15、3X20、3X25、3X30；4X20、4X25、4X30、4X35、4X40、4X45、4X50；6X30、6X35、6X40、6X45、6X50、6X60、6X70、6X80、6X100；8X40、8X50、8X60、8X80、8X100、8X120；10X40、10X50、10X60、10X80、10X100、10X120、10X125、10X150、10X170；12X60、12X80、12X100、12X120、10X150、10X170。
高压柜中铜排如何选择？附载流量和折弯计算
高压柜中铜排如何选择？附载流量和折弯计算铜排又称铜母排或铜汇流排，是由铜材质制作的，截面为矩形或倒角（圆角）矩形的长导体(现在一般都用圆角铜排，以免产生尖端放电），在电路中起输送电流和连接电气设备的作用。
铜排在电气设备，特别是道成套配电装置中得到了广泛的应用；一般在配电柜中的U、V、W相母排和PE母排均采用铜排；铜排在使用中一般标有相色字母标志或回涂有相色漆，U相铜排涂有“黄”色，V相铜排涂有“绿”色，W相铜排涂有“红”色，PE母线铜排涂有“黄绿相间”双色答。
01铜排的载流量计算首先大家要明白铜排在柜内的安装方式分两种形式，平放和竖放，竖放的载流量略大于平放，所以配电柜主母排大都是竖放形式。
还有铜排，铜线的载流量也会随环境温度变化而变化，在这里我们最多的是采用环境温度为35摄氏。
不同环境温度下，查表得出的载流量需乘以不同环境温度下的校正系数，就得出不同环境温度下的载流量，温度越高，载流量越低。
根据经验，总结如下：单条铜母排载流量= 宽度(mm) X 厚度系数；双母排载流量=宽度(mm) * 厚度系数* 1.5(经验系数)；铜排和铝排也可以按平方数来,通常铜按5-8A/平方,铝按3-5A/平方。
常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数（厚度+8）；排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12]。
双层铜排[40℃]=（1.56-1.58）*单层铜排[40℃]（根据截面大小定）；3层铜排[40℃]=2*单层铜排；4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)。
例如，求TMY100*10载流量为：单层：100*18８=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。
铜排载流量估算公式
铜排载流量估算公式铜排载流量是指铜排在单位时间内通过的流体体积。
在众多领域中，如工业、农业、建筑等，铜排的载流量是非常重要的参数，它直接影响到设备的运行效率和工业生产的质量。
因此，对铜排的载流量进行准确的估算非常必要。
铜排的载流量估算公式通常可以通过基本流体力学理论和实验数据来推导而来。
以下是一种常用的估算公式，其基本原理是根据液体在管道中的流动速度来确定液体通过管道的体积。
载流量（Q）=液体流速（v）×截面积（A）液体流速是指液体在管道中的实际流动速度，单位通常为米/秒（m/s）。
液体流速的估算可以通过理论计算和实验测试进行。
常见的理论计算方法包括泊肃叶定理和雷诺数定律。
泊肃叶定理中，根据流体的密度、粘度和速度分布等参数，可以得到流体在管道中的平均流速。
雷诺数定律则是根据流体流动的稳定性和动量传递进行流速估算。
截面积是铜排的横截面积，通常单位为平方米（m²）。
铜排的截面积取决于其尺寸和形状，可以使用几何公式计算得出。
常见的铜排形状包括圆形、方形、矩形等，不同形状的铜排截面积计算方法有所不同。
除了基本的流体力学理论以外，还需要考虑一些修正因素，以便更准确地估算铜排的载流量。
这些修正因素包括流动稳定性、流动阻力、液体温度和粘度等。
实际工程中，可以通过实验测试和经验公式来获得修正因素的数值。
总的来说，铜排载流量的估算公式是基于流体力学理论和实验数据得出的，涉及到流体流速、截面积和修正因素等参数。
估算公式的准确性受到多个因素的影响，包括流体性质、流动方式、管道尺寸和形状等，因此在实际应用中需要根据具体情况进行修正和调整。
