机电安装施工方案
机电安装工程施工技术方案(完整版)
机电安装工程施工技术方案（完整版）1 电气工程1 施工准备施工前先熟悉图纸资料，并组织有关人员进行图纸会审，核实图中选用的设备材料，根据工期安排及进度要求合理配备劳动力、准备工机具及材料，同时提出备料及分批采购计划。
2 材料进场及检验(1）所有发放到班组的主要设备、材料、成品和半成品必须有合格的检验结论记录。
所有发放到班组的主要设备、材料、成品和半成品报监理工程师检验。
(2)经批准的免检产品或认定的名牌产品，进场验收时，可不做抽样检测。
(3）变压器、高压电器及电瓷制品检查项目：①产品带有合格证和随机文件，变压器有出厂试验记录；②外观检查：有符合设计的铭牌，附件齐全，绝缘件无缺损、裂纹。
(4）高低压开关柜、应急电源、直流电源柜及动力、照明配电箱检查项目：①产品带有合格证和随机文件，生产许可证和安全认证制度的产品，有许可证编号和安全认证标志。
应急电源有出厂试验记录。
②外观检查：有符合设计的铭牌，柜内元器件无损坏丢失、接线无脱落脱焊，涂层完整，无明显碰撞凹陷。
(5）低压开关设备等检查项目：①产品带有合格证和随机文件，实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志。
②外观检查：有符合设计的铭牌，附件齐全，电气接线端子完好，设备器件无缺损，涂层完整。
(6）照明灯具及附件检查项目：①检验合格证及随机文件；②灯具涂层完整，无损伤，附件齐全。
防爆灯具铭牌上有防爆标志和防爆合格证号，普通灯具有安全认证标志；③现场抽样检查成套灯具的绝缘电阻、内部接线等性能。
灯具的绝缘电阻不小于2兆欧，内部接线为铜芯绝缘电线，芯线截面积不小于0.5㎜2，橡胶或PVC 绝缘电线的绝缘层厚度不小于0.6mm。
(7）开关、插座、接线盒及其附件检查项目：①查验合格证，防爆产品有防爆标志和防爆合格证号，实行安全认证制度的产品，有安全认证标志。
②开关、插座的面板及接线盒盒体完整、无碎裂、零件齐全。
③性能检测：不同极性带电部件间的电气间隙和爬电距离不小于3mm；绝缘电阻值不小于 5 兆欧；用自攻锁紧螺钉或自切螺钉安装的螺钉与软塑固定件旋合长度不小于8mm，软塑固定件在经受10 次拧紧退出试验后，无松动或掉渣，螺钉及螺纹无损坏现象，金属间相旋合的螺钉螺母，拧紧后完全退出，反复5次仍能正常使用。
机电设备安装施工方案
机电设备安装施工方案机电设备安装施工方案一、引言机电设备安装施工是工程建设中不可或缺的一部分，它涉及到机械、电气、管道等多个领域的专业知识和技术。
本文档旨在为机电设备安装施工提供一个详细的方案，以确保施工过程的安全、高效完成。
二、前期准备1.调研和分析：在开始施工前，应对项目进行全面的调研和分析，了解施工现场的具体情况和要求。
2.设计方案：根据调研和分析的结果，制定机电设备安装的详细设计方案，并获得相关部门的批准和确认。
3.人员配备：确定施工所需的人员数量和专业技术要求，并进行岗位培训和技能考核，确保人员具备相关的知识和技能。
三、施工流程1.材料准备：根据设计方案和施工进度安排，采购机电设备安装所需的材料和工具，确保其质量合格。
2.施工场地准备：清理施工场地，并进行场地规划和标识，确保施工过程的安全和有序进行。
3.设备安装：根据设计方案，按照先后顺序进行机电设备的安装，确保每一台设备的安装质量和准确性。
4.电气接线：根据设备安装图纸，进行电气接线工作，确保电气设备的正常运行和安全性。
5.管道连接：根据设计方案进行管道的连接和安装，确保管道的密封性和稳定性。
6.调试和验收：完成设备安装、接线和管道连接后，进行设备的调试和功能测试，确保设备的正常运行。
7.清理和整理：在施工完成后，清理施工现场的垃圾和杂物，并进行整理和清点施工材料，确保施工场地的整洁。
四、质量控制1.施工前的检查：在施工前，对所要安装的设备进行质量检查，确保设备符合规定的质量标准。
2.施工中的监控：在施工过程中，对工人的施工质量进行监控和检查，及时发现并纠正施工中的问题。
3.施工后的验收：在施工完成后，对设备的安装质量进行验收，并记录验收结果，确保设备的安装符合要求。
4.不合格处理：发现设备安装不合格的情况时，应及时进行整改，并追溯处理责任，确保设备安装质量。
五、安全措施1.安全教育和培训：在施工前，对施工人员进行安全教育和培训，使其了解安全规范和操作要求。
机电安装专项施工方案
机电安装专项施工方案一、工程概况项目名称：机电安装工程建设地点：XX市XX区XX街XX号建设单位：XXX有限公司总工期：XX天二、工程内容机电安装工程包括以下内容：1.电气安装：电缆敷设、开关插座安装、照明设备安装、电力仪表安装等。
2.通风与空调设备安装：空调机组安装、风管敷设、末端装置安装等。
3.管道安装：冷热水供应管道安装、排污管道安装、燃气管道安装等。
4.消防设备安装：灭火器安装、喷淋系统安装、报警器安装等。
5.监控与安防设备安装：摄像头安装、安全门安装、报警系统安装等。
三、施工组织2.专业分包单位：电气安装分包、通风与空调设备安装分包、管道安装分包、消防设备安装分包、监控与安防设备安装分包等。
3.管理人员：施工经理、安全员、质检员等。
4.施工队伍：电工、管道工、通风工、安装工等。
四、施工方案1.前期准备：（1）制定详细的施工计划和工序流程，并向相关单位报备。
（2）组织专业分包单位进行前期设备采购，确保施工所需设备、材料的及时供应。
（3）组织施工队伍进行技术交底和安全培训，确保施工人员安全操作。
2.施工流程：（1）电气安装：按照设计图纸进行电缆敷设和设备安装，确保电气设备正常供电。
（2）通风与空调设备安装：安装空调机组、敷设风管、安装末端装置等，确保通风与空调系统正常运行。
（3）管道安装：按照设计要求进行冷热水供应管道、排污管道、燃气管道等的安装，确保管道系统正常使用。
（4）消防设备安装：安装灭火器、喷淋系统、报警器等，确保消防设备能够及时发挥作用。
（5）监控与安防设备安装：安装摄像头、安全门、报警系统等，确保监控和安防设备正常运行。
3.质量控制：（1）组织质检员进行施工现场巡查和验收，确保工程质量符合要求。
（2）进行设备调试和运行试验，确保设备正常运行。
（3）严格按照相关标准和规范进行施工，确保安装质量。
4.安全管理：（1）严格遵守安全操作规程，保证施工人员的人身安全。
（2）设立安全警示标识，确保施工现场的安全。
机电设备安装施工方案
机电设备安装施工方案机电设备安装施工方案一、施工前期准备阶段：1.1. 建立施工组织机构，明确各岗位职责和权限。
1.2. 根据设计方案和施工图纸，制定施工进度计划，确保施工进度的合理安排。
1.3. 在施工现场进行踏勘和勘测，确定设备安装位置和施工参数。
1.4. 联系设备供应商，确保设备到货时间和质量。
二、设备安装阶段：2.1. 安装前准备工作包括搭建安全防护设施、准备所需工具和仪器、将设备就位等。
2.2. 按照施工图纸和设备安装说明书，进行设备的吊装和固定。
2.3. 进行设备的电气连接和管道连接，确保连接牢固并符合设计要求。
2.4. 安装设备的附件和配件，如传感器、控制面板等。
2.5. 进行设备的调试和试运行，确保设备正常工作。
三、施工后期工作：3.1. 进行设备的功能测试，确保设备的各项功能正常。
3.2. 进行设备的性能测试，如负载测试、温度测试等，确保设备满足设计要求。
3.3. 进行设备的安全检查，如漏电检测、接地检测等，确保设备的安全性。
3.4. 对施工现场进行清理和整理，保持施工现场的整洁和安全。
四、质量控制和安全保障：4.1. 设备安装过程中，严格按照施工图纸和安装说明书进行施工，确保工作质量。
4.2. 设备安装过程中，合理安排施工人员，确保施工安全。
4.3. 设备安装过程中，加强现场安全教育和交底，确保施工人员的安全意识。
4.4. 完成设备安装后，及时进行验收，确保设备安装质量符合要求。
五、总结和改进：5.1. 根据施工过程中的问题和经验，总结经验教训，及时改进工作方法和流程。
5.2. 完成工程后，撰写施工报告，对施工过程进行总结和评估。
5.3. 完成工程后，与设计方、业主进行工程交底和汇报，及时解决问题和改进工作。
以上是机电设备安装施工方案，通过合理的组织和安排，确保设备安装质量和工程进度的同时，提高施工效率和工作安全，为项目的成功竣工提供保障。

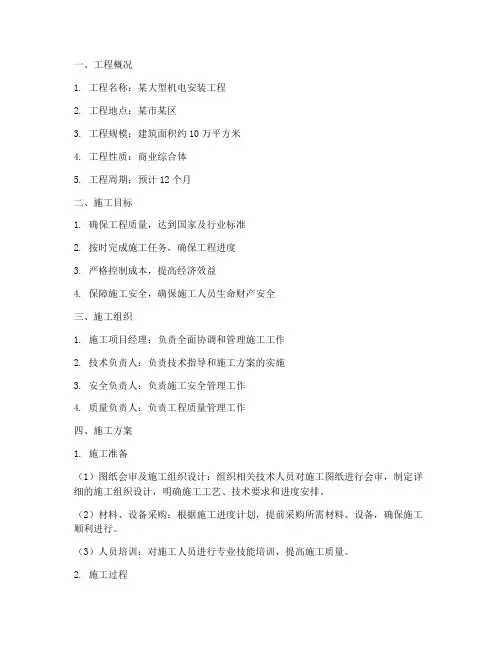

大型机电安装施工方案
一、工程概况1. 工程名称：某大型机电安装工程2. 工程地点：某市某区3. 工程规模：建筑面积约10万平方米4. 工程性质：商业综合体5. 工程周期：预计12个月二、施工目标1. 确保工程质量，达到国家及行业标准2. 按时完成施工任务，确保工程进度3. 严格控制成本，提高经济效益4. 保障施工安全，确保施工人员生命财产安全三、施工组织1. 施工项目经理：负责全面协调和管理施工工作2. 技术负责人：负责技术指导和施工方案的实施3. 安全负责人：负责施工安全管理工作4. 质量负责人：负责工程质量管理工作四、施工方案1. 施工准备（1）图纸会审及施工组织设计：组织相关技术人员对施工图纸进行会审，制定详细的施工组织设计，明确施工工艺、技术要求和进度安排。
（2）材料、设备采购：根据施工进度计划，提前采购所需材料、设备，确保施工顺利进行。
（3）人员培训：对施工人员进行专业技能培训，提高施工质量。
2. 施工过程（1）土建施工：按照设计要求进行土建施工，包括基础、主体结构、装饰装修等。
（2）机电安装施工：①给排水系统：安装给水、排水管道，进行管道试压，确保管道无渗漏。
②通风空调系统：安装通风管道、空调机组、新风机组等，进行系统调试。
③电气系统：安装强电、弱电线路，进行电气设备安装，进行系统调试。
④消防系统：安装消防管道、喷淋头、报警器等，进行系统调试。
⑤电梯系统：安装电梯井道、电梯轿厢等，进行电梯调试。
3. 施工质量控制（1）严格执行国家及行业标准，确保工程质量。
（2）加强施工过程中的质量检查，发现问题及时整改。
（3）对关键工序进行严格把关，确保施工质量。
4. 施工安全管理（1）制定施工安全管理制度，明确安全责任。
（2）加强施工现场安全管理，确保施工人员生命财产安全。
（3）对施工现场进行定期安全检查，及时消除安全隐患。
五、施工进度安排1. 施工前期：2个月，完成图纸会审、施工组织设计、材料设备采购等工作。
2. 土建施工：4个月，完成基础、主体结构、装饰装修等土建施工。
电机安装施工方案(3篇)
第1篇一、前言电机是现代工业生产中不可或缺的动力设备，其安装质量直接影响到电机的正常运行和企业的生产效率。
为了保证电机安装的质量和安全性，特制定本电机安装施工方案。
二、施工准备1. 施工人员：施工人员需具备电机安装的专业技能和丰富的实践经验，持有相关资格证书。
2. 施工材料：根据电机型号、规格和现场实际情况，准备相应的电机、基础、地脚螺栓、垫铁、绝缘材料、接线盒、电缆等。
3. 施工工具：扳手、螺丝刀、电焊机、切割机、水平尺、卷尺、绝缘电阻表、万用表等。
4. 施工环境：施工现场应平整、干燥、无腐蚀性气体，通风良好。
三、施工步骤1. 施工现场准备（1）检查施工现场，确保符合施工要求，如：地面平整、无杂物、无积水等。
（2）对施工人员进行安全教育和技术交底，确保施工人员了解施工方案、安全注意事项及操作规程。
2. 基础施工（1）根据电机安装图纸，确定基础位置，挖设基础坑。
（2）对基础坑进行测量，确保基础坑的尺寸和标高符合要求。
（3）在基础坑内铺设砂垫层，厚度为100mm左右，并夯实。
（4）在砂垫层上铺设混凝土基础，混凝土强度等级应符合设计要求。
3. 电机安装（1）将电机吊装到基础上，调整电机位置，确保电机水平。
（2）用水平尺检查电机水平度，调整电机，使其水平度达到要求。
（3）将地脚螺栓穿过电机底座，并拧紧。
（4）在螺栓上安装垫铁，调整电机，使电机底座与基础之间保持一定的间隙。
（5）用水平尺检查电机水平度，确保电机水平。
（6）检查电机绝缘电阻，确保电机绝缘良好。
4. 电机接线（1）根据电机接线图，确定电机接线方式。
（2）将电机接线盒与电机连接，并拧紧接线盒。
（3）将电缆引入接线盒，并连接好电缆。
（4）检查接线是否正确，确保电机接线符合要求。
5. 电机试运行（1）接通电源，检查电机启动是否正常。
（2）观察电机运行情况，检查电机有无异常声响、振动等现象。
（3）调整电机，确保电机运行平稳。
四、质量验收1. 检查电机安装基础，确保基础平整、坚实，标高符合要求。
机电安装样板工程施工方案
本样板工程位于XX地区，建筑面积约为1000平方米，包括主体结构、装饰装修、屋面工程、机电安装工程、材料样品展示等五大部分。
工程总用地面积1174532平方米，计容建筑总面积约913400平方米。
本工程为配合本工程质量推进需要并结合现场的具体情况，实行样本工程制度。
二、施工目标1. 确保样板工程按国家现行的施工规范、验收标准执行，达到设计要求。
2. 通过样板工程，为后续大面积施工提供经验，提高施工质量。
3. 优化施工工艺，提高施工效率，降低施工成本。
三、施工组织设计1. 组织机构成立样板工程施工领导小组，负责样板工程的全面管理工作。
下设施工管理部、技术部、质量部、安全部、物资部等部门，明确各部门职责。
2. 施工进度根据样板工程的特点，制定合理的施工进度计划，确保样板工程按时完成。
3. 施工资源配置根据样板工程的施工需求，合理配置人力、物力、财力等资源，确保施工顺利进行。
四、施工方案1. 主体结构（1）施工前，对现场进行测量，确保基础、主体结构尺寸准确。
（2）主体结构施工过程中，严格控制混凝土强度、钢筋保护层厚度等关键指标。
（3）主体结构施工完成后，进行验收，确保质量合格。
2. 装饰装修（1）装饰装修材料选用符合国家标准的环保材料。
（2）装饰装修施工过程中，严格按照设计要求进行施工，确保装修质量。
（3）装饰装修完成后，进行验收，确保质量合格。
3. 屋面工程（1）屋面防水施工前，对基层进行处理，确保基层平整、干净。
（2）屋面防水施工过程中，采用优质防水材料，确保防水效果。
（3）屋面防水施工完成后，进行验收，确保质量合格。
4. 机电安装工程（1）机电安装施工前，对施工人员进行技术交底，确保施工质量。
（2）机电安装施工过程中，严格按照设计要求进行施工，确保安装质量。
（3）机电安装施工完成后，进行验收，确保质量合格。
5. 材料样品展示（1）材料样品展示区域布置合理，便于参观者了解材料特性。
（2）展示材料符合国家标准，确保材料质量。
机电安装机房工程施工方案
一、工程概况本项目为XX数据中心机房工程，位于XX市XX区XX路XX号。
工程总建筑面积约5000平方米，其中机房面积约为2000平方米。
工程内容包括机房装修、强弱电布线、设备安装、系统调试等。
二、施工准备1. 组织准备（1）成立项目组，明确各岗位人员职责；（2）组织施工人员进行技术交底，确保施工人员了解工程要求及施工工艺；（3）编制施工组织设计，明确施工进度、质量、安全、环保等方面的要求。
2. 材料准备（1）核实材料清单，确保材料质量符合国家标准；（2）材料进场前进行验收，确保材料质量合格；（3）材料堆放整齐，标识清楚，便于施工使用。
3. 工具准备（1）配备必要的施工工具，如电钻、扳手、螺丝刀等；（2）检查工具完好，确保施工过程中正常使用。
4. 人员准备（1）组织施工人员参加安全教育培训，提高安全意识；（2）对施工人员进行技能培训，确保施工质量。
三、施工工艺1. 机房装修（1）墙面、地面采用防静电材料，确保防静电效果；（2）天花采用防静电吊顶，便于布线；（3）门窗采用防火、防尘、隔音材料。
2. 强电布线（1）强弱电分开布线，确保信号稳定；（2）电缆采用屏蔽电缆，降低电磁干扰；（3）电缆走线合理，便于后期维护。
3. 弱电布线（1）网络布线采用超五类或六类非屏蔽双绞线；（2）电话布线采用二芯或四芯电话线；（3）监控布线采用同轴电缆。
4. 设备安装（1）服务器、存储设备等机架式设备安装，确保设备固定牢固；（2）空调、消防等设备安装，确保设备运行稳定；（3）设备连接，确保连接正确、牢固。
5. 系统调试（1）对网络、电话、监控等系统进行调试，确保系统正常运行；（2）对设备进行测试，确保设备性能符合要求；（3）对机房环境进行测试，确保环境符合国家标准。
四、施工进度安排1. 施工前期：完成施工组织设计、材料采购、人员培训等工作；2. 施工中期：完成机房装修、强弱电布线、设备安装等工作；3. 施工后期：完成系统调试、验收等工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机电安装工程施工方案文正书院审批：审核：编制：湖南建工集团坪塘旅游服务中心一期工程及文正书院建安工程项目部目录一编制依据 (1)1.1施工合同 (1)1.2施工图纸 (1)1.3主要标准规范 (1)1.4主要法规 (2)1.5选用图集 (3)1.6其他要求 (5)二工程概况 (6)2.1工程建设概况 (6)2.2工程建筑设计概况 (6)2.3机电设备安装概况 (6)三工程重难点分析及对策 (12)四施工部署及总平面布置 (18)4.1施工总准备阶段 (18)4.2裙楼施工部署 (19)4.3塔楼施工部署 (24)4.4施工总平面布置 (28)五施工进度计划及控制措施 (30)5.1施工进度计划编制说明 (30)5.2施工进度计划及工期控制点 (30)5.3施工进度计划控制方法 (31)5.4施工进度计划保证措施 (34)5.5进度对比纠偏措施 (38)六施工资源计划及保障措施 (41)6.1主要施工机械设备情况及进场计划 (41)6.2主要材料使用及进场计划 (42)6.3劳动力进场计划及管理措施 (44)七施工方案 (49)7.1机电预留预埋 (49)7.2给排水工程 (57)7.3暖通空调工程 (86)7.4电气工程 (120)7.5设备吊装、运输及就位 (170)7.6系统调试及联合调试 (172)八施工质量保证措施 (205)8.1工程质量目标 (205)8.2质量目标分解 (205)8.3质量保证体系 (205)8.4质量控制要点 (210)8.5施工过程控制 (212)8.6质量通病与预防措施 (214)九安全施工及保障措施 (218)9.1安全生产管理体系 (218)9.2安全生产管理人员职责 (219)9.3安全管理程序 (221)9.4重大安全健康危害因素的识别及管理措施 (222)9.5主要分部分项工程安全措施 (227)9.6专项施工安全措施 (228)十文明环保施工及保障措施 (232)10.1文明环保施工目标 (232)10.2文明环保施工现场组织机构 (232)10.3文明环保施工工作程序 (233)10.4文明环保施工因素的识别及管理措施 (233)10.5文明环保施工专项措施 (235)十一应急预案与响应 (236)11.1安全意外事故应急预案 (236)11.2消防应急预案 (240)11.3卫生防疫应急预案 (240)11.4防火、防爆、防暑应急预案 (242)11.5重要接待预案 (243)11.6突然停电应急预案 (243)11.7与总包应急预案的接口 (244)十二资料与文档管理措施 (245)12.1设计变更的管理 (245)12.2技术资料的保密管理 (245)12.3技术资料管理岗位责任制 (245)12.4工程竣工资料的管理措施 (246)12.5音像资料的收集与管理工作 (247)十三深化设计管理 (248)13.1深化设计原则 (248)13.2深化设计管理流程 (248)13.3深化设计的主要工作内容 (249)13.4深化设计管理规定 (250)十四成品保护措施 (252)14.1成品保护管理 (252)14.2成品保护实施措施 (252)14.3现场成品保护措施 (254)十五附录 (257)附录1：机电安装工程施工进度计划横道图 (257)一编制依据1.1 施工合同合同名称编号签订日期坪塘旅游服务中心（一期工程）及文正书院建编号：筑安装总承包施工合同1.2 施工图纸图纸名称编号出图日期电气施工图强电施/弱电施给排水施工图给排水施暖通施工图暖通施1.3 主要标准规范类别名称编号国家规范《人民防空工程施工及验收规范》GB50134-2004 《建筑给排水及采暖工程施工质量验收规范》GB50242-2002《通风与空调工程施工及验收规范》GB50243-2002《给排水管道工程施工及验收规范》GB50268-2008 《压缩机、风机、泵安装工程施工及验收规范》GB50275-98《建筑电气安装工程质量施工验收规范》GB50303-2002《电气装置安装工程电气设备交接试验标准》GB 50150-2006《电气装置安装工程低压电器施工及验收规范》GB50254-96 《自动喷水灭火系统施工及验收规范》GB50261-2005行业标准《建筑给水薄壁不锈钢管管道工程技术规程》CECS153：2003 《建筑施工安全检查标准》JGJ59-99 《通风管道技术规程》JGJ141-2004 《施工现场临时用电安全技术规范》JGJ46-2005地方标准《建设工程安全文明工地标准》《民用建筑节能工程质量验收规程》《无障碍设施工程施工质量验收规程》《湖南省民用建筑节能设计规程》《建筑给排水塑料管道工程技术规程》《湖南省民用建筑节能工程质量验收规程》《湖南省房屋建筑工程和市政基础设施工程实行见证取样和送检的管理规定》《湖南省建筑工程技术资料管理规程》1.4 主要法规类别名称编号行政法规《中华人民共和国合同法》国家主席令第15号《中华人民共和国建筑法》国家主席令第91号《中华人民共和国安全生产法》国家主席令第70号《中华人民共和国环境保护法》国家主席令第22号《建设工程质量管理条例》国务院令第279号《建设工程安全生产管理条例》国务院令第393号《安全生产许可证条例》国务院令第397号《实施工程建设强制性标准监督规定》建设部第81号令《房屋建筑工程和市政基础设施工程实行见证取样建设部[2000]211号和送检的规定》《长沙市级文明工地评定及管理办法》《长沙市建设工程劳务管理办法》《湖南省安全生产条例》《长沙市建设工程施工现场扬尘污染防治办法》《湖南省建筑条例》《长沙市城市建设档案管理办法》1.5 选用图集类别名称编号图集《防空地下室通风设备安装》07FK02 《人民防空地下室设计规范图示（通风专业）》05SFK10《卫生设备安装》09S3041.6 其他要求1.6.1、业主单位对于该工程项目的其他相关要求。
1.6.2、总包编制的施工组织总设计。
二工程概况2.1 工程建设概况2.2工程建筑设计概文正书院2.3 机电设备安装概况专业名称系统名称系统工作内容描述施工主要材料及连接方式给排水及消防工程生活给水系统本工程由城市自来水作为水源。
使其在基地内呈环状布置，以供生活及消防用水。
本建筑供水采用分区供水方式。
低区充分利用市政给水压力直接供水，高区由变频调速泵供水，供水范围内设减压阀分层。
本建筑设置热水系统，采取太阳能及空气源热泵联合制热供各层厨房使用齿形塑覆薄壁不锈钢管、薄壁不锈钢管、嵌压式或承插氩弧焊式连接。
生活热水系统本建筑设置热水系统，采取太阳能及空气源热泵联合制热供各层厨房使用生活污水系统室内生活排水采用污、废水分流方式，主楼排水立管设置专用通气立管。
底层排水单独排放。
地下汽车库地面排水设集水坑收集，由潜污泵提升排放至室外污水窨井。
厨房排水排入地沟前设器具隔油，经楼板下设悬挂式自动刮油隔油器处理后排至室外污水管道。
室内生活排水通过化粪池处理后接入室外污水管道，餐饮的厨房废水经隔油处理后排入室外污水管，最后接入市政污水管。
柔性机制铸铁管、承插式橡胶圈法兰压盖连接；HDPE管、橡胶圈沟槽柔性压环连接；U-PVC排水管，粘结。
雨水系统屋面雨水经雨水管道系统排至室外雨水窨井，地面设置雨水收集系统，经处理后作为绿化及冲洗用水。
PPR管、HDPE管、热熔连接，镀锌管。
消火栓灭火系统1）引入管在基地内兜通，形成环状管网，供本工程生活和消防用水。
室外消防由市政压力直接供水，室内消防由水泵抽吸消防水池中水供给。
2）室外消防环路，在适当部位设置室外消火栓，热镀锌钢管按6次/时计算，补风尽量采用车道自然进风的方式。
无车道进风条件的车库防火分区采用机械补风的形式。
面积超过100M2，且经常有人停留的地上无窗房间及面积超过50M2的地下房间设机械排烟系统，每个防烟分区排烟量按每平方米60M3/H计算。
采用自然排烟的房间通过设可开启外窗解决，外窗面积不小于建筑面积的2%。
防烟楼梯间及合用前室、避难间在大楼发生火灾时，为保证前室、避难间有25P A正压值，楼梯间有50P A正压值，设置正压送风系统，分段设计，正压风机设在避难层或屋顶。
前室每层设一常闭风口，火灾时打开着火层的风口，楼梯间每隔2~3层设一常开风口。
该系统由消防中心集中控制。
地下室人防区域根据人防的要求，设置五级二等人员掩蔽所的平战结合通风系统。
强电工程变配电系统由市政提供2路独立的10KV电源供电，当一电源发生故障时，另一电源不应同时受到损坏，10KV主接线采用单母线分段，设置联络开关，一用一备，当常用电源发生故障或检修时，备用电源可承担全部的负荷（本供电方案须得到当地供电部门的认可）。
低压侧采用单母线分段，设置联络开关，采用手动联络方式，电气加机械联锁，平时分列运行，当一台变压器发生故障或检修时，另一台变压器能承担全部的一、二级负荷。
变压器、高压配电柜、母线、电缆、桥架。
低压配电系统变压器低压侧0.4KV采用单母线分段分列运行，供电方式采用放射式与树干式相结合的方式；低压配电系统中的一、二级负荷及各弱电机房的电源采用双路供电末端互投，对电源中断供电时间有特殊要求的一级负荷中特重要负荷，采用在线EPS作为市电与发电机电源转换的过渡应急电源。
配电柜、配电箱、母线、电缆、桥架、导线、管材。
范系统体综合集成管理平台，设有110专用报警电话并且与城市公安进行联网。
安防系统主要由以下部分组成：视频安防监控系统、入侵报警系统、出入口控制系统（电子巡更系统）、紧急寻呼、停车库管理系统、防爆安全检查系统（X-RAY和金属探测安检、车底安检）、钥匙管理系统、一卡通管理系统(含门禁、停车库管理、巡更系统、访客证件管理、考勤管理等)。
有线电视及卫星电视系统电视信号由市有线电视台引来，有线电视前端设备设在地下层机房内。
外网接入采用单模光纤接入方式；主干采用光缆与同轴混合布网方式，汇聚至接入机房与外网连接；终端同轴端设备设在地下层机房内。
外网接入采用单模光纤接入方式；主干采用光缆与同轴混合布网方式，汇聚至接入机房与外网连接；终端同轴电缆缆线采用多重屏蔽电缆；每个光节点的设计覆盖信息点数不超过100个。
信息通信系统（TC）信息通信系统（TC）由固话通信系统、计算机网络系统、公共信息发布系统、综合无线室内通讯系统、卫星及有线电视系统、消防无线通信系统等组成。
其中固话通信系统、计算机网络系统、公共信息发布系统等采用结构化综合布线系统。
三工程重难点分析及对策针对本工程的具体特点，对机电安装整个系统进行具体分析，找出工程施工的重点、难点并制定了控制要点和控制措施，明确了责任人，在施工中采取有效的措施进行控制和防治。
