不影响结构计算的部分可忽略，如 碎石倒滤层、排水孔、比较薄的垫 层、灌砌块石等可忽略不计
3建 立 模 型
墙身尺寸：
墙身高 ：不包括基础部分；
坡度（面坡、背坡、墙底）：可正可负;将背坡坡率 交互负值，可模拟仰斜式挡墙；滑移不满足时，可设 成倾斜墙底；
墙趾墙踵可设台阶：墙趾最多两阶；墙趾台阶与墙面 坡的坡度可以相同；墙踵最多一阶；
倾斜基底
3建 立 模 型
砌体材料凸榫容许应力表:
注：干砌的容许压应力为表中2.5号砂浆砌体的一半。
3建 立 模 型
混凝土、片石材料凸榫容许应力表:
3建 立 模 型
坡线土柱：
坡面线段数：即墙后填土的坡面形式，需交互 每段坡面线的水平和竖直投影长度；
换算土柱：换算方法：（取自《公路路基设计 规范》JTG D30-2004）h=q/γ，h换算土层厚 （m）；q—车辆荷载附加荷载强度，墙高小于 2m，取20 kN/m2墙高大于10m，取10 kN/m2，墙 高在2~10m之间的用内插法计算，作用于墙顶或 墙后填土上人群荷载强度规定为3 kN/m2（计算 时采用10 kN/m2，偏安全考虑，根据《挡土墙》 04J008第5页3.3取值）,作用于挡墙栏杆顶的水 平推力采用0.75 kN/m，作用于栏杆扶手上的竖 向力采用1 kN/m；γ—墙背填土的容重，kN/m3； 公路或铁路行业，软件列出了常用的荷载，可 直接选用；
3建 立 模 型
物理参数：
墙后填土粘聚力：根据试验或经验取值；
墙后填土容重：当无资料时，可参照《公路路基设计规 范》（JTG D30-2004）P34表5.4.2-4的容重值，如上面 表5.4.2-4所示；
凸榫：设置凸榫可增加挡墙的抗滑动稳定性，设计软 件可自动设计凸榫的位置和尺寸，并直接带回软件中； 凸榫构造要求根据《铁路工程设计技术手册-路基》 （1995）要求进行验算；凸榫被动土压力系数无经验 时取1；砌体材料凸榫容许应力可查《公路路基设计 手册》（1997）P604表3-3-21~3-3-22，混凝土材料 可查《铁路路基支挡结构设计规范》（TB 100252006）P6表3.1.3，表格内容如下：
挡墙分段长度：按挡土墙的设缝间距划分；在公路行 业影响车辆荷载的计算；
选择浸水挡土墙时，需输入水位参数
3建 立 模 型
物理参数：
挡土墙类型：四种类型，可考虑地震与浸水；
墙后填土类型：当选择多层土时，点击旁边“土 层”按钮进行输入各层土的物理参数；
墙后填土内摩擦角：当无资料时，可查《公路路 基设计手册》（1997）P591表3-2-7和《公路路基 设计规范》（JTG D30-2004）P34表5.4.2-4，表 格内容如下：
参数交互：墙身尺寸：墙身样式灵活，面坡、背坡、墙 底都可倾斜，可模拟仰斜式挡土墙； 可设墙趾、墙踵； 可自动设计或校核防滑凸榫；
一般做市 政道路时 也按公路 行业来输 入
挡土墙的13种形式
1挡 土 墙 简 介
坡线土柱：坡面起点和坡面线可灵活设置，可模拟墙顶有土，或者坡面比墙顶低的情况； 附加外力：可模拟墙前被动土压力、墙顶车辆撞击荷载、墙顶有建筑物等情况； 换算土柱：即荷载，公路铁路行业常用的荷载软件已列出； 物理参数：可考虑地震情况和浸水情况；墙后多层填土；土压力分为库仑压力、朗肯压 力、静止压力；材料参数——新增材料参数查询功能； 基础：天然基础、钢筋混凝土底板、台阶式、换填式、锚桩式； 整体稳定：瑞典条分法； 荷载组合:荷载组合I、荷载组合II、荷载组合III。
2模 型 简 化
对挡土墙模型进行简化，转为计算模型，简 化时，注意以下几点：
1） 碎石倒滤层：忽略不考虑；
2） 底板：如果是素混凝土，也可用钢筋混 凝土底板来模拟；
3） 灌砌块石：主要起防冲刷的作用，限制 墙体滑动的作用很小，可忽略不计；
4） 土压力起算点：可从基础底开始算，也 可从结构底开始算。从基础底开始算的话， 也可以考虑前面土产生的被动土压力，以外 加荷载方式加入。从基础底开始考虑，不考 虑墙前被动土压力。
演示文稿挡土墙计算理正岩土
（优选）挡土墙计算理正岩土
内容概要
1 挡土墙简介 2 模型简化 3 建立模型
1挡 土 墙 简 介
挡土墙适用范围：公路、铁路、水利、市政、规划、地 矿等；
挡墙形式全：目前有13种，分别为：重力式挡土墙、衡 重式挡土墙、半重力式挡土墙、悬臂式挡土墙、扶壁式 挡土墙、桩板式挡土墙、锚杆式挡土墙、锚定板式挡土 墙、垂直预应力锚杆式挡土墙、卸荷板式挡土墙、装配 式悬臂挡土墙和装配式扶壁挡土墙；
3建 立 模 型
坡线土柱：
附加集中力：用于模拟作用在挡土墙上的其他外 力；加入等效墙前被动土压力，可根据交互的墙 身高度和墙前土体的物理参数计算出被动土压力； 作用点的坐标输入以挡墙墙身左上角点为坐标原 点；荷载大小为作用在挡墙纵向一延米范围内的 外力；是否为被动土压力，需要计算时选择 “是”，对结构有利时取荷载的0.3倍带入公式中 计算，对结构不利时取荷载0.5倍带入公式（软件 会自动乘系数），此处的公式，指的是滑移和倾 覆安全系数的计算公式。
挡土墙前的被动土压力可不计算，当基础埋置较 深且地层稳定、不受水流冲刷和扰动破坏时可计 入被动土压力。
3建 立 模 型
坡线土柱：
坡线起始是否低于墙顶：坡线起始点在挡土墙 右上角下方则为是，否则为否，如图所示；
坡线起始点低于墙顶：Biblioteka 压顶，即墙顶有土： 局部放大
3建 立 模 型
坡线土柱：
地面横坡角度：确定原则：一般取不产生土压力的硬 土地面；当挡土墙后有岩石时，地面横坡角度一般为 岩石的坡度；当挡土墙后都为土体时，可取0，即按土 压力最大情况考虑；
填土对横坡面的摩擦角：用于有限土体土压力计算， 只有当地面横坡角较大，土沿地面横坡角破坏时起作 用；当破裂角位于桩背与地面横坡面之间时，计算土 压力用墙后填土内摩擦角，当破裂角位于地面横坡面 时，计算土压力宜根据试验确定，当无试验资料时， 粘性土与粉土可取0.33φ，砂性土与碎石土可取0.5φ；
浸水挡墙参数：墙顶标高：决定地下水的相对距离； 选择水利行业时，水位可高过墙顶；

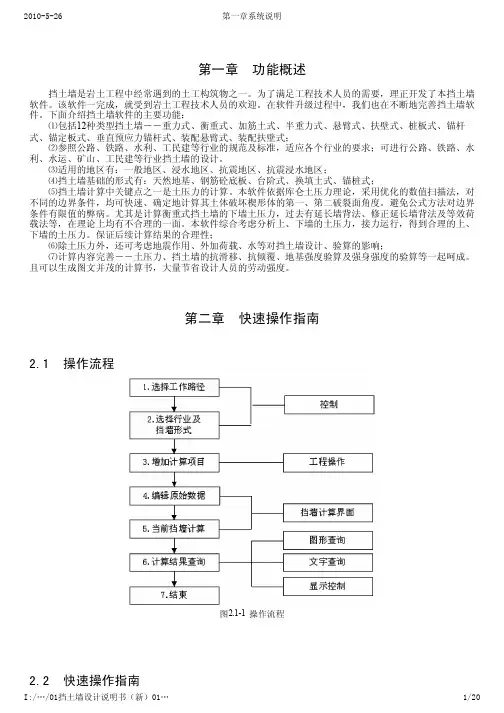

理正岩土使用手册-挡土墙设计
1．本系统对铁路、公路、水利及其它专业的挡墙验算分别采用不同的规范和规定，详细区别在各专业 挡土墙编制原理中说明。 2．重力式挡土墙、衡重式挡土墙、加筋土式挡墙在挡土墙、垂直预应力锚杆式挡土墙计算时，其计算 目标既可以是验算，也可以是设计。其它类型的挡土墙仅做验算。 3．重力式挡土墙、衡重式挡土墙、半重力式挡土墙、悬臂式挡土墙、扶壁式挡土墙的基底可设置防滑 凸榫，设置凸榫时，用户须自行验算其强度。 4．系统未考虑由于墙高的增加而提高安全系数这一因数，用户在设计计算时，要注意到这一点，保证 挡土墙设计的可靠性和安全性。 5．用户须根据有关规范自行考虑挡土墙有关构件的构造要求。 6．系统暂未作锚杆式挡土墙、锚定板式挡土墙、桩板式挡土墙的稳定验算，用户须自行验算。
1）计算简图 2）土压力 ① 土压力（合力及两个方向分力）与破裂角关系曲线； ② 土压力Ea沿抗滑挡墙高度分布图； ③ 破裂面与土压力简图； ④ 力多边形简图。
2．当计算项目为加筋土式时，图形查询输出如下结果：
1）计算简图 2）土压力
I:/…/01挡土墙设计说明书（新）01… 5/20
2010-5-26
I:/…/01挡土墙设计说明书（新）01…
10/20
2010-5-26
第一章系统说明
3.5
3.5.1
说明
参数编辑
1．加筋土式挡墙须交互自身的计算参数。 2．重力式挡土墙、衡重式挡土墙须交互基础类型及相应参数，基础的类型有：天然基础、钢筋混凝土 底版、台阶式基础、换填土式、锚桩式基础。
3.5.2
计算
2010-5-26
第一章系统说明
第一章 功能概述
挡土墙是岩土工程中经常遇到的土工构筑物之一。为了满足工程技术人员的需要，理正开发了本挡土墙 软件。该软件一完成，就受到岩土工程技术人员的欢迎。在软件升级过程中，我们也在不断地完善挡土墙软 件。下面介绍挡土墙软件的主要功能： ⑴包括12种类型挡土墙――重力式、衡重式、加筋土式、半重力式、悬臂式、扶壁式、桩板式、锚杆 式、锚定板式、垂直预应力锚杆式、装配悬臂式、装配扶壁式； ⑵参照公路、铁路、水利、工民建等行业的规范及标准，适应各个行业的要求；可进行公路、铁路、水 利、水运、矿山、工民建等行业挡土墙的设计。 ⑶适用的地区有：一般地区、浸水地区、抗震地区、抗震浸水地区； ⑷挡土墙基础的形式有：天然地基、钢筋砼底板、台阶式、换填土式、锚桩式； ⑸挡土墙计算中关键点之一是土压力的计算。本软件依据库仑土压力理论，采用优化的数值扫描法，对 不同的边界条件，均可快速、确定地计算其土体破坏楔形体的第一、第二破裂面角度。避免公式方法对边界 条件有限值的弊病。尤其是计算衡重式挡土墙的下墙土压力，过去有延长墙背法、修正延长墙背法及等效荷 载法等，在理论上均有不合理的一面。本软件综合考虑分析上、下墙的土压力，接力运行，得到合理的上、 下墙的土压力。保证后续计算结果的合理性； ⑹除土压力外，还可考虑地震作用、外加荷载、水等对挡土墙设计、验算的影响； ⑺计算内容完善――土压力、挡土墙的抗滑移、抗倾覆、地基强度验算及强身强度的验算等一起呵成。 且可以生成图文并茂的计算书，大量节省设计人员的劳动强度。

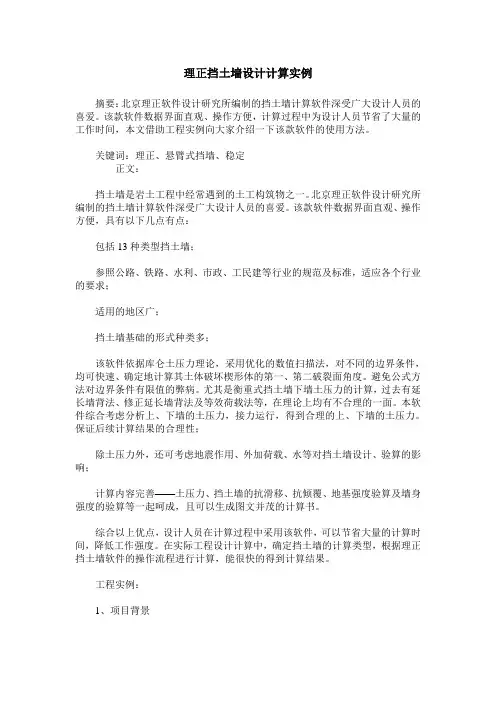

理正挡土墙设计计算实例
理正挡土墙设计计算实例摘要：北京理正软件设计研究所编制的挡土墙计算软件深受广大设计人员的喜爱。
该款软件数据界面直观、操作方便，计算过程中为设计人员节省了大量的工作时间，本文借助工程实例向大家介绍一下该款软件的使用方法。
关键词：理正、悬臂式挡墙、稳定正文：挡土墙是岩土工程中经常遇到的土工构筑物之一。
北京理正软件设计研究所编制的挡土墙计算软件深受广大设计人员的喜爱。
该款软件数据界面直观、操作方便，具有以下几点有点：包括13种类型挡土墙；参照公路、铁路、水利、市政、工民建等行业的规范及标准，适应各个行业的要求；适用的地区广；挡土墙基础的形式种类多；该软件依据库仑土压力理论，采用优化的数值扫描法，对不同的边界条件，均可快速、确定地计算其土体破坏楔形体的第一、第二破裂面角度。
避免公式方法对边界条件有限值的弊病。
尤其是衡重式挡土墙下墙土压力的计算，过去有延长墙背法、修正延长墙背法及等效荷载法等，在理论上均有不合理的一面。
本软件综合考虑分析上、下墙的土压力，接力运行，得到合理的上、下墙的土压力。
保证后续计算结果的合理性；除土压力外，还可考虑地震作用、外加荷载、水等对挡土墙设计、验算的影响；计算内容完善——土压力、挡土墙的抗滑移、抗倾覆、地基强度验算及墙身强度的验算等一起呵成，且可以生成图文并茂的计算书。
综合以上优点，设计人员在计算过程中采用该软件，可以节省大量的计算时间，降低工作强度。
在实际工程设计计算中，确定挡土墙的计算类型，根据理正挡土墙软件的操作流程进行计算，能很快的得到计算结果。
工程实例：1、项目背景G104是国家级干线公路之一，是北京连接天津、河北、江苏、安徽、浙江和福建省福州市的一条重要国道干线，总长约2420km。
G104天津段是天津西部一条重要的南北向通道。
G104改建工程（津霸公路—静霸公路段）位于天津市西青区，本工程与津晋高速相交的点位采用了下穿地道的形式，为了满足5米净空的要求，保护津晋高速两侧的承台，辅道与非机动车道相交的位置需要修筑挡土墙，挡墙高度小于5米，结合场地情况，拟定修建混凝土悬臂式挡土墙。

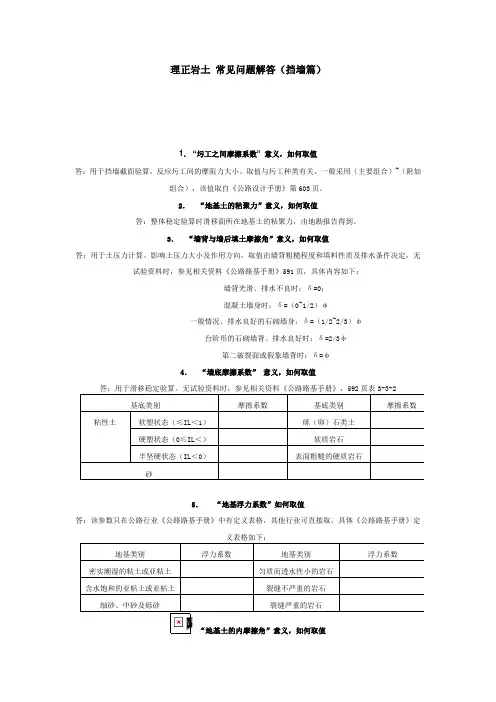

理正参数常见问题(挡土墙篇)
理正岩土常见问题解答（挡墙篇）1．“圬工之间摩擦系数” 意义，如何取值答：用于挡墙截面验算，反应圬工间的摩阻力大小。
取值与圬工种类有关，一般采用（主要组合）~（附加组合），该值取自《公路设计手册》第603页。
2．“地基土的粘聚力”意义，如何取值答：整体稳定验算时滑移面所在地基土的粘聚力，由地勘报告得到。
3．“墙背与墙后填土摩擦角”意义，如何取值答：用于土压力计算。
影响土压力大小及作用方向。
取值由墙背粗糙程度和填料性质及排水条件决定，无试验资料时，参见相关资料《公路路基手册》591页，具体内容如下：墙背光滑、排水不良时：δ=0；混凝土墙身时：δ=（0~1/2）φ一般情况、排水良好的石砌墙身：δ=（1/2~2/3）φ台阶形的石砌墙背、排水良好时：δ=2/3φ第二破裂面或假象墙背时：δ=φ4．“墙底摩擦系数” 意义，如何取值基底类别摩擦系数基底类别摩擦系数粘性土软塑状态（≤IL＜1）砾（卵）石类土硬塑状态（0≤IL＜）软质岩石半坚硬状态（IL＜0）表面粗糙的硬质岩石砂5．“地基浮力系数”如何取值答：该参数只在公路行业《公路路基手册》中有定义表格，其他行业可直接取，具体《公路路基手册》定地基类别浮力系数地基类别浮力系数密实潮湿的粘土或亚粘土匀质而透水性小的岩石含水饱和的亚粘土或亚粘土裂缝不严重的岩石细砂、中砂及砾砂裂缝严重的岩石“地基土的内摩擦角”意义，如何取值答：用于防滑凸榫前的被动土压力计算，影响滑移稳定验算；从勘察报告中取得。
7．“圬工材料抗力分项系数” 意义，如何取值答：按《公路路基设计规范》JTG D30-2004，采用极限状态法验算挡墙构件正截面强度和稳定时用材料抗圬工种类受力情况受压受弯、剪、拉石料片石砌体、片石混凝土砌体块石、粗料石、混凝土预制块、砖砌体混凝土8．地基土摩擦系数” 意义，如何取值答：用于倾斜基底时土的抗滑移计算。
参见《公路路基手册》P593表3-3-3。
见下表。
地基土名称摩擦系数地基土名称摩擦系数地基土名称摩擦系数松散的杆砂性土干的黏性土湿的砾石（小卵石）湿润的砂性土湿的黏性土干而密实的淤泥饱和的砂性土干的砾石（小软石）湿润的淤泥答：取不产生土压力的硬土地面。

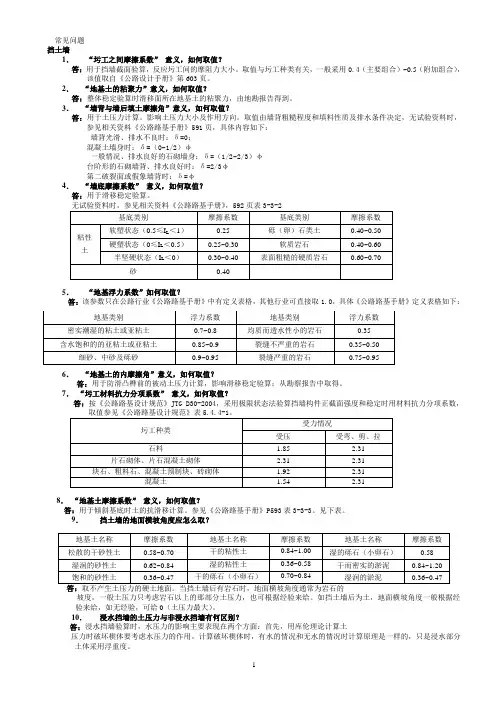

理正岩土学习-挡土墙
常见问题挡土墙1．“圬工之间摩擦系数”意义，如何取值？答：用于挡墙截面验算，反应圬工间的摩阻力大小。
取值与圬工种类有关，一般采用0.4（主要组合）~0.5（附加组合），该值取自《公路设计手册》第603页。
2．“地基土的粘聚力”意义，如何取值？答：整体稳定验算时滑移面所在地基土的粘聚力，由地勘报告得到。
3．“墙背与墙后填土摩擦角”意义，如何取值？答：用于土压力计算。
影响土压力大小及作用方向。
取值由墙背粗糙程度和填料性质及排水条件决定，无试验资料时，参见相关资料《公路路基手册》591页，具体内容如下：墙背光滑、排水不良时：δ=0；混凝土墙身时：δ=（0~1/2）φ一般情况、排水良好的石砌墙身：δ=（1/2~2/3）φ台阶形的石砌墙背、排水良好时：δ=2/3φ第二破裂面或假象墙背时：δ=φ4．“墙底摩擦系数”意义，如何取值？答：用于滑移稳定验算。
5．“地基浮力系数”如何取值？答：该参数只在公路行业《公路路基手册》中有定义表格，其他行业可直接取1.0，具体《公路路基手册》定义表格如下：6．“地基土的内摩擦角”意义，如何取值？答：用于防滑凸榫前的被动土压力计算，影响滑移稳定验算；从勘察报告中取得。
7．“圬工材料抗力分项系数”意义，如何取值？答：按《公路路基设计规范》JTG D30-2004，采用极限状态法验算挡墙构件正截面强度和稳定时用材料抗力分项系数，8．“地基土摩擦系数”意义，如何取值？答：用于倾斜基底时土的抗滑移计算。
参见《公路路基手册》P593表3-3-3。
见下表。
9．挡土墙的地面横坡角度应怎么取？坡度，一般土压力只考虑岩石以上的那部分土压力，也可根据经验来给。
如挡土墙后为土，地面横坡角度一般根据经验来给，如无经验，可给0（土压力最大）。
10．浸水挡墙的土压力与非浸水挡墙有何区别？答：浸水挡墙验算时，水压力的影响主要表现在两个方面：首先，用库伦理论计算土压力时破坏楔体要考虑水压力的作用。
计算破坏楔体时，有水的情况和无水的情况时计算原理是一样的，只是浸水部分土体采用浮重度。

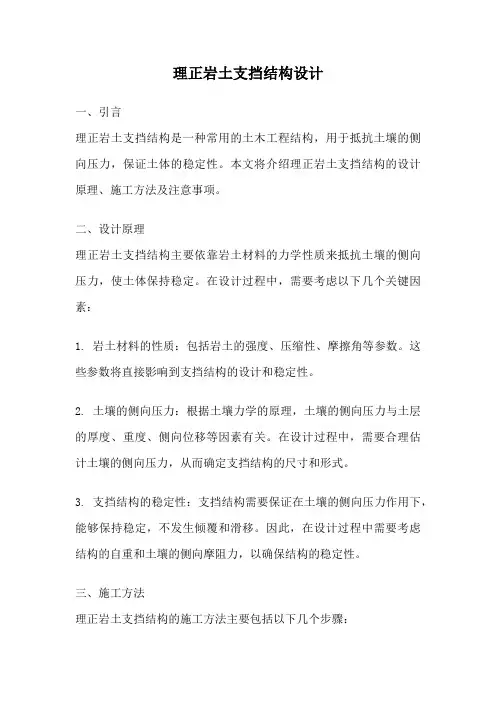

理正岩土支挡结构设计
理正岩土支挡结构设计一、引言理正岩土支挡结构是一种常用的土木工程结构，用于抵抗土壤的侧向压力，保证土体的稳定性。
本文将介绍理正岩土支挡结构的设计原理、施工方法及注意事项。
二、设计原理理正岩土支挡结构主要依靠岩土材料的力学性质来抵抗土壤的侧向压力，使土体保持稳定。
在设计过程中，需要考虑以下几个关键因素：1. 岩土材料的性质：包括岩土的强度、压缩性、摩擦角等参数。
这些参数将直接影响到支挡结构的设计和稳定性。
2. 土壤的侧向压力：根据土壤力学的原理，土壤的侧向压力与土层的厚度、重度、侧向位移等因素有关。
在设计过程中，需要合理估计土壤的侧向压力，从而确定支挡结构的尺寸和形式。
3. 支挡结构的稳定性：支挡结构需要保证在土壤的侧向压力作用下，能够保持稳定，不发生倾覆和滑移。
因此，在设计过程中需要考虑结构的自重和土壤的侧向摩阻力，以确保结构的稳定性。
三、施工方法理正岩土支挡结构的施工方法主要包括以下几个步骤：1. 土壤的准备：在施工前，需要对土壤进行清理和整平，确保土壤的表面平整，无杂物和障碍物。
2. 岩土材料的选择：根据工程需要和设计要求，选择合适的岩土材料作为支挡结构的填充材料。
常用的岩土材料有碎石、砂土、黏土等。
3. 结构的布置：根据设计要求，确定支挡结构的布置和尺寸。
常见的支挡结构形式包括墙体、坡面等。
4. 岩土填充：将选定的岩土材料填充到支挡结构的空间中，逐层进行夯实和加固。
夯实的目的是增加岩土的密实度和强度，提高支挡结构的稳定性。
5. 结构的加固：根据实际需要，可以采用加固措施，如设置钢筋或加固网等，以提高支挡结构的强度和稳定性。
6. 结构的防水和排水：为了防止水分对支挡结构的侵蚀和破坏，需要对结构进行防水和排水处理。
常用的方法包括设置排水管道、铺设防水层等。
四、注意事项在理正岩土支挡结构的设计和施工过程中，需要注意以下几个问题：1. 结构的稳定性：支挡结构的稳定性是设计和施工的关键。
在设计过程中，需要合理估计土壤的侧向压力和摩阻力，并确保支挡结构的稳定性。

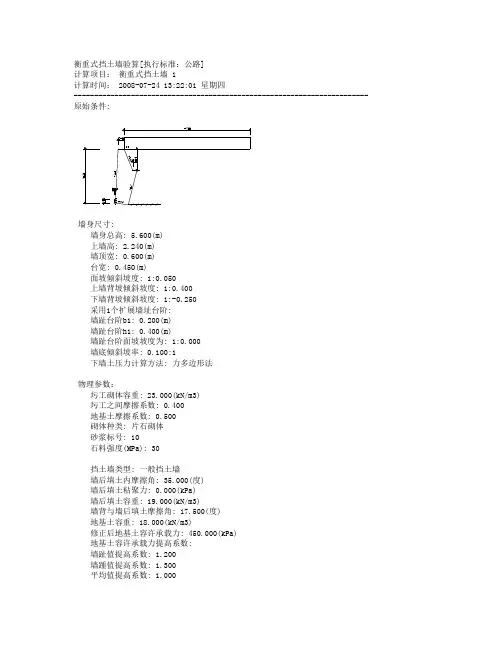

挡土墙计算书(用理正计算)
