光传送网(OTN)原理介绍
NGB骨干网技术——OTN光传送网
中图分类号,(1234566文献标识码.66文章编号#""7 87"!!#!"#$$#" 8##92 8#3
%专家讲坛%
,/0骨干网技术+1,光传送网
!唐明光
中国广播电视协会技术工作委员会北京 #""955
C,b8#5 \2 [C,b852 8888888##" +S h N$ 222对应美国 Ce(/,标准 e%8#1!
*]*b提供端到端的波长通道&作为大颗粒业务 通道&并提供 # c# 的路由保护& 但是传统 的 端 到 端 *]*b不提供波长管理&只能依靠人工跳纤方式实现 波长的基本调度)
所以 C*&c*]*b是非智能化系统&而数据业务 颗粒 的 增 大 和 对 处 理 能 力 更 细 化& 'Z:TBLC*& :TBL *]*b已不再适应大颗粒 'Z分组业务的传送要求)
从高速数据传输网的发展历程看&随着业务从单 一的语音业务# 第一代$ 发展到语音 c少量数据业务 # 第二代$ &再发展到以宽带数据为主加上少量的语音 业务#第三代$&其历程如表 # 所示)
作者简介唐明光#137 86 男中国广播电视协会技术工作委员会理事
DDEH
! 中国有线电视"!"#$ 年第 #" 期
'Z:TBLe,(适应大颗粒 'Z分组业务传送的优势 有'e,(的 e*dP 适应大颗粒分组业务封装(符合 +4 7"1 协议的 e,(支持比 C*&更强大的维护管理开销( e,(组 网 能 力 强& 可 支 持 多 种 网 络 拓 扑& 网 络 保 护 方 式较完善(e,(网络层次简化)
OTN基本原理详解ppt课件
OTUk bit rate: 255/(239-k) * "STM-N"
1 Alignm
OTUk OH
2
3 ODUk
4
OPUk OH
Client Signal OPmUapkpPeadyilnoad OPUk Payload
OTUk FEC
Client Signal
OPUk - Optical Channel Payload Unit
OTN基本原理详解
1
目录：
• 1. OTN概述 • 2. OTN网络层次结构 • 3. OTN帧结构 • 4. OTN的映射和复用 • 5. OTN的保护
2
1.OTN概述
• Optical Transport Network(OTN) 光传送网 • OTN的产生背景
– SDH/SONET已经非常成熟，但其在传送层方面存在不足。 – 互联网、电子商务、移动技术发展迅速，为了满足数据带宽爆炸
tcm6mayoverwrittenclientspecificgcc1gcc2restcmactftflgcc0resexpapspccrespassedthroughterminatedreinsertedtcm6tcm5tcm4tcm3tcm2tcm1definitionunderstudybasedcontractmaynetwork32oduk开销oduk故障类型和故障位置开销ftflftfl字节构成256byteftfl信息127byte为前向指示区域第128255byte为后向指示区域t154269000127128129255forwardfieldbackwardfield个子区域t154270000127128129137255138operatoridentifierfieldfaultindicationfieldoperatoridentifierfieldoperatorspecificfieldoperatorspecificfieldfaultindicationfieldforwardbackward32oduk开销smpmtcm开销的作用域otu10g终端ochoutochoacoutoacstm64stm64otu10g中继och1outoch2och2outoch1otu2otu2otu10g中继otu2otu2otu10g中继otu2otu2otu10g中继otu2otu2otu10g终端stm64stm64otu2otu2och1outoch1och1outoch1och1outoch1och1outoch1och2outoch2och2outoch2och2outoch2och2outpmtcm2tcm3smsmsmsmsm32oduk开销smpmtcm开销的作用域pm非oduk信号转换到oduk时产生oduk转换为非oduk时终结支持通道监控smotuk电再生时实现段监控tcm在整个pm范围内的一部分起点和终点由用户决接收口可设置运行监测或透传33opuk开销fasmfassmgcc0resresjcrestcmacttcm6tcm5tcm4ftflresjctcm3tcm2tcm1pmexpresjcgcc1gcc2apspccrespsinjo10111213141516pt映射和级联开销psipayloadstructureidentifier通过复帧构成25
OTN的光层与电层调度
调度算法的改进
人工智能算法
人工智能算法在调度算法中具有广泛 的应用前景。通过引入人工智能算法， 可以实现自适应、智能化的调度策略， 提高光网络的灵活性和可靠性。
混合调度算法
混合调度算法是将不同的调度算法进 行组合，以实现更高效的调度效果。 例如，可以将基于网格的调度算法与 基于波长表的调度算法相结合，以获 得更好的调度性能。
光层调度技术包括波长转换技术、波长复用和解复用技 术、光交叉连接技术等。
波长复用和解复用技术用于实现多个波长信号的合成和 分离，提高光网络的带宽利用率。
波长转换技术用于将光信号从一个波长转换到另一个波 长，实现灵活的波长调度。
光交叉连接技术用于实现光信号的交叉连接和调度，支 持灵活的路由选择和波长分配。
扩展性优化
确保调度策略易于扩展，适应未来 网络发展需求。
04 OTN光层与电层调度的协 同
光层与电层调度的关系
01
光层调度
主要负责光信号的传输和复用，确保光信号的稳定、可靠传输。
02
电层调度
负责数据的打包、解包和路由选择，实现数据的灵活调度和高效传输。
03
关系
光层与电层调度相互依赖，光层提供稳定的光信号传输，电层则基于光
OTN的光层与电层调度
contents
目录
• OTN技术概述 • OTN光层调度 • OTN电层调度 • OTN光层与电层调度的协同 • OTN光层与电层调度的未来发展
01 OTN技术概述
OTN定义与特点
总结词
OTN是一种光传送网络技术，具有高速传输、低延迟、高可靠性和灵活调度等特点。
详细描述
02
路由优化可根据业务流量和网络状态选择最佳路径，提高网络性能和 可靠性。
OTN基本原理详解ppt课件
1
目录：
• 1. OTN概述 • 2. OTN网络层次结构 • 3. OTN帧结构 • 4. OTN的映射和复用 • 5. OTN的保护
2
1.OTN概述
• Optical Transport Network(OTN) 光传送网 • OTN的产生背景
– SDH/SONET已经非常成熟，但其在传送层方面存在不足。 – 互联网、电子商务、移动技术发展迅速，为了满足数据带宽爆炸
• SDHOTN
太多地兼顾了接入层和汇聚层技术，不太适用于传送层
无法实现突发数据流量有效使用带宽
5
1.1 OTN网络的定位和演进
• 传送网将朝着更加扁平化和智能化的方向进行演进 • 从协议层次上来看，光网络的主要发展方向是简化IP到
WDM的适配过程，主要思想就是结合MPLS为IP提供流量 工程和QoS保证，将SDH/SONET的一些帧功能在光传输 层中进行实现
Non-associated overhead
OH
OH OOS OOSSCC
OCC OCC
OCC
OTM-nr.m：n波分，无OSC
Optical Channel Carrier (OCC)
OPS0
Optical Multiplex Section Optical Transmission Section
25
26
27
2.4 例子
以下是OTSn, OMSn, OCh, OTUk, ODUk, OPS0分段管理的例子
通过OTM-0.m、OTM-n.m和STM-N 线路传送客户信号
STM-N
OCh, OTUk
ODUk OCh, OTUk
OMSn
OTN技术与烽火OTN解决方案
通过优化信号处理算法和加强信号质量 监测，烽火OTN解决方案有效降低了误 码率，提高了数据传输的准确性。
增强网络可靠性
通过引入强大的保护机制和冗余配置，烽火 OTN解决方案提高了网络的可靠性和稳定性 ，减少了故障发生概率，保障了业务的连续 性。
降低网络运营成本
1 2
简化网络结构
烽火OTN解决方案采用高效的光层调度和智能控 制平面，简化了网络结构，降低了网络建设和维 护成本。
恢复能力
采用基于共享环网保护和基于路径保护的恢复方式， 提高业务可靠性。
快速恢复
支持毫秒级的快速故障检测和恢复，降低业务中断时 间。
05
烽火OTN解决方案的实际应用 与效果
提升网络性能与稳定性
优化传输性能
降低误码率
烽火OTN解决方案采用先进的调制格式和多 级编码技术，有效提升了信号传输性能，减 小了传输损耗，提高了信号的稳定性。
OTN技术与烽火OTN解决方 案
• OTN技术概述 • 烽火OTN解决方案介绍 • OTN技术关键问题解析 • 烽火OTN解决方案的技术特点与优
势 • 烽火OTN解决方案的实际应用与效
果 • 总结与展望
01OTN技术概述源自OTN定义与特点OTN定义
光传送网络（OTN）是一种新型的传送网络技术，它通过使用光信号来传输数 字数据。OTN提供了一种可靠的、高效的、大容量的解决方案，用于在骨干网 和城域网中传输数据。
VS
未来发展
随着光通信技术的不断进步，OTN技术 将进一步优化和演进，实现更高速率、更 低延迟、更灵活调度和更高可靠性，满足 不断增长的网络需求。
烽火OTN解决方案的市场前景与竞争优势
市场前景
随着OTN技术的普及和市场需求增长，烽 火OTN解决方案在国内外市场具有广阔的 应用前景。烽火凭借领先的技术实力和丰富 的产品线，将进一步扩大市场份额。

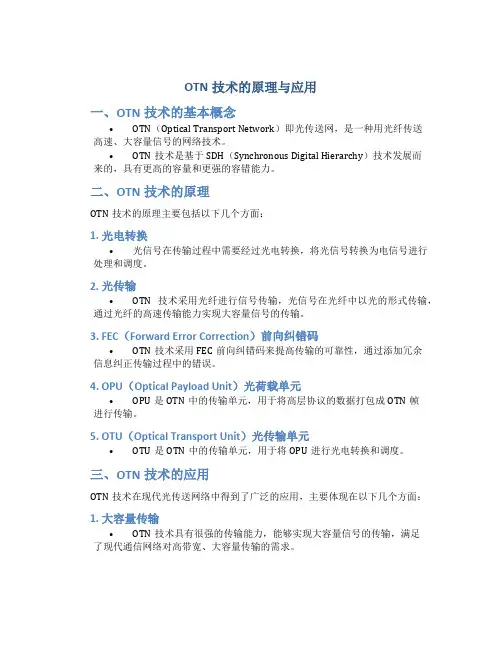

otn技术的原理与应用
OTN技术的原理与应用一、OTN技术的基本概念•OTN（Optical Transport Network）即光传送网，是一种用光纤传送高速、大容量信号的网络技术。
•OTN技术是基于SDH（Synchronous Digital Hierarchy）技术发展而来的，具有更高的容量和更强的容错能力。
二、OTN技术的原理OTN技术的原理主要包括以下几个方面：1. 光电转换•光信号在传输过程中需要经过光电转换，将光信号转换为电信号进行处理和调度。
2. 光传输•OTN技术采用光纤进行信号传输，光信号在光纤中以光的形式传输，通过光纤的高速传输能力实现大容量信号的传输。
3. FEC（Forward Error Correction）前向纠错码•OTN技术采用FEC前向纠错码来提高传输的可靠性，通过添加冗余信息纠正传输过程中的错误。
4. OPU（Optical Payload Unit）光荷载单元•OPU是OTN中的传输单元，用于将高层协议的数据打包成OTN帧进行传输。
5. OTU（Optical Transport Unit）光传输单元•OTU是OTN中的传输单元，用于将OPU进行光电转换和调度。
三、OTN技术的应用OTN技术在现代光传送网络中得到了广泛的应用，主要体现在以下几个方面：1. 大容量传输•OTN技术具有很强的传输能力，能够实现大容量信号的传输，满足了现代通信网络对高带宽、大容量传输的需求。
2. 高可靠性•OTN技术采用了FEC前向纠错码，可以提高传输的可靠性，减少传输过程中的错误。
3. 灵活性和扩展性•OTN技术支持多种不同速率的传输，可以根据需求进行灵活配置和扩展，满足不同场景下的传输需求。
4. 聚合与交叉连接•OTN技术支持多个信号的聚合和交叉连接，可以灵活配置传输路径，满足不同业务的需求。
5. 兼容性•OTN技术兼容SDH和其他传输技术，可以与现有网络进行互联互通，方便网络的升级和改造。
OTN技术介绍 ppt课件
AU-3 VC-3
x7 TUG-2
C-3
44736 Kbit/s（T3 ）
34368 Kbit/s（E3
）
x3
TU-12 VC-12 C-12 2048 Kbit/s（
x4
E1）
2021/3/26
OTNTU技-1术1 VC介-1绍1 Cp-1p1t1）课54件4 Kbit/s（T1
4
MSTP（多业务传送平台）
B1 B2 B3
C1 C2 C3
D1 D2 D3
B. 智能化保护机制受限
C. 多业务接口受限
A1 B1 C1 D1 A2 B2 C2 D2 A3 B3 C3 D3
xN x1 STM-NAUG AU-4 VC-4
x3
x3 TUG-3 x1
TU-3 VC-3
C-4
139264 ）
Kbit/s（E4
ATM
OCh Payload Unit (OPUk) OCh Data Unit (ODUk) FEC OCh Transport Unit (OTUk) Optical Channel (OCh)
Non-associated overhead
OH OH
OOS OOSSCC
2021/3/26
OCC OCC
• 光信道数据单元（ODUk）：提供与客户层无关的连通，连 接保护和监控等功能。也叫数据通道层。由信息净负荷 （OPUk）和相关开销组成。ODUk路径和ODUkTCM
• 光信道传送单元（OTUk）：提供FEC，光段层保护和监控 等功能。也叫数字段层。
2021/3/26
OTN技术介绍 ppt课件
19
OTN的分层模型
OTN技术介绍 ppt课件
WDM原理与光传送网OTN总体介绍
WDM系统网元分类
• OTM网元：主要应用于简单的链型网络，实现大量波长业务的 集中上下 。包含复用/解复用模块、光放大模块、色散补偿模块、 光监控通路(OSC)模块以及其它辅助处理模块，一般还包括 OTU功能单元。
• OADM网元：可实现固定波长的上下，主要用于既有波长上下 又有波长直通的网络节点 ，包含复用/解复用模块、光放大模块、 OCh上下模块、色散补偿模块、光监控通路(OSC)模块以及其 它辅助处理模块，一般还包括OTU功能单元。
• 为了满足WDM容量的不断扩大需求，在C波段的 基础上，启用新的波长区段——L波段，C+L波段 共160个波长，波段内的波长间隔为50GHz。 L波 段的波长分布范围为186.95-190.90THz(1570.421603.57nm)
WDM原理和光传送网OTN总体介 绍
WDM系统组成
• N路波长复用的WDM系统的总体结构主要 由发送和接收光复用终端单元与中继线路 放大单元三部分组成
WDM原理和光传送网OTN总体介 绍
客户信号首先同步或异步映射到光净荷单元( OPU k) , 然后OPU k 再映 射到光数据单元(ODU k) , 最后ODU k 映射到光传送单元(OTU k) ,OTU k 信号再以特定波长经光复用器进入光传送网中进行传送,其中, k = 1 ,2 和3 。根据信号速率的不同, 客户信号可分为3 种:2. 5G 、10G 和40 Gbit/ s 客户信号,分别映射进OPU1 、OPU2 和OPU3 。4 个ODU1 信号 可以时分复用成一个高速率的ODU 支路群(ODTUG2) ,ODTUG2再作为 客户信号映射进OPU2 。j (0 ≤ j ≤4) 个ODU2 和16-4 j 个ODU1 可以混和 复用成一个ODTU G3 , ODTU G3 再作为客户信号映射进OPU3 。最后 ODU k 信号映射为OTU k 信号在网络中传输
光传送网(OTN)技术特点及分析
光传送网(OTN)技术特点及分析谢庆华【摘要】光传送网(OTN)的技术原理、传统传送网的技术缺陷、光传送网(OTN)的技术特点、光传送网(OTN)的技术发展前景。
【期刊名称】《无线互联科技》【年(卷),期】2012(000)007【总页数】1页(P74-74)【关键词】光传送网;(OTN)技术【作者】谢庆华【作者单位】河北电信设计咨询有限公司,河北石家庄 050021【正文语种】中文1 光传送网（OTN）的技术原理光传送网（OTN）是一种以DWDM与光通道技术为核心的新型传送网结构，它由光分插复用、光交叉连接、光放大等网元设备组成，具有超大容量、承载信号透明及在光层面上实现保护和路由的功能。
光传送网（OTN）的结构由上至下依次可以分为三层：光信道层（OCH）,光复用段层（OMS），光传输段层（OTS）。
光通道层负责为来自电复用层的各种类型的客户信息选择路由，分配波长，为灵活的网络选择安排光信道连接，处理光信道开销，提供光信道层的检测、管理功能，它还支持端到端的光信道连接，在网络发生故障时，执行重选路由或进行保护倒换的工作；光复用段层保证相邻的两个DWDM设备之间的DWDM信号的完整传输，为波长复用信号提供网络功能，包括：为支持灵活的多波长网络选路，重新配置光复用段，为保证DWDM光复用段适配信息的完整性进行光复用段的开销处理，光复用段的运行、检测、管理等；光传输层为光信号在不同类型的光纤介质上（如G.652，G.655等）提供传输功能，同时实现对光放大器和光再生中继器的检测和控制。
2 传统传送网的技术缺陷近年来，通信网络所承载的业务发生了巨大的变化，数据业务发展非常迅速，特别是宽带、IPTV、视频业务的发展，对运营商的传送网络提出了新的要求。
传送网络要能够提供适应这种增长的海量带宽，更重要的是要求传送网络可以进行快速灵活的业务调度，完善便捷的网络维护管理（OAM功能），以适应业务的需求。
目前传送网使用的主要是SDH和WDM技术，但这2种技术都存在着一定的局限性：（1）SDH技术偏重于业务的电层处理，具有灵活的调度、管理和保护能力，OAM功能完善。
otn技术,简单描述otn功能单元
第一部分：OTN 技术简介1. OTN 技术是什么？在今天的通信网络中，OTN（光传输网络）技术被广泛应用。
OTN技术是一种基于光纤传输的网络技术，它采用分组交换和时分复用技术，能够实现高速、高效率的光纤传输。
OTN 技术的出现，使得光纤传输网络能够更好地满足日益增长的数据传输需求。
2. OTN 技术的特点a. 高容量：OTN 技术能够实现高容量的光纤传输，可以满足大规模数据传输的需求。
b. 灵活性：OTN 技术支持多种数据传输格式，能够适应不同的应用场景。
c. 可靠性：OTN 技术具有良好的容错能力和恢复能力，能够保证网络的稳定运行。
3. OTN 技术的应用目前，OTN 技术被广泛应用于各种通信网络中，包括运营商网络、企业网络、数据中心网络等。
在这些网络中，OTN 技术能够提供高速、高效率的数据传输服务，满足各种应用的需求。
1. OTN 的基本功能单元OTN 技术包括多种功能单元，其中最重要的包括光传输单元（OTU）、交叉连接单元（ODU）、捆绑封装单元（OPU）等。
2. 光传输单元（OTU）a. 光传输单元是 OTN 中最基本的功能单元，它负责光信号的传输和调度。
在光传输过程中，光传输单元能够实现波长转换、光功率调整等功能，保证光信号的稳定传输。
b. 光传输单元还能够提供良好的异步时钟传输能力，适应不同速率和协议的数据传输需求。
3. 交叉连接单元（ODU）a. 交叉连接单元是 OTN 中用于数据交换和转发的功能单元，它负责将不同数据流按照设定的交叉连接方式进行交换和复用。
b. 交叉连接单元还可以实现分组重组、差错检测等功能，保证数据的准确传输。
4. 捆绑封装单元（OPU）a. 捆绑封装单元是 OTN 中用于光信号封装和解封装的功能单元，它能够将不同速率的数据信号整合到光信号中进行传输。
b. 捆绑封装单元还能够提供灵活的帧结构和帧头处理能力，适应不同数据格式和速率的传输需求。
OTN 技术作为一种高效、可靠的光纤传输技术，具有重要的应用和发展前景。
