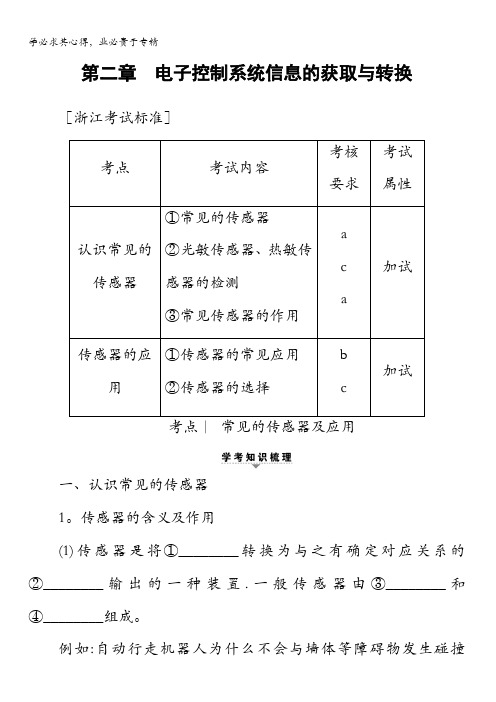

2018一轮浙江通用技术选考练习：选修第2章 电子控制系统信息的获取与转换含答案
第二章电子控制系统信息的获取与转换［浙江考试标准］考点考试内容考核要求考试属性认识常见的传感器①常见的传感器②光敏传感器、热敏传感器的检测③常见传感器的作用aca加试传感器的应用①传感器的常见应用②传感器的选择bc加试考点｜常见的传感器及应用一、认识常见的传感器1。
传感器的含义及作用(1)传感器是将①________转换为与之有确定对应关系的②________输出的一种装置.一般传感器由③________和④________组成。
例如:自动行走机器人为什么不会与墙体等障碍物发生碰撞呢？主要是因为其安装了位移传感器。
(2)传感器是一种检测装置.传感器主要作用是获得外界的输入信息，并通过它将非电学量信息转换成电信号输出。
传感器是电子控制系统获取外部信息的唯一途径。
例如：干簧管是一种磁敏传感器，可以获取周围的磁场变化信息。
2.常见的传感器（1)常见的传感器种类传感器种类很多,常用的有⑤________传感器、⑥________传感器、⑦________传感器、⑧________传感器、⑨________传感器、⑩________传感器、⑪________传感器和⑫________传感器等.光敏电阻：利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变的电阻。
光敏电阻都制成薄片结构，以便能够吸收更多的光能。
该类电阻器的特点是入射光越强，电阻值就⑬________，入射光越弱,电阻值就⑭________。
热敏电阻：典型特点是对⑮________敏感，不同的温度下表现出不同的电阻值。
按照温度系数不同分为正温度系数热敏电阻和负温度系数热敏电阻。
正温度系数热敏电阻在温度越高时电阻值⑯________，⑰________系数热敏电阻在温度⑱________时电阻值⑲________.湿敏电阻：对湿度变化非常敏感的电阻,能在各种湿度环境中使用，它是将湿度转换成电信号的器件.压敏传感器:以膜片装置（不锈钢膜片、硅酮膜片等）为媒介，用感压元件对⑳________和○，21________的错误!________进行测量，并转换成电信号输出的设备。
2018一轮浙江通用技术选考练习：2第4单元 控制与设计课后限时训练11含答案
课后限时训练（十一)一、选择题1.如图所示是自动门示意图.当人靠近自动门时,探头探测到人体信号，控制电路接收到该信号后,发出相应的指令，启动电动机把门打开。
关于该控制系统，下列说法中错误的是( ）A.输入量是人体信号B。
输出量是门的打开C.被控对象是人体D。
执行器是电动机C［本题考查控制系统的组成分析。
这是一个开环控制系统，输出量是门的打开，所以被控对象是门。
］2.要设计水箱水位的闭环控制系统，下列器材中，适合用作检测装置的是（）D［本题考查控制系统的组成分析。
水箱水位的闭环控制系统,被控量是水箱实际水位，给定量是设定水位，信号的比较一定是同量纲的物理量（水位)，所以必须选择水位传感器。
因此D项正确。
] 3。
在夏天或冬天，人们会使用空气自动调节机（简称空调）来改变房间的气温.在这个控制里,控制对象是( ）A.人B。
空调C。
房间 D.室外空气C[根据目的找对象。
目的是改变房间的气温，被控对象也就是控制对象，是房间（或房间内的空气）。
控制对象一般是装置、元件或物质,房间更合适些。
在这个控制中，空调是用来达到目的的手段，人是控制的主体，不是控制对象，不要误解。
］4。
如图所示为一款具有保温功能的电水壶，按下保温按钮，能将水温保持在设定值，该保温控制系统的控制手段和控制方式属于（)A。
自动控制、闭环控制B。
自动控制、开环控制C。
手动控制、闭环控制D。
手动控制、开环控制A［本题考查控制手段及控制系统的类型。
此控制系统在控制过程中无人参与，所以是自动控制,且具有保温功能，即壶内水的温度保持在设定温度范围内，故是闭环控制系统。
因此A项正确。
］如图所示是消防管网的水压控制系统工作示意图。
当消防管网压力降至压力下限时，水泵启动,使压力上升；当消防管网压力达到上限时，水泵停止运行，使消防管网压力保持在设定的范围内。
请根据示意图及其描述完成下列两小题.5。
该控制系统的执行器是( )A。
水压检测装置B。
电控单元C。
压力罐D。

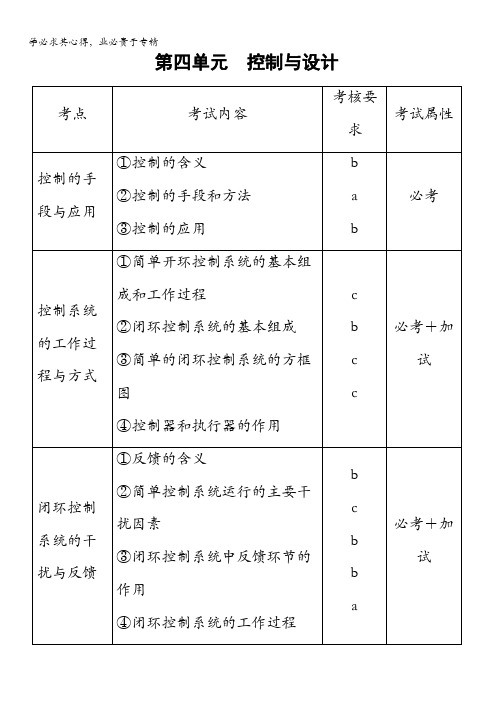

2018一轮浙江通用技术选考练习：2第4单元 控制与设计含答案
第四单元控制与设计⑤功能模拟方法和黑箱方法控制系统的设计与实施控制系统方案的设计c必考＋加试考点一｜控制与控制系统一、控制的手段与应用1。
控制:就是人们按照自己的意愿或目的，通过一定的手段，使事物沿着某一确定的方向和目标发展.事物发展的结果可能是人们期望的，也可能与预期的目标不相符,甚至是不希望得到的。
如果人们想达到某一特定的目的，就必须运用适当的手段来实现.2。
控制三要素：控制对象、控制目的、控制手段。
(1）①________：人的意愿或目的。
（2)②________：控制目的中的事物，课本内通常是指装置、元件之类的物品。
控制对象就是指被控对象。
（3)③________：指干预控制对象的方法、手段.解决控制问题第一要弄清控制目的，第二根据目的找到控制对象和它被控制的是具体哪个物理量或状态，第三要清楚采取什么样的控制手段。
3.传感器：信号的采集装置或元件，用于检测衡量物理量或状态，可以作为输入装置。
4。
控制的手段和方法(1）按人工干预的情况来分:④________:控制系统必须在人的直接干预下才能完成控制任务。
(如骑自行车，骑车人必须全程参与控制,否则就无法有效控制自行车）⑤________:在控制的过程中如果不需要人的干预,就可按期望规律或预定程序进行的控制。
(如空调机，当人在设定空调的温度后，空调机会在无人直接参与的情况下自动将室内的温度调节到指定的温度）(2）按执行机构来分：⑥________、⑦________、⑧________、⑨________等.（很多控制事例中,控制方式也可能是综合的）5.控制的应用（1)控制在生活中的应用控制应用到生活中，提高了人们的生活质量，人类能够在一定程度上按照自己的意愿改变周围的环境，使之能满足人们的需要.(2)控制在生产中的应用生产中往往需要对温度、湿度、压力、速度及加工动作等进行控制.（3）控制在军事、国防领域也有着广泛应用。
【答案】①控制目的②控制对象③控制手段④人工控制⑤自动控制⑥机械控制⑦气动控制⑧液压控制⑨电子控制二、控制系统的工作过程与方式1。
2018一轮浙江通用技术选考练习：2017年浙江省普通高校招生选考科目模拟试题8含答案
2017年浙江省普通高校招生选考科目模拟试题(八）本试题卷分选择题和非选择题共4页，满分50分，考试时间45分钟。
其中加试题为15分,用【加试题】标出。
【XZB2018YLZJXUANTJ008】一、选择题(本大题共13小题，每小题2分，共26分。
每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分）1．如图所示是一款新能源汽车，它采用非常规的车用燃料，如电力、氢动力等作为动力来源,还能十分方便地回收下坡时的动能，达到节能的效果.在繁华市区，新能源汽车可关闭内燃机，由电池单独驱动，实现“零"排放。
下列关于新能源汽车技术的说法中不恰当．．．的是（)A．新能源汽车的研发体现了技术的创新性B．新能源汽车的应用将减少石油等自然资源的消耗，体现可持续发展理念C．新能源汽车节能、环保、高效,体现了技术的目的性D．新能源汽车的制造成本高、难度大,售价也比常规动力汽车贵，体现了技术的两面性D［本题考查技术的性质.技术两面性中的负面性是指对人和社会造成直接危害，成本、技术难度等不是负面性的体现，因此D项符合要求。
]2．修建高速公路时，要求两侧护栏装有防眩板，不发光，但车灯照射后有高亮显示，在夜晚可以清晰显示出公路两侧边界。
同时波浪形护栏设计可以缓冲车辆撞击力量，因为过刚则反作用力大，会造成人员伤害，过柔则容易造成车辆直接冲出路面。
请从设计的人机关系角度分析，下列说法不正确的是（）A．安装防眩板,实现了人机关系安全的目标B．安装防眩板,提供了更好的人机交互C．波浪形护栏设计为事故中的人员提供了安全防护D．波浪形护栏在没有发生事故时，与车辆中的人员并不存在人机关系D[本题考查的是人机关系的含义，及人机关系在设计中要实现的目标：健康目标、安全目标、舒适目标、高效目标。
防眩板的高亮显示提供了良好的信息交互效果，目的是为了使公路边界清晰,提高安全效果。
波浪形护栏提高了事故发生时人员的安全系数，从人机关系的角度来说，并不是一定要有物理上的接触才算存在人机关系,它的存在就是一种安全防护，即存在人机关系。

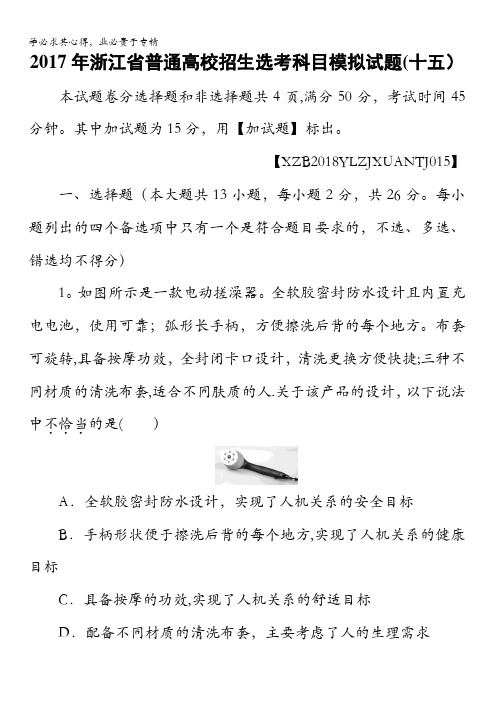

2018一轮浙江通用技术选考练习：2017年浙江省普通高校招生选考科目模拟试题15含答案
2017年浙江省普通高校招生选考科目模拟试题(十五）本试题卷分选择题和非选择题共4页,满分50分，考试时间45分钟。
其中加试题为15分，用【加试题】标出。
【XZB2018YLZJXUANTJ015】一、选择题（本大题共13小题，每小题2分，共26分。
每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分）1。
如图所示是一款电动搓澡器。
全软胶密封防水设计且内置充电电池，使用可靠；弧形长手柄，方便擦洗后背的每个地方。
布套可旋转,具备按摩功效，全封闭卡口设计，清洗更换方便快捷;三种不同材质的清洗布套,适合不同肤质的人.关于该产品的设计，以下说法的是( ）中不恰当．．．A．全软胶密封防水设计，实现了人机关系的安全目标B．手柄形状便于擦洗后背的每个地方,实现了人机关系的健康目标C．具备按摩的功效,实现了人机关系的舒适目标D．配备不同材质的清洗布套，主要考虑了人的生理需求B[本题考查的是人机关系。
人机关系有四大目标,包括高效、健康、舒适、安全.手柄形状便于擦洗后背的每个地方，实现的是人机关系的高效目标。
]2.如图所示是一款为清理天花板而设计的扫帚。
下列对该扫帚从功能角度进行评价的是（)的评价中不是．．A．设有漏斗,清理天花板时虫子、灰尘之类的东西可直接进入漏斗B．扫帚柄采用优质合金材料，质轻强高C．漏斗可以活动，扫帚不用时可由漏斗立撑摆放D．扫帚不用时漏斗能罩住扫帚毛，比较美观B[本题主要考查对产品的功能评价。
设计的评价可从多种角度进行。
B选项扫帚柄采用优质合金材料,质轻强高不属于功能角度的评价。
]3。
如图所示是一款移动铅球架，设计时要考虑各种因素，以下的是( )设计分析中不合理．．．A．铅球运动员的体重大，铅球架结构要能承受运动员的体重B．铅球放置在搁架的两杆间，其间距要考虑铅球的直径C．考虑铅球架移动方便，底部要安装万向轮D．铅球架的高度，应考虑取放方便A[本题主要考查对设计分析的三要素(物、人、环境）的理解.移动铅球架的功能是放置铅球，与运动员的体重无关。
2018年11月浙江省普通高校招生选考科目考试—通用技术试题清晰版有完整答案
绝密★考试结束前2018年11月浙江省普通高校招生选考科目考试—通用技术试题（2018.11.1 13∶30-15∶00）本试题卷分两部分，第一部分信息技术，第二部分通用技术。
考生注意：1.答题前，请务必将自己的性名、准考证号用黑色字迹的签字笔或钢笔分别填写在试题卷和答题纸规定的位置上。
2.答题时，请按照答题纸上“注意事项”的要求，在答题纸相应的位置上规范作答，在本试题卷上的作答一律无效。
3.非选择题的答案必须使用黑色字迹的签字笔或钢笔写在答题纸上相应区城内，作图时可先使用2B铅笔，确定后必须使用黑色字迹的鉴字笔或钢笔描黑。
第一部分信息技术（50分）第二部分通用技术（50分）一、选择题（本大题共13小题，每小题2分，共26分。
每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分）1.如图所示的显示器支架，能根据用户需要带动显示器在设定范围内缓慢平动，引导用户跟随屏幕活动颈部。
从人机关系的角度分析，下列说法中不正确的是（D）A.支架的设计考虑了普通人群与特殊人群B.可根据需要设定平动的范围，考虑了人的动态尺寸C.引导用户活动颈部，实现了人机关系的健康目标D.支架带动屏幕缓慢平动，不影响阅读，实现了人机关系的高效目标2.如图所示为一款振动试验台。
把物品包装后放入试验台．以汽车运输时的颠簸状态进行振动，测试物品是否会损坏。
该试验的方法属于（C）A.优选试验法B.强化试验法C.模拟试验法D.虚拟试验法3.小明构思了下列插接式小凳子方案，其中结构强度和稳定性最好的是（A）A. B. C. D.4.如图所示为一款适合户外使用的喷雾降温风扇及其评价坐标图。
它在普通落地扇的基础上增加了喷雾盘与水箱等，喷雾盘把水箱中的冷水雾化后进行降温。
根据坐标图．下列说法中不恰当的是（C）A.能耗较高B.不适合室内使用，使用场合比较少C.性价比的评价很高，说明价格很便宜D.结合水雾进行降温，降温效果较好请根据第5～6 题图完成5～6题。
浙江新高考选考通用技术之电子控制技术
浙江新高考选考通用技术之电子控制技术概述本模块是普通高中通用技术课程的一个选修模块。
本模块的教学应紧紧围绕技术课程的目标展开，着眼于培养学生的实践能力和创新精神、提高学生的技术素养。
教学内容的选择要注重基础性、综合性、人文性，努力反映电子技术的新成果。
教学过程强调基于提高生活质量、基于问题解决、与学生日常生活密切相关、有利于培养学生兴趣的教学设计。
鼓励设计方案的多样性，注重引导学生在电子技术基本技能形成的同时领悟出电子技术设计的思想方法、注重提高学生在电子技术学习中的探究、试验、创造和共通能力，使学生成为电子技术学习的主体，更好地面对当今技术社会的挑战。
本模块的教学应反映必修模块“技术与设计1”和“技术与设计2”中技术设计的思想方法。
本模块分设传感器、数字电路、电磁继电器、和电子控制系统及其应用四个主题。
模块-主题结构如下图。
前面三个主题分别阐述了电子控制系统的三个主要组成部分，重点是各部分的作用、原理和应用，第四个主题是将前面三个主题组合成一个控制系统，通过应用性设计，对“技术与设计1”、“技术与设计2”的内容进行应用、综合和拓展迁移。
本模块的重点是在电子控制系统及其应用上。
模块内容通过对日常生活、工农业生产、军事武器的典型案例的分析，使学生建立起系统结构和电子控制系统结构的完整概念，明确传感器、数字电路和电磁继电器作为电子控制系统的三个主要环节的作用，了解电子控制系统设计的一般过程、应遵循的基本原则。
通过亲历设计过程，使学生理解电子技术、亲近电子技术。
可能有一些学生缺乏电子技术的基础知识，建议教师在教学时补充电阻、电容、电感、三极管、放大器等知识和常用电子测量仪器如多用电表、示波器的使用方法。
模块的四个主题，建立电子控制系统的完整结构概念是前提，传感器、数字电路、电磁传感器掌握运用是基础，电子控制系统的综合应用是载体，通过电子技术的操作方法和试验方法的掌握，领悟技术与设计的思想方法，提高学生探究问题的能力，促进所学知识与能力的迁移。
2018一轮浙江通用技术选考练习：2017年浙江省普通高校招生选考科目模拟试题1 含答案 精品
2017年浙江省普通高校招生选考科目模拟试题(一)本试题卷分选择题和非选择题共4页，满分50分，考试时间45分钟。
其中加试题为15分，用【加试题】标出。
【XZB2018YLZJXUANTJ001】一、选择题(本大题共13小题，每小题2分，共26分。
每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分)1．如图所示是一款带LED灯的显微镜，用一节5号电池供电，常用于珠宝鉴定。
从设计中的人机关系分析，下列关于该产品的说法不恰当．．．的是() A．手持显微镜，使用方便、灵活B．选用了轻质材料，便于长时间手持使用C．选用了LED灯泡，光线柔和又省电D．选用了一节5号电池，降低了产品价格D[本题考查的是人机关系实现的目标。
A选项使用方便、灵活主要体现了高效；B选项便于长时间手持使用主要体现了舒适；C选项光线柔和也是体现舒适。
]2．图甲和图乙是两个不同的自行车卡槽，通过比较，下列说法不合理．．．的是()图甲图乙A．图甲方案比图乙方案制作过程简单B．图甲方案比图乙方案使用材料少C．图甲方案在不存放自行车时可以折叠，不占用道路D．图甲方案和图乙方案都可以直接放在道路上D[本题主要考查方案的评价。
题图乙的自行车卡槽要是直接放在道路上会影响交通安全。
所以本题的正确答案是D。
]3．如图所示的木制椅子，靠背和椅面断裂分离了，现要使用金属材料设计连接件进行修复，以下连接件的结构合理的是()A B C DC[本题考查方案的权衡和比较。
方案C安装在椅子侧面，可以将靠背、椅面和椅脚三者固定，连接较牢固，因此C项正确。
方案A受到椅面的阻碍，无法固定；方案B、D连接均不够牢固，因此A、B、D项错误。
] 4．锯子是金属加工中常用的工具，下列图形是锯割过程中形成的锯割线(虚线表示划针划出的轮廓线)，在实际加工中最不可能出现的结果是()A B C DA[本题主要考查加工工艺。
A是最不可能出现的，因为锯割的时候偏移是慢慢发生的，不可能突变。
2018一轮浙江通用技术选考练习：2017年浙江省普通高校招生选考科目模拟试题12含答案
2017年浙江省普通高校招生选考科目模拟试题(十二) 本试题卷分选择题和非选择题共4页,满分50分,考试时间45分钟.其中加试题为15分，用【加试题】标出。
【XZB2018YLZJXUANTJ012】一、选择题（本大题共13小题，每小题2分，共26分.每小题列出的四个备选项中只有一个是符合题目要求的,不选、多选、错选均不得分）1．如图所示的手摇式手电筒为专利产品，手摇1分钟可亮25～30分钟；带有USB接口，可对手机进行应急充电。
下列对该产品的说法,恰当的是()A．带有USB接口，体现了技术的综合性B．可对手机进行应急充电,体现技术的专利性C．采用微型手摇式发电装置，体现技术的创新性D．具有照明功能，但可持续充电时间短，体现技术的两面性C[本题考查技术的性质，综合性指用到多学科知识;专利性主要指保护知识产权；两面性指给人类带来福音的同时，也给人类带来危害。
］2.如图所示为一款新型儿童吃饭用高脚椅,下列关于该椅子人机关系方面的评价不合理的是(）A．该椅子绝大部分零件都设计成光滑圆弧外形，体现了安全目标B．叉开的椅子脚大大增加了支撑面积,稳定性高，体现了安全目标C．椅子采用海绵座垫,使儿童乘坐舒服,体现了舒适目标D．设置有可拆卸的活动餐盘,方便儿童自由取食，体现了健康目标D[本题考查了人机关系要实现的目标。
该椅子绝大部分零件都设计成光滑圆弧外形，是防止零件对儿童造成伤害，体现安全目标，A选项正确;增大支撑面来提高椅子的稳定性，防止椅子翻倒对儿童造成伤害,体现安全目标,B选项正确；椅子采用海绵坐垫,目的是让儿童坐着更舒服，体现舒适目标，C选项正确；设置有可拆卸的活动餐盘，方便儿童自由取食，操作方便，体现高效目标，D选项错误。
]3。
如图所示的安全帽冲击试验机，专门用来测试安全帽的抗冲击性能及耐穿透性能。
将戴好安全帽的木质人头模型放置在高灵敏度的力传感器上，用重物进行冲击，由传感器测出冲击瞬间的力值,从而判断安全帽冲击吸收性能的好坏。
2018一轮浙江通用技术选考练习：附录 课后限时训练17 含答案 精品
课后限时训练(十七)一、选择题1.某电阻出厂时，其电阻值标法采用两位有效数字色标法，色环依次为棕、红、橙、绿，则它的电阻值为()A.12 ΩB.120 ΩC.1.2 kΩD.12 kΩC[考查二极管的标称值并进行判断。
本题属于中等难度题。
根据色标法可知，前两环棕、红表示有效数字分别为1、2，橙色对应的是有效数字的幂指数为103，绿表示精度为＋5%，因此该电阻阻值为1.2×103Ω，即1.2 kΩ。
]2.以下判断二极管正负电极不合理的是()D[本题考查二极管正负极的判断。
D项图中没有反映二极管两引脚的长短，无法判断其正负极，因此D项符合题意。
]3.下列关于二极管的说法中，错误的是()A.二极管具有单向导电特征B.二极管可以对交流电整流C.二极管靠近色环一端的电极为阴极D.稳压二极管左侧为负极D[本题属于稍难题。
稳压二极管左侧为正极。
]4.晶体三极管的发射结正偏，集电结反偏时，则晶体三极管所处的状态是()A.放大状态B.饱和状态C.截止状态D.充电状态A[本题考查三极管工作状态的判断。
根据题意“发射结正偏，集电结反偏”，可得三极管处于放大状态，因此A项正确。
]5.测得某正常放大电路中，晶体管三个管脚电压分别为6.7 V、2.4 V、1.7 V，可判断出分别为三极管的________极、________极、________极，此三极管处于________的工作状态。
下列分析正确的是()A.b，c，e，饱和B.e，b，c，放大C.e，c，b，截止D.c，b，e，放大D[本题考查三极管工作状态的判断。
该电路为放大电路，因此三极管处于放大状态，发射结正偏，集电结反偏，因此6.7 V对应c极，2.4 V对应b极，1.7 V对应e极，D项正确。
]6.三极管不能完成的功能是()A.断开的开关B.接通的开关C.放大器D.隔直流，通交流D[本题考查三极管的功能。
D项“隔直流，通交流”的功能可以由电容器实现，三极管无法实现，因此D项符合题意。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课后限时训练(十六)
一、选择题
1.下列控制系统中，属于闭环电子控制系统的是()
A.学校的铃声控制系统
B.楼道的自动声光控制电路
C.热水器的保温控制系统
D.坐便器的自动水位控制系统
C[本题属于容易题，闭环电子控制有两个显著特点：第一，以电子电路为核心；第二，存在反馈环节。
A和B控制系统无反馈，为开环电子控制系统。
D 虽然是闭环控制系统，但是其为机械控制，故也不属于闭环电子控制系统。
]
2.虚焊是常见的一种线路故障。
下列关于虚焊的描述错误的是()
A.久用电器的发热部件比较容易出现虚焊故障
B.焊接不当容易出现虚焊现象
C.元器件老化不会出现虚焊现象
D.焊接时间太长容易出现虚焊现象
C[本题属于容易题，元器件老化会引起引脚剥离现象而导致虚焊的出现。
]
3.电子控制系统可以分为闭环电子控制系统和开环电子控制系统两种，下列关于闭环电子控制系统和开环电子控制系统对比的说法错误的是()
A.开环电子控制系统的控制精度低
B.开环电子控制系统没有反馈环节
C.闭环电子控制系统抗干扰性较强
D.闭环电子控制系统制作难度低
D[本题属于较易题。
开环电子控制系统相比于闭环电子控制系统，结构简单、造价较低，适用于控制精度要求低、系统本身稳定性好的场合。
]
4.下列关于电子控制系统工作过程的说法，正确的是()
A.信息只能从输入端传至输出端
B.信息只能从输出端传至输入端
C.开环电子控制系统信息只能从输入端传至输出端
D.闭环电子控制系统信息只能从输出端传到输入端
C[本题属于稍难题，主要考查的是电子控制系统的工作过程与方式。
开环电子控制系统的工作原理较为简单，信息只能从输入端传至输出端。
但是，闭环电子控制系统存在两条信息传输路线，一条是从输入端传至输出端，另一条是通过反馈，将输出端的信息返回输入端进行比较。
]
图示是一个由ICJN6201音乐集成电路组成的简单的音乐门铃，其功能是当门外的人按门上按键，屋内的喇叭就会播放一首乐曲，告诉屋里的主人有客人到。
根据材料回答第5～6题。
5.图示的3DG130A三极管是()
A.NPN型硅材料三极管
B.PNP型硅材料三极管
C.NPN型锗材料三极管
D.PNP型锗材料三极管
6.把该电路稍作改变就可以做成各种报警、提醒等装置，如把该电路中的开关改为()，就可以变为下雨报警器。
A.热敏传感器
B.湿敏传感器
C.红外传感器
D.光敏传感器
5.A[代号为“3DGl30A”的三极管中“D”表示NPN型硅材料三极管。
]
6.B[很显然，应使用湿敏传感器，湿敏传感器可使用大小适宜、在其中间开一条细槽的印制电路铜箔板制成。
]
7.图示是温度过高指示电路，当需检测的温度升高达到某个值时，LED亮，用于指示被测温度过高，如果采用负温度系数热敏电阻(温度越高，阻值越小，温度越低，阻值越高)来检测温度，下列四种安装和调试方式，合理的是()
A.2与3之间接入热敏电阻，当调试时发现温度升高达到某个值时LED没亮，应调大R p阻值
B.2与3之间接入热敏电阻，当调试时发现温度升高达到某个值时LED没亮，应调小R P阻值
C.1与3之间用导线连接，3与4之间接入热敏电阻，当调试时发现温度升高达到某个值时LED没亮，应调小R p阻值
D.1与3之间用导线连接，3与4之间接入热敏电阻，当调试时发现温度升高达到某个值时LED没亮，应调大R p阻值
A[此题是难题，2与3之间接入热敏电阻，当调试时发现温度升高达到某个值时，2与3之间的阻值小，三极管基极为高电平，三极管导通，LED亮，如果LED不亮，可调大R p阻值，从而升高三极管基极电压，三极管导通。
因此正确选项为A。
]
二、非选择题
8.如图所示是某一控制烧水声光报警的开环控制电路，图中温度传感器R T(浸在水中)，选用当水温上升时电阻减小，反之电阻增大的热敏电阻。
可调电阻器R p，用来设置温控点，R1、R2、VT1、VD2组成控制电路，VD1为发光二极管完成光报警，非门G1、G2和R3、C1及扬声器元件组成(多谐振荡器)完成声报警电路。
请分析该电路工作原理，完成下列各题，在“________”处填写上相应内容。
(1)R T称为________温度系数热敏电阻；(在①正；②负中选择一项，将序号填入)。
(2)电路图中三极管VT1型号是________。
(在①PNP，②NPN中选择一项，将序号填入)。
(3)当水温加热升高达到设定温控点时，三极管VT1处在________状态。
(在
①放大，②饱和导通，③截止中选择一项，将序号填入)。
此时发光二极管VD1________(在①亮，②不亮中选择一项，将序号填入)，扬声器________。
(在①发出响声，②没有响声中选择一项，将序号填入)。
【解析】本题考查逻辑电路的分析。
根据题意，该热敏电阻为负温度系数
热敏电阻，三极管VT
1为PNP型。
当水温升高至设定温度时，三极管VT
1
导通，
发光二极管VD
1
发光，扬声器发出响声。
【答案】(1)②(2)①(3)②①①
9.【加试题】如图所示为带报警的家用自动接水控制电路，能在来水时自动接水，当容器接满水后，自动停止接水并报警。
其工作原理是：220 V交流电压经T降压，给电路提供直流工作电源。
平时继电器K的触点K1处于闭合状态，电磁阀F通电处于打开状态，使容器能在来水时接上水。
当容器内水接满时，探针A、B被短路，V T1导通，K吸合，触点K1断开，使电磁阀F断电停止供水，K2闭合，使V T2、V T3等组成的音频振荡器通电工作(开关S平时处于接通状态)，从扬声器发出声响报警信号，告知家人水已接满。
不需要报警时，可断开开关S。
请根据上述介绍和电路图，完成下列各小题。
(1)该带报警的家用自动接水控制电路系统的控制方式为________环电子控制系统(从①开；②闭中选择一项)。
(2)图中V D1(2CP21)的作用是________(从①整流；②稳压中选择一项)。
(3)图中C1和R2的作用是否相同：________(从①是；②不是中选择一项)。
(4)音频振荡电路采用复合管的作用是________(从①增强信号；②双开关中选择一项)。
(5)假如把声响报警信号设计成灯光报警信号，LED灯亮告知家人水已接满，
请画出电路图。
【答案】本题综合考查电子控制技术，内容涉及模拟电子技术和数字电子技术等。
(1)①。
(2)①。
(3)②。
(4)①。
(5)如图。
10.对于普通人来说，用开水泡茶是一件再简单不过的事情，不过对于盲人来说却很危险，一旦开水溢出，可能发生烫伤事故。
请你设计一只能让盲人安全使用的水杯，当加水到离杯口3 cm时会发出报警声。
要求画出方框图，并绘制电路原理图。
可以使用JN6021音乐集成电路，其组成方框图如下：
【解析】设计要求：
(1)制作一个报警系统。
(2)当水位距离杯口3 cm时报警。
设计分析：
(1)可选择开环电子控制系统，它的被控量是报警声，被控对象是扬声器。
(2)设置一个输入端，将输入的两端设置在杯子的内壁上，上端距离杯口 3 cm。
(3)控制(处理)部分可以使用电子电路作为控制核心。
设计方案：
(1)选用JN6201音乐集成电路，选择I
1或者I
2
作为输入端。
(2)输入端控制电流信号的电键改装在杯壁上，在杯壁上引出两个触点(选择环保的金属材料)，两个触点适度，在保证灵敏度的同时考虑倒水的时间。
(3)输出端O
1
接一个晶体三极管后再接一个扬声器，作为警报声的声源。
(4)除两个触点露在杯壁上外，其余电路隐藏在杯壁内，做好防水处理。
【答案】盲人专用水杯电子控制方框图：
输入(杯中的触点开关)―→控制(处理)(电子电路)―→输出(报警声等)―→被控对象(扬声器)
盲人专用水杯电路原理图：。
