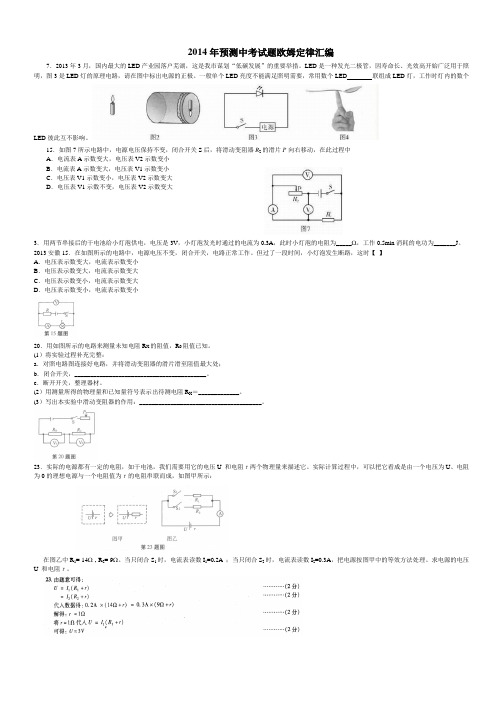

2014年预测中考试题欧姆定律汇编7．2013年3月，国内最大的LED产业园落户芜湖，这是我市谋划“低碳发展”的重要举措。
LED是一种发光二极管，因寿命长、光效高开始广泛用于照明，图3是LED灯的原理电路，请在图中标出电源的正极。
一般单个LED亮度不能满足照明需要，常用数个LED 联组成LED灯，工作时灯内的数个LED彼此互不影响。
15．如图7所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中A．电流表A示数变大，电压表V2示数变小B．电流表A示数变大，电压表V1示数变小C．电压表V1示数变小，电压表V2示数变大D．电压表V1示数不变，电压表V2示数变大3．用两节串接后的干电池给小灯泡供电，电压是3V，小灯泡发光时通过的电流为0.3A，此时小灯泡的电阻为_____Ω，工作0.5min消耗的电功为_______J。
2013安徽15．在如图所示的电路中，电源电压不变，闭合开关，电路正常工作。
但过了一段时间，小灯泡发生断路，这时【】A．电压表示数变大，电流表示数变小B．电压表示数变大，电流表示数变大C．电压表示数变小，电流表示数变大D．电压表示数变小，电流表示数变小20．用如图所示的电路来测量未知电阻R X的阻值，R0阻值已知。
(1）将实验过程补充完整：a．对照电路图连接好电路，并将滑动变阻器的滑片滑至阻值最大处；b．闭合开关，__________________________________________。
c．断开开关，整理器材。
(2）用测量所得的物理量和已知量符号表示出待测电阻R X＝_____________。
(3）写出本实验中滑动变阻器的作用：_______________________________________。
23．实际的电源都有一定的电阻，如干电池，我们需要用它的电压U 和电阻ｒ两个物理量来描述它。
实际计算过程中，可以把它看成是由一个电压为U、电阻为0的理想电源与一个电阻值为ｒ的电阻串联而成，如图甲所示：在图乙中R1= 14Ω , R2= 9Ω。
中考物理压轴题专题欧姆定律的经典综合题及答案

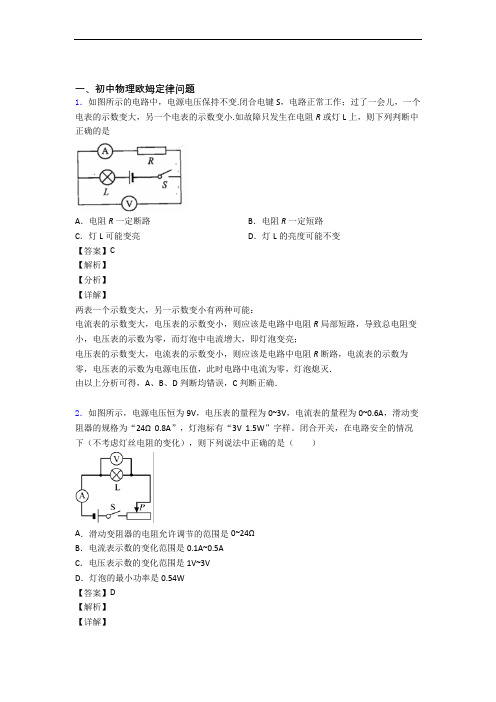

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是A．电阻R一定断路B．电阻R一定短路C．灯L可能变亮D．灯L的亮度可能不变【答案】C【解析】【分析】【详解】两表一个示数变大，另一示数变小有两种可能：电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮；电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．由以上分析可得，A、B、D判断均错误，C判断正确．2．如图所示，电源电压恒为9V，电压表的量程为0~3V，电流表的量程为0~0.6A，滑动变阻器的规格为“24Ω 0.8A”，灯泡标有“3V 1.5W”字样。
闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（）A．滑动变阻器的电阻允许调节的范围是0~24ΩB．电流表示数的变化范围是0.1A~0.5AC．电压表示数的变化范围是1V~3VD．灯泡的最小功率是0.54W【答案】D【解析】【详解】从图中可以看到，灯泡和滑动变阻器串联，根据电功率公式P UI=可知灯的额定电流是LLL1.5W0.5A3VPIU===额额额还可知道灯泡的电阻是LLL3V6Ω0.5AURI===额额因为电压表的量程是0到3V，所以当灯泡两端的电压是3V，电路中的电流最大，大小是max L0.5AI I==额由此可计算得电路中的最小总电阻是minmax9V18Ω0.5AURI===总那么滑动变阻器接入电路的最小阻值是Lmin min-18Ω-6Ω12ΩR R R===滑总而当滑动变阻器接入电路的电阻最大时，灯泡两端的电压最小，电流也是最小的，电路是安全的，所以滑动变阻器的电阻允许调节的范围是12Ω~24Ω；电路中的最大总电阻是Lmax6Ω24Ω30ΩR R R=+=+=总电路中的最小电流是minmax9V0.3A30ΩUIR===总所以电流表示数的变化范围是0.3A~0.5A；也可知道灯泡两端的电压最小值是Lmin min L0.3A6Ω 1.8VU I R==⨯=所以电压表示数的变化范围是1.8V~3V；当电路中电流最小时，灯泡的电功率最小，大小是()22Lmin min L0.3A6Ω0.54WP I R==⨯=故选D。
中考物理压轴题专题欧姆定律的经典综合题附详细答案

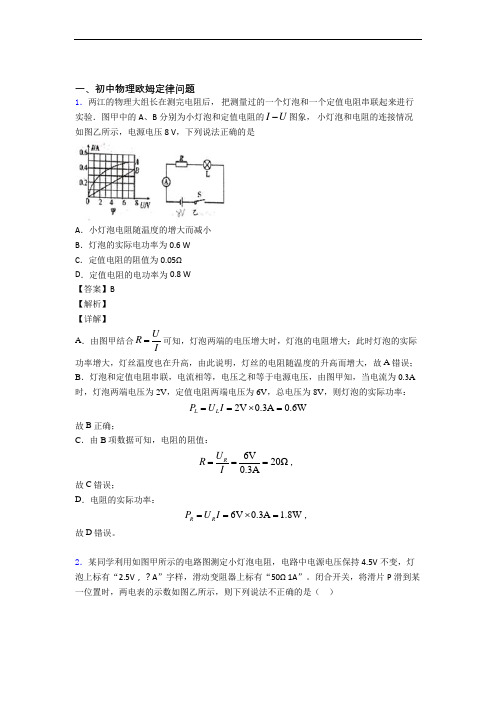

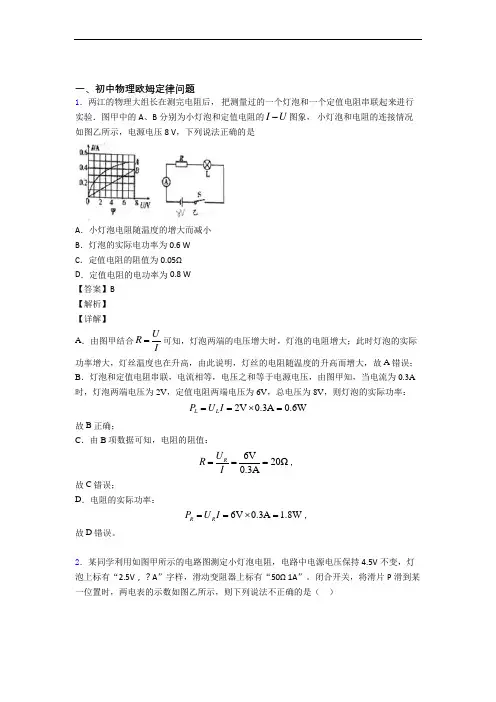

一、初中物理欧姆定律问题1．两江的物理大组长在测完电阻后， 把测量过的一个灯泡和一个定值电阻串联起来进行实验．图甲中的A 、B 分别为小灯泡和定值电阻的I U -图象， 小灯泡和电阻的连接情况如图乙所示，电源电压8 V ，下列说法正确的是A ．小灯泡电阻随温度的增大而减小B ．灯泡的实际电功率为0.6 WC ．定值电阻的阻值为0.05ΩD ．定值电阻的电功率为0.8 W 【答案】B 【解析】 【详解】 A ．由图甲结合UR I=可知，灯泡两端的电压增大时，灯泡的电阻增大；此时灯泡的实际功率增大，灯丝温度也在升高，由此说明，灯丝的电阻随温度的升高而增大，故A 错误； B ．灯泡和定值电阻串联，电流相等，电压之和等于电源电压，由图甲知，当电流为0.3A 时，灯泡两端电压为2V ，定值电阻两端电压为6V ，总电压为8V ，则灯泡的实际功率：2V 0.3A 0.6W L L P U I ==⨯=故B 正确；C ．由B 项数据可知，电阻的阻值：6V20Ω0.3AR U R I ===， 故C 错误；D ．电阻的实际功率：6V 0.3A 1.8W R R P U I ==⨯=，故D 错误。
2．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V 不变，灯泡上标有“2.5V ，？A ”字样，滑动变阻器上标有“50Ω 1A ”。
闭合开关，将滑片P 滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（ ）A ．此时灯泡的电阻为8ΩB ．此时灯泡和滑动变阻器的阻值之比为8∶7C ．该电路能探究串联电路电流的特点D ．该电路能探究电流与电压的关系 【答案】D 【解析】 【分析】由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。
【详解】 A ．此时灯泡电阻L 2.4V8Ω0.3AU R I === 故A 正确，不符合题意； B ．滑动变阻器两端电压L = 4.5V 2.4V 2.1V U U U -=-=滑此时灯泡与滑动变阻器的阻值之比L L 2.4V 82.1V 7R U R U ===滑滑 故B 正确，不符合题意；C ．利用该电路可以探究串联电路电流特点，故C 正确，不符合题意。
2014年中考物理一轮复习专题15：欧姆定律配套检测
2014年中考物理一轮复习专题15：欧姆定律配套检测1、（2013德阳）由欧姆定律公式I=U／R变形得R=U／I，对此，下列说法中正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．当导体两端的电压为零时，导体的电阻也为零D．导体的电阻跟导体两端的电压和通过导体的电流无关2、（2013襄阳）如图所示电路，电源两端的电压一定，当开关S1闭合、S2断开时，电流表和电压表示数分别为I1、U1；当再闭合S2，且将滑片P适当右移后，电流表和电压表示数分别为I2、U2，则下列叙述一定正确的是（）A．I1﹥I2 U1﹥U2 B．U1﹤U2 I1大于、小于或等于I2都有可能C．U1﹤U2 I1=I2 D．I1﹥I2 U1大于、小于或等于U2都有可能3、（2013泉州）如图所示的电路中，电源电压不变，闭合开关S1、S2，电压表示数为U1；接着只断开开关S2，此时电压表示数为U2，若已知U1∶ U2 = 5∶3，则电阻R1和R2的阻值之比是（）A．1∶2 B．2∶3 C．3∶2 D．5∶34、（2013日照）某型号天燃气泄漏检测仪器的电路如图甲所示，图中R为气敏电阻，其阻值R与天然气浓度β的变化关系如图乙所示，已知R0为定值电阻，电源电压恒定不变，用此仪器检测天然气是否泄漏，则下列判断正确的是（）A．天然气浓度增大时，电压表示数变小B．天然气浓度减小时，电流表示数变大C．天然气浓度增大时，电路消耗的总功率变小D．无论天然气浓度怎样变化，电压表与电流表示数的比值不变5、（2013广州）如图所示，灯泡 L1 比 L2亮，电压表 V2示数为 6V，下列说法正确的是（）A．V1示数为 6V B．V1 示数大于 6V C．V2示数小于 6V D．V 2示数大于 6V6、（2013武汉）下列图象中，能正确表示定值电阻上的电流与两端电压关系的是（）7、（2013威海）如图所示电路，电源电压为12V，闭合开关S，移动滑动变阻器的滑片P，小灯泡始终不亮，电流表示数为零，电压表示数为12V，则电路发生的故障可能是（）A．开关接触不良 B．电流表断路 C．滑动变阻器断路 D．灯泡断路8、（2013绵阳）在探究一个用电器中电流随电压变化关系时，李芳连接好的电路如图所示．闭合开关，发现电流表、电压表均有示数，调节滑动变阻器，电流表、电压表示数都不变化．李芳连接的电路有不妥之处，改正的方法是（）A．将导线K的a端移至接线柱A B．将导线L的b端移至接线柱BC ．将导线L 的b 端移至接线柱D D ． 将导线M 的c 端移至接线柱B9、（2013武汉）如图所示的电路中，电源电压保持不变，R 2、R 3是两个定值电阻。
中考物理压轴题专题欧姆定律的经典综合题及答案解析

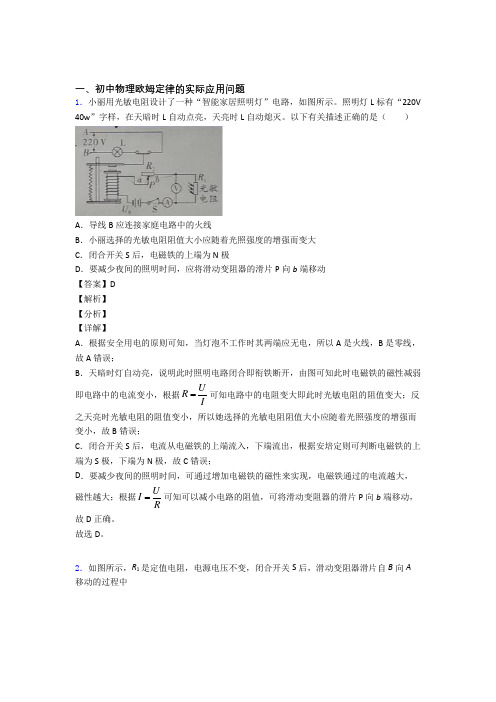

一、初中物理欧姆定律的实际应用问题1．小丽用光敏电阻设计了一种“智能家居照明灯”电路，如图所示。
照明灯L标有“220V 40w”字样，在天暗时L自动点亮，天亮时L自动熄灭。
以下有关描述正确的是（）A．导线B应连接家庭电路中的火线B．小丽选择的光敏电阻阻值大小应随着光照强度的增强而变大C．闭合开关S后，电磁铁的上端为N极D．要减少夜间的照明时间，应将滑动变阻器的滑片P向b端移动【答案】D【解析】【分析】【详解】A．根据安全用电的原则可知，当灯泡不工作时其两端应无电，所以A是火线，B是零线，故A错误；B．天暗时灯自动亮，说明此时照明电路闭合即衔铁断开，由图可知此时电磁铁的磁性减弱即电路中的电流变小，根据URI=可知电路中的电阻变大即此时光敏电阻的阻值变大；反之天亮时光敏电阻的阻值变小，所以她选择的光敏电阻阻值大小应随着光照强度的增强而变小，故B错误；C．闭合开关S后，电流从电磁铁的上端流入，下端流出，根据安培定则可判断电磁铁的上端为S极，下端为N极，故C错误；D．要减少夜间的照明时间，可通过增加电磁铁的磁性来实现，电磁铁通过的电流越大，磁性越大；根据UIR=可知可以减小电路的阻值，可将滑动变阻器的滑片P向b端移动，故D正确。
故选D。
2．如图所示，R1是定值电阻，电源电压不变，闭合开关S后，滑动变阻器滑片自B向A 移动的过程中A ．电压表 V 1 示数变小，V 2 示数变大，电流表 A 的示数变大B ．电压表 V 1 示数与电流表 A 示数之比不变，电压表 V 2 示数与电流表 A 示数之比变大C ．电流表 A 的示数变大，电路消耗的总功率变大，电压表 V 2 示数变小D ．电压表 V 2 示数变化量与电流表 A 示数变化量之比不变【答案】CD【解析】【详解】由图可知，定值电阻R 1与滑动变阻器R 2串联，电流表测电路电流，V 1并联在定值电阻两端，测R 1两端电压，V 2并联在定值电阻两端，测R 2两端电压；A ．当滑动变阻器的滑片自B 向A 移动时，R 2的阻值减小，则通过的电流变大，即电流表示数变大，根据U=IR ，R 1是定值电阻，阻值不变，通过的电流增大，则分得的电压增大，即V 1的示数变大，根据串联分压的特点以及电源电压恒定，则R 2分得的电压就减小，即V 2的示数减小，故A 项不符合题意；B ．电压表 V 2 示数与电流表 A 示数之比，即R 2的阻值在减小，电压表 V 1 示数与电流表 A 示数之比，即R 1的阻值是一个定值，故B 项不符合题意；C ．电路消耗的总功率根据公式P=UI 可知，电源电压不变，通过的电流增大，则电路消耗的总功率变大，故C 项符合题意；D ．根据串联分压的特点，则有211U U U U IR =-=-，211U U U U I R '''=-=-，则()()221111U U U U I R U IR I I R IR '''=-=---=-=-，即 21U R I=-， 所以，电压表 V 2 示数变化量与电流表 A 示数变化量之比不变，故D 项符合题意。
中考物理专题复习欧姆定律的综合题含详细答案

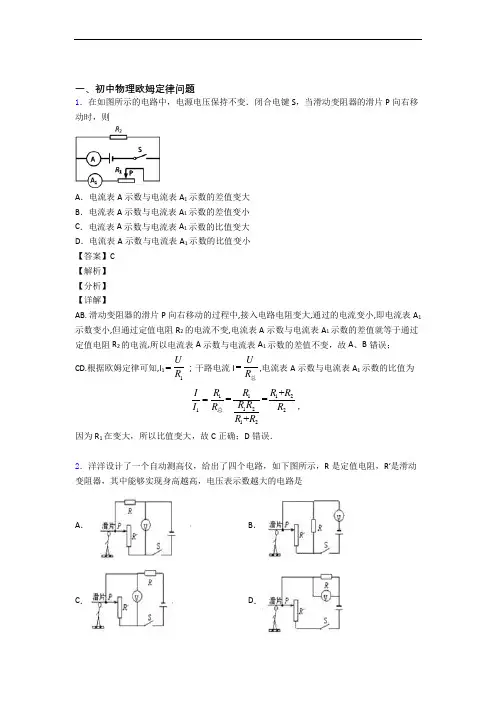

一、初中物理欧姆定律问题1．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，则A．电流表A示数与电流表A1示数的差值变大B．电流表A示数与电流表A1示数的差值变小C．电流表A示数与电流表A1示数的比值变大D．电流表A示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】AB. 滑动变阻器的滑片P向右移动的过程中,接入电路电阻变大,通过的电流变小,即电流表A1示数变小,但通过定值电阻R2的电流不变,电流表A示数与电流表A1示数的差值就等于通过定值电阻R2的电流,所以电流表A示数与电流表A1示数的差值不变，故A、B错误；CD.根据欧姆定律可知,I11UR=；干路电流IUR总=,电流表A示数与电流表A1示数的比值为1112121212+==+R R R RIR RI R RR R=总，因为R1在变大，所以比值变大，故C正确；D错误．2．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是A．B．C．D．【答案】C【解析】【详解】A．由图知，R与R′串联，电压表并联在电源两端测电源的电压，其示数不随滑片的移动而变化，故A不符合题意；B．由图知，R与R′并联，电压表串联在电路中测电源的电压，其示数不随滑片的移动而变化，故B不符合题意；CD．电路中R与R′串联，当身高越高时，滑片上移，R′接入电路中的电阻越大，电路中的总电阻越大，由UIR=可知，电路中的电流越小，由U IR=可知，R两端的电压越小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，R′两端的电压变大；C选项中电压表测R′两端的电压，身高越高时，其示数越大，故C符合题意；D选项中电压表测R两端的电压，身高越高时，其示数越小，故D不符合题意．故选C．3．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。
(2014中考必备)中考物理试题分类精粹：专题十三：欧姆定律(精编精析)
专题十三：欧姆定律基础达标1．（2013•德阳）由欧姆定律公式I= U/R变形得R= U/I，对此，下列说法中正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．当导体两端的电压为零时，导体的电阻也为零D．导体的电阻跟导体两端的电压和通过导体的电流无关2．（2013•柳州）如图所示，电路中电流为0.2A．如果给原来的电池再串联一节相同电池，那么电路中的电流变为（）A． 0.8A B． 0.4A C． 0.2A D．0.1A2题3题4题3．如图所示的电路，电源电压为3V．当开关S闭合后，却只有一只灯泡发光，且电压表示数为3V．由这一现象判断电路的故障是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路4．（2013•玉林）如图所示，用铅笔芯做成一个滑动变阻器，当铜环从铅笔芯的a端向b端滑动时，电压表示数和小灯泡亮度的变化情况是（）A．电压表示数变大，灯变亮B．电压表示数变小，灯变亮C．电压表示数变小，灯变暗D．电压表示数变大，灯变暗5．（2013•德阳）在如图所示的电路中，闭合开关S后，灯泡L1不亮，L2亮，电压表无示数，其故障原因可能是（）A． L1断路 B． L2断路C．Ll短路D．L2短路5题6题7题8题6．（2013•福州）图是一个环境温度监控电路原理图．电源电压不变，R0为定值电阻，R是用半导体材料制成的热敏电阻，其电阻值会随温度的升高而变小．若环境温度升高，闭合开关S．则（）A．热敏电阻R的阻值变大B．电压表的示数变大C．通过电阻R的电流变小D．电阻R两端电压变大7．（2013•潍坊）如图所示，电源电压保持6V不变，灯泡L与定值电阻R串联，灯泡L的电阻为10Ω，R的阻值为20Ω，闭合开关后，发现灯泡不亮，电压表示数为6V，则电流表可能出现的情况是（）A．电流表无示数B．电流表示数为0.3AC．电流表示数为0.2A D．电流表示数为0.6A8．（2013•兰州）如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮．调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮．出现这一现象的原因可能是（）A．灯泡L2灯丝断了B．滑动变阻器短路了C．灯泡L2短路了D．滑动变阻器接触不良9．（2013•岳阳）如图所示，电源电压保持不变，闭合开关，滑动变阻器的滑片向左移动过程中（）A．滑动电阻器阻值变大B．灯泡亮度变大C．电流表示数变小D．电压表示数变小9题10题11题10．（2013•盐城）小明将酒精气体传感器、电阻R与电压表组成如图所示电路，闭合开关，将传感器逐渐靠近装有酒精的杯口上方，发现电压表示数逐渐增大，此过程中（）A．通过传感器的电流逐渐减小B．传感器两端的电压逐渐增大C．传感器的电阻逐渐减小D．传感器的电阻逐渐增大11．（2013•威海）如图所示电路中，电源电压不变，R1为定值电阻，R为滑动变阻器，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是（）A．电压表示数变小，电流表示数变大B．电压表示数变小，电流表示数变小C．电压表示数变大，电流表示数变小D．电压表和电流表的示数的比值不变12．（2013•宿迁）如图是一种自动测定油箱内油面高度的装置，R2是滑动变阻器，它的金属滑片连在杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，当油面上升时（）A．电压表和油量表示数都变小B．电压表和油量表示数都变大C．电压表示数变大，油量表示数变小D．电压表示数变小，油量表示数变大12题13题14题15题13．（2013•株洲）把长短相同、粗细不同的两根镍镉合金线串联接入电路，电路如图所示，则电路中（）A．粗导体的电阻大于细导体的电阻B．粗导体的电阻等于细导体的电阻C．粗导体两端电压大于细导体两端电压D．粗导体两端电压小于细导体两端电压14．（2013•营口）如图所示的电路中，电源两端的电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移，下列说法中正确的是（）A．电流表A的示数变小B．电压表Vl的示数不变C．电压表V2的示数变大D．电压表Vl与电压表V2的示数之和保持不变15．（2013•恩施州）在做“探究电流与电阻的关系”实验中，小翔连接了如图所示的电路．他先在电路的A、B间接入10Ω的电阻，移动变阻器的滑片，读出电压表与电流表的示数；记录数据后，改用15Ω电阻替换10Ω电阻，闭合开关，接下来他的实验操作应该是（）A．观察电压表，向右移动滑片，读取电流数据B．观察电流表，向右移动滑片，读取电压数据C．观察电压表，向左移动滑片，读取电流数据D．观察电流表，向左移动滑片，读取电压数据16．（2013•南充）家庭照明电路的电压是_________；大量实验表明，导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、_________和横截面积．17．（2013•上海）10秒内通过某导体横截面的电荷量为6库，通过导体的电流为_________安，该导体两端的电压为6伏，该导体的电阻为_________欧．若将该导体两端的电压改变为10伏，它的电阻为_________欧．18．（2013•宜昌）把5Ω的电阻R1跟15Ω的电阻R2串联起来，接在电压是6V的电源上，通过R1的电流是_________A，R2两端的电压是_________V．19．（2013•临沂）在测量小灯饱电阻的实验中．正确连接电路并闭合开关后，电压表和电流表的示数如图所示．则流过小灯泡的电流为_________A，小灯饱的电阻为______Ω．19题20题21题20．（2013•黑龙江）在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示．则由图可知，元件A的电阻为_________Ω．将A和B并联后接在电压为2.5V 的电源两端，则通过A和B的总电流是_________A．21．（2013•岳阳）如图所示是A、B两定值电阻的U﹣I图象，由图象中信息可知；通过A 导体的电流为0.2A时，A导体两端电压为_________V；若将A、B两电阻并联接在4V 电源的两端，则电路中干路里的电流为_________A．22．（2013•荆州）如图所示，闭合开关S后，向右适当移动滑动变阻器滑片P的过程中，电流表的示数_______（选填“变大”、“变小”或“不变”）；移动滑片时应注意________．22题23题24题23．（2013•吉林）在探究“电流与电压的关系”的实验中，开关闭合前，滑动变阻器的滑片应调到_________位置，分别采用5Ω、10Ω、15Ω的电阻进行实验，目的是_________．如图是根据实验数据绘制的图象，由图象可知：电阻一定时，导体中的电流与加在这段导体两端的电压成_________关系；由该图象还能得出电流与_________之间的关系．24．（2013•常州）为探究影响导体电阻大小的因素，小明找到了不同规格的导线，如表所示．（1）要探究电阻大小与导体长度的关系，应选择_________和_________两根导线进行实验；（2）要探究电阻大小与导体材料的关系，应选择_________和_________两根导线进行实验；（3）小明用A、C两根导线探究了电阻大小与导体横截面积的关系，则导线C的长度应为_________．25．（2013•兰州）如图所示的电路，AB和CD均为镍铬合金线．闭合开关后，通过观察___，可以比较出合金线电阻的大小，这种研究方法叫_________（填“等效替代法”或“转换法”）．这个实验装置是研究电阻大小与导体_________的关系．25题26题27题26．（2013•兰州）某同学利用如图所示的电路探究“电流与电压、电阻的关系”．实验开始时，滑动变阻器的作用是_________．在探究通过导体的电流与导体两端电压关系时，应保持_________不变；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是_________．27．（2013•菏泽）如图所示，电源电压为12V，用笔画线代替导线，将图中元件连接成电路，要求：电压表测量灯泡两端的电压，当滑动变阻器的滑片向左移动时，灯泡变亮．28．（2013•荆门）某班在进行测定小灯泡阻值的实验中（1）某小组根据已有器材，连接了实物电路如图所示，请根据实物连接图在框内画出对应的电路图．（2）电路接通前，小明用开关试触，先是发现电流表示数如图所示，则产生的原因是．小明调整电路后发现电压表示数如图，则产生的原因是_________．29．（2013•徐州）用如图所示电路测量一个定值电阻R的阻值．（1）电压表和电阻R的连接关系为_________联．（2）闭合开关后，电流表没有示数，下列原因分析错误的是_________A．电流表损坏B．电压表损坏C．电流表和电压表位置互换D．电源没电（3）问题解决后，测得三组电压、电流值如下表所示，则R的阻值为_________Ω．30．（2013•黄石）在“测量未知定值电阻R x的阻值”实验中，请回答如下问题：（1）请将图1a连接的实物图在方框内画出对应的电路图．（2）某同学连完电路后，用开关试触发现电流表、电压表分别出现了如图1b、图1c所示情况，则电流表产生此现象的原因是_________；电压表产生此现象的原因是_______（3）某同学将电路错误地连接成了如图2电路所示情形，实验得到了多组U、I值，如下表格所示，请根据题中所给数据描点作图．31.（2013•日照）如图所示的电路中，电源电压不变，电阻R1的阻值为20Ω．当断开开关S1和S2，闭合开关S3时，电流表的示数为0.50A；当断开开关S2，闭合开关S1、S3时，电流表的示数为0.90A．求：（1）电阻R2的阻值．（2）断开开关S1和S3，闭合开关S2时，加在电阻R1两端的电压．能力提高1．（2013•山西）如图是某种“呼气式酒精测试仪”的原理简图，其中R2为定值电阻，R1是酒精气体传感器，其电阻随酒精气体浓度增大而减小，则（）A．酒精浓度越高，电压表示数越大B．酒精浓度越低，电流表示数越小C．酒精浓度越高，电源电压与电流表示数的乘积越小D．酒精浓度越低，电压表与电流表示数比值越小．1题2题3题2．（2013•黄石）如图所示电路，当滑动变阻器滑片P向a端滑动的过程中，电流表，电压表示数变化情况是（）A．电流表示数变大B．电流表示数变小C．电压表示数变大D．电压表示数变小3．（2013•锦州）如图所示电路中，电源电压恒定不变，闭合开关S后，滑动变阻器的滑片P自a向b移动的过程中（）A．小灯泡亮度变暗B．电压表V1的示数变大C．电压表V2的示数与电流表A的示数之比不变D．电路消耗的总功率变小4．（2013•包头）在如图所示电路中，当开关S1闭合时，为使电流表、电压表的示数都减小，下列操作正确的是（）A．断开开关S2，滑片P向左移动B．断开开关S2，滑片P向右移动C．保持滑片P位置不动，使开关S2由闭合到断开D．保持滑片P位置不动，使开关S2由断开到闭合4题5题6题7题5．（2013•乌鲁木齐）如图所示，AB为铅笔芯．其电阻与长度成正比，当两个电流表均接0～0.6A量程时，改变滑片P在铅笔芯上的位置，两个电流表示数的最大与最小比值为2：1，滑片P允许滑动的长度范围cd为10cm；当两个电表均接0～3A量程时，滑片P允许滑动的长度范围为（）A． 30cm B． 28cm C． 26cm D． 24cm6．（2013•哈尔滨）如图所示电路，电源电压保持不变，其中R0、R1为定值电阻，闭合开关，当把滑动变阻器的滑片从右端调到左端过程中，下列说法中正确的是（）A．电流表A示数变小B．电压表V1示数变小C．电压表V2示数变小D． R0两端的电压变小7．（2013•南充）如图所示的电路中，电源电压恒定，R1为定值电阻．闭合开关S，滑动变阻器R2的滑片P由b端移到a端的过程中，下列说法正确的是（）A．电压表和电流表的示数都变大B．电压表和电流表的示数都变小C．电压表的示数变大，电流表的示数变小D．电压表的示数变小，电流表的示数变大8．（2013•泰安）如图所示，当开关S闭合，滑动变阻器的滑片P由右端向左滑向中点处的过程中（）A．电压表V的示数变小，电流表A2示数变大B．灯泡变亮，电流表A2示数变小C．电压表V的示数不变，灯泡亮度不变D．电流表A1示数不变，电流表A2示数变大8题9题10题9．（2013•滨州）如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向左滑动时，下列说法中正确的是（）A．电流表示数变小，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表示数变大，电压表示数变小D．电流表示数变大，电压表示数变大10．（2013•潍坊）如图所示的电路中，电源电压不变，当开关S由闭合变为断开时，下列说法正确的是（）A．电流表A1、A2的示数都变小B．电流表A1的示数不变，A2的示数变小C．灯泡L1亮度变暗，电路消耗的总功率变小D．灯泡L2亮度不变，电路消耗的总功率变大11．（2013•扬州）检查驾驶员是否饮酒设备的电路如图甲，R为酒精气体传感器，其阻值随酒精气体浓度的变化曲线如图乙，R0为定值电阻，电源电压不变．当检测酒精气体浓度增大时（）A．电流表示数减小B．电压表示数减小C．电路总电阻增大D．电路总功率增大11题12题12．（2013•雅安）如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片P向右移动时，下列说法正确的是（）A．电流表示数变大，电压表与电流表示数之比变大B．电流表示数变小，电压表与电流表示数之比不变C．电流表示数变大，电压表与电流表示数之比不变D．电压表示数变大，电压表与电流表示数之比变大13．（2013•上海）在如图所示的电路中添加一根完好的导线，连接A，B，C，D四点中的两点：①为避免实验中电源短路，导线不能连接_________两点．②在避免电源短路的情况下，若导线连接的是_________两点，则闭合电键S前后，电路中的一个电表的示数始终为零．13题14题15题16题14．（2013•广安）小明在实验室设计如图所示的电路测量电阻R的阻值．已知R0=20Ω，S1、S2都闭合时，电压表示数为6V，只闭合S1时，电压表示数接近6V，电路可能出现的故障是_________．小明检查电路排除故障后，只闭合S1时，电压表示数为2V，则R的阻值为_________．15．（2013•镇江）如图所示电路，电阻R1=3Ω，R2=2Ω．闭合开关S，电流表A的示数______，电流表A1的示数_________（以上两空选填“变大”、“变小”或“不变”），电压表V的示数变化与电流表A的示数变化之比等于_________Ω．16．（2013•德阳）在如图所示的电路中，电源电压保持不变，闭合电键S后，当滑片P向左移动时，电流表示数将_________（选填“变大”、“变小”或“不变”）．当滑片P分别在滑动变阻器的两个端点a和d、中点c和图中b位置，电压表的示数从小到大的顺序分别为0V、2V、3V和4V，则在图示b位置时电压表示数应为_________伏．17．在如图1所示电路中，闭合开关S后，电压表示数为2V，两个电流表的指针在如图2所示的同一位置．则通过电灯L1的电流I1=_________A；通过电灯L2的电流I2=_________A，L1的电阻为_________Ω．17题18题19题20题18．（2013•云南）如图所示为分别测量小灯泡L和定值电阻R后得到的I﹣U关系图线．由图可知，随着电压的升高，L的阻值逐渐变_________，R的阻值为_________Ω．19．（2013•吉林）为粗略测定一个滑动变阻器的最大电阻R，小明按如图正确连成电路．其中电源电压大于6V，电压表仅有0﹣3V量程可用，灯泡L的额定电压是3V、电阻是R0（阻值不变）．实验步骤：（1）使滑片P处于阻值最大的位置，闭合开关S，电压表示数为U1；（2）调节滑动变阻器的滑片P至中间位置，电压表示数为U2，此时滑动变阻器连入电路中的电阻为R′．由导体电阻与_________的关系可知R′=0.5R，则R=_________（用相应的字母表示）．假如滑动变阻器的阻值太大，电压表示数会_________，导致误差太大．这种情况下，只需要再增加_________（限一种器材），仍可粗略测定滑动变阻器的最大电阻R．20．（2013•金华）如图所示电路图，电源电压恒定．当开关S1、S2断开，S3闭合时，电流表的读数为0.50安，电压表的读数为2.50伏．当开关S1、S2闭合，S3断开时，由于R1、R2中有一个电阻出现故障，电流表的读数为0.60安，电压表的读数为3.00伏．则电源电压为_________伏，电路中出现的故障是_________．21．（2013•泰州）如图所示是“探究通过导体的电流与电压、电阻的关系”的电路图．所用实验器材是：电源（6V）、电流表（0～0.6A）、电压表（0～3V）、电阻箱（0～999.9Ω）、滑动变阻器（40Ω 2A）、开关、导线若干．表一：实验序号电压U/V 电流I/A1 1.0 0.202 1.5 0.303 2.0 0.40（1）探究电流与电压的关系时，所测得的几组电流、电压值见表1．分析表中数据可知：电阻箱接入电路的阻值为_________Ω；当导体的电阻一定时，通过导体的电流与导体两端的电压成_________关系．（2）探究电流与电阻的关系时，应调节_________改变接入电路中的阻值，并调节_________使电压表的示数保持相同，读出电流值，所测得几组数据见表2．分析表中数据可知：电阻箱两端的电压为_________V；当导体两端电压一定时，通过导体的电流与导体的电阻成_________关系．（3）就本实验所用器材，在探究电流与电阻的关系时，若保持电阻箱两端的电压为2V，为能完成实验，电阻箱可接入电路的阻值范围是_________Ω至_________Ω（保留一位小数）．22．（2013•郴州）在探究“电压一定时，电流跟电阻的关系”的实验中，设计电路图如图甲所示．（1）连接电路前，开关必须_________．（2）请请根据图甲电路图用笔画线代替导线将图乙所示实物连接成完整电路（导线不允许交叉）（3）连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压．造成这一现象的原因可能是_________A．电流表坏了；B．滑动变阻器短路；C．电阻处接触不良；D．电阻短路．（4）排除电路故障进行实验，多次改变R的阻值，调节滑动变阻器，使电压示数保持不变，实验数据记录如下表．其中第5次实验电流表示数如图丙所示，其读数为_________A．实验次数 1 2 3 4 5电阻R/Ω 5 10 15 20 25电流I/A 0.6 0.3 0.2 0.15（5）实验结果是：_________．23．（2013•日照）如图所示的电路中，电源电压不变，电阻R1的阻值为20Ω．当断开开关S1和S2，闭合开关S3时，电流表的示数为0.50A；当断开开关S2，闭合开关S1、S3时，电流表的示数为0.90A．求：（1）电阻R2的阻值．（2）断开开关S1和S3，闭合开关S2时，加在电阻R1两端的电压．24．（2013•长春）在探究电流与电阻关系的实验中，电源电压为15V且保持不变，滑动变阻器上标有“20Ω3A”字样，实验中所用的四个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω．（1）用笔画线代替导线将电路连接完整（如图）（2）小明在a、b间接入5Ω的电阻时，调节滑动变阻器的滑片，读出电流表的示数为1.0A．断开开关，保持滑片的位置不变，用10Ω的电阻替换5Ω的电阻，闭合开关，要得到正确的实验结论，应将滑片向_________端移动，读数时电流表示数为____A．（3）断开开关，再用15Ω的电阻替换10Ω的电阻继续实验时，无论怎样移动滑动变阻器的滑片都不能完成实验，为了使这四个电阻都能为实验所用，应控制a、b间电压不低于__V．25．（2013•泰州）如图（甲）所示是测量定值电阻R x阻值的实验电路．（1）请将实验电路用笔划线代替导线连接完整．（2）连好电路后闭合开关，发现电流表无示数，电压表有示数，电路的故障可能是_________断路．排除故障后，移动滑动变阻器的滑片，当电压表的示数为2.4V时，电流表的示数如图（乙）所示，则通过电阻的电流为_________A，阻值为_________Ω．（3）实验结束后，老师向同学们提出：“如果不适用电压表，再提供一只已知阻值的定值电阻R0，能否设计一个也能测量R x阻值的实验”．如图丙是小明设计的实验电路图，他的做法是：将S接到a时，读出电流表的示数I1；再将接到b，读出电流表的示数I2；I2R x=I1R0由可得R x=．试对小明的方案做出评价（必须简要说明理由）26．（2013•潍坊）现有下列器材：蓄电池（6V）、电流表（0～0.6A，0～3A）、电压表（0～3V，0～15V）、定值电阻（若干）、开关、滑动变阻器和导线，要利用这些器材探究”电压不变时，电流与电阻的关系“，要求：（1）请根据图甲将图乙中未完成的电路连接起来．（2）实验中多次换用不同阻值的定值电阻，并调节滑动变阻器的滑片，使电压表示数保持不变，读出对应于不同阻值的电流表示数，并记于表格中，请你利用表格中的数据，在坐标纸上（如图丙）画出导体中的电流随电阻变化的图象．实验次数 1 2 3 4 5 6电阻R/Ω510 15 20 25 30电流I/A 0.6 0.3 0.2 0.15 0.12 0.1（3）在做完第一次实验后，接下来的操作是：断开开关，将5Ω的定值电阻更换为10Ω的定值电阻，再将滑动变阻器的滑片滑到_________端（选填“A”或“B”），然后闭合开关，移动滑片，使电压表示数为_________V时，读出电流表的示数．（4）为完成整个实验，应该选取哪种规格的滑动变阻器_________A、50Ω 1.0AB、50Ω0.5AC、20Ω 1.0AD、20Ω0.5A．27．（2013•德州）在“电阻上的电流跟两端电压的关系”的实验中，小莉将实物连接成如图甲所示的电路．（1）根据实物图请在图乙方框中画出对应的电路图．（2）实验时，调节滑动变阻器，测出电阻R两端的电压和对应的电流值如下表所示．由表中数据可知，小莉实验时所选用电阻R的阻值为_________Ω，分析实验数据可以得出的结论是：_________．U/V 0.5 1.0 1.5 2.0 2.5I/A 0.1 0.2 0.3 0.4 0.5（3）将图甲中的电阻R换成一个额定电压为3.8V、阻值约为10Ω的小灯泡后，还可以测小灯泡的电功率．若要测该小灯泡的额定功率，则在图甲电路中必须改动的地方是：①___ ②_________．28．（2013•自贡）谢敏同学利用电压表和电流表测量电阻R1的阻值（约9Ω），电源选用两节干电池．（1）按图甲电路，将图乙中电流表正确连入电路．（2）该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3 V 不变，你认为发生故障的原因可能是_________或_________．（3）清除故障后，小明将滑片P向左滑动时，电压表示数将_________（填“增大”“减小”或“不变”），当P滑到某一位置时，两表读数如图丙所示，由此可知R=_________Ω．你认为这个结果可靠吗_________？理由是_________．29．（2013•金华）某实验小组做“测定一组电阻R1、R2、R3的阻值”的实验，电路图如图甲所示．已知电阻R1约为2欧，电阻R2约为5欧，电阻R3约为20欧．该实验供选用的器材有：A、电源（电压恒定9伏）B、电流表（量程0～0.6安）C、电压表（量程0～3伏）D、开关、导线若干E、滑动变阻器（最大电阻10欧，额定电流1.5安）F、滑动变阻器（最大电阻20欧，额定电流1.5安）G、滑动变阻器（最大电阻60欧，额定电流0.6安）H、滑动变阻器（最大电阻70欧，额定电流0.1安）（1）为了测定R1、R2、R3的阻值，实验中应选用的滑动变阻器是_________（填字母编号）．（2）根据实验电路图，请在答题纸上用划线当导线完成实物图乙的连接．（3）某次实验中，实验操作正确，电流表的示数和电压表的示数如图丙所示，则电阻两端的电压为_________伏，电阻的阻值为_________欧．30．（2013•莆田）用图甲所示的电路探究“电压一定时，通过导体的电流与电阻的关系”，已知电源电压恒为4V，实验用到的定值电阻R分别是5Ω、10Ω、15Ω、20Ω、25Ω．（1）根据电路图甲，将乙图中实物电路连接完整（导线不能交叉）．（2）闭合开关前，将滑动变阻器滑片移至_________（填“A”或“B”）端．将5Ω的电阻接入电路，闭合开关，调节滑动变阻器的滑片，直到电压表示数为2.5V，记下电流表示数．（3）换用不同的电阻，调节滑动变阻器的滑片，使电压表示数为_________V，记下电流表的示数．（4）经多次实验，得到如图丙所示的电流I随电阻R变化的图象，由图象可得出：电压一定时，_________．（5）为了让提供的电阻都能用到，滑动变阻器的最大阻值应不小于_________Ω．31．（2013•武汉）图甲是测量小灯泡（U额=2.5V）电阻的电路．电源电压恒为4V．（1）请将图甲中的电路连接完整．（要求滑片P向右滑动时电灯变亮，导线不允许交叉）（2）实验中，滑动变阻器除了保护电路外，还可以_________．（3）下表是记录的部分实验数据，图乙是第1次实验中电流表的示数，该示数为_________ A．这5次实验中，灯泡电阻的最大值为_________Ω（结果保留两位小数）．为了完成这5次实验，应该选取最大阻值不小于_________Ω的滑动变阻器．实验次数 1 2 3 4 5电压 2.5 2.0 1.5 1.0 0.5电流_________0.22 0.19 0.16 0.1032．（2013•雅安）在图1所示的电路中，电源电压保持6伏不变，R1的阻值为10欧．闭合电键S，电压表的示数如图2所示．（1）求通过电阻R1的电流．（2）求电阻R2的阻值．（3）现有阻值分别为2欧、10欧、50欧、100欧的四个定值电阻，请选择其中一个定值电阻替换电路中的电阻R2，要求：电压表选择合适的量程后，闭合闭合电键S，能使电压表指针偏离零刻度线的角度是原来的一半．请判断：所提供的四个定值电阻是否符合要求，若有符合，请具体说明是哪个电阻，并指出电压表所选用的量程；若不符合，请说明理由．33.（2013•枣庄）为了防止酒驾事故的出现，酒精测试仪已被广泛应用．交警使用的某型号酒精测试仪的工作原理如图所示．电源电压恒为8V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为60Ω．使用前要通过调零旋扭（即滑动变阻器R1的滑片）对酒精测试仪进行调零，此时电压表的示数为6V．（1）电压表的示数为6V时，电流表的示数为多少？（2）电压表的示数为6V时，滑动变阻器R1的电阻值为多少？（3）调零后，R1的电阻保持不变．某驾驶员对着酒精测试仪吹气10s，若电流表的示数达到0.2A，表明驾驶员酒驾，此时电压表的示数为多少？。
中考物理欧姆定律的综合题试题及详细答案
一、初中物理欧姆定律问题1．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是：A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变小，电压表V1的示数变大C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A的示数之比不变【答案】A【解析】【分析】【详解】R1和R2是串联，V1测量的是电源电源，V2测量的是R2两端的电压，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，电流表A的示数变小，电压表V1的示数不变所以A是正确的．2．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是A．电阻R一定断路B．电阻R一定短路C．灯L可能变亮D．灯L的亮度可能不变【答案】C【解析】【分析】【详解】两表一个示数变大，另一示数变小有两种可能：电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮；电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．由以上分析可得，A、B、D判断均错误，C判断正确．3．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是A．B．C．D．【答案】C【解析】【详解】A．由图知，R与R′串联，电压表并联在电源两端测电源的电压，其示数不随滑片的移动而变化，故A不符合题意；B．由图知，R与R′并联，电压表串联在电路中测电源的电压，其示数不随滑片的移动而变化，故B不符合题意；CD．电路中R与R′串联，当身高越高时，滑片上移，R′接入电路中的电阻越大，电路中的总电阻越大，由UIR=可知，电路中的电流越小，由U IR=可知，R两端的电压越小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，R′两端的电压变大；C选项中电压表测R′两端的电压，身高越高时，其示数越大，故C符合题意；D选项中电压表测R两端的电压，身高越高时，其示数越小，故D不符合题意．故选C．4．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4W B．等于4W C．小于4W D．无法确定【答案】A【解析】 【分析】 【详解】 根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W ”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V ，所以这只灯泡消耗的功率大于4W ．5．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V 不变，灯泡上标有“2.5V ，？A ”字样，滑动变阻器上标有“50Ω 1A ”。
14欧姆
2014年中考物理试题分类汇编--欧姆定律一、填空题1．（2006年莱芜市）在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图2所示。
则由图可知，元件A的电阻为Ω；将A和B并联后接在电压为2.5V的电源两端，则通过A和B 的总电流是A。
1题2题4题2．（2006年盐城市）两定值电阻甲、乙中的电流与电压关系如图所示，甲的电阻为Ω；将甲和乙并联后接在电压为2.0V的电源两端，干路中的电流为 A.3．（2006年盐城市）照明电路中甲、乙两盏白炽灯均正常发光，甲灯比乙灯亮一些，则灯丝电阻较大的是；若将这两盏灯串联在照明电路中，它们中较亮的是灯.4．（2006年嘉兴市）如图是一种可以改变收音机大小的电路元件结构示意图，a、b、c是固定的铜片，d是一段弧形电阻，e是一端连接在b上、另一端可在d上滑动的铜片。
为了使滑片e顺时针转动时音量增大（通过该元件的电流增大），应该将该元件的铜片b和铜片接入电路。
5．（2006年福州市）如图12所示，电源电压为6V，并保持不变，当S1、S2闭合，S3断开时，电流表示数为0.5A，则R，的电阻值为Ω；当S1、S3断开，S2闭合时，电压表示数为4V。
则R2的电阻值为Ω；如果电路中只闭合S3，电压表示数是 V。
5题 6题 7题6．（2006年太原市）.图是大型电子地磅的电路图．当称重物时，在压力作用下滑片P向力端滑动，变阻器连人电路的电阻_____，电流表的示数_____．（选填“变大”“变小”或“不变”）．这样把电流对应的重量刻在电流表的刻度盘上，就可以读出被称物体的重量．7.（2006年陕西省课改区）如图所示，闭合开关S后，要使滑动变阻器的滑片向右移动时灯泡变暗，应把F点与滑动变阻器的_ 点用导线连接起来。
8.（2006年陕西省课改区）如图所示电路中，电源电压为3V且保持不变，R=10Ω，滑动变阻器的最大阻值R’＝20Ω.当开关S闭合后，在滑动变阻器的滑片由A端移动到B端的过程中，电流表示数的变化范围是. 9．（2006年北京市）24．如图所示，电源两端的电压为12V，且保持不变，电阻R1与R2的比值是4﹕1。
欧姆定律2014.10
一、计算题1、在图10所示的电路中，R1=6欧，电源电压为9伏，电压表的示数为6伏，电流表的示数为1安。
如果再取一个定值电阻R接入电路，要使电流表的示数变为1.5安，试问：(1)R2的阻值为多大?(2)R的阻值应为多大，以什么方式接入电路?(3)R接入电路后，电压表的读数为多少?2、如图所示定值电阻R1的阻值为10Ω，滑动变阻器R的阻值变化范围是0～20Ω，当滑片P移到R的最左端时电流表的示数为0．6A；当滑片P移到R的最右端时，求电流表和电压表的示数各是多少？3、如图所示电路图中，R1=R2=4欧，R3=3欧，R4=6欧，安培表的电阻不计，当K接通时，安培表的示数为多少?(A、B 另端电压为12伏)二、选择题4、一只不可打开的暗箱如图虚线框内所示，箱内有三个电阻器(用R1、R2、R3表示)与电源串联。
a、b、c、d表示露在箱外的四根接线柱，已知电源电压为6伏。
现因发现电路出现了问题，某实验者使用电压表进行测量检查，测得a、b两点间的电压U1=0；b、c两点间的电压U2接近于6伏，c、d两点间的电压U2=0，再测得a、c两点间的电压与b、c两点间的电压完全相同。
据此，他作出了下列各种判断，你认为正确的应是(A)R1发生了断路，R3发生了短路，只有R2完好；(B)R1发生了短路，R3发生了断路，只有R2完好；(C)R1发生了短路，R2发生了断路，只有R3完好；(D)R3发生了断路，R2发生了短路，只有R1完好。
5、在图所示电路中，电源电压为6伏，R1为2欧。
电压表指示的读数为3.6伏，则通过R2的电流强度为：(A)3安； (B)1.8安；(C)1.2安； (D)条件不足无法计算。
6、 39.如图7所示，三只电阻R1、R2、R3分别以甲、乙、丙三种方式接在同一个电源上。
已知R1=12欧，I2=I1；I3=I1，则R2、R3的大小分别为:(A)R1=12欧，R3=12欧； (B)R2=6欧，R3=12欧；(C)R2=12欧，R3=6欧； (D)R2=R3=6欧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
欧姆定律综合应用题
1、在图1所示的电路中，电源电压保持6伏不变， R1的阻值为10欧。闭合电键S，电压表的示数如图2所
示。
⑴ 求通过电阻R1的电流。
⑵ 求电阻R2的阻值。
⑶ 现有阻值分别为2欧、10欧、50欧、100欧的四个定值电阻，请选择
其中一个定值电阻替换电路中的电阻R2，要求：电压表选择合适的量程后，闭合闭合开关S，能使电压表指针
偏离到图所示电压的一半。
请判断：所提供的四个定值电阻是否符合要求，若有符合，请具体说明是___________电阻，并指出电压表所选
用的量程；若不符合，请说明理由。
2、图13所示为利用滑动变阻器改变电流的电路图，变阻器R2与定值电阻R1串联在电路中，
R1的阻值为10欧，通过电路的电流可在0.1~0.6安范围内调节。
①求当通过电阻R1的电流为0.3安时，电阻R1两端的电压U1。
②要使电路中电流的变化范围达到题设要求，求所选用电源最小电压U的值。
③现有标有“20Ω 3Α”、“50Ω 0.5Α”和“100Ω 1Α”字样的变阻器各一个，请选择符合
电路电流及电源最小电压要求的变阻器。
（a）选择标有_____________字样的变阻器。
（b）通过计算求出所选用的变阻器连入电路的阻值范围。
3、如图甲所示是小华同学设计的一种测定油箱内油量的装置，其中R。为定值电阻，R为压敏电阻，其阻值随
所受压力变化的图像如图乙所示．油量表由量程为0～3V的电压表改装而成，压敏电阻R能够承受的最大压力
为800N。电源电压保持6V不变，压敏电阻受到最大压力时，电压表的示数达到最大值．(g取10N／kg)
求：
⑴则定值电阻R。的阻值为多大?
⑵当压敏电阻R所受压力为400N时，电压表示数是多大？
4、为防止酒驾事故的出现，酒精测试仪被广泛应用。有一种由酒精气体传
感器制成的呼气酒精测试仪，当接触到的酒精气体浓度增加时，其电阻值
降低，如图2甲所示。当酒精气体的浓度为0时，R1的电阻为60 Ω。在
图21乙所示的工作电路中，电源电压恒为8V，定值电阻R2=20Ω。求：
(1) 当被检测者的酒精气体的浓度为0时，电压表的示数是多少；
(2)现在国际公认的酒驾标准是0.2mg/ml ≤酒精气体浓度≤0.8mg/ml，当电流表的示数为0.2A时，试通过计算
判断被检测者是否酒驾。
5、如图所示，电源电压为U=30V，电阻Ro=30欧的滑动变阻器的最大阻值为50欧 。
若所用电压表的量程为0—15V,, 电流表量程为0—0.6A. 如图为了不损坏电流表，滑片P
只能在阻值多大的范围内滑动?
6、冬季，养鸡场为了提高产蛋量，夜间需要在鸡舍里用电热器加热并用灯泡照明；白天只需要在鸡舍里用电热
器加热，不需要用灯泡照明。小阳根据上述要求设计了一种加热照明装置，这个装置的电路图如图25所示，电
阻R1和R2是两个用来加热且阻值不变的电阻丝，灯L的是阻值为242Ω的照明灯泡（不考虑灯丝电阻随温度
的变化），开关S1、S2的通断只有两种状态，一种是同时断开，另一种是同时闭合。该装置从早晨7:00至17:00
处于白天工作状态，连续正常工作10h，这段时间内电流表的示数为5.5A；该装置从17:00至第二天早晨7:00
处于夜间工作状态，连续正常工作14h。已知：电源两端的电压U恒为220V，。求：
（1）画出白天和黑夜工作的等效电路图；
（2）电阻R2的阻值；
（3）该装置处于夜间工作状态时，电流表的示数。
7、随着社会和科技的发展，小汽车已进入寻常百姓家。如图14所示是一种测量小汽车油箱内油量装置的原理
图，它主要由压力传感器R（电阻值随所受压力变化而变化）、油量表A（由电阻可忽略不计的电流表改装而成）、
电源等组成电路。压力传感器R在一定范围内的电阻与所受压力的关系如下表所示，油箱位于压力传感器上，
压力传感器R的上表面面积为5cm2,电源电压为6v
（1） 当油箱和油总重为500N时，压力传感器R上搜到的压强为多大？
（2） 若油箱的质量为8.7kg，当油量表示数为3×10-2m3时，电路中的电流是
多大？ （ ρ汽油=0.71×103㎏/m3）
（3）请指出该电路设计中的不足，并提出你的改进意见。
8、在如图电路中，R1=10Ω，R2=20Ω，闭合开关后，电流表的示数为0.3A．
（1）电阻R1两端的电压是多少？
（2）通过R2的电流是多少？
参考答案
一、综合题
1、（1）0.2A（2）20Ω（3）2Ω和50Ω符合要求
2、①U1＝I1R1 ＝0.3安×10欧＝3伏
②当变阻器的滑片P滑至左端时，变阻器连入电路的电阻为零，通过定值电阻R1的电流最大，即为0.6
安。 U最小＝U1¢＝I1¢R1 ＝0.6安×10欧＝6伏
即电源最小电压为6伏
③“100Ω 1Α” R最大＝U/I²＝6伏/0.1安＝60欧
R2最大＝R最大－R1＝60欧－10欧＝50欧 即所选用的变阻器R2连入电路的阻值范围为0—50欧。
3、80欧 2v
二、计算题
4、解析：（1）当被检测者的酒精气体的浓度为0时，R1的电阻为60 Ω。
由欧姆定律可得酒精气体传感器中电流I====0.1A，
电压表的示数是U1=IR1=0.1A×60Ω=6V。
（2）当电流表的示数为0.2A时, 由欧姆定律I==得
R1=—R2=—20Ω=20Ω。
由甲图可知，R1阻值20Ω对应的酒精气体浓度为0.3 mg/ml，即被检测者呼气的酒精气体浓度为0.3 mg/ml。
0.２mg/ml<0.３mg/ml<0.８mg/ml，属于国际公认的酒驾标准，所以被检测者属于酒驾。
5、20到30欧
6、（1）白天工作的等效电路„„ 黑夜工作的等效电路„„
（2）设白天电路的工作电流为I，则、
IR1+IR2=U
R1+R2==40Ω
又因为：
解得：R1=10Ω,R2=30Ω
（3）设该装置处于夜间工作状态时，电流表的示数为IA
IA=IL+I1 = ==22.91A
7、解：1）P=F/S=500N/5×10-4m2=1×106pa
2)m油=ρ油×V油=0.71×103㎏/m3×3×10-2m3=21.3kg
F=G总=（m油+m箱）g=(8.7kg+21.3kg)*10N/kg=300N
由上表可知此时R的电阻为R=150Ω
I=U/R=6V/150Ω=0.04A
3)当油箱内油量增多，压力达到一定值时，压力传感器的电阻很小，使得电路中电流较大，会超过电流表（油
量表）的量程，甚至发生短路而烧毁电流表（油量表）。
改进方法：应在电路中串联一个阻值合适的定值电阻。
8、（1）电阻R1两端的电压是3V；（2）通过R2的电流是0.15A．
