施工现场临时用电施工方案临时用电施工方案和施工组织设计
施工现场临时用电施工方案临时用电施工方案和施工组织设计一、项目概述施工现场临时用电施工方案，是为了确保施工现场的电力供应安全、可靠、经济、合理，根据我国相关法律法规和行业标准，结合工程特点及现场实际情况制定的。
本方案主要包括临时用电施工组织设计、临时用电设备选型、临时用电线路布局、临时用电安全管理等内容。
二、临时用电施工组织设计1.施工用电负荷估算根据工程规模、施工工艺、设备功率等因素，对施工现场的用电负荷进行估算。
确保电源容量能满足施工现场的用电需求，避免因电源容量不足导致的安全隐患。
2.临时用电系统设计（1）电源接入：根据现场实际情况，选择合适的电源接入方式，如高压供电、低压供电等。
（2）配电室设置：在施工现场设置配电室，确保电源稳定、可靠。
配电室应设置在远离易燃易爆物品、人员密集区域，并采取防火、防盗、防雷等措施。
（3）配电线路布局：根据施工现场的用电需求，合理布局配电线路，确保线路安全、可靠、经济、合理。
（4）配电箱设置：在施工现场设置配电箱，方便施工现场的用电管理。
配电箱应设置在便于操作、维护的位置，并采取防雨、防晒、防尘等措施。
3.临时用电设备选型根据施工现场的用电需求，选择合适的临时用电设备。
主要包括：（1）发电机：根据施工现场的用电负荷，选择合适的发电机，确保电源稳定、可靠。
（2）电缆：根据用电负荷、线路长度等因素，选择合适的电缆规格，确保线路安全、可靠。
（3）配电箱：根据用电需求，选择合适的配电箱，确保配电箱功能齐全、安全可靠。
4.临时用电线路布局（1）电缆敷设：根据现场实际情况，选择合适的电缆敷设方式，如直埋、架空、地埋等。
（2）线路走向：确保线路走向合理，避免交叉、重叠，减少安全隐患。
（3）线路接头：确保线路接头安全、可靠，采用专业的接头设备和技术。
5.临时用电安全管理（1）安全培训：对施工现场人员进行临时用电安全培训，提高安全意识。
（2）安全防护：施工现场应设置安全防护设施，如警示牌、防护网等。
临时用电施工设计方案(含平面布置图及系统图)
临时用电专项方案一、工程概况：本工程为佳和·溪林苑3#、7#楼，位于市府路以北凌西大街以西小扒沟以南，结构形式3#为框架结构、7#楼为剪力墙结构，基础为筏板基础。
3#楼地上十四层，地下人防一层；7#楼地上十七层，地下二层。
层高为：3#楼标准层层高为3.3 米，建筑总高度为47.9 米；7#楼标准层层高为2.8 米，地下二层2.8m，地下一层分别为2.8 米、4.2 米，地上一层门市为3.6 米，地上二层门市为3.3 米，建筑总高度为51.7m。
3#楼建筑面积为13850.8 ㎡，7#楼建筑面积为9648.6 ㎡，总建筑面积为23499.4 ㎡。
本工程由锦州佳和房地产开发有限公司开发新建，锦州市太和区建筑工程公司施工。
根据本工程的特点施工需要，和工程拟用用电设备的数量及用电总容量均满足编制临时用电施工组织设计的要求（设备台数和用电总容量见表）二、编制依据：1、锦州市建筑设计研究院设计的建筑结构施工图；2、本工程的施工组织设计；3、锦州市建筑设计研究院的“岩土工程勘察报告” ；4、中国建筑工业出版社出版的“建筑施工安全技术手册” ；5、中国建筑工业出版社出版的“建筑施工手册” ；6、建筑工程施工现场管理制度；7、施工进度安排和现场施工条件。
8、按规范要求编制临时用电施工组织设计根据JGJ46—2005《施工现场临时用电安全技术规范》的要求，本工程施工现场临时用电配电系统必须采用：1、采用三级配电系统；2、采用TN-S 接零保护系统；3、采用二级漏电保护系统。
必须履行“编制、审核、批准”程序，由电气工程技术人员组织编制，经由安全部、技术部及专业技术负责人、总工程师、专业监理工程师、总监理工程师审核批准后方可实施，施工技术人员一定要按照技术标准、规程规范、设计要求组织施工，如有变更必须经有关专业技术人员同意（签字）方可变动。
为此，特编制本工程临时用电施工组织设计。
三、现场勘探：1、根据在建工程的施工组织设计和施工进度计划安排，总平面图和拟定的临时用电平面布置图，确定所用机械设备的位置和三级配电的层次及导线架设（地埋）的布置等。
工程临时用电施工方案(3篇)
第1篇一、工程概况本工程为XX项目，位于XX市XX区，总建筑面积XX万平方米，包括住宅、商业、办公等多元化功能。
为确保施工现场的安全、高效、文明施工，根据国家相关法律法规及施工现场实际情况，特制定本临时用电施工方案。
二、编制依据1. 《施工现场临时用电安全技术规范》（JGJ46-2005）2. 《建设工程施工现场临时用电安全技术规范》（GB50194-2014）3. 《施工现场临时用电安全技术规范》（GB50174-2014）4. 《建设工程施工现场消防安全技术规范》（GB50720-2011）5. 工程设计图纸及相关施工图6. 施工现场实际情况三、施工原则1. 安全第一，预防为主，综合治理。
2. 严格执行国家和行业有关施工规范、标准和操作规程。
3. 确保施工现场临时用电安全、可靠、经济、合理。
四、施工组织与管理1. 施工组织（1）成立临时用电施工领导小组，负责施工现场临时用电的总体管理和协调。
（2）设立临时用电施工管理员，负责施工现场临时用电的具体实施和管理。
（3）明确各工种、岗位的用电安全责任，加强用电安全教育。
2. 管理制度（1）建立健全施工现场临时用电管理制度，明确用电安全操作规程。
（2）加强施工现场临时用电的检查、巡查，确保用电安全。
（3）定期对施工现场临时用电设施进行检查、维护，发现问题及时整改。
五、临时用电施工方案1. 临时用电系统设计（1）根据施工现场实际情况，合理选择电源接入点。
（2）根据用电需求，确定用电负荷等级和配电系统。
（3）设计临时用电线路，包括配电线路、照明线路、动力线路等。
（4）设计临时用电设备，包括配电箱、开关箱、电缆、电线等。
2. 临时用电设备选型（1）根据施工现场用电负荷等级，选择合适的配电箱、开关箱等设备。
（2）根据用电需求，选择合适的电缆、电线等材料。
（3）选用符合国家标准的临时用电设备，确保设备质量。
3. 临时用电线路敷设（1）临时用电线路敷设应符合规范要求，保证线路安全、可靠。

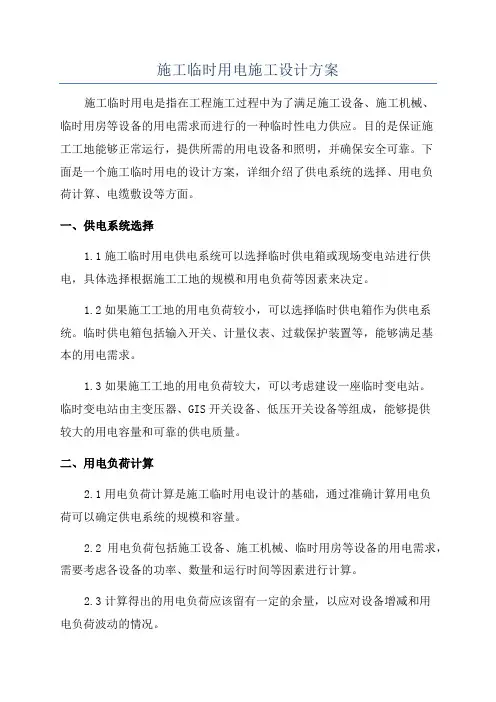

施工临时用电施工设计方案
施工临时用电施工设计方案施工临时用电是指在工程施工过程中为了满足施工设备、施工机械、临时用房等设备的用电需求而进行的一种临时性电力供应。
目的是保证施工工地能够正常运行，提供所需的用电设备和照明，并确保安全可靠。
下面是一个施工临时用电的设计方案，详细介绍了供电系统的选择、用电负荷计算、电缆敷设等方面。
一、供电系统选择1.1施工临时用电供电系统可以选择临时供电箱或现场变电站进行供电，具体选择根据施工工地的规模和用电负荷等因素来决定。
1.2如果施工工地的用电负荷较小，可以选择临时供电箱作为供电系统。
临时供电箱包括输入开关、计量仪表、过载保护装置等，能够满足基本的用电需求。
1.3如果施工工地的用电负荷较大，可以考虑建设一座临时变电站。
临时变电站由主变压器、GIS开关设备、低压开关设备等组成，能够提供较大的用电容量和可靠的供电质量。
二、用电负荷计算2.1用电负荷计算是施工临时用电设计的基础，通过准确计算用电负荷可以确定供电系统的规模和容量。
2.2用电负荷包括施工设备、施工机械、临时用房等设备的用电需求，需要考虑各设备的功率、数量和运行时间等因素进行计算。
2.3计算得出的用电负荷应该留有一定的余量，以应对设备增减和用电负荷波动的情况。
三、电缆敷设3.1电缆敷设是施工临时用电设计中的关键环节，需要合理规划电缆的敷设路径和敷设方式，确保电缆的安全可靠。
3.2根据用电负荷和供电系统的位置，确定电缆敷设的起点和终点，并规划好敷设路径，避免电缆交叉和过长的敷设距离。
3.3电缆敷设应尽量避免与其他设备和施工材料的接触，防止电缆受到损坏或过载。
四、安全保护措施4.1施工临时用电设计中应考虑各种安全保护措施，确保用电系统的安全运行。
4.2临时供电箱或临时变电站应有防火措施，避免火灾发生。
4.3供电系统应有过载保护装置和漏电保护装置，保证用电设备和施工人员的安全。
4.4安全警示标志应设置在用电设备和供电系统附近，提醒人员注意安全。
修井队临时用电施工方案(3篇)
第1篇一、项目背景随着我国石油工业的快速发展，修井作业作为油田生产的重要组成部分，对临时用电的需求日益增加。
为确保修井作业的顺利进行，保障人员安全和设备正常运行，特制定本临时用电施工方案。
二、施工地点及范围本次临时用电施工地点为XX油田XX区块，施工范围包括井场、泵房、宿舍区等区域。
三、施工内容1. 临时用电线路的架设2. 配电箱及控制柜的安装3. 电缆敷设4. 接地及防雷措施5. 安全防护措施四、施工组织1. 项目经理：负责整个施工项目的组织、协调和监督。
2. 技术负责人：负责施工方案的实施，技术指导和质量把控。
3. 施工队伍：由专业电工和施工人员组成，负责具体施工工作。
五、施工方案1. 临时用电线路的架设（1）根据现场实际情况，确定线路走向，确保线路安全、合理。
（2）选用符合国家标准的电缆，按照规定进行架设。
（3）线路架设过程中，注意保护电缆，避免损坏。
2. 配电箱及控制柜的安装（1）根据用电需求，选择合适的配电箱及控制柜。
（2）配电箱及控制柜安装位置应便于操作和维护。
（3）安装过程中，确保接线正确、牢固。
3. 电缆敷设（1）电缆敷设前，检查电缆外观，确保无损坏。
（2）电缆敷设过程中，注意保持电缆整齐、美观。
（3）电缆穿越地面、墙壁等部位时，应采取保护措施。
4. 接地及防雷措施（1）接地电阻应符合国家规定标准。
（2）安装防雷设备，确保设备安全。
5. 安全防护措施（1）施工现场设置安全警示标志。
（2）施工人员必须佩戴安全帽、绝缘手套等防护用品。
（3）施工现场设置专人负责安全监督。
六、施工进度安排1. 前期准备阶段：1周2. 施工阶段：2周3. 验收阶段：1周七、质量保证措施1. 选用合格的材料和设备：确保施工质量。
2. 严格按照施工方案执行：确保施工过程符合规范。
3. 加强施工过程中的质量检查：发现问题及时整改。
4. 施工完成后，进行验收：确保施工质量符合要求。
八、安全保证措施1. 施工现场设置安全警示标志。
升压站施工现场临时用电施工组织设计
升压站施工现场临时用电施工组织设计一、施工现场概况升压站是电力系统中的重要设施，为了满足升压站施工的需求，临时用电是必不可少的。
本文档旨在设计升压站施工现场的临时用电施工组织，确保施工期间用电安全、高效。
二、施工现场临时用电需求分析升压站施工现场的临时用电需求包括以下几个方面：1.施工设备用电：升压站施工过程中需要使用各种施工设备，如起重机、焊接机、打孔机等，这些设备需要进行临时用电。
2.办公用电：施工现场需要提供办公场所，包括施工人员的临时办公室、工地会议室等，这些场所需要提供充足的电力供应。
3.环境照明用电：为了保证施工现场的正常运作，并确保施工人员的安全，需要进行充足的环境照明。
4.施工生活用电：施工人员在现场需要生活用电，包括饮水机、电视机、电扇等。
以上是升压站施工现场的临时用电需求的基本分析，接下来将根据这些需求进行施工组织设计。
三、施工组织设计方案根据施工现场临时用电的需求，设计如下施工组织方案：1.临时电源设置：为了满足施工现场的用电需求，需要设置临时电源。
临时电源的选址应离施工场所近，方便施工人员接入电源。
同时，临时电源的容量应根据施工设备的功率需求进行合理设计，确保提供足够的电力供应。
2.电缆线路敷设：根据施工现场的布置，设计合理的电缆线路敷设方案。
电缆线路应避开施工区域，以防止施工设备对线路的损害。
同时，室外电缆线路应设置保护措施，如管道或护套等，以防止线路受到外界的损害。
3.用电设备配置：根据施工现场的需求，配置合适的用电设备。
例如，为施工设备提供临时插座、延长线等，为办公场所提供合适的电源插座，为环境照明提供合适的灯具等。
4.临时用电管理：为了确保施工现场的用电安全，需要进行临时用电的管理。
包括安全用电培训、设备的定期检查和维护、用电记录的保存等。
同时，还应建立应急预案，以应对突发情况，如停电、设备故障等。
四、临时用电施工组织示意图以下是升压站施工现场临时用电施工组织示意图：示意图待添加五、施工现场临时用电施工组织验收标准为了确保施工现场的临时用电工作质量，制定以下施工组织验收标准：1.临时电源设置符合规范要求。
施工现场临时用电方案及安全措施
施工现场临时用电方案及安全措施1. 引言在施工现场，临时用电是必不可少的。
然而，由于临时用电设备的特殊性，若不合理规划和安全管理，可能会引发安全事故。
因此，为了确保施工现场用电的安全性，本文将介绍一套完整的临时用电方案及相应的安全措施。
2. 临时用电方案2.1 选址选择临时用电供应设备的位置是第一步。
在选址时应考虑以下因素：•距离施工区域近，减少电缆长度和损耗；•远离易燃易爆物品和危险区域；•提供充足的通风和排烟条件。
2.2 供电方式根据施工现场的需要，临时用电可以通过以下几种方式进行供电：1.使用发电机组：采用发电机组供电可以独立自给，适用于远离市电的场所。
2.临时供电箱：将市电接入临时供电箱，再通过配电箱进行分配。
3.外接应急配电：当施工现场周围有可靠的市电供应时，可以使用外接应急配电进行供电。
2.3 电缆布线设计电缆布线设计是确保临时用电正常运行的重要环节。
以下是一些布线设计的注意事项：1.选择合适的电缆规格和材料，确保电缆能够承受所需功率和电流并满足安全要求。
2.采用专业的电缆通道和保护罩，确保电缆不被损坏或遭受外界物品的破坏。
3.使用合适的接线盒和接头，确保电缆接头的稳定可靠。
2.4 配电箱设置配电箱是临时用电系统的核心设备之一，它用于将电源分配到不同的用电设备上。
以下是一些设置配电箱的建议：1.选择符合安全标准并经过认证的配电箱。
2.根据实际用电需求，合理设置配电箱的容量。
3.使用标签或彩色编码系统，对不同回路的电源进行标示，以方便维护和操作。
2.5 接地系统接地系统是确保临时用电安全的重要组成部分。
以下是一些接地系统的要点：1.临时用电系统应与地面相连，确保电气设备与地之间的电位差足够小。
2.使用合适的接地设施，例如接地极和接地网，确保接地系统的可靠性。
3.定期检查接地系统，检测接地电阻是否正常。
3. 安全措施施工现场的临时用电存在安全隐患，必须采取相应的安全措施来保护工作人员和设备。
临时用电方案
临时用电方案在某些场合中，可能需要进行临时用电的方案设计，以满足特定需求。
这里介绍一些常用的临时用电方案，供参考。
临时用电设备在进行临时用电的场合中，需要使用特定的临时用电设备。
这些设备通常包括：•移动电源•临时配电箱•电缆与插头其中，移动电源通常是用于小规模的用电需求，例如电器维修或现场设备测试。
而临时配电箱则适用于更大规模的用电需求，例如移动工地或活动现场等。
在选择临时用电设备时，应根据具体需求和场地条件选择合适的设备，并按照使用说明进行正确连接和操作。
临时用电设计在进行临时用电时，通常需要进行一定的设计和布置，以确保电源接入稳定可靠，同时避免电气安全事故的发生。
以下是一些常用的临时用电设计方案：单相临时用电方案单相临时用电方案适用于小规模的用电需求，例如个人电器维修或小型活动现场等。
该方案的设计主要包括以下几个步骤：1.确定用电负荷：根据实际需求估算所需的电力负荷，计算所需的电源容量和电缆配线规格等。
2.布置电缆：根据用电现场的具体布局和距离等因素，选择合适的电缆规格和长度，并按照电缆敷设标准性连接。
3.连接电源：根据实际情况选择合适的电源接入方式，例如直接插座、转换插头或配电箱等方式，并按照接线规则进行正确连接。
三相临时用电方案三相临时用电方案适用于较大规模的用电需求，例如移动工地或大型活动现场等。
该方案的设计主要包括以下几个步骤：1.确定用电负荷：根据实际需求估算所需的电力负荷，计算所需的电源容量和电缆配线规格等。
2.布置电缆：根据用电现场的具体布局和距离等因素，选择合适的电缆规格和长度，并按照电缆敷设标准性连接。
3.连接配电箱：选择合适的临时配电箱，根据实际情况进行正确连接和接地，并添加保护措施以保障用电安全。
临时用电安全在进行临时用电时，必须注意保障用电安全，防止电气安全事故的发生。
以下是一些常见的用电安全注意事项：•使用合格的临时用电设备，正确接线和使用，避免出现短路、漏电等现象。
施工现场临时用电方案
施工现场临时用电方案目录1. 方案概述 (2)1.1 施工现场用电需求 (3)1.2 用电方案原则 (3)1.3 用电方案特点 (4)2. 技术安全方案 (5)2.1 用电线路布置方案 (7)2.1.1 电力传输线路 (8)2.1.2 电力分配线路 (9)2.1.3 支路布线 (10)2.2 安全防护措施 (11)3. 用电设备 (12)3.1 电力供应来源 (13)3.2 变配设备概况 (14)3.2.1 变压器选型 (15)3.2.2 断路器及电容器 (16)3.2.3 配电箱配置 (17)3.3 用电设备清单 (18)3.4 设备防护措施 (19)4. 环保措施 (19)4.1 环境影响评估 (20)4.2 污染控制措施 (21)5. 施工安排 (22)5.1 施工进度安排 (23)5.2 施工人员安排 (24)5.3 材料采购计划 (25)6. 运行维护 (27)6.1 日常巡检制度 (27)6.2 故障处理流程 (29)7. 成本预算 (30)7.1 设备采购成本 (31)7.2 安装施工成本 (32)7.3 供电成本 (33)1. 方案概述本方案旨在为施工现场提供安全、可靠、高效的临时电源，确保各个施工区域在建设期间能够正常运作。
该方案遵循国家相关电气安全标准和规范，以确保人员安全、设备安全以及施工现场的全面风险控制。
方案的主要内容包括但不限于：电力规划设计、供电系统的布置、电气设备的配置、安全防护措施、应急响应和维护管理等方面。
我们的目标是最大限度地降低施工现场的安全风险，提高作业效率，确保施工顺利进行。
临时用电方案将贯穿整个建设工作，从施工筹备阶段开始，直至施工结束。
我们将定期对电力系统进行检查和维护，确保其性能和稳定性。
提供必要的技术支持和培训，确保所有操作人员都能理解并遵守用电安全规程。
为了确保方案的有效实施，我们将密切监督现场用电情况，及时发现并解决问题。
我们将与相关管理部门保持良好沟通，确保所有的用电活动符合法律法规的要求。
临时用电专项施工方案
XXX工程临时用电专项施工方案建设单位：总包单位：监理单位：施工单位：编号：编制时间：目录第一章编制依据 (2)1.1 编制依据 (2)1.2 编制说明 (2)第二章工程概况 (2)2.1 工程简介 (2)2.2 建设相关方 (3)2.3 工程自然条件 (3)2.4 施工现场条件 (3)第三章施工用电机械设备及供电设置 (4)第四章用电组织及设计 (6)4.1 现场勘探及初步设计 (6)4.2 配电线路及电气装置 (6)4.3 用电负荷计算及变压器选取 (8)4.3.1总负荷 (8)4.3.1单个变压器 (9)4.4用电配电箱电气设备及电缆选取 (11)4.4.1 一级配电柜和电缆的选取 (11)4.4.2 二级配电箱和电缆选取 (12)4.4.3 塔吊专用箱和电缆选取..................... 错误!未定义书签。
第五章施工用电部署及系统图 (13)5.1 临电的施工 (13)5.1.1工艺流程 (13)5.1.2队伍选择 (13)5.1.3临电施工中主要采用有如下机具 (13)5.1.4配电箱、电缆的材料准备 (13)5.1.5施工中的要点及注意事项 (13)5.2 施工用电平面布置图 (17)5.3 具体接线方式 (17)第六章安全施工用电保障措施 (19)6.1 安全用电组织措施 (19)6.2 安全用电技术措施 (20)6.3 防火技术措施 (21)6.4 施工配电 (22)6.5 施工用电的运行和维护 (22)第七章施工用电工伤事故的处理措施 (23)第八章施工用电突发事故(触电事故)预防预案 (23)8.1 基本措施 (23)8.2 施工现场配电 (24)8.3 施工现场用电人员的职责 (24)8.4 定期检查 (25)8.5 建立用电安全技术档案 (25)8.6应急预案 (25)第一章编制依据1.1 编制依据1.1.1 XXX工程建设有关规定及法规文件；1.1.2现行的国家施工验收规范；《施工现场临时用电安全技术规范》（JGJ46-2005）《建设工程施工现场供用电安全规范》（GB50194-2014）《建筑施工安全检查标准》（JGJ59-2011）1.1.3设计图纸技术要求.1.2 编制说明1.2.1 本方案与《XXX工程施工组织总设计》配套组织实施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
临时施工用电组织设计 一、施工现场临时设施布置 根据业主提供的总平面图和现场实际情况，现场西侧围墙距拟建建筑物8m，东北侧围墙距拟建建筑物3m，南侧围墙距拟建建筑物15m，再减去建筑物基础开挖放坡而形成的基坑上的扩大面和基础施工时预留的工作面，本工程可供施工使用的场地非常少。因此本工程施工场地狭小，给现场原材料堆放和临时设施的布置，以及工程施工造成了一定的困难，为确保工程施工期间物流畅通和各项施工有序进行，现场施工总平面做如下布置： （1）沿南侧围墙设置现场办公室、仓库、钢筋堆放及加工场、铁件加工场、现场变压器室。 （2）在场区外西侧临时生活大临区设一钢筋加工场地，西侧围墙设置搅拌机、水泥库、砂石堆放场地及周转材料堆放场地。 二、临时施工用电系统布置 根据本工程的工程量、结构特点和所配备的施工机具及辅助用电设施情况，业主已在场区南侧设置一额定容量为500KVA箱式变压器，供现场临时施工用电。并选用70mm2铜芯电缆分别对现场配置的三个主分配电箱供电，在场区围墙上设角钢支架，电缆沿围墙敷设。在建筑物西侧搅拌机和塔吊处设一分配电箱；在建筑物东侧中部设一分配电箱，并由此处往引电源到建筑物北侧均匀设置的二个移动式分配电箱；在建筑物南侧塔吊和钢筋、铁件加工场设置一个分配电箱。主要用电设备都要设置用电开关箱，并从附近分配电箱取电。使施工现场临时施工用电达到“三级配电，两级保护”，“一机一闸一漏保一箱”的用电原则。用电配电箱内电器设备配置及分支电缆设置参见详图。 三、现场主要用电设备及其总负荷计算 序号 设备名称 额定功率（kw） 暂载率 数量 tgφ值 K值
计算功率（kw） 有用功率（kw） 无用
功率（kw） 1 塔 吊
31.7 15% 2 1.02 0.3 2×24.5 2×7.35 2×7.5
2 搅拌机
24.75 1 1.08 0.7 24.75 17.3 18.68
3 混凝土输送泵
70 2 1.02 0.7 2×70 2×49 2×50
4 钢筋对焊机
100 20% 1 1.98 0.45 34.8 15.66 31
5 钢筋弯曲机
3.0 2 0.88 0.75 2×3.0 2×2.25 2×1.98
6 钢筋切断机
2.2 2 0.88 0.7 2×2.2 2×1.65 2×1.94
7 卷扬机
3.0 2 1.02 0.7 2×3.0 2×2.1 2×1.85
8 电焊机
21 65％ 6 1.98 0.45 6×13.2 6×5.94 6×11.8
9 台 钻
2.0 1 0.88 0.75 2.0 1.5 1.32
10 无齿锯
2.8 1 0.88 0.7 2.8 2.1 1.85
11 套丝机
2.5 1 0.88 0.75 2.5 1.875 1.65
12 混凝土振动棒
1.5 10 0.95 0.65 10×1.5 10×0.98 10×0.93
13 电 刨
5.0 1 0.88 0.75 5.0 3.75 3.3
14 碘钨灯
1.0 10 10×1.0 10×1.0
15 镝 灯
3.5 4 4×3.85 4×3.85
1）根据 1、长时间工作制的电动机的暂载率定为Jc＝100％：P计＝P额； 2、反复短时间工作制的电动机的暂载率定为铭牌所示：P计＝2P额×√Jc； 3、电焊设备的暂载率以铭牌标注为准：P计＝P铭×√J铭×cosφ； 4、根据电气设计规定，但单相（两相）设备用电量大于三相用电量的15％时，造成施工现场三相不平衡，损耗一部分功率，所以应按照三倍（√3倍）最大值相负荷进行换算。 所以现场电气设备的计算功率为(见现场设备一览表)： 2）再根据下表： 用电设备组的需要系数K 用 电 设 备 组 数 量 K cosφ tgφ
砼搅拌机、砂浆搅拌机 10台以下 0.7 0.68 1.08 10台以上 0.6 0.65 1.17
混凝土输送泵、空气压缩机 10台以下 0.7 0.7 1.02 10台以上 0.65 0.65 1.17
塔吊、外用电梯、卷扬 10台以下 0.3 0.7 1.02 10台以上 0.2 0.65 1.02
电弧焊机 10台以下 0.45 0.45 1.98 10台以上 0.35 0.4 2.29
电锯、无齿锯、剪断机 10台以下 0.7 0.75 0.88 10台以上 0.65 0.65 1.17
振捣器、蛙式夯土机 10台以下 0.7 0.65 1.17 10台以上 0.55 0.55 1.67 所以现场电气设备的K值、cosφ、tgφ见现场设备一览表 3)然后根据以下计算公式： ① 有功功率：P动＝K×P计； ② 无功功率：Q动＝tgφ×P动 而总的有功功率 P动=（P1·K1+ P2·K2+ P3·K3+„„+ Pn·Kn）·KP
总的有功功率
Q动=（P1·K1·tgφ1+ P2·K2·tgφ2+ P3·K3·+„„+ Pn·Kn·tgφn）·KQ
其中因各种用电设备的峰值不会同期出现，所以取同期系数KP＝KQ＝0.9
因此，青岛万达购物广场工程的施工现场的用电动力设备总功率为： ① 有用功率P动=212.025kw ② 无用功率Q动=264.22kw
③ 动力设备视在功率S动＝√P2＋Q2＝338.77kw 4）照明设备的总功率 P照＝10×1.0＋4×3.85＝25.4kw Q照＝4×3.85×tgφ照＝15.4×1.52＝23.4kw S照＝√P2＋Q2＝34.67kw 5）施工现场全部计算功率S总： S总＝√（P动+P照）2+（Q动+Q照）2＝357.3 kw 四、变压器的选择 变压器在传输和交换过程中，有两种功率消耗：有功消耗△P和无功消耗△Q，其计算公式为： △P=0.02 S总 △Q=0.08 S总 △S＝√△P2+△Q2 变压器的容量计算公式为： S变＝S总＋△S＋0.2S总 ① S总是指施工现场总用电量S总＝357.3KVA； ② 变压器的本身损耗△S＝√△P2+△Q2＝S总√（0.02）2＋（0.08）2 ＝357.3×0.0823＝29.5 KVA ③0.2S总＝0.2×357.3＝71.46KVA ④S变＝357.3＋29.5＋71.46＝458.26KVA 业主在场区南侧给施工现场提供一箱式变压器，其容量为500KVA，完全能满足临时施工用电用电量，达到用电要求。 五、导线的选择 施工现场的临时施工用电配电线路主要以树干式为主，因此需对每一配电箱送电电缆进行计算： 安全载流量：I＝（S总×1000）（√3 U）； 线路末端电压降：A＝（∑P·L） (△U·C)% 其中A是指导线截面积（mm2），∑P是指总的有功功率（KW）， L是指电源到配电箱的距离（m），△U是指允许电压损失（5％）， C是指与导线材料、线路电压有关的系数。（铜线一般取值为77） 1) 1＃配电箱的供电电缆的截面计算： 1#配电箱的所接供电设备 序号 设备名称 额定功率（kw） 暂载率 数量 tgφ值 K值
计算功率（kw） 有用功率（kw） 无用
功率（kw） 1 塔 吊
31.7 15% 1 1.02 0.3 24.5 7.35 7.5
8 电焊机
21 65％ 4 1.98 0.45 4×13.2 4×5.94 4×11.8
3 混凝土输送泵
70 1 1.02 0.7 70 49 50
7 卷扬机
3.0 1 1.02 0.7 3.0 2.1 1.85
12 混凝土振动棒
1.5 5 0.95 0.65 5×1.5 5×0.98 5×0.93
14 碘钨灯
1.0 3 3×1.0 3×1.0
15 镝 灯
3.5 2 2×3.85 2×3.85
合 计 161 92.91 118.2
设备的总功率 S总＝√（P动+P照）2+（Q动+Q照）2＝150 kw 所以 安全载流量：I＝（S总×1000）（√3 U）＝（150×1000）（1.732×380）＝228 A
线路末端电压降：A＝（∑P·L） (△U·C)%＝（161×60）（5％×77）%＝25mm2 查表选截面：BX型铜芯橡皮线70mm2截面允许电流为285A>228A且70mm2>25mm2，因此1＃配电箱供电电源线70mm2符合安全要求。 2) 2＃配电箱的供电电缆的截面计算： 2#配电箱的所接供电设备 序号 设备名称 额定功率（kw） 暂载率 数量 tgφ值 K值
计算功率（kw） 有用功率（kw） 无用
功率（kw） 4 钢筋对焊机
100 20% 1 1.98 0.45 34.8 15.66 31
5 钢筋弯曲机
3.0 1 0.88 0.75 3.0 2.25 1.98
6 钢筋切断机
2.2 1 0.88 0.7 2.2 1.65 1.94
8 电焊机
21 65％ 2 1.98 0.45 2×13.2 2×5.94 2×11.8
9 台 钻
2.0 1 0.88 0.75 2.0 1.5 1.32
10 无齿锯
2.8 1 0.88 0.7 2.8 2.1 1.85
11 套丝机
2.5 1 0.88 0.75 2.5 1.875 1.65
13 电 刨
5.0 1 0.88 0.75 5.0 3.75 3.3
14 碘钨灯
1.0 4 4×1.0 4×1.0
合 计 82.7 44.66 66.64
设备的总功率 S总＝√（P动+P照）2+（Q动+Q照）2＝80.22 kw 所以 安全载流量：I＝（S总×1000）（√3 U）＝（80.22×1000）（1.732×380）＝122 A
