链接4.6-2 荧光灯电路的安装和故障排除
电工技术基础与技能《实训项目-常用电光源的认识与荧光灯的安装》课件
1．常用电光源
目前我国最常用的电光源，按其发光原理分为热辐射光源、气体放电光 源和固体放电光源三种。 热辐射光源：利用物体加热时辐射发光的原理制成的光源，如白炽灯、 卤钨灯等。 气体放电光源：利用电场作用下气体放电发光的原理制成的光源，如汞 灯、钠灯、氙灯等。 固体放电光源：发光二极管（LED）是一种半导体组件，最初多用作指 示灯，随着白光LED的出现，也多被用作照明。
作业：
• 1、常用的光源有哪些？ • 2、荧光灯常见故障及维修？ • 3、荧光灯的组成？
2．荧光灯的安装
（3）荧光灯的安装要求 安装荧光灯前，要检查灯管、镇流器、启辉器等器件有无损坏，标称功 率是否配套一致。荧光灯功率比较小时，连接线多采用较细的多股胶质线。 荧光灯的安装方式有悬吊式和吸顶式。吸顶式安装时，灯架和天花板之 间应留15 mm的间隙，以利于通风散热。首先要打开灯具底座板，将底座板 贴近屋面顶板，使之盖住接线盒，对准接线盒位置开孔；然后比着灯座安装 孔用铅笔画好安装孔位置，打眼，塞膨胀塞，将电源线引出并固定底座，将 灯头线与导线连接，盖上底座盖板，装上荧光灯灯管。 使用灯架的荧光灯，先把灯座、启辉器座、镇流器选好位置，固定在灯 架上。电路连接应按所选定的电路原理图进行。接线完毕应对照电路图认真 检查，防止错接，并把裸露接头用绝缘胶带缠好，把启辉器旋入底座，灯管 装入灯座，安装结束。此时打开电源开关，荧光灯应正常发光。
白炽灯
卤钨灯
荧光灯
高压汞灯
高压钠灯
金卤灯
低压钠灯
电影放映机氙灯 LED灯
2．荧光灯的安装
（1）荧光灯的组成 前面曾提到，荧光灯是由灯管、灯架、灯座、启辉器和镇流器等附件组 成的。
荧光灯的灯管
灯具常见故障及排除七种方法!
灯具常见故障及排除七种方法!灯具常见故障及排除七种方法引言灯具在我们的生活和工作中扮演着非常重要的角色。
然而，由于各种原因，灯具可能出现各种故障，影响正常使用。
本文将介绍灯具常见的故障，并提供七种解决方法，帮助大家快速排除灯具故障。
故障一：灯泡不亮方法一：检查电源首先，我们应该检查灯具的电源。
确认插座是否通电，可以通过使用电压表测量插座的电压来验证。
方法二：更换灯泡如果插座通电，但灯泡仍然不亮，那么可能是灯泡本身出现问题。
这时，我们可以尝试更换灯泡，确保购买合适的规格和类型。
方法三：检查灯座如果更换灯泡后仍然不亮，那么可能是灯座出现问题。
我们需要检查灯座是否损坏或松动。
如果是，应该将其修复或更换。
故障二：灯光闪烁方法四：检查电压稳定器灯光闪烁可能是由于电压不稳定造成的。
我们可以检查电压稳定器是否工作正常，如果有问题，应该修复或更换。
方法五：清洁灯具连接器有时候，灯具接触不良也会导致灯光闪烁。
我们可以通过清洁灯具连接器来解决这个问题，确保良好的接触。
方法六：更换电路线路如果以上方法都没有解决问题，那么可能是电路线路故障造成的。
我们可以尝试更换电路线路，确保线路连接正常。
故障三：灯光过亮或过暗方法七：调节灯具亮度和色温当灯光过亮或过暗时，我们可以通过调节灯具亮度和色温来解决。
一些灯具有亮度和色温调节功能，我们可以根据实际需要进行调整。
结论通过本文介绍的七种方法，我们可以解决灯具常见的故障，确保正常使用。
然而，对于一些复杂的故障，我们建议寻求专业的帮助，以确保安全和可靠性。
参考资料1. 张三，灯具维修手册，第一版，2020年。
2. 李四，灯具故障排除方法总结，第二版，2019年。
本文由XXX编写，仅供参考。

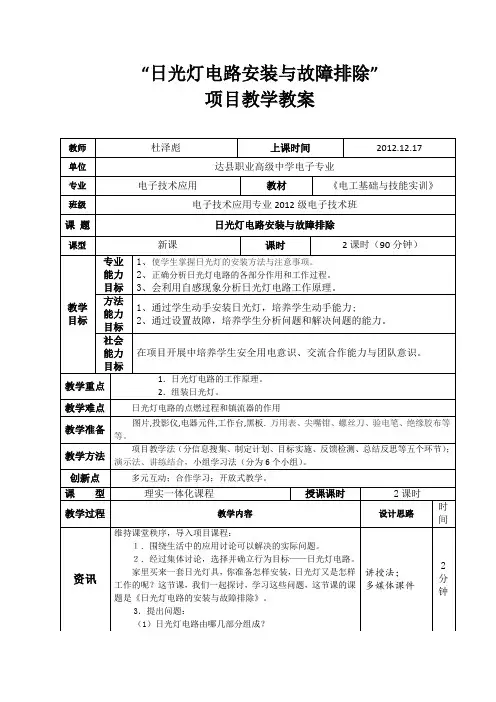

日光灯电路安装与故障排除
理实一体化课程
授课课时
2课时
教学过程
教学内容
设计思路
时间
资讯
维持课堂秩序，导入项目课程：
１．围绕生活中的应用讨论可以解决的实际问题。
２．经过集体讨论，选择并确立行为目标——日光灯电路。
家里买来一套日光灯具，你准备怎样安装，日光灯又是怎样工作的呢？这节课，我们一起探讨，学习这些问题，这节课的课题是《日光灯电路的安装与故障排除》。
（2）小组讨论
（3）学生回答，小组之间互相补充修正
（4）教师总结
a灯管开始点燃时需要一个高电压，正常发光时只允许通过不大的电流，这时灯管两端的电压低于电源电压。
b灯管工作的两方面要求都是由跟灯管串联的镇流器来实现的。灯管起动时镇流器产生高电压，灯管正常工作时镇流器降压限流。
c启动器在电路中起到自动开关的作用。
5分钟
决策
教师对小组交流计划情况予以分析总结，找出最优计划，并决策分组实施计划
项目教学法；
5分钟
实施
任务一安装日光灯电路
1、学生分组检测元件，通过同学间计论、教师引导等方式使学生掌握元件检测方法。
2、学生分组组装日光灯电路，并总结电路的连接特点。
3、通电试验。在确保电路的正确安装、工作台安全的情况下通电试验，观察现象。
2、提出问题：灯管开始点燃时需要一个高电压，正常发光时灯管两端的电压低于电源电压。那么启动器和镇流器在其中起到了什么作用来满足这一条件？
3、小组问题：
a激发灯管中的水银蒸气导电的高电压是怎么获得的？
b启动器中的双金属片是如何工作的?
c镇流器在日光灯点燃和正常发光时分别起什么作用？
60分钟
检查
任务四、故障分析并排除
实训项目十一 荧光灯电路的安装-教案
7 单相正弦交流电路【课题名称】实训项目十一荧光灯电路的安装【课时安排】2课时（90分钟）【教学目标】1．了解荧光灯电路的组成，理解荧光灯电路的工作原理。
2．学会按图纸要求安装荧光灯电路，并会简单的故障分析【教学重点】按图纸要求安装荧光灯电路【教学难点】难点：荧光灯电路的工作原理【关键点】仔细阅读图纸，理清元器件的连接方式【教学方法】讲授法、实践操作法、多媒体展示法、个别辅导法【教具资源】多媒体课件、万用表、常用电工工具、实训器件：空气断路器、按键开关、镇流器、灯管、灯脚、启辉器、连接导线、导轨等【教学过程】一、导入新课教师可从生活中的照明光源出发，比较荧光灯与白炽灯泡的发光效率及发光原理，结合环保节能知识，导入本课————荧光灯电路的安装。
二、讲授新课任务一认识荧光灯电路原理图教师活动：教师可在黑板上或利用多媒体展示如图7.16所示的荧光灯电路原理图，然后结合原理图讲解荧光灯电路各部分的组成，并通过多媒体动画演示讲解荧光灯电路的工作原理。
学生活动：学生可在教师的引导与讲解下，通过仔细观察，学习了解荧光灯电路原理图及其工作过程。
图7.16 荧光灯电路原理图知识点：工作原理：接通电源后，电源电压经镇流器、灯管两端的灯丝加在启辉器的∩形动触片和静触片之间，引起辉光放电。
放电时产生的热量使得用双金属片制成的∩形动触片膨胀并向外伸展，与静触片接触，使灯丝预热并发射电子。
在∩形动触片与静触片接触时，二者间电压为零而停止辉光放电，∩形动触片冷却收缩并复原而与静触片分离。
在动、静触片断开瞬间，镇流器两端产生一个比电源电压高得多的感应电动势，这感应电动势与电源电压串联后加在灯管两端，使灯管内惰性气体被电离而引起弧光放电。
随着灯管内温度升高，液态汞汽化游离，引起汞蒸气弧光放电而发出肉眼看不见的紫外线，紫外线激发灯管内壁的荧光粉后，发出近似日光的可见光。
任务二元器件识别与电路安装（一) 元器件识别教师活动：教师可利用多媒体课件边展示实物图边讲解器件的作用和使用方法，有条件的话可进行实际操作演示。
《电工技术》任务4.4 荧光灯照明电路的安装与测试
cos 称为功率
因数，用来衡 量对电源的利 用程度。
总电压
总电流
u 与 i 的夹角
阻抗角 电压超前电流角
故 称为功率因数角
根据电压三角形可得：
P UI cos UR I I 2R
3） 无功功率Q
电阻消耗 的电能
储能元件上的瞬时功率的最大值
Q UI sin
U
U X
U R
表示交换功率的最大值，单位：var (乏)。
图4.76
例4-15电路图
8016.2(Ω)
4.4.2 功率的测试和功率因数的提高
1. 正弦交流电路中的功率
•
交流电源电压 U 22030V
•
电路中的电流
•
I
U
22030
2.7513.8（ A）
Z 8016.2
功率因数角就是阻抗角，即 θ 16.2
电路的功率因数 λ cosθ cos16.2 0.96
4.4.1 荧光灯照明电路的安装与测试
2. 荧光灯的工作原理
荧光灯的工作原理如图4.72所示。图4.72 荧光灯电路原理图 接通电源后，电源电压同时加在灯管和启辉器的两个电极上。电源电压太 低，不足以使灯管放电，而对启辉器来说，动、静触片间则会发生辉光放 电，使动触片的双金属片受热膨胀伸展与静触片接触，构成镇流器、灯管 灯丝和启辉器的启辉状态电流回路。电流流过灯丝，灯丝发热并发射电子， 启辉器的动、
有功功率 P
有功功率等于电路中各电阻有功功率之和，
或各支路有功功率之和。
i
i
P
I
2 i
Ri
或P
Ui Ii cos i
1
1
无功功率 Q
Ui 与 Ii 相位差

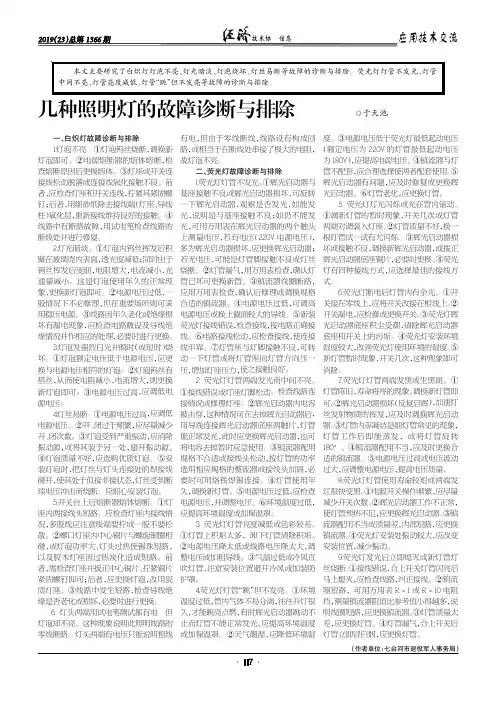

几种照明灯的故障诊断与排除
3.灯泡发强烈白光并瞬时（或短时）烧 线牢靠。⑦灯管座与灯脚接触不良，可转 湿度较大，改善荧光灯使用环境的湿度。⑤
坏。①灯泡额定电压低于电源电压，应更 动一下灯管或将灯管座向灯管方向压一 新灯管暂时现象，开关几次，这种现象即可
换与电源电压相符的灯泡。②灯泡钨丝有 压，增加灯座压力，使之接触良好。
消除。
2.灯光暗淡。①灯泡内钨丝挥发后积 多为辉光启动器损坏，应更换辉光启动器； 坏或接触不良，调换新辉光启动器，或拨正
聚在玻璃壳内表面，透光度减低；同时由于 若无电压，可能是灯管脚接触不良或灯丝 辉光启动器底座铜片，必要时更换。④荧光
钨丝挥发后变细，电阻增大，电流减小，光 烧断。②灯管漏气，用万用表检查，确认灯 灯有四种接线方式，应选择最佳的接线方
振动源，或将其装于另一处，避开振动源。 将电容去掉暂时应急使用。③镇流器配用 180°。④镇流器配用不当，应及时更换合
④灯泡质量不好，应选购优质灯泡。⑤安 规格不合适或接线头松动，按灯管的功率 适的镇流器。⑤电源电压过高或电压波动
装灯泡时，把灯丝与灯头连接处的焊接线 选用相应规格的整流器或接线头加固，必 过大，应调整电源电压，提高电压质量。
紧固螺钉即可；后者，应更换灯泡，改用瓷 护罩。
马上熄灭，应检查线路，纠正接线。②镇流
质灯座。③线路中发生短路，检查导线绝
4.荧光灯灯管“跳”但不发亮。①环境 器短路，可用万用表 R×1 或 R×10 电阻
缘是否老化或损坏，必要时进行更换。 温度过低，管内气体不易分离，往往开灯很 挡，测量镇流器阻值比参考值小得越多，说
用稳压电源。③线路因年久老化或绝缘损 电源电压或换上截面较大的导线。⑤新装 开关漏电，应检修或更换开关。③荧光灯辉
坏有漏电现象，应检查电路敷设及导线绝 荧光灯接线错误，检查接线，按电路正确接 光启动器底座积尘受潮，清除辉光启动器
LED灯管故障排除及维修技巧
LED灯管故障排除及维修技巧LED灯管故障排除及维修技巧LED（Light Emitting Diode）灯管在现代照明领域得到了广泛应用，因为其高效、节能和长寿命的特点。
然而，与任何电子设备一样，LED 灯管也会出现故障。
本文将以深度的方式探讨LED灯管的故障排除和维修技巧，帮助读者更好地了解和处理这些问题。
笔者要指出，文章中的技术信息仅供参考，请确保在进行任何维修操作之前已经取得了相应的专业知识和技能。
一、常见故障症状及排除方法1. LED灯管完全不亮：- 检查电源连接：确保灯管的电源线与电源接触良好且连接正确。
可以尝试重新插拔电源线来排除接触不良的可能。
- 检查开关：确保开关处于打开状态，并检查开关是否损坏。
如果开关损坏，需要更换新的开关。
- 检查电源供电：使用万用表或电压表检查电源是否正常供电。
如果电源故障，需要更换电源。
2. LED灯管亮度不稳定或闪烁：- 检查电压波动：使用万用表或电压表检测电源的电压波动。
如果电压波动较大，可能是电源问题，需要更换电源或添加稳压器。
- 检查灯管连接：确保灯管的连接良好且没有松动。
检查灯管连接部分是否烧焦或生锈，如有需要更换新的连接器。
- 检查灯管驱动电路：使用万用表或电压表检测灯管的驱动电路是否正常。
如果驱动电路有问题，需要更换新的驱动电路。
二、灯管故障的维修技巧1. 检查电源线：- 拆解灯管外壳：根据灯管的型号和设计，小心地拆除灯管外壳，以便进一步检查内部部件。
- 检查电源线连接：检查电源线与电源线端口的连接情况。
确保连接牢固且没有松动或脱落。
- 更换损坏的电源线：如果发现电源线损坏或老化，需要用新的电源线进行更换。
确保选择与原来线材相匹配的规格和型号。
2. 更换灯珠：- 检查灯珠连接：根据灯管的型号和设计，小心地检查灯珠连接部分。
确保连接牢固且没有松动或脱落。
- 使用烙铁和焊锡进行更换：如果发现灯珠损坏，需要使用烙铁和焊锡将其更换为新的灯珠。
注意在操作时要小心，避免对其他部件造成损害。
日光灯常见故障、原因及排除方法
日光灯常见故障、原因及排除方法
(1)灯管不发光。
可能原因及排除方法:
1灯座触点接触不良或电路线头松散:重新安装灯管,或重新连接已松散线头。
2启辉器损坏,或与基座触点接触不良:先旋动启辉器,试看是否发光,再检查线头是否脱落,排除后仍不发光，应更换启辉器。
3镇流器绕组或管内灯丝断裂或脱落:测量绕组和灯丝是否通路。
(2)灯管两端发亮,中间不亮。
可能原因及排除方法:
启辉器接触不良或内部小电容击穿:按上述启辉器损坏检修方法检查，小电容击穿，可剪去后再用。
(3)启辉困难(灯管两端不断闪烁，中间不亮)。
可能原因及排除方法:
①启辉器配用不成套:换上配套的启辉器。
②电源电压太低:调整电压。
③环境温度太低:可用热毛巾在灯管上来回熨烫。
④镇流器配用不成套,启辉电流过小:换上配套的镇流器。
⑤灯管老化:更换灯管。
(4)灯光闪烁或管内有螺旋形滚动光带。
可能原因及排除方法:
①启辉器或镇流器连接不良:接好连接点。
②镇流器不配套(工作电流过大):换上配套的镇流器。
3新灯管暂时现象:使用一段时间会自行消失。
④灯管质量不好:更换灯管。
(5)镇流器异声，可能原因及排除方法:
①铁芯叠片松动:固紧铁芯。
②绕组内部短路(伴随过热现象):更换镇流器。
③电源电压过高:调整电压。
(6)灯管两端发黑。
可能原因及排除方法:
①灯管老化:更换灯管。
②启辉不佳:排除启辉系统故障。
③电压过高:调整电压。
照明电路发生故障的原因及排除方法
照明电路发生故障的原因及排除方法
照明电路是我们日常生活中不可或缺的一部分，但是有时候我们会遇到照明电路发生故障的情况，这时候我们需要了解照明电路发生故障的原因以及排除方法。
一、照明电路发生故障的原因
1.电路过载：当电路中的负载超过电路的额定负载时，就会发生电路过载。
这时候电路中的保险丝会熔断，导致照明电路无法正常工作。
2.电路短路：当电路中的两个导线之间出现短路时，电流会突然增大，导致电路中的保险丝熔断，照明电路无法正常工作。
3.灯泡损坏：灯泡寿命到期或者灯泡损坏也会导致照明电路无法正常工作。
4.电路接线不良：电路接线不良也会导致照明电路无法正常工作，这时候需要检查电路接线是否牢固。
二、照明电路发生故障的排除方法
1.检查保险丝：当照明电路无法正常工作时，首先需要检查保险丝是否熔断。
如果保险丝熔断，需要更换新的保险丝。
2.检查灯泡：如果保险丝没有熔断，需要检查灯泡是否损坏。
如果灯泡损坏，需要更换新的灯泡。
3.检查电路接线：如果保险丝和灯泡都没有问题，需要检查电路接线是否牢固。
如果电路接线不良，需要重新接线。
4.检查电路负载：如果以上方法都没有解决问题，需要检查电路负载是否过大。
如果电路负载过大，需要减少负载。
总之，照明电路发生故障时，我们需要先找到故障原因，然后采取相应的排除方法。
如果自己无法解决问题，可以寻求专业人士的帮助。
同时，我们也需要注意电路的安全使用，避免电路过载和短路等情况的发生。
灯具维修指南
灯具维修指南灯具在我们的日常生活中起着重要的作用。
然而，由于各种原因，如长时间使用、老化或意外损坏等，灯具可能会出现故障。
本文将为您提供一份灯具维修指南，帮助您更好地了解常见灯具问题的原因和解决方法。
一、灯泡更换当灯泡不亮或出现闪烁时，最常见的原因是灯泡烧坏了。
为了更换灯泡，您需要注意以下几点：1. 关闭电源：在更换灯泡之前，确保您已关闭电源并等待灯泡完全冷却。
2. 拆下灯罩：根据灯具的设计，可能需要拆下灯罩才能接触到灯泡。
注意轻拆轻装，避免不必要的损坏。
3. 卸下旧灯泡：仔细转动灯泡逆时针方向，直到松开并取下。
4. 安装新灯泡：插入新灯泡并顺时针旋转，直到灯泡牢固。
5. 关上灯罩：将灯罩重新安装到正确位置，并确保固定牢固。
6. 开启电源：确认灯泡安装正确后，打开电源，测试新灯泡是否亮起。
二、电路故障排除当灯具不亮即使更换新灯泡后，可能存在电路故障。
以下是检查和解决电路故障的步骤：1. 重新插拔电源插头：有时，插头可能没有完全插入插座，导致灯具不亮。
尝试重新插拔插头来解决问题。
2. 检查电线连接：确保灯具各部分的电线连接牢固，没有松动或脱落。
3. 更换电源线：如果电源线损坏或老化，可能会导致电路故障。
如果有必要，更换新的电源线。
4. 检查开关：确保开关正常工作。
可以使用电路测试仪来检查开关的连通性。
5. 调查保险丝：在灯具的电路中，保险丝起着保护作用。
检查保险丝是否烧断，如有需要，更换新的保险丝。
三、灯具清洁和保养为了让灯具保持良好的工作状态和延长使用寿命，定期清洁和保养是必要的。
以下是一些建议：1. 清洁灯罩和灯泡：使用干净的柔软布或海绵轻轻擦拭灯罩和灯泡表面。
确保灯具完全断电和降温后再进行清洁。
2. 定期除尘：积灰会降低灯具的亮度和发光效果，定期除尘可以保持灯具的最佳工作状态。
3. 注意防潮：对于安装在潮湿环境中的灯具，注意防潮是非常重要的。
确保灯具的防潮措施完好，并避免灯具长时间处于潮湿环境。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
4.6 实训：常用电光源的认识与荧光灯的安装
2）荧光灯电路的安装和故障排除
（1）荧光灯电路的组成
荧光灯电路主要由荧光灯管、镇流器、启辉器组成。图4.55所示为一种结构的荧
光灯电路的实物图和电原理图。
（a）实物电路 （b）电原理图
图4.55 荧光灯电路
① 荧光灯管
荧光灯管的外形如图4.55（a）中所示。荧光灯管是一支细长的玻璃管，其内壁涂
有一层荧光粉薄膜，在荧光灯管的两端装有钨丝，钨丝上涂有受热后易发射电子的氧
化物。荧光灯管内抽成真空后，充有一定量的惰性气体和少量的汞气（水银蒸气）。惰
性气体有利于日光灯的启动，并延长灯管的使用寿命；水银蒸气作为主要的导电材料，
在放电时产生紫外线激发日光灯管内壁的荧光粉转换为可见光。
② 启辉器
启辉器的外形如图4.55（a）中所示。启辉器主要由辉光放电管和电容器组成，其
内部结构如图4.56所示。其中辉光放电管内部的倒U形双金属片（动触片）是由两种
热膨胀系数不同的金属片组成，通常情况下，动触片和静触片是分开的；小容量的电
容器可以防止启辉器动、静触片断开时产生火花烧坏触片。
图4.56 启辉器内部结构
2
③ 镇流器
镇流器的外形如图4.55（a）中所示。镇流器是一个带有铁心的电感线圈，它有两
个作用：在启动时与启辉器配合，产生瞬时高电压点燃灯管；在工作时利用串联于电
路中的高电抗限制和稳定电路的工作电流，延长灯管使用寿命。
镇流器分单线圈式和双线圈式两种，它的电路接法也有几种形式，如图4.57所示。
（a）单线圈单管 （b）双线圈单管 （c）双管
图4.57荧光灯常用电路
节能灯一般使用电子镇流器，它主要是由二极管，三极管、电容、电阻、磁环变
压器等各种电子元器件组成。
（2）安装荧光灯电路
以图4.55所示电路为例安装荧光灯电路。
① 用万用表检测元器件：灯管两端灯丝应有几Ω的电阻，镇流器电阻约为20～
30Ω，启辉器不导通，电容器应有充电效应。
② 电路安装：根据图4.55进行荧光灯电路的组装。
③ 试通电：接好线路并经老师检查合格后，通电观察荧光灯电路的工作情况。
（3）荧光灯电路的故障检修
与白炽灯相比，荧光灯电路较为复杂，出现的故障现象也较多。常见的故障现象、
故障原因及简单的排除方法见表4.5。
表4.5 荧光灯的常见故障与检修
故障现象 故障原因 排除方法
不亮 电源不通或电压过低 用试电笔或万用表检查电源 ，接通电源 灯丝断 用万用表检查灯丝电阻，换灯管 灯具断线或接触不良
修理断线，调整插接件的接触紧
度
镇流器损坏
用万用表检查直流电阻，更换镇
流器
启辉器不合格或损坏 检查、更换合格启辉器
3
启辉器亮，
灯管不亮
电源电压过低 用万用表检查电源，改善供电
灯具接线出错 改正接线
启辉器亮，
灯管闪烁
气温过低 热敷灯管
启辉器亮，
灯丝发红
启辉器内电容器击穿 更换电容器或更换启辉器
启辉器损坏 更换启辉器
灯管老化 更换灯管
启辉器不亮，
灯管两端亮
启辉器内电容器击穿、短路或双金属片粘连 修理或更换电容器或更换启辉
器
灯光在管内
旋转
新灯管为暂时现象 启动几次可消除
镇流器不配套 更换配套镇流器
灯管质量不好 换灯管
启动困难 电源电压过低 用万用表检查电源，改善供电 镇流器不配套 更换镇流器
启辉器不合格或不配套 更换启辉器
灯管一端或
两端变黑
电源电压偏高 用万用表检查电源，改善供电
开关开启、关闭过于频繁 控制开灯次数
镇流器不配套或匝间短路 更换镇流器
接线错误或接触不良 纠正接线或改善接触状态
灯管不好 更换灯管
灯具发声 镇流器震动 垫胶垫并加固
灯具过热
电源电压过高 用万用表检查电源，调整供电
散热不良 改善散热条件
启辉器有杂音 启辉器内电容器失效 在启辉器内并接电容器
实训：在教师指导下，熟悉荧光灯电路，练习绘制荧光灯电路图，安装荧光灯电
路，熟悉并实习排除荧光灯电路的简单故障（可将同学实习安装的荧光灯电路所出现
的故障设为排除对象，或由教师设置故障点供同学练习排除方法）。
4．问题讨论
（1）用万用表分别测量灯管、镇流器两端电压，二者与总电压之间存在什么关系？
（2）启辉器损坏又无替换，有何应急办法点亮荧光灯？
