九年级物理测试题：第十六章 电压 电阻(含答案)
- 1 -
第十六章 电压 电阻
1. 妙手做文章，慧眼识电路。在如图所示的电路中，当开关闭
合后，滑动变阻器滑片P向右移动时，对电表读数的变化分析
正确的是（ ）
A．电流表A、电压表V1示数都减小，电压表V2示数增大
B．电流表A、电压表V1示数都变大，电压表V2示数变小
C．电流表A的示数减小，两电压表示数不变
D．三个电表的示数都不变
2. 你知道通过电流表和电压表可以改变用电器的连接方式吗？给你如
图所示的电路，填入不同的电表，它们的连接方式是不同的！分析一下
（ ）
A．开关闭合，若甲表是电压表，乙表是电流表，则电阻R1、R2并联
B．开关断开，若甲表是电流表，乙表是电流表，则电阻R1、R2串联
C．开关断开，若甲表是电压表，乙表是电压表，则电阻R1、R2串联
D．开关闭合，若甲表是电流表，乙表是电压表，则电阻R1、R2并联
3. （多选）学了变阻器的小明很想知道收音机的音量旋钮是
怎样改变声音的大小的．于是他把收音机的音量旋钮“拆开”，
其结构示意图如图所示．图中A、B、C三个焊接点相当于电位
器的三个接线柱．针对电位器在使用时，小明有如下说法，则
正确的是（ ）
A．只把A和C接入电路，无法改变通过电位器的电流
B．只把A和C接入电路，可以改变通过电位器的电流
C．将B、C两点接入电路，滑片顺时针旋动时，电位器接入电路的电阻变小
D．将B、C两点接入电路，滑片顺时针旋动时，电位器接入电路的电阻
变大
4. 如图所示是大型电子地磅秤的电路图（电源电压恒定），AB间的弹
簧中间有可收缩的导线将滑动变阻器接入电路，R1为定值电阻．当闭合
- 2 -
开关S，A板上受到的压力F增大时，电流表和电压表的示数将会发生改变．为使压力增大
时压力计的示数随指针向右摆动而增大，应把________（选填“电流表”或“电压表”）改
装为压力计．
5. 一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，
下面连接着一块受风板．无风时OC是竖直的，风越强，OC杆偏转的角度
越大．AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电
路中接有一个小灯泡，测风力时，闭合开关S即可．通过分析可知：金属
杆OC与弧形电阻AB组合在一起相当于一个________，观察小灯泡的
________可以粗略地知道风力的大小．
【趣味链接】
小菲所在的课外活动小组共有30
位同学，他们组设计了一个表决统计器，
能够快速地统计出投赞成票（或反对票）
的人数．表决器的电路原理图如图甲所
示（图中用“- - -”省去部分重复的电路）．器材：电源（电压为6 V且不变）、开关（足
够多）、电流表（表盘如图乙所示）、阻值60 Ω的定值电阻（足够多）、导线若干．
【拓宽延伸】
在某次表决时只要求投赞成票的同学闭合开关，结果电流表的指针停在如图丙所示的位置
上，请说明这次表决有________位同学投了赞成票．
- 3 -
第十六章 电压 电阻
1.A
解析：因为滑动变阻器与灯泡串联，电流表测得的是电路中的电流，电压表V1测得的是灯
泡两端的电压，电压表V2测得的是滑动变阻器两端的电压；所以当滑动变阻器的滑片向右
移动时，连入电路中的电阻变大，则电路中的电流变小，即电流表的示数变小；由欧姆定律
可知：U1=IR1，灯泡的电阻不变，电流变小，故U1变小，即电压表V1的示数变小；又因为总
电压不变，所以U2变大，即电压表V2的示数变大．故选A．
2. A
解析：电流表相当于导线，电压表相当于开路．开关闭合，若甲表是电压表，乙表是电流表，
则电流从正极经过开关然后分别流经电阻R1、R2，再流回电源负极，因此电阻R1、R2并联，
故A正确；开关断开，若甲表是电流表，乙表是电流表，则整个电路短路，没有电流流经电
阻，故B错误；开关断开，若甲表是电压表，乙表是电压表，则整个电路开路，没有电流流
过电阻，故C错误；开关闭合，若甲表是电流表，乙表是电压表，则电流只流经电阻R1，没
有电流流过电阻R2，故D错误．故选D．
3. AC
解析：只把A和C接入电路，电位器相当于定值电阻，移动滑片，电阻不变，电源电压不变，
无法改变通过电位器的电流．只将B、C两点接入电路，电阻丝的右半段接入了电路，当滑
片顺时针旋动时，电位器接入电路的电阻变小．
4. 电压表
解析：闭合开关S，定值电阻和滑动变阻器串联在电路中，压力F增大时滑动变阻器接入电
路的电阻变大，所以根据欧姆定律可知电路中电流会变小，即电流表示数变小．这时定值电
阻两端的电压变小，滑动变阻器两端的电压增大，电压表测量滑动变阻器两端的电压，所以
电压表的示数增大，可见电压表的示数随压力增大而增大，所以可改装为压力计．
5.滑动变阻器 亮暗
解析：（1）无风时OC是竖直的，连入电路的电阻是AB段；有风时，OC杆偏转一定的角度，
连入电路的电阻变为BP段，连入电路的电阻随风的大小而改变，风力测定仪相当于滑动变
阻器．（2）风越强，OC杆偏转的角度越大，BP段越小，电阻越小，电源电压不变，电路中
的电流越大，灯泡越亮，所以通过灯泡的亮度判断风力的大小．
【趣味链接】24
思维点睛：电流表选择的量程为0～3 A，分度值为0.1 A，当指针指示c点时，电流值为3
- 4 -
A，c点代表的人数为n=3 A/0.1 A=30；根据如图所示指针的位置可知，此时电路中的电流
为
2.4 A，因此此时投了赞成票的人数为2.4240.1AnA．

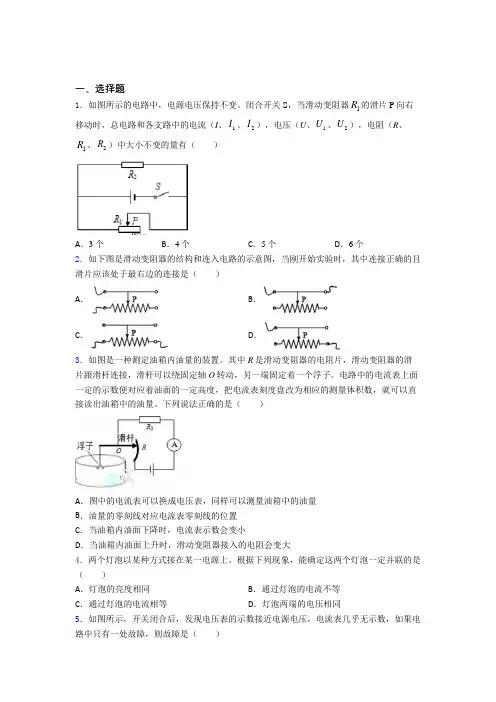

北京市昌平区第二中学初中物理九年级全册第十六章《电压电阻》测试题(包含答案解析)
一、选择题1．如图所示的电路中，电源电压保持不变。
闭合开关S ，当滑动变阻器1R 的滑片P 向右移动时，总电路和各支路中的电流（I 、1I 、2I ），电压（U 、1U 、2U ），电阻（R 、1R 、2R ）中大小不变的量有（ ）A ．3个B ．4个C ．5个D ．6个2．如下图是滑动变阻器的结构和连入电路的示意图，当刚开始实验时，其中连接正确的且滑片应该处于最右边的连接是（ ）A ．B ．C ．D ．3．如图是一种测定油箱内油量的装置。
其中R 是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O 转动，另一端固定着一个浮子。
电路中的电流表上面一定的示数便对应着油面的一定高度，把电流表刻度盘改为相应的测量体积数，就可以直接读出油箱中的油量。
下列说法正确的是（ ）A ．图中的电流表可以换成电压表，同样可以测量油箱中的油量B ．油量的零刻线对应电流表零刻线的位置C ．当油箱内油面下降时，电流表示数会变小D ．当油箱内油面上升时，滑动变阻器接入的电阻会变大4．两个灯泡以某种方式接在某一电源上。
根据下列现象，能确定这两个灯泡一定并联的是（ ）A ．灯泡的亮度相同B ．通过灯泡的电流不等C ．通过灯泡的电流相等D ．灯泡两端的电压相同 5．如图所示，开关闭合后，发现电压表的示数接近电源电压，电流表几乎无示数，如果电路中只有一处故障，则故障是（ ）A．小灯泡L1短路B．小灯泡L1断路C．电流表短路D．小灯泡L2断路6．下列关于实验仪器的使用方法，正确的是（）A．不允许不经过用电器而把电压表直接接在电源两极上B．使用电流表时，可以将它直接接在电源两极上C．测量电流之前要先试触电流表较大量程，防止被测电流超过它的量程D．滑动变阻器必须并联在电路中，连接时应注意“一上一下”连接接线柱7．为了研究电阻与长度的关系，采用了如图所示的电路装置，其中两根电阻丝的材料和横截面积应该（）A．材料相同、横截面积相同B．材料不同、横截面积不同C．材料不同、横截面积相同D．材料相同、横截面积不同8．关于导体的电阻，下列说法正确的是（）A．铜导线的电阻比铁导线的电阻小B．当导体两端的电压为零时，导体的电阻也为零C．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比D．导体的电阻越小，表示导体对电流的阻碍作用越小9．如图所示，闭合开关后，两盏灯均不亮，电流表示数为零，电压表有示数且较大，产生这一现象的原因可能是（）A．1L短路B．1L断路C．2L短路D．2L断路10．按照如图甲的电路图连接好电路。
2020年人教版初三物理全册第十六章 电压 电阻单元检测卷(含答案)
人教版九年级（全一册）物理第第十六章电压电阻单元测试[测试范围：第十六章时间：90分钟分值：100分]一、填空题(共20分，每空1分)1．教室里的日光灯正常工作时的电压是________；我们平常说的绝缘体，其电阻一般在1 MΩ以上，1 MΩ＝________Ω。
2．有些物质如硅、锗等，其导电性能介于导体和绝缘体之间，称为________。
有些物质在温度很低时，电阻会变成零，这就是________现象。
3．如图所示的电路中，导线a的一端固定连接在铅笔芯上，当闭合开关，导线b的一端在铅笔芯上左右移动时，灯泡亮度会发生变化，这个实验说明铅笔芯是________(选填“导体”或“绝缘体”)，还能说明导体的电阻与________有关。
4．如图所示，两个水果电池组成的“电池组”点亮了发光二极管，发光二极管具有单向导电性，电流只能从正极流入、负极流出，则A、B、C、D四个金属片中相当于电池正极的有________和________。
5．如图所示为滑动变阻器的结构示意图，若把A、C两个接线柱接到电路中，将滑片P向右移动，接入电路的电阻将________(选填“变大”“变小”或“不变”)。
若使滑动变阻器相当于一个定值电阻使用，应接入________两个接线柱。
6．将一根镍铬合金丝均匀拉长后接入电路，其电阻将________；若将这根镍铬合金丝对折后接入电路，其电阻将________。
(均选填“增大”“减小”或“不变”)7．元旦晚会上，同学们在教室里挂起了一种叫“满天星”的节日彩灯，这种彩灯每串由100只相同规格的小灯泡串联，将它们接在220 V的家庭电路中，则每只小灯泡两端的电压为________V，用电流表测得插头处的电流为200 mA，那么通过每只小灯泡的电流是________A。
8．如图所示电路，当开关闭合后，若电阻R1、R2并联且能正常工作，则甲表是________表、乙表是________表。
(均选填“电流”或“电压”)9.如图所示，将包装口香糖的锡箔纸剪成中间较窄的细条，然后将锡箔纸的两端连接电池正、负极，发现锡箔纸中间较窄处很快开始冒烟起火，这是因为锡箔纸将电池短路，导致电流很________(选填“大”或“小”)。
2020年人教版初中物理九年级上学期第十六章《电压电阻》测试卷(含答案)
第十六章《电压电阻》测试卷一、单选题(共15小题)1.下列有关电阻的说法正确的是（）A．导体的电阻越大，表明导体的导电能力越强B．导体的电阻与导体两端的电压成正比C．导体中的电流为零时电阻也为零D．导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关2.如图所示为滑动变阻器的四种接线方法．当滑片P向左移动时，电路中的电阻变大的接法是（）A．B．C．D．3.关于导体的电阻，下列说法正确的是（）A．长导线的电阻一定比短导线的电阻大B．粗导线的电阻一定比细导线的电阻大C．铜导线的电阻一定比铁导线的电阻大D．导线电阻的大小是由它的材料、长度、横截面积和温度决定的4.以下科学家中，以其名字命名电压单位的是（）A．牛顿B．伏特C．安培D．焦耳5.如图所示，闭合开关，两灯并联，各电表都能正常工作．下列判断正确的是（）A ．甲、乙、丙都是电流表B ．甲、乙、丙都是电压表C ．甲、乙是电压表，丙是电流表D ．甲、丙是电流表，乙是电压表6.如图所示，小红正准备将一电表接入电路中，她这是要测量电路中的（）A ．电流B ．电压C ．电阻D ．电能7.实验室里将一根粗细均匀的铜导线减去一半，那么剩下部分与原来比较电阻将（） A ．不变 B ．变大C ．变小D ．不能判定8.如图所示，闭合开关S ，两灯泡均能正常发光，则两灯泡一定具有相同的（）A ．额定功率B ．额定电流C ．额定电压D ．电阻9.为架设一条输电线路，有粗细相同的铁线和铝线可供选择，下面叙述最合理的是（） A ．因铁线坚硬，应选铁线 B ．因铝线易于架设，应选铝线C ．因铁较便宜，应选铁线D ．因铝线电阻小，应选铝线10.如图所示电路中，要使电阻R 1和R 2并联，且闭合开关后，两表均有示数，则甲、乙两表分别是（）A ．电流表电流表B ．电流表电压表C ．电压表电流表D ．电压表电压表11.在国际单位制中，电阻的单位是（）A ．安培B ．库仑C ．伏特D ．欧姆12.比较两根长度相同、粗细不同的铜导线电阻的大小，下列说法中正确的是（） A ．粗的大 B ．细的大C ．一样大D ．无法确定13.如图所示，关于电流表和电压表的使用方法中正确的是（）A ．B ．C ．D ．14.在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其他器材足够，下面实验探究活动中他不可能完成的是（） A ．探究导体电阻与长度的关系 B ．探究导体电阻与横截面积的关系C ．探究导体电阻与材料的关系D ．探究导体电阻与温度的关系15.如图，当滑片P 向A 端移动时，下列判断正确的是（ ）A ．通过电阻器的电流变小B ．通过灯泡的电流不变C ．电流表的示数变小D ．变阻器接入电路中的电阻变小二、填空题(共3小题)16.如图所示，已知电源电压为6V ，闭合开关S ，则电压表所测出的是 ______ 两端的电压；这只电压表有3V 和15V 两量程，实验中用的是0～3V 量程，小峰同学在读数时从0～15V 量程的刻度盘上发现指针所示的电压恰好为6.5V ，则实际测得的电压应是 ______ ，R 1两端的电压_______．17.如图所示的电路，闭合开关，定值电阻R 1与R 2的连接方式是 ______ ，电压表测的是 ______两端的电压．18.如图所示电路，电源电压为3V，小灯泡L1和L2的连接方式为______ 联；L1两端的电压为______ V；若L1损坏，则L2______ （填“能”或“不能”）正常发光．三、实验题(共3小题)19.对串联电路电压规律进行了探究．（1）在拆接电路时，开关必须 ______ ；（2）在测L2两端的电压时，小明同学为了节省时间，采用如图方法：电压表所接的B点不动，只断开A点，并改接到C点上；上面的方法能否测出L2两端的电压？ ______ ，为什么？ ______ ；（3）方法改进后，实验数据记录如下表，小明同学分析后得出结论：串联电路总电压等于各用电器两端的电压之和，他认为他得到了正确的结论．那么你认为这个实验结论是否存在着不足？______ ，他应该如何改进 ______ ．20.在做“探究串联电路中的电压规律”的实验时，有多个灯泡可供选择，小明把两只灯泡L1、L2串联起来接到电源上，如图1所示：（1）当分别把电压表连在图中AB两点、BC两点及AC两点时，闭合开关后测得的数据是：UAB=0，=12V，UAC=12V，则故障可能是 ______．UB C（2）故障排除后，实验正常进行，通过测量得到了两组实验数据如下表：分析两组实验数据，可得出： ______ ．（3）本实验设计你认为有什么不合理或可以改进的地方吗？若有，请加以说明（若是电路改进则填写在图2虚线框内）．21.如图所示，在探究影响导体电阻大小因素的实验中，导线a、b、c粗细相同，b、d粗细不同；a、b、d长度相同（1）该实验是通过观察 ______ 的示数间接比较导线电阻的大小．（2）选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的 ______ 有关．（3）选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的 ______ 有关．（4）选用导线 ______ 分别接入电路中，是为了探究电阻大小跟导体的横截面积有关．（5）影响导体电阻大小因素除了上述因素外，还可能跟 ______ 有关．四、计算题(共3小题)22.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？23.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？24.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．答案解析1.【答案】D【解析】（1）电阻是表示导体对电流阻碍作用大小的物理量，电阻越大，则导电能力越弱，故A 错误；（2）导体的阻值是导体本身所具有的性质，电阻由导体材料、长度、横截面积决定，与通过它的电流、它两端的电压无关；故D选项正确，BC选项错误．2.【答案】D【解析】要使P向左移动时，电路中的电阻变大，即接入电路的下面的电阻丝的长度变长．A、接线柱C、D接入电路，滑动变阻器接入电路的阻值为零，移动滑片，不能改变滑动变阻器接入电路的阻值．故A不符合题意．B、接线柱A、D接入电路，当滑片P向左移动时，接入电路的电阻丝AP的长度变短，所以电路中的电阻变小．故B不符合题意．C、接线柱A、B接入电路，整个电阻丝全部接入电路，无论滑片P如何移动，滑动变阻器接入电路的电阻值都为滑动变阻器的最大阻值，不发生变化．故C不符合题意．D、接线柱B、D接入电路，当滑片P向左移动时，接入电路的电阻丝PB的长度变长，所以电路中的电阻变大．故D符合题意．3.【答案】D【解析】A、要得到电阻和导线长度的关系，就要采用控制变量法，控制材料、横截面积一定，所以A是错误的；B、要得到电阻和导体横截面积的关系，就要采用控制变量法，控制材料、长度一定，所以B是错误的；C、要得到电阻和材料的关系，就要采用控制变量法，控制横截面积、长度一定，所以C是错误的；D、导体电阻大小的因素与它的材料、长度、横截面积有关，同一导体的电阻还和它的温度有关，所以D是正确的．4.【答案】B【解析】牛顿是力的单位；伏特是电压的单位，安培是电流的单位，焦耳是热量或功、能的单位，故B正确．5.【答案】D【解析】由电路图知：要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，所以丙表为电流表；要使右边的灯泡工作，需要使电流从正极出来经过甲表到此灯泡，再经丙表回到负极，所以甲表为电流表；由于甲表为电流表，所以乙表只能为电压表，否则会造成电源短路．6.【答案】B【解析】据图可知，此时的电表是电压表，即是用来测量某电路两端电压的仪表，应该并联在电路中，故B正确使用7.【答案】C【解析】导体的电阻跟导体的材料、长度、横截面积有关．导体的材料一定时，导体越长、横截面积越小，导体的电阻越大．导体的材料一定时，导体越短，横截面积越大，导体的电阻越小．将铜导线减去一半后，材料不变，导体长度变短，横截面积不变，因此电阻变小．8.【答案】C【解析】根据电路图可知，两灯泡并联连接．因为并联电路两端电压相等，因此两灯泡的额定电压相等．9.【答案】D【解析】因为铁线和铝线的长度和粗细都相同，所以铁线的电阻大于铝线的电阻，远距离输送电能的过程中应选择电阻较小的输电线路．10.【答案】A【解析】由于两电阻并联，位于干路上的乙电表一定是电流表，否则电路为电压表测电源的电路，即不为并联电路；甲电表与电阻R2串联，必为电流表，否则电路为R1的简单电路，与题意不符，所以，甲乙两电表均为电流表．11.【答案】D【解析】在国际单位制中，电阻的单位是欧姆，常用的还有千欧、兆欧．12.【答案】B【解析】在同样环境下，电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，在长度和材料相同时，细的铜丝电阻大．13.【答案】A【解析】（1）电流表的正确使用方法是：与被测用电器串联；电流必须从电流表的正极流入，负极流出；所测量的电流不能超过电流表的量程；绝对不允许不经过用电器把电流表直接接在电源两极上；（2）电压表的正确使用方法是：把它并联在用电器两端；必须让电流从正接线柱流入，从负接线柱流出（正接线柱与正极相连，负接线柱与负极相连）；被测电压不能超过电压表所选的量程，否则会烧坏电压表．A、此图中是电流表，串联在电路中，且正负接线柱是正确的，故A正确；B、此图中是电流表，相当于导线，所以此时将电流表并联，会发生短路，故B错误；C、此图中是电压表，应该并联在用电器两端，故C错误；D、此图中的电压表虽然并联在用电器两端，但正负接线柱接反了，故D错误．14.【答案】C【解析】A、当探究导体电阻与长度的关系时，可控制横截面积和材料不变，改变导体的长度，能够完成，不符合题意；B、当探究导体电阻与横截面积的关系时，可控制长度和材料不变，改变导体的横截面积，能够完成，不符合题意；C、当探究导体电阻与材料的关系时，可控制长度和横截面积不变，因为只有一个金属丝，所以无法改变材料，不能够完成，符合题意；D、探究导体电阻与温度的关系，可控制长度、材料和横截面积不变，改变温度，能够完成，不符合题意.15.【答案】D【解析】由图可知，滑动变阻器接入了左下方的接线柱，接入电路的电阻为AP段，则滑片向A移动时，滑动变阻器接入部分减小，即接入电路中的电阻变小，故D正确；在这个串联电路中，由于电阻减小，电路中的电流将增大，即电流表的示数、通过灯泡的电路及滑动变阻器的电流均增大，故A、B、C错误.16.【答案】R2；1.3V；4.7V【解析】由图知，电压表与R2并联，所以测出的是R2两端的电压；实验中使用的是0～3V，按0～15V量程读数是6.5V，则实际电压是1.3V，根据串联电路电压特点，R1两端的电压：6V-1.3V=4.7V．17.【答案】串联；R1．【解析】由于电压表的内部电阻很大，电压表在电路中相当于断路，先将电压表去掉，定值电阻R1与R2依次串联，电流只有一条路径，即为串联；电压表并联在R1两端测R1两端的电压．18.【答案】并；3；能．【解析】电流从电源的正极出发，分别经过两个灯泡回到电源负极，因此小灯泡L1和L2并联连接；因为两灯泡并联，电源电压为3V，所以L1两端的电压为3V；因为并联电路中各支路用电器互不影响，所以L1损坏时，L2能正常发光．19.【答案】（1）断开；（2）不能；电压表正负接线柱接反了；（3）存在不足；更换不同规格的实验器材进行多次实验，然后得出结论【解析】（1）为了安全，在拆接电路时，开关必须断开；（2）由实验步骤可知，电压表正负接线柱接反了，不能测出灯L2两端的电压．（3）只进行一次实验就得出结论，实验结论具有片面性，为得出普遍结论，应更换不同规格的实验器材进行多次实验，然后得出结论．20.【答案】（1）L1短路，或L2断路，或L1短路同时L2断路（任答对一种即可）；（2）串联电路中，总电压等于各部分电路两端的电压之和；（3）本题原实验是通过更换不同的灯泡进行多次测量，实验过程比较麻烦，可通过调节滑动变阻器进行多次测量，实验电路图如下图所示．【解析】（1）如果灯泡L1短路，电路中只有灯泡L2电压表相当于测量的电源电压，所以有UAB=0，=12V，UAC=12V；UBC如果灯泡L1正常，灯泡L2开路，电压表相当于测量的电源电压，所以有UAB=0，UBC=12V，=12V；UA C如果灯泡L1短路，同时灯泡L2开路，电压表相当于测量的电源电压，所以有UAB=0，UBC=12V，=12V．UAC综上所述可知导致该现象的原因是：灯泡L1短路或L2断路，或L1短路同时L2断路（任答对一种即可）（2）由表中的实验数据可知4+8=12，6+6=12，所以可得结论为：串联电路中，总电压等于各部分电路两端的电压之和．（3）本题原实验是通过更换不同的灯泡进行多次测量，实验过程比较麻烦，可通过调节滑动变阻器进行多次测量，实验电路图如下图所示．21.【答案】（1）电流表；（2）材料；（3）长度；（4）b、d；（5）温度．【解析】（1）当接入电路不同的导体时，可通过观察灯泡的亮暗或观察电流表示数来比较导体电阻的大小；（2）由图可知，导线a、b的粗细、长度均相同、材料不同，因此选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的材料有关；（3）由图可知，导线b、c的粗细、材料均相同、长度不同，因此选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的长度有关；（4）由图可知，导线b、d的长度、材料均相同、粗细不同，因此选用导线b、d分别接入电路中，是为了探究电阻大小跟导体的横截面积有关；（5）影响导体电阻大小因素除了导体的材料、长度、横截面积外，还可能跟温度有关．22.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．23.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．24.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.1、生活不相信眼泪，眼泪并不代表软弱。

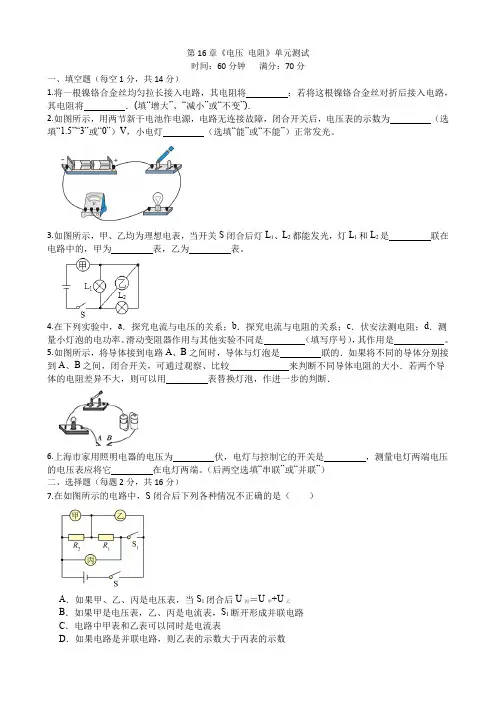

2022-2023学年人教版九年级物理全一册第16章《电压 电阻》单元测试卷含答案
第16章《电压电阻》单元测试时间：60分钟满分：70分一、填空题（每空1分，共14分）1.将一根镍铬合金丝均匀拉长接入电路，其电阻将；若将这根镍铬合金丝对折后接入电路，其电阻将．(填“增大”、“减小”或“不变”)．2.如图所示，用两节新干电池作电源，电路无连接故障，闭合开关后，电压表的示数为（选填“1.5”“3”或“0”）V，小电灯（选填“能”或“不能”）正常发光。
3.如图所示，甲、乙均为理想电表，当开关S闭合后灯L1、L2都能发光，灯L1和L2是联在电路中的，甲为表，乙为表。
4.在下列实验中，a．探究电流与电压的关系；b．探究电流与电阻的关系；c．伏安法测电阻；d．测量小灯泡的电功率。
滑动变阻器作用与其他实验不同是（填写序号），其作用是。
5.如图所示，将导体接到电路A、B之间时，导体与灯泡是联的．如果将不同的导体分别接到A、B之间，闭合开关，可通过观察、比较来判断不同导体电阻的大小．若两个导体的电阻差异不大，则可以用表替换灯泡，作进一步的判断．6.上海市家用照明电器的电压为伏，电灯与控制它的开关是，测量电灯两端电压的电压表应将它在电灯两端。
（后两空选填“串联”或“并联”）二、选择题（每题2分，共16分）7.在如图所示的电路中，S闭合后下列各种情况不正确的是（）A．如果甲、乙、丙是电压表，当S1闭合后U丙＝U甲+U乙B．如果甲是电压表，乙、丙是电流表，S1断开形成并联电路C．电路中甲表和乙表可以同时是电流表D．如果电路是并联电路，则乙表的示数大于丙表的示数8.如下图所示，电位器有a、b、c三个接线柱：b接线柱与滑片连接，滑片可绕转轴O旋转；a、c接线柱分别接在弧形电阻丝的一端。
老电工把此电位器与“220V 40W”的白炽灯串联后，接在220V的电路中，能调节白炽灯的亮度，以下说法合理的是（）A．将b、c接入电路，滑片在n端时灯正常发光B．将b、c接入电路，滑片在m端时灯正常发光C．将a、c接入电路，滑片在n端时灯正常发光D．将a、c接入电路，滑片在m端时灯正常发光9.定值电阻R1标有“1A 10Ω”，R2标有“0.5A 20Ω”，定值电阻R3标有“4V 12Ω”，R4标有“8V 4Ω”。
九年级物理全册第十六章电压电阻必练题总结(带答案)
九年级物理全册第十六章电压电阻必练题总结单选题1、如图所示的电路中，闭合开关，滑动变阻器滑片向右滑动的过程中（）A．灯泡L1亮度变亮，L2亮度不变B．灯泡L1亮度变亮，L2亮度变暗C．灯泡L1亮度不变，L2亮度变亮D．灯泡L1亮度变暗，L2亮度变亮答案：D由电路图可知，L2和滑动变阻器并联，然后再和L1串联，开关在干路上；滑动变阻器滑片向右滑动的过程中，L2电阻不变，滑动变阻器接入电路的阻值逐渐按增大，由并联电阻的总阻值计算公式可知，两个电阻并联后，其中任一电阻增大，总阻值也增大，即滑动变阻器滑片向右滑动时，L2和滑动变阻器并联的总阻值逐渐增大；L1阻值不变，电源电压不变，根据串联电路分压原理可知，L2两端电压增大，L2变亮，L1两端电压减小，L1变暗，故ABC错误，D正确。
故选D。
2、如图所示，闭合开关S后，电压表V1和V2的示数分别为2.7V和3V，则电压表V的示数是（）A．0.3V B．3V C．2.7V D．5.7V答案：D由题图知，灯泡L1、灯泡L2、电源和开关组成串联电路，电压表V1测量灯泡L2两端的电压，电压表V2测量灯泡L1两端的电压，电压表V测量灯泡L1、灯泡L2串联后的电压，由串联电路中电压特点可知电压表V的示数为电压表V1和V2的示数之和，即为5.7V，故D符合题意，ABC不符合题意。
故选D。
3、如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G 接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，则可能是（）A．电源没电B．开关断路C．灯泡断路D．灯泡短路答案：B将M接电源“+”极，N接E，无示数，说明可能存在断路，且断路不在变阻器，N接F，无示数，说明断路灯泡也没断路，N接G，有示数，说明断路可能在开关，且电源有电，故ACD不符合题意，B符合题意。
故选B。
4、小伟和小刚很喜欢做电学实验，利用课间时间他们连接了如下电路图，可是闭合开关后一灯亮一灯不亮，电压表没有示数，电流表有示数，移动滑动变阻器的滑片还是一灯亮一灯不亮，电流表示数发生变化，但电压表依然没有示数，若故障只发生在某一处，你帮他们分析可能是（）A．灯泡L1发生了短路B．灯泡L2发生了短路C．灯泡L1的灯丝断路了D．灯泡L2的灯丝断路了答案：A由电路图可知，此电路为串联电路，电流表测电路中电流，电压表测灯泡L1两端的电压；AC．闭合开关后电流表有示数，说明电路为通路，一灯亮一灯不亮，电压表没有示数，说明电压表所在处有故障；若灯泡L1断路，则电压表串联在电路中，移动滑动变阻器的滑片还是一灯亮一灯不亮（灯泡L1不亮，灯泡L2亮），电压表将有示数，电流表的示数将不会变化，所以灯泡L1不可能断路；若灯泡L1短路，则电压表无示数，电流表有示数，移动滑动变阻器的滑片还是一灯亮一灯不亮（灯泡L1不亮，灯泡L2亮），电压表无示数，电流表的示数会变化，故A符合题意，C不符合题意；B．若灯泡L2发生了短路，且故障只发生在某一处，则闭合开关后，灯泡L1亮，灯泡L2不亮，电压表和电流表均有示数，故B不符合题意；D．若灯泡L2的灯丝断了，且故障只发生在某一处，则闭合开关后，电路为断路，灯泡L1不亮，灯泡L2不亮，电压表和电流表均没有示数，故D不符合题意。
人教版九年级全一册物理第十六章 电压 电阻 期末复习题(含答案解析)
人教版九年级全一册物理第十六章电压电阻期末复习题一、单选题1．下列关于电压的说法不正确的是A．电压是形成电流的原因B．电源是提供电压的装置C．电路中有电流，则电路两端一定有电压D．电路两端有电压，则电路中一定有电流2．如图所示电路中，当只闭合开关S2时，电流表、电压表均正常工作，下列说法错误的是（）A．只闭合开关S2时，R1和R2串联，电压表测R2两端电压B．只闭合开关S1和S2时，电压表和电流表能正常工作C．只闭合开关S1和S2时，电压表示数为0D．同时闭合开关S2和S3时，电路将发生短路3．两个电阻R1和R2并联在电路中，通过电阻R1和R2的电流之比I1∶I2=4∶3，则电阻R1和R2的两端电压之比为（）A．4∶9B．1∶1C．3∶2D．2∶34．如图所示的电路，闭合开关S后，电灯L1、L2都不发光，且两电表的指针都不动。
现将两电灯的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表的指针仍不动，但电压表的指针却有了明显的偏转，该电路的故障可能是（）A．电流表内部接线断了B．灯L1灯丝断了C．灯L2灯丝断了D．电流表和两个电灯都坏了第1页共16页5．有一段镍铬电阻丝，下列措施中能减小其电阻的是（）A．增大它的长度B．减小它两端电压C．增大它的横截面积D．减小通过它的电流6．甲、乙两导体材料、温度相同，若R甲>R乙，则甲、乙两导体的长度L及横截面积S的大小情况，不可．．能．存在的是（）A．S甲>S乙L甲>L乙B．S甲<S乙L甲<L乙C．S甲=S乙L甲>L乙D．S甲>S乙L甲<L乙7．将滑动变阻器按如图所示的方法连接，以下叙述正确的是（）A．滑片向右滑动时，它的电阻增大B．实验开始前滑片P应放在最左端C．实验中经常用它来改变电路中的电流方向D．用它来调节小灯泡亮度时，应将它和小灯泡并联8．如图是物理兴趣小组设计的四个测量身高的电路图，身高仪都由电压表改装而成．能实现身高越高身高仪示数越大且刻度均匀的电路是A．B．第2页共16页C．D．二、多选题9．如图所示的电路，能利用滑动变阻器调节电灯亮度的电路是（）A．B．C．D．10．下列说法中正确的是（）A．毛皮和橡胶棒摩擦的过程中橡胶棒得到了电子B．金属导体中自由电子定向移动的方向与电流方向相反C．当导体被均匀拉长至原来的2倍时，它的电阻增大为原来的2倍D．在通常情况下，塑料、汽油和陶瓷都属于绝缘体三、填空题11．小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L2两端的电压为________V，L1两端的电压为_______V．第3页共16页。
人教版九年级物理第十六章电压 电阻画图题专项练习卷I(解析卷)
人教版九年级物理第十六章电压电阻画图题专项练习卷I参考答案一．作图题。
1．如图为亮度可调的台灯的电路图，其中AB是一根电阻丝，OP是滑片，可绕O点旋转，P端与电阻丝接触良好，请将图中的电路图补充完整。
要求：滑片OP顺时针转动时，电灯变亮。
【解答】解：根据题意可知，滑片OP顺时针转动时，电灯变亮，这说明灯泡与变阻器串联，通过灯泡的电流变大，根据欧姆定律可知，电路中的电阻减小，变阻器接入电路的电阻变小，故应接OB接线柱，如图：2．在如图所示电路中的〇里填上适当的电表符号，使之在闭合开关S后，完全相同的两灯均能正常发光。
【解答】解：要使电路能正常工作，与电源并联的电表必为电压表，要使灯L2正常工作，与L2串联的电表必为电流表，所以正确的电表符号如下图所示：3．在图电路中的O处填入电表符号，使之成为正确的电路。
【解答】解：电流表与被测电路串联，电压表与被测电路并联；由图知，最上边的〇与电源并联，所以是电压表；左边的〇与灯泡串联，是电流表；右边的〇与电阻并联，为电压表，如图所示：。
4．如图所示，甲、乙均为理想电表，当开关S闭合后，灯L1、L2都能发光，请在相应的圆圈内标出电压表或电流表的符号。
【解答】解：由图可知，甲表串联在电路中，为电流表；乙与两个灯泡并联，为电压表，如图所示：5．开关闭合后，图中的两个灯泡都能正常发光，请在图中的“〇”中填上电流表和电压表的符号。
【解答】解：由图可知，上面的电表与灯泡L1是串联的，所以为电流表；下面的电表与灯泡L1是并联的，为电压表，如图所示：6．如图所示，在a、b、c的“〇“内填上适当的电表，且保证两灯均正常发光。
【解答】解：由图可知，a表与L1并联，b表与L2并联，c表与L2串联；电流表的电阻很小，相当于导线；电压表的电阻很大，相当于断路；则为了避免短路，则a、b不能为电流表；为避免断路，c不能为电压表，因此a是电压表，b是电压表，c是电流表；7．在如图中的圆圈里填上适当的电表符号，使其组成串联电路。
【单元练】北京东直门中学九年级物理第十六章【电压和电阻】经典题(含答案)
一、选择题1．某同学在实验中连接了如图所示的电路，闭合开关S，发现灯L不亮。
为检查电路的故障，他用电压表进行测量。
结果是U a e=6V，U ab=0V，U ad=0V，U d e=6V，此电路故障可能是（）A．开关S接触不良B．L灯丝断了C．bc间断路D．R断路D解析：D如图所示电路为串联电路，闭合开关，灯L不亮，则电路可能出现了断路。
用电压表测量ae间电压，U ae=6V，则从a到电源到e间没有断路，ab间电压为0，则从a到电源到b之间出现了断路，同理从a到电源到d之间出现了断路，而de间电压为6V，从a到开关到d 间没有断路，那么是电阻R断路了，故ABC不符合题意，D符合题意。
故选D。
2．如图是一种测定油箱内油量的装置。
其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。
电路中的电流表上面一定的示数便对应着油面的一定高度，把电流表刻度盘改为相应的测量体积数，就可以直接读出油箱中的油量。
下列说法正确的是（）A．图中的电流表可以换成电压表，同样可以测量油箱中的油量B．油量的零刻线对应电流表零刻线的位置C．当油箱内油面下降时，电流表示数会变小D．当油箱内油面上升时，滑动变阻器接入的电阻会变大C解析：CA．电流表采用串联，电压表采用并联，图中的电流表换成电压表，不能测量油箱中的油量，故A错误；B．油量表的指针处于零刻线时，电路中有电流，不在电流表零刻线的位置，故B错误；C．当油箱内油面下降时，滑杆右端向上转动，接入电路的电阻变大，电流表示数会变小，故C正确；D．当油箱内油面上升时，滑杆右端向下转动，滑动变阻器接入的电阻会变小，故D错误。
故选C。
3．甲、乙两电阻分别是R甲=5Ω、R乙=10Ω。
并联后接在电源两端，如图所示。
下列分析正确的是（）A．甲两端的电压大于乙两端的电压B．通过甲的电流与通过乙的电流相等C．甲两端的电压等于乙两端的电压D．甲的电功率与乙的电功率相等C解析：CAC．并联电路各支路两端的电压相等，所以甲乙两个电阻两端的电压相等，故A错误，C 正确；B．并联电路中电流与电阻成反比，因为甲的电阻小，所以通过甲的电流比通过乙的电流大，故B错误；D．并联电路中，电功率和电阻成反比，所以甲的电阻小，甲的电功率较大，故D错误。
深圳华师一附中实验学校人教版初中九年级物理下册第十六章《电压电阻》测试题(包含答案解析)
一、选择题1．关于导体的电阻，如果不考虑温度对电阻的影响，下列说法正确的是（）A．铝导线比铜导线的电阻大B．粗细相同的两根铝丝，短的比长的电阻大C．两根铝导线，长的比短的电阻大D．长度相同的两根铜丝，细的比粗的电阻大2．下列有关电压、电流和电阻的说法正确．．的是（）A．电压的作用是在电路中产生自由电荷B．电路中有电流时，就一定有电压C．只要电荷移动就能形成电流D．导体的电阻由它两端电压和通过的电流决定3．两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯一定是并联的（）A．两灯亮度不同B．两盏灯可以同时亮，同时灭C．两灯两端的电压相同D．通过两灯的电流不相等4．小希按照图所示电路进行实验，闭合开关S后发现小灯泡L不发光。
他猜测电路中某处可能发生断路故障，于是用一只电压表查找故障的位置，测查记录如下表所示。
若电路中只有一处发生断路故障，则断路的位置是（）位置a、b之间b、c之间c、d之间d、e之间电压表指针不偏转不偏转不偏转偏转A．a、b之间B．b、c之间C．c、d之间D．d、e之间5．如图所示，当开关S闭合后，灯泡L1、L2均发光，电压表､电流表均有示数。
一段时间后，发现两灯都熄灭，电流表和电压表示数均变为零，原因可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路6．下列提供的数据符合实际情况的是（）A．实验室小灯泡的电流约为0.3AB．对于人体的安全电压是低于36VC．小军同学骑自行车的功率约为500WD．手托两个鸡蛋匀速向上抬高1m约做功10J7．小亮在“探究温度一定的条件下，导体电阻大小与哪些因素有关”的实验中，已选定了代号为“O”的导体，为了探究导体电阻与横截面积的关系，他还要选用的导体代号是（）导体代号O A B C D导体长度l/m 1.5 1.5 1.5 1.50.5导体横截面积S/mm2 1.2 3.2 1.2 3.2 1.2导体材料镍铬锰铜钨镍铬镍铬A．A B．B C．C D．D8．下面的材料中，导电性能最好的是（）A．锻炼时使用的瑜珈垫B．制作芯片用的硅晶片C．家中电线里的铜芯D．极低温下超导的金属铅9．如图所示的电路，开关S闭合后，两灯均发光，下列说法中正确的是（）A．电压表测的是灯L1两端的电压B．开关断开时电流表无示数但电压表有示数C．电压表测的是灯L2两端的电压D．电压表测的是电源两端的电压10．下列关于电压的叙述正确的是（）A．电压是形成电流的原因B．电路中只要有电压就一定有电流C．对人体的安全电压是36VD．教室里电灯的供电电压是110V11．如图所示的电路，若闭合开关S，则（）A．电流表会被烧坏B．电压表会被烧坏C．两表都不会被烧坏D．两表都会被烧坏12．如图所示，闭合开关S、S1，电路正常工作，再断开S1（）A．R2两端电压变大B．R2两端电压变小C．电流表的示数变大D．电流表的示数变小13．若通过L1与L2的电流大小相等，则（）A．L1与L2一定是串联B．L1与L2可能是串联，还可能是并联C．L1与L2一定是并联D．以上几种说法都不对14．现代生活中需要各种各样的材料，下列说法中正确的是（）A．超导体是一种电阻超级大的材料B．铅笔芯、油、铝都是很好的导体C．用半导体材料可以制成性能优良的输电线D．有些半导体材料对光比较敏感，可以用来制造光敏电阻15．关于导体的电阻，下列说法正确的是（）A．铜导线的电阻比铁导线的电阻小B．当导体两端的电压为零时，导体的电阻也为零C．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比D．导体的电阻越小，表示导体对电流的阻碍作用越小二、填空题16．为了探究甲、乙两种物质的导电性能好坏，某实验小组连接了如图所示的电路，其中A、B两个接线柱是用来接入待测物质的。
上海浦东模范中学东校初中物理九年级全册第十六章《电压电阻》测试(包含答案解析)
一、选择题1．已知R 1∶R 2=4∶3，将它们接在如图所示的电路中，电源电压为6V 的，闭合开关S 。
则通过它们的电流之比及它们两端的电压之比是（ ）A ．I 1：I 2=3：4 U 1：U 2=1：1B ．I 1：I 2=3： 4 U 1：U 2=3：4C ．I 1：I 2=4：3 U 1：U 2=1：1D ．I 1：I 2=1：1 U 1：U 2=4：3 2．下列所提供的数据中符合实际情况的是（ ）A ．一节干电池电压15VB ．中考跳绳合格，考生的跳绳功率约1500WC ．家用电冰箱的工作电流约1AD ．小明将一个鸡蛋从地上拿起并缓慢举过头顶，对鸡蛋做功约10J3．如图所示电路，电源电压为3V ，当开关S 闭合后，两盏灯都不发光且电压表的示数为3V ，产生这一现象的原因可能是（ ）A ．灯泡L 2处短路B ．灯泡L 1处短路C ．灯泡L 1处断路D ．灯泡L 2处断路4．如图是一种测定油箱内油量的装置。
其中R 是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O 转动，另一端固定着一个浮子。
电路中的电流表上面一定的示数便对应着油面的一定高度，把电流表刻度盘改为相应的测量体积数，就可以直接读出油箱中的油量。
下列说法正确的是（ ）A ．图中的电流表可以换成电压表，同样可以测量油箱中的油量B ．油量的零刻线对应电流表零刻线的位置C ．当油箱内油面下降时，电流表示数会变小D ．当油箱内油面上升时，滑动变阻器接入的电阻会变大5．某电路中有两个电阻1R 和2R ，1R 、2R 两端的电压分别为1.5V 和4.5V ，则电源的电压是（ ）A ．1.5VB ．3VC ．4.5VD ．6V 6．如图电源电压为36V ，L 1和L 2为两只相同的灯泡，关于电压表的示数下列判断中正确的是（ ）A ．开关S 断开，电压表的示数为36VB ．开关S 闭合，电压表的示数为36VC ．开关S 断开，电压表的示数为0VD ．开关S 闭合，电压表的示数为0V7．如图所示，闭合开关S 、S 1，电路正常工作，再断开S 1（ ）A ．R 2两端电压变大B ．R 2两端电压变小C ．电流表的示数变大D ．电流表的示数变小8．两个电阻1R 、2R 并联连接，且12R R >，电阻1R 、2R 两端的电压分别为1U 、2U ，通过的电流分别为1I 、2I ，则下列判断中正确的是（ ）A ．12I I =，12U U >B ．12I I >，12U U =C ．12I I =，12U U <D ．12I I <，12U U = 9．课堂上，李老师在黑板上写下了几个关于物理知识的常识，其中有正确的也有不正确的。
