一、中考化学图像题汇编
1．小明测得碳酸钙与一定量的稀盐酸反应后的溶液pH为2，取适量该溶液向其中逐滴加入碳酸钠溶液，并测得溶液pH随加入碳酸钠溶液体积的变化曲线如图所示。下列说法不正确的是：（ ）
A．AB段处溶液的质量增加
B．AB段产生气泡，BC段产生沉淀
C．B、C二点的溶液中的溶质相同
D．CD段溶液显碱性是因为碳酸钠过量
【来源】2020年湖南省衡阳市雁峰区船山实验中学中考模拟化学试题
【答案】C
【解析】
【分析】
碳酸钙与一定量的稀盐酸反应后的溶液pH为2，说明稀盐酸过量，方程式为：CaCO3+2HCl=CaCl2+H2O+CO2 ，反应后溶液中溶质含有CaCl2和HCl，向其中逐滴加入碳酸钠溶液，碳酸钠会先与稀盐酸反应Na2CO3+2HCl=2NaCl+H2O+CO2，这也是图像AB段发生的反应；B点时盐酸恰好反应完，此时溶液中溶质为CaCl2和NaCl ，BC段发生CaCl2+
Na2CO3= CaCO3+2 NaCl，C点时氯化钙恰好反应完，溶液中只有氯化钠；CD段没有物质与碳酸钠反应，继续加入碳酸钠溶液造成过量。
【详解】
A. 根据以上分析，AB段发生Na2CO3+2HCl=2NaCl+H2O+CO2，向反应后的溶液中加入碳酸钠溶液，增加碳酸钠溶质和溶剂水的质量，同时跑出去气体CO2质量，根据反应方程式，增加的碳酸钠的质量要大于减少的二氧化碳质量（Na2CO3相对分子质量106，大于CO2相对分子质量44），再加上碳酸钠溶液中的溶剂水的质量，AB段处溶液质量会增加，故A不符合题意；
B. 根据以上分析，AB段发生Na2CO3+2HCl=2NaCl+H2O+CO2，所以有气泡产生；BC段发生CaCl2+ Na2CO3= CaCO3+2 NaCl，所以有白色沉淀碳酸钙产生，故B选项不符合题意；
C. 根据以上分析， B点时碳酸钠与盐酸恰好反应完，此时溶液中溶质为CaCl2和NaCl，C点时碳酸钠与氯化钙恰好反应完，溶液中只有氯化钠，故C选项符合题意；
D. CD段没有物质与碳酸钠反应，继续加入碳酸钠溶液造成过量。碳酸钠溶液显碱性，pH增大，故D选项不符合题意；
故选：C。 【点睛】
本题对图像的分析，透过图像分析反应的本质，要逐段图像进行分析，看清横纵坐标和拐点。
2．下列各图象不能正确反映各对应变化的是（ ）
A．向一定量的氢氧化钠溶液中滴加稀盐酸
B．一定量的石灰石与足量的稀盐酸反应
C．向一定量盐酸和硫酸钠的混合溶液中，滴加氢氧化钡溶液
D．相等质量的镁和铁分别与足量的10%稀硫酸反应
【答案】D
【解析】
试题分析：解答图象题，首先应看清横坐标和纵坐标表示的量，再看起始点、转折点及走势，A、氢氧化钠溶液和稀盐酸发生中和反应，而中和反应会放出热量，所以随着稀盐酸的加入，温度不断升高，但反应结束后，过量的稀盐酸有降温的作用，所以温度又慢慢下降，正确，B、石灰石与足量的稀盐酸反应，随着反应的进行，碳酸钙减少的质量越来越大，直至完全反应，质量不再变化，正确，C、向一定量盐酸和硫酸钠的混合溶液中，一滴加氢氧化钡溶液，硫酸钠就与氢氧化钡溶液反应生成硫酸钡沉淀，正确，D、将等质量的镁和铁分别与足量的10%硫酸溶液反应，由于横坐标表示的是稀硫酸，所以刚开始产生的氢气质量相等，即两条曲线重合在一起，最终金属镁比铁产生的氢气更多，错误，故选D
考点：图象题
3．向装有氢氧化钠溶液的烧杯中逐滴滴加稀硫酸,下列能正确反映对应变化关系的是 A． B． C． D．
【答案】D
【解析】
【详解】
A、向装有氢氧化钠溶液的烧杯中逐滴滴加稀硫酸，反应开始时pH>7,A错误;
B、发生的反应为22424242NaOHHSONaSO2HOSO，的个数随着稀硫酸加入而不断增加,B错误;
C、反应没有气体和沉淀生成，烧杯内溶液的总质量随着稀硫酸的加入而不断增加，C错误;
D、随着稀硫酸的加入，生成物硫酸钠的质量逐渐增大，当反应结束后，由于稀硫酸的加入使得溶液总质量还在增加,因此导致硫酸钠的质量分数先逐渐增大后逐渐减小,D正确。
故选D。
4．下列图像正确反映实验变化关系的是（ ）
A．图1：用等体积5%过氧化氢溶液制O2，其中a未使用催化剂，b使用了催化剂 B．图2：向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液
C．图3：向氢氧化钠溶液中滴加足量的水
D．图4：将等质量的不同金属分别放到足量的相同稀盐酸中
【答案】B
【解析】
【详解】
A、催化剂能加快过氧化氢分解的速率，可以缩短反应时间，即a的反应时间应长一点，b的反应时间短，选项错误；
B、向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液，氢氧化钠先与硫酸发生中和反应，然后才与硫酸铜反应生成沉淀氢氧化铜，直至硫酸铜完全反应沉淀的质量不再增加，选项正确；
C、向氢氧化钠溶液中滴加足量的水，溶液的碱性减小，但溶液始终呈碱性，即溶液的pH逐渐接近7，但始终大于7，选项错误；
D、等质量的镁、铝、铁与足量酸反应后生成的氢气的质量由大到小的关系为铝>镁>铁，选项错误，故选B。
【点睛】
等质量的锌、铁、镁、铝与足量酸反应后生成氢气的质量由大到小的顺序为铝>镁>铁>锌。
5．图像能直观表达各种数据与量的关系，下图为某实验小组绘制的关于向硫酸与硫酸铜混合溶液中加入氢氧化钠溶液的变化过程的有关图像，横坐标为时间。下列说法正确的是
A．纵坐标为反应中生成沉淀的质量
B．纵坐标为反应体系中水的质量
C．A-B段表示稀硫酸和氢氧化钠在反应
D．O-A、A-B、B-C段硫酸钠的质量经过了不变、变大、不变三个过程
【答案】A
【解析】
【分析】
硫酸和氢氧化钠反应的方程式为：H2SO4+2NaOH=Na2SO4+2H2O。
硫酸铜和氢氧化钠反应的方程式为：CuSO4+2NaOH=Cu(OH)↓+Na2SO4。
由于氢氧化铜还可以被硫酸消耗，所以可以分析出，该反应中，应该是滴加的氢氧化钠先和硫酸反应生成硫酸钠和水，待硫酸被消耗尽后，氢氧化钠和硫酸铜反应生成氢氧化铜沉淀和硫酸钠。 【详解】
A、纵坐标若表示反应中生成沉淀的质量。通过分析可知，沉淀是氢氧化铜。由于初始条件下，氢氧化钠先和硫酸反应，待硫酸反应结束之后再和硫酸铜反应。所以OA段描述的是硫酸和氢氧化钠反应，AB段描述的是硫酸铜和氢氧化钠反应，BC段描述的是氢氧化钠过量，不反应。所以OA过程中，不产生沉淀，AB过程中产生沉淀，BC过程中不产生沉淀。符合题意。A正确；
B、纵坐标若表示反应体系中水的质量，在初始状态下，烧杯中盛装的是硫酸和硫酸铜溶液，溶液中已经含有水，而且质量一定大于0，所以起点不为0。B错误；
C、通过分析可知，OA段描述的是硫酸和氢氧化钠反应，AB段描述的是硫酸铜和氢氧化钠反应，BC段描述的是氢氧化钠过量，不反应。C错误；
D、OA段有硫酸钠生成，AB段也有硫酸钠生成，BC段没有硫酸钠生成。所以该阶段硫酸钠的质量经过了增大、增大、不变的过程。D错误。
故选A。
6．如图所示的四个图像，分别对应四种过程,其中不正确的是()
A．将等质量的镁粉和铝粉分别与足量等浓度的稀盐酸反应
B．红磷在密闭容器中燃烧
C．将一定量的碳酸钠固体加入到稀盐酸中 D．饱和硝酸钾溶液加水稀释
【答案】C
【解析】
【详解】
A、将等质量的镁粉和铝粉分别与足量等浓度的稀盐酸反应,镁的金属活动性比铝强,铝粉产生氢气质量大于镁粉产生的氢气的质量,不符合题意;
B、红磷燃烧是在密闭容器中进行,遵循质量守恒定律，反应前后元素的种类不变,不符合题意;
C、将一定量的碳酸钠固体加入稀到盐酸中,开始时稀盐酸中含有水,起点不为0,碳酸钠与稀盐酸反应生成水,溶液中水的质量不断增加,至碳酸钠固体反应完,溶液中水的质量不再增加,符合题意;
D、饱和硝酸钾溶液加水稀释,溶质质量不变,溶液质量增大,所以溶质质量分数减小,不符合题意。故选C。
【点睛】
学会运用化学方程式中相关物质的质量变化来判断曲线的起点、折点和终点。
7．下列图象不能正确反映其对应变化关系的是（）
A． 用等质量、等浓度的过氧化氢溶液在有无催化剂条件下制氧气
B． 一定质量的红磷在密闭容器中燃烧 C． 向等质量的锌粉和铁粉分别加入足量的稀盐酸
D． 向一定质量的氯化铜和稀盐酸的混合溶液中逐滴加入氢氧化钠溶液
【答案】C
【解析】
【分析】
【详解】
A、用等质量、等浓度的双氧水分别制取氧气，有无催化剂只是改变化学反应的速率，不影响生成氧气的量，所以最终生成氧气的质量应该相等，故A正确；
B、由质量守恒定律的定义可知，反应前后物质总质量不发生改变，此反应在密闭容器中进行，无其他物质的进入或散失，故物质总质量不会改变，与图象所示吻合，故B正确；
C、当等质量、等浓度的稀硫酸中分别逐渐加入锌粉和铁粉时，金属有剩余，酸不足，故产生氢气相等；等质量的金属，铁生成的氢气比锌多，因此正确的图形应该是，故C错误；
D、氢氧化钠先和溶液中的盐酸反应，一开始无沉淀产生，把盐酸消耗掉后，氢氧化钠和氯化铜反应生成沉淀，故D正确。
故选：C。
8．下列四个图像不能正确反映对应变化关系的是
A．在密闭容器中用红磷测定空气中氧气的含量 B．向一定量的氧化铜粉末中逐滴加入稀硫酸至过量
C．向等质量的镁粉和铁粉中分别加入同浓度的稀盐酸至过量
D．在饱和石灰水中加入少量生石灰
【答案】A
【解析】
【详解】
A、在密闭的容器内，红磷燃烧放热，所以容器内的压强增大，所以反应的结束，温度降低，容器内的压强减小，因为红磷燃烧消耗了氧气，所以容器内的压强小于原来的压强，该选项对应关系不正确；
B、氧化铜和稀硫酸反应生成硫酸铜和水，溶液中水的质量增大，完全反应后继续加入稀硫酸，水的质量仍然增大，增大部分是稀硫酸中水的质量，增大幅度减小，该选项对应关系正确；
C、反应的稀盐酸质量相等时，生成氯化亚铁质量大于生成氯化镁质量，最终生成氯化镁质量大于生成氯化亚铁质量，该选项对应关系正确；
D、加入氧化钙时，和水反应生成氢氧化钙，放热，导致氢氧化钙溶解度减小，从而导致质量分数减小，完全反应后温度降低，氢氧化钙溶解度增大，仍然是饱和溶液，因此溶质质量分数增大至和原来一样，该选项对应关系正确。
故选：A。
9．现有等质量甲、乙、丙三种金属，分别放入三份溶质质量分数相同的足量稀硫酸中，产生氢气的质量与反应时间的关系如图所示(已知甲、乙、丙在生成物中化合价均为+2价)。则下列说法中不正确的是

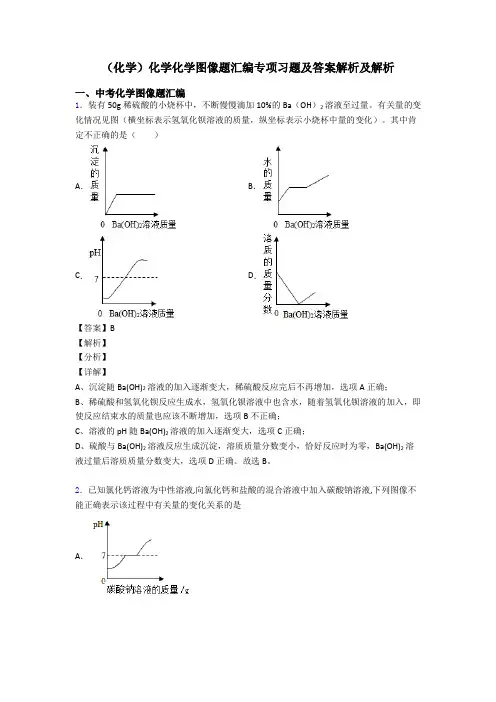

(化学)化学化学图像题汇编专项习题及答案解析及解析
（化学）化学化学图像题汇编专项习题及答案解析及解析
一、中考化学图像题汇编
1．装有50g稀硫酸的小烧杯中，不断慢慢滴加10%的Ba（OH）2溶液至过量。有关量的变化情况见图（横坐标表示氢氧化钡溶液的质量，纵坐标表示小烧杯中量的变化）。其中肯定不正确的是（ ）
A． B．
C． D．
【答案】B
【解析】
【分析】
【详解】
A、沉淀随Ba(OH)2溶液的加入逐渐变大，稀硫酸反应完后不再增加，选项A正确；
B、稀硫酸和氢氧化钡反应生成水，氢氧化钡溶液中也含水，随着氢氧化钡溶液的加入，即使反应结束水的质量也应该不断增加，选项B不正确；
C、溶液的pH随Ba(OH)2溶液的加入逐渐变大，选项C正确；
D、硫酸与Ba(OH)2溶液反应生成沉淀，溶质质量分数变小，恰好反应时为零，Ba(OH)2溶液过量后溶质质量分数变大，选项D正确。故选B。
2．已知氯化钙溶液为中性溶液,向氯化钙和盐酸的混合溶液中加入碳酸钠溶液,下列图像不能正确表示该过程中有关量的变化关系的是
A． B．
C．
D．
【答案】C
【解析】
【详解】
A、向氯化钙和盐酸的混合溶液中加入碳酸钠溶液，碳酸钠先与盐酸反应，溶液的酸性逐渐减弱，pH逐渐增大，稀盐酸消耗完，溶液显中性，pH=7；碳酸钠再与氯化钙反应生成碳酸钙白色沉淀和氯化钠，这一过程中pH=7；继续滴加碳酸钠溶液，碳酸钠过量，溶液显碱性，pH大于7，选项正确；
B、向氯化钙和盐酸的混合溶液中加入碳酸钠溶液，碳酸钠先与盐酸反应，盐酸消耗完了，才开始与氯化钙反应，开始生成沉淀，选项正确；
C、向氯化钙和盐酸的混合溶液中加入碳酸钠溶液，先与盐酸反应，生成氯化钠、水和二氧化碳，溶液的质量逐渐增加；盐酸消耗完了，碳酸钠再与氯化钙反应生成碳酸钙沉淀和氯化钠，至完全反应；继续滴加碳酸钠溶液；上述三个过程中溶液增加的质量不同，曲线的斜率变化有三种，选项错误；
D、向氯化钙和盐酸的混合溶液中加入碳酸钠溶液，先与盐酸反应，生成氯化钠、水和二氧化碳；盐酸消耗完了，碳酸钠再与氯化钙反应生成碳酸钙沉淀和氯化钠，氯化钠的质量分数逐渐增大，至完全反应，继续滴加碳酸钠溶液，氯化钠的质量不变，溶液的质量增加，氯化钠的质量分数开始减小，选项正确。

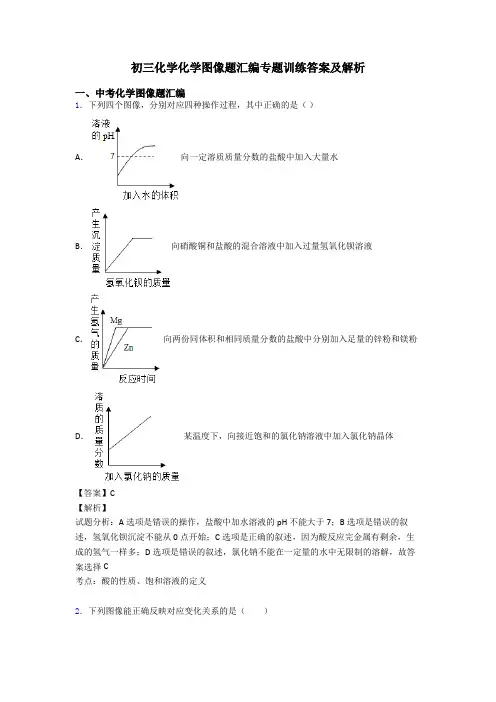

初三化学化学图像题汇编专题训练答案及解析
初三化学化学图像题汇编专题训练答案及解析
一、中考化学图像题汇编
1．下列四个图像，分别对应四种操作过程，其中正确的是（ ）
A．向一定溶质质量分数的盐酸中加入大量水
B．向硝酸铜和盐酸的混合溶液中加入过量氢氧化钡溶液
C．向两份同体积和相同质量分数的盐酸中分别加入足量的锌粉和镁粉
D．某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体
【答案】C
【解析】
试题分析：A选项是错误的操作，盐酸中加水溶液的pH不能大于7；B选项是错误的叙述，氢氧化钡沉淀不能从0点开始；C选项是正确的叙述，因为酸反应完金属有剩余，生成的氢气一样多；D选项是错误的叙述，氯化钠不能在一定量的水中无限制的溶解，故答案选择C
考点：酸的性质、饱和溶液的定义
2．下列图像能正确反映对应变化关系的是（ ） A．向足量的锌、镁中分别加入等质量、等浓度的稀盐酸
B．向一定量的氢氧化钠溶液中滳加稀硫酸
C．向一定量混有少量盐酸的氯化镁溶液中加入足量氢氧化钠溶液
D．向一定溶质质量分数的不饱和氯化钠溶液中加入氯化钠固体
【答案】C
【解析】
【分析】
【详解】
A、镁的金属活动性比锌活泼，相同时间内产生的氢气，镁大于锌；该反应中稀盐酸的质量一定且少量，镁、锌与盐酸反应产生的气体相同；故图像所示错误。
B、氢氧化钠溶液呈碱性，pH值应大于7，向一定量的氢氧化钠溶液中滴加稀硫酸，pH值应逐渐下降，故图像所示错误。
C、盐酸先和氢氧化钠反应，生成水和氯化钠，没有沉淀产生；盐酸完全反应后，氯化镁和氢氧化钠反应生成氢氧化镁沉淀和氯化钠；故图像所示正确。
D、一定溶质质量分数的不饱和氯化钠溶液的质量分数应大于0，起点错误，加入氯化钠固体后，溶质质量增大至饱和，饱和后溶质质量分数不变，故图像所示错误。
故选：C。
3．下列图像能正确反映其对应变化关系的是 A．一定量的过氧化氢溶液与少量 MnO2 混合制取氧气
B．随温度的升高，CO2 气体在水中的溶解度变化
最新化学图像题汇编压轴试题分类汇编及答案(word)
最新化学图像题汇编压轴试题分类汇编及答案（word）
一、中考化学图像题汇编
1．下列图象能正确反应对应变化关系的是（ ）
A．表示水通电分解产生的气体质量m与反应时间t的关系
B．表示两份完全相同的双氧水在有无MnO2的情况下，产生O2的质量m与反应时间t的关系
C．表示等质量的Fe、Mg与足量稀盐酸的反应
D．向稀盐酸中逐渐滴加NaOH溶液至过量
【来源】2019年四川省眉山市东坡区苏祠中学共同体中考模拟化学试题
【答案】D
【解析】
【分析】
【详解】
A、水通电时，产生氢气和氧气的体积比是2：1，不是质量比，不符合题意；
B、在该反应中，加入的二氧化锰属于催化剂，只能改变反应速率，产生氧气的质量相等，不符合题意；
C、铁与稀盐酸反应：22Fe+2HCl=FeCl+H，镁与稀盐酸反应：22Mg+2HCl=MgCl+H，铁的相对分子质量大于镁，故等质量的Fe、Mg与足量稀盐酸的反应，镁产生的氢气多，而且镁反应速率快，不符合题意；
D、向稀盐酸中逐渐滴加NaOH溶液至过量，一开始，pH<7，氢氧化钠与稀盐酸反应生成氯化钠与水，随着反应的进行，pH逐渐增大，待氢氧化钠与稀盐酸恰好完全反应时，pH=7，氢氧化钠过量后，pH>7，符合题意。
故选D。
2．下列各图象不能正确反映各对应变化的是（ ）
A．向一定量的氢氧化钠溶液中滴加稀盐酸
B．一定量的石灰石与足量的稀盐酸反应
C．向一定量盐酸和硫酸钠的混合溶液中，滴加氢氧化钡溶液
D．相等质量的镁和铁分别与足量的10%稀硫酸反应
【答案】D
【解析】
试题分析：解答图象题，首先应看清横坐标和纵坐标表示的量，再看起始点、转折点及走势，A、氢氧化钠溶液和稀盐酸发生中和反应，而中和反应会放出热量，所以随着稀盐酸的加入，温度不断升高，但反应结束后，过量的稀盐酸有降温的作用，所以温度又慢慢下降，正确，B、石灰石与足量的稀盐酸反应，随着反应的进行，碳酸钙减少的质量越来越大，直至完全反应，质量不再变化，正确，C、向一定量盐酸和硫酸钠的混合溶液中，一滴加氢氧化钡溶液，硫酸钠就与氢氧化钡溶液反应生成硫酸钡沉淀，正确，D、将等质量的镁和铁分别与足量的10%硫酸溶液反应，由于横坐标表示的是稀硫酸，所以刚开始产生的氢气质量相等，即两条曲线重合在一起，最终金属镁比铁产生的氢气更多，错误，故选D

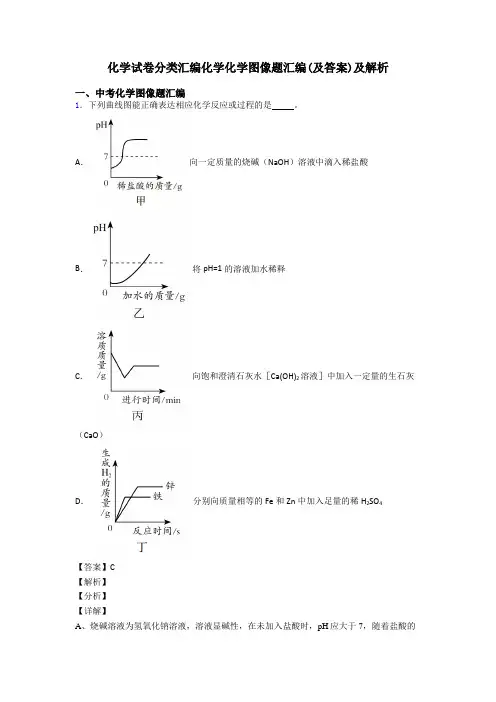

化学试卷分类汇编化学化学图像题汇编(及答案)及解析
化学试卷分类汇编化学化学图像题汇编(及答案)及解析
一、中考化学图像题汇编
1．下列曲线图能正确表达相应化学反应或过程的是 。
A．向一定质量的烧碱（NaOH）溶液中滴入稀盐酸
B．将pH=1的溶液加水稀释
C．向饱和澄清石灰水［Ca(OH)2
溶液］中加入一定量的生石灰（CaO）
D．分别向质量相等的Fe和Zn中加入足量的稀H2SO4
【答案】C
【解析】
【分析】
【详解】
A、烧碱溶液为氢氧化钠溶液，溶液显碱性，在未加入盐酸时，pH应大于7，随着盐酸的加热，pH开始减小，当最终消耗完毕氢氧化钠后，溶液pH小于7，选项A错误；
B、pH=1的溶液为酸性溶液，无限稀释后，最终趋近于水的pH，无限接近于7，不能大于7，选项B错误；
C、氧化钙加入氢氧化钙饱和溶液中，氧化钙与水反应生成氢氧化钙，并且放出热量，此时溶剂减少，氢氧化钙析出，溶质质量减小，温度升高，氢氧化钙溶解度降低，氢氧化钙也析出，溶解溶质质量减少，当温度恢复至反应前温度是，温度降低，氢氧化钙溶解度增大，又溶解部分氢氧化钙，但是有一部分水与氧化钙反应，所以此时溶剂减少，溶解的溶质比开始时变小，但是此时的溶液为饱和溶液，溶质质量此后保持不变，选项C正确；
D、锌的金属活动性强于铁，所以与酸反应生成氢气的速率是锌大于铁，即刚开始时，在相同时间内，锌生成的氢气多，但是铁的相对原子质量小于锌，所以最终生成氢气的质量是铁大于锌，因此图中标准的锌和铁的曲线应该互换一下位置，选项D错误。故选C。
2．已知氯化钙溶液为中性溶液,向氯化钙和盐酸的混合溶液中加入碳酸钠溶液,下列图像不能正确表示该过程中有关量的变化关系的是
A．
B．
C．
D．
【答案】C
【解析】 【详解】
A、向氯化钙和盐酸的混合溶液中加入碳酸钠溶液，碳酸钠先与盐酸反应，溶液的酸性逐渐减弱，pH逐渐增大，稀盐酸消耗完，溶液显中性，pH=7；碳酸钠再与氯化钙反应生成碳酸钙白色沉淀和氯化钠，这一过程中pH=7；继续滴加碳酸钠溶液，碳酸钠过量，溶液显碱性，pH大于7，选项正确；
最新 化学图像题汇编综合测试(含答案)
最新 化学图像题汇编综合测试（含答案）
一、中考化学图像题汇编
1．下列图像不能正确反映对应变化关系的是（ ）
A向一定量的稀盐酸中滴加氢氧化钠 溶液 B将等质量的镁片和铁片投入到足量稀H2SO4 中 C室温时，向一定量的稀盐酸中加入 少量镁条 D向饱和的 Ca（OH）2溶液中加入一定量的CaO 固体
A．A B．B C．C D．D
【来源】重庆市渝中区巴蜀中学2019-2020学年九年级下学期第1次月考化学试题
【答案】B
【解析】
【详解】
A、向一定量的稀盐酸中滴加氢氧化钠溶液，溶液的pH值由小于7逐渐升高到大于7，故选项图示正确。
B、将等质量的镁片和铁片投入到足量稀H2SO4中，由于金属的质量相等，反应后化合价均为+2，且铁的相对原子质量比镁大，因此产生的氢气没有镁多，反应生成相同质量的氢气时，镁比铁需要的时间更短，故选项图示错误。
C、室温时，向一定量的稀盐酸中加入少量镁条，随着反应的进行，溶液的温度不断升高，当反应结束后，溶液的温度又下降了，故选项图示正确。
D、向饱和的 Ca（OH）2溶液中加入一定量的CaO固体，CaO和水反应生成Ca（OH）2，反应放出大量的热，使Ca（OH）2溶质溶解度下降，随着温度的下降，溶解度又有所增加，但是不能增加到原饱和时溶质质量，因为溶剂减少了，故选项图示正确。
故选：B。
2．如图所示的四个图象，分别对应四种过程，其中正确的是
A．甲图表示相同质量、相同质量分数的过氧化氢加催化剂和不加催化剂生成氧气的质量
B．乙图表示电解水生成氢气和氧气的体积比
C．丙图表示红磷在敞口容器中燃烧冷却至室温瓶内氧元素的质量
D．丁图表示部分被氧化的铜与稀硫酸的反应
【答案】D
【解析】
【分析】
【详解】
A、在两份等质量、等溶质质量分数的过氧化氢溶液中，一份加催化剂，一份不加催化剂，加催化剂的一份反应需要的时间短，最终生成氧气的质量相同，该选项对应关系不正确；

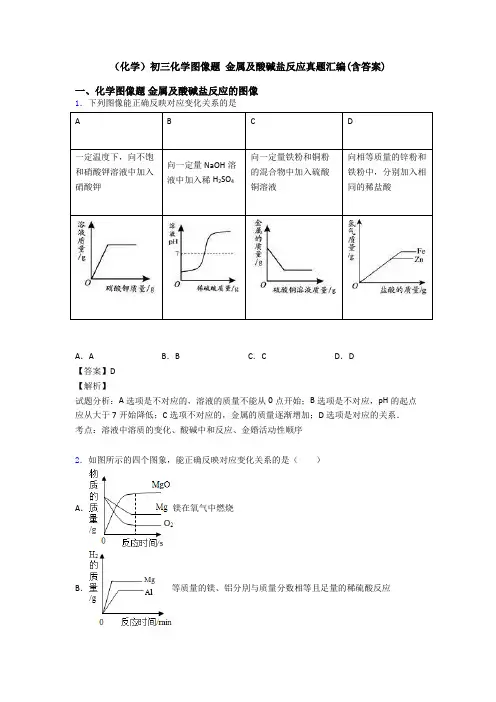

(化学)初三化学图像题 金属及酸碱盐反应真题汇编(含答案)
（化学）初三化学图像题 金属及酸碱盐反应真题汇编(含答案)
一、化学图像题 金属及酸碱盐反应的图像
1．下列图像能正确反映对应变化关系的是
A
B
C
D
一定温度下，向不饱和硝酸钾溶液中加入硝酸钾
向一定量NaOH溶液中加入稀H2SO4
向一定量铁粉和铜粉的混合物中加入硫酸铜溶液
向相等质量的锌粉和铁粉中，分别加入相同的稀盐酸
A．A B．B C．C D．D
【答案】D
【解析】
试题分析：A选项是不对应的，溶液的质量不能从0点开始；B选项是不对应，pH的起点应从大于7开始降低；C选项不对应的，金属的质量逐渐增加；D选项是对应的关系．
考点：溶液中溶质的变化、酸碱中和反应、金婚活动性顺序
2．如图所示的四个图象，能正确反映对应变化关系的是（ ）
A．镁在氧气中燃烧
B．等质量的镁、铝分別与质量分数相等且足量的稀硫酸反应 C．向二氧化锰中加入过氧化氢溶液
D．向一定量铁粉和铜粉的混合物中加入硫酸铜溶液
【答案】C
【解析】
【分析】
【详解】
A、镁在氧气中燃烧生成氧化镁，镁和氧气不可能同时过量，选项错误；
B、镁比铝活泼，所以等质量的镁、铝与足量酸反应，镁反应需要时间短，但等质量的镁、铝和稀硫酸反应后铝生成的氢气多，选项错误；
C、二氧化锰能加快过氧化氢生成氧气的速率，则向二氧化锰中加入过氧化氢溶液，随着过氧化氢的加入，不断产生氧气，氧气的质量逐渐增加，选项正确；
D、向一定量铁粉和铜粉的混合物中加入硫酸铜溶液，硫酸铜和铁立即反应生成硫酸亚铁和铜，固体质量增大，直至铁粉完全反应后固体的质量不再增加，即图像应从零点开始，选项错误，故选C。
3．下列叙述与对应的示意图表示正确的是( )
A．水的电解 B．向稀盐酸中滴加过量的氢氧化钠溶液
C．加热一定质量的高锰酸钾制氧气 D．等质量的锌、铁分别与足量等溶质质量分数的稀硫酸反应
【答案】D
【解析】
根据已有的知识结合图示进行分析，电解水时生成的氢气和氧气的质量比是1：8；盐酸的pH小于7，氢氧化钠溶液的pH大于7；高锰酸钾能分解生成氧气，高锰酸钾的质量一定，则生成氧气的质量一定；等质量的锌和铁与足量的硫酸反应，锌反应的速率大，生成的氢气少。电解水时生成的氢气和氧气的质量比是1：8，不是2：1，故A错误；盐酸的pH小于7，氢氧化钠溶液的pH大于7，向稀盐酸中滴加过量的氢氧化钠溶液，开始时溶液的pH应该是小于7，不是大于7，故B错误；加热一定质量的高锰酸钾制氧气，当高锰酸钾完全分解，生成氧气的质量不再改变，故C错误；等质量的锌和铁与足量的硫酸反应，锌反应的速率大，在坐标中斜线陡，铁的反应速率小，在坐标中的斜线缓，锌反应生成氢气的质量小于铁生成的氢气的质量，故D正确。
(化学)初三化学图像题 金属及酸碱盐反应真题汇编(含答案) 2
（化学）初三化学图像题 金属及酸碱盐反应真题汇编(含答案)
一、化学图像题 金属及酸碱盐反应的图像
1．现有等质量甲、乙、丙三种金属，分别放入三份溶质质量分数相同的足量稀硫酸中，产生氢气的质量与反应时间的关系如图所示(已知甲、乙、丙在生成物中化合价均为+2价)。则下列说法中不正确的是
A．生成氢气的质量:甲>乙>丙.
B．相对原子质量:丙>乙>甲
C．金属活动性:乙>甲>丙
D．消耗硫酸的质量:丙>乙>甲
【答案】D
【解析】
【分析】
如图所示等质量甲、乙、丙三种金属，分别放入三份溶质质量分数相同的足量稀硫酸中，金属活泼性越强，金属与质量分数相同的稀硫酸反应速率越快，已知产生氢气的速率为乙>甲>丙，则金属的活泼性为乙>甲>丙；已知甲、乙、丙在生成物中化合价均为+2价，金属的相对原子质量越小，等质量的金属，与溶质质量分数相同的足量稀硫酸反应产生氢气越多，图中生成氢气的质量甲>乙>丙，则三种金属元素原子相对原子质量的大小关系为丙>乙>甲。
【详解】
A、由图可知生成氢气的质量：甲>乙>丙，A选项说法正确，不符合题意；
B、由以上分析可知相对原子质量：丙>乙>甲，B选项说法正确，不符合题意；
C、由以上分析可知金属活动性：乙>甲>丙，C选项说法正确，不符合题意；
D、由题意生成氢气越多，消耗稀硫酸越多，则消耗硫酸的质量：甲>乙>丙，D选项说法不正确，符合题意。故选D。
【点睛】
本题考查不同金属与稀硫酸反应的图像分析，根据已知条件，金属的质量相同，分别于溶质质量分数相同的足量稀硫酸反应，金属活泼性越强，金属与质量分数相同的稀硫酸反应速率越快；生成物中化合价相同，金属的相对原子质量越小，等质量的金属，与溶质质量分数相同的足量稀硫酸反应产生氢气越多，生成氢气越多，消耗稀硫酸越多。识记以上规律，解题时事半功倍。
2．向装有氢氧化钠溶液的烧杯中逐滴滴加稀硫酸,下列能正确反映对应变化关系的是 A． B． C． D．
【化学】化学试卷分类汇编化学化学图像题汇编(及答案)及解析
【化学】化学试卷分类汇编化学化学图像题汇编(及答案)及解析
一、中考化学图像题汇编
1．下列四个图像中，能正确反映对应变化关系的是
A．向一定量的氢氧化钠溶液中逐滴加入pH
=2的稀盐酸至过量
B．某温度时，向一定量的饱和石灰水中加入少量生石灰
C．向盐酸和氯化镁的混合溶液中滴加氢氧化钠溶液
D．将水通电一段时间
A．A B．B C．C D．D
【来源】2017年初中毕业升学考试（山东泰安卷)化学（带解析)
【答案】B
【解析】
A、向一定量的氢氧化钠溶液中逐滴加入pH =2的稀盐酸至过量，最终溶液的pH＞2，错误；B、氧化钙能与饱和石灰水中的水反应生成氢氧化钙，消耗了原溶液中的溶剂水，有氢氧化钙析出，故溶质减少，同时反应放出热量，氢氧化钙的溶解度减小，溶质也会减少，当温度逐渐下降时，溶质质量增多，但少于原溶液中的溶质，正确；C、滴加的氢氧化钠溶液先与盐酸反应，待盐酸反应完以后，氢氧化钠溶液才与氯化镁溶液反应生成白色沉淀，错误；D、电解水时，生成氢气与氧气的体积比是2:1，错误。故选B。
2．下列叙述与对应的示意图表示正确的是( )
A．水的电解 B．向稀盐酸中滴加过量的氢氧化钠溶液
C．加热一定质量的高锰酸钾制氧气 D．等质量的锌、铁分别与足量等溶质质量分数的稀硫酸反应 【答案】D
【解析】
根据已有的知识结合图示进行分析，电解水时生成的氢气和氧气的质量比是1：8；盐酸的pH小于7，氢氧化钠溶液的pH大于7；高锰酸钾能分解生成氧气，高锰酸钾的质量一定，则生成氧气的质量一定；等质量的锌和铁与足量的硫酸反应，锌反应的速率大，生成的氢气少。电解水时生成的氢气和氧气的质量比是1：8，不是2：1，故A错误；盐酸的pH小于7，氢氧化钠溶液的pH大于7，向稀盐酸中滴加过量的氢氧化钠溶液，开始时溶液的pH应该是小于7，不是大于7，故B错误；加热一定质量的高锰酸钾制氧气，当高锰酸钾完全分解，生成氧气的质量不再改变，故C错误；等质量的锌和铁与足量的硫酸反应，锌反应的速率大，在坐标中斜线陡，铁的反应速率小，在坐标中的斜线缓，锌反应生成氢气的质量小于铁生成的氢气的质量，故D正确。
【化学】化学图像题汇编知识点总结及经典习题(含答案)经典
【化学】化学图像题汇编知识点总结及经典习题(含答案)经典
一、中考化学图像题汇编
1．在AlCl3溶液中逐滴加入NaOH溶液至过量，发生如下反应：3NaOH+AlCl3=Al(OH)3↓+3NaCl, Al(OH)3+NaOH=NaAlO2+2H2O。已知NaAlO2易溶于水，则下列图像不正确的是( )
A． B． C． D．
【来源】2017-2018学年沪教版九年级化学第7章 应用广泛的酸、碱、盐 单元测试卷
【答案】A
【解析】
【分析】
【详解】
A、图中所示，随着氢氧化钠溶液的滴加，溶液中水的质量逐渐增大，当加入一定量时会出现滴加氢氧化钠溶液，而水的质量不增加的阶段而后继续增加；而反应的事实却是溶液中水会随着氢氧化钠溶液的滴加而不断增加，选项A错误；
B、图中所示，随着氢氧化钠的滴加，溶液中的氯化铝不断形成氢氧化铝沉淀，沉淀质量逐渐增加。至完全反应后，随着氢氧化钠的滴加沉淀逐渐减少。符合氯化铝先与氢氧化钠生成氢氧化铝沉淀，然后沉淀氢氧化铝又和滴加的氢氧化钠生成可溶的NaAlO2的反应事实，选项B正确；
C、图中所示，溶液的pH逐渐变大，符合氯化铝先与氢氧化钠生成氢氧化铝沉淀，溶液渐呈中性，然后沉淀氢氧化铝又和滴加的氢氧化钠生成可溶的NaAlO2而使溶液逐渐呈碱性的反应事实，选项C正确；
D、图中所示，随着氢氧化钠溶液的滴加，溶液中铝元素质量减少至完全消失，之后随着氢氧化钠溶液滴加溶液中铝元素质量又逐渐增加，符合氯化铝先与氢氧化钠生成氢氧化铝沉淀，然后沉淀氢氧化铝又和滴加的氢氧化钠生成可溶的NaAlO2的反应事实，选项D正确。故选A。
【点睛】
根据反应进程，分析反应对溶液组成的影响，结合图示该因素变化的曲线，判断曲线与反应事实是否相符。
2．下列四个图像的变化趋势，能正确体现对应操作的是（ ）
A．向稀硫酸中加水
B．将浓盐酸敞开口放置在空气中
C．加热一定质量的氯酸钾和二氧化锰的混合固体
50套初中化学化学图像题汇编含解析
50套初中化学化学图像题汇编含解析
一、中考化学图像题汇编
1．向稀盐酸中加入Z物质，其pH变化情况如图所示，则Z物质是（ ）
A．H2O B．AgNO3固体 C．浓盐酸 D．KOH固体
【来源】2016年初中毕业升学考试（重庆B卷)化学（带解析)
【答案】B
【解析】
试题分析：A、向稀盐酸中加入水，酸性逐渐变弱，pH越小， pH应逐渐变大，错误；B、稀盐酸与硝酸银溶液反应生成氯化银沉淀和硝酸，反应前后酸性强弱程度不变，pH不变，正确；C、向稀盐酸中加入浓盐酸，酸性增强， pH应逐渐变小，错误；D、向稀盐酸中加入氢氧化钾固体，生成氯化钾和水，完全反应时显中性，继续加入氢氧化钾，显碱性，pH逐渐变大，错误。故选B．
考点：酸的化学性质、溶液的酸碱性与pH值的关系
2．向下表中的甲物质中逐滴加入乙物质溶液至过量，符合如下曲线描述的是
序号 甲 乙
① 硫酸和硫酸铜的混合溶液 氢氧化钠溶液
② 氢氧化钠和氯化钡的混合溶液 稀硫酸
③ 氯化钠和氯化钙的混合溶液 碳酸钠溶液
④ 铜锌的混合物粉末 稀盐酸
A．①② B．② C．①②③ D．①②④
【答案】A 【解析】
【分析】
【详解】
①向硫酸和硫酸铜的混合溶液加入氢氧化钠溶液，由于硫酸的存在，氢氧化钠不能与硫酸铜反应生成了氢氧化铜沉淀；氢氧化钠先与硫酸反应生成硫酸钠和水，既无气体也无沉淀；待硫酸完全反应后，所加入的氢氧化钠开始与硫酸铜反应产生氢氧化铜蓝色沉淀至硫酸铜完全反应为止，与曲线所示一致，故正确；②向氢氧化钠和氯化钡的混合溶液中滴加稀硫酸，加入硫酸开始硫酸就与氢氧化钠和氯化钡同时反应，因此一开始就产生硫酸钡沉淀至氯化钡完全反应为止，与曲线所示不一致，故不正确；③向氯化钠和氯化钙的混合溶液加入碳酸钠溶液，氯化钙与碳酸钠生成不溶于水碳酸钙沉淀，因此随溶液的加入生成沉淀的量不断增加，至氯化钙完全反应为止；与曲线所示不一致，故不正确；④向铜锌合金中滴加稀盐酸，锌与盐酸反应放出氢气而铜不反应，因此随稀盐酸的加入氢气就不断放出至锌完全反应为止，与曲线所示不一致，故不正确。综上所述，只有①正确。故选A。
