完整版液压与气动技术说课
液压与气动技术教案(上)
成都市技师学院理论课教案首页二、液压与气压传动的工作原理图1机床工作台液压系统的图形符号图1—工作台2—液压缸3—油塞4—换向阀5—节流阀6—开停阀7—溢流阀8—液压泵9—滤油器10—油箱图1所示的液压系统是一种半结构式的工作原理图它有直观性强、容易理解的优点，当液压系统发生故障时，根据原理图检查十分方便。
三、液压与气压传动系统组成1.能源装置：它是供给液压系统压力油，把机械能转换成流体压力能的装置。
最常见的形式是液压泵和空气压缩机。
2.执行装置：它是把流体压力能转换成机械能输出的装置。
其形式有作直线运动的液压缸或气缸，有作回转运动的液压马达或气压马达。
3.控制装置：它是对系统中的压力、流量或流动方向进行控制或调节的装置。
如溢流阀、节流阀、换向阀等。
结合教学挂图讲解工作原理结合图1所示系统图讲解系统组成识图理解工作原理15’5’信息反馈:成都市技师学院理论课教案首页成都市技师学院理论课教案首页成都市技师学院理论课教案副页教学环节教学内容教师活动学生活动时间一、引入二、布置学习任务师生共同完成学习任务三、学习成果展示四、老师点评第三章液压泵请大家思考水利灌溉系统如何将水从河流或水库中抽上岸？（水泵）那么同理在液压系统中则利用液压泵为系统提供压力油1、液压泵属于液压系统中的何种装置？起什么作用？2、液压泵的工作原理是什么？液压泵完成吸油、压油的必备条件是什么?3、描述液压泵的图形符号及其规律4、液压泵的分类及其应用场合有哪些？以小组为单位，由四个小组分别上台展示以上任务一、液压泵的作用液压泵属于液压系统中的能量转换装置，能将机械能转换为液体压力能，为系统提供压力油二、液压泵的工作原理1、工作原理图中：1—操纵杆，2—泵体，3—活塞，4、7—单向阀，5、6—油管提出问题引出主题下达任务并将学生分小组巡视指导各小组完成任务记录学生展示情况点评、总结提问：左边的图和生活中的什么东西相似？讨论问题分小组讨论学习完成学习任务聆听、检查、纠正错误听讲、记笔记参考：钢管井的压水机识图2’18’20’3’10’信息反馈:成都市技师学院理论课教案副页教学环节教学内容教师活动学生活动时间吸油过程：操纵杆1提起→活塞2上移密封腔3增大形成真空→油箱中油在大气压作用下压入油管5→油液推开单向阀4→油液进入密封腔压油过程：操纵杆1压下→活塞2下移→密封腔3缩小→单向阀4关闭→密封腔受压，推开单向阀7→油液流向系统2、液压泵完成吸油、压油的必备条件：（1）有大小可变化的密封容积；（2）密封工作容腔的容积大小是交替变化的，变大、变小时分别对应吸油、压油过程；且有对应得配油装置；（3）吸、压油过程对应的区域不能连通。
液压与气动技术 教案
液压与气动技术教案第一章：液压与气动技术概述教学目标：1. 了解液压与气动技术的定义、原理和应用领域。
2. 掌握液压与气动系统的基本组成部分及其功能。
3. 理解液压与气动技术的优缺点及其比较。
教学内容：1. 液压与气动技术的定义与原理。
2. 液压与气动系统的组成：液压泵、液压缸、控制阀、油管和附件等。
3. 液压与气动技术的应用领域：工业、农业、交通运输、军事等。
4. 液压与气动技术的优缺点及其比较。
教学方法：1. 采用讲授法，讲解液压与气动技术的定义、原理和应用领域。
2. 采用示教法，展示液压与气动系统的组成及其工作原理。
3. 采用案例分析法，分析液压与气动技术在实际应用中的例子。
教学评估：1. 进行课堂问答，检查学生对液压与气动技术定义、原理和应用领域的理解。
2. 布置课后作业，要求学生绘制液压与气动系统的基本组成部分。
第二章：液压泵教学目标：1. 了解液压泵的类型、结构和工作原理。
2. 掌握液压泵的性能参数及其计算方法。
教学内容：1. 液压泵的类型：齿轮泵、叶片泵、柱塞泵等。
2. 液压泵的结构与工作原理。
3. 液压泵的性能参数：流量、压力、功率等。
4. 液压泵的选用原则及其维护保养。
教学方法：1. 采用讲授法，讲解液压泵的类型、结构和工作原理。
2. 采用示教法，展示不同类型液压泵的工作原理。
3. 采用案例分析法，分析液压泵在实际应用中的选用和维护保养。
教学评估：1. 进行课堂问答，检查学生对液压泵类型、结构和工作原理的理解。
2. 布置课后作业，要求学生计算液压泵的性能参数。
第三章：液压缸教学目标：1. 了解液压缸的类型、结构和工作原理。
2. 掌握液压缸的性能参数及其计算方法。
3. 理解液压缸的选用原则及其安装与维护。
教学内容：1. 液压缸的类型：单作用液压缸、双作用液压缸等。
2. 液压缸的结构与工作原理。
3. 液压缸的性能参数：有效行程、负载能力等。
教学方法：1. 采用讲授法，讲解液压缸的类型、结构和工作原理。
液压与气压传动说课PPT稿
展出机床液压原理图， 复习液压传动系统由那几 部分组成？各部分的作用 是什么？已经讲过哪几部 分？
2、导入新课：引出液压控制阀
二、展示目标：
1、了解控制阀的组成、主要性能参数、分类。 2、掌握控制阀的工作原理、必要条件。 3、掌握控制阀有关问题的处理办法。 重点难点: 溢流阀工作原理、溢流阀有关问题的处理办法
四、教学方法与教学手段 3、难点突破
1、使用教学软件演示、实物拆装 等方法加强直观认识。 2、加强实践环节，结合工程案例边 学边做。
五、考核方式
总评100%
考勤30%
作业30%
期末40%
六.教学环节设计
教学过程
复习、导入新课 展示目标
讲授新课
总结归纳
一、复习、导入新课（以液压系统中液压控制阀 为例）
三、讲授新课： 1、提出问题，观察、讨论、归纳总结
七、课程特色与改革思路
课程特色
1、理论教学以应用为目的，以必需、够用为度， 以讲清概念、强化应用为教学重点。 2、学生“边学边做”，教师“边引边教”，教、 学、做一体。 3、坚持多媒体等辅助教学。
课时安排： 周学时：6课时 总课时：108课时 理论讲解：40课时 实训：50课时 机动：16课时（包括考试和复习）
四、教学方法与教学手段
1、教学方法
直观教学法
讲授法
讨论法
演示法
四、教学方法与教学手段
2、教学手段
实物、模型展示 和多媒体教学手 段相结合
理论教学
实践教学
实验模拟和实训 室设备相结合
（2）从事轧钢相关机械液压和气压设备安装、调 试、维护及质量检测。
一、课程定位与培养目标
2、课程定位：
液压与气动技术(第3版)教案全套 任务 1.1--7.6 初识液压系统---气动系统的使用与维护
一、课程导入
教学步骤
时间 分配
1.引入液压实验台（透明元件）的工作视频。 2.发布课堂讨论
10min
二、课程实施
1.讲解液压油流经小孔时流量和压力会产生损失 2.通过视频让学生了解在液压系统中会存在的一些现象，如 60min
液压冲击和空穴现象。
8
பைடு நூலகம் 课后 拓展
三、总结反馈 1.总结本次课的重难点，帮助学生梳理学习内容。 2.学生提问并解答。
1.连续性方程
2.伯努利方程
教学 方法
教法 学法
讲授法、讨论法 自主探究
教学 资源
课 前 导 学
课 中 教 学
教学动画、视频和习题
1.教师通过学习通发布本次课程的相关内容，包括 PPT,教学安排，课
前思考，让学生提前进入教学情境。
2.教师通过学习通，了解学生课前预习情况。
教学步骤
一、课程导入 1.引入液压实验台（透明元件）的工作视频。 2.发布课堂讨论 二、课程实施 1.通过例题详细讲解液压中的静力学及应用
1.掌握选择液压泵的原则和方法
知识目标
教
2.掌握选择电动机的原则和方法
学
1.能正确选择合适的液压泵类型和型号
能力目标
目
2.能合理选择合适的电动机
标
1.增强学生学习的自信心
素质目标
2.培养学生的逻辑思维能力
教学 重难点
教学重点 教学难点
选择液压泵和电动机的原则和方法 合理选择合适的液压泵和电动机
教学 方法
授课学时
第 2 次课 2
授课地点
理实一体化教室
教学主 要内容
1.液压油的用途 2.液压油的性质 3.液压油的种类 4.液压油的选用 5.液压油的污染与控制

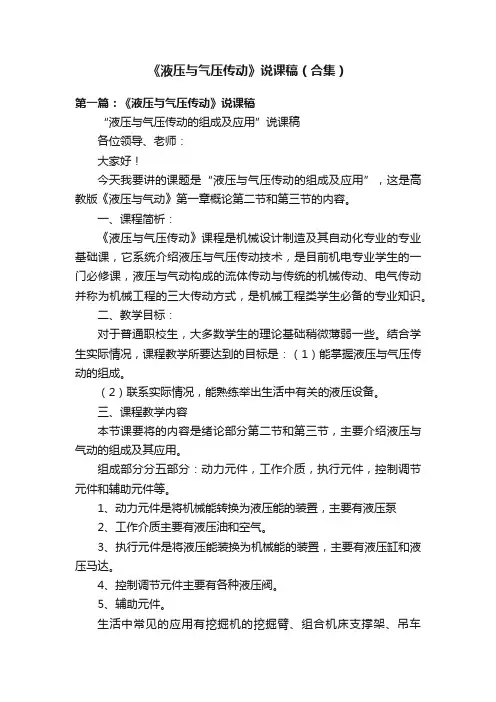

《液压与气压传动》说课稿（合集）
《液压与气压传动》说课稿（合集）第一篇：《液压与气压传动》说课稿“液压与气压传动的组成及应用”说课稿各位领导、老师：大家好！今天我要讲的课题是“液压与气压传动的组成及应用”，这是高教版《液压与气动》第一章概论第二节和第三节的内容。
一、课程简析：《液压与气压传动》课程是机械设计制造及其自动化专业的专业基础课，它系统介绍液压与气压传动技术，是目前机电专业学生的一门必修课，液压与气动构成的流体传动与传统的机械传动、电气传动并称为机械工程的三大传动方式，是机械工程类学生必备的专业知识。
二、教学目标：对于普通职校生，大多数学生的理论基础稍微薄弱一些。
结合学生实际情况，课程教学所要达到的目标是：（1）能掌握液压与气压传动的组成。
（2）联系实际情况，能熟练举出生活中有关的液压设备。
三、课程教学内容本节课要将的内容是绪论部分第二节和第三节，主要介绍液压与气动的组成及其应用。
组成部分分五部分：动力元件，工作介质，执行元件，控制调节元件和辅助元件等。
1、动力元件是将机械能转换为液压能的装置，主要有液压泵2、工作介质主要有液压油和空气。
3、执行元件是将液压能装换为机械能的装置，主要有液压缸和液压马达。
4、控制调节元件主要有各种液压阀。
5、辅助元件。
生活中常见的应用有挖掘机的挖掘臂、组合机床支撑架、吊车（提升机）伸缩杆，推土机的内部结构，装载机的支撑杆等等。
除此还广泛应用在工程机械、矿山机械、建筑机械、冶金机械、锻压机械、机械制造、轻工机械、灌装机械、汽车工业、铸造机械、纺织机械等方面。
四、教学方法与手段1、教学设计为了提高学生积极性，采用理论与实际相结合的讲课方法。
在液压与气动组成方面，采用与机械传动对比的教学方式，方便学生联想记忆。
比如：动力元件，液压传动中主要是液压泵，它的作用其实和机械传动中的发动机是一样的，以日常生活中的打米机，灌装机等举例。
工作介质，液压传动中是液压油，作为能量传递介质，比如自行车的链条，打米机的皮带，都是传送能量的介质。
液压与气动技术课件
欢迎来到液压与气动技术ppt课件。让我们一起探索液压技术和气动技术的概 述、传动与控制方法、元件和系统，以及它们在实际应用中的举例。
液压技术概述
液压技术是利用液体传递能量和控制力的技术。它可以提供高效、精确和可靠的动力传递解决方 案。
工作原理
液压系统通过液压流体传递能量和控制力，应用压力和流量控制执行器运动。
气动控制系统
气动系统的控制装置，通过操作气动阀和执行器来实现系统的控制和监测。
液压与气动技术应用举例
液压与气动技术在各行各业都有广泛的应用，以下是一些具体的应用举例。
液压压力机
应用于金属成型、塑料压制等领 域的机械设备，利用液压来施加 高压力。
气动输送机
用于颗粒物料输送的设备，通过 压缩空气将物料从一处输送到另 一处。
液压阀
液压系统中的控制元件，用于控 制液压流量、压力和方向。
液压控制系统
液压系统的控制装置，通过操作 液压阀和执行器来实现系统的控 制和监测。
液压元件和系统
液压系统由多种元件组成，这些元件共同实现液压能量的传递和控制，从而完成特定的工作。
1
液压泵
液压系统的动力源，提供液压流体的压力和流量。
2
液压油箱
储存液压油，保证系统的正常运行和恒定的液压油流。
3
液压过滤器
过滤液压油中的杂质和污染物，保护系统元件的正常工作。
气动技术概述
气动技术是利用气体传递能量和控制力的技术，它与液压技术相似，但使用了压缩空气代替液体。
1 工作原理
气动系统通过压缩空气传递能量和控制力，使用气压控制执行器的运动。
2 主要优势
液压起重机
用于重物起升和搬运的机械装置， 通过液术具有高功率密度、可变力和速度控制、精确位置控制等优点。
液压与气动技术教案
项目七典型气动系统的分析与维护Ⅰ、引入新课明确基本回路的组成、工作原理和功能Ⅱ、讲授新课任务一认识气动回路中的符号及行程程序控制一、气动回路中的符号1．定位回路图与不定位回路图工程上，气动系统回路图是以气动元件图型符号组合而成，故读者应对前述所有气动元件的功能、符号与特性熟悉和了解。
气动符号所绘制的回路图可分为定位和不定位两种表示法。
定位回路图以系统中元件实际的安装位置绘制，如图12-1，这种方法使工程技术人员容易看出阀的安装位置，便于维修保养。
不定位回路图不按元件的实际位置绘制，气动回路图根据信号流动方向，从下向上绘制，各元件按其功能分类排列，依次顺序为气源系统、信号输入元件、信号处理元件、控制元件、执行元件，如图12-2 所示。
本部分内容主要使用此种回路表示法。
为分清气动元件与气动回路的对应关系，图12-3和图12-4分别给出全气动系统和电气动系统的控制链中信号流和元件之间的对应关系，掌握这一点对于分析和设计气动程序控制系统非常重要。
管路的表示在气动回路中，元件和元件之间的配管符号是有规定的。
通常工作管路用实线表示，控制管路用虚线表示。
而在复杂的气动回路中，为保持图面清晰，控制管路也可以用实线表示。
管路尽可能画成直线避免交叉。
如图12-7为管路表示方法。
2．元件的编号（1）．数字命名元件按照控制链分成几组。
每一个执行元件连同相关的阀称为一个控制链。
0组表示能源供给元件，1，2组代表独立的控制链。
1A，2A等代表执行元件1V1，1V2等代表控制元件1S1，1S2等代表输入元件（手动和机控阀）0Z1，0Z2等代表能源供给（气源系统）2.英文字母命名在英文字母命名中，大写字母表示执行元件，小写字母表示信号元件。
A，B，C 等代表执行元件a1，b1，c1等代表执行元件在伸出位置时的行程开关a0，b0，c0等代表执行元件在缩回位置时的行程开关二、连续往复动作回路1、数控机床刀柄和主轴的故障维修故障现象：TH5840数控立式加工中心换刀时，主轴锥孔吹气，把含有铁锈的水分子吹出，并附着在主轴锥孔和刀柄上。
电子教案液压与气动技术第三版第2章液压流体力学基础课件
假设通流截面上流速均匀分布，该流速称为平均流速，用 v 表示，并定义为
则平均流速为
2.3.2 连续性方程
液体流动的连续性方程：
它说明液体流过流管不同截面的流量是不变的。 由上式知，当流量一定时，通流截面上的平均速度与其截 面积成反比。
2.3.3 伯努利方程
一、 理想液体的伯努利方程
2.4.3 局部压力损失
液体流经阀口、弯管及突然变化的截面时，产生的能量损失称为局部压力损失。
一般用实验来得出局部阻力系数，然后按下式计算：
液体流经各种阀的局部压力损失可由阀的产品技术规格中查得。 查得的压力损失为在其公称流量 qn 下的压 力损失 Δpn。 当实际通过阀的流量 q 不等于公称流量 qn 时，局部压力损失可按下式计算：
二、 污染的原因
液压系统的污染有外部侵入和内部生成两种原因。液压装置组装时残留下来的污染物主要是指切屑、毛刺、 型砂、磨料、焊渣和铁锈等；从周围环境混入的污染物主要是指空气、尘埃、水滴等；在工作过程中产生的污染 物主要是指金属微粒、锈斑、涂料和密封件的剥离片、水分、气泡以及液压油变质后的胶状生成物等。
2. 流束
通过某截面 A 上所有各点作出流线，这些流线的集合构成流束。 由于流线是不能相交的，所以流束内外的 流线不能穿越流束表面。
3. 通流截面
流束中与所有流线正交的截面称为通流截面，该截面上各点处的流束都垂直于此面。
2.3.1 基本概念
三、 流量与平均流速
1. 流量
单位时间内流过通流截面的液体的体积称为流量，用 q 表示。 对于微小流束，通过该通流截面的流量为 流过整个通流截面的流量为
单位面积上作用的表面力称为应力，它有切向应力和法向应力之分。 静止液体各质点间没有相对运动，故 不存在内摩擦力，所以静止液体的表面力只有法向力。
《液压与气动技术》电子教案 第23单元课：气压传动系统实例
第23单元课：气压传动系统实例引入新课一、复习和成果展示1.知识点回顾（1）气动基本回路的种类、组成及作用。
（2）气动常用回路的种类、组成及作用。
（3）气动基本回路的工作原理及应用特点。
（4）气动常用回路的工作原理及应用特点。
2.成果展示由21-25号学生展示第22单元课的理实作业，老师点评，纠正错误点。
二、项目情境小王对气压传动系统的工作原理和工作过程了解的不是很清楚，不能独立分析气压传动系统的工作过程和工作原理。
通过本节课的学习，我们来帮助小王解决这个问题。
三、教学要求1.教学目标（1）掌握气液动力滑台气压传动系统的工作原理及工作过程。
（2）掌握工件夹紧气压传动系统的工作原理及工作过程。
（3）掌握数控加工中心气动换刀系统的工作原理及工作过程。
（4）掌握汽车车门的安全操纵系统及制动回路的工作原理及工作过程。
2.重点和难点（1）气液动力滑台气压传动系统的工作原理及工作过程。
（2）工件夹紧气压传动系统的工作原理及工作过程。
（3）数控加工中心气动换刀系统的工作原理及工作过程。
（4）汽车车门的安全操纵系统及制动回路的工作原理及工作过程。
教学设计任务1：气液动力滑台气压传动系统一、相关知识气液动力滑台是采用气-液阻尼缸作为执行元件，在机械设备中用来实现进给运动的部件。
如图13-1所示为气液动力滑台气压传动系统，该滑台能完成“快进—慢进（工进）—快退—停止”和“快进—慢进—慢退—快退—停止”两种工作循环。
1.快进—慢进（工进）—快退—停止当手动换向阀4处于如图13-1所示状态时，就可实现“快进—慢进（工进）—快退—停止”的动作循环。
其动作原理为：当手动换向阀3切换到右位时，实际上就是发出进给信号，在气压作用下气缸中的活塞开始向下运动，液压缸中活塞下腔的油液经行程阀6的左位、单向阀7进入液压缸活塞上腔，实现快进；当快进到活塞杆上的挡铁B切换行程阀6（使它处于右位）后，油液只能经节流阀5进入活塞上腔，调节活塞开始慢进（工进）；当慢进到挡铁C切换行程阀2至左位时，输出气信号使手动换向阀3切换到左位，这时气缸活塞开始向上运动。
液压与气动技术课件1.3
液压泵的类型 工作压力 工作温度
液压油品种选择
液压油粘度选择
液压油液的选用
液压油的污染与控制
污染的危害
污染的原因
污染与 控制
污染的控制
气压传动基础
空气的状态参数 （1）密度 （2）压力 （3）温度 绝对温度：以气体分子停止运动时的最低极限温度为起点测量的温度， 用 表示。其单位为（开尔文），单位符号为K 。 摄氏温度：用符号t 表示，其单位为摄氏度，单位符号为0C。 华氏温度：用符号tF 表示，其单位为华氏度，单位符号为0F。
油等 • 难燃液压油
无锡商院机电系
对液压油液的要求
• 有良好的润滑性； • 成分要纯净； • 有良好的化学稳定性； • 抗泡沫性和抗乳化性好； • 粘温特性好； • 材料相容性好； • 无毒，价格便宜
无锡商院机电系
液压油液的选用
考虑因素
选用液压油液首先考虑的是粘度。 液压系的工作压力 压力高，要选择粘度较大的液压油液。 环境温度 温度高，选用粘度较大的液压油。 运动速度 速度高，选用粘度较低的液压油。 液压泵的类型 齿轮泵、叶片泵、柱塞泵不相同
恩氏粘度与运动ቤተ መጻሕፍቲ ባይዱ度之间的换算关系 ν=（7、310E-6、31/0E）×10-6
液压油牌号
老牌号——20号液压油，指这种油在50°C 的平均运动粘度为20 cst。 新 牌 号 ——L—HL32 号 液 压 油 ， 指 这 种 油 在 40°C 时 的 平 均 运 动 粘 度 为32cst。
常用牌号：32、46、68、100。
324668液压油液的选用液压油品种选择液压系统的工作压力环境温度品质工作环境经济性液压泵的类型工作压力工作温度液压油粘度选择液压油的污染与控制污染与控制污染的危害污染的原因污染的控制气压传动基础空气的状态参数1密度2压力3温度绝对温度
