2019----2020学年第一学期人教版九年级物理第十六章第二节串并联电路电压规律练习题
2019----2020学年第一学期人教版九年级物理第十六章第二节串并联电路电压规律练习题
1 / 6
2019----2020学年度第一学期人教版九年级物理第十六章第二节串并联电路电压规律练习题
1. 图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两
端的电压分别为（ ）
A．8V 2V B．10V 2V
C．2V 8V D．2V 10V
2. 在探究串联电路电压特点的实验中，小红按图正确连接好电路，闭合开关后发现两电压表指针偏
转角度相同。为寻找电路故障，小红用一根检测导线分别并联在灯L1或L2的两端，发现两电压表指
针所指位置没有任何变化。由此可以推断
A. L1一定短路
B. L2 一定断路
C. L1短路，同时L2断路
D. 检测导线一定断路
3. 如图所示，在“探究串联电路的电压规律”实验时，闭合开关，用电压表分别测出AB、BC、AC两
端的电压分别为UAB=1.5V，UBC=1.5V，UAC=3V，在表格中记录数据后，接着的实验步骤是（ ）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
2019----2020学年第一学期人教版九年级物理第十六章第二节串并联电路电压规律练习题
2 / 6
D．换用电压表的另一量程，再测出一组电压值
4. 道路两侧的树上和商店门前五光十色的彩灯，扮靓了我们的城市．若取走其中一盏灯，整串灯却
会熄灭．这表明这串彩灯是 （串联/并联）的．但当其中一只彩灯灯丝断裂后，其他的灯依然明
亮．其亮度将 （变大/不变/变小），这是因为在这类彩灯灯丝支架下方还有一根与灯丝并联的特
殊金属丝，如图所示，灯丝断裂后，金属丝中 （有/没有）电流．如果每只彩灯正常工作的电压
为12V，至少可以将 盏这样的灯泡接在电路中，若其中一盏灯丝断裂的瞬间，该灯泡两端的电
压为 V．
5. 小欣同学在做“探究串联电路中电压的规律”实验时，连接了如图所示的电路，闭合开关后，发现
两灯均不亮．小欣同学用电压表检查该电路的故障，测量结果如表格所示．若电路中仅有一处发生
故障，根据表中数据可知，发生故障的电路元件为 （选填“L1”、“L2”或“S”），该故障为 （选
填“短路”或“断路”）．粗心的小欣同学忘了记录当电压表接在AC两点时的数据，你认为电压表接AC
两点时的测量结果为 V．
位置
AB BC CD AC AD
电压U/V
3 0 0 3
6. “探究串联电路的电压关系”的实验电路如图所示。
(1)为了使探究得出的结论具有普遍意义，Ll、L2 应该选择______________（选填“相同”或“不相同”）
的小灯泡。
(2)小明根据图连接好电路，闭合开关，电压表示数如图所示，为了使实验结果更准确，接下来他应
该______________。
（3）测出Ll两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间。小聪认为小明的
2019----2020学年第一学期人教版九年级物理第十六章第二节串并联电路电压规律练习题
3 / 6
操作太麻烦，只需将与A 点相连的导线改接到C点即可。小聪的办法是否正确？
（4）测量完成后，进行小组交流讨论，下表选录了四个小组的数据，你认为这些数据是否合理，请
说明理由。
实验小组 Ll两端电压/V L2两端电压/V 串联总电压/V
1 1.4 3.1 4.5
2 3.0 1.3 4.4
3 1.1 1.7 2.8
4 1.8 1.2 3.0
7. 小希用如图所示电路“探究串联电路的电压特点”．
（1）在拆接电路时，开关S必须 ．
（2）实验中最好选择规格 （选填“相同”或“不同”）的小灯泡．
（3）测出灯L1两端的电压后，小希断开开关S，准备拆下电压表，改接在B、C之间．小明认为这
样做太麻烦，只需将与A点相连的导线改接到C点即可．小希认为小明的办法是错误的，原因是 ．
（4）经过多次实验，将得到的数据记录在表中．分析实验数据，可得到串联电路的电压特点是 （用
公式表示）．
实验次数
UAB/V UBC/V UAC/V
1 0.8 2.2 3.0
2 1.0 2.0 3.0
3 1.2 1.8 3.0
（5）小希进行多次试验的目的是 ．
8. 小明和小亮探究“并联电路电压的关系”，小明先按图甲所示电路图连成图乙的实物图（电压表尚
未连接）
2019----2020学年第一学期人教版九年级物理第十六章第二节串并联电路电压规律练习题
4 / 6
（1）在拆接电路时，开关必须 ．
（2）在检查电路的链接是否有误的过程中，小亮一眼就看出了小明连接的错误（如图所示），并指
出如果直接闭合开关将出现 （选填“开路”或“短路”）现象，小灯泡L1、L2都不会亮，还可能造成
损坏．
（3）小亮只更改跟L1、L2的四个接线柱A、B、C、D相连的某根导线的一端，就使电路连接正确了．他
的做法可能是 （指出一种即可）
9. 物理课上，小明探究了串联电路中电压的规律，他还想知道并联电路中的电压有什么规律，于是
在课后请你和他合作进行了以下探究：
（1）提出问题：并联电路中，各电灯两端的电压有什么关系？
（2）你的猜想是： ；
理由是： .
（3）设计实验:图32-（3）为两个灯泡并联的电路图,用电压表分别测量两个灯泡L1、L2以及电源两
端的电压.请在图上添加测电压的电压表.
所需的实验器材有： .
（4）进行实验：按照电路图连接电路，进行实验测量，记录实验数据.
（5）（2分）分析论证：（只要求粗略地写出分析和论证的思路，即怎样得出结论
的） .
（6）实验结论：两个灯泡L1、L2的电压和电源电压相等.
（7）实验评估：上述实验中，小明只进行了一次测量，得出的结论 的
机会很大.为了使实验结论具有普遍性，你将建议小明怎样做？（2分）
.
（8）实验问答：如果电源电压为3V，那么根据探究的结论，灯L1的电压为 V，灯L2的电压为 V.
结合实验结论分析：测量电压时，电压表为什么要与被测电路并联。
2019----2020学年第一学期人教版九年级物理第十六章第二节串并联电路电压规律练习题
5 / 6
10. 在“探究串、并联电路电压的规律”的实验中，张强同学分别按图甲、乙两电路图连接电路并进行
实验，他将测量的数据分别记录在表一和表二中．
表一：
测量处
ac ab bc
电压（V）
2.5 1.2 1.3
表二：
测量处
ab cd ef
电压（V）
2.5 2.5 2.5
（1）表二数据是根据图 乙（“甲”或“乙”）电路进行实验得到的数据．
（2）分析表一数据得到的结论是 串联电路中总电压等于各部分电压之和；
分析表二数据得到的结论是 并联电路中并列的各支路电压相等．
（3）这个实验在设计方案上还存在的不足之处是： ，实验次数太少，改进方法 .
2019----2020学年第一学期人教版九年级物理第十六章第二节串并联电路电压规律练习题
6 / 6
1---3ADC
4. 串联； 变大； 有；19；220．
5. L1；断路；3．
6. （1）不相同 （2）改接小量程 （3）不正确 （4）合理；都满足在误差允许的范围内，串联电路
总电压等于各串联部分电压之和
7. （1）断开；（2）不同；（3）电压表正负接线柱会接反了；（4）UAC=UAB+UBC；（5）得到普遍规律．
8. （1）断开；（2）短路；电源；（3）导线2从A端改接到B端或1由C改接到D；
9. (2)并联电路中各电灯两端的电压相等，各个电灯并联在相同的两点间；（3）电源、开关一个、导
线若干、电灯两个、电压表三个；（5）用电压表分别测量出电灯两端的电压U1和U2，并进行比较，
若两者相等，即可得出猜想是正确的；（7）偶然性 改变电源电压小或小灯泡的规格，重做上述实
验。（8）3、3。
10. （1）乙 （2）略 （3）实验次数太少 改变灯泡规格多次实验或改变电源电压多次实验
人教版九年级物理全一册16-2串并联电路中的电压规律(共22张PPT)
串 并 联
1.写出你对并联电路总电压与各支路电 压规律的猜想。
电 在并联电路中，总电压与各支路的电压相等。
路 中 的
2.按照P61页图16.2－3那样连好实物 （注意要选择好量程），并画出电路图。
电
压
规
律
人教版九年级物理全一册16-2串并联 电路中 的电压 规律(共 22张PP T)
人教版九年级物理全一册16-2串并联 电路中 的电压 规律(共 22张PP T)
路 中 的 电
于：并联电路中电流有_多__条_回路，各支 路用电器之间_不__相__互_影响，而串联电路 只有_一__条回路。
压
规
律
人教版九年级物理全一册16-2串并联 电路中 的电压 规律(共 22张PP T)
人教版九年级物理全一册16-2串并联 电路中 的电压 规律(共 22张PP T)
❖ 合作探究
❖即时练习
串 并 联 电
1.完成P62页第2、3、4题。 2.在如下图所示的电路图中，能用电压
表正确测出灯Ll两端电压的是（ D ）
路
中
的
电
压
规
律
人教版九年级物理全一册16-2串并联 电路中 的电压 规律(共 22张PP T)
压 规 律
只有单位相同的数据才能进行加减， 单位不同的只能进行乘除。
❖精讲点拔
串 并 联
3. 在分析数据的时候，要尽量使用控 制变量法来进行。
电
路
中 的 电 压
4. 要得出一个实验结果，往往要换用 不同规格的器材进行多次实验 ，以避 免实验结果具有偶然性。
规
律
❖即时练习
串 并
1.完成P62页第1题。
❖学习指导
最新人教版九年级物理第十六章电压电阻知识点考点提炼汇总及配套中考真题,含解析
第十六章电压电阻16.1电压 (1)16.2串并联电路中电压的规律 (5)16.3E巨阻 (8)16.4变阻器 (11)16.1电压知识点提炼1.什么是电压（1）电压作用是使电路中的自由电荷做定向移动,形成电流；电源是提供电压的装置。
（2）电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）;②电路是迪路。
注：说电压时，要说“某电路或AB”两端的电压（如图（1）所示，1、2两端电压或者2、3两端电压）；说电流时，要说通过“某电阻、某支路或某元件（如图（1）,通过电池的电流或者通过电阻R：的电流）”的电流。
2.电压的单位：在国际单位制中，电压单位是伏建（简称为伏，符号是y）；电压常用单位还有：壬优（kV）,耋伏（mV）、微伏（nV）。
换算关系：lkV=1000V, lV=1000mV, lmV=1000 uV o（2）生活中常见电压值：一节干电池一节蓄电池家庭用电电压缴v,安全电压不高于36Vo图（1）常见电路图（2）电流表图（3）电压表3,电压测量（如图（3）所示）：（1）测量仪器：电压表，符号是出;（2）读数时，看清接线柱上标的量程（3V、15V两个量程）、分度值（3V量程分度值是0.IV, 15V路程分度值是0. 5V）；（3）使用规则：①电压表要北联在电路中：②电流从电压表的“亚接线柱”流入，“幺接线柱”流出，否则指针会反偏。
③被测电压丕要超过电压表的最大量程。
注意：①被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯，甚至烧如电压表。
②选择量程：实验室用电压表有西个量程，0〜3V和0~15V0测量时，先选大量程，若被测电压在3V〜15V即可测量：若被测电压小于3V则换用小的量程，若被测电压大于15V 则换用更大量程的电压表。
4.电流表、电压表的比较：见表（1）。
表（1）电流表与电压表比较5.利用电流表、电压表判断电路故障:（1）电流表示数正常而电压表无示数，则故障原因可能是：①电压表损坏；②电压表接触不良：③与电压表并联的用电器短路。
物理人教版九年级全册串、并联电路中电压的规律练习题
第2节串、并联电路中电压的规律01知识管理1．串联电路中电压的规律实验设计：如图实验结论：串联电路两端的总电压等于各部分电路两端电压______，即________．注意：如果用规格相同的灯泡做实验，会得出串联电路各部分电路两端的电压相等的结论，因此要换用规格不同的灯泡进行实验．2．并联电路中电压的规律实验设计：如图实验结论：并联电路两端的电压与各支路两端的电压______，即________．注意：并联电路中各支路两端的电压相等，但同一电路中两端电压相等的用电器却不一定并联，也可能是串联．另外，本实验中采用不同规格的灯泡进行多次实验的目的是广泛收集数据，避免偶然因素对实验结论的影响，使得出的结论具有客观性和普遍性．02基础题1．在“探究串联电路中电压大小的关系”实验中，某同学用电压表分别测出如图中AB、BC、AC三处的电压大小．为了进一步探究电压大小关系总结普遍规律．他下一步的操作应该是()A．将电源两极对调，再次测量AB、BC、AC三处的电压大小B．改变开关S的位置，再次测量AB、BC、AC三处的电压大小C．将图中两只灯泡位置对调，再次测量AB、BC、AC三处的电压大小D．换用不同规格的灯泡，再次测量AB、BC、AC三处的电压大小2．(徐州中考)如图所示的电路，开关闭合后，电压表V1的示数是1.5 V，V2的示数是4.5 V，则电源电压是()A．1.5 V B．3 V C．4.5 V D．6 V3．(郴州中考)如图所示，电源电压为6 V，闭合开关后，电压表的示数为4 V，下列描述不正确的是()A．L1两端电压为2 V B．L1两端电压为4 VC．L2两端电压为4 V D．L1和L2两端电压之和为6 V4．小亮家的卫生间按如图所示的电路安装了照明灯和换气扇，它们()A．只能各自独立工作，而不能同时工作B．只能同时工作，而不能各自独立工作C．工作时，两端的电压一定相等D．工作时，通过的电流一定相等5．将灯泡L1和L2串联接在一个电源上，加在它们两端的电压之比为3∶1；若把它们并联后接到同一个电源上，加在它们两端的电压之比为________．6．圣诞树上常用小彩灯装饰，现将5个小彩灯串联使用，每个灯泡只有在3 V的电压下才能正常发光，要使每个灯泡都正常发光，电路两端所加的总电压应为______V．如果电路的电压由干电池提供，要达到这个电压值，需要______节干电池串联．7．如图所示，电源电压保持不变，开关由断开到闭合时，电压表的示数________(填“由小变大”“由大变小”或“保持不变”)．8．如图甲所示电路中，电压表测量的是______(填“L1”或“L2”)两端的电压，电压表的示数如图乙所示，若电源电压为6 V，则灯L1两端电压为______V.03中档题9．下列关于并联电路电压的规律说法中正确的是()A．各支路两端的电压相等B．总电压等于各支路两端电压之和C．如果用电器两端电压相等，它们一定是并联D．并联用电器越多，各支路两端电压越小，说明并联电路电压与并联用电器数量成反比10．(自贡中考)如图所示的电路中，闭合开关，电压表V1的示数是7.5 V，电压表V2的示数为9 V，若电源电压为12 V，则L2两端电压是()A．4.5 V B．5.5 V C．3 V D．2 V11．(常德中考)小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1两端的电压为______V，L2两端的电压为______V.12．(莆田中考)小希用如图所示电路来探究串联电路的电压特点．(1)在拆接电路时，开关必须______．(2)实验中最好选择规格______(填“相同”或“不相同”)的小灯泡．(3)用电压表分别测出A与B、B与C、A与C两点间的电压为U AB、U BC、U AC.经过多次实验，得到的数据记录在图表中．分析实验数据，你可得到串联电路的电压特点是________________((4)小希进行多次实验的主要目的是______(填序号)．①寻找普遍规律②减小实验误差13．小明为探究并联电路中电压的规律，进行了以下探究，请你帮他归纳结论和进行评估：(1)提出问题：并联电路中，各电灯两端的电压有什么关系；(2)设计实验：小明用两个完全相同的小灯泡组成如图的并联电路，用电压表分别测量两个灯泡L1、L2以及电源两端的电压；(3)进行实验：按照电路图连接电路，进行实验测量，记录实验数据，测得两个灯泡L1、L2以及电源两端的电压均为3 V；(4)小明由此得出实验结论：________________________________；(5)实验评估：您认为本次实验存在的不足是什么？________________________________________________________________________；(6)您将建议小明如何改进本实验？________________________________________________________________________.04拓展题14．小宝在探究电路中电压关系时，根据实验数据绘制了电压U2随电压U1变化的图像，如图所示，请你根据该图像写出电压U2和U1的关系式：U2＝________．。
16.2+串、并联电路中电压的规律-2023-2024学年人教版初中物理九年级上册
并联电路中电压的规律 学生实验：探究并联电路中电压的规律. 猜想与假设：并联电路中两个灯泡两端的电压可能_相__等___. 设计实验：把两个灯泡L1和L2并联起来接入电路中(如图所示).
返回目录
实验步骤：(1)把电压表并联在灯泡L1两端，测L1两端的电压U1. (2)把电压表并联在灯泡L2两端，测L2两端的电压U2. (3)把电压表并联在电源两端，测电源两端电压U.
返回目录
(2)若小明刚连接好最后一根导线，两灯立即发光，这说明他在连接电 路时_没__有__将__开__关__断__开___. (3)改正(2)中的错误后，闭合开关，若电压表示数为零，则电路故障可 能是__灯__L_1_短__路___或_灯__L__2断__路____；若电压表有示数且接近电源电压， 两灯都不亮，则电路故障可能是__灯__L_1_断__路___.(假设以上故障只发生在 灯泡L1或L2处)
各用电器两端电压之和，即U＝U1 ＋U2.
并联电路
并联电路中，电源两端电压与各
并联电路中，干路电流等于各
支路电流之和，即I＝I1＋I2.
支路用电器两端的电压相等，即U ＝U1＝U2.
电表与被测用电 器的连接方式 电流表与被测用电器串联.
电压表与被测用电器并联.
返回目录
串联电路中电池组两端电压的规律 学生实验：探究串联电池组的总电压与每节电池电压的关系. (1)把几节电池串联起来组成电池组(如图所示)，用电压表分别测量每 节电池两端的电压.
返回目录
(4)消除(3)中故障后，小明闭合开关测灯泡L1两端的电压，发现电压表 的指针偏转如图乙所示，原因是__电__压__表__的__正__、__负__接__线__柱__接__反__了__；断 开开关，修改电路连接后，再闭合开关，发现电压表的指针偏转如图 丙所示，原因是_电__压__表__所__选__量__程__太__大___.

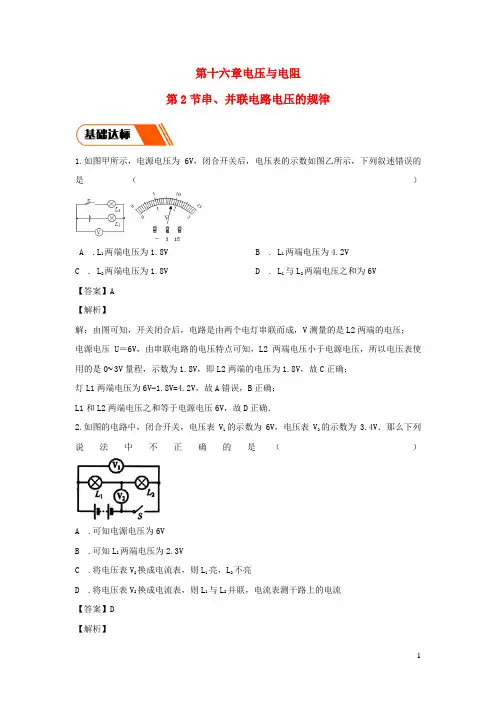

龙里县第二中学九年级物理全册16.2串并联电路电压的规律同步练习含解析新版新人教版
