锅炉水位计冲洗及“叫水”方法

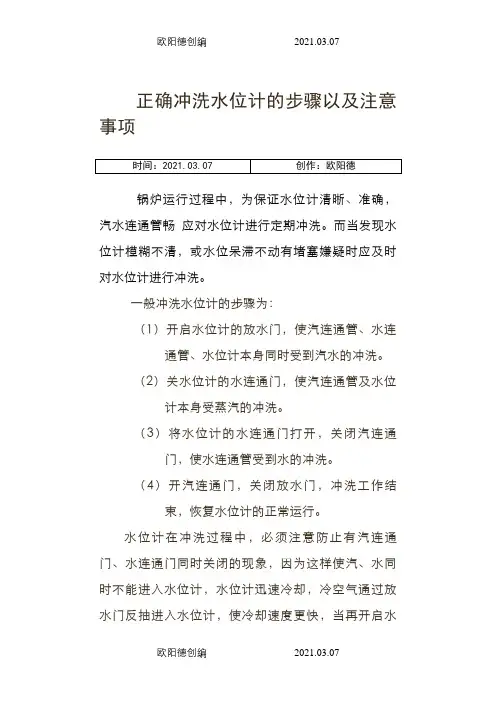

正确冲洗水位计的步骤以及注意事项之欧阳德创编
正确冲洗水位计的步骤以及注意事项
锅炉运行过程中，为保证水位计清晰、准确，汽水连通管畅应对水位计进行定期冲洗。
而当发现水位计模糊不清，或水位呆滞不动有堵塞嫌疑时应及时对水位计进行冲洗。
一般冲洗水位计的步骤为：
（1）开启水位计的放水门，使汽连通管、水连通管、水位计本身同时受到汽水的冲洗。
（2）关水位计的水连通门，使汽连通管及水位计本身受蒸汽的冲洗。
（3）将水位计的水连通门打开，关闭汽连通门，使水连通管受到水的冲洗。
（4）开汽连通门，关闭放水门，冲洗工作结束，恢复水位计的正常运行。
水位计在冲洗过程中，必须注意防止有汽连通门、水连通门同时关闭的现象，因为这样使汽、水同时不能进入水位计，水位计迅速冷却，冷空气通过放水门反抽进入水位计，使冷却速度更快，当再开启水
连通门或汽连通门工质进入时，温差较大，会引起水位计的损坏。
在工作压力下冲洗水位计时，放水门应开得很小。
这是因为水位计内压力与外界环境压力相差很大，放水门若开得过大，汽水剧烈膨胀，流速很高，有可能冲坏云母片或引起水位计爆破。
放水门开得越大，上述现象越明显。
另外，冲洗水位计时，要注意人身安全，防止汽水冲出烫伤人。
应每次生产结束后，待气压在1～2MPa时进行冲洗效果最佳。

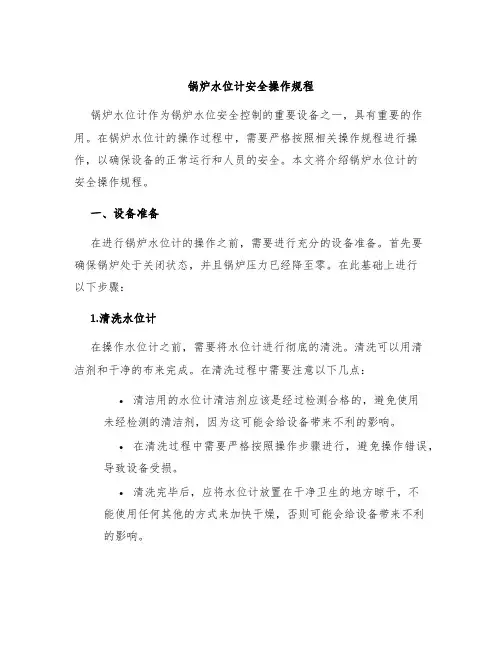

锅炉水位计安全操作规程
锅炉水位计安全操作规程锅炉水位计作为锅炉水位安全控制的重要设备之一，具有重要的作用。
在锅炉水位计的操作过程中，需要严格按照相关操作规程进行操作，以确保设备的正常运行和人员的安全。
本文将介绍锅炉水位计的安全操作规程。
一、设备准备在进行锅炉水位计的操作之前，需要进行充分的设备准备。
首先要确保锅炉处于关闭状态，并且锅炉压力已经降至零。
在此基础上进行以下步骤：1.清洗水位计在操作水位计之前，需要将水位计进行彻底的清洗。
清洗可以用清洁剂和干净的布来完成。
在清洗过程中需要注意以下几点：•清洁用的水位计清洁剂应该是经过检测合格的，避免使用未经检测的清洁剂，因为这可能会给设备带来不利的影响。
•在清洗过程中需要严格按照操作步骤进行，避免操作错误，导致设备受损。
•清洗完毕后，应将水位计放置在干净卫生的地方晾干，不能使用任何其他的方式来加快干燥，否则可能会给设备带来不利的影响。
2.检查水位计检查水位计之前，需要先了解该水位计的一些基本情况。
比如该设备的规格、型号、压力等信息。
根据这些信息可进行下述操作：•检查水位计是不是与锅炉的型号相匹配，确保水位计的匹配程度。
•检查水位计是否完好无损，避免出现破损或其他的问题。
•检查水位计的各个部件是否齐全，确认水位计的可使用性。
二、设备操作在进行水位计操作的过程中，需要仔细注意以下几点：1.操作人员的要求在进行水位计操作之前，需要确保操作人员已经接受了相关的培训，知道如何正确使用设备。
避免使用人员操作不当，导致设备的损坏或操作人员的安全受到威胁。
2.操作过程在操作水位计的过程中，需要尽可能避免使用水压力，否则会对水位计造成不利的影响。
因此，在进行操作时，需要注意以下几点：•操作前需要确认水位计安装的位置是否正确，以确保它的正常使用。
•操作过程中需要确保水位计安装位置的清洁卫生，避免灰尘或其他杂质的影响。
•操作人员需要根据现场具体情况确认水位计的工作原理和操作步骤，并确保按照操作规程进行操作。

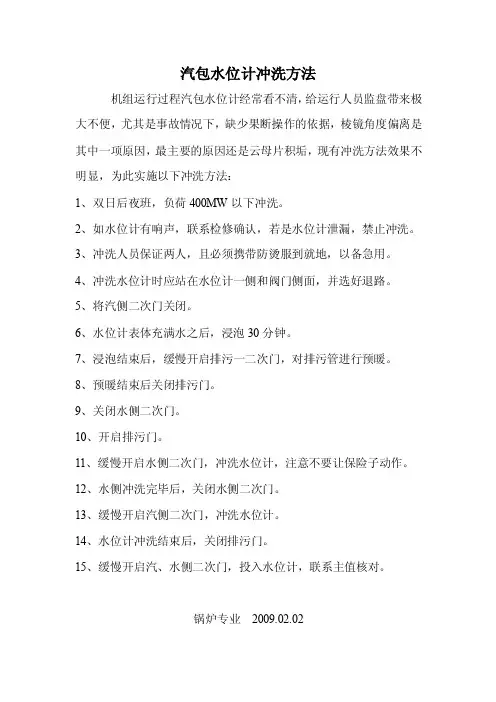

汽包水位计冲洗方法
汽包水位计冲洗方法
机组运行过程汽包水位计经常看不清，给运行人员监盘带来极大不便，尤其是事故情况下，缺少果断操作的依据，棱镜角度偏离是其中一项原因，最主要的原因还是云母片积垢，现有冲洗方法效果不明显，为此实施以下冲洗方法：
1、双日后夜班，负荷400MW以下冲洗。
2、如水位计有响声，联系检修确认，若是水位计泄漏，禁止冲洗。
3、冲洗人员保证两人，且必须携带防烫服到就地，以备急用。
4、冲洗水位计时应站在水位计一侧和阀门侧面，并选好退路。
5、将汽侧二次门关闭。
6、水位计表体充满水之后，浸泡30分钟。
7、浸泡结束后，缓慢开启排污一二次门，对排污管进行预暖。
8、预暖结束后关闭排污门。
9、关闭水侧二次门。
10、开启排污门。
11、缓慢开启水侧二次门，冲洗水位计，注意不要让保险子动作。
12、水侧冲洗完毕后，关闭水侧二次门。
13、缓慢开启汽侧二次门，冲洗水位计。
14、水位计冲洗结束后，关闭排污门。
15、缓慢开启汽、水侧二次门，投入水位计，联系主值核对。
锅炉专业2009.02.02。
正确冲洗水位计的步骤以及注意事项
精确浑洗火位计的步调以及注意事项之阳早格格创做
锅炉运止历程中，为包管火位计浑晰、准确，汽火连通管畅应付于火位计举止定期浑洗.而当创造火位计朦胧没有浑，或者火位呆滞没有动有阻碍嫌疑时应即时对于火位计举止浑洗.
普遍浑洗火位计的步调为：
（1）开开火位计的搁火门，使汽连通管、火连通管、火位计自己共时受到汽火的浑洗.
（2）关火位计的火连通门，使汽连通管及火位计自己受蒸汽的浑洗.
（3）将火位计的火连通门挨开，关关汽连通门，使火连通管受到火的浑洗.
（4）开汽连通门，关关搁火门，浑洗处事中断，回复火位计的仄常运止.
火位计正在浑洗历程中，必须注意预防有汽连通门、火连通门共时关关的局面，果为那样使汽、火共时没有克没有及加进火位计，火位计赶快热却，热气氛通过搁火门反抽加进火位计，使热却速度更快，当再开开火连通门或者汽连通门工量加进时，温好较大，会引起火位计的益坏.
正在处事压力下浑洗火位计时，搁火门应开得很小.那
是果为火位计内压力取中界环境压力出进很大，搁火门若开得过大，汽火剧烈伸展，流速很下，有大概冲坏云母片或者引起火位计爆破.搁火门开得越大，上述局面越明隐.其余，浑洗火位计时，要注意人身仄安，预防汽火冲出烫伤人.
应屡屡死产中断后，待气压正在1～2MPa时举止浑洗效验最好.。
锅炉水位计安全操作规程
中粮屯河北海糖业锅炉车间锅炉水位计安全操作规程1.岗位描述：锅炉水位计的工作原理和连通器的原理相同。
水位表是一种反映液位的测量仪表，用来指示锅炉内水位的高低，可协助司炉人员监视锅炉水位的动态，以便控制锅炉水位在正常范围之内。
2.职责:2.1操作人员应按照本规程要求操作水位计，保证锅炉水位达到要求。
2.2操作人员和监督人员正确使用及维护水位计，使其正常稳定运行。
2.3监督人员及时制止操作人员的违章行为。
2.4所属车间主任、班组长、公司安全管理人员应检查操作人员执行本规程的情况。
4.作业活动禁止性要求4.1作业前安全操作要求制定工作方案4.1.1 使用水位计的人员必须为本岗位位人员，且需持证上岗。
4.1.2 检查有关阀门开关是否正常、灵活，所属管路是否漏。
4.1.3 检查水位计控制阀门开关状态、保护罩、高压管道、连接法兰等是否正常。
4.1.4使用水位计前，相关人员需佩戴好防护面罩和电焊手套等防护用品。
4.1.5遵守并执行公司安全操作规程和劳动纪律，认真操作，做到“四不伤害”。
4.1.6伤害救援物资到场。
4．2作业过程安全操作要求4.2.1 掌握水位计正确操作方法，各个控制阀门开关状态正确。
4.2.2 水位计及相关管路有异常及其他不安全因素存在的（设备、相关设施配件故障和行为），切勿带病运行须及时报告处理。
4.2.3 严禁用水喷洒水位计，以免损坏电器绝缘及引起水位计爆炸事故。
4.2.4 每班至少冲洗水位计一次（冲洗水位计方法：打开放水阀，使汽水连管及玻璃管同时冲洗；关闭水阀，冲洗汽连管及玻璃管；开启水阀，关闭汽阀，冲洗水连管及玻璃管；开启汽阀，关闭放水阀，观察水位上升情况（如水位上升很快且有轻微上、下波动，说明冲洗干净；如果水位上升过慢说明未冲洗干净；应按上述操作方法再冲洗一次。
）4.2.5 每班至少校对水位计一次（当出现水位事故、仪表失灵且水位计又没有办法判断是否满水或缺水的时候，可采用“叫水法”判断。
冲洗水位表的操作程序
一、（一）1、冲洗水位表的操作程序？答：1）打开放水旋塞；冲洗汽连管，水连管和玻璃板。
2）关闭水旋塞；冲洗汽连管和玻璃管。
3）打开水旋塞；关闭汽旋塞；冲洗水连管。
4）打开汽旋塞；关闭放水旋塞；水位迅速上升，冲洗完毕。
2、压力表回零试验操作程序？3、冲洗压力表存水弯管的操作程序？答 1）将三通旋塞，旋至压力表与大气相通；泄压，检查压力表指针是否回零。
2）将三通旋塞，旋至锅炉与大气相通；冲洗存水弯管。
3）将三通旋塞，旋至三通都不通（旋闭）集结冷凝水。
4）将三通旋塞，旋至锅炉与压力表相通；恢复正常工作位置，冲洗完毕。
6、简述排污的目的及操作程序？答：目的：（1）降低锅水含盐量；（1）排出锅内水渣和污垢；（2）降低水位。
操作程序：排污时，先开内，后开外；排污完毕，先关外，后关内。
由于两阀之间有积水，然后再开外，放出积水，最后再关外。
蒸气管道内水击的原因及处理方法？答：原因：1）送汽前未进行暖管和疏水；2）送汽时主汽阀开得过快、过大；3）锅炉负荷增加过急或发生满水，汽水共腾等事故，蒸汽大量带水处理方法：1）开启管道上的疏水阀，进行疏水；2）锅炉水位不要过高，维持正常水位；3）加强水处理工作，保证给水和锅水质量，避免发生汽水共腾。
满水事故处理方法？处理方法：1）首先冲洗水位表，判断是否满水；2）判断是轻微满水还是严重满水：先关闭水旋塞，再开启放水旋塞，观察水位表内是否有水位出现，如果有水位出现为轻微满水，应开启排污阀，放出少量锅水，使水位降到正常水位线，恢复正常运行。
如果只看见水位下流，而没有水位下降，表明严重满水应紧急停炉。
缺水事故的处理方法？处理方法：1）首先冲洗水位表，判断是否缺水；2）采用“叫水法”判断轻微缺水或严重缺水。
“叫水法”先开启水位表放水旋塞，再关闭汽旋塞，然后反复开关放水旋塞，如能见到水位为轻微缺水，这时可以缓慢上水，达到正常水位继续投入运行。
如经叫水后仍不能见到水位，为严重缺水，应紧急停炉。
排污、冲洗水位表
特别注意
为了保证锅炉安全运行，以下两个问题要请各单位主管重视锅炉规范操作
锅炉排污操作步骤
1、首先打开炉前排污阀，再缓慢打开炉后排污阀。
此步骤切记要缓慢打开，目的在于一是暖管（尤其是冬季操作），二是防止突然开启时，发生意外（如连接垫片漏等造成事故）。
2、暖管时要缓慢开炉后排污阀至全开，然后再关闭此阀，再次打开炉后排污阀，再关闭，反复此操作二至三次（一般是三次），开启阀门时间控制在2~3秒。
最后再关闭炉前排污阀。
排污操作注意事项
1、保证锅炉在高水位、低负荷情况下进行排污操作；
2、排污时开启阀门要求缓慢开启，严禁急开急关；
3、要注意开启阀门的顺序，严禁只通过一个排污阀来控制排污，防止瞬间冲击造成伤害。
锅炉在运行中，含有杂质或盐类的水或蒸汽会进人水位计中的汽、水连通管和玻璃管内。
这些杂质和盐类会粘结在汽水连通管与玻璃管的内壁上，时间长了会导致水位计不能真实地反映出锅筒的水位，甚至形成假水位而造成缺水或满水事故。
所以，为保证水位计工作可靠，每班必须至少冲洗一次。
锅炉冲洗水位表步骤
1、开启放水旋塞、冲洗汽连管、水连管及玻璃板管。
2、关闭水旋塞 ,单独冲洗汽连管及玻璃板管。
3、先开启水旋塞 ,后关闭汽旋塞 ,单独冲洗水连管。
4、开启汽旋塞 .关闭放水旋塞 ,恢复水位表正常运行。
武汉贝能特科技有限公司。
变送器灌水、水位计叫水操作要领
变送器灌水、水位计叫水操作要领授课人：吴小明授课时间：2011年11月29日变送器灌水：液位变送器是将高低两液位（汽体通过冷凝罐冷凝成液体）形成的压力，送到变送器中检测部的膜片两端，检测出差压，再变换成4-20mA的电流信号输出到PLC模块，经计算重新变换为液位信号送到CRT（如图一）。
在日常运行中，由于变送器检测管线及本体中可能积有污垢、杂质，导致两压力示值不一致（除变送器本身偏差外），出现较大偏差或输出信号失真，当CRT因数值有误而无法控制系统的给水情况时，应到现场检查、核对并调整实际水位。
输入压力膜片传感器静电容量变化检测部测定回路运算放大回路输出电流传输部图一具体步骤如下：一、冷态下灌水（运行前灌水）1、冷态下冷凝管灌水先对检测管线排污，此时可打开管线排污阀，使变送器检测管线内积存的污垢、杂质排出，以保证导压管内介质的品质干净、清洁，避免其带入变送器或长期累积，堵塞毛细管；2、排污过程约2～3分钟，视排污效果可适当延长或多次进行；3、排污操作现场须有两人在场，排污用水和冷凝罐所灌的水应用纯水；4、灌水时应从冷凝罐上方螺丝孔处缓慢地注入，不能过快，以防止因过快灌水造成检测管线内形成气柱造成中控水位显示失真；二、热态下灌水（运行中灌水）1、与中控保持联系，中控在控制好锅炉负荷后，现场先进行管线排污，排污过程操作阀门须缓慢进行，且穿戴好防护用品，避免蒸汽烫伤（此项步骤对汽包液位进行调整时，应注意通知中控将汽包液位控制切换至另一备用控制液位以防中控液位数值出现大幅度、剧烈的波动而导致自动控制失灵。
另外对闪蒸器的液位进行调整时，由于闪蒸器为单系列液位变送器，故调整应更加缓慢、小心）；2、若无效再进行变送器本体排污，全关蒸汽入口切断阀，旋下变送器本体上的排污塞；小幅度缓慢打开入口切断阀，避免大开度导致变送器膜片受损，直至有持续液体喷出注意人不能正对变送器排污塞口，避免蒸汽烫伤；3、冲洗排污5～10秒后，关闭入口切断阀，旋紧排污塞，再缓慢打开入口切断阀，关闭排污阀，确认压力值是否恢复正常；4、排污操作现场须有两人在场，排污过程保持与中控密切联系，排污结束后，前现场应与中控进行的水位校对工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锅炉水位计冲洗及“叫水”方法
锅炉在运行中，含有杂质或盐类的水或蒸汽会进入水位计中
的汽、水连通管和玻璃管内。这些杂质和盐类会粘结在汽水连通
管与玻璃管的内壁上，时间久了会使汽、水连通管截面逐渐减小，
直至水位计不能真实地反映出锅筒的水位。玻璃管也会变得模糊
不清，甚至形成假水位而造成缺水或满水事故。所以，必须经常
保持水位计的灵敏度。为保证水位计工作可靠，锅炉在运行中，
每班必须至少冲洗一次，如出现两只水位计水位不一致应立即查
找原因，检查是否旋塞漏水、漏汽，水、汽连通管是否堵塞，旋
塞孔是否堵塞，炉水碱度是否较高等问题。
1、水位计冲洗
水位计冲洗前应检查锅炉两侧水位计的水位是否一致，然后再
进行下列冲洗程序。
(1)如图所示，锅炉正常运行时，水位计的旋塞开关处于图1
中的位置，当需冲洗时，放水旋塞置于2的位置，开启旋塞放水，
因汽水连通管的旋塞已处于开启的位置，即可同时冲洗汽、水连
通管及玻璃管。
（1）（6）（5）（4）（3）（2）
锅炉水位计冲洗及“叫水”方法
(2)冲洗完毕，先关闭水旋塞。单独冲洗汽连通管与玻璃管(图
中3的位置)。
(3)打开水旋塞，再次同时冲洗汽、水连通管和玻璃管(如图中
4的位置)。
(4)关闭汽旋塞，再单独冲洗水旋塞、连管和玻璃管(如图中5
的位置)。
(5)打开汽旋塞，在图中6的位置，关闭放水旋塞，水位计冲
洗完毕恢复图中1的位置。
2、“叫水”操作
2.1“叫水”操作的原理
当开启放水旋塞后,再关闭汽、水连管与水位表之间
的旋塞时,使水位表与大汽相通,水位表中的压力为零。
这时再关闭放水旋塞,开启水连管与水位表之间的水旋
塞,因锅筒内压力高于水位表内压力,如果锅筒水位正
处于水连管附近时水将被汽流带入水位表中,这说明缺水
程度还不严重。如果“叫水”后水位表中始终不见水位,
则认为缺水较严重。
2.2“叫水“的操作步骤：
(1)开启水位计的放水旋塞；
(2)关闭汽旋塞；
(3)关闭水旋塞；
(4)再关闭放水旋塞；
锅炉水位计冲洗及“叫水”方法
（5）然后开启水旋塞，看是否有水从水连管冲出，如有水
冲出，则是轻微缺水；如无水位出现，证明是严重缺水。“叫
水”过程可反复几次但不得拖延太久,以免扩大事故。
锅炉汽包
汽旋塞阀
玻
板
水
位
计
放水旋塞阀
水旋塞阀
通过“叫水”判断轻微缺水时，可以继续向锅炉缓慢给水，恢复
正常水位后，方可升温、升压投入运行。
通过“叫水”，判为严重
缺水时，必须紧急停炉，严禁盲目向锅炉给水。决不允许有
侥幸心理，企图掩盖造成锅炉缺水的责任而盲目给水。
这种错
误的做法往往酿成大祸，扩大事故，甚至造成锅炉爆炸而炉毁人亡。
