福禄克型万用表使用说明
福禄克F L U K E 115型数字万用表的使用方法 一、 万用表的作用：
二、 万用表又称多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般的数字万用表可以测量交、直流电压、交、直流电流、频率、电阻、电容、二极管、三极管等。
三、 使用数安万用表的注意事项：
1、
对测量交流电30V 以上、直流电60V 以上时，应格外小心，防止触电事故。
2、
测量时应正确使用接线端、开关档位和量程。
3、 测量电阻、通断性、二极管或电容器以前，应切断电路电源，并把所有的高压电容器放电。
4、 仪表有手动（Range ）和自动(Auto)两种量程：开机时数字万用表自动进入(Auto)自动量程，仪表会根据被测量值的大小，由大到小自动判断，选择合适的量程，但测量时较长；也可以通过按“Range ”键，手动选择量程，测量时间短，精度高。
四、 数字万用表各按键注解
MAXMIN 最大值、最小值、
HOLD 读数锁定
V ～交流电压、频率档
OFF 关机
V--直流电压档
A--直流电流档
负极黑色插孔 测量电流正极红色插孔 线路通断蜂呜档??? 黄色第二功能键 Ω电阻测量档 mv —直流毫伏电压档 背光灯开关 RANGE 测量量程调节 二极管、-‖-电容测量档 V Ω电压、电阻、二极管、
A ～交流电流、频率测量档
四、如何使用数字万用表
1、交流电压的测量（AC～0.06—600V）：
V～交流电压、频
首先将红表笔插进“VΩ”孔内，黑表笔插进“com”孔内，再将旋钮打至交流“V～”档，在已知电压大小的情况下，通过“RANGE”按键选择合适的量程，在未知电压大小情况下可以直接用“Auto”自动档，保持接触稳定，便可以直接从显示屏上读取交流电压的数值。
还可以通过“MINMAX”按键，测量出交流电的最小值、最大值、平均值。
交流电压无正负之分，测量时应注意人身安全，不要随便用手触摸表笔的金属部分。
2、直流电压的测量
V--直流电压
（1）、直流大电压测量（0.001—600V）：
首先将红表笔插进“VΩ”孔内，黑表笔插进“com”孔内，再将旋钮打至直流“V--”档，在已知电压大小的情况下，通过“RANGE”按键选择合适的量程，在未知电压大小情况下可以直接用“Auto”自动档，保持接触稳定，便可以直接从显示
屏上读取直流电压的数值。
如果显示屏上显示为“OL”，则表明量程太小，那么就要加大量程后再进行测量；如果在数值左边出现“—”，则表明表笔极性与实际电源极性相反，此时红、黑表笔反接即可。
（2）、直流小电压测量（6—600mv）：测量方法同上，只是将旋钮打至交流“mv--”档,读取直流电压值。
3、电阻的测量：（0.1Ω--40MΩ）
Ω电阻档
首先将红表笔插进“VΩ”孔内，黑表笔插进“com”孔内，将旋钮打至“Ω”档，在已知电阻大小的情况下，通过“RANGE”按键选择合适的量程，在未知电阻大小情况下可以直接用“Auto”自动档，将表笔接在电阻两端金属部位，测量中可以用手接触电阻，但不要双手同时接触电阻两端，这样会影响测量精确度的，因为人体也是一个大电阻。
读数时，要保持表笔和电阻良好接触；注意单位：“Ω”，“KΩ”“MΩ”。
4、线路通断情况的测量：（只能测量接触电阻小于20Ω线路）
首先将红表笔插进“V Ω”孔内，黑表笔插进“com ”孔内，将旋钮打至“???”档，再将两表笔短接，试验蜂鸣档作用良好后，将两表笔接在被测线路两端进行测量，当接触电阻小于20Ω时，蜂呜器才能报警。
5、二极管的测量：
将红表笔插进“V Ω”孔内，黑表笔插进“com ”孔内，将旋钮打至“”档，首先进行正向导通情况测量，将红表笔接在二极管正极，黑表笔接在二极管负极，显
???通断蜂呜 正向导通测 反向阻断测
示屏显示低于2V以下的电压降，表明二极管正向导通良好，若显示屏显示“OL”表明二极管已经开路；然后进行反向阻断情况测量，将红表笔接在二极管的负极，黑表笔接在二极管的正极，显示屏显示“OL”，表明二极管反向阻断良好，若显示屏显示有几伏的电压降，则表明二极管已经击穿或降级。
6、直流电流的测量：（DC0.001—10A）
A--直流电流
首先将红表笔插进“A”孔内，黑表笔插进“com”孔内，再将旋钮打至直流“A--”档，在已知电流大小的情况下，通过“RANGE”按键选择合适的量程，在未知电压大小情况下可以直接用“Auto”自动档，先将电路断开电源，将数字万用表串接入电路中，保持接触稳定，电路通电以后，便可以直接从显示屏上读取直流电流的数值。
如果显示屏上显示为“OL”，则表明量程太小，那么就要加大量程后再进行测量；如果在数值左边出现“—”，则表明表笔极性与实际电源极性相反，此时红、黑表笔反接即可。
7、交流电流的测量：（AC0.1—10A）
首先将红表笔插进“A”孔内，黑表笔插进“com”孔内，再将旋钮打至交流“A～”档，在已知电流大小的情况下，通过“RANGE”按键选择合适的量程，在未知电压大小情况下可以直接用“Auto”自动档，先将电路断开电源，将数字万用表串接入电路中，保持接触稳定，电路通电以后，便可以直接从显示屏上读取交流电流的数值。
还可以通过“MINMAX”按键，测量出交流电的最小值、最大值、平均值。
交流电流无正负之分，测量时应注意人身安全，不要随便用手触摸表笔的金属部分。
8、电容的测量：（1nF—9999uF）
-‖-电容测
在测量高压电容以前应先断开电源，对电容进行短路放电，将红表笔插进“VΩ”孔内，黑表笔插进“com”孔内，将旋钮打至“-‖-”档，按一下黄色第二功能键，在已知电容大小的情况下，通过“RANGE”按键选择合适的量程，在未知电容大小情况下可以直接用“Auto”自动档，将表笔接在电容两端金属部位，保持接触稳定，便可以直接从显示屏上读取电容的数值，注意单位：“mF”、“uF”、“nF”、“pF”。
9、频率的测量：（5Hz—50KHz）
首先将红表笔插进“VΩ”孔内，黑表笔插进“com”孔内，将旋钮打至“Hz”档，按一下黄色第二功能键，根据被测量的交流电压或电流，将数字万用表并联或串联入电路中，在已知频率大小的情况下，通过“RANGE”按键选择合适的量程，在未知频率大小情况下可以直接用“Auto”自动档，保持接触稳定，便可以直接从显示屏上读取频率的数值，注意单位：“Hz”，“KHz”。
Fluke87数显万用表操作指引
Fluke87数显万用表操作指引
一.目的
正确指导操作员操作数显万用表，确保测量数据的科学性和准确性.
二.范围
测量交直/电压、电流、二/三极管，电阻，电容，电感，温度及电路通断等.
三.使用前注意事项
3.1确保正负表笔正确插入万用表对应笔孔内(见下图).
3.2旋转任一档位观察显示屏是否显示正常和电量（电量低会显示“”此标符提醒更换电池）.
四.操作说明
4.1表笔插孔说明
4.2旋转盘及按键功能操作见如下各表中说明
4.3显示功能说明
4.4 AutoHOLD模式操作说明
4.5电气安规符号说明4.6维护。
fluke万用表的使用方法
fluke万用表的使用方法一、 Fluke 万用表的使用1、功能按键a. 开关：用于打开或关闭Fluke万用表，通常将开关置于左边，可以实现快速关机。
b. 功能选择按键：此按键用于调节万用表的模式和功能，如切换电压、电流、电阻、温度等模式。
c. 数字按键：用于调节各种参数，如量测上限、下限和单位。
它们可以显示和调节万用表的特殊功能，如报警和测温定时器。
d. 常用按钮：HOLD 键，用于暂停显示并储存最后一次测量到的数据；REL 键，用于重置测量结果；MAX/MIN 键，用于显示测量到的最高和最低值；RS232 通信接口键，用于将测量结果传输到专业仪表上。
2、显示信息在Fluke 万用表屏幕上，可以显示如下几个信息：a. 模式：当前测试模式，如电压、电流、电阻、温度等。
b. 单位：读数的单位，如V、A、Ω、℃等。
c. 测量值：当前测量值。
d. 上下限：如果设置了上下限，在屏幕上也会显示出来。
e. 报警状态：如果设置了报警状态，则测试值超出上下限时，屏幕上会有报警信息出现。
3、实际操作a. 打开万用表：打开开关，接好测试电源，按功能按键选择正确模式进行测量。
b. 设置单位：在屏幕上选择正确的单位，比如V、A、Ω、℃等。
c. 设置上下限：根据需要，可以设置上下限，此时屏幕上会显示出设置的上下限值。
d. 进行测试：将探头连接待测物，拖动开关，此时屏幕上会显示出测试结果。
e. 报警：设置上下限后，测试值超出上下限时，屏幕上会有报警信息出现。
f. 存储：可以使用HOLD功能暂停显示并储存最后一次测量到的数据。
4、安全操作a. 避免使用使用过期的Fluke万用表，以防出现意外情况。
b. 避免过量使用热探头，以防过热。
c. 避免测量电压太高的小装置，以防损坏。
d. 请勿将探头接触易燃物体，以防发生意外。
e. 在测量电路时，一定要确保探头连接牢固，以防发生短路或其他意外情况。
f. 所有测量活动结束后，请及时断开电源，以免发生意外。
福禄克万用表使用基准
（3） 建议校准周期为 12 个月。
（4） 为避免错误的读数而导致电击或人员伤害，电池显示灯
亮时应尽快更换电池。
（5） 为防止损坏或伤害，只安装更换符合指定的安培数、电压和干扰评等的保险丝。 （6） 为了避免受到电击或人员伤害，在更换保险丝前，请先取下测试导线及一切输入信号。
另附保险丝的检测方法（只适用于 FLUKE 17B）：
福禄克万用表使用基准福禄克万用表福禄克数字万用表福禄克万用表报价福禄克万用表价格万用表的使用方法万用表使用方法图解万用表使用入门万用表的使用万用表使用方法

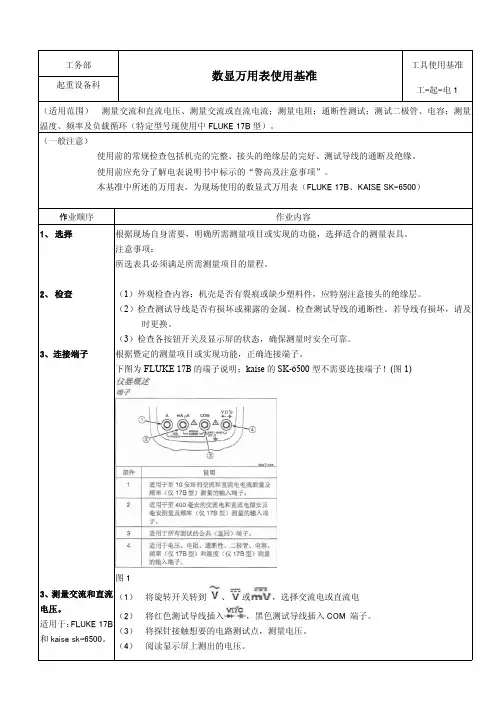

工务部 起重设备科
数显万用表使用基准
工具使用基准 工-起-电 1
（适用范围） 测量交流和直流电压、测量交流或直流电流；测量电阻；通断性测试；测试二极管、电容；测量 温度、频率及负载循环（特定型号现使用中 FLUKE 17B 型）。 （一般注意）
2、 检查 3、连接端子
（1）外观检查内容：机壳是否有裂痕或缺少塑料件，应特别注意接头的绝缘层。 （2）检查测试导线是否有损坏或裸露的金属。检查测试导线的通断性。若导线有损坏，请及
时更换。 （3）检查各按钮开关及显示屏的状态，确保测量时安全可靠。 根据暨定的测量项目或实现功能，正确连接端子。 下图为 FLUKE 17B 的端子说明；kaise 的 SK-6500 型不需要连接端子！(图 1)
电流。
（2）
适用于：FLUKE 17B （3）
将旋转开关转到 、 或 （图 2）。 按下黄色按钮，在交流或直流电流测量间切换。 取决于待测的电流，将红色测试导线插入 A、或 MA
端子，并将黑色导线插入 COM
端子。
（4） 断开待测的电路路径。然后将测试导线衔接断口并使用电源。
（5） 阅读显示屏上的测出电流。
福禄克8060A四位半数字万用表中文说明书
8060A 真有效值万用表使用说明书目录1。
概述和技术指标........................................... ..........1-1 1-1。
简介................................................. ............1-3 1-2。
配套设备附件......................................... ...........1 -4 1-3。
规格................................................. ...........1-4 2。
操作说明................................................ ..........2-12-1 。
简介................................................. ......... 2-32-2 。
拆开仪器............................................ ..... ..... 2-3 2-3。
电池安装或更换....................................... .... ...... 2-32-4。
更换保险丝................................................ ...... 2-52-5。
物理特性................................................ ........ 2-62-6。
前面板................................................ .......... 2-62-7 。
显示................................................. .......... 2-82-8。
福禄克 Fluke 18B+ 数字万用表 校准手册 说明书
1
15B+/17B+/18B+
Calibration Manual
Safety Information
A Warning identifies conditions and procedures that are dangerous to the user. A Caution identifies conditions and procedures that could cause damage to the Product or the equipment under test. Table 1 is a list of the international electrical symbols used on the Product and in this manual. Review the safety information and comply with the safe working practices.
15B+/17B+/18B+
Digital Multimeter
Calibration Manual
April 2016
© 20ቤተ መጻሕፍቲ ባይዱ6 Fluke Corporation. All rights reserved. Specifications are subject to change without notice. All product names are trademarks of their respective companies.
XW Warning
To prevent possible electrical shock, fire, or personal injury: • • • • • Carefully read all instructions. Read all safety information before you use the Product. Use the Product only as specified, or the protection supplied by the Product can be compromised. Do not use the Product around explosive gas, vapor, or in damp or wet environments. Examine the case before you use the Product. Look for cracks or missing plastic. Carefully look at the insulation around the terminals. Do not use the Product if it is damaged. Do not use the Product if it operates incorrectly. Comply with local and national safety codes. Use personal protective equipment (approved rubber gloves, face protection, and flame-resistant clothes) to prevent shock and arc blast injury where hazardous live conductors are exposed. Use only correct measurement category (CAT), voltage, and amperage rated probes, test leads, and adapters for the measurement. Do not use test probes in CAT III environments without the protective cap installed. The protective cap decreases the exposed probe metal to <4 mm. This decreases the possibility of arc flash from short circuits. Measure a known voltage first to make sure that the Product operates correctly. Limit operation to the specified measurement category, voltage, or amperage ratings. Do not apply more than the rated voltage, between the terminals or between each terminal and earth ground. Do not touch voltages > 30 V ac rms, 42 V ac peak, or 60 V dc. Do not use test leads if they are damaged. Examine the test leads for damaged insulation and measure a known voltage.
01.FLUKE 15B+数字万用表使用介绍PPT课件
下面的测试步骤方法与其它 测试类似，不在一一赘述。
电容测试档位 红黑表笔的接法
FLUKE 15B+数字万用表的使用注意事项
FLUKE 15B+数字万用表的使用注意事项
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
4. 选择测试类型:欧姆档位上有 三种测试类型：电阻档一般 是用来测量电阻元件的，蜂 鸣档一般是用来校线或查找 断线故障的，二极管档一般 是用来测试二极管的正反向 电阻的。使用蜂鸣档时要注 意，万用表在测得一定的电 阻范围内会蜂鸣响，但并不 能说明两点之间没有或者只 有很小的电阻。这三种类型 的选择可以通过切换键来实 现，注意看显示屏左上角和 右上角的标示来判断你选择 的类型
种，分别测试不同的大小的电 流，交直流通过切换键切换 2. A档用一个插孔，mA和µA档用 另外一个插孔 3. A档只能测试10A以下的电流， mA档只能测试400mA以下的电 流
三个电流测 试档位
两个电流测 试插孔
FLUKE 15B+数字万用表的使用
1. 连接测试表笔：我们将黑 表笔接在公共测试插孔， 红表笔接在电容测试插孔 （如右图所示）；
FLUKE 15B+数字万用表的旋转开关和插孔介绍
FLUKE 15B+数字万用表的显示屏显示内容介绍
未说明的标示是其它型号使用的
蜂鸣档显示
截屏显示
电阻和电阻单位
二极管档位显示 电容和电容单位
高压危险 测试数值显示
电池电量显示
福禄克 Fluke 116C掌上型真有效值数字万用表 用户手册补遗 说明书
On pages 18 and 19, remove Surge Protection, Safety Compliance, Certifications and IP Rating and add:
Safety ............................................................... IEC 61010-1: 600 V CAT III, Pollution Degree 2
Manual Supplement
Manual Title: 116C Users Part Number: 2538707 Print Date: July 2006 Revision/Date: 1, 2/07
Supplement Issue: 2
Issue Date:
4/13
Page Count:
Measurement Category III is applicable to test and measuring circuits connected to the distribution part of the building’s low-voltage MAINS installation.
Electromagnetic Environment ....................... IEC 61326-1: Portable
Electromagnetic Compatibility ...................... Applies to use in Korea only. Class A Equipment (Industrial Broadcasting & Communication Equipment) [1]
福禄克f15b+说明书
1.在使用FLUKE 15B/FLUKE17B数字万用表前，请检查机壳。
切勿使用机壳损坏的FLUKE15B/FLUKE17B数字万用表。
查看是否有裂痕或缺少塑胶件。
请特别注意接头的绝缘层。
2.检查测试导线绝缘是否有损坏或裸露的金属。
检查测试导线的通断性。
若导线有损坏，请把它更换后再使用FLUKE 15B/FLUKE17B数字万用表。
3.用FLUKE 15B/FLUKE 17B数字万用表测量已知的电压，确定FLUKE15B/FLUKE 17B数字万用表操作正常。
若FLUKE 15B/FLUKE17B数字万用表工作异常，请勿使用。
保护设施可能已遭到损坏。
若有疑问，应把FLUKE 15B/FLUKE17B数字万用表送去维修。
4.切勿在任何端子和地线间施加超出FLUKE 15B/FLUKE17B数字万用表上标明的额定电压。
5.在超出30伏交流电均值，42伏交流电峰值或60伏直流电时使用FLUKE15B/FLUKE17B数字万用表，请特别留意。
该类电压会有电击的危险。
6.操作测量时，必须用正确的端子、功能和量程档。
7.切勿在爆炸性的气体、蒸汽或灰尘附近使用本表。
8.使用测试探针时，手指应保持在保护装置的后面。
9.进行连接时，先连接公共测试导线，再连接带电的测试导线；切断连接时，则先断开带电的测试导线，再断开公共测试导线。
10.测试电阻、通断性、二极管或电容以前，必须先切断电源，并将所有的高压电容器放电。
11.若未按照手册的指示使用FLUKE 15B/FLUKE 17B数字万用表，FLUKE15B/FLUKE 17B数字万用表提供的**功能可能会失效。
12.对于所有的直流电功能，包括手动或自动量程，为避免由于可能的不正确读数而导致电击的危险，请先使用交流电功能来确认是否有任何交流电压存在。
然后，选择一个等于或大于交流电量程的直流电压量程。
13.测量电流前，应先检查FLUKE 15B/FLUKE17B数字万用表的保险丝（请见“测试保险丝”一节的说明）并关闭电源，才将FLUKE 15B/FLUKE17B数字万用表与电路连接。
fluke万用表使用说明
FLUKE79Ⅲ電電 表 使 用 説 明安全須知安全須知：：1． 若電表（Series Ⅲ Multimeter ）或測試導綫有損壞的現象時，卻勿使用電表。
2． 使用電表測量時，要確定測試導綫和旋轉開關的位置是正確的。
3． 當被測電路通電時切勿進行電阻測量。
4． 當測試導綫插入1 0安培（A ）或40毫安（mA ）輸入插口時，切勿用探針碰觸電壓源。
5． 切勿對任何輸入插口和接地之間施加超過額定的電壓。
6． 當被測電路有直流60伏（V dc ）或交流30伏（均方根值）(V ac rms) 以上的電壓時，應小心操作。
該類電壓會有電擊的危險。
7． 使用電表測量時，應將手指放在測試探針的指護裝置後面。
電表功能簡介如圖所示：1．量程打開電表時，它會自動選擇自動量程擋。
在交流電壓、直流電壓、頻率（赫）、歐姆、電容、交流電流和直流電流等模式下，可選擇手動量程。
欲恢復自動量程，按下RANGE 1秒鐘或轉動旋轉開關。
2．自動TOUCH HOLD模式在Touch hold模式下，電表會自動捕獲並顯示穩定的讀數。
當電表檢測到新的輸入時，它會發出嘟嘟聲且會顯示新的讀數。
雜散電壓會使電表產生新的讀數。
欲退出Touch Hold模式，按下黃色按鍵或轉動旋轉開關。
3．待用模式若電表電源打開但一個小時沒有活動（二極管測量檔下20分鐘沒有活動）顯示器會變成空白並顯示四個條形段。
欲恢復操作，請轉動旋轉開關或按下任一個按鍵。
沒有活動）顯示器會變成空白並顯示四個條形段。
欲恢復操作，請轉動旋轉開關或按下一個按鍵。
測量1．交流和直流電壓在mV dc 功能下，電表的默認檔是400mV。
欲選擇40mV量程檔，瞬時按下RANGE。
2．頻率（Hz）為避免電擊，當頻率>1kHz時，應忽略條形圖的現實。
若被測信號的頻率>1kHz,條形圖所顯示的電壓是無法確定的。
3．電阻、電容、二極體將開關打到歐姆檔，直接測量電阻值。
測量電容時，關閉電源將所有電容器放電。
福禄克万用表使用
万用表使用说明概述万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表。
万用表具有多种功能，可测量电压、电流、电阻、电容、频率等物理量，同时可检测二极管和电路通断性，是设备安装，调试，维护的必备工具。
安全须知警告表示可能对用户造成危险的状况和操作。
小心表示会对产品或受测设备造成损坏的状况和操作。
有关本产品和本手册所用的国际电气符号，请参阅表 1 中的解释。
阅读安全须知，并遵守安全工作规范。
警告为了防止可能发生的触电、火灾或人身伤害：•仔细阅读所有说明。
•在使用产品前，请先阅读所有安全须知。
•请仅将产品用于指定用途，否则可能减弱产品提供的防护。
•请勿在爆炸性气体、蒸汽周围或在潮湿环境中使用产品。
•使用产品前先检查外壳。
检查是否存在裂纹或塑胶件缺损。
请仔细检查端子附近的绝缘体。
•若产品损坏，请勿使用。
•若产品工作异常，请勿使用。
•遵守当地和国家的安全规范。
穿戴个人防护用品（经认可的橡胶手套、面具和阻燃衣物等），以防危险带电导体外露时遭受电击和电弧而受伤。
•仅使用正确的测量标准类别 (CAT)、电压和电流额定探头、测试导线和适配器进行测量。
•切勿在未安装探头保护帽的情况下在 CAT III 环境中使用测试探头。
保护帽可以将外露的探头金属部分降低至 4 毫米以下。
这样就减少了因短路产生弧闪的可能性。
•先测量一个已知电压，确定产品是否正常运行。
•请按照指定的测量类别、电压或电流额定值进行操作。
•端子间或每个端子与接地点之间施加的电压不能超过额定值。
Digital Multimeters安全须知•禁止触摸电压超过 30 V 真有效值交流电、42 V 交流电峰值或 60 V 直流电的带电导体。
•请勿使用已损坏的测试导线。
检查测试导线是否绝缘不良，并测量已知的电压。
•测量时，请先连接零线或地线，再连接火线；断开时，请先切断火线，再断开零线和地线。
•请将手指握在探针护指装置的后面。
•打开电池盖之前，首先断开所有探头、测试线和附件。
