电压互感器介绍 ppt课件
互感器知识培训课件

由于电流互感器的二次电流为标准 值(5A或1A),故其容量也常用额定 二次阻抗来表示。
20
(2)一次回路额定电压和额定电流的选择 额定电压选择条件:UN≥UNS 额定电流选择条件:I1N ≥ Imax
(3)准确级和额定容量的选择 为了保证测量仪表的准确度,电流互感器的准确
级不得低于所供测量仪表的准确级。
29
②相位误差 二次电流I2旋转180°后与一次电流I1的夹角称为角误 差,并规定旋转180 °的二次电流超前于一次电流时 为正值,反之为负值。 电流互感器产生误差的根本原因是因为有励磁电流的 存在,所以在制造上要采用高导磁性材料。
30
7、电流互感器的工作状态
(1)正常工作时,二次回路近似于短路状态
荷变化范围内,负荷功率因数为额定值时,电压误差 的最大值。 准确级有0.2级、0.5级、1级、3级。 (2)额定容量
额定容量是指对应于最高准确级的容量。
48
电压互感器二次侧不能短路的原因:
电压互感器一、二次侧都工作在并联状态,正 常工作时二次电流很小,近似于开路,所以二次 线圈导体截面较小。
当二次侧发生短路,流过短路电流时将会烧毁 电压互感器。
39
电压互感器的接线方式
(5)三相五柱式电压互感器三绕组接法
应用最广泛!
KV
二次侧yn接法可用来测量线电 压、相电压及接电度表和功率表, 另一个二次辅助线圈接成开口三 角形,用来测量零序电压值。
VVV
40
电压互感器选择
3)按照环境条件选型 按照安装地点分:屋内型、屋外型; 按照相数分为:单相、三相(20kV以下才有); 按照绝缘方式分: 浇铸式、油浸式;
第4章 供配电系统电气设备的选择
第4章 供配电系统电气设备的选择
电压互感器结构及原理基础知识讲解

电磁式电压互感器的主要结构和工作原理类似于变压器。如图所示,电压互感 器的一次线圈匝数N1很多,并接于被测高压电网上,二次线圈匝数N2较少,二 次负荷比较恒定,接于高阻抗的测量仪表和继电器电压线圈,正常运行时,电压 互感器接近于空载状态。
U1
匝数多
N1
匝数少
N2
U2
U1 N1 U2 N2
带抽头的二次独立绕组的 不同变比和不同准确度等 级,可以分别应用于电能 计量、指示仪表、变送器、 继电保护等,以满足各自 不同的使用要求。
互感器是按比例变换电压或电流的设备。互感器的功能是将高电压或大电流 按比例变换成标准低电压(100V)或标准小电流(5A或10A,均指额定值), 以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。互感器还可 用来隔开高电压系统,以保证人身和设备的安全。按比例变换电压或电流的设 备。
奉献清洁能源 构建和谐企业 Build a harmonious enterprise dedicated clean energy
奉献清洁能源 构建和谐企业 Build a harmonious enterprise dedicated clean energy
(3)一次绕组可调,二次多绕组电流互感器结构及工作原理
特点是变比量程多,而且 可以变更,多见于高压电 流互感器。其一次绕组分 为两段,分别穿过互感器 的铁心,二次绕组分为两 个带抽头的、不同准确度 等级的独立绕组。
KU1
奉献清洁能源 构建和谐企业 Build a harmonious enterprise dedicated clean energy
附加:CVT结构及主要参数
C1—高压电容 C2—中压电容 T—中间变压器 L—补偿电抗器 D—阻尼器 F—保护装置 1a、1n—主二次1号绕组 2a、2n—主二次2号绕组 da、dn—剩余电压绕组 (100V)
电流互感器和电压互感器课件

• 电压互感器(以下简称PT)在正常运行时相当 一个空载运行的变压器,这是因为PT的二 次负荷主要是测量仪表和继电器的电压线 圈,其阻抗一般很大,使PT二次所通过的电流 很小,. 由于PT的容量通常很小,线圈的导线很 细,漏抗也很小,一旦二次出现短路,很大的短 路电流极易烧毁PT,所以为了保证PT的安全 动行不允许短路.为了对其进行保护一般在 要加装熔断器.
ppt课件 5
3 ,变压器的主磁通决定于一次侧所加的电压,主磁通又决定了二次电势,因此,主磁通不 变二次电势也基本不变。电流互感器则不 一样,当二次回路阻抗变化时,二次电势 也会变老。在一次电流作用下,二次阻抗、 励磁电流、二次电势和二次电流这几个量 是互为因果关系。
ppt课件 7
电流互感器的铭牌
• 第一个字母: L —— 电流互感器。• 第二个字母: D单匝贯穿式;F复匝贯穿式Q 绕组型M母线式R装入式A穿墙式C瓷箱式 第三个字母: C —— 瓷绝缘式;Z——浇注式。J加大容量W户外型G改进型D差动保护 用第四个字母: B ——保护;D—— 差动。例如: 电流互感器LMZBJ-10W1字母什么意 思L-- 电流互感器 M--母线型; Z--环氧浇注; B--保护级; J--加大容量;W--户外式; 10--额 定电压10KV。课件
ppt
8
电流互感器是怎样分类的?1.户内式:一般式干式电流互感器或环氧树脂浇注电流互感器。用在35kV及以下的配电装置中。
ppt课件 9
2,户外式: 35kV及以上电流互感器多制成户外式,多用瓷套为箱体,以节约材料,减 轻重量和缩小体积。3,套箱式:也叫装入式,这种电流互感器是 装在35kV及以上的多油断路器或变压器的 套管中的。断路器或变压器套管中的导电 杆就作为电流互感的一次线圈,互感器本 身的铁芯和二次线圈套在导电杆上,构成 整体。
电压互感器介绍

-5-
4.电压互感器的准确等级与额定容量
①电压互感器的准确级
电压互感器的准确级以电压误差 fu来定义的。
在规定的一次电压和二次负荷变化范围内,二次负荷功率因数为额定值时,最大 电压误差百分数。
用途
准确级
0.2 0.5 1 3 3P 6P
误差限值 电压误差 相位差 (′) (%) ± 0.2 ± 0.5 ± 1.0 ± 3.0 ± 3.0 ± 6.0 ±10 ±20 ±40 不规定 ±120 ±240
JSJW-10型油浸式三相五柱式TV
三相五柱式 三个芯柱+两个边柱 一次三相绕组分别绕于三个芯柱上,为YN
接线
二次有两组三相绕组 主二次绕组:同样为yn接线 辅助二次绕组:开口三角形接线,用于测
量小电流接地系统零序电压
两个边柱为零序磁通提供磁路,避免了普
通电压互感器因零序磁阻太大导致电流过 大而发热损坏。
二次绕组额定容量(VA) 0.5级 120 1级 200 3级 400
最大容量(VA) 960
通常所说的额定容量是指对应于最高准确级的容量
-7-
5.电压互感器的分类和结构
(1) 根据相数的不同,分为单相式和三相式。 单项式可制成任意电压等级 三相式一般只有20kV以下电压等级。 (2) 根据安装地点的不同,分为户内式和户外式。 35kV及以下多制成户内式 (3) 根据绕组的不同,分为双绕组式和三绕组式。 三绕组电压互感器有两个二次绕组 一个是基本二次绕组,用于测量仪表和继电器; 另一个为辅助二次绕组(开口三角绕组、剩余电压绕组),用来反映单相接地故 障(零序电压) (4) 按绝缘分为干式、浇注式、油浸式和气体绝缘式。
5.电压互感器的分类和结构

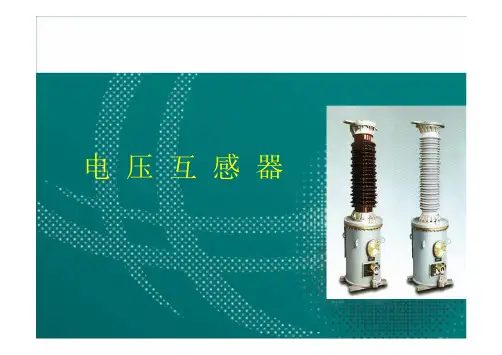

【国网培训】电压互感器

二、电压互感器的原理
★ 2.2电容式电压互感器原理
●CVT在电力系统中的主要用途为: 1、做电压和电能计量用。这种用途的CVT一般要求准 确等级为0.2级或0.5级。 2、用于继电保护及系统检同期,检无压的电压信号 源。其二次输出容量一般比较大,准确级次1.0级、 3.0级及3P及便可满足要求。
U%
KU2 U U1 1
100%
式中K——电压互感器的额定变压比
U1 ——电压互感器的一次实际电压
U2——二次电压实测值
四、电压互感器的技术特性
电压互感器相位角误差是指二次电压相量U2旋转180°以 后与一次电压相量间的夹角δ。并且规定,二次电压的 相量超前于一次电压相量时,角差δ为正,反之为负。 δ 的单位为分(′)。
电容式电压互感器的优点 电容式电压互感器的优点是没有谐振问题,装在线
路上时可以兼作高频通道的结合电容器。其主要缺点是 暂态响应特性较电磁式差。
三
电压互感器的分类
三、电压互感器的分类
★3.1电压互感器的分类
按用途分
测量用
按变换原理分
保护用
按相数分
单相 三相
按绝缘方式分
电磁式电压互感器
电容式电压互感器
三、电压互感器的分类
★3.2.4电容型电压互感器型号说明
四
电压互感器的技术特性
四、电压互感器的技术特性
★4.1比差及角差
●变比误差(比差)△U%与相位角误差(角差)δ。在 理想的电压互感器中,励磁电流为零,绕组的的阻抗也 不计,这时,一次与二次电压比则为它的圈数之比。相
电压互感器作用及原理演示幻灯片

二、电压互感器结构及工作原理
电压互感器的结构及工作原理介绍:
✓ 电压互感器是一种专门用作变换电压的特种变压器。它主要由一、二次线 圈、铁心和绝缘组成;
二、电压互感器的结构及工作原理
电压互感器的结构及工作原理
u1, n1 u2, n2
高压引出线 套管 主绝缘 二次绕组
铁芯 一次绕组
谢谢
电压互感器作用及原理
2017年11月
内 容
一、电压互感器作用
在变电站、换流站中,随处可见各种类型的电压互感器, 配置那么多电压互感器,究竟有什么作用?
一、电压互感器作用
人体能承受的安全电压为: 安 全电压为不高于36V,持续接 触安全电压为24V。而在电力 系统中,居民用电220V,人体 已无法承受,伴随着科技的发 展,高压,特高压电网逐渐成 熟,500kV、800kV、1000kV, 面对如此高的电压水平,如何 能做到保证测量电力系统电压 时精确、又能保证人身安全? 这一切,通过电压互感器便可 以实现。
✓ 当在一次绕组上施加一个电压U1时,在铁心中就产生一个磁通φ,根据电 磁感应定律,则在二次绕组中就产生一个二次电压U2。改变一次或二次绕 组的匝数,可以产生不同的一次电压与二次电压比,这就可组成不同比的 电压互感器;
✓ 它的两个绕组在一个闭合的铁芯上,一次绕组匝数很多,二次绕组匝数很 少,一次侧并联的接在电力系统中,一次绕组的额定电压与所接的系统的 额定电压相同,二次侧并联接仪表,保护及自动装置的电压绕组等负载, 由于这些负载的阻抗很大,二次侧流过的电流很小,因此,电压互感器的 工作状态相当于变压器的空载状态。
第11章 互感器

28
电磁式电压互感器
工作原理: 电磁式电压互感器的工作原理和变压器相同,可以说是一个被限定结构
和使用形式的特殊变压器 。
U 1 N1 U2 N2
结构特点
1)容量很小,类似一台小容量变压器,但结构上要求有较高的安全系数; 2)电压互感器二次绕组所接仪表的电压线圈阻抗很大,正常情况下,电压 互感器在近于空载的状态下运行。
2
互感器的分类
电流互感器(缩写CT,文字符号TA)
电流互感器可用在交换电流的测量、 交换电度的测量和电力拖动线路中的保 护。
电压互感器(缩写PT,文字符号TV)
电压互感器可在高压和超高压的电 力系统中用于电压和功率的测量等。
3
电压互感器一次测与高压线路并联,二次测绕组与测量仪表 并联,二次侧标准的低电压100V或100/ V)
17
电流互感器的接线形式
一相式接线
电流线圈通过的电流反应一次电路相应相的电流。通常用于负荷 平衡的三相电路如低压动力线路中,供测量电流、电能或接过负 荷保护装置之用。
18
两相电流差接线 3
这种接线适用于中性点不接地的三相三线制电路中供作电流继 电保护之用。由向量图可知,互感器公共线上的电流为ia-ic,其 量值为相电流的 倍。
N I I KI N
5
I2
结构特点
1 )一次绕组串联在电路中, 并且匝数很少 , 有的电流互感器还 没有一次绕组,利用穿过其铁芯 的一次电路(如母线)作为一次 绕组;而且一次绕组导体相当粗; 其二次绕组匝数相当多,导体较 细。
电流互感器原理图
2 )电流互感器二次绕组与仪表、继电器等的电流线圈串联, 形成一个闭合回路。由于这些电流线圈阻抗很小,所以正常情况下, 电流互感器在近于短路的状态下运行。
电压互感器介绍及工作原理 图文 民熔

电压互感器(Potential Transformer 简称PT,Voltage Transformer简称VT)和变压器类似,是用来变换电压的仪器。
但变压器变换电压的目的是方便输送电能,因此容量很大,一般都是以千伏安或兆伏安为计算单位;而电压互感器变换电压的目的,主要是用来给测量仪表和继电保护装置供电,用来测量线路的电压、功率和电能,或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器,因此电压互感器的容量很小,一般都只有几伏安、几十伏安,最大也不超过一千伏安。
民熔电压互感器产品介绍JDZ-10高压电压互感器 10kv半封闭式电压互感器0.5级羊角型JDZX10-10电压互感器10KV户内高压柜保护用REL10-10互感器JDZ9-10电压互感器电压互感器的基本结构和变压器很相似,它也有两个绕组,一个叫一次绕组,一个叫二次绕组。
两个绕组都装在或绕在铁心上。
两个绕组之间以及绕组与铁心之间都有绝缘,使两个绕组之间以及绕组与铁心之间都有电气隔离。
电压互感器在运行时,一次绕组N1并联接在线路上,二次绕组N2并联接仪表或继电器。
因此在测量高压线路上的电压时,尽管一次电压很高,但二次却是低压的,可以确保操作人员和仪表的安全。
其工作原理与变压器相同,基本结构也是铁心和原、副绕组。
特点是容量很小且比较恒定,正常运行时接近于空载状态。
电压互感器本身的阻抗很小,一旦副边发生短路,电流将急剧增长而烧毁线圈。
为此,电压互感器的原边接有熔断器,副边可靠接地,以免原、副边绝缘损毁时,副边出现对地高电位而造成人身和设备事故测量用电压互感器一般都做成单相双线圈结构,其原边电压为被测电压(如电力系统的线电压),可以单相使用,也可以用两台接成V-V形作三相使用。
实验室用的电压互感器往往是原边多抽头的,以适应测量不同电压的需要。
供保护接地用电压互感器还带有一个第三线圈,称三线圈电压互感器。
三相的第三线圈接成开口三角形,开口三角形的两引出端与接地保护继电器的电压线圈联接。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
✓35kV及以下多制成户内式 (3) 根据绕组的不同,分为双绕组式和三绕组式。
✓三绕组电压互感器有两个二次绕组 ✓一个是基本二次绕组,用于测量仪表和继电器; ✓另一个为辅助二次绕组(开口三角绕组、剩余电压绕组),用来反映单相接地故 障(零序电压)
(4) 按绝缘分为干式、浇注式、油浸式和气体绝缘式。
电压互感器介绍
电压互感器(PT,potential transformer)将电力系 统中的高电压变换为低电压。主要是给测量仪表和继电保 护装置供电,用来测量线路的电压、功率和电能。因此电 压互感器的容量很小,一般都只有几伏安、几十伏安。
电压互感器一次绕组并接于一次系统,相当于一个复 边开路的变压器,二次负载变化并不会影响一次系统的相 应电压。
±10 ±20 ±40 不规定
±120 ±240
(0.8~1.2)U1N (0.05~1)U1N
(0.25~1)S2N cosφ2=0.8
电压互感器的准确级和误差限值
ppt课件
6
②电压互感器的额定容量S2N
❖ 同一台电压互感器工作在不同准确级时,会有不同的额定容量,即可以带不同范围 的额定二次阻抗。
通电压互感器因零序磁阻太大导致电流过 大而发热损坏。 ✓ 常用于3-20kV中性点不接地系统或经消弧 线圈接地系统中。
JSJW-10型三相五柱TV原理图
ppt课件
பைடு நூலகம்11
5.电压互感器的分类和结构
串级结构
✓一次绕组由匝数相等的几个绕组串联 而成,二次绕组只与最下面的一次绕 组耦合。 ✓分级绝缘:每个绕组对铁心的绝缘只 需按照U/4设计,大大降低绝缘成本。 ✓用于110kV及以上电压等级。
ppt课件
12
JDCF-110型串级式电压互感器
ppt课件
13
5.电压互感器的分类和结构
SF6气体绝缘式: ✓ 一般用于110kV及以上系统。
ppt课件
14
电容式电压互感器 • 随着电压等级的升高,电磁式TV的体积越来越大,成本随之
增高。 • 110kV以上系统普遍采用电容式TV ,我国330kV及以上电压等
JDJ-10型油浸式单相TV
JSJW-10型油浸式三相五柱式TV
ppt课件
10
三相五柱式
✓ 三个芯柱+两个边柱 ✓ 一次三相绕组分别绕于三个芯柱上,为YN
接线 ✓ 二次有两组三相绕组 ✓ 主二次绕组:同样为yn接线 ✓ 辅助二次绕组:开口三角形接线,用于测
量小电流接地系统零序电压 ✓ 两个边柱为零序磁通提供磁路,避免了普
为了确保人在接触测量仪表和继电器时的安全,电压互感器二次绕 组必须有一点接地。
电压互感器的接线应保证其正确性,一次绕组和被测电路并联,二 次绕组应和所接的测量仪表、继电保护装置或自动装置的电压线圈并 联,同时要注意极性的正确性。
ppt课件
5
4.电压互感器的准确等级与额定容量
①电压互感器的准确级
❖电压互感器的准确级以电压误差 fu来定义的。
❖在规定的一次电压和二次负荷变化范围内,二次负荷功率因数为额定值时,最大 电压误差百分数。
用途 测量 保护
准确级
0.2 0.5 1 3 3P 6P
误差限值
电压误差 相位差
(%)
(′)
适用运行条件
一次电压
功率因数及
变化范围
二次负荷范围
± 0.2 ± 0.5 ± 1.0 ± 3.0
± 3.0 ± 6.0
级只生产电容式TV。 • 实质是一个电容分压器。
•
•
•
U 2 UC2
C1 U1
•
K U1
C1 C2
通过Uc2即可测出一次电压U1。
结构简单、体积小、成本低
ppt课件
8
5.电压互感器的分类和结构
干式:只适用于6kV以下空气干燥的户内 浇注式:一、二次绕组连同引出线用环氧树脂浇注成整体,用于3-35kV户内。
ppt课件
9
5.电压互感器的分类和结构
油浸式:分为普通结构和串级结构两种。 ✓普通结构:二次绕组和一次绕组完全相互耦合。 ✓ 用于3-35kV
✓ 二次侧流过的电流由二次回路的阻抗决定 ✓ 短路时将产生很大的短路电流,损坏TV ✓ 为了保护TV,一般在二次侧出口处安装熔断器或快速断路器,用于过载
和短路保护。
ppt课件
4
3.电压互感器应注意的问题:
电压互感器二次侧不允许短路,由于电压互感器内阻抗很小,若二 次回路短路时,会出现很大的电流,将损坏二次设备甚至危及人身安 全。
ppt课件
3
2. 电压互感器的工作特性
① TV与电路并联连接。一次绕组并接于被测回 路;二次绕组与其负载亦为并联关系。
② 一次侧电压不受二次负载的影响,为被测电 力网的电压。
③ 二次绕组近似工作在开路状态。 二次绕组的负载是测量仪表和继电器的
电压线圈,阻抗很大,通过的电流很小
④ 二次侧绕组不允许短路。
✓ 如图所示,当在一次绕组上施加一个 交流电压U1时,在铁心中就会感生出 一个磁通Φ,根据电磁感应定律,则在 二次绕组中就产生一个交变的二次电压 U2。
✓ 改变一次或二次绕组的匝数,可以产生 不同的一次电压与二次电压比,这就可 组成不同比的电压互感器。
Ku U1N / U2N N1 / N2 U1 / U2
✓ 电磁式电压互感器的工作原理、构 造和连接方法都和普通电力变压器 相同。
✓ 其主要区别在于电压互感器的容量 很小,通常只有几十到几百伏安。
✓ 一次绕组匝数N1很多,二次绕组匝 数N2较少
✓ 二次绕组所接负载的阻抗较大, TV近似运行于空载状态
✓ 电压互感器的一、二次电压之比称
为电压互 感器的额定变比
ppt课件
1
按工作原理,电压互感器可分为:
❖电磁式电压互感器
▪电力变压器型,原理和普通变压器相似; ▪适用于6kV-110kV系统; ▪价格贵,容量大,误差小(相对于后者) ❖电容式电压互感器,简称CVT
▪电容分压型; ▪适用于110kV-500kV系统; ▪价格低,容量小,误差大
ppt课件
2
1.电磁式电压互感器的工作原理
例:JSJW-10型电压互感器
二次绕组额定容量(VA)
0.5级
1级
3级
120
200
400
最大容量(VA) 960
通常所说的额定容量是指对应于最高准确级的容量
ppt课件
7
5.电压互感器的分类和结构
(1) 根据相数的不同,分为单相式和三相式。 ✓单项式可制成任意电压等级 ✓三相式一般只有20kV以下电压等级。
