网络计划技术习题课共29页共29页文档
203-习题作业-习题作业及参考答案——网络计划技术
习题作业：1.网络计划技术如何分类？2.双代号网络计划如何绘图，时间参数如何计算以及关键工作和关键线路如何确定？3.双代号时标网络计划如何编制？4.单代号网络计划如何绘图，时间参数如何计算以及关键工作和关键线路如何确定？5.单代号搭接网络计划如何绘图，时间参数如何计算以及关键工作和关键线路如何确定？习题作业参考答案：1.网络计划技术如何分类？答：网络计划技术可以从不同的角度进行分类。
(1) 按工作之间逻辑关系和持续时间的确定程度分类，分为肯定型网络计划和非肯定型网络计划；(2) 按节点和箭线所表示的含义分类，分为双代号网络计、单代号搭接网络计划、事件节点网络计划；(3) 按目标分类，分为单目标网络计划和多目标网络计划；(4) 按层次分类，分为分级网络计划、总网络计划、局部网络计划；(5) 按表达方式分类，分为时标网络计划和非时标网络计划。
2.双代号网络计划如何绘图，时间参数如何计算以及关键工作和关键线路如何确定？答：(1) 网络图必须正确地表达整个工程或任务的工艺流程和各工作开展的先后顺序及它们之间相互依赖、相互制约的逻辑关系。
因此，绘制网络图时必须遵循一定的基本规则和要求。
1) 双代号网络图必须正确表达已定的逻辑关系。
2) 双代号网络图中，严禁出现循环回路。
3) 双代号网络图中，在节点之间严禁出现带双向箭头或无箭头的连线。
4) 双代号网络图中，严禁出现没有箭头节点或没有箭尾节点的箭线。
5) 当双代号网络图的某些节点有多条外向箭线或多条内向箭线时，为使图形简洁，可使用母线法绘制。
6) 绘制网络图时，箭线不宜交叉。
7)双代号网络图中应只有一个起点节点和一个终点节点 (多目标网络计划除外)，而其他所有节点均应是中间节点。
8) 双代号网络图应条理清楚，布局合理。
(2) 双代号网络计划时间参数的计算。
按工作计算法在网络图上计算六个工作时间参数，必须在清楚计算顺序和计算步骤的基础上，列出必要的公式，以加深对时间参数计算的理解。
网络计划技术练习题
第三章网络计划技术练习题一、单项选择题：（每题的备选答案中，只有没选或错选，均不得分）1、在工程网络计划中，关键线路是指（d）A. 双代号网络计划中由关键节点组成C•单代号搭接网络计划中时距之和最大2、在双代号网络计划中，关键工作是指（A. 最迟完成时间与最早完成时间相差最小1 个正确或最符合题意；选对，每题得1 分；的线路。
B. 单代号网络计划中由关键工作组成D.双代号时标网络计划中无波形线a ）的工作。
B. 持续时间最长C两端节点均为关键节点 D.自由时差最小3、在工程网络计划中，如果某项工序拖延的时间超过其自由时差，但没超过总时差，则（d）A影响工程总工期B该项工作会变成关键工作C 对后续工作及工程总工期无影响D 使其紧后工作不能按最早时间开始4、在工程网络计划中，工作的最迟完成时间应为其所有紧后工作（ B ）A ESmaxB ESminC LSmaxD LSmin5、已知某工程双代号网络计划的Tc为130天，若Tp为135天，则关键线路上（a ）A 相邻工作之间的时间间隔为零B 自由时差为零C 总时差为零D 节点的ET=LT6、双代号时标网络计划中，关键线路是指（ c ）天A 没有虚工作的线路B 由关键节点组成的线路C 没有波形线的线路D 持续时间最长的工作所在的线路7、在工程网络计划中，工作M的ES和LS分别为15和18天，D=7天，工作M有两项紧后工作，他们的ES分别为24天和26天，则工作M的TF和FF为（c ）天A 分别为4 和3B 均为3C 分别为3 和2D 均为2&在工程网络计划中，工作的LF时间为（d ）C LS时间的最大值D LS时间的最小值A ES时间的最大值B ES时间的最小值C LS时间的最大值D LS时间的最小值C 、资源合理使用时的计划安排D 、工程总费用最低的工期安排 9、网络计划中工作与其紧后工作之间的时间间隔应等于该工作紧后工作的（ A ES 与该工作EF 之差 B LS 与该工作EF 之差 C LS 与该工作LF 之差D ES 与该工作LF 之差10、 在工程网络计划中，区别关键工作的条件是（ b ）最小A FFB TFC 持续时间D 时间间隔11、 关键线路具有（ a ）等特征A 工期最长B 费用最省C 工序持续时间相等D 不存在虚工作12、当双代号网络计划的计算工期等于计划工期时，以关键节点为完成节点的工作的 （ c ）。
网络计划技术
第七章网络计划技术真题练习一、单项选择题1.以结点9为始点的活动共有4个，它们的最迟开始时间各为：LS9,11=5天；LS9,13=6天；LS9,15=8天，LS 9,17=9天。
则结点9的最迟开始时间LS9为( )A.5B.6C.8D.92．网络计划技术一章中所述的网络图分为( )两种。
A.加工图和示意图B.装配图和示意图C.加工图和装配图D.箭线式网络图和结点式网络图3．下述选项中结果一般不为0的是（）A．关键结点的结点时差B．关键线路的线路时差C．始点的最早开始时间D．活动的专用时差4．时间优化就是在人力、材料、设备、资金等资源基本上有保证的条件下，寻求最短的工程周期。
下列方法中不能正确缩短工程周期的是（）A．搞技术革新、缩短活动，特别是关键活动的作业时间B．尽量采用标准件、通用件等C．组织平行作业D．改多班制为一班制5．箭线式网络图中关键路线是指【】A．具有最多节点的线路B．具有最多活动的线络C．具有最少节点的线路D．从始点出发，由各个关键活动连续相接，直到终点的线路.6.箭线式网络图的三个组成部分是（）A.活动、线路和结点B.结点、活动和工序C.工序、活动和线路D.虚活动、结点和线路7.下列不属于．．．网络计划优化的内容是（）A.成本优化B.时间与资源优化C.时间优化D.时间与成本优化8.下列选项中结果一定为0的是【】A.虚活动的作业时间B.活动的总时差减去专用时差C.活动的局部时差减去专用时差D.结点时差9.已知某一活动i→j开始的最早时间ES i,j=3，该活动的作业时间为5，则结点j的最迟完成时间LF j为【】A.3B.8C.不确定D.210．某工程的各道工序已确定，为使其达到“成本最低、工期合理”的要求，进行优化时应采用( )A．网络计划技术B．数学规划方法C．决策树方法D．模拟方法11.箭线式网络图中的结点（）A.不占用时间，也不消耗资源B.占用时间,但不消耗资源C.不占用时间，但消耗资源D.占用时间，也消耗资源12.已知某一活动i→j开始的最早时间ES i,j=3，该活动的作业时间为5，则结点j的最早完成时间EF i,j为（）A.8B.6C.3D.213．对箭线式网络图而言，叙述正确的是（）A.从始点出发，经过连续相接的活动，直到终点的一条连线称为线路B.从始点出发，经过连续相接的活动，到某个结点终止的连线称为线路C.从某个结点出发，经过若干个连续相接活动，直到终点的一条连线称为线路D.任意两个始点之间，由若干个连续相接活动组成的连线称为线路14．在箭线式网络图中，叙述不正确．．．的是（）A.网络图中任何一个结点都表示前一活动的结束和后一活动的开始B.活动的总时差越大，则表明该活动在整个网络中的机动时间也越大C.活动的最早开始时间等于该活动箭尾事项的最早开始时间D.结点时差等于0的结点称为关键结点15．网络计划技术是解决哪类管理问题的科学方法？( )A．组织生产和进行计划管理 B.环境条件不确定问题C.具有对抗性局势竞争问题D.订货与库存问题16.在网络计划技术中，以结点代表活动，以箭线表示活动之间的先后承接关系，这种图称之为( )A．箭线式网络图 B.结点式网络图C.最短路线图D.最大流量图17.网络图中，完成一项活动可能最短的时间，称为( )A．作业时间 B.最乐观时间C.最保守时间D.最可能时间18．网络时间的表格计算法中，表格的每一行代表( )A．一个结点B．一项作业C．一个线路D．一种时间二、名词解释题1．箭线式网络图的线路；2．关键路线法；3. 虚活动；4.时间优化；5．关键结点；6.间接费用；7.活动的极限费用；8．计划评核术三、填空题1.在资源受限制时，时间与资源优化的方法之一，是先将有限的资源从___________活动调往___________活动，以便均衡地使用资源。
第3章 网络计划技术(土木工程施工组织习题)
1双代号网络图是由（）三个基本要素组成。
（单选2 分）A.工作、节点和线路；(正确答案)B.时差、最早时间和最迟时间；(错误答案)C.总时差、自由时差和计划工期；(错误答案)D.工作、事件和关键线路(错误答案)2在网络图中，从开始节点到结束节点同时存在多条线路，其中持续时间最长的线路是( )（单选2 分）A.关键线路；(正确答案)B.关键工作(错误答案)C.非关键线路(错误答案)D.非关键工作(错误答案)3在某工程双代号网络计划中，如果以关键节点为完成节点的工作有3项，则该3项工作( )。
（单选2 分）A.至少有一项为关键工作；(正确答案)B.自由时差相等；(错误答案)C.总时差相等；(错误答案)D.全部为关键工作；(错误答案)4在双代号工程网络计划中，关键线路是指（）。
（多选4 分）A.持续时间之和最长的线路；(正确答案)B.由所有关键工作组成的线路；(正确答案)C.线路上没有非关键工作的线路；(正确答案)D.线路上没有虚工作的线路。
(错误答案)5双代号网络施工计划的优点是( )。
（多选4 分）A.工作关系十分清楚；(正确答案)B.可找出关键线路；(正确答案)C.可上机计算，优化调整(正确答案)D.可根据网络图计算出资源按日需要量；(错误答案)E.时间长短及工期一目了然(错误答案)6网络计划中工作之间的先后关系叫做逻辑关系，它包括( )。
（单选2 分）A.工艺关系；(正确答案)B.技术关系；(错误答案)C.紧前关系；(错误答案)D.搭接关系(错误答案)7网络计划中工作之间的先后关系称为逻辑关系，它包括( )。
（多选4 分）A.工艺关系(正确答案)B.组织关系(正确答案)C.控制关系(错误答案)D.搭接关系(错误答案)8某网络计划如图，逻辑关系正确的是（）。
（单选2 分）A.E的紧前工作是B、D(正确答案)B.A完成后同时进行C、F(错误答案)C.A、B均完成后进行E(错误答案)D.F的紧前工作是D、E(错误答案)9关于网络图绘制规则，说法错误的是( )。
网络计划技术练习1

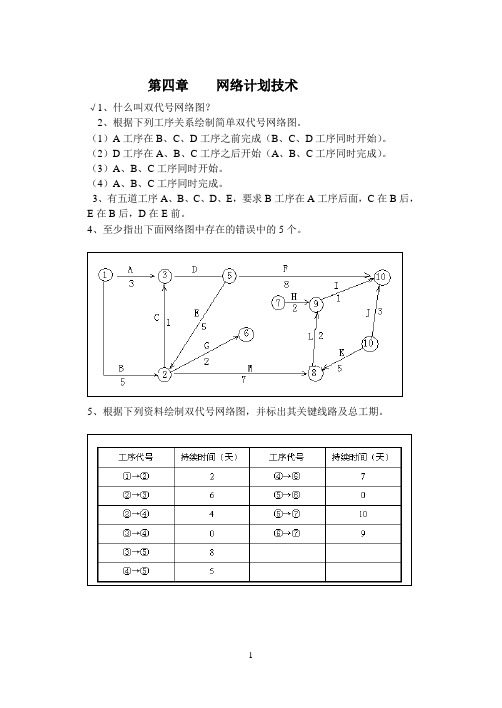

第四章网络计划技术√1、什么叫双代号网络图？2、根据下列工序关系绘制简单双代号网络图。
（1）A工序在B、C、D工序之前完成（B、C、D工序同时开始）。
（2）D工序在A、B、C工序之后开始（A、B、C工序同时完成）。
（3）A、B、C工序同时开始。
（4）A、B、C工序同时完成。
3、有五道工序A、B、C、D、E，要求B工序在A工序后面，C在B后，E在B后，D在E前。
4、至少指出下面网络图中存在的错误中的5个。
5、根据下列资料绘制双代号网络图，并标出其关键线路及总工期。
6、根据下列资料绘制双代号网络图7、根据下列资料绘制双代号网络图，并标出其关键线路及总工期。
8、要建一无线电发射实验基地，工程的主要活动及其所需时间如下：（1）清理场地1天，（2）基础工程8天，（3）建造房屋6天，（4）建发射塔10天，（5）安电缆5天，（6）安装发射设备3天，（7）调试1天。
施工顺序如下：清理现场后，基础工程与安装电缆同时开始，基础完工后，建房与建发射塔同时进行，安装设备应在建房与装电缆完成之后开始，最后进行调试。
试问整个建塔工程需要多少天？哪些活动处在关键线路上？9、用图上计算法计算下列网络计划的最早开始时间ESi-j 和最迟开始时间LSi-j，并确定关键线路及总工期。
10、用表上计算法计算网络计划各工序的最早开始时间，最迟开始时间，并确定关键线路及总工期。
11、根据下列资料绘制双代号网络图，并标出其关键线路及总工期。
12、用表上计算法计算网络计划各工序的最早开始时间，最早完成时间，最迟开始时间，最迟完成时间，并确定关键线路及总工期。
13、用表上计算法计算网络计划各工序的最早开始时间，最早完成时间，最迟开始时间，最迟完成时间，工序总时差及自由视察工作差，并确定关键线路及总工期。
14、用破圈法找出关键线路，确定总工期。
15、第8题若各工序的施工人数见下表，试绘制双代号时标网络计划和劳动力需要量曲线。
网络计划--单代号网络图详解例题共113页文档
