第八章 结构施工图简介

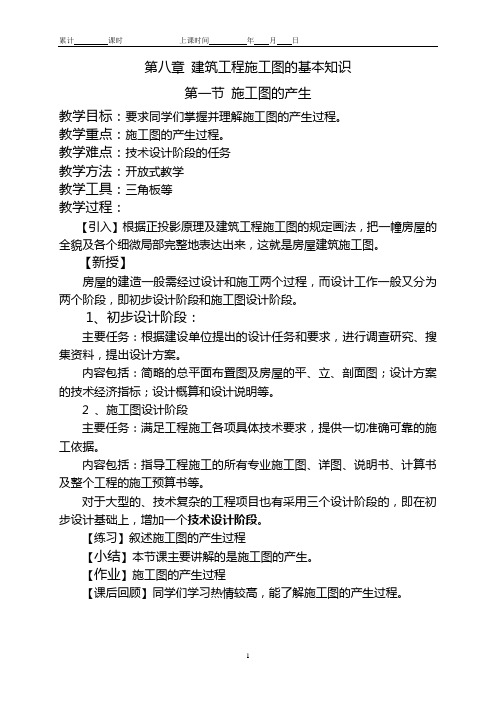

第八章建筑工程施工图的基本知识
第一节施工图的产生教学目标：要求同学们掌握并理解施工图的产生过程。
教学重点：施工图的产生过程。
教学难点：技术设计阶段的任务教学方法：开放式教学教学工具：三角板等教学过程：【引入】根据正投影原理及建筑工程施工图的规定画法，把一幢房屋的全貌及各个细微局部完整地表达出来，这就是房屋建筑施工图。
【新授】房屋的建造一般需经过设计和施工两个过程，而设计工作一般又分为两个阶段，即初步设计阶段和施工图设计阶段。
1、初步设计阶段：主要任务：根据建设单位提出的设计任务和要求，进行调查研究、搜集资料，提出设计方案。
内容包括：简略的总平面布置图及房屋的平、立、剖面图；设计方案的技术经济指标；设计概算和设计说明等。
2 、施工图设计阶段主要任务：满足工程施工各项具体技术要求，提供一切准确可靠的施工依据。
内容包括：指导工程施工的所有专业施工图、详图、说明书、计算书及整个工程的施工预算书等。
对于大型的、技术复杂的工程项目也有采用三个设计阶段的，即在初步设计基础上，增加一个技术设计阶段。
【练习】叙述施工图的产生过程【小结】本节课主要讲解的是施工图的产生。
【作业】施工图的产生过程【课后回顾】同学们学习热情较高，能了解施工图的产生过程。
第二节施工图的分类和编排顺序教学目标：要求同学们掌握并理解施工图的分类和编排顺序。
教学重点：1.施工图的分类2.施工图的编排顺序教学难点：施工图的编排顺序教学方法：开放式教学教学工具：三角板等教学过程：【复习提问】施工图的产生过程包含几个？【新授】一、施工图的分类建筑工程施工图按照专业分工的不同，可分为建筑施工图、结构施工图和设备施工图。
（1）建筑施工图建筑施工图主要表达建筑总平面图、各层平面图、各个立面图、必要的剖面图、建筑施工详图及建筑施工说明书等。
这类基本图有：首页图、建筑总平面图、平面图、立面图、剖面图以及墙身、楼梯、门、窗详图等。
（2）结构施工图(简称结施)结构施工图包括基础平面图、基础详图、结构平面图、楼梯结构图、楼梯构件详图及结构施工说明书。
结构施工图简介概要课件
完善图纸内容
核对图纸内容，确保图纸 完整、准确无误，符合设 计要求和规范标准。
03
结构施工图的审查与修改
审查内容
结构安全
检查结构施工图是否符合国家安全标准， 是否存在安全隐患。
规范符合性
核对结构施工图是否符合相关建筑规范和 标准，如混凝土结构、钢结构等规范。
图纸完整性
检查结构施工图是否完整，包括基础、梁 、板、柱等各个部分。
0 提高图纸深度 4根据施工需要，增加施工图的
详细程度，提高施工的可操作 性。
审查流程
详细审查
对初步审查通过的结构施 工图进行详细审查，包括 结构安全、图纸深度等。
初步审查
对结构施工图进行初步审 查，包括图纸完整性、规 范符合性等。
修改和完善
根据审查结果，对结构施 工图进行修改和完善。
最终审核
对修改后的结构施工图进 行最终审核，确保满足设 计和施工要求。
建筑物等。
绘制基础结构
确定基础形式
根据地质勘察资料和设计要求，确定基础 的形式和尺寸。
绘制基础平面图
在基础平面上绘制出基础的形式、尺寸和 配筋情况。
标注基础参数
在基础平面图上标注出基础的埋深、材料 、配筋等参数。
绘制主体结构
01
02
03
选择主体结构形式
根据建筑物的功能和设计 要求，选择合适的主体结 构形式。
完整性
结构施工图必须包含所有必要的信息和内 容，以满足施工需要。
规范性
结构施工图的绘制必须符合国家和地方的 规范和标准，以确保施工质量和安全。
清晰性
结构施工图的表达必须清晰、简洁，方便 施工人员理解和操作。
02
结构施工图的绘制流程
建筑结构施工图综述详解
8.2.1 基础平面图
8.2.1.1 基础平面图的形成
基础平面图是假想用一个水平面沿房 屋底层室内地面附近将整幢建筑物剖开后 ，移去上层的房屋和基础周围的泥土向下 投影所得到的水平剖面图。
2021/7/5
8.2.1.2 基础平面图的表示方法
• 在基础平面图中，只画出基础墙、柱及 基础底面的轮廓线，基础的细部轮廓(如 大放脚)可省略不画
结构施工图主要用来作为施工放线、挖基槽、支模板、绑扎钢筋、 设置预埋件、浇注混凝土，安装梁、板、柱等构件， 以及编制预算和施工组织等的依据。并表达结构设计的内容， 它是反映建筑物和承重构件（如基础、承重墙、柱、梁、板、屋架 ）的布置、形式、大小、材料、构造及其相互关系的图样。 它还反映其他专业（如建筑、给排水、暖通、电气等）对结构的要 求。
• 基础详图一般采用垂直断面图来表示。
2021/7/5
8.2.2.1 基础详图的形成
• 在基础的某一处用铅垂剖切平面切开基 础所得到的断面图称为基础详图。
• 常用1∶10、1∶20、1∶50的比例绘制。 • 基础详图表示了基础的断面形状、大小
、材料、构造、埋深及主要部位的标高 等。
2021/7/5
第8章 结构施工图
本章主要内容
• 结构施工图的内容、构件代号、钢筋名 称、符号及标注
• 基础平面图及基础详图 • 结构平面布置图 • 梁、柱、板楼梯等构件详图 • 现浇钢筋混凝土构件平面整体设计方法
简介
2021/7/5
本章内容
8.1 概述 8.2 基础图 8.3 结构平面图 8.4 构件详图 8.5 楼梯结构详图 8.6 钢筋混凝土构件平面整体表示法
3）架立筋 与梁内受力筋、箍筋一起构成钢筋的骨架。 4）分布筋 与板内受力筋一起构成钢筋的骨架，垂直于受力筋。 5）构造筋 因构造要求和施工安装需要配置的钢筋。
【豆丁精品】认识结构施工图共76页文档
2
第八章 结构施工图
第一节 概述 第二节 基础图 第三节 结构平面图 第四节 钢筋混凝土构件详图 第五节 楼梯结构详图 第六节 混凝土结构施工图平面整体表示方法
第一节 概 述
3
概述 结构施工图的内容和用途 钢筋混凝土结构的基本知识
混凝土标号和钢筋等级 钢筋的名称和作用 保护层 图示方法 钢筋的尺寸注法 常用房屋结构构件代号
组成的框架来支承屋顶与楼板荷载的结构。
第一节 概 述
房屋结构示意图
5
第一节 概 述
6
• 结构施工图的内容和用途
内容：表达房屋结构构件的整体布置及各承重构件的 形状、大小、材料、构造及其相互关系的图样。它还 要反映出其他专业（如建筑、给排水、暖通、电气等） 对结构的要求。
用途：主要用来作为施工放线、挖基槽、支模板、绑 扎钢筋、设置预埋件、浇捣混凝土，安装梁、板、柱 等构件以及编制预算和施工组织计划的依据。
序 代号
号
名称
序 代号
号
名称
B
15 吊车梁 DL
WB
16 圈梁 QL
KB
17 过梁 GL
CB
18 连系梁 LL
ZB
19 基础梁 JL
MB
20 楼梯梁 TL
TB
21 檩条 LT
GB
22 屋架 WJ
YB
23 托架 TJ
DB
24 天窗架 CJ
QB
25 框架 KJ
TGB 26 刚架 GJ
L
27 支架 ZJ
WL
4
22
钢筋直径 (22 毫米) HRB335钢筋直径符号 钢筋根数 (4 根 )
第一节 概 述
《建筑制图与识图》 课件 第8章
8.1.2 道路路线工程图的组成
② 当道路分期修建、改建时，应在同一张图纸中标出规划 道路中线、设计道路中线和原有道路中线的位置关系。规划道路 中线应采用细双点画线表示，规划红线应采用粗双点画线表示。 在设计横断面图上，应注明路侧方向，如图8-17所示。
8.1.2 道路路线工程图的组成
③ 横断面图中管涵、管线的高程应根据设计要求标注，管 涵、管线横断面应采用相应图例，如图8-18所示。
第8章 道路路线工程图
目录
道路路线工程图概述 公路路线工程图识读 城市道路工程图识读 公路排水系统及防护工程图识读
8.1 道路路线工程图概述
道路路线工 程图概述
8.1.1 道路的发展历史 8.1.2 道路路线工程图的组成
8.1.1 道路的发展历史
第一阶段：供行人和牛马及其他兽类行走、驮运货物的阶段。 此时期的道路通常称为小路或小径，如图所示。
（1）路线横断面图的形成 路线横断面图是用假想的剖切平面垂直于路中心线剖切而 得到的，如图8-15所示。横断面图的水平方向和高度方向应采用 相同比例，一般为1﹕200，1﹕100或1﹕50。在道路工程施工设 计图中，对应每一个里程桩的位置都绘有路线横断面图。
8.1.2 道路路线工程图的组成
（2）路线横断面图的有关规定 ① 路面线、路肩线、边坡线、护坡线均应采用粗实线表示； 路面厚度应采用中粗实线表示；原有地面线应采用细实线表示， 设计或原有道路中线应采用细点画线表示，如图8-16所示。
8.1.2 道路路线工程图的组成
⑧ 在测设数据表中的平曲线栏中，道路左、右转弯应分别用 凹、凸折线表示。当不设缓和曲线段时，按图8-14（a）所示标注； 当设缓和曲线段时，按图8-14（b）所示标注。在曲线的一侧标注 交点编号、桩号、偏角、半径、曲线长。
8 建筑结构施工图解析PPT课件
• 一、结构施工图的分类及内容
结构设计说明： 以文字叙述为主，主要说明设计的依据；施工要求； 标准图或通用图的使用等。
结构图 （包括）
结构布置图： 是房屋承重结构的整体布置图，主要表示结构构 件的位置、数量、型号及相互关系。
构件详图： 表示单个构件形状、尺寸、材料、构造及工艺的图样 钢筋混凝土结构图 本书主要讲授
第八章 建筑结构施工图
【学习重点】
不同基础传统表示法和平法基础结构施 工图的阅读和绘制。
平法梁、柱结构施工图的阅读与绘制。 传统表示法和平法现浇板结构施工图的阅读 和绘制。
传统表示法楼梯结构施工图的阅读与绘制。
§8.1 概述 §8.2 钢筋混凝土构件 §8.3 平面整体表示方法 §8.4 基础结构施工图 §8.5 柱结构平法施工图 §8.6 梁平法施工图 §8.7 楼盖板的平法施工图 8.8 楼梯的结构施工图
板、墙、壳 梁和柱
板、墙、壳 梁和柱
≤C20
35 45
混凝土强度等级 C25及C30 15 25 25 35
≥C35
15 25
5、 钢筋的表示方法
配筋图中具体使用见下表。
7 墙板
QB 15
8梁
L 16
名称
屋面梁 吊车梁 圈梁 过梁 连系梁 基础梁 楼梯梁 屋架
代序 号号 WL 17 DL 18 QL 19 GL 20 LL 21 JL 22 TL 23 WJ 24
名称
框架 柱 基础 梯 雨篷 阳台 预埋件 钢筋网
代号
KJ Z J T YP YT M W
（4）结构图上的轴线及编号应与建筑施工图一致。 （5）图上的尺寸标注应与建筑施工图相符合，但结构图所注尺寸是结构 的实际尺寸，即不包括结构表层粉刷或面层的厚度。 （6）结构图应用正投影法绘制
最新土木建筑制图教案——第八章 结构施工图
《土木建筑制图教案》目录第一篇制图基本知识第一章制图仪器与用品第一节制图仪器与工具 (3)第二节制图用品 (5)第二章基本制图标准第一节制图标准简介 (6)第二节图纸 (7)第三节图线 (8)第四节字体 (8)第五节比例 (9)第六节尺寸标注 (9)第三章投影的基本知识第一节投影的概念 (10)第二节正投影图 (11)第三节点的投影 (13)第四节直线的投影 (13)第五节平面的投影 (15)第四章基本体的投影第一节基本体的投影 (16)第二节组合体的投影 (17)第三节同坡屋面 (18)第五章剖视图和断面图第一节剖视图 (20)第二节断面图 (21)第二篇房屋建筑工程施工图第六章建筑工程施工图的基本知识第一节施工图的产生 (22)第二节施工图的分类和编排顺序 (22)第三节识图应注意的问题 (23)第七章建筑施工图第一节概述 (23)第二节施工总说明和建筑总平面图 (23)第三节建筑平面图 (24)第四节建筑剖视图 (26)第五节建筑立面图 (27)第六节建筑详图 (28)第八章结构施工图第一节概述 (30)第二节结构施工图的常用代号及图例 (30)第三节基础图 (31)第四节楼层结构平面图 (34)第五节钢筋混凝土构件详图 (36)第六节楼梯结构详图 (39)第二篇房屋建筑工程施工图第八章结构施工图第一节概述教学目的及要求：了解结构施工图的内容和用途；教学内容：房屋的结构施工图是按照结构设计要求绘制的指导施工的图纸。
建筑施工图的内容：表达了房屋的外观形式、内部平面布置、剖视构造和内外装修等内容。
结构施工图就是表达建筑物承重构件的布置、形状、大小、材料、构造及其相互关系的图样。
结构施工图主要用来作为施工放线、开挖基槽、支模板、绑扎钢筋、设置预埋件、浇捣混凝土和安装梁、板、柱等构件及编制预算与施工组织计划等的依据。
结构施工图一般有基础图、结构平面布置图和结构详图等。
结构施工图与建筑施工图表达内容虽然不同，但对同一套图纸来说，他们反映的是同一幢建筑物的内容，因此，它们的定位轴线、平面尺寸和立面、剖视尺寸等必须完全相符。
