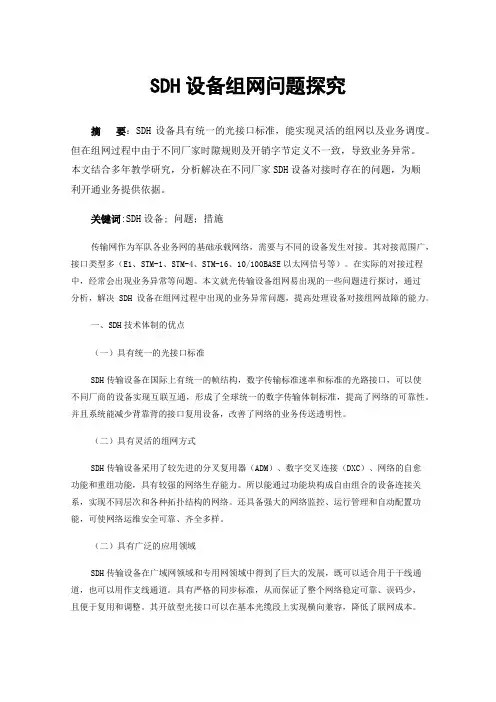

SDH设备组网问题探究

SDH设备组网问题探究摘要：SDH设备具有统一的光接口标准，能实现灵活的组网以及业务调度。

但在组网过程中由于不同厂家时隙规则及开销字节定义不一致，导致业务异常。

本文结合多年教学研究，分析解决在不同厂家SDH设备对接时存在的问题，为顺利开通业务提供依据。

关键词:SDH设备; 问题；措施传输网作为军队各业务网的基础承载网络，需要与不同的设备发生对接。

其对接范围广，接口类型多（E1、STM-1、STM-4、STM-16、10/100BASE以太网信号等）。

在实际的对接过程中，经常会出现业务异常等问题。

本文就光传输设备组网易出现的一些问题进行探讨，通过分析，解决SDH设备在组网过程中出现的业务异常问题，提高处理设备对接组网故障的能力。

一、SDH技术体制的优点（一）具有统一的光接口标准SDH传输设备在国际上有统一的帧结构，数字传输标准速率和标准的光路接口，可以使不同厂商的设备实现互联互通，形成了全球统一的数字传输体制标准，提高了网络的可靠性。

并且系统能减少背靠背的接口复用设备，改善了网络的业务传送透明性。

（二）具有灵活的组网方式SDH传输设备采用了较先进的分叉复用器（ADM）、数字交叉连接（DXC）、网络的自愈功能和重组功能，具有较强的网络生存能力。

所以能通过功能块构成自由组合的设备连接关系，实现不同层次和各种拓扑结构的网络。

还具备强大的网络监控、运行管理和自动配置功能，可使网络运维安全可靠、齐全多样。

（二）具有广泛的应用领域SDH传输设备在广域网领域和专用网领域中得到了巨大的发展，既可以适合用于干线通道，也可以用作支线通道。

具有严格的同步标准，从而保证了整个网络稳定可靠、误码少，且便于复用和调整。

其开放型光接口可以在基本光缆段上实现横向兼容，降低了联网成本。

因此，电信、联通、移动、广电等运营商及军队传送网接入层都已经大规模建设了基于SDH的光传输网络。

二、SDH设备易出现的问题（一）硬件战技术指标不一致由于光器件的特殊性，不同厂家的设备在对接时，光接口类型无法保证一致，光功率的接收数值不在规定的指标范围内，光功率偏低或者偏高，再加上连接线缆接触不良、相关连接器件不匹配从而导致硬件连接层面无法建立连接，致使业务不通。

SDH光端机的光纤网络加密与安全技术研究

SDH光端机的光纤网络加密与安全技术研究近年来，随着互联网的快速发展，数据传输的安全性和可靠性成为了人们关注的焦点之一。

光纤网络作为一种高速、高带宽的传输方式，被广泛应用于各个领域。

然而，光纤网络也面临着安全风险和数据泄露的威胁。

为了保护光纤网络中的数据通信安全，SDH光端机的光纤网络加密与安全技术研究变得尤为重要。

SDH光端机是一种高速数字传送系统，可将不同光纤数据流进行交叉连接和传输。

在网络传输中，加密是一种常见的安全技术，它可以将数据转化为密文，防止未经授权的访问和窃取。

对于SDH光端机而言，加密技术的应用可以有效保护数据通信的机密性和完整性。

首先，SDH光端机的加密技术主要分为连接加密和报文加密两种方式。

连接加密技术是指在光纤网络中建立加密通道，对传输的所有数据进行加密处理，接收端通过解密算法将密文转化为明文。

这种方式在网络传输过程中提供了更高的安全性，但也会增加数据传输的延迟和处理负担。

报文加密技术则是对每个数据包进行加密，而不是整个通信通道。

这种方式较连接加密技术更加灵活，但在安全性方面相对较弱。

其次，在SDH光端机的光纤网络加密技术中，密钥管理是一个关键问题。

密钥的安全性直接影响到加密的效果和系统的安全性。

一种常见的密钥管理方式是使用密钥分发中心（Key Distribution Center，KDC）。

KDC负责生成、分发和管理密钥，并对密钥进行定期更换以提高安全性。

此外，使用高强度的加密算法和合理的密钥长度也是提高系统安全性的有效手段。

除了加密技术本身，SDH光端机的光纤网络还需要考虑其他安全问题。

例如，身份验证是保证数据通信安全的重要环节之一。

通过对用户和设备进行身份验证，可以防止未经授权的访问和攻击。

常见的身份认证方式包括密码验证、数字证书和双因素认证等。

此外，网络监测和入侵检测系统也是保护光纤网络安全的重要手段，可以及时发现并应对网络攻击和异常行为。

在实际应用中，SDH光端机的光纤网络加密与安全技术研究还需要考虑到其与其他网络设备的兼容性和互操作性。

基于SDH技术的光纤技术通信网络组网策略

基于SDH技术的光纤技术通信网络组网策略我国信息技术不断发展，国名经济稳步上升，整体电网需求也在不断加大。

网络通信的发展可以提高工作效率，促进经济发展，最终推动整个国民经济的发展。

在我国信息化经济飞速发展的时代背景下，我国整体电网规模也呈现出增大的趨势。

在通信系统中，电力系统网络通信的作用不断加大，影响整个通信系统的发展。

本文显示分析了SDH技术的光纤通信技术现状，再对SDH光纤技术的通信网络组网策略做了简要阐述，仅供参考。

标签：SDH技术;光纤技术;通信网络;组网优化在电力系统运行时，电力系统通信发挥着重要作用。

我国信息技术不断发展，电力通信网络也在不断使用中完善。

光纤通信技术是通信网络组网发展的重要方式，近年来规模不断扩大。

确保整体电力网络通信安全能够有效保证整体系统的安全运行。

为提高我国电子网络通信技术水平，更好满足国家网络需求，不断优化光纤通信技术的语言结构和算法系统有重要意义。

SDH通信技术中拓扑结构和容量的发展，自愈性和可靠性的提升，对该技术自身缺点的弥补都有重要作用。

一、我国电力光纤技术通信现状（一）SDH光纤技术应用普及情况在以前，我国都是使用“准同步数字序列”，即PDH技术。

随着网络技术的发展，该技术逐渐显现出储存量小、资源耗费大的缺点，难以满足现代市场需求。

在这种情形下，逐渐产生了一种新的技术——“同步数字序列”，即SDH 技术。

该网络通信技术包含信息量大，资源耗费小，可以很好弥补PDH技术的缺点，一经采用就获得了迅速普及。

但原先网络通信中的语音、视频会议系统、计费设置信息都还是重要业务，处理起来也还是复杂。

使用SDH技术，现有光缆资源能够合理配置，不但可以优化网络结构，还能对未来业务实现有针对性地处理。

（二）SDH电力光纤通信网的发展趋势随着电网规模的进一步扩大，通信网络业务的进一步发展，我国电力SDH 技术也逐渐暴露出缺点：整体架构不明、运行复杂有困难，对技术要求高等。

这些问题解决起来较困难，所以在SDH技术普及和发展受到了限制。

关于电力SDH光纤通信网络组网优化的研究

ＥＬＥＣＴＲＯＮＩＣＳＷ０ＲＬＤ・
关于电力ＳＤＨ光纤通信网络组网优化昀研究
国网江苏省电力公司盱眙县供电公司杨玉善
【摘要】在科学技术的快速发展下，网络全球化得以进一步实现，电网发展速度也明显提升，电力ＳＤＨ光线通信网络组网优化也成为现阶段
Ａｂｓｔｒａｃｔ：ｗｉｔｈｈｅｔｒａｐｉｄｄｅｖｅｌｏｐｍｅｎｔｏｆｓｃｉｅｎｃｅａｎｄｔｅｃｈｎｏｌｏｇｙ，ｇｌｏｂａｌｉｚａｔｉｏｎｏｆｎｅｔｗｏｒｋＣｎａｂｅｆｕｒｔｈｅｒｉｍｐｌｅｍｅｎｔｅｄ，ｐｏｗｅｒｇｒｉｄｄｅｖｅｌｏｐｍｅｎｔｓｐｅｅｄｉＳｉｍｐｒｏｖｅｄｓｉｇｎｉｉｃｆａｎｔｌｙ，ｔｈｅｏｐｔｉｍｉｚｅｄｎｅｗｏｔｒｋｐｏｗｅｒＳＤＨｌｉｇｈｔｃｏｍｍｕｎｉｃａｔｉｏｎｎｅｗｏｔｒｋｈａｓｂｅｃｏｍｅｏｎｅｏｆｔｈｅｍｏｓｔｉｍｐｏｒｔａｎｔｔａｓｋａｔｔｈｉｓｓｔａｇｅ．Ｔｈｒ０ｕｇｈｈｅｔｓｔｕｄｙｏｆＣｈｉｎａ ’ ＳｅｘｉｓｔｉｎｇｐｏｗｅｒＳＤＨｏｐｔｉｃａｌｉｂｆｅｒｃｏｍｍｕｎｉｃａｔｉｏｎｎｅｔｗｏｒｋｃａｎｂｅｆｏｕｎｄ，ｔｈｅｒｅａｒｅｓｔｉｌｌｍａｎｙｐｒｏｂｌｅｍｓ．ｈｅｔｒｅｆｏｅ．ｒｈｉｔｓｐａ．ｐｅｒｗｉｌｌｓｔａｒｔｆｒｏｍｈｅｔｐｒｅｓｅｎｔｓｉｔｕｔｉａｏｎｏｆｈｅｔｌｉｇｈｔｃｏｍｍｕｎｉｃａｔｉｏｎｎｅｔｗｏｒｋｏｆｅｌｅｃｔｒｉｃｐｏｗｅｒＳＤＨ．ｃｏｍｂｉｎｅｄｗｉｈｔｔｈｅｃｈａｒａｃｔｅｒｉｓｔｉｃｓｏｆｐｏｗｅｒｓｙｓｔｅｍｃｏｍｍｕｎｉｃｔｉａｏｎｎｅｔｗｏｒｋ．ｏｃｆｕｓｅｓｏｎｈｅｔｒｅｓｅａｒｃｈｏｆｐｏｗｅｒＳＤＨｌｉｇｈｔｃｏｍｍｕｎｉｃａｔｉｏｎｎｅｗｏｔｒｋｏｐｔｉｍｉｚａｔｉｏｎｍｅａｓｕｒｅｓ．Ｋｅｙｗｏｒｄｓ：ｐｏｗｅｒＳＤＨｏｐｉｃｆａｌｉｂｆｅｒ；ｃｏｍｎｉｕｅａｔｉｏｎｎｅｗｏｔｒｋ；ｎｅｗｏｔｒｋｏｐｔｉｍｉｚａｔｉｏｎ

SDH技术及组网

再生段开销互不相关,不同复用段开销也互不相关。通道复用段再生段支路信号 SDH TM 终端复用器再生段 SDH ADM （DXC）分插复用器支路信号
复用段
再生段再生段 SDH TM 终端复用器支路信号
REG 再生器
通道
通道
－17－
2.3.2 开销

RSOH、MSOH、HPOH、LPOH完成层层细化的监控功能。
－ 8－
1.3 SDH 的特点
SDH的缺点：
1. 频带利用率不如 PDH 系统；
2M 2M 2M 2M 2M 2M 2M 8M 34M 140M
2/8
8/34
34M 34M 34M
34/140
PDH 64个2M 140M
SDH 64个2M 155M
SDH 63个2M 155M
SDH 48个2M 155M
51.840Mb/s
155.520Mb/s 622.080Mb/s 2488.320Mb/s
STM-64（122880CH） 9953.280Mb/s STM-256（491520CH）39813.120Mb/s
－13－
2.2 SDH的帧结构

SDH帧结构以字节为单位的块状结构、以125μs的同步帧周期、以
帧结构：包含用户信息和定时维护管理设备的一组数据块。段开销：完成对STM-N整体信号流进行监控。指针：与定帧字节一起完成从高速信号STM-N中直接下低速信号。一个电信传输网原则上包含两种基本设备：传输设备和网络节点设备。网络节点接口(NNI)是网络节点互连的接口。同步数字系列的NNI的基本特征：具有国际标准化的接口速率和信号的帧结构。
例：某信号一帧有4 个字节，对其进行 BIP8偶校验如图：

基于VC-OTN的SDH网络改造方案研究

I G I T C W技术研究Technology Study44DIGITCW2024.020 引言SDH 是为不同速率的数字信号的传输提供相应等级的信息结构，包括复用方法和映射方法，以及相关的同步方法组成的一个技术体制。

SDH 技术依靠同步复用、强大的网络管理能力、统一的光接口和复用标准等优势，在过去几十年得到了广泛应用。

如今，大数据、物联网、人工智能等新兴技术快速发展，传统SDH 网络也暴露出了一些问题，已无法满足高品质业务需求。

在上述背景下，各通信运营商秉承绿色低碳发展理念，围绕节能、赋能两条行动主线，纷纷采用高性能VC-OTN 设备开展SDH 网络改造试点工作，持续推进网络架构向绿色、高效转型，推动老旧设备退网，全力构建绿色低碳融合网络[1]。

1 VC-OTN技术介绍1.1 VC-OTN特性VC-OTN 技术基于OTN 架构，将VC 融合到OTN系统中，集成VC 交叉调度能力，实现多业务统一承载。

该技术可根据业务类型提供不同颗粒度的处理方式，并允许网络运营商在光传输网络中按需配置不同的信道容量，以满足不同业务需求。

VC-OTN 技术的核心思想是将光信号分割为固定长度的虚拟容器，每个虚拟容器可以承载不同的业务流量，如数据、语音或视频等。

通过将不同的虚拟容器进行拼接，可以构建符合特定需求的高容量光通道。

1.2 VC-OTN技术优势目前，常见的专线承载技术主要有SDH/MSTP 、XPON 、PTN 、VC-OTN 等，如表1所示。

表1 专线承载技术对比传送技术安全性可靠性传输时延接入能力业务能力SDH/MSTP 硬管道，物理隔离，独立带宽，安全性高多重保护机制；ASON 平均倒换时间约20 ms电路交换，时延较低，时延稳定，与负载轻重无关传统技术，应用成熟，覆盖广，接入点丰富主流支持10 Gbps 以下速率，承载大颗粒业务能力不足XPON带宽共享安全性差简单L2转发，Q o S 能力弱；平均保护倒换时间为500 ms ；无纠错编码，会丢包数据转发不可控，网络轻载时延较低，重载时延较高主要覆盖接入层网络以太网、分组业务为主，低成本接入；仿真技术实现E1/STM-1；不支持E3/E4，STM-4/16PTN带宽共享，VP N 软隔离，安全性较差高QoS ；保护倒换时间小于50 ms数据转发不可控，网络轻载时延较低，重载时延较高主要覆盖汇聚层、接入层网络以太网、分组业务为主，仿真技术实现E1/STM-1；不支持E3/E4，STM-4/16VC-OTN硬管道，物理隔离，独立带宽，安全性高多重保护机制，抗多次断纤；ASON 平均倒换时间约为20 ms ；有纠错编码，零丢包光层直达，时延最低，时延稳定，与负载轻重无关主要覆盖干线、核心层、汇聚层等，末端接入点少于SDH/MSTP支持大颗粒ODUk 业务，支持小颗粒VC 业务，支持分组交换，综合能力最强；支持2Mbps~100Gbps 任意颗粒业务接入SDH/MSTP 有其独特价值，特别适合政府、金融等专线业务。

基于SDH技术的光纤技术通信网络组网策略探讨

基于SDH技术的光纤技术通信网络组网策略探讨摘要：本文基于广东省某企业的SDH光纤技术应用，阐述提高通信网络组网可靠性与高效性的方法，随着业务量不断增加，网络通信组网承担的压力逐渐加强，如若不能及时更新或优化组网方式，必然会影响通信服务效果，光纤技术具有容量大、抗干扰强等优点，充分发挥该技术的优势，有利于提高通信网络服务水平。

关键词：SDH技术；光纤技术；通信网络；组网技术前言：SDH光纤技术质量高且实用性强，将其应用于通信网络组网优化，有利于加强网络信息传输速度与质量，对降低通信资费、提高服务水平具有积极影响。

因此，企业要重视SDH技术的光纤技术，充分发挥该技术的优势与作用，对现有通信网络组网进行优化和完善，从而进一步推动通信网络组网深化、持续发展。

一、广东省某企业SDH光纤通信网络组网概述（一）应用现状本文以广东省某企业为例阐述将SDH光纤技术应用于通信网络组网的重要性。

该企业过去一直使用传统的PDH技术（准同步数字序列），以这种技术为技术构建的通信网络组网存在提取的信息量小、资金资源耗费大等不足，与信息化时代发展要求不相适应，故而该企业选择了SDH技术（同步数字序列）的光纤技术代替PDH技术，基于这项技术构建的通信网络属于多层网络，可采用逐级分层的方式组建网络，相比之下服务水平较高，有利于加快信息传输速率与质量[1]。

该企业在广东省内几大知名地区成立了子公司和办事处，使用三级网络结构构建通信网络组网，采用两级制调度SDH网络，不仅凸显出了SDH技术光纤通信网络扁平化发展趋势，还能有效提高信息整合速率，切实增强了该企业的市场竞争力。

（二）SDH的速率基于SDH技术的光纤技术通信网络组网具有信息传输速率快、质量高的优点。

SDH光纤通信网络组网的传输速率具有统一性与规范性，采用同步传送模块传递信号，其中基础模块是STM—1，高级模块是STM—N，是一种将四个AUG—N复用成AUG—4N的更高级模块，具体速率如表1所示。

探讨基于SDH技术的光纤技术通信网络组网策略

探讨基于SDH技术的光纤技术通信网络组网策略摘要：科技的进步改变了人们的生活方式，也加快了社会的发展节奏，通信网络的应用为社会发展的各个环节提供了支持，推进了我国的经济建设进程。

本文分析了SDH技术在光纤技术通信网络组网中的优势，介绍了SDH技术电力光纤网络中的发展趋势，并对光纤技术通信网络组网提出了相关策略，希望能进一步促进我国通信网络的发展。

关键词：SDH技术；光纤技术通信网络；网络有优化引言随着经济全球化的到来，各个国家的竞争逐渐向多元化转变，国际形势瞬息万变，在这种严峻的形势中，通信网络以计算机科学与技术为支撑，成为了现今社会中信息传播的主要媒介，是国际竞争的主要层面之一，因此优化通信网络，使用先进的科学技术促进光纤技术通信网络组网，是提升我国科技竞争力的有效措施。

1、SDH技术在光纤技术通信网络中的优势随着科技的发展，信息的传播种类也从传统通信网络的话音传播逐渐拓展到了文字、数据、图像和视频等信息的传播，传统通信网络的通信水平不能满足现代社会的通信需求，通信网络亟待改良。

基于SDH技术对光纤技术通信网络组网策略的探讨就是我国科研人员对通信网络进行的有效探索，以下对SDH技术在光纤技术通信网络中的优势进行介绍：第一，经济优势。

SDH技术具有标准的开放型光接口，实现了在基本光缆段上的横向兼容，大大降低了联网成本；第二，稳定优势。

SDH技术在通信网络中展现了高度的同步性，降低了通讯网络中误码的产生；第三，灵活优势。

在网络连接中，SDH技术的应用提升了复用和调整的便捷性，同时SDH具有的多种网络拓扑结构，大大提升了通信网络的灵活性。

2、SDH技术电力光纤网络的发展趋势随着信息化社会的到来，人们对通信网络的要求逐渐提升，传统的通信网络面临了较大的传输压力，在这种情况下，要想跟随信息社会的发展趋势，大幅提升信息的传输效率，在传统通信网络的框架中进行修复和改善是不可行的[1]。

因此SDH技术的出现和在光纤通信网络组网中的应用是时代发展带来的必然产物，SDH技术电力光纤网络在我国拥有广阔的应用前景，SDH技术的优势为其打开了未来发展的大门，而现阶段中SDH技术已经凭借其优势成为了传输网络发展的中坚力量，并被各国纳入了21世纪高速通信网络的应用项目中，成为了电信界公认的数字传输网发展方向，由此已经可以预见SDH技术拥有的远大前景。

SDH传输网络组网综合实验设计

SDH传输网络组网综合实验设计摘要论文概述了SDH光传输技术与应用的历程及现状，介绍了海口经济学院中兴通讯专业实验室建设与实践，通过对NC网络通信实验室管理系统的讨论分析，给出了海口经济学院SDH 传输网络模拟三个不同的地方实行组网的实验设计。

【关键词】SDH 光传输NC网络通信实验设计1 引言光纤通信作为现代通信的主要传输手段，在现网中具有非常重要的作用，以光纤作为传输媒介的光传输技术的发展影响着通信网的发展，学习光传输技术的原理、方法和设计是培养移动通信类专业学生能力的关键，因此《SDH光传输技术与应用》成为了高等学校移动通信相关专业的一门重要课程。

2 光传输实验系统海口经济学院中兴移动通讯实验室通过校企合作模式，采用中兴3台ZXMP S320组成环形网络，每个点模拟远距离传输的一个点，模拟三个不同的地方实行组网图1所示。

2.1 实验设备实验室购进的光传输设备，采用由3台SDH设备S320（150V2）组成，各设备之间由622M 链路构成环网图2所示。

2.2 ZXONM E300网管系统ZXONM E300是基于UNIX/WINDOWS跨平台的网元层网管系统，具有强大的管理功能和灵活的组网能力。

海口经济学院中兴移动通信实验室采用单GUI单Manager组网方式如图3所示。

2.3 SDH设备的逻辑功能块ITU-T采用功能参考模型的方法对SDH设备进行规范，它将设备所应完成的功能分解为各种最基本的标准功能块，通过基本功能块的标准化，来规范设备的标准化，同时也使规范具有普遍性，简单图4所示。

2.4 SDH的通用复用映射结构SDH的通用复用映射结构，如图5所示。

将各种信号装入SDH帧结构净负荷区，需要经过映射、定位校准和复用3个步骤。

3 ZXMPS320设备综合实验设计根据实验室购进的光传输设备，采用由3台SDH设备S320环网组成，设计了相关的光纤通信系统实验多个，其中包括业务配置，保护配置，公务和时钟配置，以太网配置等综合实验。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

SDH
光纤传输组网技术研究
发表时间：
2014-09-09T10:12:18.653Z 来源：《科学与技术》2014年第6期下供稿作者：徐敏
[导读] 分析SDH 光纤传输组网技术作为通信网络中的一个重要组成部分，在通信系统中有着很大的实践意义。
广东省电信工程有限公司
徐敏
摘要：现代通信技术的跨越式发展，尤其是在网络传输的速度与安全性能的控制上，更加提出了全新的要求，无论是在技术上还是网
络传输的综合管理中，在传输宽带与速度、稳定性的使用中，有更大的实际意义。其中，
SDH 技术的运用，可以全面提升光纤传输组网系
统的稳定性和速度，在目前得到了广泛的运用。本文将围绕
SDH 光纤传输组网技术的概念与特点进行分析，并阐述SDH 光纤传输组网技
术的运用现状，进而从多方面探讨
SDH 光纤传输组网技术的具体应用方式，全面发挥出SDH 光纤传输组网技术的综合运用效果。
关键词：SDH 光纤传输；组网技术；分析SDH 光纤传输组网技术作为通信网络中的一个重要组成部分，在通信系统中有着很大的实
践意义。尤其是
SDH 光纤传输组网技术的网络稳定性，能为网络传输提供稳定性能的建设，在提升传输线路中的信号速度、拓展传输的频
带等有很大的效果。因此，从
SDH 组网技术进行分析研究，全面探索SDH 设备在组网中的应用和设计势在必行。
一、简述SDH 光纤传输组网技术的含义与整体特点1、SDH 光纤传输组网技术SDH 作为一种现代全新的网络传输技术，可以实现网路
信号与网络传输的同步性，同时在自动交叉连接等方面有一定的网管能力。
SDH 中文名为数字专线。主要是通过采用光纤、数字微波、卫
星等数字化的开放电路，是一种数字传输业务，在采用数字传输信道传输数据的过程中形成的一种通信网络，其中，
SDH 技术可以提供点
对点、点对对多点的传输专线，为用户提供传输数据、图像以及视频、声音等信号，在整个网络传输中有很大的使用性。
2、特点概括SDH 采用了同步复用方式和灵活的复用映射结构，使各种不同等级的码流在帧结构将负荷区有序排列，同时净负荷与网
络是同步的，只需用软件即可高速信号一次直接分插出低速信号，使上下电路十分方便。
SDH 便于端到端业务管理，使网络易于纳入各种
宽带业务。
SDH 帧中安排了丰富的开销比特从而使网络的OAM 功能大大增强。同时通过嵌入在段开销中的控制通路将部分管理功能下载
给交叉连接设备（
DXC）和上/下复用设备（ADM）等单元便于实现分布式管理，还可实现高可靠性的自愈环结构。同时，SDH 光纤传输
组网技术具有统一的帧结构数字传输的标准速度和光路街口，具有很好的横向兼容性，可以实现与
PDH 的全面兼容，因此，SDH 技术可
以
i 型年工程全球统一的数字传输体制标准，改善整个网络业务的传送透明度，在结合ADM、DXC 等技术的运用中，可以全面提升整个系
统的生存效率。
二、分析SDH 光纤传输组网技术的运用现状1、SDH 设备在组网中的应用从SDH 组网技术的整体运用来看，其中，SDH 设备主要包
括有交换、传输以及接入三种主要的方式，在交换设备系统运用中，主要包括有在网络信号、信号交换、光电传唤等方面的功能，因此，
在整个电路交换机、
ATM 设备的运用中，会起到一定的传输功能。在传输设备的需求设计中，主要是突出整个传输效果的优化，实现安全
性能的整体效能发挥。因此，无论是使用哪一种设备，都要全面考虑整个设备的实际性能和设计的相关要求。在
SDH 设备技术不断进步的
背景下，传送节点以及多种业务节点的融合，业务层与传送层一体化的发展趋势，成为当前运用的主要方向，因此，要在整个运用过程
中，实现关键性技术的整体突破，能收到更好的效果。
2、物理层面的整体设计在SDH 光纤传输组网技术的运用中，要通过物理技术层面的控制，采用多种信号技术的创新，在光载波承受
的模拟信号中，实现对微波信号的集中处理，尽管于传统的数字技术存在一定的差异性，但是在整个光器件的处理中，提出了更高的要
求。在
SDH 光纤传输组网技术的运用中，要实现多方面的整体控制，需要不断的实现对技术的创新运用。尤其是在基于微波光子学的毫米
波信号源的处理中，形成与光调制器、滤波器等方面的融合，实现光纤链路的色散控制，这样，可以实现在整个通信基站中加强运用光载
波的再利用渠道，实现整个技术系统的优化。
2、全光频率变换技术的运用在SDH 光纤传输组网技术的运用中，尤其是在整个传输网络技术的控制中，要加强在整个全光频变换技
术上的应用与控制，虽然有一定的突破，但在整个技术的突破中，尤其是在利用光波的外差混频技术中，可以有效的实现对高频波的变
换，在实现光纤网络的融合过程中，可以加强整个通信系统的整体优化，这样，可以实现对毫米微波信号的处理，实现在强度调制器方面
的技术升级，可以有效的解决在网络融合过程中出现的接口问题，
MAC 协议问题等，能起到良好的实际效果。
三、探讨SDH 光纤传输组网技术的运用方式1、数据应用的网络系统技术将以太网数据通过专用协议映射到SDH 帧结构中，目前有三
种方案：一是通过点到点协议
PPP 转换成HDLC 帧结构，再映射到SDH 的虚容器VC 中，简称POS。二是将数据包转换成LAPS 结构映射
到
SDH 虚容器VC 中，这是我国提出的IP overSDH 提案，已被正式批准作为国际电联标准，其标准号为X.85/Y.1321 IP over SDH。三是
将数据包通过简化数据链路协议
SDL 的方式映射到SDH 虚容器VC 中。以太网端口在接收到数据业务之后，需经过二层交换处理（可
选），保障其高效传输。
另外，为了增强承载业务的灵活性，级联（Concatenation）技术在数据业务进入VC 之前得到应用。级联技术又分为连续
（
Contiguous）级联或虚（Virtual）级联两种。以100M 以太网的VC-12 级联为例说明其原理：该技术将n 个VC-12 捆绑在一起形成一个整
体
VC-12-n，在VC-12-n 所支持的净负荷C-12-n中建立一个LAPS（或HDLC）链路在SDH 网中传送。

2、传输设计的关键点控制在SDH 光纤传输组网技术的控制过程中，要实现组网传输设计的优化，要从SDH 技术的整体运用出发，尤
其是在整个网络传输的指标控制中，选取合适的传输光纤，在光缆类型的选择上，要根据传输量的大小、成本控制的有效性、带宽大的光
纤电缆等，形成多种技术的设计优化。其中，在当前
SDH 组网技术控制中，应用相对较多的是单模光纤，但是，从目前的组网设计来看，
主要是要采用波长要大的电缆。这样，可以有效的降低接口类型的运用，在以后的转换与维修中能减少不必要的麻烦，全面提升整个维修
的效率。在
SDH 光纤传输的整体指标控制中，主要是围绕衰减以及色散的要素，通过选用不同波长的光纤电缆，都要遵循相应的顺序与安
装规范，在整个过程中，要全面计算电缆的衰减，在衰减结果的控制中，进行色散的核对，并形成一一对应的整体管理，可以提升整个计
算的精准性。在突出
SDH 传输速度较快的功能基础上，还可以结合考虑反射、膜分配系数等功率代价对色散的干扰等，这样，可以全面优
化
SDH 光纤传输组网设计的整体优化。
3、误码指标的技术控制误码换句话说就是差错，对于SDH 光传输网这样的一个数字传输系统而言，一旦在组网的设计中出现了误
码，将直接影响组网的正常运行，并产生一系列的数字信号无法传播和接收。
对于误码指标的表征可以有误码计数、误码概率和误码率等。
所谓误码率就是在特定时间内出现误差的码元数与传输码元的总数之比，误码率是指比特误码数与总比特数的比值，是衡量设计质量
和传输质量好坏的重要指标。通过对于误码指标的确定和分析可以作为组网设计的重要依据。
四、结语在SDH 光纤传输组网技术的控制中，要形成数字信号与网络传输信号的同步运用，在实现整个网络传输信号规范化的基础
上，实现数字传输在网络业务网络中的正常运用，实现
SDH网络传输组网技术的传输高效化、智能化效果，更好的实现在增加宽带、降低
成本、提升运行效率等方面的功能，全面发挥出
SDH 光纤传输组网技术在通信网络技术中的效能。
参考文献：[1]沈丽菁，毛俊，张庆，赵修旻.与输变电生产管理集成的电力光缆资源管理系统设计[J].电力系统自动化，2010（17）[2]
周北望，徐其桓
.光纤通信系统传输距离受限机理及SDH光传输网再生段设计[J].有线电视技术，2005[3]吴春婵，黄育飞.SDH 网络分析仪解
决
ATM over SDH物理层问题案例分析[J].电信工程技术与标准化，2003（08）[4]邓超公，张为峰，忻向军.光正交频分复用技术在光网络中
的应用研究
[J].光通信研究，2009（06）[5]左桐宇.浅谈电力通信系统SDH 光设备调试中的故障排除方案[J].中国新技术新产品，2011
（
19）
