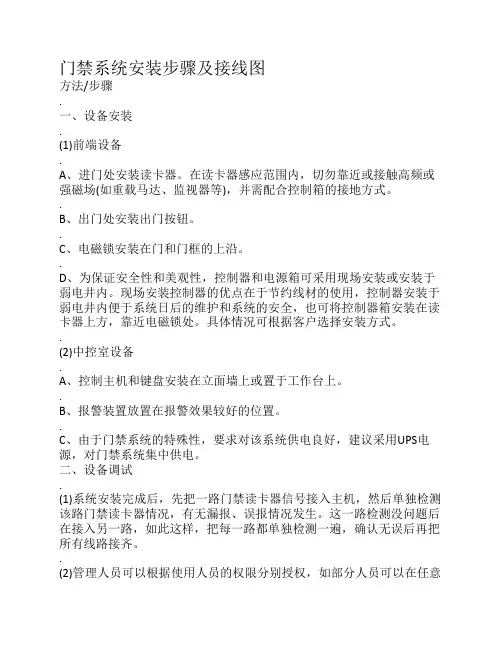

门禁系统安装步骤及接线图

门禁系统安装步骤及接线图

门禁系统安装步骤及接线图方法/步骤.一、设备安装.(1)前端设备.A、进门处安装读卡器。

在读卡器感应范围内,切勿靠近或接触高频或强磁场(如重载马达、监视器等),并需配合控制箱的接地方式。

.B、出门处安装出门按钮。

.C、电磁锁安装在门和门框的上沿。

.D、为保证安全性和美观性,控制器和电源箱可采用现场安装或安装于弱电井内。

现场安装控制器的优点在于节约线材的使用,控制器安装于弱电井内便于系统日后的维护和系统的安全,也可将控制器箱安装在读卡器上方,靠近电磁锁处。

具体情况可根据客户选择安装方式。

.(2)中控室设备.A、控制主机和键盘安装在立面墙上或置于工作台上。

.B、报警装置放置在报警效果较好的位置。

.C、由于门禁系统的特殊性,要求对该系统供电良好,建议采用UPS电源,对门禁系统集中供电。

二、设备调试.(1)系统安装完成后,先把一路门禁读卡器信号接入主机,然后单独检测该路门禁读卡器情况,有无漏报、误报情况发生。

这一路检测没问题后在接入另一路,如此这样,把每一路都单独检测一遍,确认无误后再把所有线路接齐。

.(2)管理人员可以根据使用人员的权限分别授权,如部分人员可以在任意时间进出任意的地点,普通人员只能凭授权卡在授权时间内进出授权范围。

当所有门禁点的正常开启和非法开启时,查看控制中心电脑是否有纪录。

.(3)尝试中心电脑因故障或其它原因不能和控制器连接,控制器是否可以独立纪录所控制门点的相关信息,当中心电脑连接后,所有信息是否可以自动上传,是否可以保证信息纪录的完整性。

.(4)做好调试记录。

.(5)最后填写竣工报告。

..三、管线安装.(1)安装工程布线应符合国家规定“电气装置工程施工及验收规范”及国家颁发的有关规范及规定。

在管内或线槽内的穿线,应在建筑抹灰及地面工程结束后进行。

在穿线前,应将管内或线槽内的积水及杂物清除干净。

不同系统、不同电压等级、不同电流类别的线路,不应穿在同一管内或线槽同一槽孔内。

导线在管内或线槽内,不应有接头或扭结。

门禁读卡器接线方法

门禁读卡器接线方法

门禁读卡器接线方法门禁读卡器是一种常见的安全管理设备,它可以通过刷卡的方式来控制门禁系统的开关。

正确的接线方法对于门禁读卡器的正常使用至关重要。

下面我们将介绍门禁读卡器的接线方法,希望能够帮助大家正确地安装和使用门禁读卡器。

首先,我们需要准备好接线所需的工具和材料。

通常情况下,我们会需要一把螺丝刀、一根电工剪刀、一些绝缘套管、绝缘胶带和一些电线接头。

在开始接线之前,一定要确保门禁读卡器和电源已经断电,以免发生意外。

接下来,我们需要根据门禁读卡器的说明书来确认每根电线的用途和接线位置。

通常情况下,门禁读卡器会有几根电源线、几根开关量输入输出线和几根地线。

在接线之前,一定要仔细阅读说明书,了解每根电线的功能和接线位置。

接着,我们可以开始进行接线了。

首先,我们需要将电源线连接到门禁读卡器的电源接线端子上。

接着,将开关量输入输出线连接到相应的接线端子上,根据需要连接门禁系统的开关量输入输出端子。

最后,将地线连接到门禁读卡器的地线端子上,确保门禁读卡器与地线连接良好。

在接线完成之后,一定要仔细检查每根电线的连接是否牢固,是否有短路或接触不良的情况。

如果发现有问题,一定要及时进行调整和修复,确保门禁读卡器的正常使用。

最后,接线完成之后,我们可以重新通电,测试门禁读卡器的使用情况。

可以通过刷卡、按键等方式来测试门禁读卡器的功能是否正常。

如果发现有异常情况,一定要及时进行排查和修复,确保门禁读卡器的正常使用。

总的来说,门禁读卡器的接线方法并不复杂,但是需要我们在接线过程中仔细、细致地操作,确保每根电线连接正确、牢固。

只有这样,才能保证门禁读卡器的正常使用,为我们的安全管理提供可靠的保障。

希望以上内容能够对大家有所帮助,如有任何疑问或问题,欢迎随时向我们咨询。

祝大家在门禁读卡器的安装和使用过程中一切顺利!。

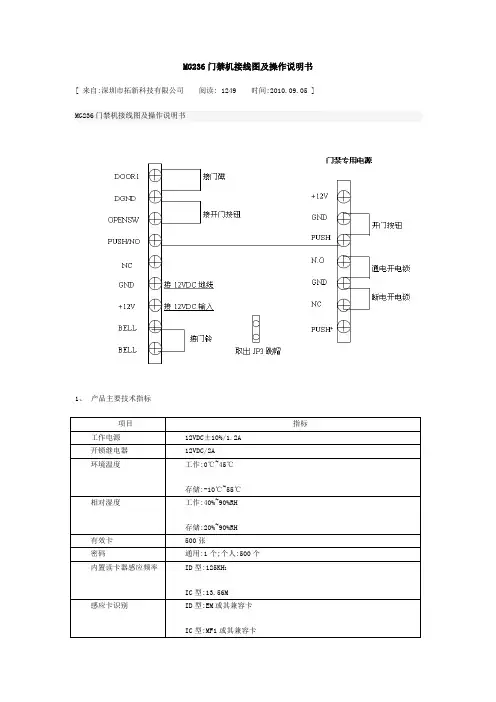

MG236门禁机接线图及操作说明书

MG236门禁机接线图及操作说明书

MG236门禁机接线图及操作说明书[ 来自:深圳市拓新科技有限公司阅读: 1249 时间:2010.09.05 ] MG236门禁机接线图及操作说明书1、产品主要技术指标2. 产品出厂缺省值3、声光显示3.1.正常工作状态下:3.1.1.有效指令:嘟短声3.1.2.无效指令:嘟长声3.2.编程状态下:3.2.1.绿灯常亮3.2.2.有效指令:嘟嘟两声3.2.3.无效指令:嘟嘟嘟三声4.撤消未完成的指令:在键入指令没有全部完成前,按下[*]键,可以撤消该项指令5.功能及设置5.1.进入编程[*]+[6位编程密码]嘟嘟,缺省:9901015.2 .修改编程密码:[0]+[输入6位新编程密码]+[重复输入6位新编程密码]5.3.设置有效卡:[5]+[输入3位编码]嘟嘟+[感应卡1]嘟、嘟嘟+[感应卡2]嘟、嘟嘟+ ……+[感应卡n]嘟、嘟嘟+[*]嘟嘟,完成加卡5.3.1 3位编码:是001-----500之间不可重复数字。

该编码是在卡丢失后删除卡的重要方式,请发卡人员妥善保存卡片编码5.3.2 连续设置有效卡时,每张卡的编码按前一张卡的编码+1递增。

例如输入编码为015,再次读卡时,再次卡的编码为016……依次类推5.3.3 有效卡缺省个人密码:00005.4 删除有效卡5.4.1.编码方式删卡:[7]+[输入3位编码1]嘟嘟+[输入3位编码2]嘟嘟+ ……+[输入3位编码n]嘟嘟+[*]嘟嘟,完成删卡5.4.2.感应方式删卡:[7]+[感应卡1]嘟、嘟嘟+[感应卡2]嘟、嘟嘟+ ……+[感应卡n]嘟、嘟嘟+[*]嘟嘟完成删卡5.4.3.删除所有已设置卡:请使用恢复出厂设置的方式5.4.4.删除有效卡后其个人密码也一并删除5.5.退出编程状态[*]嘟嘟5.6 设置感应卡的开门方式:5.6.1.卡或密码方式:[1]+[0]嘟嘟(缺省)5.6.2 卡+个人密码方式:[1]+[1]嘟嘟5.7.密码5.7.1.“卡或密码”方式中的密码:是指每第有效卡内的个人密码(最多500个个人密码),以及1个通用密码5.7.2.关闭修改个人密码功能:[1]+[2]嘟嘟(缺省)5.7.3.开启修改个人密码功能:[1]+[3]嘟嘟5.7.4.修改个人密码:非编程状态下[#]嘟嘟+[读感应卡1]嘟、嘟嘟+[输入4位原密码](缺省0000)嘟嘟+[输入4位新密码]+[重复输入4位新密码] 嘟嘟5.7.5.修改通用密码:[3]+[4位通用密码] (缺省1234)当通用密码或者个人密码为0000时,在“卡或密码”方式下,密码无效5.8.设置开锁时间:[2]+[TT]TT表示开锁时间,以秒为单位,如开锁时间为秒,则TT=035.9.设置防拆报警功能:5.9.1.关闭防拆报警:[4]+[0]5.9.2.开启防拆报警:[4]+[1]5.10.设置开锁时检测门磁状态:5.10.1.关闭开锁时检测门磁状态:[6]+[0](有效指令开锁)5.10.2.开启开锁时检测门磁状态:[6]+[1](“有效指令+门磁闭合”开锁)此功能可用于多门互锁5.11.设置门磁报警状态:5.11.1.关闭门磁报警功能:[8]+[0]5.11.2.开启门磁报警功能:[8]+[1]开启本功能后,当正常开门后,没有关门,或者门没有通过控制器开启,控制器交发出嘟嘟嘟连续长鸣报警;5.12.设置报警延时时间:[82]+[TT]。

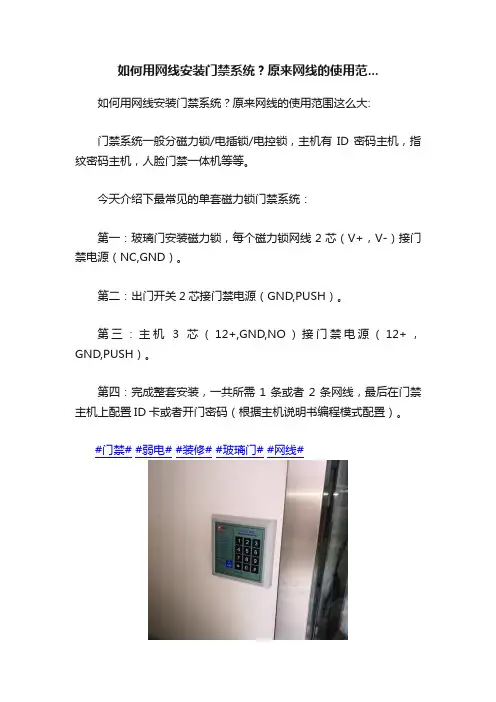

如何用网线安装门禁系统?原来网线的使用范...

如何用网线安装门禁系统?原来网线的使用范...

如何用网线安装门禁系统?原来网线的使用范...
如何用网线安装门禁系统?原来网线的使用范围这么大:
门禁系统一般分磁力锁/电插锁/电控锁,主机有ID密码主机,指纹密码主机,人脸门禁一体机等等。

今天介绍下最常见的单套磁力锁门禁系统:
第一:玻璃门安装磁力锁,每个磁力锁网线2芯(V+,V-)接门禁电源(NC,GND)。

第二:出门开关2芯接门禁电源(GND,PUSH)。

第三:主机3芯(12+,GND,NO)接门禁电源(12+,GND,PUSH)。

第四:完成整套安装,一共所需1条或者2条网线,最后在门禁主机上配置ID卡或者开门密码(根据主机说明书编程模式配置)。

#门禁##弱电##装修##玻璃门##网线#。

门禁系统的设备接线,从原理上掌握,举一反三

门禁系统的设备接线,从原理上掌握,举一反三

门禁系统的设备接线,从原理上掌握,举一反三我的回答也很简洁:看说明书!不是大白不关爱青年人,而是你的问题我实在不好回答。

那么一个设备,拍照的角度千奇百怪,有些我也不知道是什么东东;或者上面几十个端子,丝印乱七八糟,不对照说明书我也不会弄;就算我会,我有时也不会告诉你。

你问都嫌麻烦,简单一句,那我回答更嫌麻烦,几个字打发。

问的省事,答的敷衍,绝配!问的比较多的是门禁设备,尤其是门禁控制器。

很好理解,这个设备接线相比摄像机确实要复杂的多,况且我们的从业人员很多没有受过专业训练,都是做中学,碰到门禁控制器接线就懵逼也正常。

所以我觉得还是先梳理一下弱电智能化系统中常见的接线原理,理解了这个,再去接线要容易的多。

上图即为弱电智能化系统的接线类型梳理,无论监控、门禁、BA等接线都会涉及到其中的一部分。

一、说回到门禁系统,比如门禁控制器都有哪些接线:1、电源线(交/直流都有,蓄电池输入)2、通讯线(RJ45,485或者韦根)3、信号线(门磁输入,报警输入、开门按钮输入,消防联动信号输入)4、控制线(报警输出、电锁继电器输出)二、还有重要的一点:门禁控制器接线端子虽多,但不是每个端子都全部接满,按需接线:•比如四门门禁控制器只带三组门禁,那么接三组空一组就可以了;•再比如有的门禁系统没有门磁设备,没有报警设备,那么这些信号也不需要接;•再比如门禁控制器同时支持网络/RS485/韦根协议,那么看要求,系统采用哪种协议就接哪组端子,其他空着即可。

三、所以说碰到门禁系统也不要急着懵逼或者拍照发给我,正确的思路是:1、找说明书对照。

2、理清思路,迅速按上面所说分清有几组/类型的线要接。

3、电源和通信端子最好找,先搞定这两个。

当然你如果怕接错线烧了设备,电源线也可以最后接。

4、开关按钮的线也简单,接下来就搞定它。

5、电锁的线也不难。

6、电池的线极其简单,可以放在最后。

7、读卡器的线最多,重点搞定。

按照这个思路一来,好像门禁系统的接线也挺简单,就那么回事。

KN-2000 2门双向门禁机接线说明

KN-2000 2门双向门禁机接线说明

KN-2000 2门双向门禁机接线说明控制器的外形图如下:电源控制器的电源使用12V直流电源,如果和电锁使用同一个电源,请注意电源的容量需足够使用。

电源的接入端子在控制板的左下脚,接线如图,请注意其级性。

1.通讯控制器采用的通讯协议是485,输串行通讯的工业协议。

具有良好的安装性能和抗干扰性能。

通讯的接入端子在控制板的左上脚,有正负区别。

多台连接控制器可以多台同时连接,但要按总线型连接,单台控制器到总线的距离建议不要大于5米。

一端连接到电脑。

终端电阻在多台控制器按总线型连接的时候,如果通讯质量不好,可以使用终端电阻。

方法是在距离电脑最远的控制板上的跳线调到1-2脚,默认的是2-3脚,如上图。

注意不要跳其他控制器的终端电阻。

通讯以后控制器的状态灯将快速闪烁。

2.读卡器单门控制器可以接 4 个Wiegand格式读卡器,也可以接Wiegand格式的其他输入设备。

控制板上的输入输出有Reader A 、Reader B、Reader C、Reader D,分别接4个读卡器。

他们分别代表2个门的出入。

Reader A 门1进门读卡器端子Reader B 门1出门读卡器端子Reader C 门2进门读卡器端子Reader D 门2出门读卡器端子他们的位置如图:其他读卡器的接线方法一样!每个读卡器的输入脚有6个,分别是DC12V 读卡器的电源正极GND 读卡器电源的地Data0 数据0Data1 数据1LED 读卡器的灯BUZ 读卡器的蜂鸣器其中LED 和BUZ 可以不接,但它们的作用是可以提示卡的状态,是否是有效卡。

无效卡读卡器的蜂鸣器响3短声无效时间响3长声有效卡响1声控制器也可以使用带有按钮的读卡设备,但不兼容所有的键盘读卡器的键盘输入。

如果你不知道是否兼容可以和供应商联系,以修改产品来获得兼容。

读卡器WG接口有4条线+12V GNG Data0 Data1,其中Data0和Data1是必须接的数据线;一般另外还有2条线,功能分别是LED和BUZ,可以用来控制读卡器的声音和灯光。

微耕门禁接线示意图

(注:专业文档是经验性极强的领域,无法思考和涵盖全面,素材和资料部分来自网络,供参考。可复制、编制,期待你的好评与关注)
220v交流电源线必须用310平方毫米或10以上线一定要接地电锁线必须用210平方毫米或10以上线当超过50米还要加粗485通讯线必须用网线中的一对或屏蔽双绞线采用牵手方式禁用星型连接tcpip通讯线必须用网线读卡器门磁按钮可用网线或其它线
微耕门禁接线标准
布线要求(即使连线距离很短,也必必须用3*1.0平方毫米(或1.0以上)线,一定要接地
电锁线
必须用2*1.0平方毫米(或1.0以上)线,当超过50米还要加粗
485通讯线
必须用网线中的一对或屏蔽双绞线,采用牵手方式,禁用星型连接
TCP/IP通讯线
必须用网线
读卡器,门磁,按钮
可用网线或其它线
控制器连接电锁的接线方法及标准

指纹门禁系统安装说明书

门禁系统详细安装接线图要看你选用的产品而定。

一般门禁系统配置:门禁主机、门禁电源、电控锁(电插锁、电插锁)、出门按钮(或读卡器)。

联网的话还需要接主控电脑(安装相应软件)。

一般接线方式:①门禁主机上的+12V、GND端(门禁主机供电)接门禁电源的+12V、GND端。

②电控锁正端接门禁电源的NO或NC端(视常开锁、常闭锁而定);通常接法接到NC端(通电开锁,断电关锁)。

电控锁负端接门禁电源的GND端。

③门禁主机上的PUSH端(开门信号)接门禁电源的PUSH端。

(门禁主机上开门信号标示是NO、NC的,通常接NO端至接门禁电源的PUSH端)。

④另一端接出门按钮的话,出门按钮的2根连线接到门禁主机的出门按钮端和GND端;或者接入到门禁电源的PUSH端和GND端。

⑤另一端接读卡器的话,读卡器连线接入门禁主机的对应信号端(一般接4个端子:12V、GND、DATA0、DATA1)。

⑥如需要联网的话,还要接入RS485线(RS485通讯方式)或网线(TCP/IP通讯方式)与门禁主机连接,另一端和电脑连接,RS485线(2芯屏蔽线)还需要接入串口转RS485转换器与电脑主机串口连接;网线与电脑网卡网口连接。

另外门禁主机上可能还会有报警接口、门铃接口、门磁接口等(一般不接)如需要对应接入即可。

鹰高的电源箱:接线柱说明:1、后备电池接入线,BATT为正极,GND为负极2、DC12V输出,正极12V3、GND为负极4、GND+PUSH开门按钮输入端,可接开关量输出(继电器输出)控制电锁的门禁控制器5、NO:常开。

NO端与GND端,常态无输出,按键触发后输出DC12V、3amps+(0~10秒)NO为正,GND为负6、GND为负极,NO/NC共用线7、NC:常闭。

NC端与GND端,常态输出DC12V、3amps+.按键触发后断电(0~10秒),NC为正。

8、12V+PUSH(+)开门按钮输入端,可接开关量输出控制电锁的门禁控制器。

三分钟学会门禁系统的安装与接线

大家好,我是薛哥。

门禁系统是最常见的弱电资料,门禁系统的安装我们要掌握,尤其接线,你要懂,不懂得话,可以看看这篇文章,三分钟学会。

01正文门禁系统有各种各样的品牌,原理都是一样,下面详细教大家接线。

门禁系统的组成就不用说了吧,开门按钮,门禁电源,电锁,门禁一体机或者门禁控制器+读卡器。

▲门禁套装从左到右分别是门禁一体机,门禁电源(门禁控制器),磁力锁,开门按钮,最后长方形白色那个是IC卡,刷卡用。

好下面我们来接线。

先给门禁电源接220V的电,我手里那两条红色的就是接220电压的线,也就是门禁电源电压输入端,接220的电大家都会,这个可以不分火线零线,因为它两根都是红色的,接上去胶布缠好,就可以了,记住不要带电接。

▲门禁电源接线接好220V电压后我们先来看看门禁电源的接线端口,大家仔细看下图▲门禁电源接线端子大家会看到有10个接线端子,NO跟COM接电控锁的,NC跟COM接磁力锁,12V跟GND给门禁一体机供电,GND跟PUSH接开门信号,接开门按钮都可以。

后面是接门铃对讲,蓄电池的,我一般都不用,所以不讲了。

下面先接磁力锁,磁力锁就红黑两根线,如下图▲磁力锁接COM跟NC红色线接NC,黑色线COM,螺丝一拧接上去就可以了。

下一个我们接门禁一体机,把门禁电源跟门禁一体机用四芯线(用3芯就够了)连接,首先把12V电源线接了,红色是12V正极,黑色12V负极,黄色线是继电器常开输出端,这个接门禁电源的PUSH口就可以了。

黄色线是开门信号线,不接,门禁就不能刷卡,也不能密码开门,其它线就是接读头信号,接门铃,接数据拷贝等,这些我一般不用,所以不接不讲了,看下图▲门禁一体机接线▲门禁电源这头接线这样接是最简单最容易理解的,接下来我们来接开门按钮,我用网线绿和白绿来当信号线。

开门按钮线不分正负,随便接。

如下两图▲开门按钮背面▲开门按钮正面接下来,我们再看门禁电源这里的按钮线,GND跟PUSH,下图▲开门按钮这头接的是GND跟PUSH这就接好了。

F9指纹门禁一体机接线图汇总

F9指纹门禁一体机接线示意图
电插锁
开门按钮
本产品接线方便、操作简单,可以直接替代原有的感应卡单门门禁机,无需多加改造;本产品支持U 盘、USB 等多种通讯方式,机身背面4P 端口为以太网(TCP/IP)通讯端口;本产品既可以独立作为单门门禁机,又可以作为指纹读头
接入到门禁控制器中(WG26/34协议);如果由于产品升级造成说明书的接口定义和门禁机的背面贴图不一致,请一定以最新的接线图为准;本产锁一定要接在门禁电源上面,禁止接在指纹机上,门禁电源用12v5A 的。

本产品报警Al+ AL-安防警报器,
本产品可用于考勤管理,在电脑上安装《考勤管理软件》,可通过各种通讯方式将本产品与电脑连接获取进出记录,并用于考勤管理。

电控锁。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

门禁主机接线指导
门禁主机接线
日常生活中遇到的门禁设备越来越多
下面来了解一下门禁设备使用中的接线吧~
01
K26系列主机
1.接锁
门禁主机在主板下面会有一排外部接线端子,我们的接线一般都是接在外部端子上,此时,电锁不需要外接电源,但是电锁正负极和门禁主机接线端子正负极一定要对应:
A.接常闭锁(阳极锁/磁力锁/电插锁)首先要将继电器状态选择为NC(26主机出厂默认是NC),磁力锁+和-分别对应接门禁端子锁1+和锁1-。

B.接常开锁(阴极锁),首先将继电器状态选为NO,将电锁正负极分别对应接锁1+和锁1﹣。

【延伸】
若磁力锁/阳极锁接门禁主机裸板(电锁需要外接12V电源):
磁力锁正极接门禁主机裸板D1+ ,锁负极接锁电源负极,锁电源正极接门禁主机裸板上的D1-。

C.接灵性锁,首先将继电器状态选为NO,灵性锁的V+、V-(或GND)接12V电源常供电,再将灵性锁的L+、L-分别接入锁1+、锁1-,正负端子一定要对应。

注意:门锁动作时间需要配置成1S,默认是5S,5S情况会出现开门进入,在5S 内关门,灵性锁的锁舌可能会出现不断伸缩的情况现象。

2.接开门按钮
26系列门禁主机开门按钮只需将开门按钮两端接入即可。

开门按钮:通常为常开信号
开门按钮接线:“press”接“开门”,“to exit”接“GND”
02
K28系列主机及K1T系列一体机
1.接锁
A.接常闭锁(阳极锁/磁力锁),要接门禁的NC和COM
B. 常开锁(阴极锁),要接门禁主机的NO和COM
注:K28系列的门禁主机接电锁,一定要外接电源供电,接线时电源负极和电锁负极相接,其他两端对接门禁主机的电锁端子任意两端即可。

C. 灵性锁接线,首先将灵性锁的V+、V-接12V电源常供电,再将灵性锁的L+、L-接门禁主机的NO和COM端子,需要外接12V电源。

2.接开门按钮
开门按钮接线,不需要外接电源,开门按钮两端接在门禁主机的BUTTON和GND 即可。
