负载型镍催化剂的制备(终审稿)
负载型镍催化剂的制备
文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
科技论文检索与写作作业
——负载型镍催化剂的制备
一、制备的目的和意义
1.了解并掌握负载型金属催化剂的原理和制备方法。
2.制备一种以金属镍为主要活性组分的固体催化剂。
意义：催化剂在现代化学工业中占有重要地位。镍基催化剂是一种常用的经典催化剂，具有催化活性高、稳定性好和价格较低等优点，已被广泛应用于加氢、脱氢、氧化脱卤、脱硫等转化过程。
二、制备方法、
1.一种负载型镍催化剂的制备方法，其特征在于，具体包括如下步骤：（1）按钛酸丁酯与无水乙醇体积比为1:1.5~1:3的比例将钛酸丁酯与无水乙醇混合，强力搅拌后得到混合溶液，按无水乙醇与醋酸的体积比为10:1~30:1的比例在混合溶液中加入醋酸形成溶液A；（2）按去离子水与无水乙醇的体积比为1:5~1:10的比例将去离子水与无水乙醇混合得到混合溶液，在混合溶液中加入稀盐酸或稀硝酸调节混合溶液的pH为2~5得到溶液B；（3）按溶液B与溶液A的体积比为1:1~1:4的比例将B溶液加入到A溶液中，然后按钛酸丁酯和十六烷基三甲基溴化铵的摩尔比为1:0.05~1:0.3的比例加入十六烷基三甲基溴化铵形成钛溶胶；（4）按γAl2O3和钛酸丁酯的摩尔比为1:0.05~1:0.8的比例在步骤（3）中得到的钛溶胶中加入γAl2O3，然后按钛酸丁酯与去离子水的体积比为1:0.5~1:2的比例加入去离子水，静置1~5h后干燥、焙烧得到TiO2Al2O3复合载体；（5）将TiO2Al2O3复合载体于浓度为0.05~1mol/L的硝酸镍水溶液中浸渍4~24h，充分搅拌后干燥、焙烧、通氢还原，得Ni/TiO2Al2O3负载型镍催化剂。
2.一种用于氨分解制氢的负载型镍催化剂，活性组分为Ni，载体为氧化硅、氧化铝或氧化钛；活性组份的质量百分含量为1-50％。其制备步骤为：将可溶性镍盐、pH值调节剂、沉淀剂、载体以及去离子水配成悬浊液；悬浊液加热至70-110℃沉积60-300分钟；上述悬浮液降至20-30℃后并过滤，水洗涤、过滤；在80-120℃干燥18-24小时，400-900℃焙烧2-6小时；在氢气气氛，或者氢气和氦气的混合气气氛中，于400-900℃活化3-5小时，还原制成负载型纳米镍催化剂。本发明催化剂对氨分解反应具有较高的活性，可以应用于氨分解制不含COx氢气的工艺，还可用于各种含氨气体的净化处理过程。
3.一种用于浆态床甲烷化负载型镍基催化剂重量百分比组成为：NiO10-40wt％；载体56-90wt％；助剂为0-4wt％。配制浓度为0.5～1.3g/ml的硝酸镍与助剂的可溶性盐溶液，依次向其中加入催化剂载体和可溶性有机燃料，搅拌条件下浸渍6-24h，浸渍结束后将溶液于60-90℃水浴条件下加热浓缩，或直接在300-700℃加热点燃，将燃烧后余下粉末收集，研磨，造粒，在固定床500-700℃用还原气进行还原2-6h，即得到负载型镍基催化剂。本发明具有浆态床甲烷化工艺，且催化性能稳定好，可大规模工业化的优点。
4.一种用于α-蒎烯加氢反应负载型镍催化剂的制备方法和应用，该负载型镍催化剂的制备工艺步骤包括：在钛酸丁酯中加入无水乙醇后强力搅拌，然后加入醋酸，充分搅拌形成溶液A；将去离子水与无水乙醇混合后调节pH值得到形成溶液B；把B溶液滴加到A溶液中，加入十六烷基三甲基溴化铵搅拌形成钛溶胶；在钛溶胶中，加入γ-Al2O3与去离子水，充分搅拌，静置、干燥、焙烧得到复合载体；将复合载体在硝酸镍水溶液中浸渍后充分搅拌，干燥、焙烧、通氢气还原处理后得到Ni/TiO2-Al2O3负载型催化剂；本发明所述负载型镍催化剂用于α-蒎烯加氢反应，工艺流程简单，催化剂用量少，α-蒎烯转化率高，顺式蒎烷选择性好。
5.一种用于糠醇加氢中的高选择性、高活性负载型镍催化剂的制备方法，先将在500℃下焙烧过的一定量氧化铝粉末浸渍在0.2g/mL硝酸镍水溶液中,然后在红外灯烘烤下
不断搅拌此混合物,直至水分蒸发干。浸渍后的氧化铝先在110℃下烘干8h,尔后置于马福炉中于500℃下焙烧8h。将制得的催化剂研磨至粒度为0.149～0.074mm的粉末,置于管式炉中在450℃及2L/(g·h)的氢气流中还原8h,还原后的催化剂在氢气流中冷却至室温后保存在干燥的氮气流中备用。慢慢向焙烧过的载体中滴加硝酸镍溶液,直至载体被完全润湿,然后将浸渍过的载体干燥、焙烧,再进行第二次浸渍—干燥—焙烧,重复以上步骤直到所需的硝酸镍溶液完全浸渍完毕。用WCT-2型微机控制的热重差热装置测定催化剂的还原特性。测定条件:升温速率为5℃/min,氢气流速为20mL/min。在日本理学D/MAX-ⅢA型衍射仪上进行催化剂的X-射线衍射分析,采用CuKα靶。用ASAP-2010型吸附脱附仪测定催化剂的BET表面性质,载气为氮气。在一个带有搅拌器和1mL取样管的0.5L不锈钢高压釜中进行糠醇的液相加氢反应。如果不予特别说明,反应条件如下:催化剂为一次浸渍法制备的59%Ni/Al2O3催化剂,糠醇中催化剂的浓度为10g/L,反应温度为130℃,压力为4.0MPa,反应时间为4h,搅拌速度为1000r/min。在高压釜中加入一定量的糠醇并在氮气保护下加入一定量还原后的催化剂,高压釜要密闭,用氢气试漏并吹扫3次,再充入一定压力的氢气,然后进行搅拌和加热。当达到反应温度时开始记录反应时间,反应过程中不断补充氢气,每隔一定时间经取样管取出1mL样品。待达到预定的反应时间后将样品冷却至室温,取出反应物料,离心除去催化剂后对反应物料进行分析。采用Varian3800型气相色谱仪对反应产物进行分析,检测器为FID,色谱柱为0.5mm×30mmHPCB-5毛细管柱。在JEOLJSM235型GC-MS分析仪上进行GC-MS分析,EI源,电离电压为13kV。在带有一个2cm×1.4m填充蒸馏柱(理论板数为30～40)的精密蒸馏装置中进行样品的蒸馏,真空度为97.325～98.658MPa,四氢糠醇馏分的切取温度为100～105℃。
三、讨论总结
金属组分负载在载体上的催化剂，用以提高金属组分的分散度和热稳定性，使催化剂有合适的孔结构、形状和机械强度。大多数负载型金属催化剂是将金属盐类溶液浸渍在载
体上，经沉淀转化或热分解后还原制得。制备负载型金属催化剂的关键之一是控制热处理和还原条件。
活性组分及助催化剂均匀分散，并负载在专门选定的载体上的催化剂。贵金属催化剂制成负载型后，可提高其分散度(金属暴露在晶粒表面的原子数与总的金属原子数之比)，减少用量。载体可提供有效的表面和适宜的孔结构，使活性组分的烧结和聚集大大降低，并增强厂催化剂的机械强度。载体有时还能提供附加的活性中心(如双功能催化剂)通过活性组分与载体之间的溢流和强相互作用，可具有不同的活性
在选择和设计金属催化剂时，常考虑金属组分与反应物分子间应有合适的能量适应性和空间适应性，以利于反应分子的活化。然后考虑选择合适的助催化剂和催化剂载体以及所需的制备工艺，并严格控制制备条件，以满足所需的化学组成和物理结构，包括金属晶粒大小和分布等。除贵金属外，还原态的金属催化剂均极为活泼，易于被氧化。催化剂生产厂为了贮运的方便，多以氧化物状态提供商品（见表），用户经活化处理或在使用过程中才还原成金属状态。活化的方法、条件十分重要（见催化剂使用）。有些催化剂生产厂也提供某些预还原的氨合成用的铁催化剂，以缩短用户的开工期，并保证催化剂的使用特性。
对第5种方案进行的总结如下：(1)镍负载量在20%~60%的Ni/Al2O3催化剂对糠醇加氢具有较高的催化活性,采用多次浸渍法可明显提高催化剂的活性和选择性。(2)在缓和的反应条件下(液相中催化剂浓度为10g/L,温度为170,压力为5~6MPa,停留时间为4~4.5h,搅拌速度为1000r/min),糠醇完全加氢转化,四氢糠醇收率达95%~96%,选择性达96%~98%。糠醇加氢产物经减压蒸馏后,可以得到90%以上的四氢糠醇馏分,纯度大于99%。(3)糠醇加氢制高纯度四氢糠醇具有实现四氢糠醇工业化生产的可行性。
硅改性氧化铝及负载镍基催化剂的制备与表征

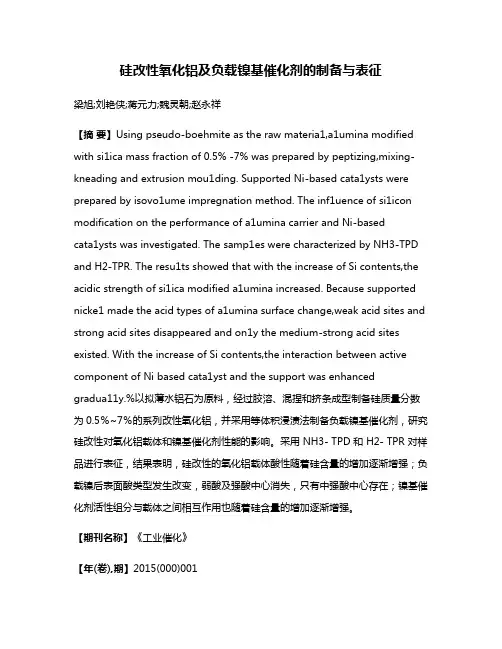

硅改性氧化铝及负载镍基催化剂的制备与表征
梁旭;刘艳侠;蒋元力;魏灵朝;赵永祥
【摘 要】Using pseudo-boehmite as the raw materia1,a1umina modified
with si1ica mass fraction of 0.5% -7% was prepared by peptizing,mixing-kneading and extrusion mou1ding. Supported Ni-based cata1ysts were
prepared by isovo1ume impregnation method. The inf1uence of si1icon
modification on the performance of a1umina carrier and Ni-based
cata1ysts was investigated. The samp1es were characterized by NH3-TPD
and H2-TPR. The resu1ts showed that with the increase of Si contents,the
acidic strength of si1ica modified a1umina increased. Because supported
nicke1 made the acid types of a1umina surface change,weak acid sites and
strong acid sites disappeared and on1y the medium-strong acid sites
existed. With the increase of Si contents,the interaction between active
component of Ni based cata1yst and the support was enhanced
负载型镍催化剂

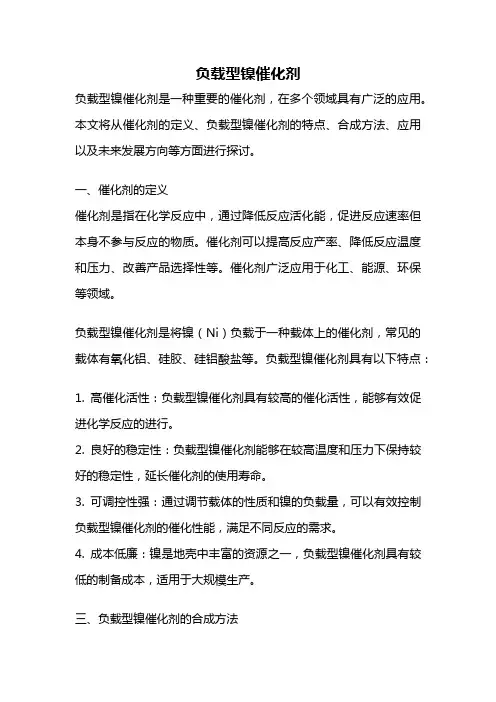

负载型镍催化剂
负载型镍催化剂是一种重要的催化剂，在多个领域具有广泛的应用。本文将从催化剂的定义、负载型镍催化剂的特点、合成方法、应用以及未来发展方向等方面进行探讨。
一、催化剂的定义
催化剂是指在化学反应中，通过降低反应活化能，促进反应速率但本身不参与反应的物质。催化剂可以提高反应产率、降低反应温度和压力、改善产品选择性等。催化剂广泛应用于化工、能源、环保等领域。
负载型镍催化剂是将镍（Ni）负载于一种载体上的催化剂，常见的载体有氧化铝、硅胶、硅铝酸盐等。负载型镍催化剂具有以下特点：
1. 高催化活性：负载型镍催化剂具有较高的催化活性，能够有效促进化学反应的进行。
2. 良好的稳定性：负载型镍催化剂能够在较高温度和压力下保持较好的稳定性，延长催化剂的使用寿命。
3. 可调控性强：通过调节载体的性质和镍的负载量，可以有效控制负载型镍催化剂的催化性能，满足不同反应的需求。
4. 成本低廉：镍是地壳中丰富的资源之一，负载型镍催化剂具有较低的制备成本，适用于大规模生产。
三、负载型镍催化剂的合成方法 负载型镍催化剂的合成方法多种多样，常见的方法有浸渍法、共沉淀法、溶胶凝胶法、离子交换法等。
1. 浸渍法：将载体浸渍于含有镍阳离子的溶液中，经过干燥和还原处理得到负载型镍催化剂。
2. 共沉淀法：将载体和镍盐一起溶解在适当的溶液中，通过调节pH值和温度，使得镍盐共沉淀在载体上，经过干燥和还原处理得到负载型镍催化剂。
3. 溶胶凝胶法：将载体和镍盐一起溶解在适当的溶液中，通过溶胶凝胶过程形成胶体，经过干燥和煅烧得到负载型镍催化剂。
4. 离子交换法：通过将载体浸泡在含有镍盐的溶液中，利用离子交换作用，使得镍离子被载体吸附，经过干燥和还原处理得到负载型镍催化剂。
四、负载型镍催化剂的应用
负载型镍催化剂在多个领域都有广泛的应用，以下列举几个典型的应用领域：
1. 化学反应催化剂：负载型镍催化剂在氢化反应、氧化反应、烷基化反应等化学反应中具有重要的应用，能够提高反应速率、改善产率和选择性。
《CeO2负载镍基催化剂的制备及其催化甲烷二氧化碳重整反应性能研究》

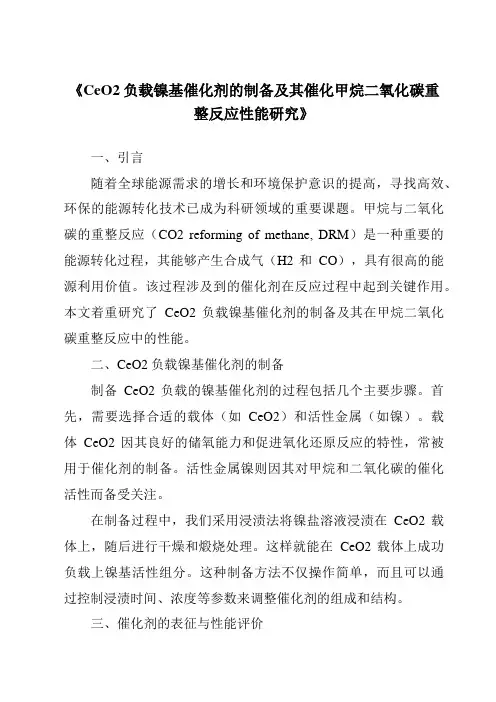

《CeO2负载镍基催化剂的制备及其催化甲烷二氧化碳重整反应性能研究》
一、引言
随着全球能源需求的增长和环境保护意识的提高，寻找高效、环保的能源转化技术已成为科研领域的重要课题。甲烷与二氧化碳的重整反应（CO2 reforming of methane, DRM）是一种重要的能源转化过程，其能够产生合成气（H2和CO），具有很高的能源利用价值。该过程涉及到的催化剂在反应过程中起到关键作用。本文着重研究了CeO2负载镍基催化剂的制备及其在甲烷二氧化碳重整反应中的性能。
二、CeO2负载镍基催化剂的制备
制备CeO2负载的镍基催化剂的过程包括几个主要步骤。首先，需要选择合适的载体（如CeO2）和活性金属（如镍）。载体CeO2因其良好的储氧能力和促进氧化还原反应的特性，常被用于催化剂的制备。活性金属镍则因其对甲烷和二氧化碳的催化活性而备受关注。
在制备过程中，我们采用浸渍法将镍盐溶液浸渍在CeO2载体上，随后进行干燥和煅烧处理。这样就能在CeO2载体上成功负载上镍基活性组分。这种制备方法不仅操作简单，而且可以通过控制浸渍时间、浓度等参数来调整催化剂的组成和结构。
三、催化剂的表征与性能评价 我们采用多种表征手段对制备的催化剂进行了分析，包括X射线衍射（XRD）、扫描电子显微镜（SEM）、透射电子显微镜（TEM）等。这些分析手段能够帮助我们了解催化剂的晶体结构、形貌和元素分布等信息。
性能评价方面，我们主要考察了催化剂在甲烷二氧化碳重整反应中的活性、选择性和稳定性。通过改变反应条件（如温度、压力等），我们能够了解催化剂在不同条件下的性能表现，从而为优化催化剂的制备提供依据。
四、甲烷二氧化碳重整反应性能研究
在甲烷二氧化碳重整反应中，我们发现在CeO2负载的镍基催化剂上，反应表现出较高的活性和选择性。这主要归因于CeO2的储氧能力和促进氧化还原反应的特性，以及镍基活性组分对甲烷和二氧化碳的催化作用。此外，我们还发现通过调整催化剂的制备条件和反应条件，可以进一步优化催化剂的性能。
负载型纳米铜镍催化剂制备方法及用于醇胺氧化脱氢反应

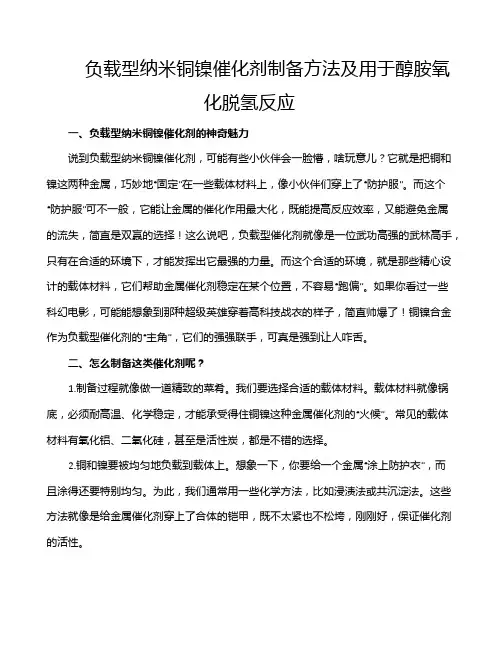

负载型纳米铜镍催化剂制备方法及用于醇胺氧化脱氢反应
一、负载型纳米铜镍催化剂的神奇魅力
说到负载型纳米铜镍催化剂，可能有些小伙伴会一脸懵，啥玩意儿？它就是把铜和镍这两种金属，巧妙地“固定”在一些载体材料上，像小伙伴们穿上了“防护服”。而这个“防护服”可不一般，它能让金属的催化作用最大化，既能提高反应效率，又能避免金属的流失，简直是双赢的选择！这么说吧，负载型催化剂就像是一位武功高强的武林高手，只有在合适的环境下，才能发挥出它最强的力量。而这个合适的环境，就是那些精心设计的载体材料，它们帮助金属催化剂稳定在某个位置，不容易“跑偏”。如果你看过一些科幻电影，可能能想象到那种超级英雄穿着高科技战衣的样子，简直帅爆了！铜镍合金作为负载型催化剂的“主角”，它们的强强联手，可真是强到让人咋舌。
二、怎么制备这类催化剂呢？
1.制备过程就像做一道精致的菜肴。我们要选择合适的载体材料。载体材料就像锅底，必须耐高温、化学稳定，才能承受得住铜镍这种金属催化剂的“火候”。常见的载体材料有氧化铝、二氧化硅，甚至是活性炭，都是不错的选择。
2.铜和镍要被均匀地负载到载体上。想象一下，你要给一个金属“涂上防护衣”，而且涂得还要特别均匀。为此，我们通常用一些化学方法，比如浸渍法或共沉淀法。这些方法就像是给金属催化剂穿上了合体的铠甲，既不太紧也不松垮，刚刚好，保证催化剂的活性。
3.经过一些高温处理，这些铜镍催化剂就能在载体表面安家落户了。通过烧结等工艺，可以将催化剂固定得更加牢固。这个过程其实挺像是烧制陶瓷，原料先融合，再通过高温烧成，最后形成坚固的催化剂。
三、铜镍催化剂的魔法：醇胺氧化脱氢反应
1.铜镍催化剂之所以被如此青睐，是因为它们能在许多反应中大显身手。其中，醇胺氧化脱氢反应就是一个经典例子。你能想象一下，醇胺分子像是一个被困在笼子里的小动物，氧化脱氢反应就像是打开笼子的大门，释放出它的能量。而这个过程，铜镍催化剂可起到了关键的“钥匙”作用。它们通过吸附和激发反应物分子，成功地打破分子的“束缚”，让反应顺利进行。
zif-8 负载镍铜双原子催化剂
负载镍铜双原子催化剂
一、概述
在过去几十年间，贵金属催化剂一直被广泛应用于电化学和催化领域。然而，贵金属催化剂的高成本和稀缺性限制了它们在大规模工业生产中的应用。研究人员一直在寻找替代品，其中负载镍铜双原子催化剂已经成为备受关注的研究领域。
二、负载镍铜双原子催化剂的制备方法
负载镍铜双原子催化剂的制备方法包括物理法、化学法和物理化学合成法等几种。其中，物理化学合成法是目前应用最为广泛的一种方法。将镍铜合金粉末与载体材料进行混合，然后通过高温煅烧使镍铜原子与载体材料形成均匀分布的双原子团团。通过临界温度和压力处理，得到负载镍铜双原子催化剂。
三、负载镍铜双原子催化剂的特性
1. 结构特性：负载镍铜双原子催化剂的结构呈现出高度均匀分布的双原子团团，具有较大比表面积，从而提高了其催化活性。
2. 电化学特性：负载镍铜双原子催化剂在电催化反应中表现出优异的性能，例如氢氧化、氧还原和氢化反应等。
3. 稳定性特性：负载镍铜双原子催化剂具有较高的结构稳定性和循环稳定性，可在长时间使用过程中保持催化活性。
四、负载镍铜双原子催化剂在能源领域的应用
1. 燃料电池：负载镍铜双原子催化剂的优异电化学性能使其成为燃料电池阳极催化剂的理想选择。研究表明，负载镍铜双原子催化剂在氢氧化反应中具有良好的催化活性和稳定性，可大幅降低燃料电池成本。
2. 电解水制氢：负载镍铜双原子催化剂可作为电解水制氢的催化剂，具有较高的氢气产率和较低的电解反应能耗。与传统贵金属催化剂相比，其制氢效率提高了近50。
3. 可再生能源储能：负载镍铜双原子催化剂还可应用于可再生能源储能领域，例如太阳能电池和风能电池。
五、负载镍铜双原子催化剂的未来展望
在当今能源危机和环境污染问题日益严峻的背景下，负载镍铜双原子催化剂将在未来能源转型中扮演重要的角色。但同时也要注意其在交叉学科领域的研究与应用，在不断优化其催化性能的基础上，通过多学科的合作，更好地解决当今世界面临的能源和环境问题。
负载型镍催化剂的制备

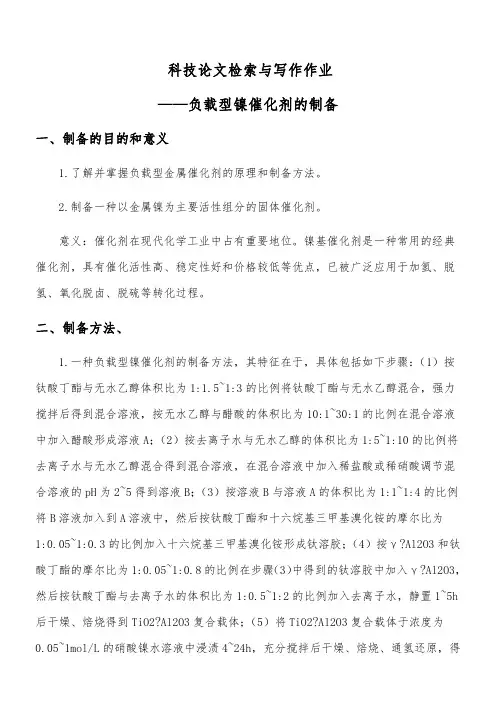

科技论文检索与写作作业
——负载型镍催化剂的制备
一、制备的目的和意义
1.了解并掌握负载型金属催化剂的原理和制备方法。
2.制备一种以金属镍为主要活性组分的固体催化剂。
意义：催化剂在现代化学工业中占有重要地位。镍基催化剂是一种常用的经典催化剂，具有催化活性高、稳定性好和价格较低等优点，已被广泛应用于加氢、脱氢、氧化脱卤、脱硫等转化过程。
二、制备方法、
1.一种负载型镍催化剂的制备方法，其特征在于，具体包括如下步骤：（1）按钛酸丁酯与无水乙醇体积比为1:1.5~1:3的比例将钛酸丁酯与无水乙醇混合，强力搅拌后得到混合溶液，按无水乙醇与醋酸的体积比为10:1~30:1的比例在混合溶液中加入醋酸形成溶液A；（2）按去离子水与无水乙醇的体积比为1:5~1:10的比例将去离子水与无水乙醇混合得到混合溶液，在混合溶液中加入稀盐酸或稀硝酸调节混合溶液的pH为2~5得到溶液B；（3）按溶液B与溶液A的体积比为1:1~1:4的比例将B溶液加入到A溶液中，然后按钛酸丁酯和十六烷基三甲基溴化铵的摩尔比为1:0.05~1:0.3的比例加入十六烷基三甲基溴化铵形成钛溶胶；（4）按γ?Al2O3和钛酸丁酯的摩尔比为1:0.05~1:0.8的比例在步骤（3）中得到的钛溶胶中加入γ?Al2O3，然后按钛酸丁酯与去离子水的体积比为1:0.5~1:2的比例加入去离子水，静置1~5h后干燥、焙烧得到TiO2?Al2O3复合载体；（5）将TiO2?Al2O3复合载体于浓度为0.05~1mol/L的硝酸镍水溶液中浸渍4~24h，充分搅拌后干燥、焙烧、通氢还原，得
Ni/TiO2?Al2O3负载型镍催化剂。
2.一种用于氨分解制氢的负载型镍催化剂，活性组分为Ni，载体为氧化硅、氧化铝或氧化钛；活性组份的质量百分含量为1-50％。其制备步骤为：将可溶性镍盐、pH值调节剂、沉淀剂、载体以及去离子水配成悬浊液；悬浊液加热至70-110℃沉积60-300分钟；上述悬浮液降至20-30℃后并过滤，水洗涤、过滤；在80-120℃干燥18-24小时，400-900℃焙烧2-6小时；在氢气气氛，或者氢气和氦气的混合气气氛中，于400-900℃活化3-5小时，还原制成负载型纳米镍催化剂。本发明催化剂对氨分解反应具有较高的活性，可以应用于氨分解制不含COx氢气的工艺，还可用于各种含氨气体的净化处理过程。
镍负载型碳基催化剂
镍负载型碳基催化剂
镍负载型碳基催化剂是一种重要的催化剂，广泛应用于各种化学反应中。这种催化剂由碳基材料和负载在上面的镍组成。碳基材料提供了一个稳定的支持结构，使镍能够分散在表面上，从而提高了催化剂的活性。
在制造过程中，首先需要选择适当的碳基材料，如活性炭、碳黑或石墨。接下来，将镍前驱体与碳基材料混合在一起，然后在一定的温度和压力下进行还原反应，使镍原子附着在碳基材料的表面。最后，通过热处理或化学气相沉积等方法进行负载和活化，以获得具有催化活性的镍负载型碳基催化剂。
这种催化剂的优点在于其高活性和选择性，能够在温和的条件下实现高效的催化反应。此外，碳基材料具有高比表面积和良好的热稳定性，能够提高催化剂的耐久性和稳定性。
然而，镍负载型碳基催化剂也存在一些缺点，例如在高温下易发生烧结和失活现象。此外，镍是一种较为昂贵的金属，因此在生产成本方面可能较高。为了克服这些缺点，研究者们正在不断探索新的制备方法和改性技术，以提高催化剂的性能和降低成本。 总的来说，镍负载型碳基催化剂在化学工业、燃料电池、环境保护等领域具有广泛的应用前景。随着技术的不断进步和应用需求的增长，这种催化剂将会得到更广泛的应用和开发。
《CeO2负载镍基催化剂的制备及其催化甲烷二氧化碳重整反应性能研究》 2
《CeO2负载镍基催化剂的制备及其催化甲烷二氧化碳重整反应性能研究》
一、引言
随着全球能源需求的增长和环境保护意识的提高，开发高效、环保的能源转化技术已成为科研领域的热点。甲烷与二氧化碳的重整反应（CO2 Reforming of Methane, DRM）作为一种重要的能源转化技术，具有提高能源利用率和降低环境污染等优势。因此，探索具有高效、稳定和耐久性的催化剂体系，是促进DRM反应持续发展的关键。本文以CeO2负载镍基催化剂为研究对象，对其制备工艺及催化性能进行深入研究。
二、CeO2负载镍基催化剂的制备
1. 材料与试剂
本实验所使用的材料包括氧化铈（CeO2）、氧化铝（Al2O3）、镍盐等。所有试剂均为分析纯，使用前未进行进一步处理。
2. 制备方法
采用浸渍法（Impregnation method）制备CeO2负载镍基催化剂。具体步骤如下：首先将一定量的CeO2与Al2O3混合均匀，然后加入适量的镍盐溶液，通过浸渍使金属离子与载体表面发生离子交换。随后在特定温度下进行热处理，使金属离子在载体表面形成稳定的金属氧化物结构。 三、催化剂表征及性能评价
1. 催化剂表征
采用X射线衍射（XRD）技术对催化剂进行物相分析，利用扫描电子显微镜（SEM）和透射电子显微镜（TEM）观察催化剂的微观结构，采用X射线光电子能谱（XPS）分析催化剂表面元素的化学状态。
2. 催化性能评价
以甲烷和二氧化碳的混合气为原料，通过微反应器评价催化剂的DRM反应性能。考察反应温度、原料气浓度等因素对催化剂活性的影响。采用在线气相色谱仪对产物进行检测和分析。
四、实验结果与讨论
1. 催化剂表征结果
XRD结果表明，CeO2负载的镍基催化剂具有较高的结晶度，且Ni以氧化物形式存在于催化剂中。SEM和TEM图像显示，催化剂具有较高的比表面积和良好的分散性。XPS分析表明，Ni元素在催化剂表面以正价态存在，有利于提高催化剂的活性。
