高中物理选修3-1磁场-复习-提纲 例题
高中物理人教版选修3-1第三章《磁场》
《高中物理》
选修3-1
第三章 《磁场》
3.1《磁现象和磁场》
（一）知识与技能 1．了解磁现象，知道磁性、磁极的概念。 2．知道电流的磁效应、磁极间的相互作用。 3．知道磁极和磁极之间、磁极和电流之间、电流和电流之间 都是通过磁场发生相互作用的.知道地球具有磁性。 （二）过程与方法 利用类比法、实验法、比较法使学生通过对磁场的客观认识去 理解磁场的客观实在性。 （三）情感态度与价值观 通过类比的学习方法，培养学生的逻辑思维能力，体现磁现象 的广泛性 二．重点与难点： 重点：电流的磁效应和磁场概念的形成 难点：磁现象的应用 三、教具：多媒体、条形磁铁、直导线、小磁针若干、投影仪
ABCD ）
A．磁场中某处的磁感应强度大小，就是通以电 流I、长为L的一小段导线放在该处时所受磁场 力F与I、L的乘积的比值
B．一小段通电导线放在某处不受磁场力作用， 则该处一定没有磁场
C．一小段通电导线放在磁场中A处时受磁场力 比放在B处大，则A处磁感应强度比B处的磁感 应强度大
D．因为B =F/IL，所以某处磁感应强度的大小 与放在该处的通电小段导线IL乘积成反比
F
IL
F I
精确的实验研究表明：通电导线与磁场方向垂直时， 它受力的大小既与导线的长度L 成正比，又与导线中 的电流I 成正比，即与I和L的乘积 IL 成正比。
（1）同一磁场中 F
IL ，比值F/IL为恒量；
（2）不同磁场中，比值F/IL一般不同;
磁感应强度 1、定义： 在磁场中垂直于磁场方向的通电导线，所受的磁场 力F跟电流I和导线长度L的乘积IL的比值叫磁感应 强度 2、定义式： 3、单位：

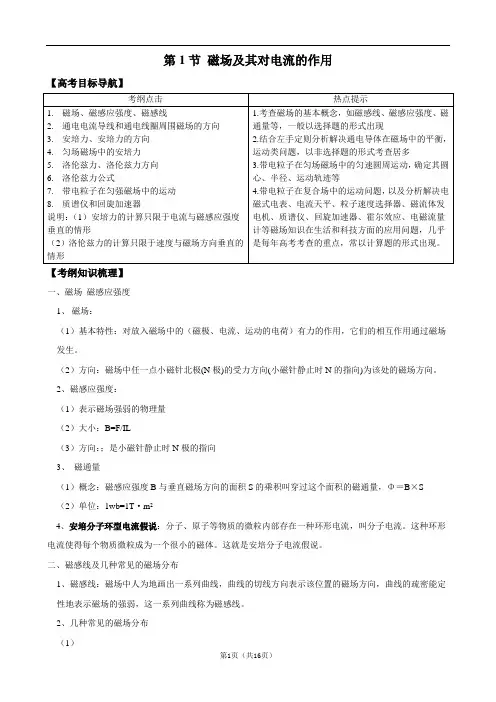

2012版物理一轮精品复习学案：8.1 磁场及其对电流的作用(选修3-1)
第1节磁场及其对电流的作用【高考目标导航】【考纲知识梳理】一、磁场磁感应强度1、磁场：（1）基本特性：对放入磁场中的（磁极、电流、运动的电荷）有力的作用，它们的相互作用通过磁场发生。
（2）方向：磁场中任一点小磁针北极(N极)的受力方向(小磁针静止时N的指向)为该处的磁场方向。
2、磁感应强度：（1）表示磁场强弱的物理量（2）大小：B=F/IL（3）方向：；是小磁针静止时N极的指向3、磁通量（1）概念：磁感应强度B与垂直磁场方向的面积S的乘积叫穿过这个面积的磁通量，Φ＝B×S （2）单位：1wb=1T·m24、安培分子环型电流假说：分子、原子等物质的微粒内部存在一种环形电流，叫分子电流。
这种环形电流使得每个物质微粒成为一个很小的磁体。
这就是安培分子电流假说。
二、磁感线及几种常见的磁场分布1、磁感线：磁场中人为地画出一系列曲线，曲线的切线方向表示该位置的磁场方向，曲线的疏密能定性地表示磁场的强弱，这一系列曲线称为磁感线。
2、几种常见的磁场分布（1）（2）地磁场三、安培力的大小和方向1、安培力的大小：（1）在匀强磁场中，在通电直导线与磁场方向垂直的情况下,电流所受的安培力F安等于磁感应强度B、电流I和导线长度L三者的乘积．F安＝BIL 通电导线方向与磁场方向成θ角时,F安＝BILsinθ（2）当I⊥B时(θ=90°),Fmax=BIL;（3）当I∥B时(θ= 0°),Fmin= 0 ;2、安培力的方向（1）左手定则：伸开左手，使大拇指跟其余四个手指垂直，并且都跟手掌在一个平面内，把手放入磁场中，让磁感线垂直穿入手心，并使伸开的四指指向电流的方向，那么，大拇指所指的方向就是通电导线在磁场中所受安培力的方向．（2）安培力方向的特点：总是垂直于B和I所决定的平面，即F安⊥B且F安⊥I（但B、L不一定垂直）。
①已知B和I的方向，可用左手定则唯一确定F安的方向；②已知B 和F安的方向，当导线的位置确定时，可唯一确定I的方向；③已知I和F安的方向，不能唯一确定B的方向；四、磁电式电流表工作原理由于这种磁场的方向总是沿着径向均匀地分布的，在距轴线等距离处的磁感应强度的大小总是相等的，这样不管线圈转到什么位置，线圈平面总是跟它所在位置的磁感线平行，I与指针偏角θ成正比，I 越大指针偏角越大，因而电流表可以量出电流I的大小，且刻度是均匀的，当线圈中的电流方向改变时，安培力的方向随着改变，指针偏转方向也随着改变，又可知道被测电流的方向。

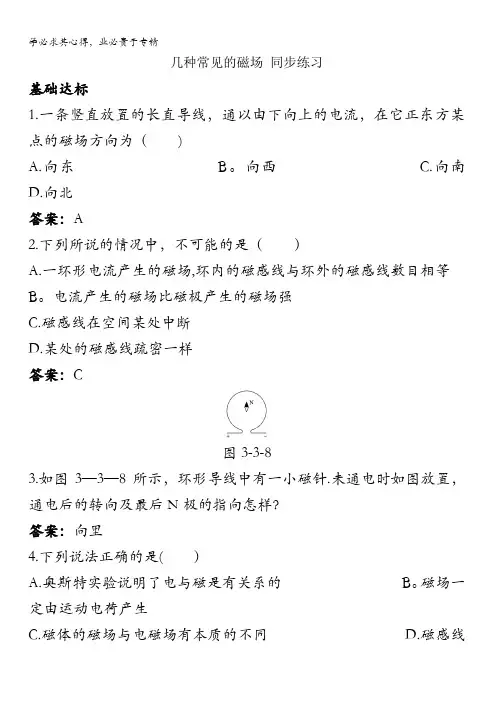

康杰中学高中物理人教版选修3-1同步练习题--3-3 几种常见的磁场 (2) 含答案
几种常见的磁场同步练习基础达标1.一条竖直放置的长直导线，通以由下向上的电流，在它正东方某点的磁场方向为（)A.向东B。
向西 C.向南D.向北答案：A2.下列所说的情况中，不可能的是（）A.一环形电流产生的磁场,环内的磁感线与环外的磁感线数目相等B。
电流产生的磁场比磁极产生的磁场强C.磁感线在空间某处中断D.某处的磁感线疏密一样答案：C图3-3-83.如图3—3—8所示，环形导线中有一小磁针.未通电时如图放置，通电后的转向及最后N极的指向怎样？答案：向里4.下列说法正确的是( ）A.奥斯特实验说明了电与磁是有关系的B。
磁场一定由运动电荷产生C.磁体的磁场与电磁场有本质的不同D.磁感线一定由N极指向S极答案：AB5.一匀强磁场的磁感应强度为0.2 T，在磁场中有一平面面积为100 cm2,则穿过该面的磁通量最大为_________,最小为_________.答案：1。
0×10—3 Wb 0能力提高6。
如图3—3—9,一束负离子沿虚线飞过，S极偏向纸内,画出负离子的运动方向。
图3—3-9答案:向右7.如图3—3-10，电源接通后小磁针N极偏向纸外，画出电源的正负极.图3-3-10答案:左正右负8。
在磁感应强度为B的匀强磁场中，有一面积为S的单匝数圈，垂直磁场放置，以该位置开始计时，线圈以角速度ω绕垂直于磁场方向的轴转动,则t时刻穿过线圈的磁通量为Φ=_________。
答案:BScosωt图3—3—119。
有一束电流沿x轴正方向高速运动，如图3—3-11所示。
电子流在z轴上的P点所产生的磁场方向是沿（）A.y轴正方向B。
y轴负方向C。
z轴正方向D。
z轴负方向答案:A。
人教版高中物理选修31磁场专项练习和解析
选修3-1磁场专项练习2一．选择题（共7小题）1．（2019•上海）如图，通电导线MN及单匝矩形线圈abcd共面，位置靠近ab且相互绝缘．当MN中电流突然减小时，线圈所受安培力的合力方向（）A．向左B．向右C．垂直纸面向外D．垂直纸面向里解：金属线框abcd放在导线MN上，导线中电流产生磁场，根据安培定则判断可知，线框abcd左右两侧磁场方向相反，线框左侧的磁通量小于线框右侧的磁通量，磁通量存在抵消的情况．若MN中电流突然减小时，穿过线框的磁通量将减小．根据楞次定律可知，感应电流的磁场要阻碍磁通量的变化，则线框abcd感应电流方向为顺时针，再由左手定则可知，左边受到的安培力水平向右，而左边的安培力方向也水平向右，故安培力的合力向右．故B正确，ACD错误．故选B 2．（2009•广东）表面粗糙的斜面固定于地面上，并处于方向垂直纸面向外、强度为B的匀强磁场中．质量为m、带电量为+Q的小滑块从斜面顶端由静止下滑．在滑块下滑的过程中，下列判断正确的是（）A．滑块受到的摩擦力不变B．滑块到达地面时的动能及B的大小无关C．滑块受到的洛伦兹力方向垂直斜面向下D．B很大时，滑块可能静止于斜面上解答：解：小滑块受力如图所示；A、F洛=QVB，滑动摩擦力F=μFN=μ（mgcosθ+QvB），随速度增加而变大，A错误．B、若滑块滑到底端已达到匀速运动状态，摩擦力F=mgsinθ=μ（mgcos θ+QvB），则v=（﹣cosθ），可看v随B的增大而减小，B越大滑块动能越小；若在滑块滑到底端时还处于加速运动状态，则B越大时，滑动摩擦力F越大，滑块克服阻力做功越多，由动能定理可知，滑块到达斜面底端的速度越小，动能越小，B错误．C、滑块沿斜面向下运动，由左手定则可知，洛伦兹力垂直于斜面向下，故C正确；D、滑块之所以开始能动，是因为重力的沿斜面的分力大于摩擦力，B 很大时，一旦运动，不会停止，最终做匀速直线运动，故D错误．故选C．3．（2019•西城区模拟）如图所示，正确标明了通电导线所受安培力F方向的是（ B ）A．B．C．D．4．（2009•金山区二模）如图所示，矩形线框abcd，及条形磁铁的中轴线位于同一平面内，线框内通有电流I，则线框受磁场力的情况（）A．ab和cd受力，其它二边不受力B．ab和cd受到的力大小相等方向相反C．ad和bc受到的力大小相等，方向相反D．以上说法都不对解：A、各边都处在磁场中，各边电流方向都及磁场方向不平行，都受到安培力的作用，故A错误；B、ab边所处位置磁感应强度大，cd 边所处位置磁感应强度小，而两边电流大小相等，由F=BILsinθ可知两边所受安培力不相等，故B错误；C、ad边及bc边关于条形磁铁对称，它们所处的磁场强度大小相等，两边长度及电流大小相等，由F=BILsinθ可知，两边所受安培力大小相等，由左手定则可知安培力的方向相同，故C错误；D、由上可知，故D正确，5．（2019•宿州一模）如图所示，两匀强磁场方向相同，以虚线MN为理想边界，磁感应强度分别为B1、B2．今有一个质量为m、电荷量为e的电子从MN上的P点沿垂直于磁场的方向射入匀强磁场B1中，其运动轨迹为如图虚线所示的“心”形图线．则以下说法正确的是（）A．电子的运行轨迹为PDMCNEP B．电子运行一周回到P用时为T=C．B1=4B2 D．B1=2B2解：A、根据左手定则可知：电子从P点沿垂直于磁场的方向射入匀强磁场B1时，受到的洛伦兹力方向向上，所以电子的运行轨迹为PDMCNEP，故A正确；B、电子在整个过程中，在匀强磁场B1中运动两个半圆，即运动一个周期，在匀强磁场B2中运动半个周期，所以T=+，故B错误；C、由图象可知，电子在匀强磁场B1中运动半径是匀强磁场B2中运动半径的一半，根据r=可知，B1=2B2，故C错误，D正确．故选：AD．6．（2019•海南）空间存在方向垂直于纸面向里的匀强磁场，图中的正方形为其边界．一细束由两种粒子组成的粒子流沿垂直于磁场的方向从O点入射．这两种粒子带同种电荷，它们的电荷量、质量均不同，但其比荷相同，且都包含不同速率的粒子．不计重力．下列说法正确的是（）A．入射速度不同的粒子在磁场中的运动时间一定不同B．入射速度相同的粒子在磁场中的运动轨迹一定相同C．在磁场中运动时间相同的粒子，其运动轨迹一定相同D．在磁场中运动时间越长的粒子，其轨迹所对的圆心角一定越大解：A、入射速度不同的粒子，若它们入射速度方向相同，则它们的运动也一定相同，虽然轨迹不一样，但圆心角却相同．故A错误；B、在磁场中半径，运动圆弧对应的半径及速率成正比，故B正确；C、在磁场中运动时间：（θ为转过圆心角），虽圆心角可能相同，但半径可能不同，所以运动轨迹也不同，故C错误；D、由于它们的周期相同的，在磁场中运动时间越长的粒子，其轨迹所对的圆心角也一定越大．故D正确；故选：BD二．解答题（共5小题）7．（2019•南充一模）如图所示，一根足够长的光滑绝缘杆MN，及水平面夹角为37°，固定在竖直平面内，垂直纸面向里的匀强磁场B充满杆所在的空间，杆及B垂直，质量为m的带电小环沿杆下滑到图中的P处时，对杆有垂直杆向上的拉力作用，拉力大小为0.4mg，已知小环的带电荷量为q，问（sin37°≈0.6；cos37°≈0.8）（1）小环带什么电？（2）小环滑到P处时的速度多大？解：（1）环所受洛伦兹力及杆垂直，只有洛伦兹力垂直于杆向上时，才能使环向上拉杆，由左手定则可知环带负电．（2）设杆拉住环的力为T，由题可知：T=0.4mg在垂直杆的方向上对环有：qvB=T+mgcos37°即qvB=0.4mg+0.8mg解得：答：（1）小环带负电；（2）小环滑到P处时的速度为：．8．（2019•西城区模拟）如图，一根绝缘细杆固定在磁感应强度为B 的水平匀强磁场中，杆和磁场垂直，及水平方向成θ角．杆上套一个质量为m、电量为+q的小球．小球及杆之间的动摩擦因数为μ．从A点开始由静止释放小球，使小球沿杆向下运动．设磁场区域很大，杆很长．已知重力加速度为g．求：（1）定性分析小球运动的加速度和速度的变化情况；（2）小球在运动过程中最大加速度的大小；（3）小球在运动过程中最大速度的大小．解：（1）由于洛伦兹力作用下，导致压力减小，则滑动摩擦力也减小，所以加速度增加，当洛伦兹力大于重力的垂直于杆的分力时，导致滑动摩擦力增大，从而出现加速度减小，直到处于受力平衡，达到匀速直线运动．因此小球先做加速度增大的加速运动，再做加速度减小的加速运动，最后做匀速直线运动．（2）当杆对小球的弹力为零时，小球加速度最大．小球受力如图1所示根据牛顿第二定律mgsinθ=ma解得：a=gsinθ（3）当小球所受合力为零时，速度最大，设最大速度为vm小球受力如图2所示根据平衡条件qvmB=N+mgcosθmgsinθ=f滑动摩擦力f=μN解得：答：（1）先做加速度增大的加速运动，再做加速度减小的加速运动，最后做匀速直线运动；（2）小球在运动过程中最大加速度的大小gsinθ；（3）小球在运动过程中最大速度的大小为．9．质量m=1.0×10﹣4kg的小物体，带有q=5×10﹣4C的电荷，放在倾角为37°绝缘光滑斜面上，整个斜面置于B=0.5T的匀强磁场中，磁场方向如图所示，物块由静止下滑，滑到某一位置时，开始离开斜面，斜面足够长，g=10m/s2，sin37°=0.6，cos37°=0.8求：（1）物块带何种电荷；（2）物块离开斜面时的速度；（3）物块在斜面上滑行的最大距离．解：（1）由题意可知：小滑块受到的安培力垂直斜面向上．根据左手定则可得：小滑块带负电．（2）当物体离开斜面时，弹力为零，因此有：Bqv=mgcosα，故．故物块离开斜面时的速度为3.2m/s．（3）由于斜面光滑，物体在离开斜面之前一直做匀加速直线运动，故有：v2=2al mgsinθ=ma所以代人数据解得：l≈0.85m．故物块在斜面上滑行的最大距离为：l≈0.85m．10．（2019•天津）在平面直角坐标系xOy中，第I象限存在沿y轴负方向的匀强电场，第IV象限存在垂直于坐标平面向外的匀强磁场，磁感应强度为B．一质量为m，电荷量为q的带正电的粒子从y轴正半轴上的M点以速度v0垂直于y轴射入电场，经x轴上的N点及x轴正方向成60°角射入磁场，最后从y轴负半轴上的P点垂直于y轴射出磁场，如图所示．不计粒子重力，求（1）M、N两点间的电势差U MN；（2）粒子在磁场中运动的轨道半径r；（3）粒子从M点运动到P点的总时间t．解：（1）粒子在第一象限内做类平抛运动，进入第四象限做匀速圆周运动．设粒子过N点的速度为v，有得：v=2v0粒子从M点到N 点的过程，由动能定理有：解得：（2）粒子在磁场中以O′为圆心做匀速圆周运动（如图所示），半径为O′N，有：解得：（3）由几何关系得：ON=rsinθ设粒子在电场中运动的时间为t1，则有：ON=v0t1粒子在磁场中做匀速圆周运动的周期为：设粒子在磁场中运动的时间为t2，有：得：运动的总时间为：t=t1+t2即：11．（2019•资阳模拟）如图，xOy平面的第Ⅱ象限的某一区域有垂直于纸面的匀强磁场B1，磁场磁感应强度B1=1T，磁场区域的边界为矩形，其边分别平行于x、y轴．有一质量m=10﹣12kg、带正电q=10﹣7C 的a粒子从O点以速度v0=105m/s，沿及y轴正向成θ=30°的方向射入第Ⅱ象限，经磁场偏转后，从y轴上的P点垂直于y轴射入第Ⅰ象限，P点纵坐标为y P=3m，y轴右侧和垂直于x轴的虚线左侧间有平行于y轴的匀强电场，a粒子将从虚线及x轴交点Q进入第Ⅳ象限，Q 点横坐标x Q=6m，虚线右侧有垂直纸面向里的匀强磁场B2，其磁感应强度大小仍为1T．不计粒子的重力，求：（1）磁场B1的方向及a粒子在磁场B1的运动半径r1；（2）矩形磁场B1的最小面积S和电场强度大小E；（3）如在a粒子刚进入磁场B1的同时，有另一带电量为﹣q的b粒子，从y轴上的M点以速度v0垂直于y轴射入电场，a、b粒子将发生迎面正碰，求M点纵坐标y M以及相碰点N的横坐标x N．12（2009•天津）如图所示，直角坐标系xOy位于竖直平面内，在水平的x轴下方存在匀强磁场和匀强电场，磁场的磁感应为B，方向垂直xOy平面向里，电场线平行于y轴．一质量为m、电荷量为q的带正电的小球，从y轴上的A点水平向右抛出，经x轴上的M点进入电场和磁场，恰能做匀速圆周运动，从x轴上的N点第一次离开电场和磁场，MN之间的距离为L，小球过M点时的速度方向及x轴的方向夹角为θ．不计空气阻力，重力加速度为g，求（1）电场强度E的大小和方向；（2）小球从A点抛出时初速度v0的大小；（3）A点到x轴的高度h．解答：解：（1）小球在电场、磁场中恰能做匀速圆周运动，说明电场力和重力平衡，有qE=mg，得到E=重力的方向竖直向下，则电场力方向竖直向上，由于小球带正电，故场强度方向竖直向上．（2）小球做匀速圆周运动，设其设半径为r，由几何关系知 r==小球做匀速圆周运动的向心力由洛仑兹力提供，设小球做圆周运动的速为v，有qvB=m得v==由速度分解知v0=vcosθ代入得到 v0=（3）根据机械守恒定律，有mgh+= h=将v0，v代入得到h=答：（1）电场强度E的大小为，方向竖直向上；（2）小球从A点抛出时初速度v0=；（3）A点到x轴的高度h=．第 11 页。
高中物理选修3-1课后习题和答案以及解释
课后练习一第10讲库仑定律和场强1.如图1-15所示，用一根跟毛皮摩擦过的硬橡胶棒，靠近不带电验电器的金属小球a，然后用手指瞬间接触一下金属杆c后拿开橡胶棒，这时验电器小球A和金箔b的带电情况是（）A．a带正电，b带负电B．a带负电，b带正电C．a、b均带正电D．a、b均不带电答案：Ｃ详解：毛皮摩擦过的橡胶棒带负电，靠近小球a,会在球上感应出正电荷，而负电荷就远离棒，到了金属杆c上。
此时用手指触碰c，会把杆上的负电荷转移走，于是整个验电器就带正电了。
球带正电，金箔也带正电。
2.如图1-4所示，真空中两个自由的点电荷A和B，分别带有-Q和+4Q的电荷，现放入第三个点电荷C，使点电荷A、B、C都处于平衡，则点电荷C应放在什么区域？点电荷C带什么电？答案：应该放入一个“+”电荷，并且放在A的左边。
详解：首先电荷不可能放中间，否则该电荷必受到两个同方向的力。
电荷放在右边也不可能，本身B处电荷电荷量就大，如果离它更近，必然是受到的两个电场力大小不一。
因此要放在A左边，并且只能是带正电才可行，因为如果带负电，AB两处电荷不可能平衡。
3.将一定量的电荷Q，分成电荷量q、q＇的两个点电荷，为使这两个点电荷相距r时，它们之间有最大的相互作用力，则q值应为______。
答案：详解：二者相互作用力就是看乘积的大小了。
数学上有如下规律，两个正数和一定，必然在二者相等时积最大。
于是答案是。
4.两个点电荷甲和乙同处于真空中．（1）甲的电荷量是乙的4倍，则甲对乙的作用力是乙对甲的作用力的______倍．（2）若把每个电荷的电荷量都增加为原来的2倍，那么它们之间的相互作用力变为原来的______倍；（3）保持原电荷电荷量不变，将距离增为原来的3倍，那么它们之间的相互作用力变为原来的______倍；（4）保持其中一电荷的电荷量不变，另一个电荷的电荷量变为原来的4倍，为保持相互作用力不变，则它们之间的距离应变为原来的______倍；（5）把每个电荷的电荷都增大为原来的4倍，那么它们之间的距离必须变为原来的______倍，才能使其间的相互作用力不变。
人教版高中物理选修3-1第三章 磁场
高中物理学习材料 （马鸣风萧萧**整理制作）第三章 磁场第一节 磁现象、磁场、磁感应强度〖知识精讲〗知识点1.磁性、磁极[例1] A. 物体能够吸引轻小物体的性质叫磁性（ ）B. 磁铁的两端部分就是磁铁的磁极（ ）[例2]磁场是一种物质吗？[例3] 下列说法正确的是（ ）A 、磁场中某点的磁感应强度可以这样测定：把一小段通电导线放在该点时，受到的磁场力F 与该导线的长度L 、通过的电流I 的乘积的比值B=ILF即为磁场中某点的磁感应强度B 、通电导线在某点不受磁场力的作用，则该点的磁感应强度一定为零C 、磁感应强度B=ILF只是定义式，它的大小取决于场源及磁场中的位置，与F 、I 、L 以及通电导线在磁场的方向无关D 、磁场是客观存在的物质〖综合拓展〗磁感应强度的概念及其矢量性理解：考题1：有关磁感应强度的下列说法中，正确的是（ ） A. 磁感应强度是用来表示磁场强弱的物理量B. 若有一小段通电导体在某点不受磁场力的作用，则该点的磁感应强度一定为零C. 若有一小段长为L ，通以电流为I 的导体，在磁场中某处受到的磁场力为F ，则该处磁感应强度的大小一定是F/ILD. 由定义式B=F/IL 可知，电流强度I 越大，导线L 越长，某点的磁感应强度就越小〖基础达标〗１.磁场中任一点的磁场方向规定为，小磁针在磁场中A.受磁场力的方向B.北极受磁场力的方向C.南极受磁场力的方向D.受磁场力作用转动的方向3、磁感应强度的单位是T ，1T 相当（ ）A 、1㎏/A ·s 2B 、1㎏·m/A ·s 2C 、1㎏·m /s 2D 、1㎏·m 2/A ·s 24、下列说法正确的是（ ）A ．电荷处在电场强度为零的地方，受到的电场力一定为零B ．小段通电导线放在磁感应强度为零的地方，受到的磁场力一定为零C ．小段通电导线在某处不受磁场力的作用，则该处磁感应强度为零D ．荷在某处不受电场力的作用，则该处电场为零〖能力提升〗ILF 知，磁场中某处磁感应强度的大小（ ）A 、随通电导线中电流I 的减少而增大B 、随IL 的乘积的减少而增大C 、随通电导线所受磁场力F 的增大而增大D 、跟F 、I 、L 的变化无关2、电流的磁场是由 首先发现的，而首先发现电流磁场的方向跟电流的方向的关系的是法国科学家Nab I2、如图所示，质量为m 、长度为l 的金属棒ab 通过两根金属丝悬挂在绝缘支架MN 下方。
高二物理 选修3-1 第三章 电场磁场综合
高二物理3-1 静电场和磁场第1章静电场1、电容器的电容C=Q/UC=注意电容单位之间的换算关系。
接通电源时，U不变；断开电源时，Q不变。
2、带电粒子在电场中的运动a、带电粒子的加速b、带电粒子的偏转知识点回顾1、电场强度的定义式E=F/q 可知，在电场中的同一点（）A、电场强度E跟F成正比，跟q成反比B、无论检验电荷所带的电量如何变化，F/q始终不变C、电荷在电场中某点所受的电场力大，该点的电场强度强。
D、一个不带电的小球在P点受到的电场力为零，则P点的场强一定为零2、关于电场，下列叙述正确的是（）A．以点电荷为圆心，r为半径的球面上，各点的场强都相同B．正电荷周围的电场一定比负电荷周围的电场强C．在电场中某点放入检验电荷q，该点的场强为E=F/q，取走q后，该点场强不变D．电荷所受电场力大，该点电场强度一定很大3、带电粒子经加速电场加速后垂直进入两平行金属板间的偏转电场，要使它离开偏转电场时偏转角增大，可采用的方法有（）A.增加带电粒子的电荷量B.增加带电粒子的质量C.增高加速电压D.增高偏转电压4、两块大小、形状完全相同的金属平板平行放置，构成一平行板电容器，与它相连接的电路如图所示。
接通开关K，电源即给电容器充电，则（）A. 保持K接通，减小两极板间的距离，则两极板间电场的电场强度减小B. 保持K接通，在两极板间插入一块介质，则极板上的电荷量增大C. 断开K，减小两极板间的距离，则两极板间的电势差减小D. 断开K，在两极板间插入一块介质，则两极板间的电势差增大5、用丝线吊一质量为m，带电量为-q的小球，置于水平方向的电场中，如图所示，静止时悬线与竖直方向夹角是300，则该电场的场强E= ，方向为。
6、一个平行板电容器，电容为200pF，充电后两板间电压为100V，则电容器的带电量是_________，保持电容器与电源相连，将两板间距离减半，则电容器的带电________7、水平放置的A、B两平行金属板相距h，上板A带正电，现有质量为m，带电量为+q的小球在B板下方距离为H处，以初速度v0竖直向上，从B板小孔进入板间电场，欲使小球刚好打到A板，A、B间电势差为多少？8、如图所示，水平放置的两块平行金属板A、B之间有一匀强电场，一个带正电的微粒P 恰好能悬浮在板间处于静止状态：（1）如果微粒P所带电量为q，质量为m，求板间的场强大小和方向？（2）如果将另一点电荷-q放在电场中的M点，它受到的电场力多大，方向如何？9、如下图所示，在竖直放置的足够大的铅屏A的右表面上贴着射线（即电子）放射源P，已知射线实质为高速电子流，放射源放出的粒子射向各个方向速度为v0＝1.0×107m/s。
整章强化训练专题练习(四)含答案高中物理选修3-1磁场
高中物理专题复习选修3-1磁场单元过关检测考试范围：单元测试；满分：100分注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上第I卷（选择题）请点击修改第I卷的文字说明评卷人得分一、单选题1．如图所示，在xOy平面的第一、四象限内存在着方向垂直纸面向外，磁感应强度为B的匀强磁场，在第四象限内还存在方向沿-y方向、电场强度为E的匀强电场.从y轴上坐标为（0，a）的P点向第一象限的磁场区发射速度大小不等的带︒-︒角，且在xOy平面内.结正电的同种粒子，速度方向范围是与+y方向成30150果所有粒子经过磁场偏转后都垂直打到x轴上，然后进入第四象限内的正交电磁场区.已知带电粒子电量为+q，质量为m，粒子重力不计.（1）所有通过第一象限磁场区的粒子中，求粒子经历的最短时间与最长时间的比值；（2）求粒子打到x轴上的范围；（3）从x轴上x=a点射入第四象限的粒子穿过正交电磁场后，从y轴上坐标为（0，-b）的Q点射出电磁场，求该粒子射出电磁场时的速度大小.2．如图所示，在平面直角坐标系xO y内，第Ⅰ象限的等腰直角三角形MNP区域内存在垂直于坐标平面向外的匀强磁场，y＜0的区域内存在着沿y轴正方向的匀强电场．一质量为m、电荷量为q的带电粒子从电场中的Q（-2h，-h）点以速度v0水平向右射出，经坐标原点O处射入第I象限，最后以垂直于PN的方向射出磁场．已知MN平行于x轴，N点的坐标为（2h，2h），不计粒子的重力．求：（1）电场强度的大小E；（2）磁感应强度的大小B；（3）粒子在磁场中运动的时间t．3．如图甲所示的控制电子运动装置由偏转电场、偏转磁场组成。
偏转电场处在加有电压U、相距为d的两块水平平行放置的导体板之间，匀强磁场水平宽度一定，竖直长度足够大，其紧靠偏转电场的右边。
大量电子以相同初速度连续不断地沿两板正中间虚线的方向向右射入导体板之间。
当两板间没有加电压时，这些电子通过两板之间的时间为2t0；当两板间加上图乙所示的电压U时，所有电子均能通过电场、穿过磁场，最后打在竖直放置的荧光屏上。
高中物理选修3-1知识点总结习题及答案
物理选修3-11.电荷守恒定律。
2.库仑定律公式：3.电场强度：（定义式、计算式)4.真空点（源）电荷形成的电场5.匀强电场的场强6.电场力：7.电势与电势差：8.电场力做功：9.电势能的变化10.电场力做功与电势能变化11.电容定义式 (定义式,计算式)12.平行板电容器的电容13.电流强度：｛I:电流强度，q:在时间t内通过导体横载面的电量，t:时间｝14.欧姆定律：｛I:导体电流强度(A)，U:导体两端电压(V)，R:导体阻值(Ω)｝15.电阻、电阻定律：｛ρ:电阻率(Ω•m)，L:导体的长度(m)，S:导体横截面积(m2)｝16.闭合电路欧姆定律：｛I:电路中的总电流(A)，E:电源电动势(V)，R:外电路电阻(Ω)，r:电源内阻(Ω)｝17.电功与电功率：，｛W:电功，U:电压，I:电流，t:时间，P:电功率｝18.焦耳定律：｛Q:电热，I:通过导体的电流，R:导体的电阻值，t:通电时间｝19.安培力 (注：I⊥B){B:磁感应强度,F:安培力,I:电流强度,L:导线长度} 洛仑兹力 (注V⊥B)｛f:洛仑兹力，q:带电粒子电量，V:带电粒子速度｝20.在重力忽略不计(不考虑重力)的情况下,带电粒子进入磁场的运动情况：带电粒子沿垂直磁场方向进入磁场:做匀速圆周运动,规律如下f＝；r＝；T＝洛1、电荷既不会创生也不会消灭，它只能从一个物体转移到另一个物体，或者从物体的一个部分转移到另一部分，在转移过程中，电荷的总量保持不变。
2、F＝kQ1Q2/r2 3、B＝F/q 4、E＝kQ/r25、E＝UAB/d 6、F＝qE7、UAB ＝φA-φB，UAB＝WAB/q＝ΔEP减/q 8、WAB＝qUAB＝qEd＝ΔEP减9、ΔEP减＝EPA-EPB10、WAB＝ΔEP减＝qUAB11、C＝Q/U12、C＝εS/（4πkd） 13、I＝q/t 14、I＝U/R15、R＝ρL/S 16、I＝E/(r +R)或E＝Ir+ IR；或E＝U内 +U外；E＝U外+ I r ；17、W＝UIt，P＝UI 18、Q＝I2Rt19、F＝BIL f＝qVB20、F向＝mV2/r或＝mω2r＝或m (2π/T)2r或＝qVB （均可）， mV/qB ， 2πm/qB；。
人教版 高二物理 选修3-1 第三章 磁场 知识点学案(含答案)
磁场复习学案姓名班级主题内容要求考点磁场及描述1．电流的磁场Ⅰ2．磁感应强度，磁感线，地磁场Ⅱ3．磁性材料，分子电流假说Ⅰ磁场对电流的作用力4．磁场对通电直导线的作用，安培力，左手定则Ⅱ5．磁电式电表原理Ⅰ磁场对运动电荷的作用力6．磁场对运动电荷的作用，洛伦兹力，带电粒子在匀强磁场中的运动Ⅱ7．质谱仪，回旋加速器Ⅰ重点本章的重点是：描述磁场特性的基本物理量——磁感应强度，表达磁场对电流和运动电荷作用规律的基本公式和基本定则——安培力公式、洛伦兹力公式和左手定则．难点本章的难点是：磁感应强度的定义、洛伦兹力公式的导出、带电粒子在匀强磁场中的运动以及带电粒子在复合场中运动问题的分析方法等等，是教学中的难点，在教学中要十分注意讨论问题的逻辑和思想方法．热点纵观近几年高考，涉及本章知识点的题目年年都有，考查次数最多的是与洛伦兹力有关的带电粒子在匀强磁场或复合场中的运动，其次是与安培力有关的通电导体在磁场中的加速或平衡问题．一、磁现象天然磁石和人造磁铁都叫做永磁体，它们能吸引铁质物体的性质-叫磁性．如磁铁能吸引铁屑、铁钉等物质．磁体的各部分磁性强弱不同，磁性最强的区域叫磁极．能够自由转动的磁体，静止时指南的磁极叫做南极(S极)，指北的磁极叫做北极(N极)．自然界中的磁体总存在着两个磁极，同名磁极相互排斥，异名磁极相互吸引．二、电流的磁效应丹麦物理学家奥斯特的贡献是发现了电流的磁效应．著名的奥斯特实验是把导线沿南北方向放置在指南的磁针上方，通电时磁针转动．三、磁场磁体与磁体之间、磁体与通电导线之间，以及通电导体与通电导体之间的相互作用是通过磁场发生的．磁体的周围、电流的周围存在磁场．四、地球的磁场地球的地理两极与地磁两极并不重合，因此，磁针并非准确地指向南北，其间有一个夹角，这就是地磁偏角，简称磁偏角．一、磁感应强度的意义描述磁场强弱和方向的物理量，是矢量．二、磁感应强度的方向1．磁感应强度的定义：描述磁场强弱的物理量．2．磁感应强度的方向：小磁针静止时N 所指的方向规定为该点的磁感应强度方向，简称为磁场方向．3．磁感应强度是矢量．三、磁感应强度的大小1．电流元：在物理学中，把很短一段通电导线中的电流I与导线长度L的乘积IL叫做电流元．2．定义：在磁场中垂直于磁场方向的通电直导线所受的磁场力F跟电流I和导线长度L的乘积IL的比值叫做通电导线所在处的磁感应强度，用B来表示．3．定义式：B＝F IL．单位：特斯拉，简称特，符号是T ．1 T＝1N A·m．一、磁感线1．在磁场中画出的一些曲线，曲线上每一点的切线都跟这点的磁感应强度的方向一致．2．在磁体的两极附近，磁场较强，磁感线较密．二、几种常见的磁场1．直线电流的磁场(1)磁感线是围绕电流的一圈圈的外疏内密的同心圆．(2)判断方法：磁感线的方向可以用安培定制（右手螺旋定则）确定．(3)安培定则：右手握住导线，让伸直的拇指所指的方向与电流的方向一致，弯曲四指所指的方向就是磁感线环绕的方向．2．环形电流和通电螺线管的磁场环形电流安培定则的用法：让右手弯曲的四指与环形电流的方向一致，伸直的拇指所指的方向就是环形导线轴线上磁感线的方向．三、安培分子电流假说1．内容：在原子、分子等物质微粒内部，存在着一种环形电流——分子电流，分子电流使每个物质微粒都成为微小的 磁体，它的两侧相当于两个 磁极 ．如图甲所示．2．对有关磁现象的解释(1)磁化：软铁棒未被磁化前，内部分子电流取向 杂乱无章 ，磁场相互抵消，对外界不显磁性，在外界磁铁的磁化下，内部各分子电流 取向一致 ，形成磁极．如图乙所示．(2)失磁：由于激烈的分子热运动或机械运动使分子电流取向变得 杂乱无章 的结果． 四、匀强磁场1．定义：磁感应强度的 大小 、 方向 处处相同的磁场． 2．磁感线特点：匀强磁场的磁感线是一些 间隔相同的平行 直线． 五、磁通量1．定义：设在磁感应强度为B 的匀强磁场中，有一个与磁场方向垂直的平面，面积为S ，则B 与S 的乘积叫做穿过这个面积的 磁通量 ，简称磁通．用字母Φ表示磁通量． 2．定义式： Φ＝BS3．单位： 韦伯 ，简称韦 ，符号Wb ,1 Wb ＝1 T·m 2 ．比较项目磁感线电场线相 似 点意义形象地描述磁场方向和相对强弱而假想的线 形象地描述电场方向和相对强弱而假想的线方向线上各点的切线方向即该点的磁场方向，是磁针N 极受力方向 线上各点的切线方向即该点的电场方向，是正电荷受电场力的方向疏密 表示磁场强弱表示电场强弱特点在空间不相交、不中断 在空间不相交不中断不同点 是闭合曲线静电场中，电场线始于正电荷或无穷远处，止于负电荷或无穷远处，是不闭合的曲线一、安培力的方向1．安培力：磁场对 通电导线 的作用力． 2．方向——遵守左手定则二、几种常见的磁场的分布特点及安培定则 1．常见永磁体的磁场(如图)3．安培力的方向特点：F⊥B，F⊥I，即F垂直于__B和I 决定的平面．安培力大小的计算1．当B与I垂直时，F＝BIL．2．当B与I在同一直线上时，F＝0．电场力安培力研究对象点电荷电流元受力特点正电荷受力方向与电场方向相同，负电荷相反安培力方向与磁场方向和电流方向都垂直判断方法结合电场线方向和电荷正、负判断用左手定则判断一、洛伦兹力1．概念：运动电荷在磁场中受到的力．2．洛伦兹力的方向(1)左手定则：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使四指指向正电荷运动的方向，这时拇指所指的方向就是运动的正电荷在磁场中所受洛伦兹力的方向．(2)负电荷受力方向与正电荷受力方向相反．3．洛伦兹力的大小一般公式：F＝qvB sinθ，其中θ是带电粒子的运动方向与磁场方向的夹角．①当θ＝90°时，即v的方向与B的方向垂直时，F＝qvB，洛伦兹力最大．②当θ＝0°，即v的方向与B的方向平行时，F＝0，洛伦兹力最小．．洛伦兹力的作用效果特点由于洛伦兹力总是垂直于电荷运动方向，因此洛伦兹力总是不做功．它只能改变运动电荷的速度(即动量)的方向，不能改变运动电荷的速度(或动能)的大小电场力洛伦兹力作用对象静止或运动的电荷运动的电荷力的大小F电＝qE，与v无关F洛＝qvB sinα，与v有关，当B与v平行时，F洛＝0力的方向平行于电场方向同时垂直于速度方向和磁场方向对运动电荷的作用效果改变速度大小、方向，对运动电荷做功(除非初、末状态位于同一等势面)只改变运动电荷的速度方向，对运动电荷不做功一、带电粒子在匀强磁场中的运动1．实验探究(1)不加磁场时，电子束的径迹是一条直线(1)洛伦兹力不改变带电粒子速度的大小，或者说洛伦兹力对带电粒子不做功．(2)沿着与磁场垂直的方向射入磁场的带电粒子，在匀强磁场中做圆周运动．洛伦兹力方向总与速度方向垂直，正好起到了提供向心力的作用．一、速度选择器如图所示，粒子所受的电场力FE＝qE，所受的洛伦兹力FB＝qvB，则由匀速运动的条件FE＝FB可得，v＝E/B，即满足比值的粒子都沿直线通过，与粒子的正负无关．除此之外，还应注意以下两点：1．若v＞EB或v＜EB，粒子都将偏离直线运动．粒子若从右侧射入，则不可能匀速通过电磁场，这说明速度选择器不仅对粒子速度的大小有选择，而且对速度的方向也有选择．2．要想使F E与F B始终相反，应将v、B、E三者中任意两个量的方向同时改变，但不能同时改变三个或者任一个方向，否则将破坏速度选择功能．2．加速：带电粒子进入质谱仪的加速电场，由动能定理得：qU ＝12m v2．①二、质谱仪1．原理图：如图所示：3．偏转：带电粒子进入质谱仪的偏转磁场做匀速圆周运动，洛伦兹力提供向心力：Bqv ＝mv2r．②4．半径与质量关系：由①②两式可以求出粒子的半径r、质量m、比荷qm等．其中由r＝1B2mU质量变化．1．构造图：如图所示．回旋加速器的核心部件是两个 D 型盒 ．2．周期：高频交流电的周期与带电粒子在D 形盒中的运动周期 相同．粒子每经过一次加速，其轨道半径就大一些，粒子绕圆周运动的周期 不变 ． 3．最大动能：由qvB ＝mv 2r 和E K ＝12mv 2得E K ＝q 2B 2r 22m ，当r ＝R 时，有最大动能E km ＝q 2B 2R 22m (R 为D 形盒的半径)，即粒子在回旋加速器中获得的最大动能与q 、m 、B 、R 有关，与加速电压无关．(1)磁场的作用带电粒子以某一速度垂直磁场方向进入匀强磁场后，在洛伦兹力作用下做匀速圆周运动，周期T ＝2πmqB ，由此看出其周期与速率、半径均无关，带电粒子每次进入金属盒都运动相等的时间(半个周期)后平行电场方向进入电场，(2)电场的作用回旋加速器两个半圆形金属盒之间的缝隙区域存在周期性变化的并且垂直于两金属盒正对截面的匀强电场，带电粒子经过该区域时被加速． (3)交变电压的周期为保证带电粒子每次经过缝隙时都被加速，使之能量不断提高，需在缝隙两侧加上跟带电粒子在半圆形金属盒中运动周期相同的交变电压． 三、磁流体发电机如图是磁流体发电机，其原理是：等离子体喷入磁场B ，正、负离子在洛伦兹力作用下发生上下偏转而聚集到A 、B 板上，产生电势差．设板间距离为l ，当等离子体以速度v 匀速通过A 、B 板间时，A 、B 板上聚集的电荷最多，板间电势差最大，即为电源电动势．此时离子受力平衡：E 场q ＝Bqv ，即E 场＝Bv ，故电源电动势E ＝E 场l ＝Blv ．三、电磁流量计如图所示，一圆形导管直径为d ，用非磁性材料制成，其中可以导电的液体向左流动，导电流体中的自由电荷(正负离子)在洛伦兹力作用下横向偏转，a 、b 间出现电势差，当自由电荷所受电场力和洛伦兹力平衡时，a 、b 间的电势差就保持稳定，由Bqv ＝U d q ，可得v ＝U Bd ，流量Q ＝Sv ＝πd 24·U Bd ＝πdU4B．、霍尔效应如图所示，厚度为h ，宽度为d 的导体板放在垂直于它的磁感应强度为B 的匀强磁场中．当电流按如图方向通过导体板时，在导体板的上侧面A 和下侧面A ′之间会产生电势差，这种现象称为霍尔效应．实验表明，当磁场不太强时，电势差U 、电流I 和B 的关系为U ＝k IBd，式中的比例系数k 称为霍尔系数．一、带电粒子在匀强磁场中做圆周运动的分析1．带电粒子在磁场中做匀速圆周运动的半径和周期 (1)带电粒子做匀速圆周运动的受力特征： F 洛＝F 向，即qvB ＝m v 2r ，所以轨迹半径r ＝mvqB ．(2)运动的周期：T ＝2πr v ＝2πmqB2．带电粒子在匀强磁场中做圆周(或部分圆周)运动的圆心、半径及时间的确定 (1)圆心的确定．带电粒子进入有界磁场后，其轨迹是一段圆弧，确定圆弧的圆心是解决问题的关键．在解决实际问题中，确定圆心的位置通常有如下两种方法：①已知带电粒子的入射方向和出射方向时，通过入射点和出射点作入射方向和出射方向的垂线，两条垂线的交点即粒子轨迹的圆心，如左下图所示．②已知入射方向和出射点的位置，可以通过入射点作入射方向的垂线，再做入射点和出射点连线的中垂线，两条垂线的交点就是粒子运动轨迹的圆心．如右上图所示． (2)运动半径的确定．做入射点、出射点对应的半径(或圆周上的其他点)，并作适当的辅助线建立直角三角形，利用直角三角形的边角关系结合r ＝mvqB 求解．(3)运动时间的确定．粒子在磁场中运动一周的时间为周期T ＝2πm /qB ，当粒子在有界磁场中运动的圆弧对的圆心角为α时，粒子在有界磁场中运动时间为t＝α360°T或t＝α2π公式t＝α360°T中的α以“度”为单位，公式t＝α2πT中的α以“弧度”为单位，两式中的T为粒子在无界磁场中运动的周期．由以上两式可知，带电粒子在有界磁场中运动的时间随转过的圆心角的增大而增大，与轨迹的长度无关．如图所示，带电粒子射出磁场的速度方向与射入磁场的速度方向间的夹角φ叫做粒子的偏向角．偏向角φ等于入射点与出射点间的圆弧所对应的圆心角α，即φ＝α，如图所示．同时，入射点与出射点间的圆弧对应的圆心角α等于入射点与出射点间的弦与入射速度方向间夹角θ的2倍，即2θ＝α．3．有界磁场的径迹问题．(1)磁场边界的类型如图所示．(2)与磁场边界的关系．①刚好穿出磁场边界的条件是带电粒子在磁场中运动的轨迹与边界相切．②当速度v一定时，弧长(或弦长)越长，圆周角越大，则带电粒子在有界磁场中运动的时间越长．③当速率v变化时，圆周角越大的，运动的时间越长．(3)有界磁场中运动的对称性．①从某一直线边界射入的粒子，从同一边界射出时，速度与边界的夹角相等；②在圆形磁场区域内，沿径向射入的粒子，必沿径向射出．垂直电场线进入匀强电场(不计重力)垂直磁感线进入匀强磁场(不计重力)受力情况恒力F＝Eq；大小、方向不变洛伦兹力F＝Bqv；大小不变，方向随v的改变而改变运动类型类平抛运动匀速圆周运动或其一部分运动轨迹抛物线圆或圆的一部分垂直电场线进入匀强电场(不计重力)垂直磁感线进入匀强磁场(不计重力)轨迹图象求解方法处理横向偏移y 和偏转角φ要通过类平抛运动的规律求解 横向偏移y 和偏转角φ要结合圆的几何关系通过圆周运动的讨论求解 决电磁场问题把握三点：(1)明确电磁场偏转知识及磁场中做圆周运动的对称性知识； (2)画轨迹示意图，明确运动性质； (3)注意两个场中运动的联系．例一、在平面直角坐标xOy 中，第Ⅰ象限存在沿y 轴负方向的匀强电场，第Ⅳ象限存在垂直于坐标平面向外的匀强磁场，磁感应强度为B ．一质量为m 、电荷量为q 的带正电的粒子从y 轴正半轴上的M 点以速度v 0垂直于y 轴射入电场，经x 轴上的N 点与x 轴正方向成θ＝60°角射入磁场，最后从y 轴负半轴上的P 点垂直于y 轴射出磁场，如图所示．不计粒子重力，求(1)M 、N 两点间的电势差UMN ；(2)粒子在磁场中运动的轨道半径r ； (3)粒子从M 点运动到P 点的总时间t ．如图1所示，套在很长的绝缘直棒上带电的小球，其质量为m 、带电荷量为Q ，小球可在棒上滑动，现将此棒竖直放在匀强电场和匀强磁场中，电场强度是E ，磁感应强度是B ，小球与棒的动摩擦因数为μ，求小球由静止沿棒下滑的最大加速度和最大速度．【答案】(1)3m v 22q(2)2m v 0qB(3)(33＋2π)m3qB答案：a max ＝g v max ＝mg ＋μQEμQB。
