模块式风冷冷热水机组样本
风冷模块冷热水机组(热回收)说明书
4)多种基本模块，任意组合
四种基本模块，60KW、70KW 、90KW、105KW，这些模块可以任意组合，组合后的机型基本覆盖所需能量范围。最大可由32模块组合，完全能够替代现有的空气源螺杆机组。且投资费用、运行费用更低，效果更好。
2）机组在搬运移动时应尽量保持上下表面水平，勿倾斜30℃以上；
3）机组可安装于阳台、屋顶或庭院中（基础有承载机组本身重量130%的能力）；
4）机组安装场地须留有足够空间以供散热及提供维修保养人员出入；
5）对于机组管道系统及机组安装均须参考当地的《暖通空调规范》。
4.3安装就位
1.机组就位时可使用吊机、铲车或其他能确保机组平衡，稳定包装箱底框的搬运设备，在搬运过程中，应确保机组垂直平面与水平面之间所夹锐角不小于60℃；
a. 主机运转时，电压波动切勿超过额定电压的±10%。
b. 相间电压之不平衡度不可以大于2%，以免造成三相电流不平衡、压缩机过热等不良现象。
2. 机组必须可靠接地。机组安装底脚及控制箱内的PE接地点同时接地，接地电阻小于4Ω。
3. 现场使用的供电电源线及控制线必须使用铜芯导线，两者分开敷设并加合适的护管。控制线选用截面积为1～1.5mm2的多股铜芯护套线。供电电源线需充分考虑环境温度，穿管情况并根据所选用机组的最大运行电流确定其截面积。
4. 以下元器件需用户或施工安装部门提供：
a.保护功能齐全、整定合适的专用配电柜（箱）。
b.电力容量足够且符合要求的供电电源及截面积合适的电缆线与控制线。
风冷管道式空调机组和模块化风冷冷热水机组产品介绍
环保型-N系列—特点
R410A的综合换热系数比 R407C及R22高20％以上， 同样的冷凝和蒸发面积，其 蒸发温度会提高，冷凝温度 会降低，能效比显著提高。
节能
环保型-N系列—特点
R410A的运行压力高出R22 的50% - 60%，高压力要求 压缩机壳体会造得更厚以经 受更高的运行压力。压缩机 造得厚重，即R410A的运行 噪声比R22压缩机明显地低 上2-4个分贝。
2020年前，中断用于代替特定CFCs的氢氯氟烃 （HCFCs）的生产。
作为可替换的冷媒，含氢氯氟烃（HFCs）发展起 来。HFCs不会破坏臭氧层。新HFC冷媒，诸如R410A 与R407C，现正用于家用空调与中央空调。
环保型-N系列—特点
臭氧层破坏
环保
太阳
平流层
10～60km
臭氧
OO
O
对流层
Cl
强热型-F系列
q 应用背景
集中供热区域15省 人口 5.23亿 家庭 1.44亿
热泵使用区域11省 人口 5.17亿 家庭 1.43亿
强热型-F系列
q 应用背景 现有热泵产品在低温环境下能力衰减大、能效低
现有集中供热方式室内温度难以控制； 热管网投资高、热损大、调节困难；燃煤锅 炉污染较严重；受供热周期的限制；运行费 用偏高，收费管理困难
• 低温环境温度下大幅度提高机组的制热能力， 大大降低辅助电热设备的投入量
风冷柜式空调机组
机组规格：TSA/TSD75-500 VB/VD（P） 冷量范围：19kW-121kW 风量范围：4300-20000m3/h
室外机
室内机
风冷柜式空调机组
系列划分： 压缩机在室外：TSA/TSD75-200VB
约克YCAE风冷冷水模块机组2讲课文档
第二十四页，共45页。
模块式风冷冷水/空气源热泵YCAE---先进微电脑集 中控制器
组网控制：在现场通过简单的通讯线连接，实现就地组网。每一模块都采用上电识别模式，任一模块断电后不影响其它模块的 工作；
•因此我们引进平衡管技术，令多台压缩机 的吸气压力保持一致，令润滑油平均分布在 每台压缩机中。
模块式风冷冷水/空气源热泵YCAE---压缩机
第十五页，共45页。
•必须通过所有可靠性测试
模块式风冷冷水/空气源热泵YCAE---压缩机
多压缩机多回路设计，具有多级能量可调能力 ，同时可降低启动电流，减少电力投资，亦可 确保一个系统发生故障时，机组可继续运转。
第四十页，共45页。
对手比较—占地面积
第四十一页，共45页。
YCAE占地面积较小，安装方面具有一定的优势
对手比较—高度
第四十二页，共45页。
YCAE机组高度适中
对手比较---型号
虽然约克只提供两个模块，但由 于不同模块也可自由拼接，可选冷 量较多，而多数对手只可同冷量拼
接，所以实际型号反而较少。
约克YCAE风冷冷水模块机组
第一页，共45页。
优选约克YCAE风冷冷水模块机组
第二页，共45页。
目录
约克商用单元Байду номын сангаас产品定位
约克商用单元机家族中的新成员--- YCAE介绍
命名规则 基本参数 部件特点 产品特点 对手比较
第三页，共45页。
约克商用单元式机组定位
模块化风冷式冷热水机组性能说明TCA-CCA 09ok

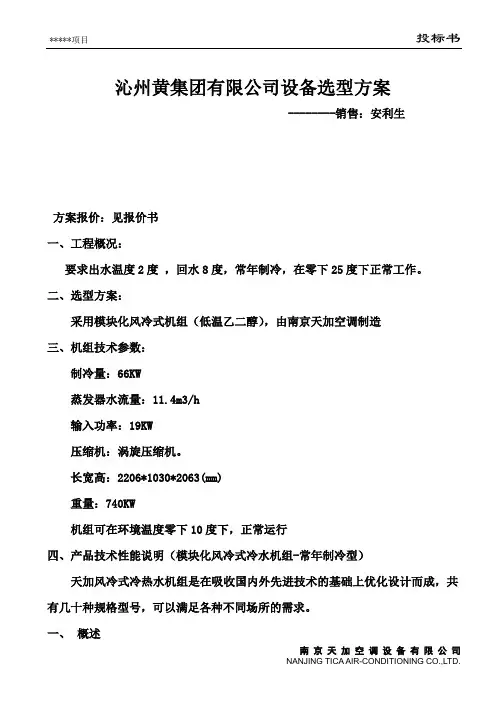

沁州黄集团有限公司设备选型方案--------销售：安利生方案报价：见报价书一、工程概况：要求出水温度2度，回水8度，常年制冷，在零下25度下正常工作。
二、选型方案：采用模块化风冷式机组（低温乙二醇），由南京天加空调制造三、机组技术参数：制冷量：66KW蒸发器水流量：11.4m3/h输入功率：19KW压缩机：涡旋压缩机。
长宽高：2206*1030*2063(mm)重量：740KW机组可在环境温度零下10度下，正常运行四、产品技术性能说明（模块化风冷式冷水机组-常年制冷型）天加风冷式冷热水机组是在吸收国内外先进技术的基础上优化设计而成，共有几十种规格型号，可以满足各种不同场所的需求。
一、概述1、风冷式冷水机组常年制冷型的性能参数、尺寸及其他技术要求符合相关规范的规定，生产管理符合ISO9001，ISO14001的要求。
2、机组的安全性能符合国家安全认证的要求。
3、所有产品都获得国家工业产品生产许可证书。
4、除电气元器件、轴承、密封圈及转动部件可能在正常寿命期间更换外，其余的材料和部件均可在正常情况下运行20年。
5、风冷式冷水机组包括工厂内装配生产的压缩机、热交换器、气液分离器、膨胀阀、制冷系统连接铜管、风机、电气元器件、钣金件及其它部件等。
6、该模块冷水机组经过特殊技术处理，可以在环境温度-10到46度全天候运行；冷冻水侧最高进水温度35度。
7、冷凝风扇采用进口高精度调速器来控制转速，调速器通过采集制冷系统的压力信号，根据事先设定的参数，全自动调节电机的转速，达到节能、稳定制冷系统压力、提高制冷效率。
8、单冷机组，在同行都采用普通铝箔控制成本的时候，天加模块机组仍然采用亲水铝，提高换热器传热性能，提高机组能效，为用户降低运行费用。
9、机组采用的全封闭式涡旋压缩机，使机组的运行更加可靠、耐久，故障率大大降低。
10、高效热交换器，焊接及检测工艺可靠、无泄漏，确保机组在可靠、经济的状态下运行。
11、钣金件的内外表面全部进行防腐喷塑处理，附着力强，不易变色，美观大方，经久耐用，面板易于拆卸以方便机组内部进行维护。
风冷冷(热)水机组(模块机)的安装使用与注意事项
2、试压无漏后进行全面保温。
3、穿墙套管与保温水管间填充柔性的不燃材料。 4、阀门、过滤器及法兰部位单独保温以便拆卸
• 法兰盖：最末端机组在安装时所需的水管接口法兰盖如下图所示：
管道防护
对于在露天的冷热水管道还要进行保温层的防护，可以用镀锌铁皮或铝箔进行包裹防护。至 此水管施工就完成了。可以进行下一步机组配电和通讯施工。
• 系统连接图：
• 为避免环境温度变化时引起系统管路内压力过大而导致管道破裂，以及防止管道内气锤的产生，在管道系统上增 加一压力式水箱。 • 补水压力可根据现场情况调整。
• 自动排气阀的正确安装：
配电及通讯
• 电源线：
• 模块机电源线规格按照说明书要求选取，工程上还需要专门制作一个电气箱，用来安装辅助电加热和 水泵的交流接触器。各模块电源是单独控制的，方便机组管理及维修。
• 水泵的控制：
通讯线：
• 不论哪个模块工作，水泵都是工作的。
模块间通讯线串接起来。
• 主模块的这几个端子分别控制辅助电加热、水泵，还有连接水流开关。
• 主机安装还有考虑与周围物体的距离，距离太 近会影响换热。总体要求是通风良好、有足够 的维修空间。
• 这个案例说明机组与房顶距离太近，造成排出 的热空气形成循环，结果会导致出现高压保护。
• 规范要求距离房顶不小于3米，距离前后物体不 小于2米，机组之间不小于1米。
另外，要求机组有一定的防护措施，以防人为破坏。
• 机组调试：
在以上条件都确认无误之后，逐台进行开机调试，然后全开观察机组运行数据。
• 调试记录：
• 下面我们给出一个R22机组在制冷模式下正常运行的数据，供大家参考，比 如65模块机，根据当时的进出水温度、环境温度，给出了正常运行时的高低 压力，以及电流参考值。
清华同方风冷冷水(热泵)机组样本
环境和职业健康安全三大管理体系标准（三标一体）认证，2008年，被住建部评为“国家可再生能源建筑应用产业化无锡生产基地地 点：江苏无锡©占地面积：200000平米廊坊生产基地地 点：河北廊坊占地面积：400000平米暖通空调设计规范全国各省市冬、夏季空气调节室外计算参数我国幅员辽阔，地形复杂，高差悬殊，因而具有多种多样的气候类型。
由南向北依次是热带、亚热带，温暖带、中温带、寒温暖带，此外还有一个青藏高原垂直温带。
南北各地气温相差十分悬殊。
我国冬季南北温差大。
夏季，全国普遍高温，南北温差较小。
各地降水存在着地区分布和时间分配不均匀，东部多，西部少，南方雨季长，北方雨季短。
黄河流域地区，四季分明，夏季炎热多雨，冬季寒冷干燥，春秋两季短暂，四季多风沙。
长江流域地区，夏季闷热潮湿，冬季寒冷潮湿。
长江流域以南地区，夏季较长，且多暴雨，冬季温暖不见霜雪。
风冷冷水（热泵）机组直接与空气进行热交换，效率受气候影响较大，尤其是冬季，如果以一种模式来制热，肯定不能满足不同地区的实际需求。
清华同方中央空调设计制造出多种系列的风冷冷水（热泵）产品，针对不同的气候特点使用不同系列的产品，能使用户获得最满意的空调效果。
省城市 冬季空气调节 夏季空气调节室外计算温度 室外计算温度重庆 2℃ 36.5℃浙江省舟山 -2℃ 32.0℃衢州 -2℃ 35.8℃温州 1℃ 32.8℃福建省福州 4℃ 35.2℃ 厦门 6℃ 33.4℃漳州 6℃ 34.9℃永安 1℃ 35.7℃江西省德行 0℃ 36.0℃上饶 1℃ 35.9℃ 萍乡 0℃ 35.4℃吉安 -1℃ 36.1℃赣州 0℃ 35.4℃湖北省 宜昌 -2℃ 35.8℃恩施 0℃ 34.2℃湖南省株洲 -2℃ 35.1℃衡阳 -2℃ 36.0℃零陵 -2℃ 35.0℃广东省广州 5℃ 33.5℃韶关 2℃ 35.4℃ 汕头 6℃ 32.8℃湛江 7℃ 33.7℃海口 10℃ 34.5℃广西南宁 5℃ 34.2℃ 桂林 0℃ 33.9℃柳州 2℃ 34.5℃北海 6℃ 32.4℃四川成都 1℃ 31.6℃广元 0℃ 33.3℃ 南充 1℃ 36.5℃宜宾 2℃ 33.2℃西昌 2℃ 30.2℃云南 昆明 1℃ 25.8℃ 丽江 1℃ 25.1℃冬季空气调节室外计算温度-3℃以上的城市省城市 冬季空气调节 夏季空气调节室外计算温度 室外计算温度上海市 -4℃ 34.0℃江苏省 南京市 -6℃ 35.0℃南通市 -5℃ 33.0℃浙江省杭州 -4℃ 35.7℃ 宁波 -3℃ 34.5℃金华 -3℃ 36.4℃安徽省合肥 -7℃ 35.0℃ 蚌埠 -7℃ 35.6℃安庆 -5℃ 35.0℃江西省九江 -3℃ 36.4℃ 景德镇 -3℃ 36.0℃南昌 -3℃ 35.6℃河南省郑州 -7℃ 35.6℃洛阳 -7℃ 35.9℃开封 -7℃ 35.6℃ 三门峡 -7℃ 35.2℃信阳 -7℃ 35.1℃平顶山 -7℃ 35.5℃驻马店 -7℃ 35.5℃湖北省武汉 -5℃ 35.2℃ 江陵 -4℃ 34.6℃黄石 -4℃ 35.7℃湖南省长沙 -3℃ 35.8℃ 岳阳 -4℃ 34.1℃常德 -3℃ 35.3℃邵阳 -3℃ 34.8℃贵州贵阳 -3℃ 30.0℃ 遵义 -3℃ 31.7℃威宁 -7℃ 24.5℃安顺 -4℃ 27.3℃云南昭通 -6℃ 27.1℃陕西省 汉中 -3℃ 32.4℃冬季空气调节室外计算温度-8℃~-3℃（含-3℃）之间的城市因为温度冬季空气调节室外计算温度-20℃~-8℃（含-8℃）之间的城市省城市 冬季空气调节 夏季空气调节室外计算温度 室外计算温度北京市 -12℃ 33.2℃天津市 -11℃ 33.4℃唐山 -12℃ 32.7℃保定 -11℃ 34.8℃ 石家庄 -11℃ 35.1℃邢台 -11℃ 35.0℃承德 -17℃ 32.3℃张家口 -18℃ 31.6℃山西省太原 -15℃ 31.2℃阳泉 -13℃ 32.5℃运城 -9℃ 35.5℃辽宁省 大连 -14℃ 28.4℃锦州 -17℃ 31.0℃江苏省徐州 -8℃ 34.8℃山东省济南 -10℃ 34.8℃ 青岛 -9℃ 29.0℃淄博 -12℃ 34.7℃潍坊 -11℃ 34.0℃河南省安阳 -10℃ 35.0℃新乡 -8℃ 35.1℃商丘 -9℃ 35.1℃西藏拉萨 -8℃ 22.8℃陕西省延安 -15℃ 32.1℃ 宝鸡 -8℃ 33.7℃西安 -8℃ 35.2℃榆林 -19℃ 31.6℃甘肃省 敦煌 -17℃ 34.1℃酒泉 -19℃ 30.0℃青海 西宁 -15℃ 25.9℃格尔木 -18℃ 26.6℃宁夏 银川 -18℃ 30.6℃ 石嘴山 -18℃ 31.5℃注： ◎ 各地区根据不同使用环境、用途选用适合的机型；◎ L、S、Z型热泵适用工作环境-8--+45℃；◎ U型热泵适用工作环境-12—+45℃及高湿地区；◎ DS型热泵适用工作环境-20—+45℃及高湿地区。
风冷模块冷热水机组(热回收)说明书
◎接通电源，先让空调器预热。
根据用户的要求，为用户安装遥控器安装架。安装架的位置必须满足遥控信号顺利传送到室外机的要求。
用遥控控制空调器做制冷运行，按照安装及使用手册检查下列各项：
◎遥控器开关是否正常。
◎遥控器各项功能键是否正常。
◎导风板运动是否正常。
◎室温调节是否正常。
◎指示灯是否正常发亮。
水流开关的接线处：水流开关JPX12接线插头为附件，水流开关接好后，确认拨码开关XSW100上的对应的X12屏蔽信号取消，即拨为OFF（特别注意）
c.需要通过全智能型水机开关控制器进行操作注意事项：电脑板的XSW100的X15：为ON时，开关控制器起作用，为OFF时集中控制器起作用。
开关控制器背面接线：
警告：500兆欧表测量时不要触及控制器的弱电部分。最好测量前先将其连接线明显断开。不正确的测量将引起严重的损坏。
6．引入符合要求的供电电源线，在认真检查无误后通电，通电后检查是否相序保护（外机电脑板报警三声为相序保护），若保护则调整供电电源相序（任意调换两相），同时要注意压缩机的相序。
警告：涡旋压缩机不允许反转，出厂时压缩机电源已调整好，请勿单独调整压缩机的电源相序。
1.2 机组特点
1)数码变容量节能又舒适
采用当今空调领域最先进的数码变容量技术，由单元模块任意组合而成。各台主机由多个压缩机组成，容量能够根据室内负荷自动调节，既提高了舒适度，又最大限度地节能。
2) 采用新型专利螺旋流高效壳管换热器
采用新型专利高效壳管换热器，铜管为内螺纹铜管，确保制冷剂处于紊流状态，壳程内的水螺旋流动，同样确保水在壳程完全紊流，使换热更充分。
1107
1128
高（mm）
1720
海尔风冷模块式冷热水机组产品特点介绍
风冷涡旋机组特点描述1、产品系列LSQWRF33/DLSQWRF33/CLSQW(R)F65/CLSQWRF65/DLSQWRF130/CLSQWRF130/DLSQWRF186/CLSQWRF240/CLSQWRF316/C2、外观结构图LSQW（R）F65/C LSQWRF65/DLSQWRF33/CLSQWRF33/D3、产品新技术概述风冷涡旋使用多压机并联，空气侧换热换热器采用高效换热管+裂隙翅片，水侧换热器采用U形管和板式换热器较普通干式蒸发器，热贯流率高30%，节流采用热力膨胀阀控制，运行平稳。
主要采用以下新技术：1）精确传热计算技术建立传热计算模型，通过获取换热管传热系数和单位长度损失测试，根据一定冷量选配通过不同风量、不同换热面积来优化迎面风速和冷凝温度，使冷凝器在实际应用发挥最大换热能力。
2) 储液罐、气分自制的应用工厂具有压力容器自制资质，每一台机组均用国内先进设计仪器加工制造，确保加工精度和清洁度。
3）压机并联技术通过多台压机并联和不同回路数，可以满足较大冷量，在负荷小的季节可以根据出水温度变化减少系统回路数运行，实现空调系统部分能量调节，提高部分负荷系统运行效率，达到节能目的。
4）可靠回油技术186/C采用油分及均等吸气配管损失保证回油可靠，通过不同极端工况验证回油100%可靠，其它采用静态系统回油，压缩机油池和低压腔相连，通过压缩机下部一根细连接管确保油平衡，吸气配管设计均等压力降。
5）独立制热除霜系统制热开机方式为共用风道同开同停，当一个风道进入除霜条件时，另一风道仍采用制热运行，减少出水温度变化下降，提高用户使用舒适度。
4、产品特点介绍1）全优设计，高效节能● 独立多回路设计，实现能量阶梯利用：单模块采用独立多回路系统设计；实现涡旋压缩机有节调节，部分符合效率（IPLV）有效提高。
● 水侧换热器为壳管式换热器，全优化设计、结构合理、运行可靠并大大提高换热效果。
● 空气侧换热器采用加大型设计，加大传热面积，降低传热温差。
风冷模块冷热水机组恒温恒湿机解析
目录一、概述....................................................................................................................................................................................... -2 -1.1产品简介...................................................................................................................................................................................... -2 -1.2机组特点...................................................................................................................................................................................... -2 -1.3型号命名...................................................................................................................................................................................... -3 -二、水机管路系统图 (5)三、电气原理图................................................................................................................................................................................ -6 -四、机组安装.................................................................................................................................................................................... -7 -4.1系统连接图 .............................................................................................................................................................................. -7 -4.2前期准备工作............................................................................................................................................................................. -7 -4.3安装就位...................................................................................................................................................................................... -7 - （SAC-15MHT安装尺寸图）..................................................................................................................................................... -8 -五、电气安装、操作与使用........................................................................................................................................................... -8 -5.2电气操作与使用................................................................................................................................................................. -9 -六、试运行............................................................................................................................................................................... -10 -七、调试说明 .......................................................................................................................................................................... -11 -八、操作器使用说明............................................................................................................................................................. -13 -8.1 功能概述 .................................................................................................................................................................................. -13 -8.2管理主机操作器使用说明.................................................................................................................................................... -13 -九、恒温恒湿控制器使用说明 ....................................................................................................................................................... -18 -1、控制板输入........................................................................................................................................................................... -19 -◊环境温度..................................................................................................................................................................................... -19 -◊媒体温度..................................................................................................................................................................................... -19 -◊媒体湿度..................................................................................................................................................................................... -19 -2、控制板输出：....................................................................................................................................................................... -19 -◊制冷阀......................................................................................................................................................................................... -19 -◊加热阀......................................................................................................................................................................................... -19 -◊风机 ............................................................................................................................................................................................. -19 -◊加湿阀........................................................................................................................................................................................ -19 -十、加湿控制器电极控制主板介绍................................................................................................................................................ -24 - 十-一、维护保养............................................................................................................................................................................... -26 - 十二、售后保修................................................................................................................................................................................. -28 -、概述1.1产品简介风冷模块冷热水机组广泛适用于办公楼、别墅、厂房、医院、宾馆以及娱乐场所等各行各业不同规模工程中，而且市场占有率一直居高不下，皆因其有诸多优点：模块机组夏季供冷，冬季供热，还可以间隙供应热水，不需另设锅炉房；主机安装在屋顶，可省去冷冻机房的投资，避免冷却水的保养及“军团菌”的困扰；COP直较高，自动化程度高。
B系列模块式风冷冷(热)水机组
MB系列模块式风冷冷（热）水机组一、产品特点1、产品特点模块式风冷冷（热）水机组广泛应用于新建和改建的大小工业与民用建筑空调工程，如宾馆、公寓、酒店、餐厅、办公大楼、购物商场、影剧院、体育馆、厂房及医院等。
对噪音和周围环境有较高要求、不便安装冷却塔的工程，模块式风冷冷（热）水机组更是您理想的选择。
M（Na）B系列模块式风冷冷（热）水机组可组合多个单元模块，各单元模块的结构形式、性能可以相同，也可以不同，每个单元模块的名义制冷量不同，有35kW，45kW ，65kW，80kW，130kW和160kW可选。
每个单元模块有两个完全独立的制冷系统，通过组合1～8个相同或不同的单元模块，机组形成制冷量在35～1280kW范围的系列产品。
M（Na）B系列模块式风冷冷（热）水机组有以下主要特点：◆高效节能：产品首批获得国家冷水机组节能认证证书。
◆环保冷媒：可选用R410A环保冷媒，传热性能好、压力损失小、温度滑移小，对臭氧层破坏系统为0。
◆任一模块主控设计：连接在一起的机组，任何一台只要轻轻地插上手操器，都可以作为主模块，与其他机组通讯，协调整个系统按需工作。
这是格力模块机专利技术之一，其他厂家的产品只能以固定机组作为主模块，如果主模块损坏，则整个系统不能正常工作，调试和维护都不方便。
◆热气直通结构：蒸发器底部直通高温排气，既可以防止蒸发器底部融霜水结成冰，又可以加强蒸发器在低温工况下的蒸发量，加强机组的低温制热性能。
这是格力模块机专利技术之二,该项技术能够加强机组低温制热的稳定性，拓宽机组低温制热的工况范围，使机组可以在低至-15℃温度下稳定制热。
◆适时智能化霜模式：跳过传统的定期化霜方式，根据不同工况下结霜对系统的影响，通过大量数据分析，开发出全新的适时智能化霜模式，使机组能够智能判断蒸发器上是否有霜，这样需要化霜时化霜，没有霜的时候持续制热不启动化霜；大大加强了低温高湿工况下制热的可靠性，同时可以将低温无霜工况的平均制热量相对于传统定期除霜模式提高13.6％左右。
