景观施工图设计规范
整理ppt
10
9 园林景观设计 -1
图纸封面及图框
图纸封面应包含项目名称、设计阶段、设计出图单位、出图时间及出图版本。
整理ppt
CONTINUOUS 0.12 用于铺装、剖面等的图例图案填充
DASH
0.12 用于等高线的绘制
7 CONTINUOUS 0.2 用于标注等高线数值
33 7 3 7 3 7 3 7 8 33 4 8 2
4
8
默认
DASH CONTINUOUS CONTINUOUS CONTINUOUS CONTINUOUS CONTINUOUS CONTINUOUS CONTINUOUS CONTINUOUS CONTINUOUS CONTINUOUS CONTINUOUS CONTINUOUS
施工工艺及施工操作规程 园林、建筑、结构、给排水、 电气等相关规范
整理ppt
6
5 园林景观设计
施工图设计的主要内容
标明平面位置尺寸，竖向，放线依据，工 程做法，植物种类、规格、数量、位置， 综合管线的路由、管径及设备选型，能进 行工程预算。
整理ppt
7
6 园林景观设计
施工图设计的主要图纸
总平面图；放线图；竖向图；索引平面； 道路铺装及做法详图；建筑、构筑物详图； 种植设计图；园林结构图；园林水专业图； 园林电气图。
整理ppt
8
7 园林景观设计
图纸版本
A 第一次图版本号为 B 第二次图版本号为 C 第三次图版本号为
整理ppt
9
8 园林景观设计
图纸幅面
幅面代号
A0
A1
A2
A3
A4
尺寸代号
B x L 841x1189 594x841 420x594 297x420 210x297
C
10
5
A
25
注表中尺寸单位为毫米（mm）。加长图幅为标准图框根据图纸内容需要在长
土黄 白 绿 白 绿 白 绿 白 灰
土黄 青 灰 黄
0-剖线
青
0-辅助线 其他
灰 默认
笔号
随层
随层 7 1 2 8 5 4 33 8 8
线型
线宽
说
明
系统设置层，无法删除，用于插底图及制
CONTINUOUS 0.18 作图块（图块插入后按其性质转入其它层 中）。
CONTINUOUS 0.18 系统设置的层，无法删除，为不打印图层。
2号 黄色 0.18mm 看线，图中应小于中实线的图形线。
3号 绿色 0.2mm 标注线、剖断线、对称线等。
7号 白色 0.2mm 文字标注
8号 灰色 0.12mm 填充线、网格（线型为DASH）
1号 红色 0.12mm 道路中心线（线型为CENTER）
其他色号 0.20mm 所有其他色号的线
整理ppt
CONTINUOUS 0.2 用于插入的建筑线形
CENTER 0.12 用于图形中的中心线
CONTINUOUS 0.18 用于平面图中道路边线
CONTINUOUS 0.12 用于道牙
CONTINUOUS 0.25 用于水体边界线
CONTINUOUS 0.25 用于总图及详图平面中构筑物轮廓线
CONTINUOUS 0.09 用于铺装设计中主要分隔线
施工图的设计文件要完整，内容、深度要符合要 求，图纸要准确清晰，整个文件要经过严格校审， 避免
“错、漏、碰、缺”
深化设计+精细施工=完美工程
整理ppt
5
4 园林景观设计
规范性引用文件
GB/T 50103-2001 总图制图标准 GB/T 50001-2001 房屋建筑制图统一标准 CJJ/T 91-2002 园林基本术语标准 CJJ/T 85-2002 城市绿地分类标准
11
9 园林景观设计 -2
图纸封面及图框
委托单位填写甲方名称 工程项目名称填写工程名称 图纸签发参考填写图纸签发的张号、比例、日期 图名填写本张图纸的名称 签名区
审定 项目负责人 审核 校对 专业负责人 设计 制图
整理ppt
12
10 园林景观设计
绘图比例
选定图幅后，根据本张图纸要表达的内容选定绘图比例。
景观施工图设计规范
整理ppt
1
目录 CONTENTS
目的 工作目标 施工图设计总要求 规范引用文件 施工图设计的主要内容 施工图设计的主要图纸 图纸版本 图纸幅面 图纸封面及图框 绘图比例
图形线 图层 字体
符号标注 尺寸标注 常用图例 施工图绘制前的准备工作 各主要图纸要求 出图编号说明
结束语
整理ppt
14
12 园林景观设计
图层
整理ppt
图层名 颜 色
0
随层
Defpoints 0-建筑 0-中心线 0-道路 0-道牙 0-水体 0-小品轮廓 0-铺装分隔 0-图案填充 0-等高线
随层 白 红 黄 灰 蓝 青
土黄 灰 灰
0-等高线标注 白
0-网格 0-网格文字 0-乔木 0-乔木标注 0-灌木 0-灌木标注 0-地被 0-地被标注 0-地被填充 0-配景 0-灯具 0-雨水口 0-看线
2
1 园林景观设计
目的为使项目设计满足景观舒适、 造价经济、管理安全、 维修方便 设 的要求，提高园林景观 计质量和品质
整理ppt
3
2 园林景观设计
工作目标
规范化有效提高设计的工作质量 标准化提高设计的工作效率 网络化便于网络上规范化管理和成果的共享
整理ppt
4
3 园林景观设计
施工图设计总要求
CONTINUOUS
CONTINUOUS
默认
0.09 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.12 0.09 0.25 0.12 0.18
0.25
0.12
默认
用于网格放线线形 用于标注网格文字 用于乔木图形线 用于标注乔木文字 用于灌木图形线 用于标注灌木文字 用于地被图形线 用于标注地被文字 用于地被填充 用于详图中人物、汽车等配景 用于灯具的绘制 用于雨水口的绘制 用于详图中看线 用于平、剖面图中被剖切到的主要部分的 轮廓线 用于作图过程中设置的辅助线，出图时关 闭此层。
注总平面图、索引图、分区图原则取1：300
整理ppt
13
11 园林景观设计
色号 颜色 线宽
用途
用于图形提示性线条，如：立剖面中的 6号 洋红 0.50mm 地坪线。
图形线 建筑平面、立面外轮廓线。 5号 蓝色 0.25mm 水系外轮廓线
剖切线，如：平、剖面图中被剖切到的
配件）的轮廓线，构造详 图中被剖切的主要部分的轮廓线。
浅谈园林景观施工图设计的方法与注意事项
浅谈园林景观施工图设计的方法与注意事项摘要：园林景观施工图设计内容的可实施性，对于园林景观施工而言意义重大。
现在随着城市现代化的发展，施工设计人员需要考虑园林景观与施工图之间的关联性，探讨园林景观，分析施工图纸设置要点，掌握影响园林景观施工的因素，做好相关事项的防范工作，来提升施工作业水平。
关键词：园林景观施工项目图纸设计因素一，园林景观施工图设计的方法1.施工图设计流程1.1准备工作设计人员要充分理解方案设计的思想和原则。
施工图设计师要具有一定的业务能力，要读懂方案中的设计意图，设计思路，设计风格。
一个园林施工图设计师要在景观审美能力和景观修养做到与方案设计师同步。
尽最大的能力还原方案本质，对园林的后续建设和实施提供有力保证。
作为一个施工图设计师要充分的了解方案设置的主旨场地的竖向关系以及空间关系和区域的主题, 还有设计节奏, 景观小品的含义等等。
施工图设计开始前，要收集相关项目的资料进行场地的分析。
认真开展准备工作，这是保证设计顺利完成，并满足人们要求的基础。
（1)要有相关部门所下发的现状图纸, 这当中要包括现状场地的标高规划路线的标高规划建筑位置等等。
(2)要有市政管网综合的施工图纸, 这其中要包括建设单位所提供的与本专业相关的, 生活用水管, 污水管等地下管网的位置图。
(3)还要有建筑专业的建筑总平面图和建筑单体设计图。
要根据这些资料充分的去了解场地的排水方向以及竖向的关系。
还要分析建筑总平面图的内容是否与景观方案设计产生矛盾。
当发现问题时要及时的与相关专业的人员沟通, 这样就会使得所搜集的资料成为景观设计图绘制的合理的根据。
设计人员应时刻牢记设计理念，在施工图设计开始前，应在现场认真进行地质勘察，并有目的性和针对性地考虑会对工程建设质量造成影响的所有因素，然后把考虑的结果都纳入至实际设计工作，从而保证设计结果的有效性与合理性。
做好这系列准备工作是为了给后续工作的开展奠定基础。
1.2 设计内容在施工图设计过程中，明确方案后，需要以方案具体内容为要求，要求全体设计人员认真遵循标准的设计流程及制度要求，以此有目的性地开展后续设计活动。
《景观施工图设计》课程标准
《景观施工图设计》课程标准1课程基本信息课程名称景观施工图设计适用专业园林工程技术专业、风景园林设计课程类别必修课总学时40学分4考核性质考查编者审核人2课程定位本课程是园林工程技术专业一门专业核心课程，本课程的学习以掌握园林行业中施工图绘图员岗位所需要的技能为目标，为学生在进人实际工作岗位之前进行系统性的实训，规范景观施工图设计绘图，为进入园林企业顶岗实习作准备。
3课程目标3.1能力目标：通过综合实训，掌握景观施工图绘制方法，能独立完成景观中土建、绿化等专业的全套施工图绘制。
3.2知识目标：掌握景观施工图绘制中各专业的施工工艺与构造做法，包括园路铺装、园林植物种植、给排水工程、园林电器照明工程、园林建筑小品等。
3.3职业素质目标：图纸能完全达到企业标准；要有与同组同学团结合作的能力具有团队精神；具有吃苦耐劳的精神，要有一切以工作为重的工作态度。
4课程设计基于工作过程，以工作任务模块为中心构建项目课程体系，彻底打破学科课程体系的设计思路。
通过分析景观施工图设计员岗位工作，将岗位工作分为总图与详图两大模块，各大模块又依据工作过程形成一定的工作项目，每个工作项目则由若干个工作任务构成，通过学习各类工作任务从而将该工作过程中的技能牢牢掌握。
同时在内容编排上将《景观施工图设计》的基本知识、基本原理、基本技能循序渐进地融入项目之中，并通过工作任务的分析与完成，全面而合理地覆盖课程所涉及的理论知识与实践知识，也就是说，先获取技能，再体验知识。
其编排依据是该职业所特有的工作任务逻辑关系而不是知识关系。
依据工作任务完成的需要、职业学校学生的学习特点和职业能力形成的规律，按照“学历证书与职业资格证书嵌入式”的设计要求，确定课程的知识、技能等内容，提高学生的就业能力。
5内容标准及实施建议表1课题安排表6考核要求课程成绩是由各单项模块任务评价成绩，依据百分比例换算之和，为课程总成绩。
各模块任务的评价主要是以过程性评价和结果性评价相结合。
园林施工图
西昌学院园艺 系 园林制
• 2．基础平面图绘制方法 • (1)确定定位轴。 • (2)绘制基础轮廓线。 • (3)进行尺寸标注和文字注释。
西昌学院园艺 系 园林制
(二)基础详图
• 1．基础详图绘制内容 • (1)图名(或基础代号)，比例，文字说明。 • (2)基础断面图中轴线及其编号。 • (3)基础断面形状、大小、材料以及配筋。 • (4)基础梁和基础圈梁的截面尺寸及配筋。 • (5)基础圈梁与构造柱的连接作法。 • (6)基础断面的详细尺寸和室内外地面、基础垫
层底面的标高。 • (7)防潮层的位置和作法。
西昌学院园艺 系 园林制
• 2．基础详图绘制要求 • 基础剖切断面轮廓线用粗实线绘制，并
填充材料图例。 • 在基础详图中还应标注出基础各部分(如
基础墙、柱、基础垫层等)的详细尺寸、 钢筋尺寸以及室内外地面标高和基础垫 层底面(基础埋置深度)的标高。
西昌学院园艺 系 园林制
架立筋的标注， • (2)标注钢筋的直径和间距，用于梁内箍筋和板
• 给排水施工图就是表现整个给排水管线 、设备、设施的组合安装形式，作为给 排水工程施工的依据。
西昌学院园艺 系 园林制
• 给排水施工图的组成
• 1．管线总平面图，包括：(1)图名、指北 针、比例、文字说明以及图例表。(2) 确 定管线的平面位置，供水点或者排水口 的位置。 (3) 符号表示阀门井、检查井等 ，并标注坐标和井口标高。
西昌学院园艺 系 园林制
第二节 园林工程施工图
• 一、施工总平面图 • 施工总平面图包括的内容： • 1．指北针、比例尺、文字说明、名称标注、图例表。 • 2．道路、铺装的位置、尺度、主要点的坐标、标高以
园林景观施工图设计的方法与注意事项
园林景观施工图设计的方法与注意事项摘要：随着城市化的发展，人们对园林景观的重视程度越来越高，它不仅能美化城市面貌，还能净化城市空气。
园林景观施工图的设计是其施工工作的重要组成部分，但园林景观能否发挥良好效果，还要通过科学、合理的施工图设计，使园林景观更好地为城市服务。
本文主要阐述了园林景观施工图的设计方法，分析了设计过程中的注意事项，为园林景观的建设奠定了基础。
关键词：园林景观；景观施工图；施工图设计；设计方法引言园林景观施工图设计是一项实践性较强的综合性工作，其设计方法及注意事项的特殊性不言而喻。
该项课题的研究，将会更好地提升对景观施工图设计方法的分析与掌控力度，从而通过合理化的措施与途径，进一步优化该项设计工作的最终整体效果。
一、园林景观施工图设计的方法分析1.1做好施工图设计前期工作在园林景观施工图设计开始前最为重要的一个环节就是设计方案交底工作，主要是由于园林景观施工图设计中承载着人们对于园林景观的美好期望和个性化需求，但是部分设计单位因为时间过于紧迫，在交底过程中仅仅提供了一份设计平面图及几幅效果图，便要求立即开展施工图设计工作，而忽视了扩大初步设计这一环节的重要性。
因为提供的设计方案不够具体，对于施工图的设计只能够在原有的基础上进行加工，导致施工图设计不达标，与整个园林景观的设计效果不相符，这样就为后期的施工带来严重的影响。
为了能将人们的设计理念落实到实处，需要在园林景观施工图设计前做好施工现场的地质勘察工作，有针对性考量影响工程建设质量的因素，并将这种考量纳入到具体施工图设计中，促使施工图设计更加合理有效。
1.2园林景观施工图设计的主要内容园林景观施工图设计中，主要是强调在确定设计方案后，根据设计方案内容和要求，要求设计人员严格遵循设计流程和制度要求，有针对性的实现对施工图的设计活动。
一般情况下，在园林景观施工图设计中，需要充分考虑到工程总平面和园林景观竖向布置图的设计。
同时，在园林景观施工图设计中，由于施工图设计需要体现在后续工程实际施工活动中，所以，需要充分考虑到园林景观结构和给排水结构设计，综合考量影响园林景观施工图设计合理性的因素。

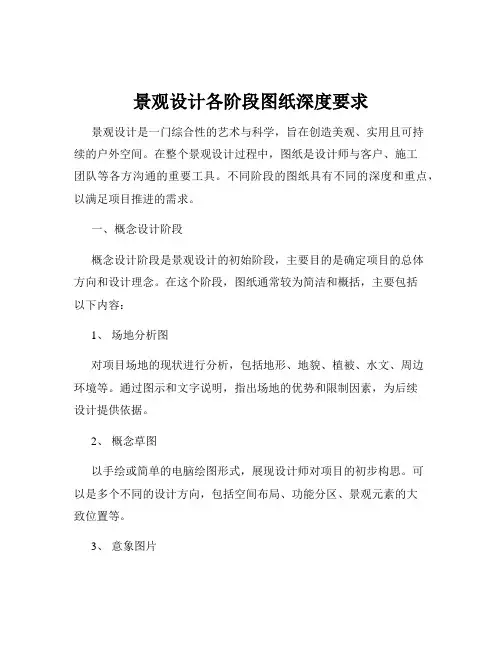

景观设计各阶段图纸深度要求
景观设计各阶段图纸深度要求景观设计是一门综合性的艺术与科学，旨在创造美观、实用且可持续的户外空间。
在整个景观设计过程中，图纸是设计师与客户、施工团队等各方沟通的重要工具。
不同阶段的图纸具有不同的深度和重点，以满足项目推进的需求。
一、概念设计阶段概念设计阶段是景观设计的初始阶段，主要目的是确定项目的总体方向和设计理念。
在这个阶段，图纸通常较为简洁和概括，主要包括以下内容：1、场地分析图对项目场地的现状进行分析，包括地形、地貌、植被、水文、周边环境等。
通过图示和文字说明，指出场地的优势和限制因素，为后续设计提供依据。
2、概念草图以手绘或简单的电脑绘图形式，展现设计师对项目的初步构思。
可以是多个不同的设计方向，包括空间布局、功能分区、景观元素的大致位置等。
3、意象图片收集一些与设计理念相关的景观图片，如相似风格的公园、广场、庭院等，帮助客户和团队更好地理解设计意图。
4、设计说明用简洁明了的文字阐述设计概念、主题、目标以及预期的效果，解释设计灵感的来源和设计策略。
二、方案设计阶段方案设计阶段是在概念设计的基础上进一步深化和细化，形成较为具体的设计方案。
此阶段的图纸应能够清晰地展示设计的布局、形式和功能。
1、总平面图详细标注场地的边界、出入口、道路系统、景观分区、主要景观元素（如水池、花坛、雕塑等）的位置和尺寸。
同时，要标明不同区域的功能和活动内容。
2、竖向设计图展示场地的地形变化，包括高程点、坡度、坡向等，以及通过填方、挖方等手段实现的地形改造方案。
3、种植设计图标明植物的种类、分布和数量，包括乔木、灌木、花卉、草坪等。
同时，要考虑植物的季相变化和生态功能。
4、景观小品及设施布置图绘制各类景观小品（如亭、廊、椅、垃圾桶等）和设施（如照明灯具、给排水设施等）的位置和形式。
5、交通流线分析图分析人流和车流的走向，确定道路的宽度、转弯半径等参数，确保交通的顺畅和安全。
6、景观视线分析图研究不同位置的景观视线效果，优化景观布局，创造良好的视觉体验。
最全景观设计施工图审图要点
最全面的景观设计施工图复习要点以下景观施工图审查要点是在总结万科以往景观工程设计施工经验教训的基础上，结合国家相关设计规范提炼而成，从硬景观设计、种植设计、水电设计等方面进行了细化。
【硬景观设计】一、总体设计要求一、防火要求总图中应设计好消防车的消防车道和高架面，注意人车分流；高层建筑周围或沿建筑的两条长边应设置环形消防通道；消防车最小转弯半径：高层12m，多层9m。
消防通道最小宽度：攀爬面6m，其他地方4m，可做成隐蔽的消防通道。
消防车道坡度：上升面≯1 %，其他地方≯7 %。
消防车道与建筑物的距离应为≮ 5m。
2.流线型设计住宅的出入口应当设置人车分流专用通道；动、静态交通组织合理，通达性好，不影响生活。
商住楼的居民大堂与人流量大的商业服务空间相邻时，商业楼的货运出入口应设在地下室或与大堂入口相反的方向布置，以避免人流与货流交汇，减少交通安全隐患。
3.无障碍设计应考虑无障碍设计，每个内容应符合规范或业主的认可。
4. 安全考虑水景和游泳池的边界是否有护栏或绿化，平台关键边缘的护栏是否符合规范和安全要求（高度应在1050mm以上）。
汀步\小桥两米内水深不得超过500mm，否则应设置栏杆，栏杆高度应在1050mm以上。
5、住宅区道路宽度6.道路和绿地的最大坡度2.总图设计图1、图纸目录中的图纸名称和图号应准确无误。
2. 总体设计说明应包括（但不限于）以下内容：项目概况、设计依据、基本要求、土建施工说明、灌溉给排水工程说明、电气工程说明、种植工程说明等杂项。
三、总平面图的关键要求使用的底图是建筑规划的最终总平面图，各种建筑的地面部分都已经画好了，位置和尺寸都准确。
图纸应涵盖整个设计范围，不得遗漏或遗漏图纸。
图纸应包括所有设计的硬景观，尺寸与大图一致，位置准确。
正确的指南针和刻度。
道路等必须符合法规等的要求。
4. 索引平面图底图是最终正确的景观平面图。
所有硬景观都有大标注，没有缺失标记。
硬景观索引没有重复，索引号与对应的索引明细号相同。
园林景观设计施工图的问题及措施
园林景观设计施工图的问题及措施摘要：园林绿化工程施工图是园林绿化施工、工程预决算、工程施工监理和验收的依据，它是表达设计者对环境绿化布置的真实意图。
本文笔者根据多年经验，对园林设计施工图设计顺序及常见问题进行阐述，并提出措施。
关键词：园林设计；施工图景观设计施工图要求图面整洁、均衡，线条线形符合制图标准，尺寸标注正确，图例运用恰当。
同时景观设计施工图是将规划设计变为现实的重要步骤，在施工过程中,施工图纸具有可操作性, 可直接指导施工; 另一方面是针对甲方和监理单位的。
在施工后，甲方和监理单位对工程质量(景观效果) 验收时，施工图纸应作为验收的依据，便于验收人员现场把控质量。
一、施工图中常见的问题(1)图纸中常见的问题局部图纸内容过于简单，有的只有一张园林种植设计总平面图，大比例尺分幅图和局部节点大样图不健全，很难清晰地表达设计意图，造成施工过程中临时更改设计方案；缺少对现有植物(多数为树木)表示，设计人员对现场原有环境了解不深入，设计前缺乏必要的实地考察，设计时忽略已有植物对园艺效果的影响，致使施工人员在图中找不到即有树木，甚至造成名贵树种的误砍误伐；苗木表内容不统一，给工程预结算、工程招投标、工程施工、工程施工监理和验收等工作带来不同水平的困难。
绿化植物具有生命性的特点，即使是同一种植物，也会由于生长状况、形状姿态、人工整形、修剪形式等因素的差别，导致施工技术、景观效果、养护要求和工程造价也不同。
(2)结构范畴在园林施工图设计中，除了最常见的铺装设计、园路设计、植物设计等元素外，还包括厂其他复杂的构筑物设计，例如特色花架、特色亭子、各式水景造型和景墙设计。
这类设计元素不但要体现其符合设计师设计理念的特色外观，还包含了相关的复杂结构。
在同建图纸中，必须了解基本的钢筋混凝土结构，木构造及钢结构，以防错误的做法造成安全隐患。
(3)设计规范每个园建项目在前期都要通过报建和消防审批才能开始设计和进行施工。
园林景观设计规范标准最新版本
园林景观设计规范——园林人都该知道！所以需要了解的规范有：园林景观设计包含内容有土建构造部分（景墙、亭廊、钢构花架等）、水电安装部分（喷灌、灯光、弱电等）、植物部分。
所以需要了解的规范有：1、城市居住区规划设计规范2、公园设计规范3、城市园林绿化工程施工及验收规范4、水泥混凝土路面施工及验收规范5、沥青路面施工及验收规范6、城市道路设计规范7、建筑结构荷载规范8、混凝土结构设计规范9、钢结构设计规范10、砌体结构设计规范11、木结构设计规范12、冻土地区建筑地基基础设计规范一、图纸排列顺序为了使设计师能够较好地向甲方表达其设计意图，又使施工者有较完整的施工依据，减少施工中的变更、拆改项目，提高有效工作时间，因此要求设计师必须图纸齐全，排列有序（按以下顺序排列）。
1.封面（按设计院统一制作的模板打印）2.目录（按设计院统一制作的模板打印）3.工程概况4.设计说明5.装饰工程项目表（按设计院统一制作的模板打印）6.施工图纸（总平面图、总天花平面图、平面、天花、立面、大样详图等）二、图纸内容要求利用正投影原理所绘制的平面、立面、剖面图是设计师的设计意图与其现场施工交流的语言。
设计师要将自己的设计意图充分的表达给客户及施工人员，设计师就必须掌握设计的图纸规范；正投影制图要求使用专业的绘图软件工具，在图纸上作的线条必须粗细均匀、光滑整洁、交接清楚。
因为这类图纸是以明确的线条，描绘建筑内部或者外部装饰空间的形体轮廓线来表达设计意图的，所以严格的线条绘制和严格的制图规范是它的主要特征。
1. 封面（按设计院统一制作的模板打印）2. 图纸目录图纸目录必须标有正投影图的图号、图名及备注。
图名是按图纸编排顺序，从第一页施工图开始编号。
3. 工程概况工程概况内容应反映出建筑工地的大体格局、工程地址、设计部门、工艺级别、设计风格等。
4. 设计说明5. 装饰工程项目表必须标明装饰工程涉及的每个空间的顶面、墙面、地面、家具、踢脚、门窗、及套和装饰工程的外部装饰的材质、品牌、规格、颜色，以便甲方及观者对装饰工程的主材及建议的色彩、配饰思路更清晰。
风景园林制图标准
风景园林制图标准中华人民共和国行业标准 CJJ P2009 CJJ/×× -风景园林制图标准Drawing Standards for Landscape Architecture(征求意见稿)2009—××—××发布 2009—××—××实施中华人民共和国住房和城乡建设部发布1中华人民共和国行业标准风景园林制图标准CJJ XXX-2009批准部门:中华人民共和国住房和城乡建设部施行日期: 年月日2009 北京2前言根据建设部建标函,2008, 号的要求，为促进我国风景园林行业发展的最佳秩序，统一风景园林行业制图规范，标准编制组总结实践经验，参考和借鉴有关国际标准和国内相关标准，特编制本制图标准。
主要技术内容:1.总则;2.一般规定;3.风景园林规划图例图示;4.风景园林设计图例图示;5.用词说明;6.条文说明本标准由国家住房和城乡建设部负责管理，授权由主编单位负责具体技术内容的解释。
主编单位:同济大学建筑与城市规划学院景观学系参编单位:中国城市规划设计研究院风景园林所上海市园林设计院上海市绿化和市容管理局杭州市园林设计院3目次12 总则 ..................................................................... ........................................................... 1 一般规定 ..................................................................... (2)2.12.2 图幅规格 ..................................................................... (2)图纸布局及内容 ..................................................................... (3)规划及方案阶段图纸布局和内容 ..................................................................... (3)初步设计及施工图阶段图纸布局和内容 (4)2.2.12.2.22.32.42.52.62.7 规划设计边界 ..................................................................... ................................................. 8 地形线 ..................................................................... ............................................................. 9 图纸比例 ..................................................................... ....................................................... 10 文字与说明 ................................................................. ....................................................... 11 图纸命名 ................................................................. .. (12)图纸命名规则 ..................................................................... (12)图纸命名示例 ..................................................................... ....................................... 14 2.7.1 2.7.22.8 CAD图层命名与线宽设置 ..................................................................... (15)图层命名规则 ..................................................................... (15)图层命名示例 ..................................................................... (15)线宽设置 ..................................................................... ............................................... 16 2.8.1 2.8.2 2.8.3 3风景园林规划图例图示 ..................................................................... .. (17)3.13.2 规划图纸分类和应包含的内容 ..................................................................... ................... 17 规划图例与符号(表) ................................................................... (17)用地类型 ..................................................................... .. (17)规划要素 ..................................................................... ............................................... 20 3.2.1 3.2.2 4风景园林设计图例图示 ..................................................................... .. (31)4.1 设计图纸一般规定 ..................................................................... (31)设计内容 ..................................................................... .. (31)定位与标注 ..................................................................... . (31)场地竖向与高程 ..................................................................... .. (32)44.1.1 4.1.2 4.1.34.1.44.2 材料与铺装 ..................................................................... ........................................... 32 设计图例图示 ..................................................................... .. (33)标注与符号 ..................................................................... . (33)设施 ..................................................................... . (34)材质 ..................................................................... . (35)植物 ..................................................................... ....................................................... 40 4.2.1 4.2.2 4.2.3 4.2.45用词说明 ..................................................................... .. (44)条文说明 ..................................................................... .. (45)51 总则1.0.1为了规范风景园林制图，保证制图质量，提高制图效率，正确表达风景园林图的信息，便于技术交流，并符合设计、施工、存档的要求，制定本标准。
CAD园林制图规范园林制图规范总则0．1编制目的为保证园林
园林制图规范1．总则1．0．1编制目的为保证园林设计质量，提高图纸的规范性，特制定本标准。
1．0．2适用范围本标准适用于各类园林绿地的设计。
1．0．3编制依据园林设计文件内容除执行本标准外，还应符合国家和地方有关强制性标准与规范的规定。
1．0．4本标准以一般公园绿地的设计为标准，其他类型可参照执行。
1．0．5本标准的制图部分作为附录参照执行，制图部分适用于新建、改建、扩建工程的初步设计图、施工图、竣工图。
2．内容2．0．1园林设计一般分为方案设计、初步设计、施工图设计三个阶段。
每个阶段均包括设计说明、设计图纸、经济指标。
2．0．2设计文件包括：封面；扉页（施工图阶段可不要）；设计文件目录；设计说明书；设计图纸（包括效果图）；投资估算书（概算书）。
表2-1 各设计阶段的主要内容序阶段主要内容主要图纸1 方案设计对自然现状和社会条件进行分析，确定性质、功能、风格特色、内容、容量，明确交通组织流线，空间关系，植物布局，综合管网安排，综合效益分析。
位置图；用地范围图；现状分析图；总平面图；功能分区图；竖向图；建筑、园林小品布局图；道路交通图；植物配置图；综合设施管网图；重点景区平面，效果图等。
2 初步设计确定平面，道路广场铺装形状、材质，山形水系、竖向，明确植物分区、类型，确定建筑内部功能、位置、体量、形象、结构类型，园林小品的体型、体量、材料、色彩等，能进行工程概算。
总平面图；放线图；竖向图；植物种植图；道路铺装及部分详图索引平面；重点部位详图；建筑、构筑物及小品平、立、剖图；园林设备图；园林电气图。
3 施工图设计标明平面位置尺寸，竖向，放线依据，工程做法，植物种类、规格、数量、位置，综合管线的路由、管径及设备选型，能进行工程预算。
总平面图；放线图；竖向图；种植设计图；道路铺装及详图索引平面；子项详图；建筑、构筑物及小品施工详图；园林设备图；园林电气图。
3．深度要求3．1 方案设计3．1．1设计说明3．1．1．1设计依据3．1．1．1．1设计所采用的主要法规和标准。
