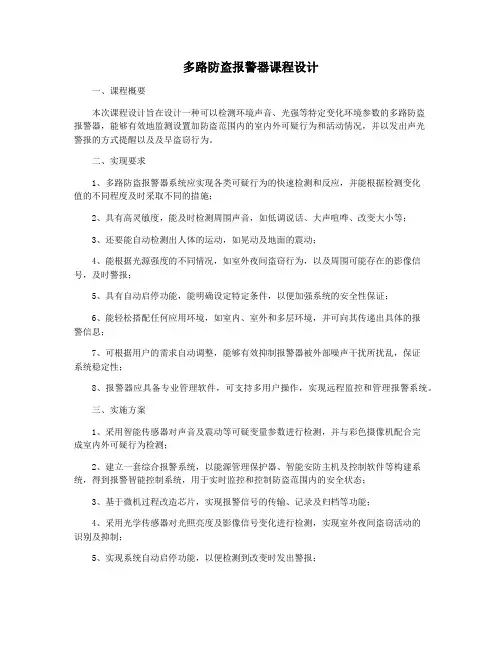

多路防盗报警器课程设计
多路防盗报警器课程设计一、课程概要本次课程设计旨在设计一种可以检测环境声音、光强等特定变化环境参数的多路防盗报警器，能够有效地监测设置加防盗范围内的室内外可疑行为和活动情况，并以发出声光警报的方式提醒以及及早盗窃行为。
二、实现要求1、多路防盗报警器系统应实现各类可疑行为的快速检测和反应，并能根据检测变化值的不同程度及时采取不同的措施；2、具有高灵敏度，能及时检测周围声音，如低调说话、大声喧哗、改变大小等；3、还要能自动检测出人体的运动，如晃动及地面的震动；4、能根据光源强度的不同情况，如室外夜间盗窃行为，以及周围可能存在的影像信号，及时警报；5、具有自动启停功能，能明确设定特定条件，以便加强系统的安全性保证；6、能轻松搭配任何应用环境，如室内、室外和多层环境，并可向其传递出具体的报警信息；7、可根据用户的需求自动调整，能够有效抑制报警器被外部噪声干扰所扰乱，保证系统稳定性；8、报警器应具备专业管理软件，可支持多用户操作，实现远程监控和管理报警系统。
三、实施方案1、采用智能传感器对声音及震动等可疑变量参数进行检测，并与彩色摄像机配合完成室内外可疑行为检测；2、建立一套综合报警系统，以能源管理保护器、智能安防主机及控制软件等构建系统，得到报警智能控制系统，用于实时监控和控制防盗范围内的安全状态；3、基于微机过程改造芯片，实现报警信号的传输、记录及归档等功能；4、采用光学传感器对光照亮度及影像信号变化进行检测，实现室外夜间盗窃活动的识别及抑制；5、实现系统自动启停功能，以便检测到改变时发出警报；6、建立专业的管理软件，实现远程控制及报警信息的传递等，目的在于加强整个系统的安全性和抗干扰能力；7、为了使该系统得到更好的应用，应多次进行实际验证，并通过测试和优化有效实施，以保证整个系统的稳定及满足用户的实际需求。
四、总结本次多路防盗报警器课程设计主要为设计一种具有高灵敏度声光报警器，以便检测室内外可疑行为及及早抑制盗窃行为。
多路防盗报警器的设计说明
四川师范大学成都学院课程设计多路防盗报警器的设计学生姓名徐飞学号2014224013所在学院电子工程学院专业名称汽车电子技术班级2014级指导教师郑丽娟四川师范大学成都学院二○一七年五月多路防盗报警器的设计学生：徐飞指导教师：郑丽娟内容摘要：随着改革开放的深入，社会治安已成为人们极为关注的焦点，防盗意识也逐步深入人心，防盗报警器的可靠性理所当然地成为人们关心的问题。
本设计的目的在于设计出一个具有实用价值的、性能较高的多路防盗报警器。
该报警器具有误报率较低、安装和配置容易等特点。
该报警器由AT89C2051、报警系统、无线遥控器等组成，设计简单用途广泛。
该防盗报警器适用于仓库、住宅、机关办公楼等地的防盗报警。
在没有人在的情况下它可自动完成报警任务，防止盗窃的发生。
自动报警器的设计在一定情况下解决了无人看护仓库、住宅等地物品的保护，使厂家的资产和个人的财产免受损失。
本报警器在同一地点可监视多处的安全情况，一旦出现偷盗，用指示灯显示相应的地点，并通过扬声器发出报警声响。
关键词：多路防盗AT89C2051 无线报警系统Design of multi channel burglar alarm Abstract: With the deepening of reform and opening-up, social security has become the focus of people, anti-theft consciousness also gradually, the reliability of the alarm system for people concern. The design aims to design a practical, high performance of multi-channel and alarm system. This alarm with low rate, easy installation and configuration, etc. The alarm is composed of AT89C2051, alarm system, wireless remote control and so on.This alarm system applies to warehouse, residential, office buildings, anti-theft alarm. No person in the circumstances in which can automatically complete the task, to prevent theft alarm. The design of automatic alarm in certain circumstances to solve the warehouse and residential care to protect the goods manufacturers of assets and personal belongings against loss. Once appear, stealing, using indicator shows the location, and the corresponding alarm sound through the speaker.Keywords:Multiple security AT89C2051 Wireless Alarm system目录前言 (1)1 多路防盗报警器介绍 (1)1.1无线防盗报警器的发展状况 (1)1.1.1无线防盗报警器的分类及其介绍 (1)1.1.2 无线防盗报警器工作的原理 (3)1.2 设计的主要内容和意义 (3)1.2.1 设计无线防盗报警器的内容 (3)1.2.2 设计无线防盗报警器的意义 (3)1.3设计目的与要求 (3)1.3.1设计目的 (3)1.3.2设计的任务及要求 (4)1.3.3天线接收信号原理 (4)2 系统总体设计 (5)2.1多路无线防盗报警器的组成 (5)2.2各芯片引脚图与功能 (5)2.2.1芯片AT89C2051的20个引脚图与功能 (5)2.2.2 编码芯片LX2262引脚图与功能 (7)2.2.3 解码芯片LX2272引脚图与功能 (8)2.2.4 NE555引脚图与功能 (10)3 硬件电路的设计 (12)3.1系统硬件结构图 (12)3.1.1系统硬件结构图主要分两个部分 (12)3.1.2各结构的工作方式 (12)3.2电源设计 (13)3.3 编码与发射电路设计 (14)3.3.1编码发射电路介绍 (14)3.3.2工作方式 (15)3.4 数据解码与接收电路设计 (15)3.4.1无线接收电路 (15)3.5 报警电路设计 (16)4 软件的设计 (19)4.1本系统程序设计思路流程图 (19)4.2系统初始化模块 (20)4.2.1显示单元设计 (20)4.2.2.系统显示模块 (21)结论 (23)参考文献 (24)附录1：程序清单 (25)附录2：电路图 (37)多路防盗报警器的设计前言随着科学技术和生活水平的逐渐提高,许多人住进了现代化的住宅小区,家中的贵重物品也增多。
家用防盗报警器设计
家用防盗报警器设计辽宁工业大学单片机原理及接口技术课程设计(论文)题目: 家用防盗报警器设计院(系): 电气工程学院专业班级:学号:学生姓名:指导教师: (签字)起止时间:本科生课程设计(论文)课程设计(论文)任务及评语院(系):电气工程学院教研室:电气教研室学号学生姓名专业班级课程设计(论文)家用防盗报警器设计题目该报警器可对仓库、商店、住宅门窗自动监测，当门窗被开、玻璃被砸碎时，报警器发出警报声，并显示位置。
报警器可检测8点(门磁和振动监测)，并有消音按键。
设计任务:1. CPU最小系统设计(包括CPU选择，晶振电路，复位电路)2. 门磁和振动传感器选择及接口电路设计课程3. 报警电路及消音电路设计设4(.程序流程图设计及程序清单编写计技术参数: )1(报警器可检测8点，自动检测门窗撬开以及玻璃破碎等情况论文2(工作电源220V)设计要求: 任1、分析系统功能，选择合适的单片机及传感器，门窗状态检测电路设计等; 务 2、应用专业绘图软件绘制硬件电路图和软件流程图;3、按规定格式，撰写、打印设计说明书一份，其中程序开发要有详细的软件设计说明，详细阐述系统的工作过程，字数应在4000字以上。
第1天查阅收集资料第2天总体设计方案的确定第4天 CPU最小系统设计第5天门磁和振动传感器选择及接口电路设计进第6天报警电路及消音电路设计度第7天程序流程图设计计划第8天软件编写与调试第9天设计说明书完成第10天答辩指导教师评平时: 论文质量: 答辩: 语及成总成绩: 指导教师签字: 绩年月日注:成绩:平时20% 论文质量60% 答辩20% 以百分制计算I本科生课程设计(论文)摘要随着社会的不断发展，收入差距的不断加大，入室抢劫、偷盗也时有发生，面对如此治安问题，越来越多的家庭采用了家庭智能防盗报警系统。
该系统需要检测门窗开启以及玻璃完整度并实现报警和显示报警位置。
本文以单片机89C51为基础，设计了传感器接口电路、报警电路、消音电路，充分发挥了单片机体积小、可靠性高、经济性强等优点。
家庭防盗报警器系统设计
《电子工程设计开题报告》系别：物理与电子信息工程系专业班级：电信一班学生姓名：肖瑶江凤周力指导教师：王龙目录1 绪论................................................. 错误!未定义书签。
1 总体方案设计 (1)1.1 系统的功能要求 (1)1.2 总体设计方案 (1)1.3 系统相关技术 (2)2 报警器硬件设计 (10)2.1 主机电路设计 (10)2.2 热释电红外传感器 (13)2.3 SIM900A短信息收发模块 (14)2.4 MQ-2烟雾气敏传感器 (15)2.5 蜂鸣器电路 (16)3 报警电路 (16)3.1. 主机电路设计 (16)3.1.1时钟电路 (16)3.1.2复位及复位电路 (16)3.2热释电红外传感器 (16)3.3 SIM900A 短信息收发模块 (16)3.4 MQ-2烟雾气敏传感器 (16)3.5 蜂鸣器电路 (16)4 电路元件清单 (16)结论................................................. 错误!未定义书签。
致谢................................................. 错误!未定义书签。
参考文献............................................ 错误!未定义书签。
附录.. (33)1 总体方案设计现在市场上有各种各样的报警器，通过对它们进行分析比较，根据产品的功能要求和产品的性价比，决定采取由单片机为主要技术进行总体方案设计。
1.1 系统的功能要求根据实际要求，本毕业设计课题技术要求：（1）应用场合：家庭防盗报警；（2）采用热释电红外传感器，一旦发现有人入室行窃，应发出声、光报警，并能显示出出事地点；（3）预留相应接口，以适应家用电器联网的需求；（4）220V AC供电；（5）成本应控制在适合家用。

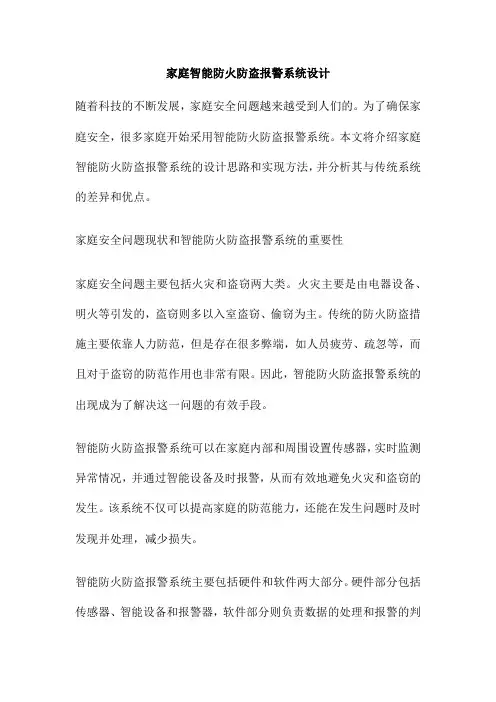

家庭智能防火防盗报警系统设计
家庭智能防火防盗报警系统设计随着科技的不断发展，家庭安全问题越来越受到人们的。
为了确保家庭安全，很多家庭开始采用智能防火防盗报警系统。
本文将介绍家庭智能防火防盗报警系统的设计思路和实现方法，并分析其与传统系统的差异和优点。
家庭安全问题现状和智能防火防盗报警系统的重要性家庭安全问题主要包括火灾和盗窃两大类。
火灾主要是由电器设备、明火等引发的，盗窃则多以入室盗窃、偷窃为主。
传统的防火防盗措施主要依靠人力防范，但是存在很多弊端，如人员疲劳、疏忽等，而且对于盗窃的防范作用也非常有限。
因此，智能防火防盗报警系统的出现成为了解决这一问题的有效手段。
智能防火防盗报警系统可以在家庭内部和周围设置传感器，实时监测异常情况，并通过智能设备及时报警，从而有效地避免火灾和盗窃的发生。
该系统不仅可以提高家庭的防范能力，还能在发生问题时及时发现并处理，减少损失。
智能防火防盗报警系统主要包括硬件和软件两大部分。
硬件部分包括传感器、智能设备和报警器，软件部分则负责数据的处理和报警的判断。
传感器是整个系统的关键部件，主要用于探测火灾和盗窃。
对于火灾，可以选择烟雾传感器和温度传感器；对于盗窃，则可以选择门窗传感器和红外传感器。
智能设备也是必不可少的，如智能摄像头、智能门锁等。
报警器则用于在发生异常情况时及时提醒用户。
软件部分主要包括数据处理和报警判断两个模块。
数据处理模块负责实时接收传感器的数据，并对数据进行处理和分析。
如果有异常情况发生，该模块将向报警判断模块发送警报。
报警判断模块根据接收到的数据和设定的阈值进行比较，判断是否发生火灾或盗窃，并决定是否启动报警器。
（1）实时监测：系统可以实时监测家庭内的温度、烟雾、门窗开关状态等参数，确保家庭安全。
（2）远程监控：用户可以通过手机APP或其他智能设备远程监控家庭安全状况，随时随地掌握家庭信息。
（3）智能报警：当检测到异常情况时，系统会自动报警并发送通知给用户，及时提醒用户处理问题。

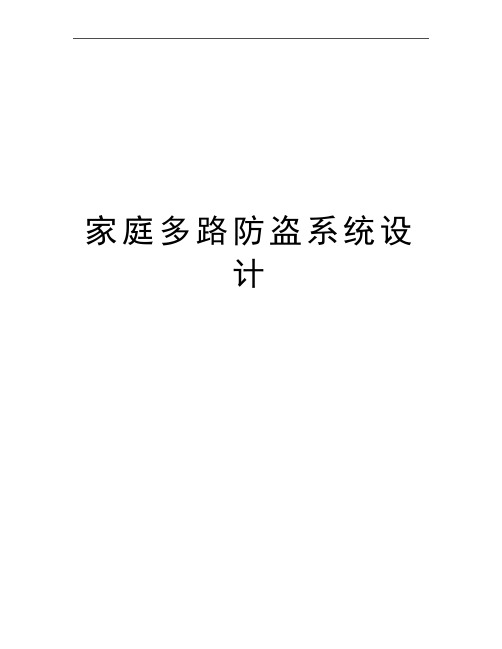

最新家庭多路防盗系统设计
家庭多路防盗系统设计家庭多路防盗系统设计专业年级： 2009级通信工程专业姓名：张论意李昂任思龙学号：2009072035、2009072022、2009072024指导教师：孟凡斌老师日期： 2011年12月23日家庭多路防盗系统设计一、选题依据本设计是利用控制电路对防盗系统进行控制，系统要求能对任意个监测点进行监测。
是以运算放大器、双稳态触发器或逻辑门等部件为核心，构成防盗报警系统。
二、设计要求及技术指标1.设计要求：设计出一种用于家庭住宅类的防盗报警系统。
2.技术指标：功能要求：（1）防盗路数可根据需求任意设定。
（2）在家庭住宅可监视多处门窗的安全情况，一旦出现偷盗，用指示灯显示相应地点，并通过扬声器发出报警器。
（3）设置不间断电源，当电网停电时，备用电源自动转换供电。
三、电路及结构及其工作原理1.电路的结构框图本多路报警器为5路防盗报警器，每一路有相同的电路结构，控制电路也相同，均由可控硅控制。
由总体电路图可看出，此5路防盗报警器电路总共有三个基本组成单元。
分别是：电源电路、控制电路、音调振荡输出电路。
控制电路由三极管T、电阻R和稳压二极管Dz组成。
电源电压v1通过R、Dz给T提供基极直流偏置，同时在Dz两端并接设防线使T的基极对地短路，这时T处处于截止状态，输出端v0无信号输出。
一旦防线被破坏，Dz击穿稳压，T迅速导通，v0输出信号使报警电路工作，发出声、光报警信号。
电网电压通过电源变压器降压后，经过二极管整流，电容器滤波，继承稳压器稳压后供给控制电路，同时将备用直流电源通过二极管并入控制电路的输入端。
电网电压正常供电时，二极管截止，一旦电网停电，二极管导通，备用电源自动供电。
指示灯可采用发光二极管LED显示，控制电路输出信号v0使其发光。
显示器可按不同设防地进行编号。
采用NE555时基电路和阻容原件组成音调荡器，控制器输出信号v0控制其工作,NE555时基电路和阻容元件组成音调振荡器，控制器输出信号v0控制其工作， NE555的（3）脚输出音频信号使扬声器发声报警。
家用防盗报警器设计
辽宁工业大学单片机原理及接口技术课程设计〔论文〕题目：家用防盗报警器设计院〔系〕：电气工程学院专业班级：电气132学号：学生：指导教师：〔签字〕起止时间：2016.06.20-2016.7.3课程设计〔论文〕任务及评语院〔系〕：电气工程学院教研室：电气工程教研室注：成绩：平时20% 论文质量60% 答辩20% 以百分制计算摘要随着现代科学技术的进步，经济的不断发展，人们生活水平得到极大提升，对私有财产的安全意识也在不断的增强，防盗措施就显得尤为重要。
一般的防盗系统不适合家用，家用防盗装置除了要有报警的功能，还应该具有检测门窗是否被开和显示警报位置等功能。
本文利用89C51单片机设计了一种防盗报警系统。
当检测有入侵信号时，由单片机控制中心发出相应信号控制接口电路，自动拨打预设号码把报警信息和LED数码管显示的警报位置传递给用户，同时控制声音电路使扬声器报警，可以震慑偷盗者。
该系统能实现多点集中检测和循环检测，并且该系统设有监测到入侵信号后延时3秒再检测一次的功能，这样可以防止误报警。
该系统的监测部分利用门磁和振动式传感器，输出接口部分用音响报警电路以及LED数码显示电路。
这种防盗报警系统性能比较稳定、抗干扰能力强、灵敏度高、安全可靠。
关键词：89C51单片机；防盗报警系统；门磁振荡电路；LED显示电路目录第1章绪论 01.1防盗报警系统概况 01.2本文研究内容 0第2章 CPU最小系统设计 (2)2.1家用防盗报警器总体设计方案 (2)2.2CPU的选择 (3)2.3数据存储器扩展 (5)2.4复位电路设计 (6)2.5时钟电路设计 (7)2.6CPU最小系统图 (7)第3章防盗报警系统输入输出接口电路设计 (9)3.1门磁振荡传感器的选择 (9)3.2防盗报警检测接口电路设计 (9)3.3防盗报警器输出接口电路设计 (10)3.4人机对话接口电路设计 (10)第4章防盗报警系统软件设计 (12)4.1软件功能综述 (12)4.2流程图设计 (12)4.2.1 主程序流程图设计 (12)4.2.2 子程序流程图设计 (13)4.3程序清单 (14)第5章系统设计与分析 (18)5.1系统原理图 (18)5.2系统原理综述 (18)第6章课程设计总结 (19)参考文献 (20)附录 0第1章绪论1.1防盗报警系统概况1．应用防盗报警系统的意义：随着物质文明和精神文明建设的逐步深入，整个社会治安环境有了根本性的好转。
家用防盗报警器设计
1.1选题依据与意义近年来，随着改革开放的深入发展，电子电器的飞速发展.人民的生活水平有了很大提高。
各种高档家电产品和贵重物品为许多家庭所拥有。
然而一些不法分子也是越来越多。
这点就是看到了大部分人防盗意识还不够强，造成偷盗现象屡见不鲜。
因此，越来越多的居民家庭对财产安全问题十分担忧。
报警器这时正为人们解决了不少问题。
但是市场上的报警器大部分都是用于一些大公司及财政机构。
价格高昂，一般人们难以接受。
如果设计和生产一种价廉、性能灵敏可靠的防盗报警器，必将在防盗和保证财产安全方面发挥更加有效的作用。
最主要的感应器为红外线传感器和门磁传感器。
红外传感器利用红外线的物理性质来进行测量的传感器。
红外线又称红外光，它具有反射、折射、散射、干涉、吸收等性质。
任何物质，只要它本身具有一定的温度（高于绝对零度），都能辐射红外线。
红外线传感器测量时不与被测物体直接接触，因而不存在摩擦，并且有灵敏度高，响应快等优点。
门磁传感器由两部分组成：较小的部件为永磁体，内部有一块永久磁铁，用来产生恒定的磁场，较大的是门磁主体，它内部有一个常开型的干簧管，当永磁体和干簧管靠得很近时（小于5毫米），门磁传感器处于工作守候状态，当永磁体离开干簧管一定距离后，处于常开状态。
传统的防盗网、防盗窗在实际使用中暴露了很多隐患，国家下达了《关于在住宅小区禁止安装防盗网的建议》中指出，防盗网带来了很多问题，例如市容的美观，火灾以后的逃生以及为犯罪分子提供翻越条件等等，所以家庭安防必须有新的系统、新的方法能够提供相应的解决方法。
在这样的大背景下，各式各样的防盗技术和防盗系统不断涌现，智能化小区在人们对美好生活的呼声中迅速崛起，使得家庭安防产品的发展出现了前所未有的变化。
小区安保系统已经从本地向远程发展，从小区的周边向核心——家庭逐渐靠拢。
但是，运用最新科技和复杂工艺制作的防盗报警系统依然存在一些不可忽视的不足，功能强大的系统，不仅安装复杂，家庭硬件要求高，而且存在体积大、价格昂贵，操作复杂等缺点。
(完整版)防盗报警器的设计
一、引言在当今社会，经济迅速的发展着，人们的生活水平和自身素质也在不断的提高。
在这样一个快的时代，自动化系统能带给人们很大的帮助。
人们不断去尝试各种新兴产品，希望能够进一步简化我们的生活模式。
即使安全问题一直在被改善，仍然还有不少不法分子存在。
许多小区不但有专门的治安管理团队，更是引进了自动化报警器进行多重防护。
可是在市场上我们看到，大部分报警装置都有着昂贵的价格，像是专门适用于一些高档场所，但是家家户户都需要保证自身及财产安全，若是能设计出一种针对普通家庭用户，并且性能优、适用简易、持久耐用的报警器，一定会是全社会的福音。
因为人的肉眼是看不见红外线光的，安装在一个隐蔽的地方，秘密进行工作，该设备就可以在不法分子不发觉的情况下完成检测报警。
二、设计任务分析1.完成单片机的硬件和软件设计、红外线发射与数据的采集设计。
2.完成控制电路的按键设计并实现其功能。
3.完成报警电路的设计，报警电路由热释电红外传感器、蜂鸣器、LED灯等元器件结组合而成。
三、技术方案的设计（1）硬件电路的设计方案1图1硬件电路总框图在硬件部分的设计中包含如下部分：由红外传感器等组成的控制电路部分、51系列的单片机以及报警电路部分。
其设计原理如上图1。
本设计以STC89C52单片机作为信号处理器，以C语言编程。
红外探头在监控范围内收集信号并送至处理器中。
在单片机内部处理过后，向报警电路发送控制信号，驱动蜂鸣器、LED灯等进行入侵报警。
总电路原理图如下图2所示：图2 总电路原理图21.元器件清单32. 信号采集处理模块图3 信号处理模块感应器接收信号后，信号由2号管脚传入，经一系列放大筛选后，以最终信号启动定时器改变其延时周期并送至单片机内处理。
这个电路中多个电容起到定时器的辅助作用。
如图3中的1脚使用跳线和一个高电平连接在一起，假如有人在延时时间内接近报警器的感应区域，并且持续活动，报警器就会输出、并且保持高的电位，只有当人离开感应区域，高电位变为低电位，这种状态才可以解除。
家庭防盗报警系统的设计
家庭防盗报警系统的设计一:实验目的:检验学生在微机原理与接口实验综合应用方面分析的问题与解决问题的能力,同时给学生提供更多,更好的训练机会.二:设计要求:利用试验箱资源,自行设计一个家庭防盗报警系统的设计,完成电路设计,电路连线,软件编程,系统调试等工作.所实现系统主要功能要求如下.1用开关模拟个门窗等处的传感器输出2整个系统可处于工作/停止两个状态3允许设置报警时间4用红色发光二极管的闪烁表示报警.5按某个按钮后,报警停止.三:实验设备:QTH--2008PC实验设备一台,键盘,鼠标,显示器,8255实验器件,LED灯,数码显示管四:实验原理:1、8255A的内部结构：（1）数据总线缓冲器：这是一个双向三态的8位数据缓冲器，它是8255A与微机系统数据总线的接口。
输入输的数据、CPU输出的控制字以及CPU输入的状态信息都是通过这个缓冲器传送的。
（2）三个端口A，B和C：A端口包含一个8位数据输出锁存器和缓冲器，一个8位数据输入锁存器。
B端口包含一个8位数据输入/输出锁存器和缓冲器，一个8位数据输入缓冲器。
C端口包含一个8位数据输出锁存器及缓冲器，一个8位数据输入缓冲器（输入没有锁存器）。
（3）A组和B组控制电路：这是两组根据CPU输出的控制字控制8255工作方式的电路，它们对于CPU而言，共用一个端口地址相同的控制字寄存器，接收CPU输出的一字节方式控制字或对C口按位复位字命令。
方式控制字的高5位决定A组工作方式，低3位决定B组的工作方式。
对C口按位复位命令字可对C口的每一位实现置位或复位。
A组控制电路控制A口和C口上半部，B组控制电路控制B口和C口下半部。
（4）读写控制逻辑：用来控制把CPU输出的控制字或数据送至相应端口，也由它来控制把状态信息或输入数据通过相应的端口送到CPU。
4、8255A的控制字:表4-1 8255A 方式控制字 D7 D6 D5D4 D3 D2D1D0D7=1 特征为A 组方式 00=方式0 01=方式1 1x=方式2A 口 0=输出 1=输入C 口高4位0=输出 1=输入B 组方式 0=方式1 1=方式1 B 组方式 0=输出 1=输入C 口低4位 0=输出1=输入表4-2 C 口按位置位/复位控制字 D7 D6 D5D4D3D2D1D0 D7=0 特征位 不用位选择000=C 口0位.......111 =C 口7位0=复位 1=置位可编程并行接口8255电路8255 实验连线图LED显示灯连线图五:设计指导:1:门窗的状态可以使用一组开关模拟,采用K0~K7代表,开关关闭时为正常状态,开关打开时为报警状态.这些状态可以通过8255A输入.2:系统工作模式可以使用开关K8设置,报警停止用开关K9控制,报警时间设置使用K10控制,开关状态通过8255A读入.3:报警时间设置时,需要在数码管上显示时间设定值,数码管的显示参照实验4-9.六:实验步骤:1:实验连线该模块的WR,RD分别连到PC104总线接口模块的IOWR,IORD.该模块的数据(AD0~AD7),地址总线(A0~A7)分别连到PC104总线接口模块的数据(D0~D7), 地址线(A0~A7).8255模块选通线ＣＥ连到PC104总线接口模块的IOY0．8255的PA0~PA4连到开关上;8255的PC0连到发光二极管的L0,PC1~PC2连到数码显示管上面2:编写程序,实现防盗报警的功能.七:编写程序:P8255_A EQU 0190HP8255_B EQU 0191HP8255_C EQU 0192HP8255_MODE EQU 0193HMY_STACK SEGMENT PARA 'STACK'DB 100 DUP(?)MY_STACK ENDSMY_DATA SEGMENT PARA 'DATA'DCLK0 EQU 00000000BDCLK1 EQU 00000001BDIN0 EQU 00000010BDIN1 EQU 00000011BDELAY_SET EQU 00FFHSGTB1 DB 0C0HDB 0F9HDB 0A4HDB 0B0HDB 099HDB 92HDB 82HDB 0F8HDB 80HDB 90HDB 88HDB 83HDB 0C6HDB 0A1HDB 86HDB 8EHDB 00HMY_DATA ENDSMY_CODE SEGMENT PARA 'CODE'ASSUME CS:MY_CODE,MY_DA TA,SS:MY_STACKMY_PROC FARMAINP: MOV AX,MY_DATAMOV DS,AXMOV DX,P8255_MODEMOV AL,90HOUT DX,ALMOV DX,P8255_MODEMOV AL,05HOUT DX,ALSTOP: MOV DX,P8255_AIN AL,DXTEST AL,04HJZ STARTJMP STOPSTART: MOV DX,P8255_AIN AL,DXTEST AL,03HJZ STOPMOV DX,P8255_AIN AL,DXTEST AL,08HJNZ STOPLED: MOV DX,P8255_MODEMOV AL,04HOUT DX,ALCALL SHOWJMP STOPRETMY_PROC ENDPSHOW PROC NEARPUSH DXPUSH AXMAIN: MOV DX,P8255_MODEMOV AL,80HOUT DX,ALMOV SI,00HMOV DI,00HMAIN1: MOV BX,OFFSET SGTB1MOV AH,[BX+SI]CALL SENDCALL DELAYPD: MOV DX,P8255_CIN AL,DXTEST AL,04HJZ PD1MOV DX,P8255_MODEMOV AL,05HOUT DX,ALMOV DX,P8255_MODEMOV AL,01HOUT DX,ALMOV DX,P8255_MODEMOV AL,03HOUT DX,ALJMP PDPD1: MOV DX,P8255_AIN AL,DXTEST AL,08HJZ PD2MOV DX,P8255_MODEMOV AL,05HOUT DX,ALPD2: MOV DX,P8255_AIN AL,DXTEST AL,DXJZ JXXSMOV SI,00HMOV DI,00HMOV BX,OFFSET SGTB1MOV AH,[BX+DI]CALL SENDMOV AH,[BX+DI]CALL SENDCALL DELAYJMP PDJXXS: CMP DI,9HJNZ MAIN2MOV DI,00HINC SICMP SI,10JNZ MAIN3JMP MAINMAIN2: NOPINC DIMAIN3: CALL BREAKJMP MAIN1POP AXPOP DXRETSHOW: ENDPSEND PROC NEARPUSH CXMOV CX,01HSEND1: MOV DX,P8255_MODEMOV AL,DCLK0OUT DX,ALMOV AL,AHRCL AL,CLJC SEND2MOV AL,DIN0OUT DX,ALSEND2: MOV AL,DIN1OUT DX,ALSEND3: MOV AL,DCLK1OUT DX,ALINC CXCMP CX,09HJNE SEND1MOV AL,DIN1OUT DX,ALPOP CXRETSEND: ENDPDELAY PROC NEARPUSHFPUSH DXPUSH CXMOV DX,DELAY_SET D1: MOV CX,-1D2: DEC CXJNZ D2DEC DXJNZ D1POP CXPOP DXPOPFRETDELAY ENDPBREAK PROC NEARPUSHFPUSH AXPUSH DXMOV AH,06HMOV DL,OFFHINT 21HJE RETURNMOV AX,4C00HINT 21HRETURN: POP DXPOP AXPOPFRETBREAK ENDPMY_CODE ENDSEND MAINP八:实验总结:掌握8255的主要用法,实现8255的主要的指令的用法和控制字,实现对灯的控制和对LDE的控制.实现调用指和比较的用法.还有理清个控制字的实现,关键是理清思路.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一种多功能家用防盗报警器的设计
摘 要：本文基于实际生活家居防盗需要设计的多用途智能防盗
报警器结构合理、工作可靠、使用方便、性价比较高，相对于社会
上销售的商品化的防盗报警器简化了一些不常用的功能，成本较
低，可供具备一定能力的人员自己设计制作，具有很大的实用价值。
关键词：报警器；红外控制；固定电话；单片机
中图分类号：tp23 文献标识码：a 文章编号：1674-7712 （2013）
06-0024-01
一、绪论
现在市场上销售的商品化的防盗报警器主要分为两类，一类是适
合个人家庭使用的独立报警器，主要是面向个人家庭用户，另一类
是适合小区联防报警、甚至可以与公安110系统联网报警的网络型
系统。
目前市场上销售的大多数面向个人家庭用户的家用报警器，从技
术上来说已经具备成熟的方案，随着多年的使用，在功能上也能够
满足大多数的需求。但是这种报警器主要是实现在布防地、在用户
房屋周边产生警告，它缺乏与外界联系的有效手段，虽然有些报警
器可以通过联网方法可以与小区物业保安中心或者110系统联系，
但是社会上销售的商品化的报警器一般售价昂贵，大多用户无法接
受，另一方面社会上销售的报警器也仅仅只是作为报警器功能，无
法实现更多功能，不容易实现功能的扩展。
二、设计实现的功能
本文设计的多用途智能防盗报警器，是以at89c51单片机为控制
核心，利用外置热释电红传感探头kp506b、微波多普勒雷达模块以
及天然气检测传感器，通过bis0001信号处理电路，由射频发射
pt2262与接收电路pt2272相互配合，实现与单片机的无线通讯。
经单片机内部软件编程处理后，单片机输出控制信号，自动拨打主
人电话号码进行语音提示。
本文设计的防盗报警器利用单片机控制，功能强大，不仅可以实
现防盗报警功能，利用有线电话网络或者移动网络进行远程报警，
而且可以远程控制家中的电器的工作状态，易于扩展成多用途的智
能家居系统。
根据设计思想，本项目设计的报警器能实现以下功能：1.利用热
释红外监测模块和微波多普勒雷达模块监测非法入侵者。2.利用天
然气检测传感器。3.当发现警情的时候能拨打系统内设定的电话号
码，向用户报告警情。4.可预先存储多组电话号码，且掉电不丢失。
5.传感器采用无线数据通信，不易被破坏，而且安装、布线、调试
方便。6.可实现异常情况的自动复位。7.能够在远方通过拨打家中
电话，产生控制信息，远程控制家中相关电器的开启与关闭。8.如
果家中没有固定电话网络系统、或者考虑到在固定电话系统被破坏
的时候仍然可以实现远程报警功能的话，可以选择通过移动电话与
移动电话网络连接，实现向外界报警。
三、总体设计方案
综合产品成本、产品功能以及实际使用的需要，其总体设计方案
如图1所示。报警器采用模块化设计，主要有两大部分组成，一部
分是有at89c51单片机为核心组成的单片机系统，另一份部分是相
关的功能模块电路。
报警器的控制核心采用at89c51单片机，配有微波多普勒雷达监
测模块、热释红外监测模块、天然气检测模块、带编码的无线收发
模块、dtmf收发电路、红外收发模块、远程控制模块、看门狗电路、
语音录放电路、移动通信收发模块电路。
当微波多普勒雷达监测模块或者热释红外监测模块采集到警情
信号时，通过无线收发模块把警情信号送给单片机，单片机接收到
警情信号以后经过处理，如果确认有警情发生，则控制dtmf电路
拨通系统内置的电话号码，向用户报警。如果用户家中没有固定电
话网络，而且用户需要使用远程报警和远程控制功能，或者如果该
电路工作不正常（例如电话线被恶意剪断），那么就需要在设计的
系统中加入移动通信收发模块。在主控单片机的控制下，把检测到
的警情信号通过无线调制解调器，利用移动无线网络信号，接入目
前广泛使用的数字移动通信系统（gsm），向用户报告警情。无论是
采用固定电话还是移动通信方式向用户远程报警，当系统检测到对
方接通后，报警器控制核心控制接通报警器中的语音电路，根据警
情信息的不同，取出事先录制在语音电路中用户设定的信息，完成
远程报警功能。
四、单片机主系统
单片机主系统由dtmf收发电路、语音电路、看门狗电路、红外
收发电路、远程控制电路以及作为主要核心的单片机控制电路六大
部分构成组成。
报警器的核心控制电路是用at89c51单片机来实现。通过它的引
脚对dtmf收发电路、语音电路、看门狗电路、红外收发电路、远
程控制电路实现控制。
双音多频（dtmf）收发器采用mt8880，一方面用来接收单片机电
路处理后产生的控制信号，并在单片机电路的控制下拨打设定的电
话号码，并把音频电路送来的语音信号送给用户，另一方面接收远
方用户通过电话线送来的双音频控制信号转换成控制指令信号送
给单片机电路，利用单片机电路完成相关控制任务。
语音电路的作用是当报警器检测系统发现警情的时候，能够通过
电话网络告知用户相关情况。选取语音芯片的时候，芯片必须具备
三种功能：分段录音、放音、可寻址根据这些功能要求，本系统选
用isd1420作为语音电路的核心芯片。
在电路设计路中设置了由x5045为核心的看门狗电路，以解决意
外因素导致程序跑飞，而使系统不能正常工作甚至死机的问题，以
提高系统的可靠性。我们之所以考虑用x5045，是因为其本身内部
集成有512字节的电可擦除只读存储器（eeprom），利用x5045内
部的512字节的存储空间存储预定的用户电话号码。
五、功能模块电路
功能模块包括微波多普勒雷达模块、热释红外监测模块、无线传
输模块以及移动通信收发模块。系统可以采用相关传感器采集多种
警情信号如煤气泄漏和火灾等等。对于非法入侵者的警情检测是利
用多普勒雷达模块完成的。
热释红外信号检测与处理电路是以biss0001信号处理电路为核
心，加上外置的kp506b红外探头组成。kp506b热释红外传感器具
有非常好的性能，配以滤波镜片，以非接触方式检测来自人体特有
的波长为10μm的红外辐射。
为了方便实现各个传感器与单片机主控的信号传递，我们选用
pt2262和pt2272来完成传感器与主控器之间的通信。这种方式可
以避免有线方式的布线麻烦。
为了能够进行远程报警通知主人，在设计方案中加入了利用固定
电话网络进行远程报警功能。但是在实际生活中，可能有些用户家
里没有固话网络，或者说用户担心如果固话网络电话线被破坏从而
导致失去远程报警功能，在设计中我们还可以选用中兴公司的zxgm
18模块实现gsm无线报警功能。这个模块是一个独立的可选模块，
可以根据需要来选择是否加入这个功能。
六、总结
本文设计的防盗报警器利用单片机控制，功能强大，不仅可以实
现防盗报警功能，利用有线电话网络或者移动网络进行远程报警，
而且可以远程控制家中的电器的工作状态，易于扩展成多用途的智
能家居系统。
