挖掘机部件名称及作用

挖掘机部件名称及作用
挖掘机是一种用于挖掘地下物质的工程机械，由于它的作用十分重要，所以挖掘机的各部件也都是十分关键的。

在这篇文章中，我们将为您介绍挖掘机的各个部件的名称和作用。

1. 发动机
发动机是挖掘机的动力来源。

它的作用是将燃料燃烧后产生的能量转化为机械运动。

挖掘机的发动机通常由柴油机或液化气发动机组成，不仅高效稳定，而且容易保养维护。

2. 液压系统
液压系统是挖掘机的核心部件之一。

它的作用是通过液压油将发动机的动力转化为机械运动的力量，从而控制挖掘机的所有运动。

液压系统由液压油箱、油泵、油嘴、控制阀、油管等部件组成。

3. 驾驶室
驾驶室是挖掘机的控制中心。

它的作用是让操作员可以安全、舒适地驾驶挖掘机，实现各种挖掘和推土作业。

驾驶室内部通常配有控制杆、踏板、仪表盘等设备，不仅提高了挖掘机操作的便利性，还有助于保护操作员的安全。

4. 机体
机体是挖掘机的重要部分，它支撑所有的机械装置，让挖掘机能够承受重压。

挖掘机的机体通常由钢板、铁板等金属材料制成，不仅结构坚固，而且方便清洁和维护。

5. 履带和履带架
履带和履带架是挖掘机的行走系统。

它的作用是让挖掘机可以在各种地形中自由行驶，完成对不同场地的挖掘和加工。

挖掘机的履带和履带架通常由钢铁等金属材料制成。

6. 钳杆和配件
钳杆和配件是挖掘机的捕捉和剥夺装置。

它的作用是为挖掘机增加抓持力和剪断力，从而使挖掘机更加灵活多变。

挖掘机的钳杆和配
件通常由铁制材料制成，可以承受较大的压力和负荷。

7. 转台和马达
转台和马达是挖掘机的转向和转向装置。

它的作用是为挖掘机增加前进和后退的灵活性，使挖掘机更加简化和扩展。

转台和马达通常由金属材料制成，可以承受较大的压力和负荷。

综上所述，以上这些部件都是挖掘机重要的组成部分，每个部件都有自己所承担的责任。

正是由于这些部件的不同配合，挖掘机才能够在各种挑战和环境下保持高效稳定的运行。

合集下载

挖掘机的结构与工作原理

挖掘机的结构与工作原理引言概述：挖掘机是一种重型工程机械，广泛应用于土方开挖、矿山开采、道路建设等领域。

它具有复杂的结构和独特的工作原理，本文将从四个方面详细介绍挖掘机的结构和工作原理。

一、挖掘机的结构1.1 发动机：挖掘机的发动机是其动力来源，通常采用柴油发动机。

它具有高功率、高效率和可靠性的特点，能够提供足够的动力来驱动挖掘机的各个部件。

1.2 铰接装置：挖掘机的铰接装置是连接上下车架的关键部件，它能够使挖掘机实现360度旋转。

铰接装置通常由回转支承、回转驱动器和回转齿圈等组成，能够确保挖掘机在工作时具有灵活的转动能力。

1.3 斗杆和斗臂：挖掘机的斗杆和斗臂是实现挖掘和装载功能的重要部件。

斗杆用于控制斗臂的伸缩，而斗臂则用于控制斗的倾斜和旋转。

它们的长度和结构设计能够影响挖掘机的工作范围和效率。

二、挖掘机的工作原理2.1 液压系统：挖掘机的工作原理主要依靠液压系统来实现。

液压系统由液压泵、液压缸、液压马达和液压阀等组成，通过液压油的流动来实现各个部件的运动控制。

液压系统具有传动效率高、反应灵敏和承载能力强的特点。

2.2 控制系统：挖掘机的控制系统是实现各个部件协调运动的关键。

它通常由电控系统和液压控制系统组成，能够通过操作手柄或电子控制单元来控制挖掘机的各项功能，如挖掘、装载、旋转等。

2.3 工作装置：挖掘机的工作装置包括斗杆、斗臂和斗，它们通过液压系统的控制来实现挖掘和装载的功能。

工作装置的设计和调整能够影响挖掘机的工作效率和稳定性，同时也要考虑到斗的容量和结构的合理性。

三、挖掘机的工作流程3.1 开机准备：挖掘机开机前需要进行一系列的准备工作，包括检查液压油、燃油和润滑油的情况，检查各个部件的工作状态和安全装置的可靠性等。

3.2 操作技巧：挖掘机的操作需要一定的技巧和经验。

操作人员需要熟悉挖掘机的控制系统和工作装置，掌握正确的操作方法和注意事项，以确保工作的安全和高效。

3.3 维护保养：挖掘机的维护保养是保证其正常工作和延长使用寿命的重要环节。

挖掘机百科知识

挖掘机百科知识
挖掘机又称挖土机、铲土机，是一种用于进行土方工程的机械设备。

它主要用于挖掘、运输、装载和卸载土、石料等。

挖掘机通常由液压系统、电气系统、动力系统、工作装置等部分组成。

挖掘机采用液压系统进行动力传递和工作执行，能根据不同工况调节工作装置的动作和速度。

电气系统用于控制机械的各项动作和监测机械的工作状态。

动力系统一般采用内燃机或电动机，提供动力给液压系统和传动系统。

工作装置包括挖掘斗、铲斗等，用于挖掘、装载和卸载物料。

挖掘机的主要参数有挖掘力、铲斗容量、最大挖掘半径、最大挖掘深度、最大卸土高度等。

挖掘力是挖掘机进行挖掘作业时产生的力量，常用于评估其作业能力。

铲斗容量是指挖掘斗或铲斗能装载的物料容量。

最大挖掘半径是指挖掘机臂架最远能够延伸的距离，最大挖掘深度是指挖掘机可以挖掘的最大深度，最大卸土高度是指挖掘机可以卸载物料的最大高度。

挖掘机广泛应用于土方工程、矿山开采、市政工程、建筑工地等领域。

随着科技的发展，挖掘机逐渐实现了自动化和智能化，提高了工作效率和安全性。

同时，挖掘机的种类也越来越丰富，包括小型挖掘机、中型挖掘机、大型挖掘机、轮式挖掘机等。

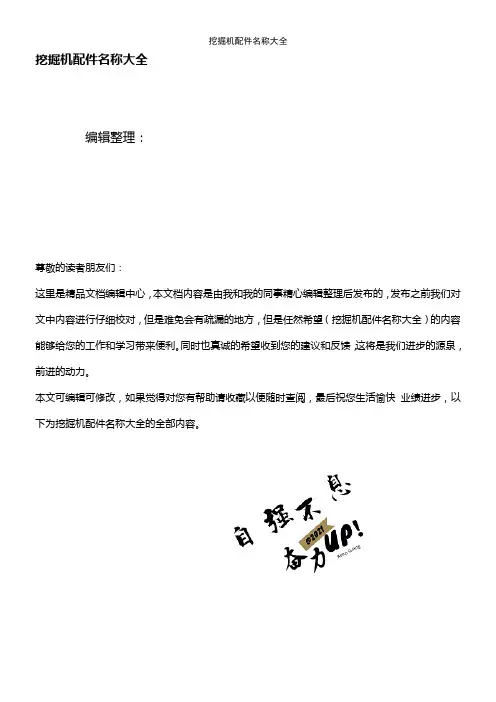

(2021年整理)挖掘机配件名称大全

挖掘机配件名称大全编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（挖掘机配件名称大全）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为挖掘机配件名称大全的全部内容。

挖掘机配件名称大全发动机发动机总成：中缸总成 .气缸盖总成。

气门室盖 ,进。

挖掘机的结构与工作原理

挖掘机的结构与工作原理一、引言挖掘机是一种常见的工程机械设备，广泛应用于土木工程、矿山开采、建造施工等领域。

本文将详细介绍挖掘机的结构和工作原理。

二、挖掘机的结构挖掘机主要由以下几个部份组成：1.底盘：底盘是挖掘机的基础，它承载着整个机身的分量，提供稳定的支撑。

底盘通常由履带、履带轮、驱动器和转向器等组成。

2.上部结构：上部结构包括驾驶室、发动机、液压系统、动力传动系统等。

驾驶室提供给驾驶员一个舒适和安全的工作环境，发动机提供动力，液压系统用于控制挖掘机的各项操作。

3.斗杆：斗杆是挖掘机的重要组成部份，它连接着斗杆缸和车体，起到支撑和控制斗杆运动的作用。

4.斗杆缸和斗杆油缸：斗杆缸和斗杆油缸通过液压系统提供动力，控制斗杆的伸缩和旋转。

5.挖斗：挖斗是挖掘机的主要工作装置，用于挖掘和装载土方、石方等。

挖斗通常由挖斗壳体、挖斗刀片和挖斗牙等组成。

三、挖掘机的工作原理挖掘机的工作原理主要涉及液压系统和动力传动系统。

1.液压系统：液压系统是挖掘机的核心部份，它通过液压油的流动来实现各项操作。

液压系统由液压泵、液压缸、液压阀等组成。

当驾驶员操作控制杆时，液压泵将液压油压力传递给液压缸，从而实现斗杆、斗杆缸和挖斗的运动。

2.动力传动系统：动力传动系统主要由发动机和传动装置组成。

发动机提供动力，通过传动装置将动力传递给液压泵和其他工作装置。

四、挖掘机的工作流程挖掘机的工作流程通常包括以下几个步骤：1.准备工作：驾驶员检查挖掘机的各项部件是否正常，确保安全操作。

2.起动挖掘机：启动发动机，让挖掘机进入工作状态。

3.操作挖掘机：驾驶员通过控制杆控制挖斗的伸缩、旋转和升降等动作，完成挖掘、装载等作业。

4.结束工作：工作完成后，关闭发动机，进行必要的维护和保养。

五、挖掘机的应用领域挖掘机广泛应用于土木工程、矿山开采、建造施工等领域。

在土木工程中，挖掘机常用于挖掘土方、开凿沟渠等；在矿山开采中，挖掘机用于开采矿石、煤炭等；在建造施工中，挖掘机常用于挖掘基坑、铺设管道等。

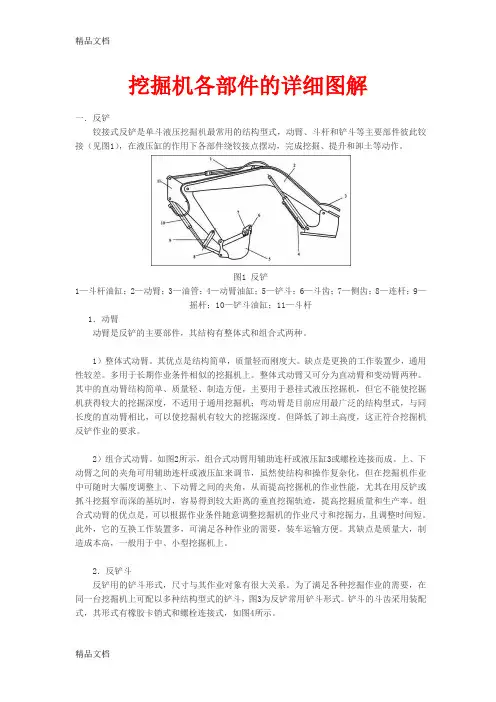

挖掘机各部件的详细图解教学提纲

挖掘机各部件的详细图解一．反铲铰接式反铲是单斗液压挖掘机最常用的结构型式，动臂、斗杆和铲斗等主要部件彼此铰接（见图1），在液压缸的作用下各部件绕铰接点摆动，完成挖掘、提升和卸土等动作。

图1 反铲1—斗杆油缸；2—动臂；3—油管；4—动臂油缸；5—铲斗；6—斗齿；7—侧齿；8—连杆；9—摇杆；10—铲斗油缸；11—斗杆1．动臂动臂是反铲的主要部件，其结构有整体式和组合式两种。

1）整体式动臂。

其优点是结构简单，质量轻而刚度大。

缺点是更换的工作装置少，通用性较差。

多用于长期作业条件相似的挖掘机上。

整体式动臂又可分为直动臂和变动臂两种。

其中的直动臂结构简单、质量轻、制造方便，主要用于悬挂式液压挖掘机，但它不能使挖掘机获得较大的挖掘深度，不适用于通用挖掘机；弯动臂是目前应用最广泛的结构型式，与同长度的直动臂相比，可以使挖掘机有较大的挖掘深度。

但降低了卸土高度，这正符合挖掘机反铲作业的要求。

2）组合式动臂。

如图2所示，组合式动臂用辅助连杆或液压缸3或螺栓连接而成。

上、下动臂之间的夹角可用辅助连杆或液压缸来调节，虽然使结构和操作复杂化，但在挖掘机作业中可随时大幅度调整上、下动臂之间的夹角，从而提高挖掘机的作业性能，尤其在用反铲或抓斗挖掘窄而深的基坑时，容易得到较大距离的垂直挖掘轨迹，提高挖掘质量和生产率。

组合式动臂的优点是，可以根据作业条件随意调整挖掘机的作业尺寸和挖掘力，且调整时间短。

此外，它的互换工作装置多，可满足各种作业的需要，装车运输方便。

其缺点是质量大，制造成本高，一般用于中、小型挖掘机上。

2．反铲斗反铲用的铲斗形式，尺寸与其作业对象有很大关系。

为了满足各种挖掘作业的需要，在同一台挖掘机上可配以多种结构型式的铲斗，图3为反铲常用铲斗形式。

铲斗的斗齿采用装配式，其形式有橡胶卡销式和螺栓连接式，如图4所示。

图2 组合式动臂1—下动臂；2—上动臂；3—连杆或液压缸图3 反铲常用铲斗结构1—齿座；2—斗齿；3—橡胶卡销；4—卡销；5、6、7—斗齿板二．正铲单斗液压挖掘机的正铲结构如图5所示，主要由动臂2、动臂油缸1、铲斗5、斗底油缸4等组成。

挖掘机的结构与工作原理

挖掘机的结构与工作原理挖掘机是一种用于挖掘土壤、破碎岩石和其他材料的重型机械设备。

它在建造工程、矿山开采、道路修筑和其他工业领域中发挥着重要作用。

本文将详细介绍挖掘机的结构和工作原理。

一、挖掘机的结构挖掘机主要由以下几个部份组成：1. 车体：挖掘机的车体是整个机器的主要支撑部份，承受着挖掘过程中的分量和压力。

车体通常由钢板焊接而成，具有足够的强度和刚性。

2. 发动机：挖掘机的发动机提供动力，驱动液压系统和其他工作部件的运行。

发动机通常采用柴油发动机，具有高功率和高扭矩，以满足挖掘机在各种工况下的需求。

3. 铲斗：挖掘机的铲斗是用于挖掘和搬运土壤、岩石和其他材料的主要工作部件。

铲斗通常由耐磨钢材制成，具有强大的抓取和挖掘能力。

4. 液压系统：挖掘机的液压系统是实现各种工作功能的关键部份。

液压系统由液压泵、液压缸、液压阀和液压油箱等组成，通过控制液压油的流动和压力来实现挖掘机的各种动作。

5. 履带或者轮胎：挖掘机通常配备履带或者轮胎，以提供稳定的挪移和工作支撑。

履带适合于复杂地形和不平整的工地，而轮胎适合于平整的路面。

二、挖掘机的工作原理挖掘机的工作原理主要基于液压系统的工作原理。

下面将详细介绍挖掘机的工作流程：1. 发动机启动：首先，挖掘机的发动机启动，提供动力给液压系统和其他工作部件。

2. 液压系统工作：发动机驱动液压泵，液压泵将液压油压力提升并输送到液压缸和液压阀中。

液压油的流动和压力控制由液压阀完成。

3. 操作控制：挖掘机的操作员通过控制操作杆和脚踏板来控制挖掘机的各种动作，如铲斗的抓取、铲斗臂的升降、旋转平台的旋转等。

4. 挖掘作业：操作员将挖掘机挪移到工作地点，使用铲斗挖掘土壤或者岩石。

液压系统提供动力，驱动铲斗的运动，将挖掘的材料装载到铲斗中。

5. 搬运作业：挖掘机将装载好的材料通过铲斗的升降和旋转平台的旋转，将材料搬运到目标位置或者运输车辆上。

6. 安全措施：在挖掘作业和搬运作业过程中，操作员需要遵守相关的安全规定，确保工作环境安全，并避免事故发生。

单斗挖掘机构造回转盘部分和各部机构

各齿轮参数见前表，求提升钢绳旳最大提升速度。解：（1）先求两级齿轮减速机构旳传动比
z 2
z4
142 98
47
z1 z3 2114
（2）再求卷筒旳最大转速 Rm
Rm
n
740 47
15.7转 / 分
（3）提升钢绳的最大提升速度Vm
Vm
D
Rm
1 60
3.141.05 15.7 60
0.87米 /
1、2----轴 3 ---联轴器主动轮 4 ---联轴器从动轮 5 ---楔形块 6 ---大人字齿轮 7 ---直齿轮 8 ---滚动轴承
5、提升卷筒轴
提升卷筒轴由两个双列向心球面滚子轴承支承在支架上。大齿轮2与卷筒3用螺栓连接，并与轴固定。卷筒上旳绳槽二分之一是右螺旋，另二分之一是左螺旋
1）要保持上下圈轨道旳润滑良好。 2）圈轨道旳最大磨损厚度不超出8毫米。 3）压宽量不得超出原轨道宽6毫米。
六、A 型架
1、构成： A型架由前支架和两个后拉杆构成。
2、构造：上部设有三个垂直绷绳轮和一种水平绷绳轮。目旳是使绷绳经过这些轮和大架子顶端旳绷绳轮，将大架子拉住，并使之向前倾斜45 度。
托辊
外圈围子
托辊轴下轨道
下台大牙盘部分
支承装置旳构成：圈轨道、托辊、托辊轴；内、外圈围子连接螺栓等。 1 圈轨道：可分为矩形断面；斜形断面两种。
带有锥度旳托辊和斜面圈轨道，降低托辊与圈轨道旳磨损。 2 圈轨道旳材质及热处理：
材质是40铬热处理方式是调质处理（淬火+高温回火）
3 对圈轨道技术要求及保养
1、卷筒轴； 2、大齿轮； 3、卷筒； 4、滚动轴承
（二）提升大架子机构

(完整)挖掘机配件名称大全,推荐文档

挖机油缸知识点总结

挖机油缸知识点总结一、挖掘机油缸概述挖掘机油缸是挖掘机的一个重要部件，主要用于实现挖掘机的各种动作，如升降、伸缩、倾斜等，是挖掘机的动力传动装置之一。

油缸内部通过液压传动原理，利用液压油的压力产生力，从而实现机械装置的运动。

油缸的结构一般包括缸体、活塞、活塞杆、密封件、防尘套、支撑件等部件，这些部件共同作用实现油缸的功能。

二、油缸的作用1. 实现机械装置的动作挖掘机油缸主要作用是通过液压油的压力产生力，从而实现挖掘机的各种动作，比如升降臂的升降、斗杆的伸缩、斗的旋转等等。

油缸是挖掘机实现动作的关键部件之一。

2. 传递动力油缸通过液压传动原理，将液压油的压力转化为力，从而传递给机械装置。

通过改变液压油的流向和压力大小，可以控制油缸的运动方式和速度。

三、油缸的分类按照结构和液压传动方式的不同，挖掘机油缸可以分为多种类型，主要包括单作用油缸、双作用油缸、无杆油缸、支撑油缸等。

其中，单作用油缸只能实现单一方向的运动，双作用油缸可以实现双向运动，无杆油缸结构更为简单，支撑油缸主要用于支撑作用。

四、油缸的维护与保养1. 定期更换液压油挖掘机油缸在工作中需要不断的液压油来传动，因此液压系统的液压油应该保持干净和充足，定期更换液压油是非常重要的。

2. 清洁油缸外表面挖掘机油缸在工作中可能会受到泥沙、灰尘等脏物的影响，因此需要经常清洁油缸外表面，以防止脏物进入油缸内部。

3. 检查密封件油缸内部的密封件有橡胶密封圈、密封垫、防尘套等，这些密封件如果损坏或老化将影响油缸的工作性能，因此需要定期检查并更换。

在挖掘机工作中，要注意避免油缸碰撞硬物，以免损坏油缸，影响挖掘机的正常工作。

五、油缸故障排除1. 油缸内漏油油缸内漏油的现象可能是由于密封件损坏引起，需要检查和更换密封件。

2. 油缸外漏油油缸外部的漏油可能是由于油管或液压管连接处松动或损坏引起，需要及时紧固或更换油管。

3. 油缸卡滞油缸卡滞可能是由于液压系统压力不足或液压泵故障引起，需要检查液压系统的工作状态和液压泵的性能。

小松挖掘机PC130-7结构与功能：第3部分-操作

操作警告在阅读本章节前，请阅读并确保已经了解安全部分内容。

各部件名称操作各部件名称机器总图（1）铲斗（2）铲斗油缸（3）斗杆（4）斗杆油缸（5）动臂（6）动臂油缸（7）链轮（8）履带架（9）履带板（10）引导轮操作各部件名称控制装置和仪表（1）车用收音机（5）空调器控制开关（6）安全锁定杆（7）左工作装置操纵杆（8）按钮开关（9）行走踏板（10）行走操纵杆（11）点烟器（12）机器监控器（13）喇叭开关（14）右工作装置操纵杆（15）起动开关（16）燃油控制旋钮（17）灯开关（18）报警蜂鸣器停止开关（19）回转锁定开关（20）回转/停车制动取消开关（21）泵驱动紧急开关（22）行走速度选择器开关（23）自动减速开关（24）充电监控器（25）空气滤清器堵塞监控器（26）机油压力监控器（27）小时计（28）显示（故障显示）（29）发动机冷却液温度计（30）发动机冷却液监控器（31）燃油油位监控器（32）燃油计（33）机油油位监控器（34）回转锁定监控器（35）发动机预热监控器（36）机油更换监控器（37）雨刷器开关（38）工作模式选择器开关控制装置和仪表的说明以下是操作机器所需装置的说明。

为了正确、安全地进行适当的操作，完全了解各操作装置的操作方法及显示的含义是非常重要的。

监控系统A ：基本检查项目监控器B ：注意项目监控器C ：紧急项目监控器D ：仪表显示部分E ：监控器开关部分基本检查项目监控器警告这些监控器不能保证机器处在良好状态。

起动前，当进行检查（日检）时，不要仅依赖监控器。

一定要走下机器，直接检查每一项。

这显示起动发动机前应检查的基本项目。

如有任何异常，相关的监控器灯会闪烁。

A（1）机油油位监控器A（2）机油更换监控器（如果装备）机油油位监控器此监控器（1）亮，警告驾驶员发动机油底壳内的油位已经下降。
