常用的计算电流公式
常用的計算公式和經驗公式
將大家都熟悉的額定電流做一簡單整理歸納，對一些人也許有用。也歡迎諸位將設計和實踐中常用的計算公式和經驗公式跟帖貢獻出，方便大家。?
0．成套設備的額定電流：?
開關設備和控制設備的額定電流是在規定的使用和性能條件下，開關設備和控制設備應該能夠持續通過的電流的有效值。指該設備中一次設備額定電流中最小的額定電流。?
如一臺KYN28-12中配置VS1-12/1250-31.5 LZZBJ9-10 400/5 則該設備額定電流為400A.如果該設備為饋出柜，則下引母線按400A的载流量选取TMY60*6。（已经考虑动热稳定）
隔離柜的額定電流按相鄰的母聯柜確定；?
所變柜和PT柜的額定電流按熔斷器的額定電流標注。（也可不標注）?
1．變壓器一次額定電流［I1e］和二次額定電流［I2e］：?
計算公式:S=√3UI?
40．5KV：I1e=0.017S?
12KV： I1e=0.06S?
7．2KV： I1e=0.1S?
當二次為0.4KV時：I2e=1.5S?
式中S為變壓器容量（KVA），U為額定電壓（KV），I為額定電流（A）? 2．三相電動機的額定電流（A）：?
計算公式=√3UICOS∮?
考慮電機功率因數和效率的綜合因數：Ie=0.76P/Ue?
12KV: I=0.076P?
7.2KV; I=0.126P?
3.6KV; I=0.25P?
0.4KV; I=2P?
式中P為電動機功率（KW），Ue為額定電壓（KV），I為額定電流（A）? 3．單相（220V）電動機的額定電流（A）：?
計算公式=UICOS∮?
考慮電機功率因數和效率的綜合因數?
Ie=5.7P?
式中P為電動機功率（KW），Ue為額定電壓（KV），I為額定電流（A）? 4．電容器額定電流（A）：?
電容器采用星接法Iq=Q/U√3?
式中Q為電容器容量（Kvar），U為額定電壓（KV），I為額定電流（A）? 如果電容器采用三角接法：Iq=Q/U?
5．熔断器熔体额定电流(A):
PT保護［RN2,XRNP型］：I=0.5A或1A?
变压器保护［RN1,XRNT型］：I=(1.5-2.5)变压器一次额定电流［查标准值后按最接近值选］
一般系數按2倍選取?
電容器保護［BRN型或德國西霸電容器專用熔斷器］：?
I=（1.43-1.55）電容器額定電流［查標準值后按最接近值選］?
電動機保護：最好按產品樣本直接選取。?
6．電流互感器一次額定電流：?
1．5倍的負載計算電流［按最接近的標準值選］
如果樓主只選用非電動機保護用斷路器，只需使斷路器整定電流大于1.2倍的線電流即可。若想全面了解斷路器的選用原則，請看下文
1、一般選用原則：
(1) 根据用途选择断路器的型式及极数；
根據最大工作電流選擇斷路器的額定電流；
根據需要選擇脫扣器的類型，附件的種類和規格。
具體要求是：
①斷路器的額定工作電壓≥線路額定電壓；
②斷路器的額定短路通斷能力≥線路計算負載電流；
③斷路器的額定短路通斷能力≥線路中可能出現的最大短路電流（一般按有效值計算）；
④線路末端單相對地短路電流≥1.25倍斷路器瞬時（或短延時）脫扣整定電流；
⑤斷路器欠壓脫扣器額定電壓等于線路額定電壓；
⑥斷路器的分勵脫扣器額定電壓等于控制電源電壓；
⑦電動傳動機構的額定工作電壓等于控制電源電壓；
⑧断路器用于照明电路时，电磁脱扣器的瞬时整定电流一般取负载电流的6倍。(2) 采取断路器作为单台电动机的短路保护时，瞬时脱扣器的整定电流为电动机启动电流的1.35倍（DW系列断路器）或1.7倍（DZ系列断路器）。
(3) 采用断路器作为多台电动机的短路保护时，瞬时脱扣器的整定电流为1.3倍最大一台电动机的启动电流再加上其余电动机的工作电流(1.3Imax＋（n－1）In)。
(4) 采用断路器作为配电变压器低压侧总开关时，其分断能力应大于变压器低壓側的短路電流值，脫扣器的額定電流不應小于變壓器的額定電流，短路保護的整定電流一般為變壓器額定電流的6-10倍；過載保護的整定電流等于變壓器的額定電流。
(5) 初步选定断路器的类型和等级后，还要与上、下级开关的保护特性进行配合，以免越级跳闸，扩大事故范围。
2、電動機保護用斷路器的選用
電動機保護用斷路器可分為兩類：一類是指斷路器只作保護而不負擔正常操作；另一類是指斷路器需兼作保護和不頻繁操作之用。后一類情況需考慮操作條件和電壽命。
電動機保護用斷路器的選用原則為：長延時電流整定值等于電動機額定電流。瞬時整定電流：對保護籠型電動機的斷路器，瞬時整定電流等于（8-15）倍電動機額定電流，取決于被保護電動機的型號、容量和啟動條件；對于保護繞線轉子電動機的斷路器，瞬時整定電流等于（3-6）倍電動機額定電流，取決于被保護繞線轉子電動機的型號、容量和啟動條件。6倍長延時電流整定值的可返回時間大于等于電動機實際啟動時間。按啟動時負載的輕重，可選用可返回時間為1、3、5、8、15S中的某一檔。
3、導線保護斷路器的選用
照明、生活用導線保護斷路器，是指在生活建筑中用來保護配電系統的斷路器，選用時應考慮：
（1）長延時整定值小于等于線路計算負載電流。
（2）瞬時動作整定值等于（6-20）倍線路計算負載電流。
三相電與單相電的負載電流計算：

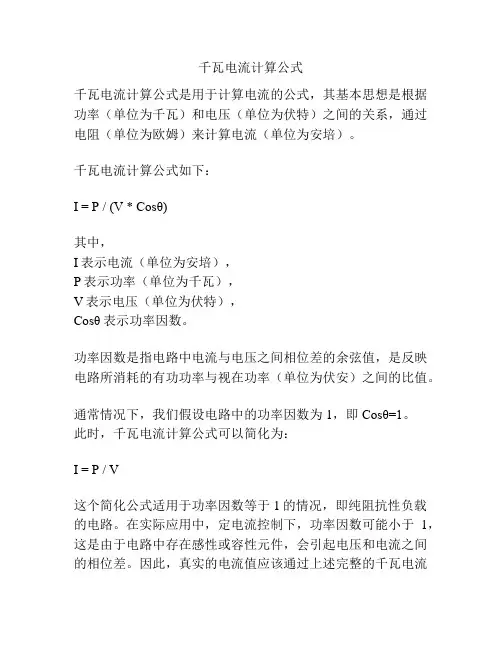

對于單相電路而言，電機功率的計算公式是：P=IUcosφ，
相電流I=P/Ucosφ；
式中：
I為相電流，它等于線電流
P為電機功率
U為相電壓，一般是220V
cosφ是電機功率因素，一般取0.75

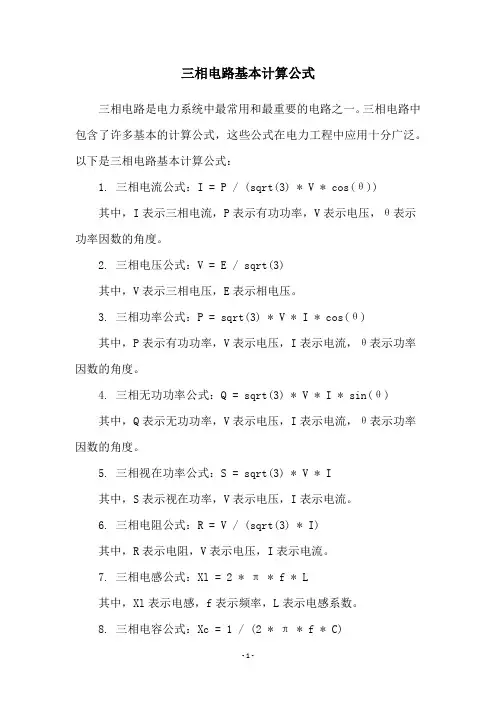

對于三相平衡電路而言，三相電機功率的計算公式是：
P=1.732IUcosφ。
由三相電機功率公式可推出線電流公式：I=P/1.732Ucosφ
式中：
P為電機功率
U為線電壓，一般是380V
cosφ是電機功率因素，一般取0.75
計算出來了線電流了就可以根據電流大小和其他的條件選擇導線。20509 501D 倝m34435 8683 蚃38284 958C 閌y30778 783A 砺€29885 74BD 璽37838 93CE 鏎30863 788F 碏21486 53EE 叮34881 8841 衁&
