幕墙新规范我国的建筑幕墙行业，随着国家经济的高速发展，在很短的时间内发展壮大起来，这在建筑史上是史无前列的。
随着新材料、新技术的不断涌现，给建筑幕墙设计施工提出了新的挑战的同时，也带来了新的机遇，我们应在工程实践中总结经验，把工程施工中遇到的问题总结出来，避免在其它的工程中重复得过去的错误，为创造优质工程，必须规范熟悉施工工艺，提高幕墙工程施工质量，也是工程技术人员及施工人员的必备条件。
一、铝合金幕墙的分类铝合金幕墙是一种悬挂在建筑结构主框架外侧的外围护构件。
它的玻璃四周嵌固在铝合金结构框架上的外围护墙体称为铝合金玻璃幕墙，它的自重和所承受的风荷载，地震作用等。
通过锚接件传递方式传至建筑结构主框架。
幕墙构件之间接缝和连接用现代建筑技术处理，使幕墙形成连续的墙面。
玻璃幕墙有明框玻璃幕墙，隐框玻璃幕墙，半隐框玻璃幕墙，全玻璃幕墙，此文仅以铝合金，有框幕墙为例进行技术质量方面的探讨。
玻璃幕墙的施工，应由具有专业幕墙资质的施工单位，制作安装。
幕墙的施工单位主管工程技术质量的部门，应制定质量控制计划和质量目标。
二、质量控制计划根据IS0900质量保证体系的要求，采取全过程质量控制加工，检验的质量保证体系。
内容包括公司制定的《执行程序文件》以及《幕墙设计、制作、安装质量控制标准》，《生产加工作业指导书》。
质量标准不低于国家相关标准规定。
三、质量目标幕墙工程质量完全符合下列规范的规定：（部分标准）《玻璃幕墙工程技术》规范（JGJl02—2003）《金属石材幕墙工程技术规范》（JGJl33—2001）《建筑装饰工程施工及验收规范》（GB5020—2001）《钢结构工程施工质量验收规范》（GB50205—2001）《玻璃幕墙工程质量检验标准》（JGJ／T139—2001）《单元式幕墙》（QNDLl07—2004）在幕墙工程质量控制方面应熟悉有关的标准规范：并应制定控制体系措施，应对各阶段执行质量控制。
控制阶段包括：合同评审，初步设计控制（方案设计控制）材料采购控制，幕墙构件加工控制，幕墙施工过程控制，幕墙施工过程检验控制，幕墙隐蔽工程控制，幕墙竣工验收和交付使用控制。
幕墙×××工程放线图

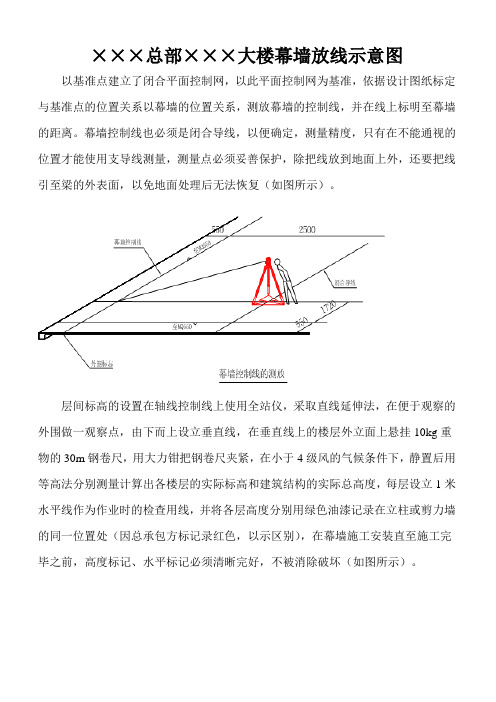

×××总部×××大楼幕墙放线示意图以基准点建立了闭合平面控制网，以此平面控制网为基准，依据设计图纸标定与基准点的位置关系以幕墙的位置关系，测放幕墙的控制线，并在线上标明至幕墙的距离。
幕墙控制线也必须是闭合导线，以便确定，测量精度，只有在不能通视的位置才能使用支导线测量，测量点必须妥善保护，除把线放到地面上外，还要把线引至梁的外表面，以免地面处理后无法恢复（如图所示）。
层间标高的设置在轴线控制线上使用全站仪，采取直线延伸法，在便于观察的外围做一观察点，由下而上设立垂直线，在垂直线上的楼层外立面上悬挂10kg重物的30m钢卷尺，用大力钳把钢卷尺夹紧，在小于4级风的气候条件下，静置后用等高法分别测量计算出各楼层的实际标高和建筑结构的实际总高度，每层设立1米水平线作为作业时的检查用线，并将各层高度分别用绿色油漆记录在立柱或剪力墙的同一位置处（因总承包方标记录红色，以示区别），在幕墙施工安装直至施工完毕之前，高度标记、水平标记必须清晰完好，不被消除破坏（如图所示）。
铝板幕墙主控制点如图所示
主条形幕墙主控制点如图所示。
幕墙工程图纸会审纪要
幕墙工程图纸会审纪要幕墙工程参加人员详“会议签到表”，会议由建设单位召集，各参建单位对幕墙工程施工图纸进行会审，依据本工程的整体造型特点、设计理念，先主体设计负责人对工程设计阐述交底，再者幕墙专业设计负责人对本幕墙优化介绍、施工中细节讲解。
结合现场实际情况及幕墙图纸会审的所提出的问题，幕墙专业设计单位已给出相应的解答如下：1、据现场踏勘看，幕墙工程完全可以在主体完工前进场施工，施工顺序可以为先由下往上施工，在主体结构封顶后再配合脚手架的拆除而由上往下施工；2、建议综合考虑主体施工脚手架施工方案和幕墙施工脚手架的搭设的关系，若能避免二次搭设则可减少相关费用的支出；3、据现场踏勘了解的情况，预埋件漏埋现象存在不少，建议早日引进幕墙施工单位，这将有利于预埋件埋设的施工交底及复查，可尽量减少采用后埋件补救方案的工程量，有利于减少费用支出和更好的保证工程质量；4、本工程现有的施工图的设计深度尚不足以全面的指导施工，比如：玻璃幕墙外的铝合金百叶装饰护栏无相应设计；立面竖向铝合金装饰条无相应设计；肋点玻幕墙两侧驳接爪无固定方案；立面图反映的一些百叶窗无设计；南北立面顶部米字格状造型装饰无设计；图纸 BMDY-07 中 1-1 剖面与实际情况不符，未考虑玻璃肋固定的实际情况。
这些都还有待深化及完善设计。
5、对施工图我司还有以下意见 1)、肋点玻幕墙中，玻璃面板顶部采用 U 型槽固定，这会造成面板玻璃自重由底部驳接爪承受，其受力模式并不合理，易引起玻璃破裂，建议调整为顶部爪驳接； 2）、石材和瓷板幕墙所用立柱为120×60×3 钢通和70×50×3 钢通，不符合《金属与石材幕墙工程技术规范》中 5.7.1 条款第二条的规定：考虑钢型材耐腐蚀性较差，最小壁厚不应小于3.5mm。
建议做调整； 3）、采光顶坡度 1%，由于玻璃在正常使用中有一定挠度，经分析按此坡度不足以顺利排水，据过往工程经验，易造成积水积垢，影响外观及性能。
2023版幕墙工艺标准化三维图集
（幕墙）2023版技术质量工艺标准化三维图集前言为贯彻党的十九大精神，践行“质量强国”战略，打造精品名牌工程，助力全面高质量发展，中建五局科技质量部收集了五局范围内较为成熟与先进的工艺做法，结合国家相关规范与企业相关管理要求，从施工过程中遇到的常见质量问题、过程工艺关键控制点出发，旨在通过标准工艺做法及小工具的使用提升过程工序质量，不二幕墙公司编制了《幕墙工程施工标准工艺图集》。
为了更加形象、具体、直观的表达，同时方便操作及交底，本手册特将《幕墙工程施工标准工艺图集》生成了三维化的模型，并成册发布。
建议各公司及项目在编制策划、方案及交底时，根据项目实际情况选择运用手册内的做法，扩大推广使用的范围。
由于时间仓促，编者水平有限，不妥之处恳请各单位在使用的过程中进行批评指正，我们收集反馈意见后，将及时修订完善。
手册在编写过程中得到了不二幕墙公司的大力协作与帮助，在此表示感谢！中建五局科技质量部2023年11月主编：副主编：责任主编：编写成员：责任编辑：邓尤东粟元甲何昌杰田华贺雄英谭卡廖晓松唐安陈杰谭乐林志明胡立森谭笛黄思颖舒小敏吴越强王钰翰胡雅络陈智于昕鑫邓凯玲彭薇薇谢微张英涛戴秘刘勇民说明：本图集内未注明的尺寸单位均为m m 。
1.1 板型预埋件侧埋做法……………………………………11.2 板型预埋件台埋做法……………………………………21.3 槽型预埋件侧埋做法……………………………………31.4 槽型预埋件台埋做法 (4)第一章幕墙埋件系统第一节幕墙预埋件第二节基层类2.1后置埋件安装做法 (5)1.1 槽型埋件铝立柱安装做法………………………………61.2 槽型埋件钢立柱安装做法………………………………71.3 板型埋件铝立柱安装做法………………………………81.4 板型埋件钢立柱安装做法 (9)第二章幕墙龙骨系统第一节幕墙立柱第二节幕墙横梁2.1铝合金立柱横梁套芯连接做法…………………………102.2铝合金立柱横梁角码连接做法…………………………112.3钢立柱钢横梁两端螺栓（横梁在外侧）连接做法……122.4钢立柱钢横梁一端螺栓一端焊接(立柱横梁齐平)连接做法 (13)第三章幕墙防火及防雷做法第一节幕墙防火做法第二节幕墙防雷做法1.1 框架式幕墙层间防火做法..............................141.2 框架式幕墙竖向防火做法 (15)2.1框架式幕墙防雷标准位置做法……………………162.2框架式幕墙防雷屋顶位置做法 (17)第四章幕墙保温第一节幕墙保温做法1.1 框架式幕墙保温做法....................................181.2 一体式膨胀保温做法 (19)第五章玻璃幕墙第一节玻璃面板幕墙做法1.1 隐框玻璃幕墙玻璃安装做法...........................201.2 明框玻璃幕墙玻璃安装做法...........................211.3半隐框玻璃幕墙耐候胶注胶做法 (22)目录1.1 铝板幕墙铝板安装螺钉做法.................................231.2 铝板幕墙铝板安装压码做法.................................241.3 框架式铝板幕墙上部收口做法..............................251.4 框架式铝板幕墙门窗收口做法..............................261.5框架式铝板幕墙耐候胶注胶做法 (27)第六章金属与石材幕墙第一节金属面板幕墙做法第二节石材面板幕墙做法2.1石材面板SE 挂件安装做法....................................282.2石材面板背栓式安装做法....................................292.3 框架式石材幕墙(背栓连接)上收口做法..................302.4框架式石材幕墙(背栓连接)门窗收口做法...............312.5 框架式石材幕墙耐候胶注胶做法 (32)第三节陶土板面板幕墙做法3.1陶土板幕墙标准位置做法………………………………333.2陶土板幕墙门窗洞口做法 (34)第七章点支式玻璃幕墙第一节常规点支式玻璃幕墙做法1.1 点支式玻璃幕墙玻璃安装做法 (35)第三节索网点支式玻璃幕墙做法3.1 阴角位置索网点式幕墙索网安装方法.....................383.2阳角位置索网点式幕墙索网安装方法 (39)第二节单索点支式玻璃幕墙做法2.1 单索点支式玻璃幕墙拉索安装做法........................362.2 单索点支式玻璃幕墙安装做法 (37)第八章全玻幕墙第一节吊挂玻璃幕墙1.1 吊挂玻璃幕墙吊挂件安装做法..............................401.2 吊挂玻璃幕墙底部做法.......................................411.3 吊挂玻璃幕墙顶部做法.......................................421.4 吊挂玻璃幕墙玻璃肋安装做法 (43)第九章单元幕墙第一节常规单元体幕墙做法1.1 单元体幕墙挂件底座安装做法..............................441.2 元体幕墙十字缝防水做法....................................451.3 单元体幕墙顶部收口做法 (46)目录第一节幕墙预埋件1.1 板型预埋件侧埋做法竖剖图板型预埋件侧埋轴测图1b 1c 1c b埋件受拉受弯状态构建边缘的距离示意图b 1c 1b 1c 1项目钢筋锚筋锚筋至构件边缘的距离平行剪力方向C1≥6d 且≥70mm 垂直剪力方向C≥3d 且≥45mm受拉、受弯预埋件C 、C1≥3d 且≥45mm说明：1.根据《玻璃幕墙工程技术规范》JGJ 102-2003附录C.0.2，《混凝土结构加固设计规范》GB 50367-2013第4.1.1条，预埋件材料选用：锚筋：采用HPB300、HRB335或HRB400级热轧钢筋，锚筋严禁采用冷加工钢筋。
