电流互感器的使用注意事项
电流互感器的使用注意事项
电流互感器是一种测量交流电路中电流的设备。
它主要被用于系统保护、监控以及测量系统性能等方面。
使用电流互感器需要注意以下几点
1.使用之前必须检查电路配合的电压等级是否匹配。
如果不匹配，可能会造成设备损坏，甚至电解突破的危险。
2.在使用电流互感器时，必须确保其正确安装和接地。
否则，可能会导致测量不准确，甚至危及人安全。
3.电流互感器必须定期检查、校准和维护，以确保其准确度和可靠性。
建议至少每年检查一次，根据实际情况还可以进行更频繁的检查。
4.电流互感器应在干燥的处所存放，长期不使用时，应放置在合适的库房，防止受潮生锈各类问题。
5.在进行电流互感器维护和检修时，必须注意使用专业工具和设备，并严格按照安全操作规程进行操作。
否则，可能会对设备造成损坏，甚至对人身安全造成危害。
6.在使用电流互感器时，必须遵守国家和地方的安全规定以及技术要求。
任何不合理或危险的操作都应被避免。
总之，电流互感器在使用之前，必须有统一规范化的检查、校准和保养程序，以确保其稳定、精确的性能和安全的使用。
同时，在使用电流互感器时，必须按照安全操作规程进行操作，如有任何不适或情况异常，应立即停止使用，并及时找到问题所在进行处理。
套管型电流互感器的使用须知
套管型电流互感器的使用须知...................................................................................发布时间：2009-1-13日LR、 LRB、LRBT型套管式电流互感器，具有精度高、体积小、二次负荷大等优点，同时单匝贯穿式小电流比、低安匝套管式电流互感器在行业中是一种新的突破。
产品主要与10kV～750 kV等电压等级的高压开关、电力变压器、独立式互感器配套使用。
不带一次绕组，作为线路电量测量、电能计量、过载及暂态保护使用。
②结构特点：本系列电流互感器无一次绕组，导电杆穿入器体中心或绝缘套管构成一次绕组。
铁芯采用优质晶粒取向冷轧硅钢片、高性能坡莫合金、超微金及纳米晶等高导磁、高磁感材料卷制成环型，并经严格热处理工艺及磁势补偿，使铁芯的磁性能达到最佳状态，产品在小电流变比时，亦有较高的精度，在国内同类产品中具有明显的竞争优势。
例如：（可根据用户要求设计生产0.2S级等）电力系统中的套管式电流互感主要与10KV??750KV等电压等级的高压开关、电力变压器、独立式电流互感器配套使用．作为线路等电量的测量，电能的计量，过载及暂态保护使用。
此系列的电流互感器无一次绕组，导电杆穿入器体中心或绝缘套管构成一次绕组，铁芯用带状硅钢片或高性能的坡莫合金．超微金及纳米晶等高导磁，高磁感材料卷制成环形．二次线圈用绝缘线绕在铁芯上．在使用该系列的电流互感器时。
认为应注意以下三个问题：1、互感器的准确等级? 在电气装置中．由于继电器保护和测量仪表对电流互感器有不同的要求，必须装设误差和准确等级不同的电流互感器。
电流互感器分为：0．2、0．5、1、3和10五个准确等级．这是根据二次电流及阻抗在额定值的25—?100％的范围内所得的最大电流误差命名的。
规定作电度计量的电流互感器的准确等级应为0．5级．继电保护用3级电流互感，差动保护用D?级电流互感器。

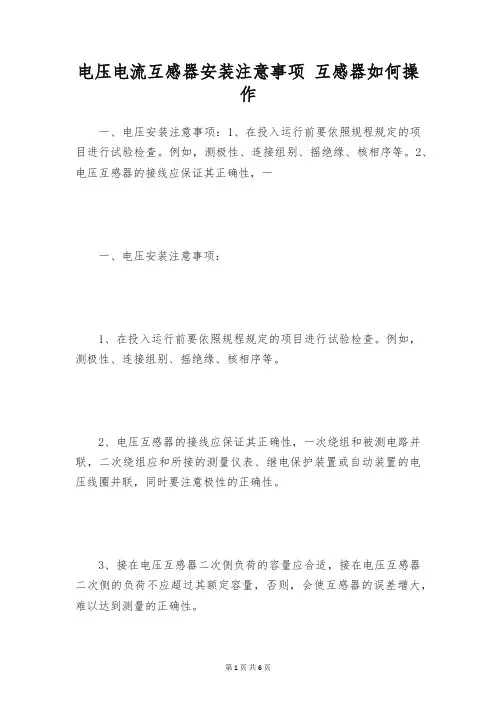

电压电流互感器安装注意事项 互感器如何操作
电压电流互感器安装注意事项互感器如何操作一、电压安装注意事项：1、在投入运行前要依照规程规定的项目进行试验检查。
例如，测极性、连接组别、摇绝缘、核相序等。
2、电压互感器的接线应保证其正确性，一一、电压安装注意事项：1、在投入运行前要依照规程规定的项目进行试验检查。
例如，测极性、连接组别、摇绝缘、核相序等。
2、电压互感器的接线应保证其正确性，一次绕组和被测电路并联，二次绕组应和所接的测量仪表、继电保护装置或自动装置的电压线圈并联，同时要注意极性的正确性。
3、接在电压互感器二次侧负荷的容量应合适，接在电压互感器二次侧的负荷不应超过其额定容量，否则，会使互感器的误差增大，难以达到测量的正确性。
4、电压互感器二次侧不允许短路。
由于电压互感器内阻抗很小，若二次回路短路时，会显现很大的电流，将损坏二次设备甚至危及人身安全。
电压互感器可以在二次侧装设熔断器以保护其自身不因二次侧短路而损坏。
在可能的情况下，一次侧也应装设熔断器以保护高压电网不因互感器高压绕组或引线故障危及一次系统的安全。
5、为了确保人在接触测量仪表和时的安全，电压互感器二次绕组必需有一点接地。
由于接地后，当一次和二次绕组间的绝缘损坏时，可以防止仪表和继电器显现高电压危及人身安全。
二、安装注意哪些事项：电流互感器运行时，副边不允许开路。
原因如下：1、电流互感器一次被测电流磁势I1N1在铁芯产生磁通Φ1；2、电流互感器二次测量仪表电流磁势I2N2在铁芯产生磁通Φ2；3、电流互感器铁芯合磁通：Φ=Φ1+Φ2；4、由于Φ1、Φ2方向相反，大小相等，相互抵消，所以Φ=0；5、若二次开路，即I2=0，则：Φ=Φ1，电流互感器铁芯磁通很强，饱和，铁心发热，烧坏绝缘，产生漏电；6、若二次开路，即I2=0，则：Φ=Φ1，Φ在电流互感器二次线圈N2中产生很高的感生电势e，在电流互感器二次线圈两端形成高压，危及操作人员生命安全；7、电流互感器二次线圈一端接地，就是为了防止高压不安全而实行的保护措施；因此，电流互感器副边回路中不许接熔断器，也不允许在运行时未经旁路就拆下电流表、继电器等设备。

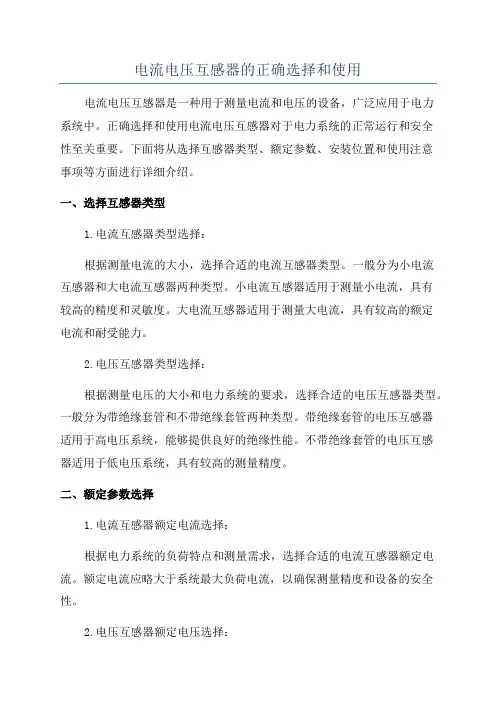

电流电压互感器的正确选择和使用
电流电压互感器的正确选择和使用电流电压互感器是一种用于测量电流和电压的设备，广泛应用于电力系统中。
正确选择和使用电流电压互感器对于电力系统的正常运行和安全性至关重要。
下面将从选择互感器类型、额定参数、安装位置和使用注意事项等方面进行详细介绍。
一、选择互感器类型1.电流互感器类型选择：根据测量电流的大小，选择合适的电流互感器类型。
一般分为小电流互感器和大电流互感器两种类型。
小电流互感器适用于测量小电流，具有较高的精度和灵敏度。
大电流互感器适用于测量大电流，具有较高的额定电流和耐受能力。
2.电压互感器类型选择：根据测量电压的大小和电力系统的要求，选择合适的电压互感器类型。
一般分为带绝缘套管和不带绝缘套管两种类型。
带绝缘套管的电压互感器适用于高电压系统，能够提供良好的绝缘性能。
不带绝缘套管的电压互感器适用于低电压系统，具有较高的测量精度。
二、额定参数选择1.电流互感器额定电流选择：根据电力系统的负荷特点和测量需求，选择合适的电流互感器额定电流。
额定电流应略大于系统最大负荷电流，以确保测量精度和设备的安全性。
2.电压互感器额定电压选择：根据电力系统的电压等级和测量需求，选择合适的电压互感器额定电压。
额定电压应略大于系统最高电压，以确保测量精度和设备的安全性。
三、安装位置选择1.电流互感器安装位置选择：电流互感器应安装在电力系统中的主要电流回路上，以保证对整个电流的准确测量。
一般选择在电源侧或负载侧的主要电缆上安装。
2.电压互感器安装位置选择：电压互感器应安装在电力系统中的主要电压回路上，以保证对整个电压的准确测量。
一般选择在电源侧或负载侧的主要开关设备上安装。
四、使用注意事项1.定期检查和校验：定期检查和校验互感器的工作状态和准确度，以确保测量结果的可靠性和准确性。
2.防止过载：互感器在使用过程中应避免超过其额定电流或电压，以防止设备的损坏和测量结果的失真。
3.防止温度过高：互感器在使用过程中应避免长时间高温工作，以保证设备的安全性和寿命。

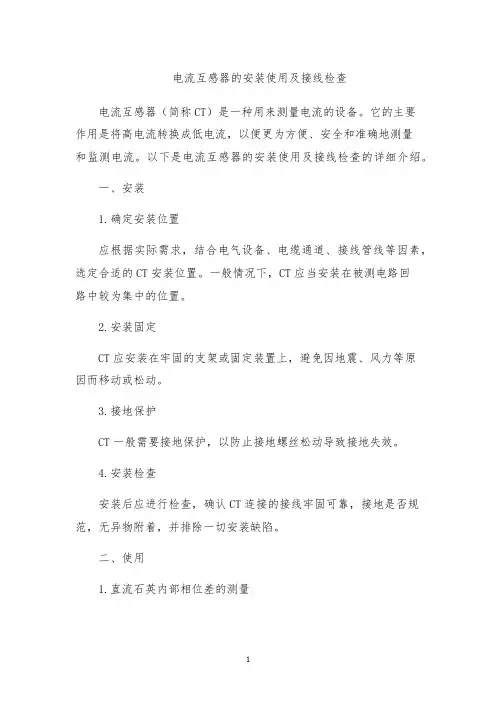

电流互感器的安装使用及接线检查
电流互感器的安装使用及接线检查电流互感器（简称CT）是一种用来测量电流的设备。
它的主要作用是将高电流转换成低电流，以便更为方便、安全和准确地测量和监测电流。
以下是电流互感器的安装使用及接线检查的详细介绍。
一、安装1.确定安装位置应根据实际需求，结合电气设备、电缆通道、接线管线等因素，选定合适的CT安装位置。
一般情况下，CT应当安装在被测电路回路中较为集中的位置。
2.安装固定CT应安装在牢固的支架或固定装置上，避免因地震、风力等原因而移动或松动。
3.接地保护CT一般需要接地保护，以防止接地螺丝松动导致接地失效。
4.安装检查安装后应进行检查，确认CT连接的接线牢固可靠，接地是否规范，无异物附着，并排除一切安装缺陷。
二、使用1.直流石英内部相位差的测量CT应满足测量需要，保证相对误差不超过1%。
在使用前 CT应进行额定电流的检查，确保系统补偿准确无误，滤波器工作良好，内部角差不超过1%。
2.工作范围CT应保证在额定电流范围内稳定、准确地输出电信号。
在超过额定电流范围时会造成电信号失真，所以，必须要保证在使用过程中不要超过CT的额定电流范围。
3.运输和存储注意事项CT应在干燥，无腐蚀性、无尘土和甲醛释放的环境中存放。
在运输过程中要注意防撞和防震。
在存放期间，应避免阳光直射、风吹雨淋等恶劣环境。
三、接线检查1.接线应该准确无误接线时应注重细节，确保所有接线正确无误。
接线正确无误的条件包括：相线与电路电流的方向一致；擦拆面积应该符合要求；接线牢固可靠；接线处需要做好防水等措施。
2.接口紧密接线时应确保电缆或信号线插头与插座间紧密贴合，以避免插头松动或歪斜导致接触不良，影响测量精度和稳定性。
3.检查输出端子CT的输出端子在接正、负极时应该注意不要接反，避免和测量其他电流的装置连接时发生干扰和故障。
电流互感器的安装使用及接线检查需要注意以下几个方面：安装固定要牢固稳定；使用时要确定工作范围，并避免使用超出额定电流范围；运输和存储时要注意防震、防撞、防晒和防潮；接线必须正确无误，保证接口紧密，接头符合要求，避免接口松动或接触不良。

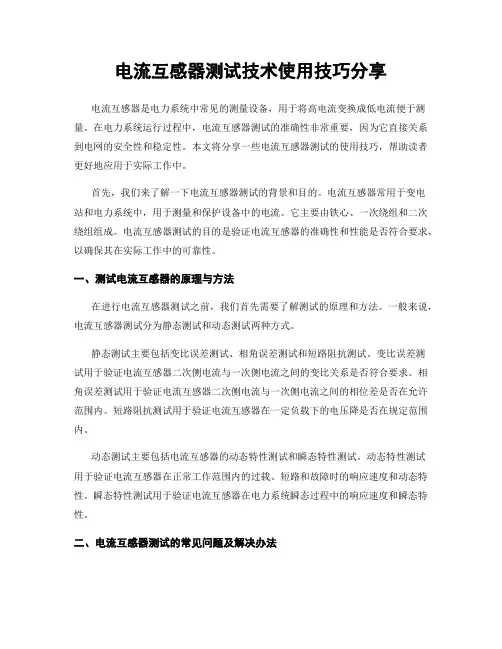

电流互感器测试技术使用技巧分享
电流互感器测试技术使用技巧分享电流互感器是电力系统中常见的测量设备，用于将高电流变换成低电流便于测量。
在电力系统运行过程中，电流互感器测试的准确性非常重要，因为它直接关系到电网的安全性和稳定性。
本文将分享一些电流互感器测试的使用技巧，帮助读者更好地应用于实际工作中。
首先，我们来了解一下电流互感器测试的背景和目的。
电流互感器常用于变电站和电力系统中，用于测量和保护设备中的电流。
它主要由铁心、一次绕组和二次绕组组成。
电流互感器测试的目的是验证电流互感器的准确性和性能是否符合要求，以确保其在实际工作中的可靠性。
一、测试电流互感器的原理与方法在进行电流互感器测试之前，我们首先需要了解测试的原理和方法。
一般来说，电流互感器测试分为静态测试和动态测试两种方式。
静态测试主要包括变比误差测试、相角误差测试和短路阻抗测试。
变比误差测试用于验证电流互感器二次侧电流与一次侧电流之间的变比关系是否符合要求。
相角误差测试用于验证电流互感器二次侧电流与一次侧电流之间的相位差是否在允许范围内。
短路阻抗测试用于验证电流互感器在一定负载下的电压降是否在规定范围内。
动态测试主要包括电流互感器的动态特性测试和瞬态特性测试。
动态特性测试用于验证电流互感器在正常工作范围内的过载、短路和故障时的响应速度和动态特性。
瞬态特性测试用于验证电流互感器在电力系统瞬态过程中的响应速度和瞬态特性。
二、电流互感器测试的常见问题及解决办法在进行电流互感器测试的过程中，可能会遇到一些常见问题，下面我们就一些常见问题及解决办法进行讨论。
1. 测试结果与理论值不符可能是由于测试设备或测试方法不准确导致的。
解决方法是采用更加精密的测试设备，并且校准测试设备的准确性；另外，可以重新检查测试方法是否正确，并按照标准操作进行测试。
2. 测试中出现误差较大的数据点可能是由于测试环境不良或者测试过程中的干扰导致的。
解决方法是尽可能提供良好的测试环境，减少外界干扰；另外，可以进行多次测试，取平均值或者最接近理论值的数据点作为最终结果。

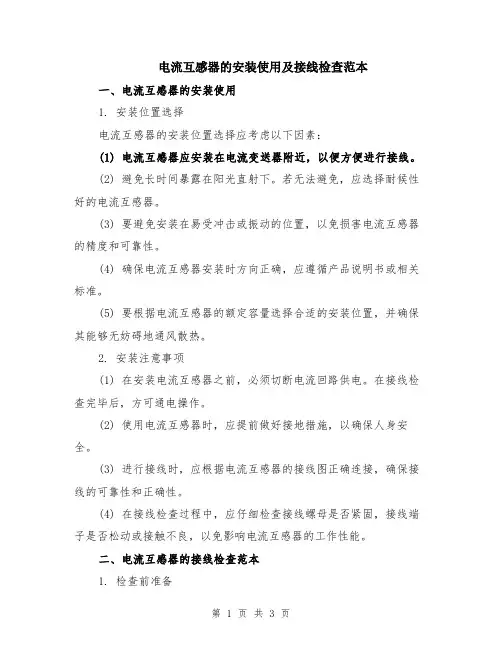

电流互感器的安装使用及接线检查范本
电流互感器的安装使用及接线检查范本一、电流互感器的安装使用1. 安装位置选择电流互感器的安装位置选择应考虑以下因素：(1) 电流互感器应安装在电流变送器附近，以便方便进行接线。
(2) 避免长时间暴露在阳光直射下。
若无法避免，应选择耐候性好的电流互感器。
(3) 要避免安装在易受冲击或振动的位置，以免损害电流互感器的精度和可靠性。
(4) 确保电流互感器安装时方向正确，应遵循产品说明书或相关标准。
(5) 要根据电流互感器的额定容量选择合适的安装位置，并确保其能够无妨碍地通风散热。
2. 安装注意事项(1) 在安装电流互感器之前，必须切断电流回路供电。
在接线检查完毕后，方可通电操作。
(2) 使用电流互感器时，应提前做好接地措施，以确保人身安全。
(3) 进行接线时，应根据电流互感器的接线图正确连接，确保接线的可靠性和正确性。
(4) 在接线检查过程中，应仔细检查接线螺母是否紧固，接线端子是否松动或接触不良，以免影响电流互感器的工作性能。
二、电流互感器的接线检查范本1. 检查前准备(1) 首先，确保电流互感器与变送器之间的连接线良好连接，并处于正常工作状态。
(2) 其次，确认电流互感器和其他电气设备的接线端子是否紧固。
如有锈蚀或松动现象，应及时清理和修复。
(3) 确认电流互感器接线端子的标识是否清晰可辨，以便正确接线和检查。
2. 接线检查步骤(1) 检查电源接线：将电流互感器的电源线与电源端子相连，确保接触良好。
(2) 检查变送器接线：将电流互感器的输出信号线与变送器的输入端子相连，确保接触牢固。
(3) 检查设备接线：将变送器的输出信号线与显示仪表或控制系统的输入端子相连，确保接线正确。
3. 接线检查注意事项(1) 在进行接线检查之前，务必切断电源，以免发生电击事故。
(2) 接线检查时应仔细观察接线端子的状态，如发现松动、脱落、氧化等异常情况，应及时处理。
(3) 检查完毕后，应按照正确的顺序通电，并观察电流互感器及其连接设备的工作状态是否正常。
浅析电流互感器故障处理与改进措施
浅析电流互感器故障处理与改进措施摘要：不管是从适应时代的发展还是从满足客户需求来看，电力企业都需要互感器是电网中最不可或缺的一大主要设备，主要分为电流互感器和电压互感器。
随着电网规模的日益扩大，电流互感器也越来越普遍，而随之互感器故障的发生频率也越来越高，对电网的安全稳定运行造成了严重的影响。
因此，本文对电流互感器故障处理与改进措施进行了具体的阐释和分析。
关键词：电流互感器；故障处理；改进措施一、电流互感器使用注意事项(一)极性连接要正确。
电流互感器一般按减极性标注，如果极性连接不正确，就会影响计量，甚至在同一线路有多台电流互感器并联时，全造成短路事故。
(二)二次回路应设保护性接地点，并可靠连接。
为防止一、二次绕组之间绝缘击穿后高电压窜人低压侧危及人身和仪表安全，电流互感器二次侧应设保护性接地点，接地点只允许接一个，一般将靠近电流互感器的箱体端子接地。
(三)运行中二次绕组不允许开路。
否则会导致以下严重后果：二次侧出现高电压，危及人身和仪表安全；出现过热，可能烧坏绕组；增大计量误差。
(四)用于电能计量的电流互感器二次回路，不应再接继电保护装置和自动装置等，以防互相影响。
二、电流互感器故障产生的原因在电力系统中，电流互感器与电网母线直接连接。
如果电流互感器发生故障，就会直接对电网的稳定运行产生影响，进而造成电力系统故障，导致系统无法正常运行。
（一）人为操作因素电流互感器使用中偶尔也会出现人为操作导致的问题,如电流互感器接线出松动甚至脱落、二次绕组出现开路等,使电流互感器接触不良,出现过热或放电。
（二）电流互感器内部潮湿现有电流互感器的生产工艺存在很多缺陷，互感器的密封性较差。
当电流互感器内部潮湿时，极易导致绝缘性能降低，在经过长时间的使用后，极易导致电容芯棒被击穿，进而引发电流互感器故障和电网故障。
（三）温度过高导致绝缘热击穿在正常情况下，电流互感器能够承受自身的温度和电流荷载。
但是，在某些特殊情况下，电流互感器的绝缘性能因温度过高而降低，导致随时有被击穿的可能。
电流互感器和电压互感器的正确使用指南
电流互感器和电压互感器的正确使用指南电流互感器的正确使用(1)根据被测电流的大小选择电流互感器的额定电流比，也就是要使电流互感器的初级额定电流大于被测电流。
这是在选择电流互感器中最需要注意的一点。
此外要注意电流互感器的额定电压大小，选择时要与使用它的线路电压相适应。
(2)与电流互感器配套使用的交流电流表应选5安的量程。
通常与电流互感器配套用的此式电流表的刻度是按电流互感器的初级线圈额定电流标度的。
这样的电流表标明了应该配用的电流互感器的额定变流比，在选用这种电流表时，就一定要和相应的电流互感器配套使用。
(3)注意使测量仪表所消耗的功率不要超过电流互感器的额定容量。
(4)电流互感器的初级串联接入被测电路，而它的次级则与测旦仪表连接。
(5)电流互感器次级和铁芯都要可靠地接地。
(6)电流互感器次级绝对不容许开路。
电压互感器的正确使用(1)在选择互感器时，主要根据被测电压的高低选择电压互感器的额定变压比，也就是应该使所选用的电压互感器初级线圈的额定电压大于被测电压。
(2)与电压互感器配套使用的测量仪表一殷应选100 伏的交流电压表。
为了读数方便起见，通常盘式电压表是按所选用电压互感器的初级线圈额定电压刻度的，而在此仪表上标明了所需配用的电压互感器规格。
因此我们选用这种电压表时就一定要选用相应的电压互感器来配套使用。
(3)测量仪表所消耗的功率不要超过电压互感器的额定容量，否则将使互感器误差加大。
(4)电压互感器的初级线圈与被测电压的电路并联，而它的次级线圈则与测量仪表联接。
(5)电压互感器的初级线圈和次级线圈都要按保险丝，以防止意外的短路事故。
电压互感器的次级线圈是不容许短路的，否则互感器将因过热而烧坏。
(6)电压互感器的次级线圈、铁芯和外壳都要可靠地接地，这样，即使在绕组绝缘损纠;时，次级线圈一方对地的电压也不会升高，以前保人身和设备安全。
电流互感器常见故障分析及处理的相关问题
电流互感器常见故障分析及处理的相关问题电流互感器常见故障分析及处理的相关问题为了保证电力系统安全经济运行，必须对电力设备的运行情况进行监视和测量。
为了保护人身和设备安全，测量和保护装置需要通过电流互感器间接接入系统，来满足对系统的测量和监视。
分析电流互感器在电力系统中出现故障的原因，找出解决的办法，保证系统稳定运行。
电流互感器故障处理稳定运行一、电流互感器的作用为了保证电力系统安全经济运行，必须对电力设备的运行情况进行监视和测量。
但一般的测量和保护装置不能直接接入一次高压设备，而需要将一次系统的大电流按比例变换成小电流，供给测量仪表和保护装置使用。
在测量交变电流的大电流时，为了便于二次仪表测量需要，转换为比较统一的电流（我国规定电流互感器的二次额定电流为5A或1A），另外线路上的电压都比较高，如直接测量是非常危险的。
电流互感器就起到变流和电气隔离作用。
它是电力系统中测量仪表、继电保护等二次设备获取电气一次回路电流信息的传感器，电流互感器将高电流按比例转换成低电流，电流互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等。
二、电流互感器工作原理电流互感器由一次线圈、二次线圈、铁芯、绝缘支撑及出线端子等组成。
电流互感器的铁芯有硅钢片叠置而成，其一次线圈与主电路串联，且通过被测电流I1，它在铁芯内产生交变磁通，使二次线圈感应出相应二次电流I2（其额定电流为5A）。
如将励磁损耗忽略不计，则I1N1=I2N2，其中N1、N2分别为一、二次线圈匝数。
电流互感器的变流比K=I1/I2=N2/N1。
由于电流互感器的一次线圈连接在主电路中，所以一次线圈对地必须采取与一次线路电压相适应的绝缘材料，以保障二次回路与人身的安全。
三、电流互感器的分类电流互感器分为测量用电流互感器和保护用电流互感器；测量用电流互感器的作用是用来计量（计费）和测量运行设备电流的；保护用电流互感器主要与继电装置配合，在线路发生短路过载等故障时，向继电装置提供信号切断故障电路，以保护供电系统的安全。
电流互感器和电压互感器
Z k1
I 1 I 2 I
Zk 2
U 2
图5-3 变比和联结组相同时两台 变压器并联时的简化等效电路
I1 / I N 1 Z k 2 / I N 1 Z k 2 I N 2 I 2 / I N 2 Z k1 / I N 2 Z k1I N 1
上式等号右边分子ቤተ መጻሕፍቲ ባይዱ分母除以额定电压
§5-2 变压器的理想并联条件
变压器并联运行的最理想情况
1）空载时并联的各变压器副边之间没有循环电流，这样，
空载时各变压器副原边的铜耗也较小。 2）负载后，各变压器所承担的负载电流按它们的额定容量 成比例分配，这样，并联变压器的装机容量能得到充分利 用。 3）负载后各变压器副边电流同相位。这样在总的负载电流 一定时各变压器所分担的电流最小；如果各变压器副边电 流一定时，则共同承担的总电流最大。
电压互感器
工作原理：图是电压互感器的原理图。原边直接接到被测高压电 路，副边接电压表或功率表的电压线圈。利用原、副边不同的匝 数比可将线路上的高电压变为低电压来测量。 测量精度：我国目前生产的电力 系统用电压互感器，按准确度分 为0.5，1.0和3.0等三级。电压 互感器有一定的额定容量。使用 时副边不宜接过多的仪表，以免 电流过大引起较大的漏抗压降。 而影响互感器的准确度。
功率小于变压器的额定容量，故与同容量的双绕组变压器相比，计 算容量小了，从而可节省材料、降低损耗，提高效率和缩小尺寸。 但自耦变压器的短路阻抗标么值较小，短路电流较大。 电流互感器和电压互感器的工作原理与变压器相同，使用时应注 意将它们接地，并注意电流互感器在原边接电源时，副边绝对不能 开路；电压互感器在原边接电源时，副边绝对不能短路。
~ U1
