接地线的工作原理
接地作用和接地原理方法
l）接地的作用接地的作用总的步说只有两种：保护人和设备不受损害；抑制干扰；抑制干扰接地在有的书中又叫工作接地，而前者又叫保护接地。
①保护接地保护接地是将DCS中平时不带电的金属部分（机柜外壳，操作台外壳等)与地之间形成良好的导电连接，以保护设备和人身安全。
原因是DCS的供电是强电供电（220V或11OV），通常情况下机壳等是不带电的，当故障发生（如主机电源故障或其它故障）造成电源的供电火线与外壳等导电金属部件短路时，这些金属部件或外壳就形成了带电体，如果没有很好的接地，那么这带电体和地之间就有很高的电位差，如果人不小心触到这些带电体，那么就会通过人身形成通路，产生危险。
因此，必须将金属外壳和地之间作很好的连接，使机壳和地等电位。
此外，保护接地还可以防止静电的积聚。
②工作接地工作接地是为了使DCS以及与之相连的仪表均能可靠运行并保证测量和控制精度而设的接地。
它分为机器逻辑地、信号回路接地、屏蔽接地，在石化和其它防爆系统中还有本安接地。
·机器逻辑地，也叫主机电源地，是计算机部的逻辑电平负端公共地，也是+5V等电源的输出地。
·信号回路接地，如各变送器的负端接地，开关量信号的负端接地等。
·屏蔽接地（模人信号的屏蔽层的接地）。
·本安接地，是本安仪表或安全栅的接地。
这种接地除了抑制干扰外，还有使仪表和系统具有本质安全性质的措施之一。
本安接地会因为采用的设备的本实措施不同而不同，下面以齐纳式安全栅为例，说明其接地容，如图3．413所示：该图是一个齐纳式安全栅的接地原理图。
安全栅的作用是保护危险现场端永远处于安全电源和安全电压围之。
如果现场端短路，则由于负载电阻和安全栅电阻R的限流作用，会将导线上的电流限制在安全围，使现场端不至于产生很高的温度，引起燃烧。
第二种情况，如果计算机一端产生故障，则高压电信号加入了信号回路，则由于齐纳二级的嵌位作用，也使电压位于安全围。
值得提醒的是，由于齐纳安全栅的引入，使得信号回路上的电阻增大了许多，因此，在设计输出回路的负载能力时，除了要考虑真正的负载要求以外，还要充分考虑安全栅的电阻，留有余地。

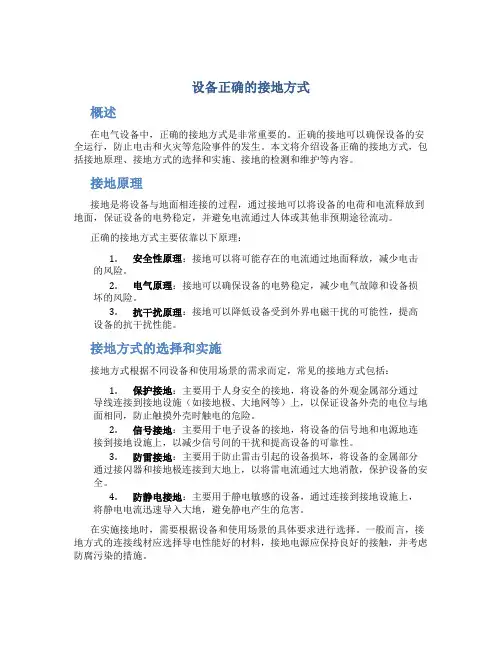

设备正确的接地方式
设备正确的接地方式概述在电气设备中，正确的接地方式是非常重要的。
正确的接地可以确保设备的安全运行，防止电击和火灾等危险事件的发生。
本文将介绍设备正确的接地方式，包括接地原理、接地方式的选择和实施、接地的检测和维护等内容。
接地原理接地是将设备与地面相连接的过程，通过接地可以将设备的电荷和电流释放到地面，保证设备的电势稳定，并避免电流通过人体或其他非预期途径流动。
正确的接地方式主要依靠以下原理：1.安全性原理：接地可以将可能存在的电流通过地面释放，减少电击的风险。
2.电气原理：接地可以确保设备的电势稳定，减少电气故障和设备损坏的风险。
3.抗干扰原理：接地可以降低设备受到外界电磁干扰的可能性，提高设备的抗干扰性能。
接地方式的选择和实施接地方式根据不同设备和使用场景的需求而定，常见的接地方式包括：1.保护接地：主要用于人身安全的接地，将设备的外观金属部分通过导线连接到接地设施（如接地极、大地网等）上，以保证设备外壳的电位与地面相同，防止触摸外壳时触电的危险。
2.信号接地：主要用于电子设备的接地，将设备的信号地和电源地连接到接地设施上，以减少信号间的干扰和提高设备的可靠性。
3.防雷接地：主要用于防止雷击引起的设备损坏，将设备的金属部分通过接闪器和接地极连接到大地上，以将雷电流通过大地消散，保护设备的安全。
4.防静电接地：主要用于静电敏感的设备，通过连接到接地设施上，将静电电流迅速导入大地，避免静电产生的危害。
在实施接地时，需要根据设备和使用场景的具体要求进行选择。
一般而言，接地方式的连接线材应选择导电性能好的材料，接地电源应保持良好的接触，并考虑防腐污染的措施。
接地的检测和维护为了确保设备的接地效果良好，需要进行接地的检测和维护工作。
接地电阻测试接地电阻是评估接地情况的重要指标，一般通过接地电阻测试仪进行测试。
测试时，需要断开设备与接地设施的连接，然后在测试仪的测量范围内选择合适的测量模式，并将测试仪的电极连接到设备和接地设施上，记录测试结果。
电源插座接地保护的原理
电源插座接地保护的原理
电源插座的接地保护原理是确保在电器设备故障或其他异常情
况下，电流能够安全地流回地面，而不是通过人体。
这种保护是通
过将插座的第三个插孔（即接地孔）连接到建筑物的接地系统来实
现的。
当电器设备发生故障时，比如出现漏电或短路，会导致电流流
向不应该流向的地方，如果插座没有接地保护，这些电流可能通过
人体，导致触电事故。
而有了接地保护，电流会被引导到接地线，
从而避免对人体的伤害。
接地保护的原理基于电流的回路原理。
当电器设备正常工作时，电流应该通过线路回到电源，但如果发生故障，电流可能会寻找其
他路径，这时接地保护就起到作用，将电流引导到地面，形成一个
安全的回路，避免了对人体的危害。
另外，接地保护还能减少静电的影响。
在一些环境中，静电可
能会对电器设备造成损害，而接地保护可以将静电释放到地面，保
护设备不受损坏。
总的来说，电源插座的接地保护原理是通过将插座的接地孔连接到建筑物的接地系统，确保在电器设备故障或其他异常情况下，电流能够安全地流回地面，从而保护人体安全并减少对电器设备的损害。
保护接地的工作原理是
保护接地的工作原理是
保护接地是一种防止电气设备和人员因接触导电体而受到电击的安全措施。
保护接地的工作原理主要有以下几个方面：
1. 系统接地：将电气系统中的接地连接到地面上，并与地下的大地形成连接。
这样做的目的是将电气系统中的电流通过地面去除，减少电流对人体和设备的伤害。
2. 保护设备：为了防止电流通过地面流向人体和设备，需要在电气系统中使用保护设备，如接地故障保护器、接地开关等。
这些设备可以及时检测到接地故障，并采取措施，如切断电流，保护人员和设备的安全。
3. 接地电阻：在接地系统中，通过合理设计和布置接地电极，可以降低接地系统的电阻。
降低接地电阻可以提高电气系统的接地效果，减少电流对地的扩散范围，从而减少人体和设备的伤害。
4. 接地保护措施：为了提高接地的安全性，还可以采取一些额外的保护措施，如接地网、接地线、隔离开关等。
这些措施可以增加接地系统的稳定性和可靠性，防止电气设备发生接地故障时产生的电击事故。
综上所述，保护接地的工作原理主要包括系统接地、保护设备、接地电阻和接地保护措施等多个方面。
通过这些原理的组合应用，可以有效地保护人员和设备免受电击的危害。
工作接地、保护接地、保护接零和重复接地区别联系
工作接地、保护接地、保护接零和重复接地接地和接零的基本目的一是为了电路的工作要求需要接地；二是为了保障人身和设备安全。
按其作用可分为保护接零：在TN供电系统中受电设备的外露可导电部分通过保护线PE线与电源中性点连接，而与接地点无直接联系。
重复接地：在工作接地以外，在专用保护线PE上一处或多处再次与接地装置相连接称为重复接地。
工作接地：由于电气系统的需要，在电源中性点与接地装置作金属连接称为工作接地。
保护接地：将用电设备与带电体相绝缘的金属外壳和接地装置作金属连接称为保护接地。
1、保护接零保护接零工作原理把电气设备的金属外壳和电网的零线连接，以保护人身安全的一种用电安全措施。
在电压低于1000伏的接零电网中，若电工设备因绝缘损坏或意外情况而使金属外壳带电时，形成相线对中性线的单相短路，贝线路上的保护装置（自动开关或熔断器）迅速动作，切断电源，从而使设备的金属部分不至于长时间存在危险的电压，这就保证了人身安全。
多相制交流电力系统中，把星形连接的绕组的中性点直接接地，使其与大地等电位，即为零电位。
由接地的中性点引出的导线称为零线。
在同一电源供电的电工设备上，不容许一部分设备采用保护接零，另一部分设备采用保护接地。
因为当保护接地的设备外壳带电时，若其接地电阻r'较大，故障电流ID不足以使保护装置动作，则因工作电阻rD的存在，使中性线上一直存在电压U0=IDrD，此时，保护接零设备的外壳上长时间存在危险的电压U0，危及人身安全。
保护接零的作用在电网中，如果通过中性点接地的方式进行保护，在这种情况下，由于单相对地电流过大，进而难以确保人体不受触电的危害。
保护接零注意事项（1）采用保护接零的条件。
在实际运行过程中，如果电源中性点接地良好，并且零线能够可靠运行，此时可以采用保护接零的方式进行处理。
在工作接地方面，系统必须可靠，并且接地电阻小于4欧。
（2）工作零线重复接地。
在工作中，对于工作零线回路来说，为了避免出现断开现象，一方面对中性点接地处理，另一方面对工作零线进行重复接地处理。

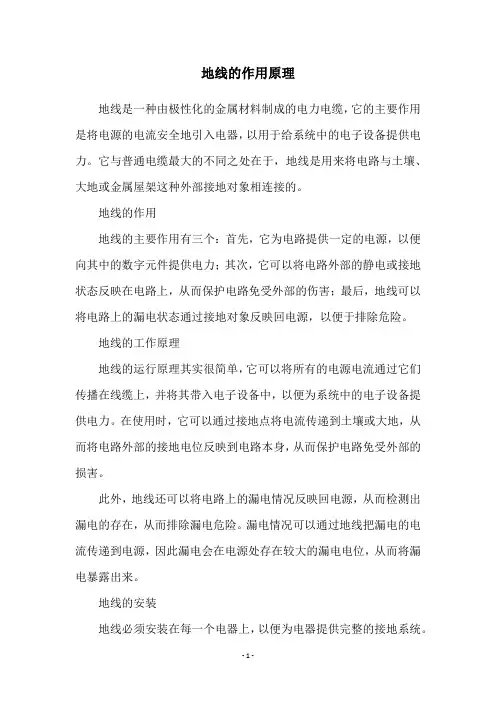

地线的作用原理
地线的作用原理地线是一种由极性化的金属材料制成的电力电缆，它的主要作用是将电源的电流安全地引入电器，以用于给系统中的电子设备提供电力。
它与普通电缆最大的不同之处在于，地线是用来将电路与土壤、大地或金属屋架这种外部接地对象相连接的。
地线的作用地线的主要作用有三个：首先，它为电路提供一定的电源，以便向其中的数字元件提供电力；其次，它可以将电路外部的静电或接地状态反映在电路上，从而保护电路免受外部的伤害；最后，地线可以将电路上的漏电状态通过接地对象反映回电源，以便于排除危险。
地线的工作原理地线的运行原理其实很简单，它可以将所有的电源电流通过它们传播在线缆上，并将其带入电子设备中，以便为系统中的电子设备提供电力。
在使用时，它可以通过接地点将电流传递到土壤或大地，从而将电路外部的接地电位反映到电路本身，从而保护电路免受外部的损害。
此外，地线还可以将电路上的漏电情况反映回电源，从而检测出漏电的存在，从而排除漏电危险。
漏电情况可以通过地线把漏电的电流传递到电源，因此漏电会在电源处存在较大的漏电电位，从而将漏电暴露出来。
地线的安装地线必须安装在每一个电器上，以便为电器提供完整的接地系统。
地线可以分为两种，一种是直接接地线，也就是将地线直接接地；另一种是间接接地线，比如将地线连接到接地柱上，将接地柱连接到土壤或大地中。
地线的选择在选择地线时，应根据其电压、电流及电网的不同，选择不同的种类和规格的地线。
目前，电力电缆市场上大多数地线材质为铜，线芯外表面覆有一层绝缘层，一般都是橡胶绝缘线，具有良好的抗腐蚀性和耐用性。
总结地线的作用原理很简单，它的主要作用是将电源的电流安全地引入电器，以用于给系统中的电子设备提供电力，它还有三个主要的功能：提供电源，保护电路免受外部的伤害，排除漏电危险。
地线的安装不仅要选择合适的规格和材质，而且还应正确地接地。
只有经过正确的安装，才能担任好它应尽的责任，确保系统安全运行。
什么是接地_接地原理是什么
什么是接地_接地原理是什么接地不仅是保证设备、人员的安全，还确保了系统、设备的工作稳定性。
为什么要用大地做接地？在耐以生存的地球，大地是唯一的也是最好的接地物体。
由于大地电阻非常低，但不是超导体，而且大地的电容量非常大。
因此大地拥有无限吸收电荷的能力，而且吸收大量电荷后大地仍然可以保持电位不变。
所以电气系统的参考电位体的选取，大地是最佳的选择对象。
什么是接地呢？所谓的接地，是人有意或非有意的导电连接，使电路或者电气设备直接接大地或间接的接代替大地且比较大的导电体。
这样做的目的，把电路或者电气设备外壳的电流引导入地和流出大地，使得被连接到地的导体具有与大地同等电位或相近电位，从而可防止供电系统的短路电流或者雷电电流进入大地时，突然将电路或设备外壳的电位抬高。
因此可避免设备外壳或电路中电位抬高造成人触电事故，也可避免因为电位抬高造成设备或电路因反击电流损坏设备的绝缘，这样就能确保设备系统的正常运行。
既然要实现接地的目的及发挥接地的作用，降低和控制接地装置的接地电阻至关重要。
接地电阻是什么？接地电阻是接地电流引入大地且在扩散中受到的阻尼效应总和，其大小跟接地电流开始扩散的方式及土壤的电阻率有关联。
上述说了接地电阻，那有哪些接地电阻类型呢？接地线和接地极（自身电阻）、接地极和土壤(接触电阻）、电流流过接地极再流入至土壤（扩散电阻）。
由此可知，接地电阻的影响因素有接地线、接地极、土壤。
简单的说，设备外壳存在的电流是危险电流，也是没有用的电流，对人对设备都是有存在极大危险的。
因此，要把这些电流引入哪里去“装”最好？大地是最好的选择，因为大地可以看作无限大的电容，电容量非常大，储存的电荷可以是无限多的。
而且大地的电阻非常小，对电流阻碍程度非常低。
所以用大地来“装“这些危险电流非常的合适，当这些电流都装到大地时，就是能使带电设备外壳的电位和大地的电位相等或相近，避免人触电事故发生，设备发生损坏。
接地装置的作用及工作原理
接地装置的作用及工作原理嘿，朋友们！今天咱们来唠唠接地装置这个超级重要的玩意儿。
你可能在生活中经常看到它，但是你真的了解它的作用和工作原理吗？接地装置就像是一个默默守护的卫士。
想象一下，你住在一个房子里，周围可能会有各种各样的电器设备。
这些电器设备就像一群调皮的小宠物，有时候会突然变得很不听话。
比如说，当电器设备发生漏电的时候，那可就像小宠物突然发疯了一样危险。
这时候接地装置就开始发挥它的作用啦。
我有个朋友叫小李，他就亲身经历过接地装置的重要性。
有一次，他在一个老房子里使用电热水器。
突然，他感觉手有点麻麻的，这可把他吓坏了。
后来检查发现是电热水器有点漏电。
还好那房子有接地装置，把漏出来的电都导到大地里去了，才没有让小李受到更大的伤害。
要是没有接地装置，那后果简直不堪设想啊！这就好比你在一条船上，船突然漏了个洞，而接地装置就是那个能把水排出去，不让船沉没的重要设备。
那接地装置到底有哪些作用呢？接地装置的一个重要作用就是保护人身安全。
在电气系统中，一旦设备的绝缘损坏，就可能使金属外壳带电。
这时候，如果人不小心碰到了这个带电的外壳，就会触电。
但是有了接地装置就不一样啦。
接地装置就像一个安全通道，它把这些多余的电迅速地引入大地。
大地就像一个超级大的电荷吸收池，不管多少电进去都能被吸纳。
这就像你有一个坏情绪，只要有个发泄的出口，就不会憋在心里让自己难受。
人在接触到漏电设备时，因为接地装置已经把电都导走了，所以就不会触电了，这难道不是很神奇吗？接地装置还能保证电气系统的正常运行呢。
在一些复杂的电气系统中，比如说变电站或者大型工厂的供电系统，会有各种各样的电磁干扰。
这些干扰就像一群捣蛋鬼，总是想破坏电气系统的稳定运行。
接地装置就像是一个稳定器，它能把这些干扰信号导入大地，让电气系统能够平稳地运行。
就像一群孩子在教室里吵闹，这时候有个老师（接地装置）出来维持秩序，让大家都能安静下来好好上课（电气系统正常运行）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接地线的工作原理
接地线的工作原理是通过将电气装置连接到地下的金属导体上，以便将电流引导到地面。
接地线是一种安全性能很重要的电气装置，它可以有效地防止电气设备或电气线路突发故障时的电击或火灾事故。
接地线的工作原理主要涉及三个方面：接地故障电流的传导、电气设备的维护保护、以及静电控制。
首先，接地线起到了接收和分散接地故障电流的作用。
当电气设备或线路发生故障时，如绝缘损坏、短路等，电流会流入接地故障点。
如果没有接地线的存在，这些电流将会在设备或线路内累积，导致设备过热、电线燃烧，甚至引发火灾。
而接地线的作用就是将这些电流引导到地面，使之回到地下的金属导体中，并通过地下的金属导体将电流分散到广泛的区域，从而达到保护电气设备和人身安全的目的。
接地线的工作原理还涉及电气设备的维护保护。
由于接地线的存在，当电气设备或线路发生故障时，接触接地故障电流的人物会形成电流回路，使得电流迅速通过接地线和地面流回地下的金属导体中。
相比没有接地线时，人体所经历的电流会更少，减小了对人体的伤害。
最后，接地线还起到了静电控制的作用。
在一些需要防止静电积聚的场合，如电子工厂、石油化工厂等，接地线通过将静电释放到地面，避免了积聚过多的静电
能量，从而保护了敏感设备的安全运行。
此外，在雷击等大气电场较强的环境下，接地线也可以引导雷击电流安全地流入地下，减少对设备和人员的伤害。
总结来说，接地线的工作原理是通过将电气设备或线路的接地故障电流引导到地下的金属导体中，从而实现电气设备和人身安全的保护。
接地线不仅能够分散和传导电流，减小电气设备和人体所遭受的电击伤害，还可以防止火灾事故的发生以及控制静电和雷击等电场现象，从而保障电力系统的正常运行。
