过滤网目数
Y型过滤器(过滤网)参数
不锈钢丝网材质： 304 304L 316 316L性能：耐酸、耐碱、耐高温、拉力和耐磨性强用途：用于酸、碱环境条件下筛分和过滤，石油工业作泥浆网、 化工化纤工业作筛滤网、电镀工业作酸洗网本公司可根据用户需要设计制作各种型号的产品，同时承接来料加工。
编织方式：平纹编织、斜纹编织、荷兰编织（平纹）、荷兰编织（斜纹）平纹编织斜纹编织荷兰编织法（平纹）荷兰编织法（斜纹）不锈钢丝网,平纹编织目数 丝径 (mm) 孔径 (mm) 目数 丝径 (mm) 孔径 (mm) 2 1.80 10.90 60mesh 0.15 0.273 3 1.60 6.866 70mesh 0.14 0.223 4 1.20 5.15 80mesh 0.12 0.198 5 0.91 4.17 90mesh 0.11 0.172 6 0.80 3.433 100mesh 0.10 0.154 8 0.60 2.575 120mesh 0.08 0.132 10 0.55 1.990 140mesh 0.07 0.111 12 0.50 1.616 150mesh 0.065 0.104 14mesh 0.45 1.362 160mesh 0.065 0.094 16mesh 0.40 1.188 180mesh 0.053 0.088 18mesh0.351.060-200mesh0.0530.07420mesh 0.30 0.970 250mesh 0.04 0.06126mesh 0.28 0.696 300mesh 0.035 0.04930mesh 0.25 0.596 325mesh 0.03 0.04840mesh 0.21 0.425 350mesh 0.03 0.04250mesh 0.19 0.318 400mesh 0.025 0.0385不锈钢丝网,斜纹编织目数丝径 (mm) 孔径 (mm) 材质 (AISI) 250mesh wire dia.0.040mm 0.063 304 or 316300mesh wire dia.0.040mm 0.044 304 or 316325mesh wire dia.0.035mm 0.043 304 or 316350mesh wire dia.0.030mm 0.042 304 or 316400mesh wire dia.0.030mm 0.033 304 or 316不锈钢密纹网(平纹）目数丝径 (mm) 孔径（微米）12x64 0.62x0.42 270-290 14x80 0.50x0.30 220-240 24x110 0.38x0.25 115-125 30x160 0.23x0.18 95-100 40x200 0.18x0.14 70-7550x250 0.14x0.11 60-63不锈钢密纹网(斜纹）目数丝径 (mm) 孔径（微米）20x250 0.25x0.23 110-12032x360 0.23x0.15 100-11040x400 0.18x0.14 90-11050x500 0.14x0.11 70-9050x600 0.14x0.09 60-70 80x800 0.12x0.07 45-65 165x800 0.07x0.05 24-26 120x1000 0.08x0.055 27-28 165x1450 0.07x0.04 16-18 325x2300 0.038x0.025 8-9。
滤布孔径对应目数
筛网（网式滤布）的型号和对应的过滤精度日期：2009-7-16 11:34:52 人气：497筛网(网式滤布)的型号一般以目数来表示，例如300目，200目等。
而每个目数型号都对应一个最大的透过粒径，以下是各目数的对应透过粒径表：/zh-cn/page/default.asp?ID=117滤布，除尘布，无纺布，滤袋，以及筛网专业提供商——杭州合创过滤技术有限公司，是国内领先的过滤材料与过滤解决方案提供商，致力于为全球用户提供创新的固液分离和空气除尘解决方案。
离心过滤中滤布的选用原则日期：2009-7-16 11:34:56 人气：354离心机是一种非常常用的过滤设备，在化工等各领域都有广泛使用，而一般离心机都是以滤布作为过滤的介质，本人在长期的使用过程中对此也有一些体会：1、采用滤布作为离心机过滤介质时，转鼓中装有金属衬网，滤布铺设在衬网上并作固定。
由于滤布较软，强度较低，衬网的网孔应小一些，以便有效地支撑滤布、通畅地排出滤液。
要求滤布有足够的强度、适宜的孔隙大小和孔隙率，对所处理的物料有耐腐蚀性，并有一定的耐磨性。
滤布有三种织法，平纹、斜纹和缎纹，平纹的织法最紧密，斜纹次之，缎纹则较疏，孔隙率依次增加。
滤布选择应通过试验确定，各种滤布的特性如下：A、全棉滤布：机械强度、耐磨性和耐温性良好，孔隙小，不受冷稀酸的影响。
B、锦纶滤布：抗张强度高，耐磨性特别好，表面光滑，卸渣方便，能抗大多数碱类和任何浓度的有机酸。
C、涤纶滤布：强度及耐磨性良好，耐酸性特强，耐碱性良好。
D、丙纶滤布：耐磨性和耐温性良好，对无机酸有良好的抗蚀性，对弱碱和室温下的强碱有较强的抗蚀性，在浓度低于80%的硫酸不被溶解。
E、尼龙滤布：室温下对于碱和无机酸具有耐蚀性，价格低，但纤维较弱，强度较差。
F、聚氯乙烯滤布：对于各种浓度的强酸和较高温度下的浓碱有良好的饿抗蚀性，表面光滑，便于卸渣。
2、滤布过滤目数（型号）按所分离物料直径确定，一般在选择滤布目数时应稍大于所要截留的颗粒直径，在过滤的初级阶段有少量的小颗粒穿滤，当所截留的较大颗粒搭桥形成滤饼层后，就可以消除穿滤现象，有助于提高过滤效率。
筛网目数对照表知识讲解
筛网目数对照表过滤器滤网精度换算微米10 25 30 40 50 80 100 120 150 200 400 800 1500 3000毫米0.01 0.025 0.03 0.04 0.05 0.08 0.1 0.12 0.15 0.2 0.4 0.8 1.5 3.0目数1500 650 550 400 300 200 150 120 100 80 40 20 10 5目数微米目数微米目数微米目数微米2.5 7925 12 1397 60 245 325 473 5880 14 1165 65 220 425 334 4599 16 991 80 198 500 255 3962 20 833 100 165 625 206 3327 24 701 110 150 800 157 2794 27 589 180 83 1250 108 2362 32 495 200 74 2500 59 1981 35 417 250 61 3250 210 1651 40 350 270 53 12500 1粉体颗粒大小称颗粒粒度。
由于颗粒形状很复杂，通常有筛分粒度、沉降粒度、等效体积粒度、等效表面积粒度等几种表示方法。
筛分粒度就是颗粒可以通过筛网的筛孔尺寸，以1英寸（25.4mm）宽度的筛网内的筛孔数表示，因而称之为“目数”。
目前在国内外尚未有统一的粉体粒度技术标准，各个企业都有自己的粒度指标定义和表示方法。
在不同国家、不同行业的筛网规格有不同的标准，因此“目”的含义也难以统一。
目前国际上比较浒用等效体积颗粒的计算直径来表示粒径。
以μm或mm表示。
下表为我国通常使用的筛网目数与粒径（μm）对照表。
微米概念: 微米是长度单位,符号 [micron],读作[miu]。
1微米相当于1米的一百万分之一(此即为「微」的字义)。
换算关系: 1 000 000 皮米(pm) = 1 微米(μm) 1 000 纳米(nm) = 1 微米(μm) 0.001 毫米(mm) = 1 微米(μm) 0.000...旋风分离器的作用旋风分离器设备的主要功能是尽可能除去输送介质气体中携带的固体颗粒杂质和液滴，达到气固液分离，以保证管道及设备的正常运行。
暖通空调系统过滤器目数孔径选择及对应表
暖通空调系统过滤器目数孔径选择及对应表目前很多设计人员仅在水泵进口设置过滤器，而在其他位置不设置过滤器，并且在过滤器前后均不加压力表，以下是相关规范对设置过滤器的规定，望在今后设计中最好设置过滤器。
《采暖通风与空气调节设计规范》（GB 50019-2003）7.7.3中第二条，《民用建筑供暖通风与空气调节设计规范》（GB 50736-2012）中8.6.4第二条中均明确“水泵或冷水机组的入口管道上应设置过滤器或除污器”。
在解释条文中是这样说的：“为了避免安装过程的焊渣、焊条、金属碎屑、砂石、有机织物以及运行过程产生的冷却塔填料等异物进入冷凝器和蒸发器，宜在冷水机组冷却水和冷冻水入水口前设置过滤孔径不大于3mm的过滤器。
对于循环水泵设置在冷凝器和蒸发器入口处的设计方式，该过滤器可以设置在循环水泵进水口”《民用建筑供暖通风与空气调节设计规范》（GB 50736-2012）中8.5.22：：“冷水机组或换热器、循环水泵、补水泵等设备的入口管道上，应根据需要设置过滤器或除污器”；条文解释中是这样说明的：“设备入口除污要求。
设备入口需除污，应根据系统大小和设备的需要确定除污装置的位置。
例如系统较大、产生污垢的管道较长时，除系统冷热源、水泵等设备的入口外，各分环路或末端设备、自控阀前也应根据需要设置除污装置，但距离较近的设备可不重复串联设置除污装置。
”《全国民用建筑工程设计技术措施暖通空调·动力》5. 9. 6 冷水机组、换热器、水泵、电动调节阀等设备的入口管道上，应安装过滤器或除污器，且宜优先选用除污器；各设备相距不远时可不重复设置。
过滤器孔径宜如下确定：1 水泵进口：4mm；2 空气处理机组和新风机组进口：2.5mm；3 风机盘管进口：1.5mm。
一般DN15--DN150过滤器分为60目、80目、100目三种常用滤网规格，60目-80目均可用在热力入口装置处。
准确地说，筛目为“60目”的孔径是0.25mm。

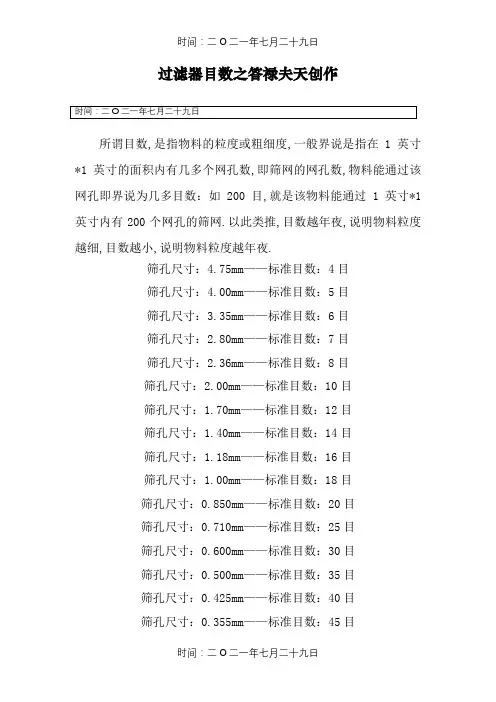

过滤器目数
过滤器目数之答禄夫天创作所谓目数,是指物料的粒度或粗细度,一般界说是指在1英寸*1英寸的面积内有几多个网孔数,即筛网的网孔数,物料能通过该网孔即界说为几多目数：如200目,就是该物料能通过1英寸*1英寸内有200个网孔的筛网.以此类推,目数越年夜,说明物料粒度越细,目数越小,说明物料粒度越年夜.筛孔尺寸：4.75mm——标准目数：4目筛孔尺寸：4.00mm——标准目数：5目筛孔尺寸：3.35mm——标准目数：6目筛孔尺寸：2.80mm——标准目数：7目筛孔尺寸：2.36mm——标准目数：8目筛孔尺寸：2.00mm——标准目数：10目筛孔尺寸：1.70mm——标准目数：12目筛孔尺寸：1.40mm——标准目数：14目筛孔尺寸：1.18mm——标准目数：16目筛孔尺寸：1.00mm——标准目数：18目筛孔尺寸：0.850mm——标准目数：20目筛孔尺寸：0.710mm——标准目数：25目筛孔尺寸：0.600mm——标准目数：30目筛孔尺寸：0.500mm——标准目数：35目筛孔尺寸：0.425mm——标准目数：40目筛孔尺寸：0.355mm——标准目数：45目筛孔尺寸：0.300mm——标准目数：50目筛孔尺寸：0.250mm——标准目数：60目筛孔尺寸：0.212mm——标准目数：70目筛孔尺寸：0.180mm——标准目数：80目筛孔尺寸：0.150mm——标准目数：100目筛孔尺寸：0.125mm——标准目数：120目筛孔尺寸：0.106mm——标准目数：140目筛孔尺寸：0.090mm——标准目数：170目筛孔尺寸：0.0750mm——标准目数：200目筛孔尺寸：0.0630mm——标准目数：230目筛孔尺寸：0.0530mm——标准目数：270目筛孔尺寸：0.0450mm——标准目数：325目。
目数和过滤精度-Y型过滤器
日期：
过滤器型号-目数和过滤精度
过滤器型号规格
丝网 筛网目数 筛网孔尺寸 直径
目/25.4mm
mm
mm
有效比 网孔过滤器面积 与管道截面积比
%
%
GL41H-16C-DN15
40
GL41H-16C-DN20
40
GL41H-16C-DN25
40
GL41H-16C-DN32
40
GL41H-16C-DN40
过滤器型号-目数和过滤精度
过滤器型号规格
丝网 筛网目数 筛网孔尺寸 直径
目/25.4mm
mm
mm
有效比 网孔过滤器面积 与管道截面积比
%
%
GL41H-16C-DN15
100
0.131 0.081 38
808
GL41H-16C-DN20
100
0.131 0.081 38
454
GL41H-16C-DN25
日期：
过滤器型号-目数和过滤精度
过滤器型号规格
丝网 筛网目数 筛网孔尺寸 直径
目/25.4mm
mm
mm
有效比 网孔过滤器面积 与管道截面积比
%
%
GL41H-16C-DN15
50
GL41H-16C-DN20
50
GL41H-16C-DN25
50
GL411H-16C-DN40
40
GL41H-16C-DN50
40
GL41H-16C-DN65
40
GL41H-16C-DN80
40
GL41H-16C-DN100
40
GL41H-16C-DN125
40
暖通空调系统过滤器目数孔径选择及对应表
暖通空调系统过滤器目数孔径选择及对应表目前很多设计人员仅在水泵进口设置过滤器，而在其他位置不设置过滤器，并且在过滤器前后均不加压力表，以下是相关规范对设置过滤器的规定，望在今后设计中最好设置过滤器。
《采暖通风与空气调节设计规范》（GB 50019-2003）7.7.3中第二条，《民用建筑供暖通风与空气调节设计规范》（GB 50736-2012）中8.6.4第二条中均明确“水泵或冷水机组的入口管道上应设置过滤器或除污器”。
在解释条文中是这样说的：“为了避免安装过程的焊渣、焊条、金属碎屑、砂石、有机织物以及运行过程产生的冷却塔填料等异物进入冷凝器和蒸发器，宜在冷水机组冷却水和冷冻水入水口前设置过滤孔径不大于3mm的过滤器。
对于循环水泵设置在冷凝器和蒸发器入口处的设计方式，该过滤器可以设置在循环水泵进水口”《民用建筑供暖通风与空气调节设计规范》（GB 50736-2012）中8.5.22：：“冷水机组或换热器、循环水泵、补水泵等设备的入口管道上，应根据需要设置过滤器或除污器”；条文解释中是这样说明的：“设备入口除污要求。
设备入口需除污，应根据系统大小和设备的需要确定除污装置的位置。
例如系统较大、产生污垢的管道较长时，除系统冷热源、水泵等设备的入口外，各分环路或末端设备、自控阀前也应根据需要设置除污装置，但距离较近的设备可不重复串联设置除污装置。
”《全国民用建筑工程设计技术措施暖通空调·动力》5. 9. 6 冷水机组、换热器、水泵、电动调节阀等设备的入口管道上，应安装过滤器或除污器，且宜优先选用除污器；各设备相距不远时可不重复设置。
过滤器孔径宜如下确定：1 水泵进口：4mm；2 空气处理机组和新风机组进口：2.5mm；3 风机盘管进口：1.5mm。
一般DN15--DN150过滤器分为60目、80目、100目三种常用滤网规格，60目-80目均可用在热力入口装置处。
准确地说，筛目为“60目”的孔径是0.25mm。
过滤网检测标准与方法
金属过滤网检测方法目数，就是孔数，就是每平方英寸上的孔数目。
目数越大，孔径越小。
由此定义可以看出，目数的大小决定了筛网孔径的大小。
而筛网孔径的大小决定了所过筛粉体的最大颗粒Dmax。
一、检验标准1外观网面应平整、清洁，编织紧密，不得有破损、裂口、机械损伤、锈斑。
允许有经线接头，但应编结良好。
2网斜要求织幅宽度上筛网经纬度不垂直度不大于4°。
3数据测量网孔平均值、大网孔值的测量值不得超出标准规格要求的5%。
二、计算方式1测量数据：网孔平均值、大网孔值、丝径、宽度、长度。
2检验工具：千分尺、游标卡尺、带刻度的显微镜、米表。
3 计算公式：1.孔径=25.4mm÷目数-丝径2.网孔平均值1）W=L÷n-d2）W=(L-n×d)÷n3.筛分率/开孔率：A=W²÷(W+d)²×100%注：W：两个相邻径丝或纬丝之间距离的平均值n：网孔目数L：n个网孔和n个丝径的长度，单位：毫米d：金属丝的直径；A：在整个筛分表面上，所有网孔面积占筛分面积的百分比。
例：要求生产的不锈钢筛网为19.54目×0.3mm×1.2mm×30m，如何计算孔径、检测网孔平均值、计算筛分率1）孔径：25.4mm÷19.54目-0.3mm=1.0mm2）检测网孔平均值首先测量30个网孔和丝径的长度为39mmW= 39mm-30根丝×0.3mm 30个孔 =1.0mm3）筛分率/开孔率A=1²÷（1+0.3）²×100%=59.2%注：1.质检员在检验孔径过程中要采取谨慎测量，多点测量的方法以求获取准确数据进行分析2.大网孔值主要使用带刻度的显微镜进行测量，不锈钢筛网网面出现以下情况时需检测大网孔值。
①齐口稀密；②纬丝不直；③纬孔一稀一密三、测试方法1、外观采用目视法2、孔径检测高倍显微镜（100-1000倍），精度要求0.001-0.005mm.四、测试条件1、每台过滤设备必须至少配备二套过滤网，一套使用，一套备用，每次检测过滤网时换上备用品，另一套送至实验室检测。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
过滤网目数
过滤网目数是指过滤网中每英寸所具有的网孔数量。
它在
许多工业和日常生活中的应用非常广泛。
过滤网目数的选择直接影响到过滤效果和工作效率，因此正确选择过滤网目数对于各种工业领域和应用来说都至关重要。
过滤网目数的定义和计算方法
过滤网目数通常用每英寸网孔数量（mesh count per inch）来表示。
英制单位的过滤网目数指的是每英寸纱线数目，即1英寸内网孔数量。
统一国际标准为每英寸所具有的网孔数量。
例如，过滤网目数为100，表示每英寸中具有100个网孔。
过滤网目数越高，网孔越小，过滤精度也越高。
在一般的工业应用中，我们可以根据特定的需求计算所需
的过滤网目数。
计算方法通常为将过滤材料的孔径转换为目数，然后根据过滤材料和过滤效果的要求进行选择。
过滤网目数的应用
过滤网目数的选择取决于所需要过滤的物质的性质和粒度。
不同的应用需要不同的过滤网目数来满足其特定的过滤需求。
液体过滤
在液体过滤中，过滤网目数的选择通常基于所需的过滤精度。
例如，对于一些细小颗粒的过滤，我们需要选择过滤网目数较高的过滤网来确保过滤效果。
而对于一些大颗粒的过滤，过滤网目数可以相对较低。
气体过滤
在气体过滤中，过滤网目数的选择也是根据所需的过滤效果和颗粒物大小来确定的。
对于较小的颗粒物过滤，过滤网目数应选择较高，以保证高效过滤。
对于较大的颗粒物，过滤网目数可以适当降低。
工业过滤
在工业过滤中，过滤网目数的选择往往更加复杂。
工业过滤可能需要考虑的因素包括过滤材料的性质、工作环境的要求以及过滤设备的特点。
根据这些因素的不同组合，我们可选择适当的过滤网目数来实现预期的过滤效果。
过滤网目数的影响
正确选择过滤网目数对于过滤效果和工作效率具有重要影响。
过滤效果
过滤网目数越高，过滤效果越好。
通过增加过滤网目数，可以过滤更小的颗粒物，提高过滤的精度。
工作效率
过滤网目数越高，过滤阻力也越大。
选择过高的过滤网目数将增加设备负荷，降低工作效率。
因此，在选择过滤网目数时需要权衡过滤效果和工作效率。
总结
过滤网目数在工业和日常生活中起着重要的作用。
正确选择过滤网目数可以实现预期的过滤效果，提高工作效率。
每一种过滤应用都需要根据其特定的需求和要求来选择适当的过滤网目数。
在选择过滤网目数时，我们需要考虑过滤材料性质、目标过滤精度、工作环境以及过滤设备特点等因素，以实现最佳的过滤效果。
