圆管涵施工工艺流程图
圆管涵施工工艺流程
圆管涵施工工艺流程圆管涵，也被称为涵洞或涵洞管，是一种用于替代传统砖混涵洞的新型建筑结构。
它由预制的混凝土管组成，可以有效地解决道路穿越河流、铁路和沟渠等问题。
下面将介绍圆管涵的施工工艺流程。
一、前期准备在施工前，需要进行详细的规划和设计。
首先，根据实际情况确定涵洞的位置、尺寸和形状。
然后，对施工现场进行勘察和测量，确定地基的承载能力和地下水位等信息。
同时，制定详细的施工方案和施工计划，确保施工的顺利进行。
二、基础施工为了确保涵洞的稳定性和安全性，需要对涵洞的基础进行施工。
首先，清理基础施工现场，去除杂物和不平整的地面。
然后，进行基坑的开挖，根据设计要求挖掘合适的深度和宽度。
在开挖好的基坑底部铺设一层砂石垫层，用以增加承载能力。
最后，浇筑混凝土基础，待其充分凝固后进行下一步施工。
三、涵洞安装涵洞安装是整个施工过程中最关键的一步。
首先，根据设计要求，将预制的混凝土管按照一定的顺序和间距依次安装到基础上。
在安装过程中，要确保管道的对接紧密，不得有间隙。
同时，要注意管道的坡度和水平度，以保证涵洞的排水功能。
安装完成后，进行管道的检查和测试，确保其质量和功能达到要求。
四、涵洞封顶涵洞安装完成后，需要进行封顶处理。
首先，清理涵洞内部的杂物和残渣，确保管道的畅通。
然后，根据设计要求，在涵洞顶部进行加固和封顶处理。
具体的加固方式可以根据实际情况采用钢筋混凝土、砖石或其他材料进行。
最后，对涵洞的封顶部分进行检查和测试，确保其稳定性和安全性。
五、涵洞后期处理涵洞施工完成后，需要进行一些后期处理工作。
首先，对施工现场进行清理，将杂物和残渣清除干净。
然后，对涵洞进行检查和测试，确保其质量和功能达到要求。
最后，根据需要进行周边道路的修复和恢复工作，确保涵洞与周围环境的协调和美观。
总结圆管涵施工工艺流程包括前期准备、基础施工、涵洞安装、涵洞封顶和涵洞后期处理等步骤。
在施工过程中，需要严格按照设计要求进行操作，确保施工质量和安全性。
圆管涵首件工程施工总结
目录一、工程概况二、施工准备三、施工过程控制（一）、基坑开挖（二）、基础施工（三）、钢筋混凝土圆管的预制（四）、钢筋混凝土圆管的安装及浇筑剩余基础混凝土（五）、沉降缝施工（六）涵洞进出水口（七）台背回填及涵洞填土四、质量通病及处理预防五、圆管涵施工工艺流程图（附后）六、施工总结一、工程概况1.K31+643圆管涵, 为1-Φ1.25 m圆管涵, 与路线夹角为90°, 涵底坡度为0.3%, 涵洞共设8道沉降缝, 圆管涵进出口为八字墙, 主要为排水功能。
2.K31+643圆管涵中心填土高度为1.97m,主要工程数量有:预制钢筋混凝土圆管涵管节54.8m； C20混凝土管基85.1m3；C30帽石混凝土0.4m3；7.5号浆砌片石16.5m3；基坑土方开挖:128m3。
二、施工准备1.所需的材料已进场并检验合格, 管涵基础砼配合比已完成。
2.管节制厂家已取得监理工程师批复, 已完成砼管的配合比批复, 并已完成各种试验检测, 开始生产。
3、分项工程开工报告已得到批复, 施工进度计划及分项工程的施工方案得到批准。
4、所需的机械设备、人员已进场到位, 施工现场的设备、劳动力满足施工进度要求。
三、施工过程控制（一）、基坑开挖及垫层施工1.基坑放样: 根据设计图纸和圆管涵的中心及纵、横轴线, 用全站仪、钢尺进行基坑放样。
基坑开挖前, 应在纵横轴线上、基坑边桩以外设控制桩, 每侧两个, 供施工中随时校核放样用。
2.基坑开挖: 基坑开挖前测量地面高程, 控制开挖深度, 开挖尺寸比圆管涵基础宽出50cm。
圆管涵基坑开挖采用挖掘机配合人工进行, 开挖至设计标高上10～20㎝时, 改用人工修整清理至设计标高, 整平后检查基坑平面尺寸、位置、标高是否符合图纸设计, 并进行基底承载力试验, 合格后进行下步工序。
（二）、基础施工1.基础放样:基坑挖好后, 应重新放设涵洞的纵、横轴线, 同时用经纬仪、钢尺对基础平面尺寸进行准确的细部放样。
施工工艺流程框图汇总
施工工艺流程框图汇总 The manuscript was revised on the evening of 2021
一、路基工程工艺图框
1、路基填筑工艺框图
填土压实施工工艺流程
TBS绿色植被防护施工工艺框图
路基处理施工工艺框图
水泥搅拌桩施工工艺流程框图
圆管涵施工工艺框图
顶管施工工艺框图
挡土墙施工工艺框图
浆砌工程施工工艺框图
塑料排水板施工工艺框图
排水管道工程施工工艺框图
集水井砌筑工程施工工艺框图
Y
给水管道施工工艺流程框图
二、面工程工艺图
级配碎石调平层施工工艺框图
泥结碎石路面工程施工工艺框图
Y
Y
干压碎石基层施工工艺
自 运
卸 汽 输 车
垫层施工工艺流程
水泥稳定碎石基层施工工艺流程图
沥青表处路面施工工艺框图
沥青贯入式路面施工工艺框图
沥青表处路面施工工艺框图
水泥混凝土路面施工工序
水泥砼路面施工工艺框图
沥青砼路面施工工艺流程框图
地材与砼拌合质量控制图
四、保证体系
质量保证体系框图
安全操作保证体系
质量自检体系图
安全设施施工工艺流程。
圆管涵施工工艺流程图.doc
12、原野里那郁郁葱葱的植物，叫我们丝毫感受不到秋天的萧索，勃勃生机与活力仍在田间高山涌动。谷子的叶是墨绿的，长而大的谷穗沉甸甸地压弯了昨日挺拔的脊梁；高粱仍旧那么苗条，满头漂亮的红缨挥洒出秋的风韵；那纵横原野的林带，编织着深绿浅黄的锦绣，抒写出比之春夏更加丰富的生命色彩。
15、孤独与喧嚣无关，摩肩接踵的人群，演绎着身外的花开花谢，没谁陪你挥别走远的流年。孤独与忙碌迥异，滚滚红尘湮没了心境，可少了终点的奔波，人生终究一样的苍白。当一个人成长以后，在他已经了解了世界不是由鲜花和掌声构成之后，还能坚持自己的梦想，多么可贵。
16、生活除却一份过往和爱情外，还是需要几多的遐思。人生并不是单单的由过往和爱情符号所组成的，过往是人生对所有走过岁月的见证；因为简单，才深悟生命之轻，轻若飞花，轻似落霞，轻如雨丝；因为简单，才洞悉心灵之静，静若夜空，静似幽谷，静如小溪。
6、疏疏篱落，酒意消，惆怅多。阑珊灯火，映照旧阁。红粉朱唇，腔板欲与谁歌？画脸粉色，凝眸着世间因果；未央歌舞，轮回着缘起缘落。舞袖舒广青衣薄，何似院落寂寞。风起，谁人轻叩我柴扉小门，执我之手，听我戏说？
7、经年，未染流殇漠漠清殇。流年为祭。琴瑟曲中倦红妆，霓裳舞中残娇靥。冗长红尘中，一曲浅吟轻诵描绘半世薄凉寂寞，清殇如水。寂寞琉璃，荒城繁心。流逝的痕迹深深印骨。如烟流年中，一抹曼妙娇羞舞尽半世清冷傲然，花祭唯美。邂逅的情劫，淡淡刻心。那些碎时光，用来祭奠流年，可好？
10、寂寞的严冬里，到处是单调的枯黄色。四处一片萧瑟，连往日明净的小河也失去了光彩，黯然无神地躲在冰面下恹恹欲睡。有母女俩，在散发着丝丝暖意的阳光下，母亲在为女儿梳头。她温和的把头发理顺。又轻柔的一缕缕编织着麻花辫。她脸上写满笑意，似乎满心的慈爱永远装不下，溢到嘴边。流到眼角，纺织进长长的。麻花辫。阳光亲吻着长发，像散上了金粉，闪着飘忽的光辉。女儿乖巧地依偎在母亲怀里，不停地说着什么，不时把母亲逗出会心的微笑，甜美的亲情融化了冬的寒冷，使萧索的冬景旋转出春天的美丽。

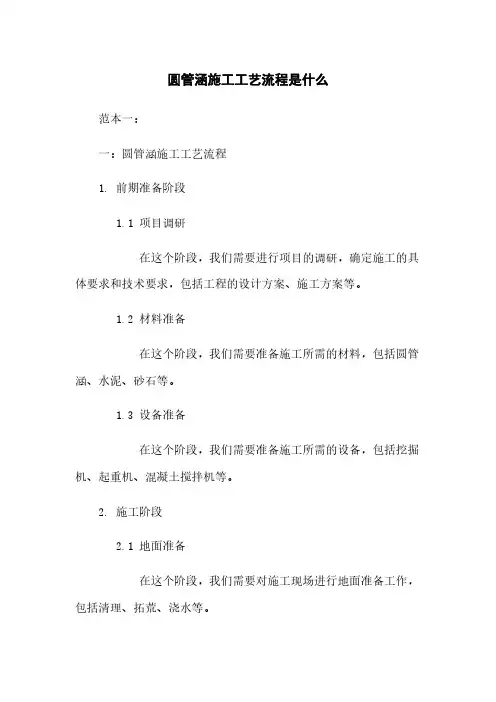

圆管涵施工工艺流程是什么
圆管涵施工工艺流程是什么范本一：一：圆管涵施工工艺流程1. 前期准备阶段1.1 项目调研在这个阶段，我们需要进行项目的调研，确定施工的具体要求和技术要求，包括工程的设计方案、施工方案等。
1.2 材料准备在这个阶段，我们需要准备施工所需的材料，包括圆管涵、水泥、砂石等。
1.3 设备准备在这个阶段，我们需要准备施工所需的设备，包括挖掘机、起重机、混凝土搅拌机等。
2. 施工阶段2.1 地面准备在这个阶段，我们需要对施工现场进行地面准备工作，包括清理、拓荒、浇水等。
2.2 圆管涵安装在这个阶段，我们需要安装圆管涵，根据设计方案进行施工，包括挖掘、定位、连接等。
2.3 混凝土浇筑在这个阶段，我们需要对圆管涵进行混凝土浇筑，确保其牢固稳定。
2.4 后期加固在这个阶段，我们需要进行圆管涵的加固工作，包括填充土方、回填土方、压实等。
3. 施工验收阶段3.1 施工质量检查在这个阶段，我们需要对施工质量进行检查，确保其符合设计要求和相关标准。
3.2 技术交底在这个阶段，我们需要对施工过程中的技术要点进行交底，确保相关人员了解施工情况。
3.3 完工验收在这个阶段，我们需要进行工程的完工验收，确保工程质量达到预期要求。
二：附件本文档涉及的附件：1. 圆管涵设计方案；2. 圆管涵施工方案；3. 圆管涵施工图纸；4. 圆管涵材料清单；5. 圆管涵设备清单。
三：法律名词及注释1. 圆管涵：指用来引导水流的圆形管道，常用于道路交叉口、桥梁等地；2. 施工质量：指施工过程中工程的质量标准，包括工程的牢固程度、平整程度等；3. 技术交底：指对施工过程中的技术要点进行交底和说明；4. 完工验收：指对工程的质量进行检查和验收，确保工程质量达到预期要求。
范本二：一：圆管涵施工工艺流程1. 地面准备1.1 清理施工现场1.2 标示施工区域1.3 搭建施工围栏2. 圆管涵安装2.1 确定圆管涵位置 2.2 挖掘沟槽2.3 安装支架2.4 安装圆管涵3. 混凝土浇筑3.1 准备混凝土3.2 浇筑混凝土3.3 养护混凝土4. 后期加固4.1 填充土方4.2 处理溢流泄水4.3 回填土方4.4 压实土方二：附件本文档涉及的附件：1. 圆管涵施工图纸；2. 圆管涵设计方案；3. 圆管涵施工设备清单；4. 圆管涵施工材料清单；5. 圆管涵施工合同。
圆管涵施工方案
圆管涵施工方案北沿江高速公路滁州至天长段CT-03M01标圆管涵施工方案一、编制依据本方案依据《公路桥涵施工技术规范》（JTG F50-2011）、《公路工程技术标准》（JTG B01-2014）、《公路工程质量检验评定标准》（JTG F80/1-2004）、《公路土工试验规程》（JTG E40-2007）、滁州至天长高速公路路基工程施工图纸和路面工程施工招标文件等编制。
二、工程概况本工程位于北沿江高速公路滁州至天长段CT-03M01标，桩号范围起讫为K20+826-K27+000段，全长6.174公里，设置2道圆管涵，分别位于K21+600处1-Ф1.5m和K23+730处1-Ф1.5m，共长75.5米。
三、施工组织情况1、组织机构为确保安全、优质、按期完成本合同段工程的施工任务，按项目依法组建XXX北沿江高速公路滁州至天长段CT-XXX，成立现场管理机构，负责本合同段工程的施工组织管理工作。
2、质量控制系统组织机构为优质完成本标段的施工任务，按照ISO9001系列标准和公路工程施工和质量管理的特点，制定完善的工程质量管理制度。
针对本合同工程特点和质量目标，建立以项目经理为第一责任人的质量管理组织机构。
3、人员构成及岗位职责按照表格中的管理职责与施工任务表，划分各部门的职责与任务，包括项目经理、总工、工程部、质检部、合同部、试验室、财务室、物资部、安全部等。
四、施工方案本工程采用开挖法施工，涵洞采用预制圆管涵，具体施工步骤如下：1、现场勘测和标定涵洞位置和尺寸；2、进行现场清理和准备工作；3、进行圆管涵的预制和调试；4、进行涵洞的开挖和安装；5、进行涵洞的防护排水施工；6、进行涵洞的验收和交付使用。
五、安全措施为确保施工安全，本工程采取以下措施：1、严格遵守安全生产法规和标准，做好施工现场的安全管理工作；2、进行安全教育和培训，提高工人的安全意识和技能水平；3、配备必要的安全防护设备和器材，确保工人的人身安全；4、定期进行安全检查和评估，及时发现和解决安全隐患。
圆管涵施工方案
四、圆管涵施工工艺及方法4.1施工工艺流程图4.2施工放样涵洞施工设计图是施工放样的依据，由项目部技术员根据设计中心里程，在地面上标定位置并设置涵洞纵、横向轴线。
涵洞轴线确定后量出上下游涵长，考虑出入水口是否顺畅，当无需改善时，用木桩标定涵端，并以轴线为基准测定基坑和基础在平面上的有尺寸，用木桩标出。
之后用钢尺复核其相对位置关系。
并于周围稳定不易破坏的位置设置轴线桩的护桩，自检合格后向监理工程师报验，合格后方可进行施工。
在涵洞施工时要随时检查其位置，出现错误时要及时调整。
由项目部技术人员测量地面标高根据设计标高确定基坑开挖深度。
4.3基坑开挖4.3.1基坑开挖方法采用人工配合机械开挖，沿涵洞基础宽度每侧放宽30cm放坡1:1开挖基坑，机械开挖至距涵洞需换填基底标高10-20cm处，然后人工清底。
注意不得超挖扰动原状土，整平夯实之后需检测基底承载力是否满足要求设计不小于200Kpa。
4.3.2 基坑开挖注意事项1、基坑开挖之后，根据开挖深度，做好相应的边坡防护。
2、注意基坑底排水，沿基坑边缘挖设排水槽，利用水泵进行抽水。
3、在距离基坑边0.6m周围用Φ48钢管设置防护栏杆，立杆间距3m,高出自然地坪1.20m,埋深0.80m,在立杆的上、下端及中间位置各加一道水平杆，外面用密目网封闭，靠近便道侧设置限制车辆靠近行驶的防护。
4、挖基施工宜安排在枯水或少雨季节进行，开工前应做好计划和施工准备工作，开挖后应连续快速施工。
5、基础轴线、边线位置及基底标高应精确测定，检查无误后方可施工。
6、挖至设计标高的土质基坑不得长期暴露、扰动或浸泡，并应及时检查基坑尺寸、高程、基底承载力，符合要求后，应立即进行基础施工。
4.4基础施工将表土清除至设计涵底基底标高，如涵底地基承载力达到设计要求，则平整、压实，并按施工设计图要求铺填砂砾垫层，分层压实；如涵底地基承载力小于设计要求，则应通知监理和业主进行处理。
检验合格后进行下一道工序。
施工工艺图框(完整版)
附表 1 施工工艺流程图表 1.1原地面处理施工工艺流程图测量放样清理现场翻晒、初压掺灰拌和初平、稳压精平碾压成型检验检验合格后，施工下一道工序表 1.2路基填筑施工工艺流程图下承层处理取土坑备土运初土平打格布灰拌精和平碾压成型养生检测报验检验合格后 ,进入下一道工序施工表 1.3石灰改善土填筑施工工艺框图配合比设计施工放样备 土 备料 打桩控制厚度 松铺素土石灰消解整 平 静压一遍打格布灰平地机平灰拌和机拌和振动压路机静压检查拌深 检查灰剂量 拌和均匀性平地机整平调拱碾养 压 生 检查验收表 1.4粉喷桩工艺流程图平整场地、放样钻孔定位 钻进钻机调平空压机送气送灰机送灰设计孔深成桩喷灰、搅拌、提升、钻头升至地面下20cm 时停止 设计桩顶复桩停灰停气检测表 1.5圆管涵施工工艺流程图测量放样基槽开挖、压实铺砂砾垫层、压实砂、石原材料试验砼配合比试验浇基础砼管节安装浇管座砼填缝抹平浇端墙检查验收立模立模立模涵管预制、运输沥青防水层回填洞口及接线表 1.6箱涵施工工艺框图测量放样基槽开挖、压实砂、石原材料试验砼配合比试验铺砂砾垫层、压实绑扎箱底钢筋、立模浇箱底砼设置伸缩缝立绑扎箱身钢筋侧模、顶模设浇筑平台浇筑箱身及顶板砼立模拆模箱道检查验收表 1.7石灰土粉煤灰底基层施工工艺流程图路基交验清理场地原材料试验配合比设计摊铺素土备料进场施工测量、放样素土碾压、整平打格布灰、摊铺石灰拌和检查虚铺厚度检测拌和深度初步碾压上粉煤灰拌和整平碾压养生检查压实度交工1.8水泥稳定碎石施工工艺框图配合比设计施工放样备料拌和机拌和运输按松铺系数摊铺机摊铺静压二遍振动压路机振压重型三轮压路机碾压胶轮收面养生检查验收、表 1.9沥青下封层施工工艺框图封闭交通基层清扫基层水稳裂缝处理冲洗检验合格原材料进场表面干燥后鼓风机吹净表面灰层喷洒乳化沥青乳化沥青检验、进场撒布集料碾压养生 7天后开放交通表 1.10 沥青混凝土施工工艺框图1.拌和楼工艺流程图实验室确定各热 料仓、矿粉及沥青的用量冷料按比列 进入烘干筒烘干除尘振动筛热料仓搅拌锅加入矿粉、沥青出料斜提干拌湿拌2.施工工艺流程图封 闭 交 通检验合格原材料进场沥青检验、进场 清 扫接缝处涂刷乳化沥青摊铺机就位调试沥青混合料目标配合比设计、审批导热油加热沥青确定生产配合比调试沥青混合料验收卸入摊铺机料斗确定沥青混合料检验、运输沥青混合料试拌、出料匀 速摊铺初压、复压、终压实验数据检测、分析报验方案和技术参数表 1.11桥梁钻孔灌注桩施工工艺流程图平整场地或围堰↓桩位放样↓埋设钢护筒↓检测定位钻机就位↓清渣钻清进孔孔内注入清水或泥浆供水↓↓设立清孔设备测定泥浆厚度泥浆沉淀池制作钢筋笼泥浆池安装钢筋笼↓设立导管拼装检测导管↓制作试块灌注水下砼运送砼钻机就位↓拆除护筒↓破桩头表 1.12墩、台身施工工艺流程图测量定位搭设支架钢筋绑扎不合格验收模板制作、安装砼拌和砼取样检查不合格合格验收不合格砼浇筑拆 养 模护砼试块制养竣工报验表 1.13墩柱施工工艺流程图测量放样搭设脚手支架 工作便桥、便道钢筋原材料检验 钢筋制作原材料检验砼配合比设计砼拌和及运输支立整体立柱 模 板输送或吊车吊斗 砼入模机械振捣砼 拆模、养生 检查、验收表 1.14墩台帽、盖梁施工工艺流程图支架搭设钢筋制作验收测量定位不合格合格钢筋安装模板制安不合格不合格合格表 1.15先张法预应力空心板梁预制施工工艺框图底座设置预应力钢绞线张拉绑扎钢筋支立侧模模板制作芯模选购砼拌和、运输底板砼浇筑安装芯模芯模成品质量验收浇筑侧板、顶板砼养护、拆模制作砼试块砼强度测试放张、切断钢绞线起吊、移梁、存放表 1.16空心板梁安装施工工艺框图门式起重机吊梁装车拖车运梁测量放样浇筑支座垫石安放支座支座选购支座成品质量验收吊车移梁就位检查、调整表 1.17护栏施工工艺框图清理桥面、测量放样 钢筋制作、安装 钢模板制作 Ｎ 模板检验ＹＮ 钢筋检验Ｙ模板安装、安置其他附件按标准的砼配合比拌制 砼并分运至浇筑现场Ｎ 报监理工程师检验Ｙ浇筑护栏砼、制作砼试块 ＹＮ 报监理工程师检验Ｙ采取补救措施 Ｎ砼养生、检验砼强度 拆除模板报监理工程师检查 单项施工完成返 工表 1.18桥面铺装施工工艺框图梁顶面清理测量放线铺设冷轧带勒钢筋焊网浇注标准带砼标准带砼养护摊铺调平层砼平板、振捣梁振捣提浆滚提浆人工精平、抹面、拉毛养生。
圆管涵接缝施工工艺流程
圆管涵接缝施工工艺流程
圆管涵接缝施工工艺流程如下：
1.测量放样：根据设计图纸进行测量放样，确定圆管涵的平面位置和基础范围。
2.基础处理：清理基础表面的杂物、树根、草皮等，对坑洼处进行平整。
3.管座基础施工：根据设计图纸要求，浇筑管座基础混凝土，并留出接缝位置。
4.安装管节：将管节吊装就位，对准接缝位置，用胶带或钢丝绳绑扎固定。
5.接缝处理：清理管节内外的杂物，涂刷水泥浆或界面剂，安装好接口橡胶圈或闭孔泡沫板，用水泥砂浆或混凝土填塞接缝。
6.涵管密封：用水泥砂浆或混凝土密封管节之间的接缝，压实、抹平、养护。
7.进出口处理：根据设计要求，砌筑进出口护底、翼墙、导流槽等，并处理好进出口与路基的衔接。
8.质量检查：对施工过程进行质量检查，确保圆管涵的各项技术指标符合设计要求。
9.养生维护：圆管涵施工完成后，进行养生维护，确保圆管涵的使用寿命和性能。
以上就是圆管涵接缝施工工艺流程的主要内容。
3.圆管涵
1
7、回填土
（1）台背填土必须在管座浇筑完毕后，在混凝土强度达到100%后并报监理工程师同意后进行。倒哄吸圆管涵须在试压之后，灌注无问题方可进行复土，在涵管顶上及管身两侧在不小于两倍孔径范围内的填土须分层对称夯实。
（2）台背回填采用透水性材料回填，严格控制分层厚度和密实度，应派专人负责检查，检查频率为50m21点，不足50m2时至少检查1点，每点都应该合格，采用压路机压实，回填的分层厚度宜为0.1~0.2m,为保证构筑物台背与路基顺畅连接，台背的相对密实度控制要求达到95%。
不小于设计
尺量：各墙两端断面
1
倒虹吸竖井砌筑实测项目
项次
检 查 项 目
规定值或允许偏差
检查方法和频率
权值
1△
砂浆强度(MPa)
在合格标准内
按附录F检查
3
2△
井底高程(mm)
±15
水准仪：测4点
2
3
井口高程(mm)
±20
1
4
圆井直径或方井边长(mm)
±20
尺量：2~3个断面
1
5△
井壁、井底厚(mm)
+20，~5
（3）、涵洞顶上填土必须大于0.5米，才允许机械通过。
8、外观鉴定
涵洞各部尺寸允许偏差符合《公路工程质量检验评定标准》JTG F80/1——2004的技术标准。
涵洞总体实测项目
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
1
轴线偏位(mm)
明涵20，暗涵50
经纬仪：检查2处
2
2△
流水面高程(mm)
±20
国道324复线(西湖~马巷段)一期工程
