载波户外设备施工作业指导书TX-03
吹缆机施工作业指导书
吹缆机施工作业指导书一、作业准备1.明确施工方案：根据工程图纸和设计要求，确定吹缆机的使用位置、吹缆机的类型和规格以及吹缆机的吹风压力和吹风量等参数。
2.准备施工材料：包括吹缆机、吹缆机的附件和配件、电缆等。
3.检查设备：检查吹缆机的各项功能是否正常，包括机器的电源、空气压缩机、风管系统等。
4.检查施工场地：检查施工场地是否符合施工要求，包括空气流通、无明火、无易燃物品等。
5.组织施工人员：根据施工要求，组织合适的施工人员，确保施工的顺利进行。
二、施工步骤1.安装吹缆机：根据吹缆机的类型和规格，将吹缆机安装到位置上，固定好底座，并连接好电源和空气管道。
2.连接风管系统：将风管系统的进风口与吹缆机连接，确保连接处密封良好，无空气泄漏。
3.准备电缆：将需要吹入的电缆准备好，确保电缆没有任何损伤和扭曲，并清除表面的尘土和油污。
4.连接电缆：根据需要吹入的电缆的长度，确定好电缆的位置和顺序，依次连接好各节电缆。
5.连接风嘴：选择适合电缆直径的风嘴，将风嘴套在电缆上，并使用夹子固定好。
6.调整风压：根据吹缆机的压力表，调整吹缆机的风压，根据电缆的长度和直径，确定合适的风压值。
7.开始吹缆：打开吹缆机的电源，调整好吹缆机的风压和风量，开始吹风。
同时，根据电缆的长度和直径，控制好电缆的吹风速度，保证吹入过程的稳定和平顺。
8.监控吹缆过程：在吹缆的过程中，可以借助吹缆机上的摄像头或者通过手机等设备进行监控，及时发现问题并进行处理。
9.吹缆完成：直到电缆完全吹入到目标位置，并经过检查确认无误后，停止吹风，关闭吹缆机的电源。
10.检查工作：对吹缆的质量和工作过程进行检查，确保吹缆的安全和稳定。
三、施工注意事项1.安全第一：施工人员必须要具备相关安全知识，如佩戴好安全帽、穿戴好防护服等，确保施工过程中的安全。
2.严禁吸烟：在施工过程中，严禁吸烟，以防止火源引发火灾。
3.检查设备：在施工前要对吹缆机的各项功能进行检查，确保设备的正常工作。
作业指导书
1.施工基面处理
施工基面的处理应以施工图要求为准。基面处理后应平整，不应积水，边坡不应坍塌，及时清除周边的浮石、悬石，边坡、临边开挖根据要求装设防护措施;
2.基坑开挖
（1）土石方开挖应按设计施工，减少需开挖以外地面的破坏，合理选择弃土的堆放点以保护自然植被及环境。铁塔基础施工基面的开挖应以设计图纸为准，按不同地质条件规定开挖边坡。基面开挖后应平整，不应积水，边坡不应坍塌。

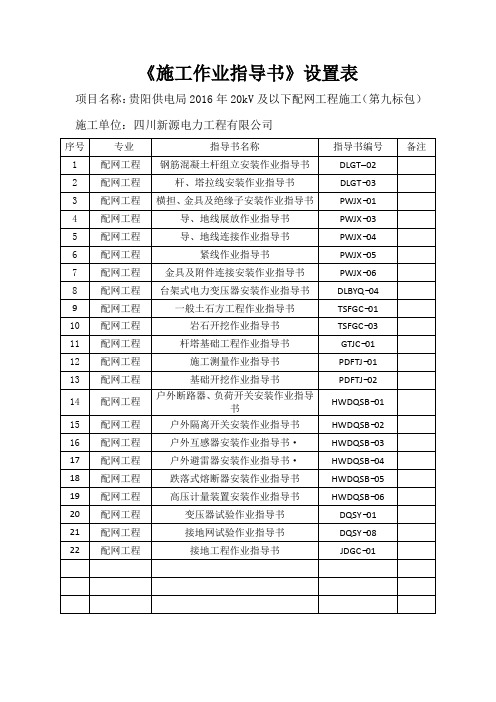

PWJX−01
4
配网工程
导、地线展放作业指导书
PWJX−03
5
配网工程
导、地线连接作业指导书
PWJX−04
6
配网工程
紧线作业指导书
PWJX−05
7
配网工程
金具及附件连接安装作业指导书
PWJX−06
8
配网工程
台架式电力变压器安装作业指导书
DLBYQ−04
9
配网工程
一般土石方工程作业指导书
TSFGC−01
（2）预制拉线基础回填时，拉棒的方向、角度应正确，各部连接环与拉棒应挺直，不得横置或卡住。
（3）杆塔基础坑及拉线基础坑回填，应符合设计要求。应分层夯实，每回填300mm厚度夯实一次。坑口的地面上应筑防沉层，防沉层的上部边宽不得小于坑口边宽，其高度视土质夯实程度确定，一般以300～500mm为宜，基础顶面低于防沉层时，应设置临时排水沟，以防基础顶面积水。经过沉降后应及时补填夯实，工程移交时坑口回填土不应低于地面。
作业指导书 第7部分 通信
中国南方电网有限责任公司电网建设施工作业指导书第7 部分：通信中国南方电网有限责任公司组编中国标准出版社内容提要为深入贯彻科学发展观，进一步提高电网工程建设施工质量水平，依靠技术创新和技术积累，不断提升公司电网建设整体技术管理水平和施工工艺科技含量，并便于组织电网工程施工从业人员进行培训，提高从业人员素质，确保电网工程施工质量，中国南方电网有限责任公司组织有关专家研究制定了《中国南方电网有限责任公司电网建设施工作业指导书》（以下简称《作业指导书》）。
《作业指导书》在参照国家标准、行业标准、南方电网标准及相关的技术规范、规定的基础上，充分考虑了中国南方电网有限责任公司的实际情况，针对性、可操作性强。
本套书分为输电线路、变电电气安装、变电土建、电气试验、继电保护、变电自动化、通信、配网工程分册。
本书为《中国南方电网有限责任公司电网建设施工作业指导书第7 部分：通信》分册，内容分为7 个单项作业指导书，包括：电力光缆施工作业指导书、光通信网络施工作业指导书、数据网络施工作业指导书、载波通信施工作业指导书、语音交换施工作业指导书、通信电源施工作业指导书、视频会议系统施工作业指导书。
本书适用于从事电网建设、施工、安装、验收、监理等的技术人员和管理人员使用，亦可供相关人员参考。
编委会主任祁达才副主任徐达明邓恩宏赵曼勇编委陈晓明吴晖袁太平梁煜陈保刚周红阳李矛杨俊权闫国兵谭昌友王菁裴爱华评审组陈晓明吴晖袁太平丁晓兵陶文伟陈新南王菁罗楚楠马钦侯林高黄伟东廖元辉韦伟严启明赖荣先陈少强陈志辉王清良王仕龙马勇杨敏戴绍钧高绍兰江红春陈斌文睿主编单位中国南方电网有限责任公司基建部、系统运行部参编单位超高压输电公司广东电网公司广西电网公司云南电网公司贵州电网公司海南电网公司广东省输变电工程公司广东电网公司电力通信设备运维中心广东省电力科学研究院广东电力设计研究院广东火电工程总公司广东省电力一局广东合鸿达投资管理有限公司本册主要编写人员罗会洪吴赞红张筱云张正峰刘竞苏子敬陈洪钦黄汉华刘问宇袁汉云邓文成黄盛魏畅黄琦余佳民编制说明为贯彻落实中国南方电网有限责任公司“一体化”管理的思想，规范电网建设工程施工作业，公司基建部组织编写了《中国南方电网有限责任公司电网建设施工作业指导书》（以下简称《作业指导书》）。
施工作业指导书(前3页)
项目名称：35kV香墟变电站工程（通信部分）
施工单位：清远市方能电力工程安装有限公司
序号
专业
指导书名称
指导书编号
备注
01
通信
电力光缆施工作业指导书
DLTX-ZW-01
02
通信
光通信网络施工作业指导书
DLTX-ZW-02
03
通信
通信电源施工作业指导书
DLTX-ZW-06
《施工作业指导书》分析表
4、光通信网络设备安装作业。
5、光通信网络设备调试及开通作业。
6、通信电源设备安装作业。
7、通信电源设备调试作业。
DLTX-ZW-01电力光缆施工作业指导书…………………………………………..1
DLTX-ZW-02 光通信网络施工作业指导书………………………………………..2
DLTX-ZW-06 通信电源施工作业指导书…………………………………………..3
施工作业指导书名称
中国南方电网有限责任公司电网建设施工作业指导书 第7部分：通信
电力光缆施工作业指导书、光通信网络施工作业指导书、通信电源施工作业指导书
施工作业指导书编号
DLTX-ZW-01、DLTX-ZW-02、DLTX-ZW-06
具体内容：
1、管道光缆敷设作业。
2、光缆接续作业。
3、光纤测试Biblioteka 业。
通信电源设备施工作业指导书
通信电源设备施工作业指导书一、施工前的准备工作1.确定施工前的设备布置方案，包括设备位置、布线路径等。
2.检查施工现场的环境是否符合要求，确保安全施工。
3.查看设备和材料的配送情况，确保施工所需的设备和材料齐全。
二、设备安装1.根据设备安装图纸，安装设备支架和固定设备。
2.安装电源线路和信号线路，注意线路的敷设路径和固定。
3.进行设备的接地连接，确保接地电阻符合要求。
三、设备调试1.连接设备的电源线路，进行电源线的接线端子的连接，确保接线牢固。
2.按照设备调试程序，对设备进行调试。
3.检查设备的工作状态，确保设备正常运行。
四、设备保养和维护1.定期检查设备的运行状态，发现问题及时处理。
2.清洁设备的灰尘和污垢，确保设备散热良好。
3.定期更换设备的滤芯和保护装置。
五、施工安全注意事项1.施工现场必须戴好安全帽、安全鞋等个人防护用品。
2.在施工前，必须对电源进行正确的断电操作，并设置明显的安全警示标志。
3.严禁未经授权的人员操作设备，确保施工过程的安全性。
六、施工质量检验1.对设备的安装连接进行检验，确保接线牢固，接地电阻符合要求。
2.对设备的调试结果进行检验，确保设备正常运行。
3.对施工过程中的安全措施进行检验，确保施工过程的安全性。
七、施工总结与文件归档1.进行施工总结，对施工过程中遇到的问题和经验进行总结。
2.归档施工图纸、工作记录、设备调试记录等相关文件，确保文件的完整性和安全性。
以上是通信电源设备施工作业的基本指导内容，根据具体情况和实际需求，可以进行适当的调整和补充。
在施工过程中，应严格按照施工规范和安全操作要求进行操作，确保施工质量和安全。
同时，还应及时与相关人员进行沟通和协调，确保施工进度和效果的达到预期目标。
漏缆施工作业指导书
接地卡，配胶泥胶带
直通输出端
耦合端
亨鑫耦合器、功分器特点： • 电压驻波比小 • 插损小、互调小 • 耐环境性能强、使用寿命长 功分器种类：二功分、三功分、四功分器 耦合器种类：6dB、10dB、15dB、20dB、 30dB
卡具支撑件选用尼龙PA6，卡头选用尼龙PA12；
*
漏缆、射缆连接器简介
亨鑫漏缆、射缆连接器特点： • 低电压驻波比 • 低互调、低插损 • 安装方便、连接可靠 • 耐环境性能强、使用寿命长
NF-1-5/8"R 漏缆连接器成品
NF-7/8"L 射缆连接器成品
NM-1/2"L 射缆连接器成品
无源器件简介
原因： ➢内导体剪的太短 ➢外导体没有扩口
解决方案：严格按照说明书安装（内 导体长度为8-10mm，外导体用工具 扩口）
案例2-馈线折断
原因：7/8馈线敷设过大幅度转弯时没有 平缓过渡
影响：馈线折断，影响该馈线所连接的 整个天馈系统的指标
解决方案：
➢将馈线损坏处截断用跳线 连接
➢在过角度大的转弯时提前 过渡，如上图
影响：虽然辐射型漏缆四周都有信号 ，但是槽孔处信号最强，标志线处信 号最弱，这样敷设导致区间中信号偏 弱
解决方案：漏缆敷设时要保持标志线 位置正确（标志线在槽孔对面的位置 ，用于光线差的隧道中挂缆时保证槽 孔朝向正确）
案例11-漏缆弯折
原因： ➢敷 设 位 置 特 殊 ， 施 工 时 强 行 弯曲 ➢漏缆运输途中疏忽
NM-NF直流隔断器 NM-NF直流隔断器
亨鑫直流隔断器特点： • 低电压驻波比 • 低互调、低插损 • 耐环境性能强、使用寿命长 作用：防止列车运行产生的静电，损坏 设备
ZDS-01 设备基础施工作业指导书
设备基础施工作业指导书1、适用范围适用于**铁路电力工程箱变基础、投光灯塔基础施工及变配电所设备基础接口检查。
注：变配电所设备基础由房建施工单位负责施工，在进行接口检查时，设备基础应满足本作业指导书相关章节“技术要求及质量控制及检验”的要求。
2、作业准备2.1内业技术准备2.1.1审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
2.1.2制定施工安全保证措施，提出应急预案。
2.1.3对施工人员进行技术交底，对参加施工人员进行岗前技术培训，考核合格后持证上岗。
2.2外业技术准备2.2.1备齐劳动保护用品。
2.2.2确定生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
3、技术要求3.1混凝土采用地方商品混凝土或站前施工单位拌合站拌合的混凝土。
隧道内箱变基础混凝土采取现场搅拌，按照C30要求配合比，并留试块检验，达到C30混凝土强度。
3.2施工前按设计提供的混凝土标号进行实验室试验，确定施工配合比。
3.3模板采用定制钢模板。
3.4钢筋在使用前应进行原材料材质检验。
4、施工程序与工艺流程4.1施工程序4.2工艺流程施工准备测量放样地基处理基础施工检验验收桩基位置测定桩基施工基坑放线基坑开挖标高引入测定基准线垫层施工钢筋安装施工准备模板安装基础主体浇筑模板拆除及养生砌体工程及检修平台基坑回填天然地基基坑放线基坑开挖换填施工基坑放线基坑开挖换填地基5、施工要求5.1施工准备5.1.1场坪施工单位提供基站场坪。
5.1.2钢筋备料、检验及加工完毕。
5.1.3确定混凝土供货厂商。
5.2施工工艺5.2.1测量放样5.2.1.1建筑高程控制根据图示高程及场坪施工单位提供的水准基点，引测不少于三点，标记于建筑物旁的适当位臵，其设点处应方便视测，稳固，不下沉变形。
5.2.1.2轴线方位测控根据施工图纸总平面图与场坪施工单位提供的坐标控制桩，建立起各轴线平面控制网，使控制桩点牢固稳定。
5.2.2基础桩基施工5.2.2.1会同设计、施工、检测、建设单位共同确定检测桩的位臵，进行检测桩施工，检测桩总桩数至少为2根。
光纤吹缆机施工作业指导书
光纤吹缆机施工作业指导书简介本文档主要介绍光纤吹缆机施工作业的基本流程和注意事项。
光纤吹缆机是一种专业的设备，需要专业的人员进行操作和施工。
本文档主要是为了帮助施工人员更好地了解光纤吹缆机的使用方法和施工流程。
准备工具1.光纤吹缆机2.光缆3.空气压缩机4.物料箱施工步骤步骤一：确认工程现场确认工程现场，包括工程的具体位置、布线方案、地形地貌及管道安装情况。
在确认好工程现场后，开始进行现场勘测和施工准备工作。
步骤二：清洁管道在施工前，首先需要对管道进行清洁。
使用专业的清洗工具进行管道清洁，保证管道干净、无杂物。
步骤三：吹缆前准备1.将光缆预处理，剥掉光缆的外皮，使裸露出来的光纤可以连接到吹缆机上。
2.将处理好的光缆连接到吹缆机上，并将光缆的纤芯固定在吹缆机的端口上。
3.通过物料箱和空气压缩机等设备进行充分准备。
步骤四：吹缆在进行光缆的吹缆前，需要先注入充足的压缩空气。
1. 将吹头和光缆的一个端口进行连接。
2. 开始吹缆，将光纤从管道的一端吹入另一端。
3. 在吹缆的过程中，根据不同的情况，适当地停止和更换吹头。
步骤五：光缆检测1.在光缆吹过之后，使用专业的光缆检测器进行光缆检测，保证光缆通讯质量。
2.针对出现任何问题的部分进行更换处理。
注意事项1.施工前需要对管道进行充分的清洁，保证管道通畅。
2.吹缆时不能使用过大的压力，否则会对光缆产生损坏。
3.在使用吹缆机进行吹缆的时候，需要根据光缆的长度和情况选择不同类型的吹头。
4.使用光缆检测器进行检测时，需要对检测仪器进行准确的校准。
结论光纤吹缆机是一种专业的设备，需要专业的人员进行操作和施工。
在施工过程中需要小心谨慎地操作，按照操作步骤和注意事项进行施工，确保光缆的通讯质量。
载带作业指导书
制品名稱
作業時間
确认內容
一.载带的外观，1无 无白点，5无色差，
3，品质部按照载四.看机作业员注 2每生产200米到300
REV 日期制作類別內容及理由作成A/0
2012/6/27
制定
首次發行
载带
項目
检查太能
曹丁山
是否变形
2，在生产中如发现一个型腔不良，整盘为不良品。
5.生产号的产品必须交给品质进行全检。
确认OK后进行封箱。
檢閱
二. 生产过程中注意：皮料：透明皮料32*0.4mm,胶盘：15寸*32mm环保胶盘，保护膜:宽30mm，米数：10.8M 三. 调模：1调模师傅开机时检查气压是否正常.（如图1）
2，(调模师傅，注意产品尺寸P0,P2,P1,F,E,是否正确。
3 每生产一盘必须贴好相对应得标签
二、注意事項
1.载带不能有杂物。
（如，头发，毛屑，灰尘）
一、作业手顺
金动力包装设备有限公司
载带检验作业指导书
载带
PS 皮料
工程名
构成材料
储气
试装样品
作业指导
曹丁山
成型机
确认方法
确认频度
記錄表
承認
机台/夹具檢閱 三、工程管理方法四、图示
目视/操作
全数
包装设备有限公司
作业指导书
投影机
检查工具储气罐气压检点表
装样品
05-A0。
通信电源设备施工作业指导书
通信电源设备施工作业指导书单位：编制：复核：审批：2013年3月7日发布 2012年3月8日实施1、适用范围适用于渝利铁路第2标段通信电源设备施工作业。
2.作业准备2.1内业技术准备组织技术人员认真进行图纸审核，熟悉施工规范和验收标准，认真学习实施性施工组织设计；辨识危险源及危险因素，制定安全保证措施，提出应急预案；对全体施工人员进行技术交底和安全培训，考试合格后上岗。
2.2 外业技术准备调查机房既有设施、设备的状况，编制安全保证措施；与机房管理单位签订安全配合协议；收集作业中所涉及的各种外部技术数据；进行现场调查，建立临时设施，满足施工人员进场生活、办公需要。
电源单项设备上电检验之前，应确认设备配线正确、外部电源正常、接地良好。
检验所用仪器、仪表应经计量检验，并在计量检验有效期内使用。
3 技术要求3.1 设备运输及开箱技术要求1、对厂家提出设备包装要求，包装要有防潮、防尘、防蚀、防碰等措施，以便经受大批货物的运输和装卸，保证货物安全到达现场没有任何损坏。
2、设备到货后先检查设备在运输时的码放是否符合技术要求（方向及层数）；卸车时尽量使用机械装卸，不得磕碰及破坏原包装；检查包装外观是否有损坏现象并做好记录。
3、设备开箱时应有监理单位人员和厂家技术配合人员在场，打开包装时应小心轻拿轻放，开箱后根据内附的装箱单检查到货设备是否与装箱单相符并做好记录。
3.2 高频开关电源设备（包括交直流配电部分）技术要求1、硬件和软件系统技术要求应采用模块式的硬件结构，便于扩充，并能容纳新业务和新技术。
提供的设备应全部采用经过老化测试和严格筛选的优质元器件，组装过程应有严格的质量控制，确保长期使用的高稳定性、高可靠性，系统构成应具有冗余和容错等安全措施。
2、机械结构要求设备的总体结构应充分考虑安装、维护的方便和扩充容量或调整设备数量的灵活性，实现硬件模块化。
应具有足够的机械强度和钢度。
设备的安装和固定方式应具有防震抗振能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
广东电网公司110kV~500kV电网工程作业指导书 载波户外设备施工作业指导书 编码：TX-03
审 查： 编 写： 二○○九年八月 广东电网公司110kV~500kV电网工程作业指导书
目 录
1. 概况 ............................................................................. 1 1.1 适用范围 ..................................................................... 1 2. 编写依据 ......................................................................... 1 3. 作业流程 ......................................................................... 2 4. 作业准备 ......................................................................... 4 4.1 人员配备 ..................................................................... 4 4.2 工器具及仪器仪表配置 ......................................................... 5 5. 作业方法 ......................................................................... 6 6．安健环控制措施 ................................................................... 8 7. 质量控制措施及检验标准 .......................................................... 10 7.1 结合滤波器质量控制措施 ...................................................... 10 7.2 高频电缆质量控制措施 ........................................................ 10 7.3 线路阻波器质量控制措施 ...................................................... 10 7.4 耦合电容器质量控制 .......................................................... 10 7.5 高频通道质量控制 ............................................................ 10 广东电网公司110kV~500kV电网工程作业指导书
1 1. 概况 广东电网公司输变电通信配套工程，电力载波户外设备为广东电网二次的继电保护、远动等控制信号提供各种类型的传输通道。为保证电力载波户外设备在投入运行前的正确安装及安全启动，同时对已组装完毕的载波户外设备全面、科学的调试和检测，应用相应的技术规范对载波户外设备进行初步验收，防范载波户外设备设备因安装不当，或设备技术指标不合格的情况下投入运行后引起的电力事故。为保障保护、远动等控制信号的准时、可靠、正确传输，保证电力系统安全运行，规范载波户外设备安装调试作业内容程序，广东电网公司组织编制载波户外设备安装调试作业指导书，指导广东电网输变电通信配套工程载波户外设备安装调试工作。作业指导书的编写在参照国家标准、行业标准、南方电网标准及相关的技术规范、规定的基础上，充分考虑了广东电网公司的实际情况。本作业指导书主要针对载波户外设略去的安装规范、安全防护及各类测试技术指标。 本作业指导书对载波户外设备安装调试作业的操作步骤、技术要点、安全注意事项、危险点分析等方面内容进行了详细的规范，用于指导载波户外设备安装调试工作。
1.1 适用范围 本作业指导书适应于广东电网公司输变电通信配套工程，自110kV—500kV电压等级电网工程配置的载波户外设备（包括线路阻波器、结合滤波器、耦合电容器、高频电缆等）。
2. 编写依据 表一：
序号 标准及规范名称 颁发机构
1 GB/T 7329-2008《电力线载波结合设备》 中华人民共和国国家质量监督检验检疫总局 GB 50169-2006《电气装置安装工程接地装置施工及验收规范》 中华人民共和国国家质量监督
检验检疫总局
2 DL 408－1991 《电力安全工作规程》（发电厂和变电站电气部分） 中华人民共和国能源部 3 DL 5009.3-1997《电力建设安全工作规程》（变电所部分） 中华人民共和国能源部 Q/CSG 1 0008-2004 《继电保护和安全自动装置检验条例》 中国南方电网公司
《中国南方电网继电保护管理暂行规定》 中国南方电网公司 Q/CSG 10017.2-2007《110Kv～500kV送变电工程质量检验及评定标准》（变电电气安装工程） 中国南方电网公司 广东电网公司110kV~500kV电网工程作业指导书
2 3. 作业流程 1) 作业（工序）流程图
4设备单机测试 是否发现异常
分析、查找原因
是
完成 否
工序名称、编号
工序名称、编号 工序名称、编号
5设备安装、调试 2设备到货验收
3施工安全交底
开始 1作业准备
6高频通道测试 广东电网公司110kV~500kV电网工程作业指导书
3 2）工序安排 表二：
2) 工序安排 工序名称 工序编号 作业准备 1 设备到货验收 2 施工安全交底 3 设备单机测试 4 设备安装调试 5 高频通道测试 6 广东电网公司110kV~500kV电网工程作业指导书
4 4. 作业准备 1）人员配置 表三：
4.1 人员配备 工序名称 建议工作人数 负责人数 监护人数 作业准备 3人 1人 设备到货验收 3人 1人 施工安全交底 2人 1人 设备单机测试 3人 1人 设备安装调试 4人 1人 1人 高频通道测试 4人 2人 2人 广东电网公司110kV~500kV电网工程作业指导书
5 2）工器具及仪器仪表配置 表四：
4.2 工器具及仪器仪表配置 序号 名称 规格/编号 单位 数量 备注 1 吊车 1 台 2 电源线压接钳 1 把 3 数字万用表 FLUK 2 台 4 阻波器滤波器自动测试仪(回波损耗) GK3690 1 台 5 选频表、 TX5112S 2 台 6 振荡器 TX5112L 2 台 7 工具箱及工具 2 个 8 16A, 50m电源盘 1 盘 9 验电笔 1 支 10 同轴缆压接钳 1 把 11 标牌打字机 M-300 1 台 12 电焊机 1 台 13 切割机 1 台 14 冲击电钻 1 台 15 普通电钻 1 台 16 100W临时照明灯具 1 盏 17 10dB固定衰耗器 2 个 18 10dB可调衰耗器(鼓励) 2 个 19 硬环回测试缆(自制) 2 根 20 便携式计算机 1 台 21 配套管理软件(必需) 1 套 22 直流电源线 VV－2×4 依设计 23 遥表 1 个 24 广东电网公司110kV~500kV电网工程作业指导书
6 5. 作业方法 5.1 开箱检查载波户外设备(线路阻波器、结合滤波器、耦合电容器)外表，取出产品随机技术文件，清点文件数量。按装箱清单所列的品名和数量清点货物（包括附件、备件及其它零部件等）。核对线路阻波器、结合滤波器的中心频率符合设计要求。载波户外设备各项参数符合技术协议要求。线路阻波器在线路阻抗为400Ω或300Ω（双分裂导线）时，中心频率都必须满足设计要求。
5.2 测试阻波器的避雷装置： 5.2.1 卸下避雷器，进行避雷器预防性测试并记录结果，将避雷器按原编号装回原阻波器。 5.2.2 测试阻波器的阻塞阻抗、阻塞电阻。 5.2.2.1 将阻波器吊起或用绝缘物垫起，与周围的金属材料、构架隔开1个直径距离。 5.2.2.2 采用专门的阻波器测试仪（或GB/T中推荐的电桥法）进行测试（注意：连线尽量短）。 5.2.2.3将测试记录并核实是否符合要求。（阻塞电阻不小于600欧姆，保护要求不小于800欧姆）。
5.3 结合滤波器检查 5.3.1 结合滤波器绝缘检查 将结合滤波器的电感及一、二次相联；接地点断开；电容器短接。用1000V摇表测量线圈对地（外壳）绝缘电阻，应大于100MΩ；解开电感及一、二次线圈连接线，用1000V摇表测一、二次线圈之间的绝缘电阻，应大于100MΩ。在绝缘电阻合格后，进行1000V交流1分钟耐压试验（或用2500V摇表代替）。 5.3.2 结合滤波器避雷器检查 可用2500V摇表进行测试。放电时，电压表指示值不再上升。要求：交流放电电压在厂家要求值（Y5CB-1：1800--2500V）之间。 5.4 载波户外设备安装，在新建变电站安装载波户外设备，无需办理工作票。但耦合电容器、线路阻波器的安装由于涉及吊装及登高，需按要求做好施工现场围蔽及相关的安全防护措施。 5.4.1 载波户外设备的结合滤波器、高频电缆安装标准，按广东电网公司变电站二次设备安装规范要求。 5.4.2 新载波户外设备的线路阻波器、耦合电容器进行安装前，需检查各部件的连接螺丝螺母是否牢固可靠。 5.4.3 将待安装的线路阻波器或耦合电容器用钢丝绳与吊机牢固连接，注意吊装时，线路阻波器耦合电容器处于平衡状态，并线路阻波器或耦合电容器在下方用麻绳系牢做为保护绳。 5.4.3.1将线路阻波器或耦合电容器缓慢升起，用麻绳作为牵制绳，控制线路波器或耦合电容器的升起的角度，防止线路阻波器或耦合电容器在升起的过程中碰到其他设备。 5.4.3.2按规范要求对线路阻波器和耦合电容器进行接线，确保线路阻波器和耦合电容器接线牢固，线缆接触良好。
5.5 在运行中的变电站吊装线路阻波器和耦合电容器，安装结合滤波器，敷设高频电缆等施工作业，施工单位必须编制载波户外设备施工方案，并提前到相关供电局变电部门办理工作票。 5.5.1 载波户外设备涉及设备停电的施工作业，必须进行验电工作，将有关设备进行可靠接地。并按规范要求做好施工现场的遮拦和安全措施。
