雨水泵站机电设备安装工程施工方案
泵站机电设备及管道安装施工方案1
泵站机电设备及管道安装施工方案1
一、前言
泵站机电设备及管道安装是水利工程中至关重要的一环，合理施工方案的制定对于工程的顺利进行至关重要。
本文将从设备选择、管道布置、施工流程等方面介绍泵站机电设备及管道安装的施工方案。
二、设备选择
1.泵站机电设备的选择应根据泵站实际工况、设计要求和运行条件来确
定。
通常应考虑泵站的流量、扬程、功率等参数。
2.机电设备的品质也是关键因素，应选择优质、可靠的设备，以确保泵
站的长期稳定运行。
3.在选择管道时，应考虑管道材质、耐压能力、耐腐蚀性等因素，确保
管道符合要求。
三、管道布置
1.管道布置应考虑泵站的实际情况和施工要求，合理布置管道，保证泵
站的正常运转。
2.管道的连接应牢固可靠，严禁漏水、漏油等情况发生。
3.管道的走向应避免过多的弯曲，保持管道的流线型，减小流阻，提高
泵站的效率。
四、施工流程
1.施工前应做好充分的准备工作，制定详细的施工计划和方案，确保施
工有序进行。
2.施工中应按照工艺要求和施工规范进行作业，保证施工质量。
3.施工结束后应对设备和管道进行检查和试运行，确保泵站设备的正常
运转。
五、总结
泵站机电设备及管道安装是泵站工程中的重要环节，合理的施工方案能够保证泵站设备的正常运转和长期稳定性。
在实际施工中，我们应结合实际情况，科学设计，严格把关，确保工程质量和安全。
六、参考文献
1.XXX.（xxxx）《水利工程施工实务》，XX出版社。
2.XXX.（xxxx）《水泵应用技术手册》，XX出版社。
泵站、机电安装施工方案
泵站、机电安装施工方案一、前言泵站是供水系统中至关重要的设备之一，机电安装施工是泵站建设过程中不可或缺的环节。
本文将从泵站选址、施工准备、设备安装、调试等方面，详细阐述泵站机电安装的施工方案。
二、泵站选址1.根据水源地位置和用水需求，选择离水源近、有利于供水的地理位置，确保泵站运行效率。
2.考虑土地条件、地质地形、环境保护等因素，选择地势较高、排水良好、周边环境适宜的地点建设泵站。
三、施工准备1.开展现场勘察，了解地形地貌、环境条件等情况，为施工提供基础数据。
2.确定泵站建设方案，设计合理的设备布局，确保设备间距合理、通风良好。
3.准备必要的施工设备和人员，确保施工顺利进行。
四、设备安装1.安装主要设备：根据设计方案，安装水泵、电机、管道等主要设备，确保安装牢固、管线连接正确。
2.接入电力系统：根据实际情况接入电力系统，确保电力供应稳定。
3.连通管道：连接进水口和出水口的管道，确保水源畅通。
4.安装控制系统：安装控制系统，确保泵站能够正常运行并实现远程控制。
五、调试与验收1.调试设备：启动泵站设备，逐步调试各个设备，确保正常运行。
2.进行管道压力测试：进行管道压力测试，检查管道是否漏水，保证供水质量。
3.系统功能测试：测试控制系统功能，确保远程操控功能正常。
4.完成验收：经过测试合格后，进行泵站机电安装的验收，确保泵站安装工程质量符合标准要求。
六、总结泵站机电安装施工是泵站建设中极为重要的环节，需要综合考虑工程设计、现场环境等多方面因素，才能确保泵站安装质量、运行稳定。
通过本文的详细阐述，希望可以为泵站机电安装施工提供一定的参考和指导。
雨水泵站施工方案范文
雨水泵站施工方案一、项目背景城市化进程的不断推进，为了保障城市的正常运行，各种基础设施建设也得到了很大的发展。
其中，在城市排水系统建设中，雨水泵站作为重要的排水设施，被广泛运用。
雨水泵站的主要作用是在降雨时，将雨水从低洼区域，通过管道排出。
在整个城市排水系统中起到了关键作用。
因此，对雨水泵站的建设和施工是非常重要的。
二、施工方案2.1 方案目的本施工方案旨在保证雨水泵站的安全施工，保证工程质量，达到设计要求。
2.2 施工地点本次施工项目位于某城市东区，施工范围包括道路和人行道两侧的排水沟道。
2.3 主要施工流程2.3.1 管道的挖掘根据设计要求，对道路和人行道两侧的排水沟道进行挖掘。
在施工前，应进行场地勘探，确定地下是否有明线管、电力线及其他地下设施，然后进行管沟挖掘。
2.3.2 管道铺设挖掘出来的管沟中安装导管，再进行管道铺设。
在铺设时，应保证铺设平整，保证管道一定要有下坡，以便于雨水排放。
2.3.3 泵站基础建设和设备安置完成管道铺设后，应按照设计要求进行泵站基础建设和设备安置。
对于泵站的基础建设，应根据实际需要和设计要求进行建设。
对于雨水泵站的设备安置，应按照设计要求进行安置，使设备能够正常运转。
2.3.4 系统调试在泵站建设完成后，应进行系统调试。
对于雨水泵站的设备进行检测，确保设备能够正常启动、停止及故障时的应急处理程序等的测试和验证。
保证系统能够正常工作。
2.4 安全措施在施工过程中，应保障施工工人的人身安全和设备安全。
施工工人应配备防护装备，如安全帽、安全鞋、手套等，做好疏通和通风工作。
对于发现的地下管线，应及时与相关部门联系，故意破坏导致的后果自负。
设备运行中出现异常，应及时停工检修，确保安全。
三、质量要求在施工过程中，应保证按照设计方案进行施工，保证工程质量，保证整个施工流程的安全和规范性。
四、验收标准本次施工项目验收合格的标准如下：4.1 泵站能够正常运转，水泵原件无异响、漏水及其它不正常的现象。
泵站机电设备安装工程施工方案
泵站机电设备安装工程施工方案一、工程概况本工程旨在实施泵站机电设备的安装工程，提供相关设备以保障泵站的正常运行。
该工程位于某市XX区，占地面积XXX平方米，工程总投资约XX万元。
具体工程内容包括泵站机电设备的选购、安装、调试等。
二、施工准备2.1 设备选购根据工程需要，选择符合泵站运行要求的机电设备，确保设备的质量和性能满足设计要求。
2.2 施工设备准备准备施工所需的工具设备，包括起重机械、焊接设备、测量工具等，以确保施工工序的顺利进行。
2.3 施工人员组织组织施工人员，包括机械师、电工、管道工等，根据工程需求分工合作，确保施工的高效进行。
三、施工流程3.1 设备安装• 3.1.1 准备工作：清理施工现场，安全防护措施到位。
• 3.1.2 安装基础：根据设计要求安装设备的基础支撑结构。
• 3.1.3 设备安装：依据设备安装图纸，进行设备的安装调整，确保安装位置准确无误。
3.2 电气连接• 3.2.1 线缆敷设：布设合规线缆，保证电气连接的安全性。
• 3.2.2 接线调试：进行设备的电气接线，进行初步调试，确保电气设备运行正常。
3.3 系统调试• 3.3.1 泵站试运行：启动设备进行泵站试运行，检查设备运行状态。
• 3.3.2 调试优化：调试设备参数，优化设备运行效率，确保泵站稳定运行。
四、施工质量控制4.1 施工检验• 4.1.1 设备检测：进行设备的性能检测，确保设备符合设计要求。
• 4.1.2 电气检测：进行电气设备的耐压、绝缘等检测，确保电气设备安全可靠。
4.2 竣工验收• 4.2.1 设备验收：组织相关部门对设备进行验收，出具合格证明。
• 4.2.2 系统验收：对整个泵站系统进行验收，确保系统正常运行。
五、安全与环保施工过程中，严格遵守相关安全操作规程，确保施工人员和设备安全。
同时，注意施工现场环境保护，对施工废弃物进行分类处理，保护环境。
六、总结本工程施工方案经过认真制定，严格执行施工规程，确保了泵站机电设备安装工程顺利进行。
泵站机电设备安装工程施工方案
泵站机电设备安装工程施工方案一、工程概述本工程为泵站机电设备安装施工工程，包括主要设备的安装调试和相关附属设备的安装，旨在确保泵站正常运行和提高其运行效率。
二、施工准备1.材料准备：根据设计图纸和工程要求，准备所需的机电设备和附件、管道、电缆、螺栓等材料。
2.工具准备：准备所需的各类施工工具，包括起重机械、电动工具、手动工具等。
3.人员组织：确定施工班组和施工人员，确保技术力量和人员配备合理。
三、施工步骤1.设备安装(1)进场验收：检查设备是否符合要求，包括外观、标志、规格、性能等。
(2)安装定位：根据设备安装图纸和要求，确定设备的安装位置。
(3)安装固定：采用螺栓、焊接等方式，将设备牢固地固定在预定位置。
(4)连接管道：根据管道设计图纸，将设备与相应管道连接，并进行密封。
(5)安装配套设备：根据设计要求，安装设备的附属设备，如启闭阀、流量计等。
(6)连接电缆：根据电气图纸，将设备与电源连接，确保电气设备正常供电。
2.调试验收(1)设备试运转：按照设备说明书和操作规程，进行设备试运转，检查设备的工作效果和性能是否符合要求。
(2)系统联调：将设备与泵站系统连接，进行联调测试，确保设备与系统正常配合工作。
(3)安全检查：检查设备的安全保护装置是否完好，对设备进行全面的安全检查，消除安全隐患。
(4)参数调整：根据设备性能要求和实际工况，对设备的相关参数进行调整，以达到最佳工作状态。
(5)试验报告：对设备的调试情况进行记录和报告，确保施工质量可控和可追溯。
四、施工注意事项1.安全第一：施工人员必须穿戴防护装备，严格遵守安全操作规程，确保施工过程中的安全。
2.质量控制：严格按照设计图纸和技术要求进行施工，确保设备安装质量符合国家标准和工艺要求。
3.环境保护：施工过程中要遵守环境保护法规，合理利用资源，减少二次污染。
4.进度控制：合理制定施工计划，按照施工进度要求进行组织施工，确保项目按时完工。
5.施工交底：在施工过程中，及时向业主、监理单位等相关方交底施工内容和目的，确保施工的透明度。

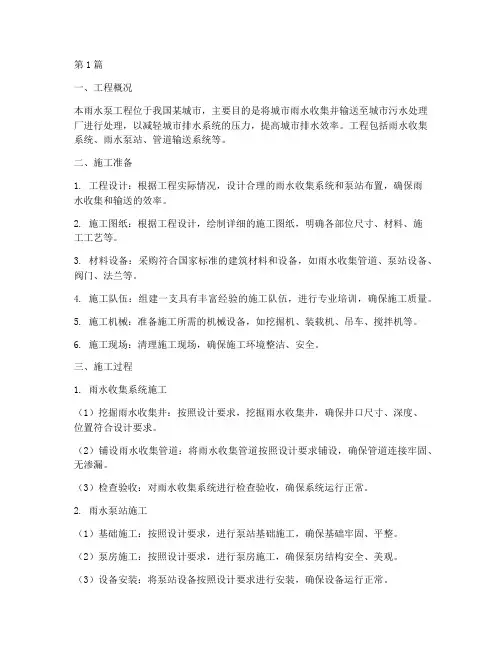

雨水泵工程施工(3篇)
第1篇一、工程概况本雨水泵工程位于我国某城市，主要目的是将城市雨水收集并输送至城市污水处理厂进行处理，以减轻城市排水系统的压力，提高城市排水效率。
工程包括雨水收集系统、雨水泵站、管道输送系统等。
二、施工准备1. 工程设计：根据工程实际情况，设计合理的雨水收集系统和泵站布置，确保雨水收集和输送的效率。
2. 施工图纸：根据工程设计，绘制详细的施工图纸，明确各部位尺寸、材料、施工工艺等。
3. 材料设备：采购符合国家标准的建筑材料和设备，如雨水收集管道、泵站设备、阀门、法兰等。
4. 施工队伍：组建一支具有丰富经验的施工队伍，进行专业培训，确保施工质量。
5. 施工机械：准备施工所需的机械设备，如挖掘机、装载机、吊车、搅拌机等。
6. 施工现场：清理施工现场，确保施工环境整洁、安全。
三、施工过程1. 雨水收集系统施工（1）挖掘雨水收集井：按照设计要求，挖掘雨水收集井，确保井口尺寸、深度、位置符合设计要求。
（2）铺设雨水收集管道：将雨水收集管道按照设计要求铺设，确保管道连接牢固、无渗漏。
（3）检查验收：对雨水收集系统进行检查验收，确保系统运行正常。
2. 雨水泵站施工（1）基础施工：按照设计要求，进行泵站基础施工，确保基础牢固、平整。
（2）泵房施工：按照设计要求，进行泵房施工，确保泵房结构安全、美观。
（3）设备安装：将泵站设备按照设计要求进行安装，确保设备运行正常。
（4）电气施工：对泵站电气系统进行施工，确保电气设备运行稳定。
3. 管道输送系统施工（1）管道铺设：按照设计要求，进行管道铺设，确保管道连接牢固、无渗漏。
（2）检查验收：对管道输送系统进行检查验收，确保系统运行正常。
四、施工质量控制1. 严格按照设计要求和施工规范进行施工，确保工程质量。
2. 加强施工过程中的监督检查，及时发现并解决问题。
3. 对关键工序进行严格验收，确保工程质量。
4. 做好施工记录，为工程验收提供依据。
五、施工安全管理1. 做好施工现场的安全防护措施，确保施工人员安全。
泵站机电设备及管道安装施工方案.
泵站机电设备及管道安装施工方案
一、前言
泵站机电设备及管道安装是工程建设中重要的一环，合理的施工方案能够保证施工质量、提高施工效率，因此本文将就泵站机电设备及管道安装的施工方案进行详细阐述。
二、工程概况
1. 项目背景
本项目为某泵站机电设备及管道安装工程，总投资额为XXX万元，项目位于XXX地区，主要功能为XXX。
2. 设计要求
根据设计规范，泵站应满足XXX要求，机电设备及管道安装需符合相关标准。
三、施工方案
1. 施工准备
1.确认施工图纸及设计要求。
2.准备施工所需材料、设备。
3.制定施工进度计划。
2. 泵站机电设备安装
1.安装泵站主体结构。
2.安装泵、电机等机电设备。
3.连接电缆、管道等。
4.调试设备，确保正常运行。
3. 管道安装
1.钢管、塑料管道等材料的选用。
2.管道铺设及连接。
3.管道固定及支架设置。
4.管道试压及清洗。
4. 安全与环保
1.加强安全教育，确保施工人员安全。
2.垃圾、废弃物处理，保障环境卫生。
四、施工质量控制
1.施工中进行质量检查，确保符合设计要求。
2.对每一道工序进行验收，及时修正问题。
五、总结
泵站机电设备及管道安装是工程建设中不可或缺的环节，采用科学合理的施工方案能够提高工程质量，保障工程安全。
希望本文的分享能够对相关从业人员提供一定的参考与帮助。
泵站机电设备安装施工方案
泵站机电设备安装施工方案本工程电器安装工程包括闸门的动力、照明、保护测量用的全部设备安装，水泵电机安装等。
闸门采用分散就地控制与集中强电控制（控制台）两种方式，即各门首现场设置开、停机按钮箱，控制台设置开、停机按钮信号批示灯。
1、低压电器设备：低压电器设备含低压控制柜及配电盘，每台控制柜应有适当的尺寸回路标记，表示柜的功能。
现场控制箱、配电盘外层需油漆。
2、动力控制电缆埋设在电缆沟支架或穿线管内，穿线管利用硬质热镀锌对缝接钢管。
照明线管用硬质塑料管，低压塑线等有明显的色彩、记号。
电缆支架水平档距800mm，垂直方向档距1000mm，电缆沟入房处内侧电缆沟高于外侧沟，并用铁板密封。
3、闸门、止水、启闭机及电气调试：闸门、启闭运行调试分两个小组同时进行，即电器控制系统小组和门机工作小组。
门机调试分四步进行，第一步启闭机空载试运行，保证传动机构正确性，以及平稳运行，制动可靠。
第二步启闭机闸门连结好后无水压作开启和关闭运行，保证钢丝绳长度受力一致。
启闭机要左右绳鼓钢丝绳着点一致，同速同步运行，闸门开度指示器、限位开关、调速器动作可靠。
第三步起吊检查主滚轮运行是否与门轨接触，调整主滚轮，确保闸门运行平稳。
第四步用透光法检查门底止水，侧止水是否密封，运行有无翻卷现象。
分步调整后门机运行，进行总体检查调整。
电器、门机分组调试后，再进行联合调试。
4、机泵安装（1）底座的安装安装基准以下底座为准。
安装底座，将底座吊入机坑就位，垫好垫铁，穿好地脚螺栓，找下底座内孔中心与进水喇叭口及电机坑基础同心，用求心器对底座中心进行调整，同时用平衡梁合框水平仪进行底座水平的调整，并用水准仪控制底座高程，垫实垫铁并点焊，穿牢地脚螺栓垫好垫铁，固定地脚螺栓，待调整符合规定后点焊、固定牢靠。
（2）泵体的安装泵体由导水锥、下底座、叶轮外壳、导叶体、扩散管、导流体、顶盖等组成。
安装时先把扩散管、导流体、橡胶轴承、水箱吊入水泵层，放在旁边以待安装。
泵站机电设备安装工程施工方案
***市城区快速路工程（二期）四十七中中雨水泵站机电设备安装工程施工方案1 工程概述1.1 ***市中心城区快速路工程（二期）雨水泵站安装工程由机械设备安装、工艺管道安装、电气设备安装及自控设备安装组成组成。
泵站机电设备及金属设备安装工作内容有8台立式轴流泵，单机容315KW，总装机容量2520KW。
主要工程项目有：1、900ZLBc-100 型立式轴流泵8 台及配套电动机3 台，起重设备、生活、技术供水系统等。
2、进出水铸铁闸门及启闭机安装8台，固定台格栅除污机4台，输送机1台。
3、供变电系统：二台SCB10-1600KVA/10/6KVY变压器及电气一次、电气二次、电缆工程、照明工程等。
4、机械设备自动化控控制系统。
1.2 本工程设计单位为***市市政工程设计研究院。
1.3 本泵站为***市中心城区快速路工程（二期）的配套工程。
为该地区防止水患自然灾害起十分重要的作用。
因此我总公司对本工程十分重视，在施工期间安排足够的技术人员及优良的安装设备，精心安排安装施工，确保本站机电设备的安装质量及安装工期，按时投入使用，使本工程发挥应有的投资效益。
1.4 机电设备安装施工方案、措施编制的依据1、***市中心城区快速路工程（二期）雨水泵站施工招标文件，2、***市市政工程设计研究院设计的***市中心城区快速路工程（二期）雨水泵站工程的招标阶段设计图纸。
3、现场踏勘记录。
3、国家及省内颁发的有关水利水电工程建设有效的现行法律、法规及地方性法规。
1.5 施工方针及承诺：1、对本工程施工的总方针为优化施工组合，优化施工方案，精心进行施工，确保工程质量，以最低的工程造价按期提供用户满意的优质工程产品，建成后为用户提供良好的售后服务。
2、承诺：我公司若中标承包**排涝站机电设备安装工程，可郑重地向业主及监理单位作出如下承诺：（1）保证按《泵站技术规范》（安装分册、验收分册）SD204–86 及其他规范的要求，按《质量评定标准》评定，工程质量等级达优良。
泵站、机电安装施工方案
泵站、机电安装施工方案
小伙伴们，今天来聊一聊学校的泵站和机电安装施工方案。
你们看，学校要建泵站。
泵站就像一个超级大力士，能把水从一个地方运到另一个地方。
比如说，学校花园里的小池塘，要是没有水就不好看，泵站就能把水送到小池塘里，让小池塘一直有水，这样小鱼就能在里面欢快地游来游去。
那机电安装？这就像是给这个大力士安装心脏和肌肉，让它能有力气干活。
机电设备就像一个个小零件组成的小精灵，它们组合在一起，就能让泵站动起来。
我们的施工方案首先是要找一个合适的地方建泵站。
这个地方要离水源近一点，就像我们在操场旁边找到一个小角落，那里离学校的小水渠比较近。
这样，水就可以很方便地流到泵站里。
然后就是安装机电设备。
这可不能马虎，就像搭积木一样，每个小零件都要放在正确的位置。
比如说，那些电线就像是小血管，要把电这个“能量血液”安全地送到各个设备里。
要是接错了，设备就不能工作。
就像上次我自己拼小机器人，把电池的正负极弄反了，小机器人就动不了了。
在施工的时候，我们还要注意安全。
工人叔叔们要戴上安全帽，就像我们在学校戴小黄帽一样，这样可以保护脑袋不被东西砸到。
而且周围还要围上小栅栏，防止我们小朋友不小心跑进去受伤。
施工完成后，我们要好好检查一下。
看看泵站是不是能正常抽水，机电设备是不是都在好好工作。
就像我们做完作业要检查一样，可不能有小马虎。
小伙伴们，学校的泵站和机电安装施工方案是不是很有趣？等泵站建好了，就可以看到小池塘里的水一直满满的，小鱼也会更开心。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
南京禄口国际机场二期工程雨水泵站机电设施安装工程施工方案施工单位：南京第二道路排水工程有限责任公司编制人：审批人：项目经理：编制日期： 2013年3月10日雨水泵站机电设备安装工程施工方案第一章工程概述南京禄口国际机场二期工程雨水泵站安装工程由机械设备安装、工艺管道安装、电气设备安装及自控设备安装组成组成。
泵站机电设备及金属设备安装工作内容有4台潜水泵，单机容110KW/55KW，总装机容量330KW。
主要工程项目有：1、110KW/55KW潜水泵各2台及配套的4台电机，起重设备、生活、技术供水系统等。
2、进出水暗杆式铸铁镶铜方闸门及启闭机安装2台，双转鼓式格栅破碎机。
3、供变电系统：二台变压器柜及电气一次、电气二次、电缆工程、照明工程等。
4、机械设备自动化控控制系统。
本工程设计单位为江苏省交通科学研究院股份有限公司。
本泵站为南京禄口国际机场二期工程的配套工程。
为该地区防止水患自然灾害起十分重要的作用。
因此我总公司对本工程十分重视，在施工期间安排足够的技术人员及优良的安装设备，精心安排安装施工，确保本站机电设备的安装质量及安装工期，按时投入使用，使本工程发挥应有的投资效益。
机电设备安装施工方案、措施编制的依据1、江苏省交通科学研究院股份有限公司设计的南京禄口国际机场二期工程雨水泵站工程的招标阶段设计图纸。
2、现场踏勘记录。
3、国家及省内颁发的有关水利水电工程建设有效的现行法律、法规及地方性法规。
施工方针及承诺：1、对本工程施工的总方针为优化施工组合，优化施工方案，精心进行施工，确保工程质量，以最低的工程造价按期提供用户满意的优质工程产品，建成后为用户提供良好的售后服务。
2、承诺：我公司若中标承包雨水泵站机电设备安装工程，可郑重地向业主及监理单位作出如下承诺：（1）保证按《泵站技术规范》（安装分册、验收分册）SD204–86 及其他规范的要求，按《质量评定标准》评定，工程质量等级达优良。
（2）保证按招标文件规定工期完成承包合同范围内的全部机电安装任务，保证确保2013年7月20日以前完成电设备安装任务，确保交付使用第二章主要实物工程量统计表本工程机电设备安装工程量统计是依据江苏省交通科学研究院股份有限公司设计的南京禄口国际机场二期雨水泵站工程的招标阶段设计图纸。
承包商对本工程机电设备安装内容包括：机电设备的采购及出厂检查验收、设备的装卸、二次运输、工地开箱检查验收、保管、仓储、安装、调试、试验、启动、试运行、移交的全部工作，设备基础的一、二期混凝土内的予埋件。
主要实物工程量统计表（1）、主要设备及工艺管道工程量（2）、主要电气设备安装工程量（3）主要自控安装工程量序号材料、设备名称及规格数量及单位备注1PLC控制柜安装1台2电源SPD保护器 PBAV-385+PBAA-255 Up≤，In=15KA（8/20us）3块安装于PLC柜内及LT-101、FT-101除3 信道SPD保护器 SAC-24 Up≥ In=（8/20us）6块安装于PLC柜内及LT-101、FT-101、PT-101处4 UPS 1500VA，30min1台安装于PLC柜内5小型断路器 C65-2P 20A，C65-2P 16A，C65-2P 6A，C65-2P 2A，1,2,3,7只安装于PLC柜内6熔断器 10A，6A，2A,1A1,2,2,8只安装于PLC柜内7 中间断电器 PLC-RSC-24DC/2116只安装于PLC柜内8 24VDC电源 SITOP 5A1台安装于PLC柜内9 信号隔离器 MCR-1CLP-I/I-003只安装于PLC柜内1012”触摸屏 XBTGT63301套含编程软件11PLC编程软件 Unity pro1套12图控软件 Intouch 1套13PLC柜 2200*800*600mm（柜包括风扇、照明、加热器、插座等设备）1台配电间14屏蔽计算机电缆 DJYPV-450/750V-1*2*145米15屏蔽控制电缆 KVVP-450/750V-3*KVVP-450/60米40米16电力电缆 1KV-3*110米17镀锌钢管 SC20SC80125米35米18室外仪表箱及安装支架2套19SPD保护盒1套第三章机电设备安装施工进度安排、劳动力及设备计划控制进度安排1、金属结构制安、机电设备安装工程施工网络计划已合编在《南京禄口国际机场二期工程雨水泵站工程》中，本节中所述的关键工期的开工时间、完工时间则以总网络图所表示的该项目的开工时间、完工时间为准。
2、机电设备安装工程必须与土建密切配合，进出水闸门的予埋件随土建施工进度进行。
劳动力安排计划1、投入足够的机电设备安装劳动力及辅助劳力，并使各技术工种合理搭配。
2、对派往本工地的机电设备安装工程技术人员及技术工人保持相对稳定，在施工期间原则上不调离工地，以使本工程施工顺利进行。
3、本工程安排的辅助劳力系指具有多年类似施工经验技术熟练的合同工。
4、土建工程开工的同时即派人专业负责相关设备及电气的予埋。
施工机械设备1、机电安装的进场施设备见进场设备总表。
2、在工地设置简易加工厂，厂内装设电焊、钣金工等金加工设备，基本能满足工地现场临时件或简易应急缺件加工的需要。
第四章机电设备安装工程主要施工方案机电设备安装工程主要施工方案的编制说明。
1、承包责任人完全响应南京禄口国际机场二期工程雨水泵站工程招标文件中有关机电设备安装的全部要求。
2、按GB/TI9001－2000dtISO9001－2000质量体系的生产、安装和服务要求，向业主提供质量保证。
3、充分利用总公司具有的水利水电工程综合施工的能力及施工经验，做好施工准备工作，在工程实施中，充分发挥总公司的资源优势，保证物资、设备、人员等资源优先提供，满足本工程的施工要求。
机电设备安装施工安排1、充分做好同土建施工的协调，为施工周期长的分项工程做好充分的安装条件。
2、充分利用公司机电安装队伍多年的多项目的综合施工经验，使建筑工程及机电设备安装工程施工有组织地配合起来，互相穿插进行。
3、加强主机组安装施工力量，提前做好设备及原材料采购、设备检查、设备缺陷处理等工作，为安装节省施工时间。
机电设备安装工程合同项目和工作内容（1）主水泵及给排水系统、起重设备的安装与调试（2）主变压器、高低压开关柜的采购、安装与调试（3）电力电缆的采购、安装与调试（4）照明装置的采购、安装与调试（5）防雷接地的采购、安装与调试（6）暗杆式铸铁镶铜闸门埋件安装（7）闸门启闭机的安装与调试（8）双转鼓式格栅破碎机、安装与调试（10）自动化控制系统的采购、安装与调试立式轴流泵组安装1、轴流泵组主水泵的性能参数主水泵泵组共有2台，其性能参数为：水泵型式立式半调节轴流泵设计扬程 15m设计流量 1800m3/h配套电机功率110KW2、主机是泵站的关键设备，其安装质量直接影响到泵站投产后的全部运行质量及使用寿命，特别是对于用作防洪除涝的泵站，平时闲置，需用时往往是超负荷连续运行，因而对其质量要求特高，施工前编制科学合理的施工工艺，在实施中严格执行。
3、安装前的准备工作：组织有关技术人员，特别是现场安装技工，认真对设计图纸，厂家说明书等技术文件仔细研究，充分认识其性能及特点要求，做到安装时胸有成竹。
在主泵及电机出厂前，我公司拟派技术人员会同甲方人员前往厂家进行设备出厂前的检查验收，对其加工质量、装配质量进行了解及监督，拒收不合格的另部件装配到泵组组件中，并对各种结合面的精度，装配公差要求等技术参数进行检查。
4、轴流泵组的运输、保养、放样及基础处理阶段（1）设备运抵工地后，先放在本单位临时设置的工地仓库，按分类堆放，保管及保养。
（2）所配另件、部件，派专人清查，按产品规格、数量，安装的先后顺序分类摆放及保养，并做好文字标记手续，以便今后安装．（3）在土建施工期间，安装工程负责人要派专人和土建工程技术人员配合，对泵座基础的预留螺孔的位置精确复测，并要保证基础螺孔位置准确，避免因螺孔偏差过大，处理时影响土建质量及耽误时间。
（4）如果安装时泵房暂无起重设备时，由于汽车起重机难以进入泵房安装部位，因此本站安装时须准备一副起重量为10t、起吊高度为9m 的人字扒杆作为安装泵组的备用起重机具。
（5）机组安装高程以水泵叶轮中心线为准，在高程点引进必须要有甲方提供的文字依据，其余按设备本身到工后测量实际尺寸为准。
因此安装前对每台机组的固定部分及转动部分有关联尺寸需逐台进行测量并记录，画出安装高程示意图，作为每台机组的安装依据。
5、轴流泵组的安装方法（1）安装时使用计量局检测证明合格的量具，如方水平仪、经纬仪等。
（2）按以下顺序吊入主水泵泵体部分，即泵工作轮、叶轮外壳、底座、固定导叶体、90 度出水弯头及出水直管等，并初步找正，再连接出水直管，伸缩管，穿墙管及止水环等。
出水直管下支撑点要做好支撑。
（3）整体较正水平及垂直度，检查工作轮室的轮壁与轮叶的间隙，是否控制在设计规范以内。
（4）因水泵基础螺丝为予留孔埋设，当机组安装时基础混凝土凝固保养期已到，粗校正后即可浇注地脚螺丝二期混凝土，以使水泵初步定位。
（5）浇注水泵基础螺栓二期混凝土，水泵基础二期砼浇平面，待二期砼凝固后再进行微调。
（6）机组总体微调时，校核水泵与电机的同心度、水泵机座水平、检查叶片与工作轮室的间隙均匀，检查的方法是用塞尺测量间隙，再用手动盘车，轻松自如，无卡死或摩擦现象即可。
（7）盘车合格后，拧紧水泵组的基础螺丝。
（8）浇注水泵组基础螺栓三期砼，以及砼表面美观处理。
（9）随后安装90°弯头、渐缩管、直管等。
出水穿墙管下部二期砼浇注要十分注意质量，防止在运行时，由于水推力而使机组带负荷运行时后仰，影响运行质量。
（10）接泵组电机的动力线，并在电缆出口处加以整理固定牢靠。
6、管道系统：（1）副机系统包括道路排水系统、技术供水系统和生活供水系统等。
（2）安装前管道内壁清理于净。
所用的阀门，应在仓库内进行水压试验，证实无渗漏后再进行安装。
（3）管子托架及固定按施工规范要求进行，管子固定螺孔要求用钻头钻孔，不允许现场用氧气割孔。
（4）所采购的管件，如弯头、束节、活接头要经筛选后才能使用，不合格产品坚决退回供货单位。
（5）管道安装按规范要求，水平管除有下水坡度要求外，按水平装设，垂直管不允许倾斜。
施工后要美化整理，并按要求涂漆。
（6）水力机械辅助设备及部件，除了厂家已铅封或标注“不准拆卸”的外，都应进行全面分解、清扫，按规范、制造厂提供的图纸、使用说明书进行检查和安装，按规定逐件进行检查其性能是否达到制造厂保证的各项指标。
（7）对于水力测量系统，要保证管路系统的通畅，尽量减少水力损失，使测量值与真值相符。
（8）管路在安装前，先要对管子进行清洗，清除管子里的焊渣、铁屑、铁锈及其它污垢。
