电梯钢结构井道图及报价
室外观光电梯井道钢结构施工方案
室外观光电梯井道钢结构施工方案一、项目概述室外观光电梯是现代化城市建设中的重要组成部分，为了保证电梯的安全和稳定运行，井道结构的施工方案尤为关键。
本文将针对室外观光电梯井道的钢结构施工方案进行详细阐述。
二、施工前准备工作井道钢结构施工前需要进行充分的准备工作，包括但不限于以下内容：1. 设计方案确认：在施工前，需对钢结构的设计方案进行确认，确保符合国家标准和相关规定。
2. 施工团队组建：根据项目规模和要求，组建专业施工团队，确保施工人员具备相应的技术及安全意识。
3. 材料采购：根据设计方案的要求，采购符合标准的钢材和相关配件，确保施工质量。
4. 施工环境准备：清理井道内部的零散物品，确保施工环境干净整洁，为后续施工提供便利。
三、施工流程1. 井道基础施工：根据设计方案，进行井道基础的浇筑和固结，确保井道整体的稳定性。
2. 钢结构制作：根据设计图纸，对井道钢结构进行制作，包括井道框架、梯架、扶手等部分。
3. 钢结构安装：将制作好的钢结构部件进行现场拼装和安装，确保结构的精准度和稳定性。
4. 防腐处理：对安装完成的钢结构进行防腐处理，以提高其耐腐蚀能力，延长使用寿命。
5. 质量检验：对安装好的钢结构进行质量检验，确保符合相关标准和规范。
6. 完工验收：施工完成后进行验收，确保施工质量符合项目要求和相关法规。
四、施工安全措施1. 施工现场设立警示标识，设置防护栏杆，确保工作人员的安全。
2. 工人需要进行安全防护教育培训，并配备相应的防护设备。
3. 施工过程中，注意随时清理施工现场的杂物，并保持施工现场干净整洁。
4. 高空作业时，采取防护措施，确保工人的人身安全。
5. 每个施工环节都进行严格的质量监督与验收，确保施工质量达到标准要求。
五、施工质量保证措施1. 按照相关标准和规范进行施工，确保每个环节的施工质量。
2. 施工过程中进行质量监督和检查，及时发现和解决施工中的质量问题。
3. 对施工过程中出现的问题及时整改，并追究相关责任人的责任。
电梯井超全做法钢结构井道(一)
电梯井超全做法钢结构井道（一）引言概述：在钢结构井道方案中，电梯井是一个关键的构建元素。
本文将介绍电梯井超全做法钢结构井道的方案。
该方案采用先进的技术和材料，以确保井道的稳定性和安全性。
这些技术包括适当的设计、合理的构造和严格的施工标准。
本文将按照以下五个大点来详细阐述电梯井超全做法钢结构井道的具体内容。
正文：1. 优质钢材的选用- 选择高强度钢材作为井道的骨架材料，以确保足够的结构强度。
- 优质钢材具有良好的耐腐蚀性和抗疲劳性，能够在长期使用过程中保持结构的稳定性和安全性。
2. 结构设计的优化- 通过合理的结构设计，确保井道具有良好的承载能力和刚度，以适应不同的荷载条件。
- 考虑到电梯的运行特点，井道的设计应兼顾噪音和振动的控制，为乘客提供安静舒适的出行环境。
3. 施工工艺的精细化控制- 采用先进的施工工艺，包括焊接、切割和组装等环节，确保井道的精确度和尺寸的准确性。
- 强化精细化的施工管理，确保工人的技术水平和质量控制，以提高井道的施工质量和安全性。
4. 安全设备的完善- 在电梯井道中增设合适的安全设备，如防坠器、门机和井道照明等，以提供全面的安全保障。
- 安全设备的设计和安装应符合相关的国家标准和规范，确保其可靠性和耐用性。
5. 维护和保养的重要性- 定期进行电梯井道的维护和保养工作，包括清洁、润滑和检查等，以延长其使用寿命。
- 在维护过程中，要及时修复和更换磨损的部件，确保电梯井道的正常运行和安全性。
总结：电梯井超全做法钢结构井道是一种采用先进技术和材料的方案。
通过优质钢材的选用、结构设计的优化、施工工艺的精细化控制、安全设备的完善以及维护和保养的重要性，可以确保电梯井道具有良好的稳定性和安全性。
这种钢结构井道方案能够满足不同场所的需求，并提供舒适、安全的乘梯体验。

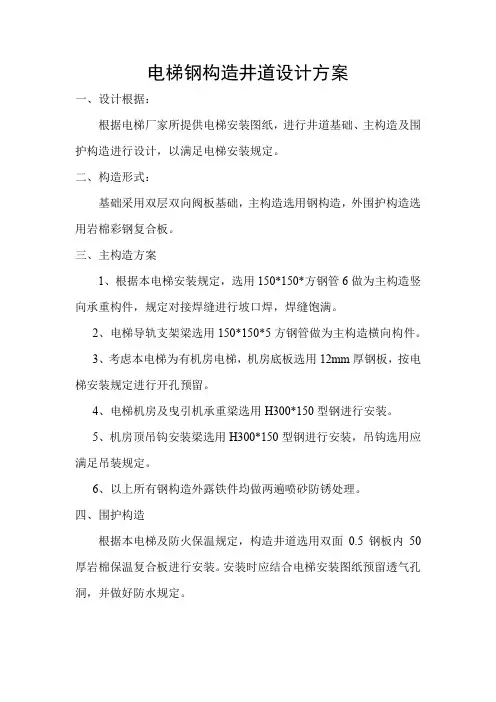

电梯钢结构井道设计方案
电梯钢构造井道设计方案
一、设计根据：
根据电梯厂家所提供电梯安装图纸，进行井道基础、主构造及围护构造进行设计，以满足电梯安装规定。
二、构造形式：
基础采用双层双向阀板基础，主构造选用钢构造，外围护构造选用岩棉彩钢复合板。
三、主构造方案
1、根据本电梯安装规定，选用150*150*方钢管6做为主构造竖向承重构件，规定对接焊缝进行坡口焊，焊缝饱满。
2、电梯导轨支架梁选用150*150*5方钢管做为主构造横向构件。
3、考虑本电梯为有机房电梯，机房底板选用12mm厚钢板，按电梯安装规定进行开孔预留。
4、电梯机房及曳引机承重梁选用H300*150型钢进行安装。
5、机房顶吊钩安装梁选用H300*150型钢进行安装，吊钩选用应满足吊装规定。
6、以上所有钢构造外露铁件均做两遍喷砂防锈处理。
四、围护构造
根据本电梯及防火保温规定，构造井道选用双面0.5钢板内50厚岩棉保温复合板进行安装。
安装时应结合电梯安装图纸预留透气孔洞，并做好防水规定。
钢结构电梯井道验收标准
钢结构电梯井道验收标准钢结构电梯井道验收标准是确保电梯井道在建设过程中符合质量要求和安全标准的重要文件。
通过严格执行验收标准，可以保证电梯井道的结构牢固、可靠，并能够满足电梯正常运行的需求。
下面将详细介绍钢结构电梯井道验收标准的一些关键内容。
1.钢结构设计及施工要求：(1)井道结构必须满足国家相关标准要求，如GB50017-2003《钢结构设计规范》、GB50010-2010《建筑防火设计规范》等。
(2)电梯井道钢结构的设计和施工必须符合国家的相关法律法规，如《电梯安全法》等。
2.钢结构施工验收内容：(1)施工单位应按照设计文件要求，确保施工进度和施工质量，并确保现场的安全。
(2)施工单位应按照施工图纸要求，进行焊接、连接等工作，并对焊接接头进行无损检测，确保焊接质量合格。
(3)施工单位应按照设计要求，进行预埋件的安装和固定，确保预埋件的位置准确、固定可靠。
(4)施工单位应按照设计要求，对井道结构进行检查验收，确保井道结构完整、强度合格。
3.钢结构安全验收要求：(1)井道结构必须严格按照设计要求进行施工，确保结构的稳固性和抗震能力。
(2)施工单位应按照相关标准和规范要求，确保井道结构的防火性能达到相应的要求。
如阻燃性、防火间隔、防火板的使用等。
(3)井道内部的装饰材料应符合国家相关的消防要求，确保井道内的火灾不会对乘客和周边环境造成较大的危害。
(4)电梯井道必须设置避雷装置，并按照相关规定进行安装和验收，确保井道内部的设备和乘客免受雷击的危害。
4.钢结构检验验收要求：(1)钢结构电梯井道验收前，必须进行必要的检验工作。
包括钢结构的焊接质量检验、无损检测、安全附件的检验等。
(2)钢结构电梯井道验收时，应由建设单位或第三方专业机构进行验收，并出具验收报告。
(3)验收报告应详细记录井道结构的施工质量、安全性能等情况，并针对发现的问题提出改进意见。
5.钢结构电梯井道验收规范：(1)验收规范应严格按照国家相关法律法规和标准要求进行执行，确保验收的科学性和合规性。
电梯钢结构井道施工方案
电梯钢结构井道施工方案施工前准备在进行电梯钢结构井道施工之前，必须对施工现场进行严密的规划和准备工作，以确保施工顺利进行。
以下是施工前准备的关键步骤：1.现场勘测和测量–确定井道尺寸和楼层高度。
–检查现场是否存在障碍物或其他可能影响施工的因素。
2.安全评估–对施工现场进行安全评估，确保所有工作人员健康安全。
–制定紧急救援计划和安全预防措施。
3.物料和设备准备–确保所有所需的钢结构材料、工具和设备都准备齐全。
–检查设备是否符合安全标准，确保设备正常运作。
施工流程1. 钢结构搭设在进行电梯钢结构井道施工时，首先需要进行钢结构的搭设工作。
搭设顺序如下：•地基基础搭设：确保井道底部基础牢固。
•井道主体架构搭设：依据设计图纸，组装钢结构主体。
•钢梯架构搭设：安装井道内的钢梯架。
2. 钢结构连接连接钢结构是施工中一个关键的环节，确保连接牢固和平整。
连接工作包括：•焊接：使用焊接工艺将钢结构连接在一起。
•螺栓连接：使用螺栓将钢结构连接在一起，确保紧固牢固。
3. 防腐处理为了延长钢结构的使用寿命，需要对其进行防腐处理。
防腐处理包括：•涂刷防腐漆：涂刷耐腐蚀的防腐漆，形成保护涂层。
•喷涂保护层：使用专业设备对钢结构进行喷涂保护层，提高防腐效果。
4. 收尾工作完成钢结构井道的主体施工后，需要进行一些收尾工作，包括：•清理施工现场：清理施工场地，确保没有杂物影响使用。
•验收和整改：对井道进行验收，确保符合相关标准和规定。
•辅助设备安装：安装井道内的辅助设备，如照明、通风系统等。
施工注意事项在进行电梯钢结构井道施工时，施工人员需要注意以下事项：1.安全第一：确保施工现场安全，遵守施工安全规范。
2.严格按照设计图纸进行施工：避免施工过程中的误操作。
3.与施工队员沟通协作：保持良好的沟通，确保施工顺利进行。
4.定期检查施工质量：及时发现和整改质量问题，确保施工质量达标。
总结电梯钢结构井道施工是一个复杂而关键的工程，需要施工人员密切合作，保持高度警惕。
日立 乘客电梯井道土建图
A
提升高度 米
门洞高2200 门高2100
2500
2500
底坑深度1500 门洞高2200 门高2100
B
B
1600
底坑检修箱
R3
R4
由电梯公司提供
爬梯
由电梯公司提供
总支反力(N/台)
R1=69500 R2=42000 R6=50000
R3=145000 R4=123000 R7=5000
B-B
(逆时针旋转 90°)
550
300
R1
200 400
2-∅80
K 吊钩投影
150
200
200 400
4-200X200 280
200180 400
通风窗(用户负责)
50
当机房深度=井道深度时,贴地开H=500通孔
R2
550
300
400 250
C
顶层高度4550 门洞高2200 门高2100
2500×N
门洞高2200 门高2100
65
钢牛腿
A 钢牛腿大样
245 2200
85 消防员开关留孔
90 150
楼面装饰完成面 1100
基站层层门口
1080
450
1800
2200
90 150
楼面装饰完成面 1100
其余层层门口
1080
450
图外说明: 注:1.用户应设置电梯设备专用的,与建筑物保护接地体直接连接,并直接送至电梯机
房的地线.该装置的对地电阻不大于4欧姆,地线截面积: 16mm /2台,黄绿色作标识. 主电源(动力)线截面积: 16mm 2/台. 2.图示机房内通风窗、排气扇位置仅为示意，具体位置由建筑设计定。 3.维修吊钩、机房吊装预留孔详见井道设计说明。
钢结构电梯井道合同模板
备注：1、工程范围：电梯钢结构井道和电梯井道玻璃幕墙及底坑混泥土。
2、井道净尺寸：㎜宽×㎜深；顶层净高度：㎜；两档圈梁之间距离：≤2500㎜；垂直误差以电梯安装需要为准。
3、如果由于电梯安装需要增加井道高度，则甲方需另外支付增加部分的费用（计算公式：合同总价÷合同约定高度×增加高度）。
甲乙双方发生争议时，应友好协商，如协商失败，任何一方可提交当地仲裁委员仲裁或依法向人民法院起诉。
第九条其他约定事项
9.1、本合同经甲乙双方签字或盖公章后立即生效。
9.2、钢结构完工后乙方需向甲方提供钢材质量保证书和玻璃质量保证书。
9.3、本合同壹式肆份，甲、乙双方各执贰份，均具有同等法律法律效力。
第十条其他未尽事项双方共同协商处理。
4.5、协调与其他施工单位的配合关系。
4.6、甲方无偿提供安全方便的临时库房、临时宿舍、现场加工中用水用电（安装至现场）。
4.7、甲方按时付给乙方款项，因付款不及时而发生的一切损失由甲方负责且乙方有权停工或终止本合同。
4.8、甲方负责申报增加观光电梯所需的当地主管部门的全套手续并承担其费用。
4.9、甲方负责钢结构外挂井道施工范围内障碍物（如：水管或天燃气管、混泥土圈梁、下水道、光缆等）的免费拆除。
2
井道横梁
钢梁
150㎜×100㎜×4㎜（厚）
主机承重梁
矩形钢管
150㎜×150㎜×5㎜（厚）
井道四壁围护
入口左面
钢化安全玻璃
厚度为12㎜
门厅面围护及装饰甲方自理
入口右面
钢化安全玻璃
厚度为12㎜
入口对面
钢化安全玻璃
厚度为12㎜
3
玻璃连接
井道外壁
电梯井超全做法钢结构井道(二)2024
电梯井超全做法钢结构井道（二）引言概述：本文旨在介绍电梯井超全做法钢结构井道的相关内容。
电梯井超全做法是一种新型的工程施工方式，以其高效、安全、节能的特点而备受关注。
本文将分5个大点详细介绍电梯井超全做法钢结构井道的构造、施工流程、质量控制等方面的内容。
正文：一、钢结构井道的基本构造1. 井道支撑结构的设计原则和要求2. 钢结构井道的组成部分和材料选择3. 井道壁板和楼层板的安装方法和要点4. 井道门的设计和施工要求5. 井道顶板和底板的施工工艺和材料二、电梯井超全做法的施工流程1. 基础施工工艺介绍2. 钢结构井道的安装流程和方法3. 井道骨架的搭建和连接技术4. 井道内隔墙的施工顺序和要求5. 电梯机房的搭建和相关设备的安装三、质量控制与安全管理1. 钢结构井道的质量验收标准和方法2. 井道施工中的安全注意事项3. 施工过程中的质量控制措施4. 施工人员的培训和管理5. 现场监督与检查四、电梯井超全做法的优势与应用1. 电梯井超全做法的特点和优势分析2. 适用于不同类型建筑的井道超全做法3. 电梯井超全做法的施工成本和周期分析4. 相关工程案例分析5. 电梯井超全做法的市场前景和发展趋势五、总结电梯井超全做法钢结构井道是一种具有广泛应用前景的工程施工方式。
通过本文对其基本构造、施工流程、质量控制等方面的介绍，希望读者能够了解电梯井超全做法的具体内容，并在实际工程中进行运用。
未来，随着科技的发展和施工技术的进步，电梯井超全做法将更好地满足人们对于建筑安全、效率、节能的需求，为建筑行业的发展贡献一份力量。
总结：本文介绍了电梯井超全做法钢结构井道的相关内容，包括井道构造、施工流程、质量控制、优势与应用等方面。
通过本文的阐述，读者可以了解电梯井超全做法的特点和优势，并在实际工程中加以运用。
预计未来，电梯井超全做法将在建筑领域得到更广泛的应用，为建筑行业的发展做出贡献。
设计院钢结构电梯井设计施工图
电梯井道钢结构标准
电梯井道钢结构标准电梯井道的钢结构标准通常会受到国家和地区的建筑法规、安全标准以及相关行业标准的规定。
以下是一些常见的电梯井道钢结构标准，但请注意这些标准可能因地区和国家而异：一、国际标准：●ISO 4190-1:2019 - Elevators and escalators —Safety rules for the construction andinstallation of lifts — Part 1: Lifts forthe transport of persons and goods●ISO 8100-1:2021 - Lifts for the transport ofpersons and goods — Part 1: Passenger andgoods passenger lifts二、欧洲标准：●EN 81-20:2014 - Safety rules for theconstruction and installation of lifts —Part 20: Passenger and goods passenger lifts●EN 81-50:2014 - Safety rules for theconstruction and installation of lifts —Part 50: Design and calculation三、美国标准：●ASME A17.1/CSA B44 - Safety Code forElevators and Escalators●ASME A17.7 - Performance-Based Safety Codefor Elevators and Escalators四、中国标准：●GB 7588-2003 - Elevator Manufacture andInstallation Safety Norm●GB/T 24434-2009 - Safety rules for theconstruction and installation of lifts —Particular applications for passenger andgoods passenger lifts请注意，上述标准是一些常见的标准，不同国家和地区可能会使用不同的标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
序号项目名称规 格
单位数 量单 价金 额品牌/材质1GZ：口200×200×6.0T 3.3507500.0025125.00Q235B 2CL：口150×150×5.0T 6.5007500.0048750.00Q235B 5连接板
T 0.3006100.001830.00Q235B
8吊车费台 3.0001800.005400.0010
电梯井墙面玻璃
8mm+0.76+8mm厚钢化夹胶透明玻璃㎡131.000195.0025545.0011
220X不锈钢接驳爪件（四爪）pcs 174.00178.0030972.00304材质12
220X不锈钢接驳爪件（两爪）
pcs
12.00
80.00
960.00304材质14小计
138582.001钢架运输费T 10.15200.002030.002玻璃运输费㎡131.0010.00
1310.003小计
3340.001钢架安装费㎡170.0090.0015300.002玻璃安装费㎡131.00160.00
20960.003小计36260.00178182.001管理费及利润10.00%17818.202保险费
1.00%1781.823安全文明施工费0.00%
0.004不含税工程造价
197782.02
预算: 审核：
电梯井
不锈钢接驳爪件
建设单位：
工程名称：电梯井 （2.2*1.9*20） 日 期：2018年7月21日一、材料加工费用（）二、运输费用建设有限公司
三、安装费用合计直接费四、费用总计人民币大写：壹拾玖万柒仟柒佰捌拾贰元零贰分 第 1 页，共 1 页。
