扬尘噪声等参数在线监测系统
智慧工地在施工管理中的应用
智慧工地在施工管理中的应用摘要：在信息化时代背景下，多数企业管理都选择采取智能化管理模式，建筑行业也顺应时代发展潮流，将智慧工地系统引进到建筑施工管理之中，利用信息化技术提升施工管理工作效率与质量，并逐渐规范建筑施工的管理工作。
本文将从智慧工地系统的优势和其在施工管理中的应用为主题展开分析，为建筑行业的快速发展提供辅助性以及推动性作用。
关键词：智慧工地；施工管理；建筑工程社会经济的快速发展推动了建筑行业的发展进程，但在实际施工中仍然存在许多问题有待完善。
为了全面提高建筑工程的施工质量、效率与安全保障，需要加强施工现场的管理力度。
智慧工地系统的出现和应用给现场施工管理带来了很大的便利性，不仅有利于管理工作的顺利开展，还能够有效提高现场的安全保障。
全面应用智慧工地系统能够让建筑单位充分发挥自身优势，并确保建筑行业的可持续发展。
1.智慧工地系统的应用重要性智慧工地系统就是在施工管理中加入信息化管理技术，提高管理工作的可操作性与灵活性，将建筑工程的施工质量、安全、进度全部整合到系统管理平台中，再通过信息资源共享的方式来完成施工管理与监督，从而全面提高施工管理工作的效率与质量[1]。
智慧工地系统利用互联网技术来对施工现场进行监控，全面收集并分析施工信息，再利用大数据技术来完成数据的分析计算，为系统的运行、施工现场的管理提供助力。
智慧工地在建筑工程管理中的广泛应用是基于对信息技术与设备的灵活运用，并快速处理建筑工程现场的大量数据，将数据进行采集、处理和储存，能够有效提高施工管理的规范性。
积极应用智慧工地系统，能够有效排查施工期间的质量安全隐患问题，从而提高施工管理水平[2]。
在应用智慧工地系统的背景下，施工人员与管理人员之间的沟通更加有效，并能够针对施工现场的管理、施工等问题进行有序的对接，确保施工项目的正常开展，提高施工现场的管理效率。
1.智慧工地在施工管理中的具体应用2.1对现场施工数据进行监控施工安全作为建筑工程施工的重要内容，同样也是确保建筑工程顺利展开的关键性因素，需要引起施工管理人员的重视。
上海市环境保护局关于进一步规范建筑施工等扬尘在线监测工作的通知
上海市环境保护局关于进一步规范建筑施工等扬尘在线监测工作的通知文章属性•【制定机关】上海市环境保护局•【公布日期】2016.04.22•【字号】沪环保总〔2016〕147号•【施行日期】2016.04.22•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】环境监测正文上海市环境保护局关于进一步规范建筑施工等扬尘在线监测工作的通知沪环保总〔2016〕147号各相关单位：《建筑施工颗粒物控制标准》（DB 31/964-2016）将于2016年6月1日起实施，为确保扬尘在线监测数据有效应用于执法监管，现就进一步规范建筑施工等扬尘在线监测有关工作要求通知如下：一、抓紧开展监测规范性自查及整改工作各扬尘在线监测设备供应商应根据《上海市建筑施工颗粒物与噪声在线监测技术规范（试行）》（沪环保防〔2015〕520号）的要求，于2016年5月31日前完成监测规范性自查及整改工作。
建筑施工、混凝土搅拌站、散货码头及堆场等扬尘在线监测设备的点位设置与安装、数据采集/传输/存储与处理、运行维护应分别符合《上海市建筑施工颗粒物与噪声在线监测技术规范（试行）》第5章、第6章、第8章的要求。
特别是对尚不具备自动除湿或湿度补偿、自动校准等功能的扬尘在线监测设备，设备供应商应加快整改、完善功能。
二、尽快完成监测仪质量转换浓度系数测定工作各扬尘在线监测设备供应商应按照我局制定的《易扬尘场所光散射法颗粒物在线监测仪质量浓度转换系数测定方法技术指南（试行）》（详见附件）的要求，尽快完成不同场所（建筑施工、混凝土搅拌站、干散货码头及堆场等）在线监测仪质量浓度转换系数（K系数）的测定及调试，并将调试报告报我局审核及备案。
K系数设定后不得随意调整。
随意设置和调整K系数将依据《环境监测数据弄虚作假行为判定及处理办法》（环发〔2015〕175号）予以查处。
在工作开展过程中有任何问题或建议，请及时与我局总量处（监测处）或市环境监测中心联系。
关于对扬尘在线检测设备监督性对比检测的通知
关于对β射线法扬尘在线监测设备
监督性比对检测的通知
各区县、高新区、经开区、各有关单位：
在建工程项目施工现场扬尘在线监测设备存在检测数据不准确现象，要求相关单位立即对扬尘在线监测设备进行维保，经有资质的第三方机构比对检测复核合格后方可继续使用（比对检测要求见附件1）,维保及复核检测报告于2023年月日前报市建筑工程质量安全环保监督站施工环保科备查。
联系人：联系电话：
参照《施工场地颗粒物（PM10）与噪声在线检测技术规范》（DB37/T 4338-2021）第九部分内容运维管理
附件1：
比对检测考核指标
一、比对检测遵循原则
(1)检测期间，生产设备要正常稳定运行；
(2)检测前，首先要核准设备相关仪器的显示时间并保持一致；
(3)每个检测项目的数据需记录采样起止时间；
(4)比对检测期间不允许自动检测设备运营单位调试仪器。
二、比对检测内容
2。

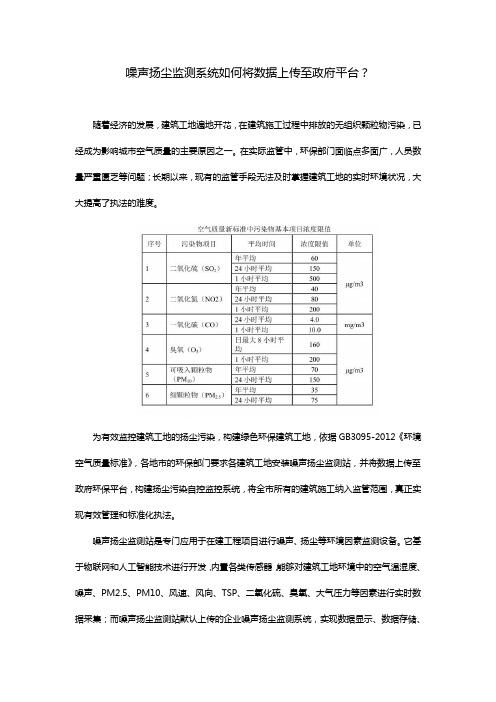

噪声扬尘监测系统如何将数据上传至政府平台？
噪声扬尘监测系统如何将数据上传至政府平台？ 随着经济的发展，建筑工地遍地开花，在建筑施工过程中排放的无组织颗粒物污染，已经成为影响城市空气质量的主要原因之一。在实际监管中，环保部门面临点多面广，人员数量严重匮乏等问题；长期以来，现有的监管手段无法及时掌握建筑工地的实时环境状况，大大提高了执法的难度。
为有效监控建筑工地的扬尘污染，构建绿色环保建筑工地，依据GB3095-2012《环境空气质量标准》，各地市的环保部门要求各建筑工地安装噪声扬尘监测站，并将数据上传至政府环保平台，构建扬尘污染自控监控系统，将全市所有的建筑施工纳入监管范围，真正实现有效管理和标准化执法。 噪声扬尘监测站是专门应用于在建工程项目进行噪声、扬尘等环境因素监测设备。它基于物联网和人工智能技术进行开发，内置各类传感器，能够对建筑工地环境中的空气温湿度、噪声、PM2.5、PM10、风速、风向、TSP、二氧化硫、臭氧、大气压力等因素进行实时数据采集；而噪声扬尘监测站默认上传的企业噪声扬尘监测系统，实现数据显示、数据存储、数据分析、超限告警等功能，但这些功能在政府环保平台上却不能展现。 因此，政府环保平台若想加强对建筑工地监管，必须要与各建筑工地安装噪声扬尘监测站的实现数据对接。 环保部门通过GPRS/4G通讯方式与各建筑工地的扬尘监测站实现数据对接，构建了政府环保养成监测平台。通过这个平台，环保部门即使不在施工现场，也能远程查看全市所有建筑工地的实时数据，及分时间段查看、下载某一工地最多2年内的历史数据；同时系统还支持超限告警的功能，一旦某一工地出现数值超限的情况，可为执法部门第一时间提供获得科学执法的数值依据，这样能大大提高执法的力度，加强对建筑公司扬尘改造工作的监督。 目前，市场售卖的噪声扬尘监测站与政府环保平台大多通过RS232接口 、RS485接口、RJ45接口等有线方式或MDS数传电台，WiFi，ZigBee等无线连接方式实现数据对接。而建噪声扬尘大监测站RS-ZSYC-10S-G则仁默认采用GPRS/4G的通讯方式科与政府环保平台实现免费的数据对接，并具有数据显示、数据分析、数据存储（最多两年）、超限告警等功能。 GPRS/4G数据对接方式与RS232接口 、RS485接口等有线联网及WiFi，ZigBee等无线连接联网方式相比，建大仁科GPRS/4G通讯方式还具有施工现场免布线、免费获得一年流量、远程APP设置参数和数据传输速度快等优势： 1、施工现场免布线：建筑工地机械多，人员嘈杂，据监控中心距离较远，若采用有线的对接方式，不但安装周期长，而且若线路没有布置好，还会影响施工进度；而建大仁科噪声扬尘监测站内部配置联网模块，工地现场无需布线，仅通过一张小小的手机流量卡通过GPRS天线实现数据对接企业和政府平台，十分方便。 2、免费获得一年流量：只要激活GPRS应用后，手机将一直保持在线，但您不必担心费用问题，一是因为只有产生通信流量时才会计费用，二是因为购买山东仁科的噪声扬尘监测站我们将赠送一张带有一年流量的手机卡。 3、数据传输速度快：目前,GPRS支持53.6Kbps的峰值传输速率，4G的通信系统传输速率可达到20Mbps，最高甚至可高达100Mbps，从工地现场数据采集到在平台界面上实时显示，使用时间极短。 4、远程APP设置参数：建大仁科噪声扬尘监测站RS-ZSYC-10S-G支持通过手机APP远程编写LED屏幕标头，勾选需要显示的环境要素，设置LED屏切屏时间等，与其他厂家需要现场设置或者定制的扬尘监测站相比，GPRS/4G型噪声扬尘监测站使用起来更灵活，更智能。 因各地政策不同，大多数地市环保部门能够通过GPRS/4G实现与政府平台对接，但有少数地市环保平台要求网口联网对接，所以噪声扬尘监测系统除支持GPRS/4G的数据对接方式外，也支持通过TCP/IP协议、MODBUS RTU等协议对接。
徐州市住房和城乡建设局关于进一步加强市区建设工地扬尘污染防治的通知
徐州市住房和城乡建设局关于进一步加强市区建设工地扬尘污染防治的通知（徐住建发（2023）62号）各有关单位：为深入贯彻落实省、市政府关于大气污染防治工作部署要求，全面做好市区建设工地扬尘污染防治工作，有效管控施工扬尘污染，进一步落实工程项目参建各方主体责任和政府监管责任，完善扬尘污染防治责任制度，强化扬尘治理“六个百分之百”要求，现将市区建设工地扬尘污染防治有关工作通知如下：一、进一步明确市区建设工程扬尘污染防治组织机制（一）加强组织领导。
1、市住房和城乡建设局牵头负责主城区建设工地扬尘污染防治的指导、督导以及行业监管工作；严格开工建设审核，未制定扬尘污染防治专项方案和未落实扬尘污染防治设施与工地临建建设“三同时”（同时设计、同时临建、同时核查验收）要求的工地不得施工；在监督建筑工地时，将工程质量、安全生产以及扬尘污染防治内容一并检查考评。
2、各属地政府负责辖区内各类工地的扬尘污染防治工作日常监管工作，指定部门或成立区级工地扬尘污染防治工作组牵头实施，各街道办事处负责常态巡查、查处工作。
各责任单位定期调度工作开展情况，切实将各项工作措施落到实处。
（二）加大检查力度。
严格落实建设工地扬尘污染防治属地监管责任，不定期、不间断地采取日常巡查、执法检查、夜间抽查等方式，加强对建设项目的技术指导和现场督导，督促参建单位落实扬尘污染防治措施。
创新监管手段，通过智慧监管平台、走航监测、无人机巡查等新设备、新技术，实现施工现场监管全过程、全覆盖。
（三）严格执法查处。
对责任不落实、扬尘污染防治措施不到位、整改不积极的企业和项目，实施差别化管控机制，运用行政、经济、法律等手段，采取约谈、罚款、停工整改等方式进行严肃处理。
二、进一步明确工地扬尘污染防治要求（一）资金保障。
防治扬尘污染的费用应当列入工程安全文明施工措施费，作为扬尘污染防治增加费计列，系不可竞争费。
扬尘污染防治增加费用于采取移动式降尘喷头、喷淋降尘系统、雾炮机、围墙绿植、环境监测智能化系统等环境保护措施所发生的费用，其它扬尘污染防治措施所需费用包含在安全文明施工费的环境保护费中。

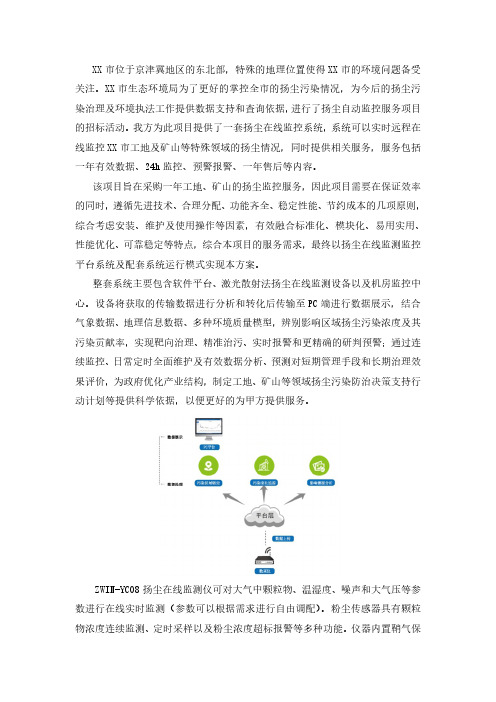

激光散射法扬尘在线监测案例
XX市位于京津冀地区的东北部，特殊的地理位置使得XX市的环境问题备受关注。
XX市生态环境局为了更好的掌控全市的扬尘污染情况，为今后的扬尘污染治理及环境执法工作提供数据支持和查询依据，进行了扬尘自动监控服务项目的招标活动。
我方为此项目提供了一套扬尘在线监控系统，系统可以实时远程在线监控XX市工地及矿山等特殊领域的扬尘情况，同时提供相关服务，服务包括一年有效数据、24h监控、预警报警、一年售后等内容。
该项目旨在采购一年工地、矿山的扬尘监控服务，因此项目需要在保证效率的同时，遵循先进技术、合理分配、功能齐全、稳定性能、节约成本的几项原则，综合考虑安装、维护及使用操作等因素，有效融合标准化、模块化、易用实用、性能优化、可靠稳定等特点，综合本项目的服务需求，最终以扬尘在线监测监控平台系统及配套系统运行模式实现本方案。
整套系统主要包含软件平台、激光散射法扬尘在线监测设备以及机房监控中心。
设备将获取的传输数据进行分析和转化后传输至PC端进行数据展示，结合气象数据、地理信息数据、多种环境质量模型，辨别影响区域扬尘污染浓度及其污染贡献率，实现靶向治理、精准治污、实时报警和更精确的研判预警；通过连续监控、日常定时全面维护及有效数据分析、预测对短期管理手段和长期治理效果评价，为政府优化产业结构，制定工地、矿山等领域扬尘污染防治决策支持行动计划等提供科学依据，以便更好的为甲方提供服务。
ZWIN-YC08扬尘在线监测仪可对大气中颗粒物、温湿度、噪声和大气压等参数进行在线实时监测（参数可以根据需求进行自由调配）。
粉尘传感器具有颗粒物浓度连续监测、定时采样以及粉尘浓度超标报警等多种功能。
仪器内置鞘气保护气路，防止光学终端受到污染，配合自校功能，测量稳定可靠。
监控平台系统主要由在线监测、数据采集和传输系统、视频监控系统、后台数据处理系统以及信息监控管理平台几部分组成。
集成了物联网、大数据和云计算技术，通过监测设备，实现了实时、远程、自动监控颗粒物浓度；可以在智能移动平台、桌面PC机等多终端访问系统，同时也可对接其他系统平台；监控平台系统具有多种统计和高浓度报警功能，可广泛应用在散货堆场和码头、混凝土搅拌站以及工厂企业无组织排放的实时监控。
衡阳市建设工地视频监测监控系统技术要求
衡阳市施工现场视频监测监控系统技术要求一、视频监控系统技术要求（一）摄像机安装数量摄像机安装数量应满足工程建设管理的需要，并满足以下规定：1、房屋建筑工程（1）建筑面积0.3-5万平方米的不少于4个；（2）建筑面积5-10万平方米的不少于8个；（3）建筑面积10万平方米以上的不少于10个。
2、市政基础设施工程（1）工程造价0.1-1亿元的不少于4个；（2）工程造价1-3亿元的不少于8个；（3）工程造价3亿元以上的不少于10个。
（二）摄像机安装部位视频监控摄像机应安装于工地出入口、施工作业面、场地钢筋棚、塔吊、施工电梯、物料提升机、桥梁等关键位置，具体位置由质量安全监督机构、建设、施工、监理单位共同确认。
（三）摄像机技术标准（1）分辨率：数字高清摄像机。
分辨率≥1080P；（2）照度：摄像机最低照度应≤0.01Lux。
应24小时提供清晰图像，避免因设备性能及选型不当等问题影响图像质量。
当监视目标的环境照度较低，需设置附加照明装置；（3）协议：所有的摄像机都必须符合GB/T28181标准，前端DVR 设备必须支持ehome协议。
（四）视频信号存储及网络传输要求（1）视频信号采用分布式存储方式，施工现场的视频信号存储于本地的硬盘录像机中，视频信号保存时间不得低于15天。
市施工现场视频统一监控平台可通过连接到硬盘录像机访问视频信号；（2）建设单位可根据实际情况选择网络运营商，租用数据专线，建立施工现场监控中心与市住房和城乡建设信息中心视频监控平台的数据连接；（3）数据专线的带宽不得低于20M。
二、扬尘噪声污染在线监测系统技术要求1.技术要求2.安装要求（1）安装数量。
主要出入口和施工现场车辆出入口至少设置1个监测点;主作业面及扬尘隐患较大区域附近应设置1个监测点。
颗粒物采样口高度一般应设在距地面3.5m±0.5m。
安装数量及位置应确保监测设备监测数值能客观反映施工现场实情。
（2）在线监测设备的选用和选址。
上海市建筑施工颗粒物与噪声在线监测技术规范(试行)
JJG 846 计量检定规程—光散射式数字粉尘测试仪
HJ 653 HJ 655 HJ 664
环境空气颗粒物（PM10和PM2.5）连续自动监测系统技术要求及检测方法 环境空气颗粒物（PM10和PM2.5）连续自动监测系统安装和验收技术规范 环境空气质量监测点位布设技术规范（试行）
HJ/T 212 污染源在线自动监控（监测）系统数据传输标准
4.2 系统技术指标 4.2.1 颗粒物在线监测应采用基于连续自动监测技术的颗粒物在线监测仪，其技术性能指标应符合表 1 的要求。
2
表 1 颗粒物在线监测仪技术指标
名称
指标
技术要求
监测方式
连续自动监测
颗粒物监测仪
监测方法 测量量程 时间分辨率
流量漂移
与参比方 法比较
单组样品相对误差 平均相对误差 相关系数
5 监测点位与设备安装
5.1 点位设置要求 5.1.1 建筑施工在线监测系统监测点位选址应符合下列要求：
a) 应设置于建筑工地施工区域围栏安全范围内，且可直接监控工地现场主要施工活动的区域。 b) 设置1个监测点位的，应设置在施工车辆的主出入口；设置2个及以上点位的，宜选择在主要的 施工车辆出入口，其中至少一个监测点应设置在施工车辆的主出入口。 c) 当与其他建筑工地相邻时，应避免在相邻边界处设置监测点。 d) 监测点的位置不宜轻易变动，以保证监测的连续性和数据的可比性。 e) 在监测点周围，不应有非施工作业的高大建筑物、树木或其他障碍物阻碍环境空气的流通。从
3.5 噪声敏感建筑物 指医院、学校、机关、科研单位和住宅等需要保持安静的建筑物。
3.6 颗粒物 PM--是指建筑施工作业排放产生的颗粒物（Particulate Matter），简称PM。
杭州施工工地扬尘控制标准
杭州施工工地扬尘控制标准在杭州市，施工工地的扬尘控制标准是由浙江省住房和城乡建设厅制定的《建设工程施工扬尘控制技术标准》（DB33/T1203-2020）进行规定的。
这份标准自2020年10月1日起正式施行，由浙江省工程建设管理有限公司负责具体技术内容的解释。
这份技术标准明确了对建设工地、堆场、矿山等扬尘污染主要排放源的扬尘排放管理要求，包括相关项目的环境影响评价、环境保护设施设计与实施的大气污染物排放管理要求。
除了这些，该标准还提出了一些具体的施工扬尘控制措施。
例如，当建筑工程停工满1个月未进行建设施工的，建设单位应当对工地内的裸露地面采取硬化、覆盖等防止扬尘污染的措施。
如果建设单位在拆迁完毕后6个月内不能开工建设的，应当对拆迁地块实施临时绿化。
此外，杭州市还明确扬尘控制“8个100%”标准，增加了“土方开挖100%湿法作业”的要求。
同时，针对工地文明施工扬尘管控的突出问题和薄弱环节，出台了杭州市建设工程“控尘十条”，对围挡高度、出入口保洁范围、桶罐封闭、湿法降尘等环节进行了细化。
杭州施工工地扬尘控制标准主要包括以下几点：1.围挡规范：工地四周应设置硬质围挡，高度不得低于2.5米。
按规定设置三分之一以上公益广告，并保持整洁。
2.场地硬化工地出入口、主要道路、材料堆放和加工场地应硬化，并保持平整，排水畅通。
3.裸土覆盖：非施工作业的裸露地面、空置24小时以上的土方应覆盖或绿化。
易扬尘建筑材料应覆盖。
4.车辆冲洗设施：工地应设置车辆冲洗设施，土方开挖阶段增设车辆自动冲洗装置。
运输车辆冲净且密闭后方可出场。
5.废水沉淀：工地应设置三级沉淀池，地表收集水、深井降水、洗车废水等经沉淀符合相应标准后，方能外排。
6.湿法降尘：土方开挖、现场破拆、切割作业时采取洒水、喷淋、雾炮等降尘措施。
7.监控系统：符合条件的建筑工程安装、运行物联网可视化监控系统和扬尘在线监测系统。
此外，还有一些关于施工现场的具体要求：1.砂浆桶、水泥桶四周及顶部应封闭，并保持清洁。
在安装TSP在线监测仪时需要注意以下几点
在安装TSP在线监测仪时需要注意以下几点首先TSP，即总悬浮微粒，又称总悬浮颗粒物。
指用标准大容量颗粒手记器在滤膜上收集到的颗粒物的总质量，有人为源和自然源之分，人为源紧要是燃煤、燃油、工业生产过程等人为活动排放出来的；自然源紧要有土壤、扬尘、沙尘经风力的作用输送到空气中而形成的。
同时，TSP又被指代为PM100,指悬浮在空气中的空气动力学当量直径100m的颗粒物。
TSP、PM2.5、PM10等悬浮颗粒物，无论是对大气环境还是人体健康都有确定的损害，其中PM2.5对人体的损害更为直接。
气象和医学认为，由细颗粒物造成的阴霾天气对人体健康的危害甚至要比沙尘暴更大。
TSP在线监测仪的作用是检测大气中的悬浮颗粒物（TSP）以及其他有害物质，并通过远程传输实现数据的实时监控和管理。
通常由多个组件构成，包含感知层、预处理系统、数据手记与传输系统、后台数据处理系统以及信息监控管理平台。
这些组件共同工作，能够供应准确的空气质量数据，帮忙环境监测机构和政府部门评估和管理空气质量。
TSP监测仪能够对大气中的总悬浮颗粒物、二氧化硫、氮氧化物、一氧化碳、氯气等污染物进行连续监测。
这些颗粒物和气体对人体健康和环境都可能造成负面影响，因此，通过监测它们的浓度更改，可以及时了解空气质量情形，为环境保护和管理供应科学依据。
TSP监测仪通常具备数据远程传输功能，它们可以通过无线DTU将收集到的数据发送到监控中心或云端平台，方便相关部门进行远程管理和数据分析。
在安装TSP在线监测仪时需要注意以下几点：1.选择适当的安装位置：确保安装饰有充分厚度的水泥硬化地或做好预埋件，并供应稳定的电源供应。
2.考虑四周环境的影响：躲避外部风力对监测结果产生影响，并确保监测点位具有代表性。
3.保证设备的稳定和精准：设备应垂直安装，且结构稳固，以取得准确的监测数据。
4.整合其他监测指标：可集成PM2.5、PM10、温度、湿度、大气压、风速、风向、噪声等指标的监测，以全面评估空气质量。
