游泳池水处理设计方案
游泳池水循环及处理方案
目录摘要 (Ⅰ)Abstract (Ⅱ)第1 章概述 (6)第2 章池体设计 (8)2.1 标准游泳池的设计规范 (8)2.2 水质 (8)2.3 水温 (10)2.4 水源 (10)2.5 学校游泳馆的池体设计及主要设计参数 (11)第3 章游泳池的水循环系统的选择 (12)3.1 游泳池的池水循环系统 (12)3.2 游泳池池水循环 (13)3.2.1 循环周期 (13)3.2.2 循环流量 (13)3.2.3 循环水泵的选择 (14)3.2.4 循环管道 (15)3.2.5 平衡水池和均衡水池 (16)3.2.6 补水和充水 (17)3.2.7 池底布水口计算 (18)3.3 游泳池水的加热 (18)3.3.1 加热方式和加热时间 (18)3.3.2 热量计算 (18)3.3.3 加热设备 (20)第4 章设备介绍 (22)4.1 过滤设备介绍 (22)4.1.1 毛发过滤器 (22)4.1.2 过滤器 (22)4.1.3 过滤器反冲洗 (24)4.1.4 计量泵、人工可调计量装置、溶解槽、溶液槽和管道244.1.5 东北某大学游泳馆过滤设备的选择 (24)4.2 消毒设备以及消毒剂的介绍 (25)4.2.1 如何选用消毒剂 (25)4.2.2 臭氧消毒 (26)4.2.3 氯消毒 (29)54.2.4 瓶装氯气消毒 (29)4.2.5 氯片消毒 (30)4.3 池水加药的介绍 (30)4.3.1 一般规定 (30)4.3.2 投加方式和投加量 (30)4.3.3 投加装置和管材 (31)4.3.4 水质平衡 (31)4.3.5 某大学游泳馆的消毒 (32)第1章项目概述东北某大学位于松花江畔，地理条件优美，该学校所处地属温带湿润气候，年平均气温2 摄氏度，最高气温31 摄氏度，最低气温零下25摄氏度，最高月平均气温29.2 摄氏度，最低月平均气温零下19 摄氏度。
日照时速1250 小时，无霜期150 天左右，有暴雪冰雹、暴雨、干旱等灾害气候影响。
毕业设计(论文)-游泳池水处理系统[管理资料]
![毕业设计(论文)-游泳池水处理系统[管理资料]](https://img.taocdn.com/s3/m/1d106cbde518964bce847ce7.png)
随着生活水平的不断提高，大众在运动方面的重视程度也在不断增加。
游泳作为一项对身体多项机能都能进行有效锻炼的运动，正受到大众的广泛追捧。
目前国内大部分的游泳池的水质卫生和水处理技术还不够完善，部分技术水平还比较落后，但近几年游泳池的设计已经开始摆脱原来的传统方式，开始借鉴国外的先进经验，设计更新颖，使得这项运动变得更加具有生命力和吸引力。
现代游泳池的水处理系统与自来水厂的水处理系统相类似，通过水泵将水抽离出来进行水质检测、温度检测、含氯量的检测等，之后对不达标的池水进行物理和化学等方式的处理，最后将处理合格的水灌入游泳池。
PLC作为目前工业上广泛运用的可编程控制器，可以对游泳池的水处理系统进行控制，实现自动化。
在人们日益重视自身健康的今天，游泳池的水质安全正在成为关注的重点，这就给水处理系统提出了重大的考验，也促使水处理系统必须不断地完善和发展。
通过借鉴国外先进的游泳池水处理系统的经验，同时结合国内实际情况，在原来的水处理系统上做了一些完善。
在物质文化不断丰富的今天，游泳正成为人们日常生活中一项十分重要的体育运动。
尤其是在夏季，游泳馆经常爆满，这对游泳馆的水质安全提出了不小的考验，游泳池水处理技术的重要性得到了越来越多人的关注与重视，这也要求水处理技术要不断的完善和发展才能满足人们对游泳馆水质提出的更高要求。
下面就介绍一下国内外在水处理方面的工艺流程和技术。
为了节约水资源，保护水资源保证水质安全及卫生指标，大部分的游泳池采用循环净化的给水方式。
但因为我国游泳场馆的发展历史相对较晚，游泳池的实际运行与规范设计存在很大的差异，另外在实际的运行管理中，一般的游泳馆缺少专业的技术人员，由于种种原因造成较大的热耗、水耗以及电耗等资源浪费的现象，这些不必要的浪费给经营管理带来了一定的负担。
通过对现有设备下游泳池水处理系统的研究，对进一步完善节水、节能，降低运行成本等方面有着突出的经济意义，并由此总结出一些实践经验，通过合理的理论分析，提出关于游泳池水处理的优化设计方案。
游泳池水处理的5个步骤
游泳池水处理的5个步骤
水质处理方法如下：
1、灭藻杀菌
新上的水池需要先购买硫酸铜除藻剂，大概投放比例1000立方投放6斤左右，大概就是一小包，500平方的水池，大概就是半包，自已掌握这个量，把除藻剂倒入砂缸过滤器中搅拌均匀，清洗后流入水池，发现水浑浊后就投放一次，一个月两次。
2、杀菌、消毒
投放灭藻剂后，过约2小时，投放三氯异氰尿酸粉进行杀菌消毒，约1000立方水投放2千克。
每天上午投放一次。
3、酸碱度PH调节剂
水池使用一段时间后，水池水质的PH值就不平衡，需要投放氢氧化钠调节水池PH值，用PH测试剂测试，数值为7.5为酸碱度平衡，检测到PH值大于或者小于7.5的时候使用。
4、投放沉淀剂
水池用久以后，水逐渐浑浊，这时候需要使用聚合氯化铝来进行脏污物质沉淀，平均1000立方水投放8公斤的剂量。
同样用水过滤器冲洗后，换水2小时后，让水池充分伴均匀，并沉淀一个晚上。
5、吸污机吸污
吸污则需要选择一款好的吸污机就行。

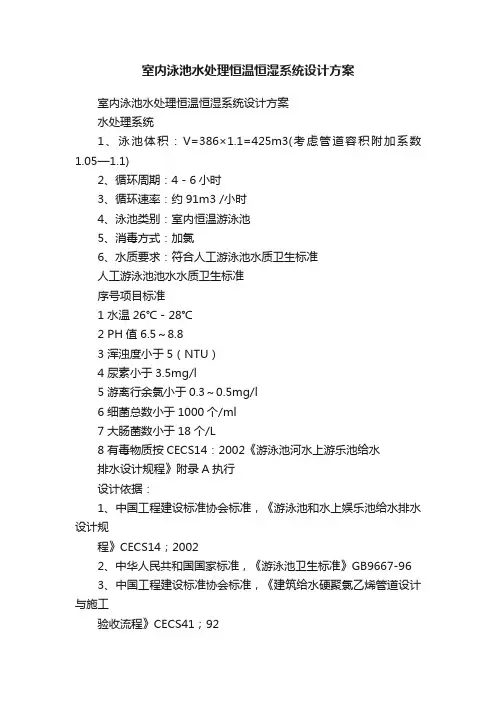

室内泳池水处理恒温恒湿系统设计方案
室内泳池水处理恒温恒湿系统设计方案室内泳池水处理恒温恒湿系统设计方案水处理系统1、泳池体积：V=386×1.1=425m3(考虑管道容积附加系数1.05—1.1)2、循环周期：4－6小时3、循环速率：约91m3 /小时4、泳池类别：室内恒温游泳池5、消毒方式：加氯6、水质要求：符合人工游泳池水质卫生标准人工游泳池池水水质卫生标准序号项目标准1 水温26℃－28℃2 PH值 6.5～8.83 浑浊度小于5（NTU）4 尿素小于3.5mg/l5 游离行余氯小于0.3～0.5mg/l6 细菌总数小于1000个/ml7 大肠菌数小于18个/L8 有毒物质按CECS14：2002《游泳池河水上游乐池给水排水设计规程》附录A执行设计依据：1、中国工程建设标准协会标准，《游泳池和水上娱乐池给水排水设计规程》CECS14；20022、中华人民共和国国家标准，《游泳池卫生标准》GB9667-963、中国工程建设标准协会标准，《建筑给水硬聚氯乙烯管道设计与施工验收流程》CECS41；924、甲方要求主要系统设计说明1、水质循环过滤系统2、水质消毒系统3、池体消毒系统4、泳池溢流系统5、水下照明系统主要设备材料清单见附件。
供热系统游泳馆高度: 5.0m泳池平均深度：1.4m泳池面积：252m2泳池容积: 386m3泳池周边地热面积：425m2补充水设计温度(按重庆冬天最低设计温度)t b=70C游泳池池水设计温度：t r=270C每天补充水量：按照要求补充水量占池水容积的10-15%,按10%计水池表面风速：室内一般为0.2-0.5m/s,按0.5m/s计空气相对湿度：50%初始加热时间: 24h当地大气压：730mmHg室外设计气温：t外=40C游泳馆室内采暖设计气温：t外=280C维护结构面积：F外墙＝105, F内墙＝245，F玻＝167，F顶＝706淋浴热水喷头数量：13个负荷汇总表：项目所需热负荷备注泳池初始加热系统38.4万Kcal/h 初始加热时间：24小时泳池恒温系统11.25万Kcal/h游泳馆采暖系统11.6万Kcal/h卫生热水系统10.3万Kcal/h 淋浴热水龙头供热总负荷取40万kcal/h，按两台20万kcal/h常压热水锅炉设计，采暖采用地板采暖补充采暖热量，室内采暖温度280C-300C；卫生热水采用半容积式热交换器，炭钢衬铜，内置浮动铜盘管；泳池初始加热采用不锈钢板式换热器，热媒泵采用威乐水泵，变频控制。

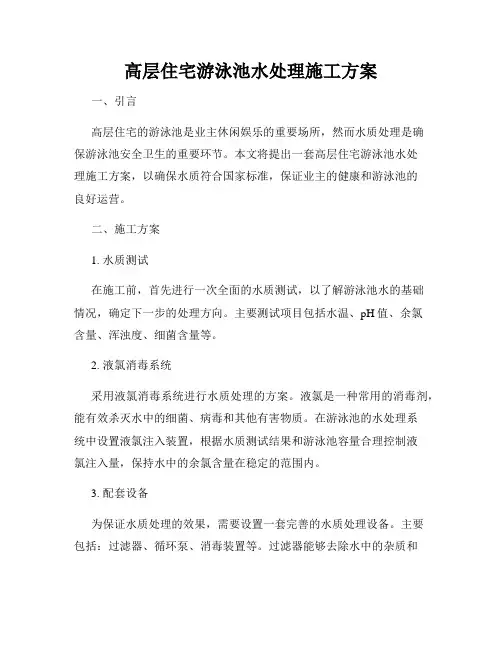

高层住宅游泳池水处理施工方案
高层住宅游泳池水处理施工方案一、引言高层住宅的游泳池是业主休闲娱乐的重要场所，然而水质处理是确保游泳池安全卫生的重要环节。
本文将提出一套高层住宅游泳池水处理施工方案，以确保水质符合国家标准，保证业主的健康和游泳池的良好运营。
二、施工方案1. 水质测试在施工前，首先进行一次全面的水质测试，以了解游泳池水的基础情况，确定下一步的处理方向。
主要测试项目包括水温、pH值、余氯含量、浑浊度、细菌含量等。
2. 液氯消毒系统采用液氯消毒系统进行水质处理的方案。
液氯是一种常用的消毒剂，能有效杀灭水中的细菌、病毒和其他有害物质。
在游泳池的水处理系统中设置液氯注入装置，根据水质测试结果和游泳池容量合理控制液氯注入量，保持水中的余氯含量在稳定的范围内。
3. 配套设备为保证水质处理的效果，需要设置一套完善的水质处理设备。
主要包括：过滤器、循环泵、消毒装置等。
过滤器能够去除水中的杂质和悬浮物，保持水质清澈透明；循环泵能够保证水体的流动，防止水质死水；消毒装置能够对水进行消毒处理，确保水质符合标准。
4. 定期维护游泳池水质的处理需要定期进行检查和维护。
每天对游泳池水质进行简要的检测，保证水质在正常范围内。
每周进行一次详细的水质测试，根据测试结果进行相应的调整和处理。
另外，定期对水质处理设备进行维护，保持其正常运行。
5. 人员培训在施工完成后，需要针对游泳池水质处理进行专门的人员培训。
培训内容包括水质测试方法、消毒剂使用和安全注意事项等。
培训使工作人员能够熟练掌握水质处理的方法和操作技巧，提高整个水质处理工作的效率和质量。
三、效果评估在使用一段时间后，需要对水质处理的效果进行评估。
通过定期的水质测试，了解游泳池水质的变化情况，根据测试结果调整处理方案，确保水质一直符合标准。
同时，可以收集业主的意见和建议，以进一步改善游泳池的水质安全和舒适度。
四、总结通过上述高层住宅游泳池水处理施工方案，我们能够保证游泳池水质的安全卫生，并满足国家标准。
整体泳池处理工程设计方案
整体泳池处理工程设计方案一、项目概述本项目为整体泳池处理工程，主要包括泳池给水排水系统、泳池水处理系统、泳池辅助设施等。
泳池位于上海市嘉定区南翔镇JDC2-0203单元13-02、16-01地块新建住宅项目中，用地面积为61152.00平方米。
本项目旨在为用户提供一个安全、舒适、环保的游泳环境。
二、设计原则1. 符合国家及行业相关标准，确保泳池设施的安全性、可靠性和环保性。
2. 充分考虑泳池使用功能和周边环境，提高泳池的整体品质。
3. 采用先进的水处理技术，确保泳池水质达到卫生标准。
4. 节能环保，降低运行成本。
三、设计内容1. 泳池给水排水系统（1）给水系统：采用地下水源，通过水泵房内的水泵将水源输送到泳池。
（2）排水系统：泳池排水通过排水管道汇集至排水井，再通过水泵房内的水泵排至附近污水管网。
2. 泳池水处理系统（1）过滤系统：采用UPVC材质的过滤管道，配备高效过滤器，确保泳池水质清澈。
（2）消毒系统：采用氯消毒方式，通过计量泵投加氯气，保持泳池水质卫生。
（3）水温调节系统：根据泳池使用需求，采用太阳能加热系统或电加热系统，确保泳池水温适宜。
（4）水质监测系统：实时监测泳池水质指标，包括PH值、余氯、浊度等，确保水质达到卫生标准。
3. 泳池辅助设施（1）更衣室、淋浴间：提供给用户方便的更衣和淋浴设施。
（2）休息区：设置舒适的休息区域，供用户在泳池使用过程中休息。
（3）救生员观察台：配备救生员观察台，确保泳池安全。
（4）泳池照明系统：采用节能环保的照明设备，满足泳池照明需求。
四、施工及验收1. 施工过程中，严格遵循国家及行业相关标准，确保施工质量。
2. 施工完成后，进行验收，包括泳池设施的安全性、可靠性和环保性等方面的检查。
3. 验收合格后，交付使用。
五、运行维护1. 定期对泳池设施进行检查、维护，确保泳池设施的正常运行。
2. 定期对泳池水质进行监测、处理，确保泳池水质达到卫生标准。
3. 对泳池设施进行定期清洁、消毒，提高泳池的使用寿命。
泳池水处理方案
泳池水处理方案咱要是想让泳池的水干净又清爽，那可得好好规划一下处理方案呢。
一、初步清理。
1. 捞杂物。
咱得先把泳池表面那些一眼就能看到的脏东西弄走呀，就像什么树叶啦、头发啦，还有那些不知道为啥就出现在池子里的小垃圾。
拿个长柄的捞网，就像渔夫捞鱼一样，在池子里慢悠悠地划拉，把这些浮在水上的杂物都捞干净。
这就好比给泳池先洗个脸，把表面的脏东西擦去。
2. 吸尘。
光捞表面可不够，池底也有不少灰尘和小颗粒呢。
这时候就得用上泳池专用的吸尘器啦。
它就像一个勤劳的小清洁工，沿着池底的每个角落慢慢走，把那些沉淀在下面的脏东西都吸走。
这一步做完，泳池看起来就已经干净不少啦。
二、水质调节。
1. 测酸碱度（pH值）这个pH值可重要啦，就像人的身体需要平衡一样，泳池的水也得酸碱度合适。
拿个pH测试盒或者pH测试仪，就像医生给人量体温一样，测一测泳池水的pH值。
如果pH值太低，水就会偏酸，可能会刺激人的眼睛和皮肤；要是pH值太高呢，水就偏碱，也会让水变得浑浊，还影响消毒效果。
一般来说，泳池水的pH值在7.2 7.8之间就挺合适的。
如果不合适，咱就得加东西来调节。
2. 调节酸碱度。
要是pH值低了，就加点苏打粉（碳酸钠），就像给泳池水吃点小药丸让它变得健康一点。
如果pH值高了，就可以用稀盐酸来调节。
不过加这些东西的时候可得小心哦，就像做菜放盐一样，一点点加，边加边测，直到pH值达到合适的范围。
3. 消毒。
消毒就像给泳池水请了个保镖，把那些有害的细菌和微生物都赶走。
常见的消毒剂就是氯啦，有液氯、片氯或者三氯异氰尿酸这些。
按照泳池的水量，算出需要加多少消毒剂，然后均匀地撒在泳池里。
不过可别加太多啦，太多氯会让水有一股刺鼻的味道，就像在游泳池里闻到了漂白水味儿，那可不好受。
而且氯加多了对人的皮肤和头发也不好呢。
三、循环过滤。
1. 过滤系统。
泳池得有个好的过滤系统，就像人的肾脏一样，把水里的脏东西过滤掉。
砂缸过滤器就很不错，水从砂缸里过一遍，那些小颗粒就被沙子挡住了。
游泳池水处理技术讲解
泳池水处理技术讲解一、项目概况游泳池池水体积：252.84m²；循环时间：4h；过滤速度≤25m/h。
二、系统设计2.1循环系统游泳池过滤方式采用逆流式循环过滤方式,全部循环水量由设在池壁溢流沟内的溢流回水口进入池水净化系统,经过净化(过滤、加热和消毒)后由设置于池底的给水口送回池内继续使用的水流方式。
2.2过滤设备(1)池水净化过滤系统采用石英砂过滤砂缸;过滤器过滤罐体配有压力表,当罐内的压力比高出设定数值时,开启反冲洗阀门从均衡水箱吸水进行反冲洗,并将砂层的污物排走。
(2)过滤砂缸采用自动反冲洗设备,当压力探测器达到峰值时,开始自动反冲洗强度为12-15L/S·m²。
2.3消毒系统(1)泳游泳池采用分流量臭氧消毒系统为主,次氯酸钠溶液投加消毒剂为辅的消毒系统。
(2)臭氧投加量:0.4-0.6mg/L/hr;接触时间:4分钟;Ct>1.6;臭氧投加量30g/h。
接触塔罐体为316L不锈钢,内涂防腐层。
2.4投药系统(1)泳池絮凝剂:采用聚合氯化铝,促进水中杂质沉降,提高过滤效果,设计投加量为1-5mg/L。
(2)泳池消毒剂:采用次氯酸钠溶液,杀灭水中细菌,保持水中余氯含量,设计投加量为1-3mg/L。
(3)泳池酸碱剂:采用碳酸氢钠溶液调整泳池池水中的酸碱性,间断投加,使池水的PH值保持再7.2~7.8的范围内。
2.5监测系统(1)长效消毒剂采用成品次氯酸钠溶液,使用水质监测仪自动控制次氯酸钠溶液的投加量,使泳池池水的游离性余氯含量在0.3mg/L-1.0mg/L,使用水质监测仪自动调整PH值调整剂投加量,使泳池池水PH值保持在7.2-7.8的范围内。
及CL离子监测(2)使用水质监测仪自动调整PH值调整剂投加量,使泳池池水PH 值保持在7.2-7.8的范围内.。
2.6加热系统(1)补水水温15℃,泳池设计温度未28℃,初次加热36H,共计热负荷未164kw,故此使用2台91kw空气源热泵。
泳池水处理施工方案范本
泳池水处理施工方案范本1. 引言本文档旨在提供一份泳池水处理施工方案范本，用于指导泳池水处理工程的实施。
这个方案将包括泳池水的净化、消毒、循环和监控等方面的内容，以确保泳池水质清洁、安全、健康。
2. 工程概述本工程的目标是设计一套高效可靠的泳池水处理系统，确保泳池水质符合相关卫生标准，同时提供良好的用户体验。
3. 设计方案3.1 净化系统净化系统是用来去除水中的悬浮物、杂质和有机物质的关键环节。
常见的净化系统包括过滤器和化学物质处理。
具体的设计方案如下：•过滤器：采用高效过滤器，选用合适的过滤介质（如砂、碳或陶瓷），以去除水中的悬浮物和杂质。
•化学物质处理：在过滤器后添加适量的消毒剂或氧化剂，以去除有机物质和抑制微生物的生长。
3.2 消毒系统消毒系统是保持泳池水质安全、卫生的关键。
常见的消毒方式包括氯消毒、臭氧消毒等。
具体的设计方案如下：•氯消毒：采用合适的氯化剂，按照规定的剂量进行投放，以杀灭水中的细菌、病毒和其他微生物。
•臭氧消毒：通过臭氧发生器产生臭氧气体，将其注入泳池水中，以杀灭水中的细菌、病毒和其他微生物。
3.3 循环系统循环系统是保持泳池水质清洁、澄清的关键。
循环系统通常包括水泵、管道和喷嘴等组件。
具体的设计方案如下：•水泵：选择合适功率的水泵，保证足够的水流量和压力，以确保水体充分循环。
•管道：使用优质的管道材料，并根据实际需要进行布置，以保证水流畅通。
•喷嘴：合理设置喷嘴的位置和角度，以保证水流均匀分布，并提供良好的水流动感。
3.4 监控系统监控系统是对泳池水质进行实时监测和控制的关键。
常见的监控参数包括水温、PH值、余氯含量等。
具体的设计方案如下：•传感器：配置相应的传感器，实时监测泳池水温、PH值、余氯含量等关键参数。
•控制器：通过控制器，对监测到的数据进行处理和分析，并进行相应的调节控制，以确保水质稳定。
4. 施工进程本工程的施工进程包括设计、采购、安装、调试和验收等环节。
温泉水处理及SPA和泳池供水系统设计方案
温泉水处理及SPA和泳池供水系统设计方案一、方案概述知了谷SPA供水供热项目是一个包括室外泡池群、游泳池、别墅群的综合性给排水、供热及水处理系统工程.工程涉及面广,设备多,为便于描述,我们把项目化分为原水处理、恒压供水、SPA终端給排水、别墅群生活热水供应、游泳池循环过滤以及自动控制六部分进行说明.二、各部分组成及功能简述第一部分：原水处理原水处理包括原水的净化、输送、降温与存储1、原水净化、输送、存储原水采集于各天然温泉的汇流点,具有高温、高含沙量等特点,必须经过一系列的净化处理,才能供给泡池终端使用.原水处理工艺流程如下：图一：原水处理工艺流程图1.1旋流除沙旋流除沙是采用沙水比重不同进行分离的原理,一路是分离后的水输送到缓存水箱,一路是因重力下沉的沙.沉积沙需要定期进行人工清理.1.2板式换热降温85℃左右的原水经过旋流除沙器后,温度会降至80℃左右,仍远高于过滤、净化系统温度承受能力,必须采取强制降温处理.为保证温泉水的物理性质不发生改变,我们设计采用逆流板式换热装置,把80℃左右的温泉水强制降温到50℃左右的温泉水.强制降温后的温泉水,再经过软水器、石英砂过滤装罐、活性碳吸附罐、紫外线消毒器后,输送到主供水箱存储,为后续工艺使用.为节约冷水资源,我们采用游泳池存储的水做为热交换介质.另外,为别墅群集中供热的水箱的加热和恒温也采用板换产生的热量,具体工艺图入下图所示：图二：板式换热原理图注意：由于板式换热前无法加装软水处理装置〔软水器工作温度不能超过50℃〕,因此,板式换热无法避免的结垢会影响板换的工作效率.当板换后的温泉水温暖超过50℃以上时,系统将强制整个供水系统的运行.必须保证板换后的温泉水温度低于50℃,系统才能连续正常运行.第二部分：变频恒压输送原水经过净化工艺处理变成可使用的温泉水,进入主供水箱存储.主供水箱是为解决SPA用水高峰用水量不足而设计的具有一定存储能力的水箱.通过主供水箱进行存储及二次供水,为原水处理流量不足赢的处理的时间.1、主供管网恒压控制为保证供水终端用水需要,需要对供水管网进行恒压控制.图三：变频恒压供水原理图2、主供管网恒温为避免主供管网的水在长时间不使用变冷的情况,在主供管网的末端设计了回水温差控制,在主管网管道末端水温与主供水箱水温差5℃时,自动打开回水电磁阀,以维持整个管网的水温时刻控制在45℃左右.图四：主供水管网回水控制原理第三部分：SPAU终端给、排水及恒温控制知了谷SPA水疗池按功能分：普通泡池〔石灰岩池、红酒池、枯木池等〕、功能泡池〔旋涡池、瀑布池、溪流池、沸腾池等〕及特殊功能疗养〔能量环、巷道按摩、鱼疗池〕等.1、普通泡池1．1普通泡池的控制结构示意图图五：普通泡池给排水原理图1．2液位、温度控制工作原理在启用泡池时,主供电磁阀及恒温电磁阀自动打开,排水电磁阀关闭,泡池初次给水开始.到达高水位时,液位开关反馈信号给PLC控制系统,主供电磁阀及恒温电磁阀关闭,系统初次给水结束.当因人使用和蒸发带走水分,液位低于高水位时,主供电磁阀自动打开,补足液位.系统实时检测泡池温度,当泡池温度降低到设定温度以下时,恒温电磁阀打开,以补充新鲜温泉水.多余热水则由溢流口溢出.温度重回正常值后,恒温电磁阀自动关闭.1.3池底照明〔含系统所有水底灯的控制〕池底照明通过安装泡池侧面的水底灯实现,灯的控制通过触摸屏实现. 2、功能泡池1．1功能泡池的结构示意图图六：功能泡池给排水原理图2．2工作原理功能泡池的给水、排水、恒温及照明与普通泡池一致,只是增加了循环泵或风泵提供动力.循环泵或风泵使水或风具有一定的动能,并通过设计好的出水口或风口,或对人体产生按摩效果,或对人视觉产生冲击,或产生瀑布、溪流等场景.使人的身、心、神得到极大满足.以下是功能池中最常见的旋涡池、沸腾池、溪流池、瀑布池实景展示：旋涡池实景图沸腾池实景图溪流浴池实景图洞窟浴池实景图瀑布浴池实景图巷道按摩示意图3、特殊功能在本项目中,特殊功能指能量坊、海沙浴、鱼料池.特殊功能与普通泡池及功能泡池,在结构和功能有较大区别.泡池是人直接接触温泉水,利用温泉水的特性进行疗养.而特殊功能〔能量坊、海沙浴等〕是借助温泉的热能,利用管式换热原理,加热特定物质以实现能量转化,来对人进行物理疗养；鱼疗池更特殊,是在泡池中放入特种耐温鱼苗〔学名亲亲鱼〕,实现人鱼共浴.3．1能量坊能量坊由6把高级定作躺椅组成,分别以黄龙玉、玛瑙、翡翠做外贴面,通过内置专用耐高温水管,实现热量传递,达到理疗效果.能量坊的温度通过控制循环水泵的启停进行控制.温度低于设定值,自动启动循环泵,通过驱动缓存水箱中的高温水,流过高温水管,实现加热〔与地暖采暖原理一致〕3．2海沙浴海沙浴是利用地暖管采集主供水箱的热,对海沙进行加热,利用加温后的海沙实现对人体的疗养.海沙浴池实景图3．3鱼疗池鱼疗池是在普通泡池的基础上,增加了一台制氧泵及生化过滤箱〔自带紫外线消毒器〕.图七：鱼疗池给排水原理图第四部分：别墅群生活热水供应1、水源及存储方式别墅群生活用热水水源取自市政自来水管网,需要先存储后加温使用.2、加温及恒温控制加温与保温的热量取自温泉水降温板式换热产生的热量,通过控制系统使水箱水温保持在50℃左右.原理参见图二：板式换热原理图3、输送输送方式采用变频恒压输送方式.原理参见图三：变频恒压供水原理图第五部分：游泳池的给水、排水及循环过滤设计规范按照国家《游泳池给水排水工程技术手册》〔出版〕进行.游泳池的平面布置图如下：图八：游泳池平面布置图深水区：25*8*2〔长<m >*宽<m >*深<m >〕容积约：400m3浅水区〔含儿童戏耍池〕：25*4*1.5<儿童1.2>〔长<m >*宽<m >*深<m >〕容积约：140m3游泳池总容积为：540m31、水质要求：水质设计参数表序号项目国家标准设计标准1 水温23~30℃30℃±3℃2 PH值7.0~7.8 7.0~7.83 浑浊度≦5TNU ≦2TNU4 尿素≦3.5mg/L ≦3.5mg/L5 游离性余氯≦0.3~0.5mg/L ≦0.3~0.5mg/L6 细菌总数≦1000个/mL ≦200个/mL7 大肠杆菌数≦18个/L 每100mL不得检出2、池体主体结构池体主体结构采用负沿〔无边际〕设计：示意图如下：图九：负沿结构示意图负沿泳池实景效果如下:图十：负沿游泳池实景图2、初次充水及排水时间◆初次充水时间：≦48小时〔根据甲方实际水量可调整〕◆排空时间：≦4小时3、循环方式及循环时间循环过滤方式采用逆流式循环,通过均XX箱进行补充水.循环时间6小时.图十一：泳池循环过滤系统管路示意图4、水处理工艺◆使用自带毛发过滤器循环泵〔预过滤〕◆石英砂过滤〔主过滤〕◆絮凝剂投加装置〔辅助过滤〕◆紫外线消毒5、泳池的加热与恒温泳池初次加热及恒温所需热量来自与温泉水进行板式换热产生的热量,通过自动化控制系统维持水温在30℃左右.原理参见图二：板式换热原理图.6、池底照明游泳池的照明通过安装泳池侧面8只不锈钢专用水底灯实现,水底灯采用AC12V供电.通过安装于泳池侧面的水底灯实现照明.灯的安装位置参见图八：游泳池平面布置图三、主供水箱、缓存水箱容积、及别墅生活用热水水箱设计1、主供水箱、缓存水箱要设计主供水箱缓存水箱容积、及别墅生活用热水水箱,必须知道整个系统两个非常重要的参数：日最大用水量和每小时最大用水量.1.1日最大用水量估算及每小时最大用水量为节约资源,游泳池的水设计为循环使用,他的用水源来自市政自来水,在计算在日最大用水量和每小时最大用水量不考虑.日最大用水量由四部分组成：V1:所有泡池的初次给水V2:补充泡池因蒸发和人体带走损失的水V3:维持泡池恒温需要的补充水V4：别墅泡池及生活用水V0：总的用水量V0=V1+V2+V3+V4根据统计计算,所有室外泡池的容积和为V1=110立方；V2:按经验公式,补充水按泡池容积6%进行补充V2=V1*6%=6.6立方V3:采用热量平衡原则进行计算.新温泉水按48℃〔主供水箱水温设计为50℃〕,泡池恒温按42℃进行估算.第1步:：计算维持泡池恒温〔42℃〕所需的热量Q1第2步：根据热量平衡原则,按新鲜温泉水温度从50℃降低到42℃,需要的补充比.第1部分：恒温所需热量Q1Q1=1.2*∑*<1.163*V*<0.0174*VF+0.0229>*<PB-PA>*760*F/B>∑:所有泡池该值的总和Q1=1039225KJ/HQ2=水的密度*水的比热*〔新鲜温泉水温度〔50℃-泡池使用温度42℃〕*补充水总的容积利用Q1=Q2,可以解算出总的补充水量：V3=31立方V4:别墅群泡池及生活用水别墅群共有9个别墅,由目前没有泡池的具体尺寸,因此,按每个泡池6立方的用水量进性估计,合计45立方,再考虑恒温及散热,V4取55立方. V0=V1+V2+V3+V4=110+6.6+31+55=203立方.日最大用水量：203立方1.2每小时最大用水量由于SPA泡池的使用特点,在泡池初次给水时需要在1个小时内把所有泡池注满,因此小时最大用水量按203立方计算.根据知了谷用水特点,取个不均衡使用系数0.7则每小时最大用水量为:203*0.8=142立方.1.3主供水箱及缓存水箱容积确定结合日最大用水量和每小时最大用水量的计算,主供水箱设计为120立方,缓存水箱设计为30立方,可满足知了谷高峰用水需求.水箱的长、宽、高尺寸根据实际机房尺寸待定.1.4水箱制作工艺主供水箱和缓存水箱均采用混泥土浇灌,做防水处理.并设置自然溢流口.整个水箱部做保温.2、别墅群生活用热水水箱设计2.1最大日用水量及每小时最大用水量知了谷有9栋别墅,按每个别墅最大日用水0.8方来计算的话,水箱设计必须大于7.2立方.由于供热水箱主要为宾客淋浴用水,每小时最大用水量也按7.2立方进行计算.因此供热水箱按10立方进行设计.2.2供热水箱制作供热水箱采用不锈钢制作,外加保温层和溢流口.水箱的长、宽、高尺寸暂不定.四、水处理设备粗选型1、水处理、净化、消毒设备水处理设备按使用部位和功能进行1．1旋流除沙器厂家：国产使用工艺：原水净化处理旋流除沙器选用国产XY-40/25每小时处理流量：40~80T技术参数：①进水浊度≦320度②出水浊度≦10度③进水压力≧0.4MP④压力损失0.028MP⑤除砂直径：＞0.8毫米1．2不锈钢石英砂过滤罐厂家：国产使用工艺：游泳池净化处理技术参数：1．3不锈钢活性碳吸附罐数量：1台使用部位：缓存水箱到主供水箱的管道过滤技术参数：1．4玻璃纤维石英砂过滤罐〔WLBCG1000〕厂家：威浪仕使用工艺：原水净化处理主要技术参数：◆进出口管径：2.0〔inch〕◆过滤面积：0.79<m2>◆流量：35m3/h◆装砂量:712kg1．5软水处理器厂家：源莱使用工艺：原水净化处理技术参数：1．6板式换热器厂家：XX热合使用工艺：原水净化处理技术参数：2、水循环设备2．1耐高温管道立式离心泵〔3KW〕厂家：XX凯泉使用工艺：原水净化处理技术参数：2．2高温管道立式离心泵〔1.1KW〕数厂家：XX凯泉使用工艺：原水净化处理技术参数：2．2变频增压泵〔11KW〕厂家：XX凯泉使用工艺：主供管网恒压供水变频增压泵〔11KW〕厂家：XX凯泉数量：2台使用工艺：别墅供热管网恒压供水2．3循环过滤泵2.2KW〔自带毛发过滤器〕厂家：威浪仕使用工艺：泳池循环过滤用3台使用工艺：泡池循环过滤用8台2．4潜污泵900W厂家：乐泰泵业使用工艺：瀑布与叠水3、水底照明设备厂家：美国滨特尔供电电压：AC12V,自带温度保护功能.选用美国滨特尔水底灯,.4、水温、水液位检测设备◆温度控制器:厂家：日本OMRON技术参数：AC220V供电,自带RS485通讯模块.传感器输入：PT100可实现远程与PLC进行读写控制.使用地点：所有室外需要恒温控制的泡池和测温点.◆温度传感器:厂家：赛亿凌技术参数：不锈钢外壳封装传感器类型：PT100使用地点：所有室外需要恒温控制的泡池和测温点.◆不锈钢浮球液位开关厂家：赛亿凌使用地点：所有室外需要液位控制的泡池.5、阀门及管道、管件◆电动3通阀厂家：XX上晋使用地点：板换工艺◆电磁阀厂家：XX上晋使用地点：泡池给、排水控制◆涡杆碟阀厂家：XX三厘使用地点：泳池给、排水控制◆手动碟阀厂家：XX三厘泡池给排水控制◆热力管道〔国产〕◆冷水管道〔华亚〕五、自动监控系统自动监控系统由动力配电柜和PLC控制柜两面柜组成,实现整个系统流量、温度、液位、压力的协调运行.图十二：温度器读写控制示意图主要元件选型1、触摸屏选用日本OMRONNP7英寸彩色触摸屏2、PLC选用日本OMRON CP1L小型PLC3、变频器选用国产海利普水泵专用变频器4、其他低压电气元件配电部分选用TE公司产品,其他器件选用国产优质产品.5、实现功能◆泡池组横温控制；◆泡池给排水远程控制；◆供水管网自动变频恒压控制；◆水底灯组远程控制；◆游泳池循环过滤时钟控制；◆所有电器执行部件集中监控；。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一、概述A、企业简介B、营业执照C、ISO认证二、工程概况三、设计参数、依据、范围及原则1、设计参数2、设计依据3、设计范围4、设计原则四、游泳池水污染源分析五、工艺设计1、工艺流程示意图2、工艺流程说明六、系统工艺流程设计的特点1、逆流式水循环设计2、工艺处理设备的选择七、产品选型计算书八、产品适用性及可靠性说明九、日常运行方案十、游泳池循环水过滤系统设备清单及报价附：工艺流程图机房平面布置图一、概述随着人民生活水平的提高和体育健身事业的发展以及高档住宅小区和宾馆的建设，游泳池(馆)已成为人民文化生活和城市建设的重要组成部分。
为节约用水，保证泳池水质符合国家卫生标准，保证游泳爱好者的身心健康，设置游泳池循环水处理设备已被列入游泳池(馆)建设的必备项目。
我公司本着投资少、保质量、讲信誉的原则，设计了游泳池水处理工艺。
水质达到国家颁布的《游泳池场所卫生标准》。
我国过去游泳池循环水设备一般采用国产钢制过滤器，设备体积大、设计流量小、占地面积大、防腐性能差、成本高、进出水管采用钢管、因加氯腐蚀生锈，池水被锈水污染，反冲洗时间长，浪费水源。
由于以上缺点，为此我公司引进了国外先进的游泳池循环水处理设备。
二、工程概况技术文件完全按业主要求编制，重点体现了以下几点技术要求：1、本游泳池的数量、布置和使用功能要求：本游泳池为非标准室内恒温游泳池。
2、游泳池水处理系统工艺和设备材料的要求：2.1、循环方式：池水均采用逆流式循环布水方式，全部循环水量由池壁送入池中，由游泳池周边或两侧边的上缘溢流回水的方式。
池水初次给水、补水均采用市政自来水，补水可利用均衡池的液位控制进行自动补水。
2.2、循环水泵2.2.1、循环水泵采用澳洲“雷达”牌产品。
2.2.2、循环水泵为共轴式端离心泵，涡型石墨壳体、不锈钢轴、机械密封，转速为1450rpm。
2.2.3、水泵的流量不得小于池水净化循环流量，水泵的扬程不得小于用水设施的几何高度和管道（管件、阀门、毛发聚集器等）、设备（过滤器等）、附配件（给水口、回水口）等水头损失流出水头之和。
2.2.4、循环水泵设3台水泵，3台同时运行。
2.2.5、循环水泵设在地下室，成自灌式。
2.2.6、循环水泵的进水前端均配置毛发聚集器，进出口两端均设有阀门控制和隔震软接头，水泵的出水端均设置压力表和缓闭式静音止回阀。
2.3、过滤器：2.3.1、过滤系统的过滤器采用压力过滤器，压力过滤器罐体承受的压力可超过0.45MPa。
2.3.2、过滤器材质为FRP。
2.3.3、过滤器过滤速度小于45m/h，过滤器均采用池水进行反冲洗。
2.4、系统管道：2.4.1、循环给水管内的水流速度不得超过 2.0m/s；循环回水管的水流速度宜为0.7-1.0m/s。
2.4.2、循环水泵的进水管水流速度宜采用 1.0-1.2m/s，出水管内的水流速度宜采用1.5-2.0m/s。
2.4.3、循环水管道的材质采用UPVC塑料管，其工作压力1.0MPa。
2.5、水质检测和加药系统控制：2.5.1、水质检测仪选用美国“卫星”，原产地原品牌原装进口。
2.5.2、水质检测和各种药剂的投加系统的运行，均与循环水泵的运行停止设置连锁，并设有现场手动控制。
2.5.3、加药系统采用计量泵湿式投加方式，计量泵为美国“蓝白”产品。
2.5.4、水质检测仪，具有监测、显示、控制和记录下列项目：a 池水的PH值、余氯量。
b 混凝剂、PH调整剂、消毒剂等溶液的液位。
2.6、控制要求：2.6.1、根据PH值传感信号，应能准确调整PH值调整剂的投加量。
2.6.2、根据余氯量传感器信号，应能准确调整消毒剂的投加量。
2.7、游泳池水加热恒温系统：2.7.1、板式热交换器选用澳大利亚“WATERCO”品牌。
材质不锈钢，连接型号为LLC400，2套。
温控系统选用苏州“天和”品牌。
2.7.2、每套加热器均配有进口比例式温度控制阀门。
3、经过上述处理后，游泳池的池水水质符合国家关于人工游泳池池水水质现行卫生标准的规定。
4、泳池系统具备的基本功能如下：4.1、循环过滤功能；4.2、水温自动调节功能；4.3、自动投药功能。
4.4、自动补水功能。
5、我公司承诺所供泳池设备均按规定程序批准的图纸和技术文件供货、安装和调试。
6、我公司所供泳池设备的制造均采用最先进的生产技术，选用的产品除安装材料、辅材及个别非关键设备外均采用了国际知名品牌的原装进口设备。
三、设计参数、依据、范围及原则1、设计参数2、设计依据（1）建设单位提供的游泳池规格、水量及循环周期。
（2）《国际游泳联合会标准》 FLNA1998-2000（3）《美国国家公共游泳池标准》 ANSI/NSPI-1991（4）《建筑给水排水设计规范》 GBJ15-88（2003年版）（5）《游泳池和水上游乐池给水排水设计规范》CECS14：2002（6）《游泳池场所卫生标准》 GB 9667-96（7）《中国工程建筑标准协会标准》（8）我国人工游泳池池水水质现行卫生标准的规定3、设计范围（1）本公司主要承担机房内循环水处理成套设备工艺流程设计。
其中包括循环系统、过滤系统，消毒系统、加药设备、自动水质监控系统、恒温系统、进出水管、程控电器等。
（2）本公司可配合土建设计单位，提供游泳池池身配件，包括：进出水管、池壁回水器、溢水器、主排水器、水底彩灯及线路予埋的方位及尺寸。
（3）根据建设单位要求，可提供游泳池一切配套设施。
4、设计原则（1）选用工艺合理、经济、高效的成熟技术。
（2）选用运行安全、易操作、易维修、能确保优良处理效果的设备。
（3）在确保处理效果的前提下，尽可能降低运行费用。
（4）精心设计，以设备布置美观、紧凑，尽量节约占地面积为设计原则。
（5）本设计方案严格执行国家和地方环境保护的各项规定。
处理后的游泳池水质各项指标达到国家《游泳池场所卫生标准》 GB 9667-96。
四、游泳池水污染源分析在做游泳池水处理系统设计前必须做池水的污染分析，然后针对性地做出合理优化的方案。
游泳池水中的污染源主要来自游泳者，当游泳者在水中浸泡后，游泳池水中会因此增加大量的有机污染物、无机污染物、细菌和病毒等。
污染的程度除取决于游泳池的负荷（每立方米每小时的使用者）之外，一定程度上还取决于以下因素：1、个人卫生习惯：如果游泳者在平时保持良好的卫生习惯，在进入游泳池之前彻底净身，游泳池水受污染的程度将大大减小。
2、游泳池的水温：游泳池水温升高，则自游泳者身上排至游泳池的污染物将急剧增加。
3、游泳者的年龄结构：游泳池的使用者如果主要是儿童，则游泳池的污染程度相对较高，污染物主要形式是氮化合物（如尿）。
针对这些问题我们展开了调查研究，发现每个游泳者平均排泄至游泳池水中污染物量如下：1、头发、皮肤碎屑、唾液、鼻喉粘液、护肤霜、残留肥皂等有机和无机污染物界于0.5-1克之间。
2、另由于多种原因，每位游泳者通过皮肤向池水中排入尿素1-1.5克。
3、细菌数界于1亿至3亿之间，取决于使用者在进入游泳池之前的洁身程度及个人卫生习惯。
因此，为使游泳池池水能随时保持国际游泳协会（FINA）和国家有关标准中对游泳池池水水质卫生的指标，一套行之有效的水处理系统是必须的。
五、工艺设计游泳池的水绝大部分是自来水，自来水管道输送过程中，受到管道的污染，另外，每天有大量的泳客下水游泳，人的皮肤会给水中带来许多的细菌和病毒，再加之空气中的尘埃也容易落入游泳池中，因此游泳池的水必须进行净化、消毒处理，才能保证泳客的身体健康。
为了满足人们对游泳池水质越来越高的要求和人们对水质在视觉、嗅觉上的愿望，结合我公司多年来在全国上百个工程实践中所总结出的成功经验，我公司在游泳池水处理系统工艺流程中分为六大部分七大程序。
六大部分分别为池水的循环、池水的净化、池水加药和水质平衡、池水消毒、池水的加热、水质监测和系统控制：七大程序分别为絮凝剂的投加、池水的净化、池水的微絮凝机械过滤、池水的PH值调整、池水的长效氯消毒、池水的除藻。
因此我们做出了“絮凝-微絮凝机械过滤- PH值调整-消毒-除藻-给水”这种成熟的经过考验的水处理工艺流程。
具体设计如下：1、工艺流程示意图2、工艺流程说明水循环方式为逆流式循环：池水溢过堰流进溢流回水槽，通过槽底均布的溢流回水口由水管依靠重力流入均衡水池，水量不足时由池底主排水器供水。
循环水泵(自灌)从均衡水池中吸水，池水首先通过循环水泵的内置毛发收集器，将较大颗粒杂物截留，使之得到预净化处理。
然后在水泵进水管内由计量泵投加絮凝剂，再经水泵高压送入过滤砂缸进行过滤。
水加药絮凝后通过砂缸的砂滤层后，将水中的细小微粒杂质截留下来，从而使水得到净化，有效地降低水的浑浊度。
通过过滤还可以使水中的有机物质、细菌、病毒等随着浊度的降低而被大量除去。
再对经砂过滤器机械过滤后的低浊度的循环水进行加热，由于游泳池池水的温降只有1~2℃，因而游泳池池水的加热常规只对1/4的循环水进行加热，再把这部分水与未通过燃气热水器的循环水充分混合，水温的控制通过设在循环水管上的温度探头实时进行检测，将测量值与设定值比较，通过调整热媒管路上的温度控制阀的开启度调节热媒流量进而控制循环水的温度。
经过循环处理的净水使之达到国家规定的游泳水质标准后，送回到游泳池内循环使用。
游泳池水就这样连续不断地进行着净化处理，再使用再净化的循环过程。
根据用户需要游泳池水质实况确定循环周期，一般定在6-8小时。
3、加药说明（1）絮凝剂为了使泳池水达到澄清、净化的目的，必须在池水中投加絮凝剂。
在该工艺中，絮凝剂的投加采用计量泵定比例湿式投加。
絮凝剂一般采用聚合氯化铝。
聚合氯化铝（PAC）：是无机高分子物。
主要成分AL2O3含量30%+1为无色或黄色树脂颗粒状固体，其溶液为无色或黄褐色透明液体。
有时因含杂质而呈黑色。
固体产品中氯化铝含量为20%~40%。
(碱式氯化铝含量为20%左右，黄色聚合氯化铝含量>30%。
液体产品含氯化铝8%左右)聚合氯化铝适应PH值7~8。
聚合氯化铝在水解过程中拌有凝聚、吸附和沉淀等物理化学过程，可以除去水中悬浮物、除铁、除镉、除氟、除放射性污染、除漂浮物等。
其效果是明矾的5倍以上。
目前使用此药最为普遍，一般用量为每m3水5~10克。
聚合氯化铝配成10%的溶液后由隔膜计量泵注入循环泵前的管道中，聚凝剂在经过水泵叶轮的搅拌后和管道中的循环水均匀混合，产生的矾花进行微絮凝直流过滤,可充分去除水中的悬浮颗粒、胶体等产生浊度物质,同时聚凝剂在进入过滤器后,在石英砂滤床上会形成一层精过滤膜,透水性好但对杂质和污染物的粘着力极强,从而增加了过滤器的吸附面积，提高了过滤效果, 使一个过滤器可达到两个甚至两个以上过滤器的使用效果。
加入聚凝剂后还可把水中的正磷酸盐沉淀,通过几个循环周期的过滤使池水得到净化.浊度降低到0.1FTU以下。
