电缆铺设施工方案
电缆敷设施工方案及安全措施
电缆敷设施工方案及安全措施电缆敷设是一项重要的工程，主要是为了将电缆连接到各个设备和区域，以实现电力传输、通信和数据传输等功能。
在电缆敷设过程中，需要制定合理的工程方案，并采取一系列的安全措施，以确保施工过程的顺利进行，并保障施工人员的人身安全。
以下是一份电缆敷设施工方案及相关的安全措施：一、工程方案1. 确定敷设路径和敷设方式：根据工程需求和现场条件，确定电缆的敷设路径和敷设方式。
根据路径的复杂程度和距离，选择适当的工具和设备，确保电缆的安全敷设。
2. 确定敷设深度和敷设间距：根据电缆类型和规格，确定电缆的敷设深度和敷设间距。
一般来说，电缆的敷设深度应达到规定标准的要求，以保护电缆免受外界损害。
3. 考虑敷设环境的特殊要求：如果电缆需要敷设在特殊环境中，如高温、低温、潮湿或腐蚀性等环境，需要选择适当的电缆类型和保护措施，确保电缆在特殊环境中的正常使用。
4. 安排施工队伍和协调其他工种：根据施工计划和工作量，安排合适的施工队伍，并与其他工种进行协调，以确保施工进度和质量。
二、安全措施1. 施工前的准备工作：在施工前，应进行周密的安全检查，确保工作场所的安全。
同时，为施工人员提供必要的安全培训，增强他们的安全意识。
2. 强化个人防护措施：施工人员应佩戴符合要求的个人防护装备，如安全帽、防护眼镜、防护手套等，以保护自己免受可能的伤害。
3. 遵守施工规范和操作规程：施工人员应按照相关的施工规范和操作规程进行施工，避免不安全的操作行为，确保电缆敷设过程的安全。
4. 防止电缆受损：在敷设过程中，应注意避免电缆受到损伤。
施工人员应根据规定的深度和间距进行敷设，并采取必要的保护措施，如使用安全套管、避开地下管线等。
5. 安全管理和监控：在施工现场设置必要的安全警示标志和围栏，定期进行安全巡查和监控，及时发现和处理安全隐患，确保施工现场的安全。
6. 废弃物处理：施工过程中产生的废弃物应及时清理和处理，确保工作环境的整洁和安全。
电缆敷设施工方案

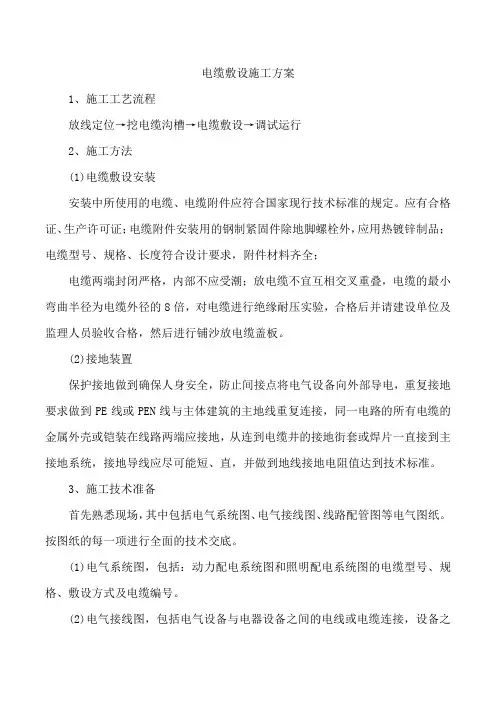

电缆敷设施工方案
1、施工工艺流程
放线定位→挖电缆沟槽→电缆敷设→调试运行
2、施工方法
(1)电缆敷设安装
安装中所使用的电缆、电缆附件应符合国家现行技术标准的规定。
应有合格证、生产许可证；电缆附件安装用的钢制紧固件除地脚螺栓外，应用热镀锌制品；电缆型号、规格、长度符合设计要求，附件材料齐全；
电缆两端封闭严格，内部不应受潮；放电缆不宜互相交叉重叠，电缆的最小弯曲半径为电缆外径的8倍，对电缆进行绝缘耐压实验，合格后并请建设单位及监理人员验收合格，然后进行铺沙放电缆盖板。
(2)接地装置
保护接地做到确保人身安全，防止间接点将电气设备向外部导电，重复接地要求做到PE线或PEN线与主体建筑的主地线重复连接，同一电路的所有电缆的金属外壳或铠装在线路两端应接地，从连到电缆井的接地街套或焊片一直接到主接地系统，接地导线应尽可能短、直，并做到地线接地电阻值达到技术标准。
3、施工技术准备
首先熟悉现场，其中包括电气系统图、电气接线图、线路配管图等电气图纸。
按图纸的每一项进行全面的技术交底。
(1)电气系统图，包括：动力配电系统图和照明配电系统图的电缆型号、规格、敷设方式及电缆编号。
(2)电气接线图，包括电气设备与电器设备之间的电线或电缆连接，设备之
间线路的型号、敷设方式和回路编号。
(3)电缆敷设完毕用1000V摇表进行测试，绝缘电阻值必须符合要求。
室外电缆敷设施工方案
室外电缆敷设施工方案室外电缆敷设是指在户外环境中进行电缆的敷设和安装的工作。
室外电缆敷设方案是为了保证电缆正常运行和使用的重要工作。
本文将针对室外电缆敷设的一般步骤、安全措施以及常见问题进行详细介绍。
一、室外电缆敷设的一般步骤1.方案设计：在进行室外电缆敷设之前，需要进行详细的方案设计。
方案设计包括确定电缆线路的路线、敷设深度、敷设方式等。
2.材料采购：根据方案设计确定的材料需求，进行相应的采购。
常见的室外电缆敷设材料包括电缆、接头、护管、支架等。
3.施工准备：施工前需要对现场进行准备工作。
首先，要清理并平整好电缆敷设的路线。
其次，要做好对地下管线、水管、电缆等的查找和标记，避免对其造成损坏。
4.敷设电缆：按照方案设计的路线和方式，进行电缆的敷设。
在敷设电缆之前，应检查电缆的质量是否合格，确保电缆的安全和可靠性。
5.接头处理：电缆敷设完毕后，需要进行接头的处理。
接头处理包括检查接头的质量和可靠性，以及进行绝缘处理和防水处理。
6.测试验收：敷设完毕后，进行电缆的测试和验收。
测试和验收包括电缆的电阻测试、绝缘电阻测试、漏电流测试等，以确保电缆的正常运行。
二、室外电缆敷设的安全措施1.施工人员必须具备相应的电缆敷设经验和技术知识。
2.施工人员必须佩戴好安全防护用具，如安全帽、防护服、安全鞋等。
3.在进行室外电缆敷设时，要严格按照相关的安全操作规程进行操作，不得擅自改变敷设方案。
4.在施工现场周围设置警示标志，提醒他人注意施工区域，以避免发生意外事故。
5.设备和工具应符合相关安全规定并定期进行维护和检修，确保其正常运行。
6.在进行室外电缆敷设时，应当注意天气状况，避免在恶劣天气下施工。
7.在施工中要注重现场管理，保持施工现场整洁有序，避免杂物堆积，防止与电缆敷设相关的事故发生。
三、室外电缆敷设常见问题及解决方法1.敷设过程中出现电缆断裂或破损：这可能是由于电缆质量问题、施工操作不当等原因造成的。
解决方法是及时修复或更换电缆，并进行相关的检查和测试。
电缆敷设施工方案及安全措施
电缆敷设施工方案及安全措施电缆敷设方案及安全措施一、工程概况本工程是一项电缆敷设工程，施工地点为某地区。
本工程旨在确保电缆通道畅通，电缆敷设平安有序。
二、施工组织1、工程负责人：2、施工负责人：3、施工人员：4、平安员：5、施工日期：三、施工前期准备工作1、工程负责人应按照工程任务书的要求，协助施工负责人编制施工方案、制定平安措施，并报队（或经营部）审批。
2、工程负责人应按照已批准的施工方案，及时进展材料申报。
3、预算员应根据施工现场实际情况，编制工程预算报上级审核。
4、施工负责人应提前办理各种工作票，并送达XXX。
5、施工前应进行现场勘察，确保电缆通道畅通，保证施工顺利。
6、准备好工程车辆2部、电缆敷设牵引机1台，并确保其可用。
7、准备好工具和设备，如钢锯、扳手、套筒、吊装带、撬棍、穿线棒、钢丝绳、滑子、铁丝、千斤顶、电缆支架、喷灯、消防器材、对讲机等。
8、准备辅材，如3M、塑料带、绝缘胶带、电缆牌等。
四、施工方案1、施工准备工程负责人会同公司负责人、平安员、施工人员进展施工前的技术交底和平安交底。
施工负责人应按照批准的施工方案及平安措施，参照施工标准要求，正确组织人员平安施工。
人员配备：电缆敷设施工人员15~20人左右，施工负责人具有丰富的电缆线路施工经历，并熟悉该项工作的施工质量及工艺要求。
2、作业条件工程所需电缆施工前1天运抵现场，存放于电缆沟与电缆管线交界电缆井处。
电缆敷设前应检查电缆的质量是否完好无损，电缆的型号、规格、电压等级、长度是否与设计相符。
3、电缆敷设3.1电缆敷设前应按以下要求进行检查：1）电缆通道畅通，排水良好。
金属局部的防腐层完整。
2）电缆型号、电压、规格应符合设计。
3）电缆外观应无损伤，绝缘良好。
当对电缆的密封有疑心时，应进行潮湿判断。
4）电缆放线架应放置稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。
5）敷设前应按实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。
电缆敷设施工方案
电缆敷设施工方案一、引言电缆敷设是指将电力电缆或通信电缆布设在地下或地面的过程。
电缆敷设的质量和方法直接影响到电缆的安全性和可靠性。
本文档旨在提供一套完整的电缆敷设施工方案，以确保电缆敷设工作的顺利进行。
二、背景电缆作为现代基础设施的重要组成部分，广泛应用于电力、通信、交通等领域。
在日常生活和工业生产中，电缆敷设工作频繁进行。
一个合理的电缆敷设方案对于电缆的使用寿命、运行效果和安全性有着重要影响。
三、施工前准备1. 设计规划：在开始施工前，需要进行详细的设计规划工作。
根据实际需求和现场条件，确定电缆敷设线路和走向，考虑到电缆的长度、容量、负荷和敷设环境等因素。
2. 材料准备：根据设计方案，准备好所需的电缆、电缆支架、保护管、接头、接地装置等敷设材料。
确保材料的质量符合相关标准，并做好相应的存储和保管工作。
3. 现场勘测：在施工前，对敷设线路的现场进行勘测。
确保线路的路径和敷设条件符合设计要求，同时注意检查是否有可能存在的地下管线、电缆等障碍物。
四、施工步骤1. 挖掘沟槽：根据设计线路，采用适当的工具和设备挖掘沟槽，保持沟槽的宽度和深度符合要求。
必要时，进行加固和支护工作，以确保沟槽的稳定性。
2. 铺设保护管：在沟槽中铺设合适的保护管。
保护管的选择应考虑到电缆的类型、规格和敷设环境等因素。
保护管的长度应充分满足敷设要求，并按照要求设置好接头，确保保护管的连贯性和完整性。
3. 安装电缆支架：根据需要，在沟槽中安装合适的电缆支架。
电缆支架的选择应根据电缆的重量和长度进行合理的设计，并按照规定的间距和高度进行安装。
确保电缆支架的稳固和可靠。
4. 敷设电缆：根据设计方案，将电缆放置在电缆支架和保护管中。
在敷设过程中，要避免电缆过度弯曲和过度拉伸，确保电缆的外皮不受损坏。
5. 接地和绝缘处理：在敷设完成后，对电缆进行接地处理。
确保接地装置与电缆的连接牢固可靠，并按照规定的标准进行漏电和绝缘测试。
五、施工安全1. 施工人员应严格遵守施工规范和安全操作规程，佩戴必要的个人防护装备。
电缆敷设施工安装方案
电缆敷设施工安装方案电缆敷设施工安装方案一、项目背景随着现代社会的不断发展，电缆已经成为基础设施建设中不可或缺的一部分。
电缆敷设工程是指将电缆线路安装到地下或架空的工程过程。
为了确保电缆的正常使用和运行，提高工程施工效率和质量，制定合理的电缆敷设施工安装方案非常重要。
二、项目目标制定本电缆敷设施工安装方案的目标是：1. 确保电缆敷设工程的施工安全，遵守相关法律法规和标准规范。
2. 提高电缆敷设工程的施工效率和质量，减少施工周期和成本。
3. 保证电缆敷设的可靠性和稳定性，在电缆运行期间减少故障和维修次数。
三、施工准备1. 完成项目前期的勘测和设计工作，明确施工范围和要求。
2. 准备所需的施工设备和工具，包括挖掘机、电缆敷设机等。
3. 制定施工计划和进度安排，合理分配人力资源。
四、施工流程1. 地面准备：清理施工现场，确保施工区域干净、整洁，无障碍物拦阻。
2. 敷设电缆管道：根据设计要求，在地下或架空敷设电缆管道，并确保管道的均匀铺设和合适的深度。
3. 铺设电缆：将预先制作好的电缆安装至管道内，并逐步进行连接和固定，确保电缆的牢固和整齐。
4. 安装配套设备：根据需要，安装电缆支架、沟盖板、电缆井盖等配套设备，确保电缆系统的完整和安全。
5. 调试和验收：完成电缆敷设后，进行系统的调试和功能验收。
确保电缆的正常使用和运行。
五、安全措施1. 施工现场周边设立警告标识，保证施工区域的安全通行。
2. 使用专业的施工设备和工具，确保施工过程的安全可靠。
3. 施工人员必须穿戴好个人防护用品，并接受相关培训，提高安全意识。
六、质量管理1. 确保施工过程中的质量控制，严格按照设计要求进行施工。
2. 进行必要的质量检查和评估，及时发现和解决问题。
3. 做好施工记录和资料整理工作，确保施工过程的可追溯性。
以上是一份电缆敷设施工安装方案，通过合理的施工准备、施工流程和安全措施，可以确保电缆敷设工程的顺利进行，提高工程质量和效率，保证电缆的可靠使用。
电缆安装工程施工方案(3篇)
第1篇本工程为某住宅小区电缆安装工程，主要包括住宅楼内外的电缆敷设、电缆桥架安装、电缆接头制作、电缆绝缘测试等。
工程地点位于XX市XX区，施工工期为30天。
二、施工准备1. 人员准备：组建一支具有丰富经验的电缆安装施工队伍，包括施工队长、技术员、电工、焊工等。
2. 材料准备：电缆、电缆桥架、电缆附件、绝缘测试设备等。
3. 工具准备：电缆敷设工具、电缆桥架安装工具、电缆接头制作工具、焊接设备、绝缘测试设备等。
4. 施工方案编制：根据工程特点和施工要求，编制详细的施工方案。
三、施工工艺1. 电缆敷设（1）根据设计图纸，确定电缆敷设路径。
（2）沿路径开挖电缆沟，确保电缆敷设深度符合规范要求。
（3）将电缆敷设至电缆沟内，注意电缆间的间距，防止相互干扰。
（4）电缆敷设完毕后，进行电缆绝缘测试，确保电缆绝缘性能良好。
2. 电缆桥架安装（1）根据设计图纸，确定电缆桥架安装位置。
（2）在安装位置固定电缆桥架，确保桥架水平、垂直度符合规范要求。
（3）将电缆敷设至桥架内，注意电缆间的间距，防止相互干扰。
（4）桥架安装完毕后，进行电缆绝缘测试，确保电缆绝缘性能良好。
3. 电缆接头制作（1）根据设计图纸，确定电缆接头位置。
（2）使用专用工具，制作电缆接头，确保接头质量。
（3）电缆接头制作完毕后，进行电缆绝缘测试，确保接头绝缘性能良好。
4. 绝缘测试（1）使用绝缘测试设备，对电缆进行绝缘测试。
（2）测试数据符合规范要求，方可进行下一道工序。
四、质量控制1. 严格按照设计图纸和施工规范进行施工。
2. 对电缆、电缆桥架、电缆附件等材料进行严格检验，确保材料质量。
3. 施工过程中，加强对施工人员的培训和管理，确保施工质量。
4. 施工完毕后，对电缆线路进行全面的验收，确保工程质量。
五、安全措施1. 施工现场设置明显的警示标志，确保施工安全。
2. 施工人员必须佩戴安全帽、安全带等防护用品。
3. 施工过程中，加强对施工现场的巡查，及时发现并处理安全隐患。
室外电缆敷设施工方案
室外电缆敷设施工方案室外电缆敷设施工方案一、工程概况本工程为室外电缆敷设工程，主要包括电缆敷设、接头施工、绝缘处理和保护等工作。
工程总长度为XXXm，包括XXX根电缆。
二、施工方案1. 施工准备1.1 施工人员需经过专业培训，并取得相应的资格证书；1.2 进场前，要对施工区域进行勘察，确认地形、地貌等情况，并制定详细的施工方案；1.3 进场前，要准备好所需的施工设备和工具，并进行检查和测试，确保正常运行。
2. 敷设电缆2.1 根据工程图纸，确定电缆敷设的路径和深度，并在地面上标示出来；2.2 清理施工区域，清除杂物和障碍物，确保顺利进行敷设工作；2.3 使用挖掘机进行槽开挖，根据电缆的要求确定槽宽和槽深；2.4 在槽底铺设一层细砂，确保电缆的敷设和保护；2.5 将电缆轴承放置在敷设路径上，通过滑轨将电缆慢慢放下；2.6 按照工程要求进行接地处理，确保电缆的安全使用。
3. 接头施工3.1 根据工程要求，确定电缆的接头位置，并进行标示；3.2 清理接头施工区域，确保无尘、无水和无油等污染物；3.3 使用工具进行电缆的剥皮和绝缘处理，确保接头的质量；3.4 进行电缆的焊接和绝缘覆盖，使用绝缘胶带进行包扎；3.5 进行接头的测试和检查，确保接头的质量和可靠性；3.6 对接头进行绝缘保护，使用绝缘管进行包覆，防止接头受到外界损害。
4. 绝缘处理和保护4.1 对于埋地电缆，要在敷设完成后进行绝缘处理和保护；4.2 使用绝缘层进行电缆的包裹，确保电缆的绝缘性能；4.3 使用保护管将电缆进行包覆，防止电缆受到机械损伤；4.4 对于电缆的连接点进行绝缘处理和保护，确保连接点的质量和可靠性；4.5 对敷设电缆的地面进行修复和恢复，确保施工区域的整洁和安全。
三、施工注意事项1. 施工过程中，要严格按照施工方案进行操作，不得随意更改；2. 施工现场要进行安全围护，设置警示标志和警戒线，确保施工区域的安全；3. 施工过程中，要做好物料和设备的防火、防水、防漏等工作；4. 施工人员要按照相关规定佩戴安全帽、安全鞋等个人防护用品；5. 施工结束后，要进行工程验收，确保施工质量和工程安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆铺设施工方案 SANY GROUP system office room 【SANYUA16H- 四、施工组织设计 （1）施工组织方案 （2）项目管理组织机构 （3）施工技术人员组织及安装人员配备情况 （4）施工的质量保证措施 （5）施工工期及进度保证措施 （6）施工安全保证措施 （7）确保文明施工的技术组织措施 （8）施工安装调试方案 （1）施工组织方案 (一)电缆施工前的技术准备工作 1．电缆施工图。与电缆安装施工有关的设计施工图包括：设计说明、电气系统图、施工平面图、施工断面图、电气互连接线图和电缆清册。 （1）设计说明。从设计说明中，可以了解工程的输配电过程、输配电线路及敷设方式的概况，对看懂全阅电缆施工图具有指导性作用。 （2）电气系统图。与电缆施工有关的电气系统图包括高压变配电系统图、低压配电系统图、动力配电系统图和照明配电系统图。在系统图上，一般都标注有电缆的末端位置；电缆型号、规格和敷设方式；电缆回路编号。 （3）施工平面图。在施工平面图上，指明了电缆敷设的具体路径，包括室外电缆施工平面图和室内电缆施工平面图。施工中，应严格按设计施工图中规定的路线施工。 （4）施工断面图。施工断面图也叫施工详图。常见的详图有：直埋地沟电缆敷设详图，地沟支架及电缆敷设详图，竖井内电气详图等。 （5）电气互连接线图。电气互连接线图是反映电气设备（或部件、元件等）与电气设备（或部件、元件）之间的电线或电缆连接关系及接线的电气图纸。在互连接线图上，表述了设备之间联系电缆的型号、规格、敷设方式及回路编号，是电缆敷设（尤其适于控制电缆）的指导性图纸，其作用相当于电气系统图和电气接线图。 （6）电缆清册。电缆清册也称电缆表，它以表格型式反映了建筑区内全部电力电缆和控制电缆；在清册中表明每根电缆的编号、型号、截面、起讫点及长度，用于与其它电缆施工图核对，指导电缆工程施工；同时，电缆清册也可作为施工图预算和施工及用料订购计划的参照或依据。 2．电气安装标准图集。电气安装标准图集是电气设备、部件、元器件及材料安装施工的标准做法图集。遵守国家颁布的有关电气安装图集和地方及设计单位自行编制的电气安装图集。 3．制定电缆工程的施工方案。在施工方案上，除阐述技术措施和质量要求外，还应阐述安全注意事项。 电缆工程的施工技术措施主要包括：电缆敷设方法、电缆头的做法及对环境条件的要求。 （二）电缆工程的技术质量要求 无论电缆敷设设采用何种方式，都应符合以下技术质量要求： 1．电缆线路的安装应按已批准的设计进行施工。如因客观环境条件原因，或是由于设计本身存在的问题，需要对设计在施工中予以修改时，应征得设计单位书面修改意见的答复后，才可修改原设计。 2．安装工程所采用的电缆及电缆附件（如终端附件等），均应符合国家现行技术标准的规定，并应有合格证件。 3．对重要的施工项目或工序，应事先制定安全技术措施。 4．电缆及其附件安装用的钢制紧固件，除地脚螺栓外，应用热镀锌制品。 5．电缆在运输装卸过程中，不应使电缆及电缆盘受到损伤。严禁将电缆盘直接由车上推下。电缆盘不应平放运输和平放贮存。 6．在运输中滚动电缆时，或者在敷设电缆而滚动电缆和盘时，电缆盘的滚动方向应顺着电缆盘上的箭头方向，或者顺着电缆的缠绕方向。 7．电缆及其附件到达现场后，应按下列要求及时进行检查： （1）电缆及其附件的技术文件应齐全。 （2）电缆的型号、规格、长度应符合设计要求：附件材料应齐全。 （3）电缆封端应严密，电缆内部不应受潮。当外观检查对电缆的密封防潮产生怀疑时，应进行受潮判断和试验。 8、贮藏存放电缆及附件材料时，应符合下列要求： （1）存放电缆的地基应坚实，当受条件限制时，在电缆盘下应加垫。存放处不应有积水现象。 （2）电缆应集中并分类存放，在电缆盘上应标明该电缆盘上电缆的型号、规格、电压等级和电缆长度。 （3）电缆附件的绝缘材料的防潮包装应密封良好，并应根据材料性能及保管要求进行贮存和保管。 （4）防火涂料、防火堵料及包带等防火材料，应根据材料的性能和保管要求贮存和保管。 （5）电缆桥架应分类保管，不得受外力变形。 9．电缆敷设时，在转弯处应保证足够的弯曲半径，以防损伤电缆内部结构。电缆的最小弯曲半径应为电缆外径的15倍。 10．电缆敷设时，不应使电缆在支架或地面上拖拉。 11．塑料绝缘电缆应有可靠的防潮封端处理，防止由于潮气而使之绝缘强度降低及钢铠装锈蚀，防止由于潮气影响电缆的使用寿命。 12．敷设电缆时，在敷设前24h内的平均气温以及敷设现场当时气温都不应低于-15度。 13．电缆敷设时，应排列整齐，不宜交叉，并应加以固定。电缆的固定应符合下列要求： （1）下列地方应予以固定： 垂直敷设或超过45度倾角敷设的电缆，属于支架敷设时，应在每个支架上固定，属于桥架敷设时，桥架内的电缆应每隔2m予以固定。 水平敷设的电缆，在电缆首末两端及转弯、电缆接头的两端处应予以固定；电缆丰排成列敷设对间距有要求时，应每隔5～10m予以固定。 单芯电缆的固定应符合设计要求。 （2）交流单芯电缆的固定金属件不应成闭合磁路。以免产生较大的涡流现象使其与电缆受热。 （三）直埋电缆工程的施工 1．开挖电缆沟。开挖电缆沟时，应作好施工前的准备工作，包括： （1）了解现场到货电缆长度。 （2）勘察敷设线路。了解地面及地下障碍物；了解管道专业地沟的位置，大小与标高；根据电缆长度确定中间电缆接头的位置。 （3）与建设单位协商，请求拆除地面障碍物，确定地下原有管道和原有电缆线路的拆除和保证原建筑的用电、用水问题。 （4）确定电缆施工方案。主要包括过道路、管沟及地下建筑表面等的施工方法，以及入孔井的设置和保护管的回工及敷设后的封堵等。 由于电缆接头处是电缆线路运行时最容易出故障的地方，因此中间电缆接头的位置应放在易于维修的地方。要求接头位置不放在道路交叉口、游人进出多的公园大门口、以及不方便开挖或影响景观的位置。 电缆沟的开挖宽度和深度等，如果设计图中有电缆敷设地沟样图，应依照设计的宽度用白灰放线和开挖；如果设计图中没有样图时，可以参照相应规范和标准确定电缆沟的尺寸。国家现行施工及验收规范要求，10kV以及下电力电缆之间的最小净距离应≥100，控制电缆之间的最小净距离应≥50。 开挖电缆沟，遇到转弯处时，应挖成圆弧状，以便保证电缆敷设时有足够的弯曲半径。 电缆沟的深度宜为900左右，以保证电缆表面深度≥700的需要。 2．预埋电缆保护管。 电缆管的加工和敷设应按以下面求施工： （1）钢管电缆管的内径应不小于电缆外径的1.5倍，其它材料的保护管内径应不小于1.5倍再加100。 （2）保护钢管的管口应无毛刺和尖锐棱角，管口宜做成喇叭形；外表涂防腐漆或沥青，镀锌钢管锌层剥落处也应涂防腐漆。 （3）保护管的埋设深度应≥0.7m；在人行道下面敷设时，不应小于0.5m。 （4）直埋电缆保护管引进电缆沟、隧道、 （2）项目管理组织机构
施工组织管理机构网络
（3）施工技术人员组织及安装人员配备情况 一、施工人员的准备 1、实行项目经理负责制，一切工作由项目经理部负责主持和召集。 2、由项目经理按施工组织设计的要求负责统筹部署和实施本工程施工的各项具体工作。 3、进场前，由项目经理部组织对参与施工的技术、管理人员、班组长进行质量、安全文明施工技术交底，明确各人的分工职责和岗位责任，落实责任到人。
监理 施工队长 建设单位 公司 项目经理
技术负责人 预 算 员 测 量 员 QC小组 施 工 员 资 料 员 文明施工员
安 全 员
质 量 员 第二施工队 第一施工队
材 料 员
各班组 4、由项目经理部根据劳动力需求计划集结劳动力，并进行必要的技术培训及安全教育。 二、施工物资材料准备 1、根据施工组织中施工材料使用计划落实材料供应商，签订有关合同。 2、施工中半成品的外加工应签订加工合同，交付部分订金。 三、施工机械设备的准备 对计划使用的施工机械进行全面检测调试,并按使用计划运调进场。 四、施工机械设备配置 1、建立该工程的机械、设备台帐，制定机械、设备的检修和保养的计划和台帐，进行计划管理。 2、对大型机械进行检修，使机械、设备处于完好待命状态，制定机械、设备进场计划，满足工程施工的计划。 五、施工机械、设备的特殊防护 1、保证正常使用：对现场设施及其管道等进行维护，并检查其安全可靠性。 （注：本表所选用的机械设备，目前均在我公司集中存放，且均处于完好待命状态，设备完好率为100%。） 序号 机械名称 单位 数量
1 挖掘机(1.0) 台 6 2 蛙式打夯机 台 4 3 管子切割机 台 2 4 发电机 台 4 5 砼搅拌机 台 6 6 装载机 台 6 （4）施工的质量保证措施
第一节施工管理网络
第二节质量目标管理网络 公司职能科室 项目经理 项目副经理 质量员 预 算 员 测 量 员
QC小组 施 工 员 资 料 员 文明施工员
安 全 员
质 量 员 第二施工队 第一施工队
总经理 公司主管经理
材 料 员
各班组 质量责任制 1．加强各分段项目管理 2．落实岗位责任 质量控制点 1．指定质量控制点
2．跟踪管理 工作质量
1．合理设置岗位指定专项控制
点
检查制度 1．加强自检互检专检
2．落实整改措施
质量目标 1．保证主要分项合格
