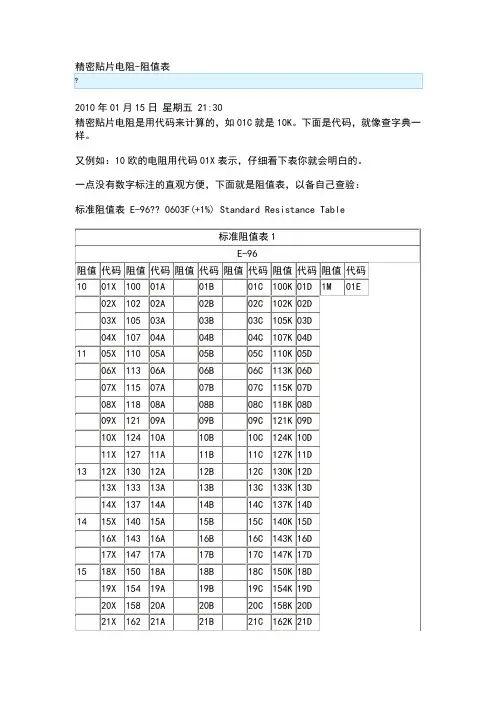

2010年01月15日星期五 21:30精密贴片电阻是用代码来计算的，如01C就是10K。
下面是代码，就像查字典一样。
又例如：10欧的电阻用代码01X表示，仔细看下表你就会明白的。
一点没有数字标注的直观方便，下面就是阻值表，以备自己查验：标准阻值表 E-96?? 0603F(+1%) Standard Resistance Table(训练教材)制订日期：修订日期：编写人：审核人：批准人：目的制订本指南﹐规范公司的各层工作人员认识及辩别日常工作中常用的各类元件．范围公司主要产品(电脑主机板)中的电子元件认识:工作中最常用的电子元件有﹕电阻﹑电容﹑电感﹑晶体管(包括二极管﹑发光二极管及三极管)﹑晶体﹑晶振(振荡器)和集成电路(IC)。
连接器件主要有﹕插槽﹑插针﹑插座等。
其它一些五金塑胶散件﹕散热片﹑胶钉﹑跳线铁丝等。
责任公司的各层工作人员﹐正确认识及辩别日常操作中常用的各类元件﹐结合产品BOM的学习并应掌握以下基础知识或内容﹕A) 从外观就能看出该元件的种类﹐名称以及是否有极性(方向性)。
B) 从元件表面的标记就能读出该元件的容量﹐允许误差范围等参数。
C) 能辩识各类元件在线路板上的丝印图。
D) 知道在作业过程中不同元件需注意的事项。
本指南由品管部负责编制;电子元件电阻电阻用“R”表示﹐它的基本单位是欧姆(Ω)1MΩ(兆欧)=1000KΩ(千欧)=1000000Ω公司常用的电阻有三种﹕色环电阻﹑排型电阻和片状电阻。
4.1.1 色环电阻色环电阻的外观如图示﹕图1 五色环电阻图2 四色环电阻较大的两头叫金属帽﹐中间几道有颜色的圈叫色环﹐这些色环是用来表示该电阻的阻值和范围的﹐共有12种颜色﹐它们分别代表不同的数字(其中金色和银色表误差)﹕颜色棕红橙黄绿蓝紫灰白黑金银代表数字1234567890+5%+10%我们常用的色环电阻有四色环电阻(如图2)和五色环电阻(如图1)﹕1).四色环电阻(普通电阻)﹕电阻外表上有四道色环﹕这四道环﹐首先是要分出哪道是第一环﹑第二环﹑第三环和第四环﹕标在金属帽上的那道环叫第一环﹐表示电阻值的最高位﹐也表示读值的方向。
电阻阻值表
精密电阻阻值表PS:贴片电阻阻值标注方法1．E-24标注方法9 ?' l2 A5 H+ q1 a4 ]' YE-24标注法有两位有效数字，精度在±2%（-G），±5%（-J），±10%（-K）（1）常用电阻标注XXY XX代表底数，Y代表指数例如470 = 47Ω: f# q7 ~' Q, B O0 e0 m M F' r103 = 10kΩ224 = 220kΩ（2）小于10欧姆的电阻的标注) V) @" I* ?. R5 M用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点例如9 d8 e' B$ e4 u/ D \5 H0 X+ O1R0 = 1.0Ω3 o7 \3 u: R7 k. s$ HR20 = 0.20Ω5R1 = 5.1Ω. e/ H( y" U5 w6 a0 Y2 jR007 = 7.0mΩ& o1 w- f+ X7 _9 n$ F$ U4m7 = 4.7mΩ2．E-96标注方法E-96标注法有三位有效数字，精度在±1%（-F）- T: a) P- n/ _3 c(1) 常用电阻标注XXXY XXX代表底数，Y代表指数( U: J6 l1 u( x% Z例如4700 = 470Ω1003 = 100kΩ2203 = 220kΩ% b) m0 U+ ]& w8 z, @(2) 小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点4 n" O. `+ u) B H. @, R- |2 x例如# }( \* N: f8 }4 j. @- b. C1R00 = 1.00ΩR200 = 0.200Ω/ ]; \' q8 Q; {$ y' u( l8 Y( {5R10 = 5.10ΩR007 = 7.00mΩ& W' `# ?! k/ n4m70 = 4.70mΩ+ V/ _. g- C& d9 z- G: U% x3 n# t(3) E-96 Multiplier Code标注法% c( f% h. ^ FXXY% k1 p2 J2 m# m: }( p& PXX 代表底数的代码，具体数值可从Multiplier Code表中查找Y 代表指数的代码，具体数值也要从Multiplier Code表中查找例如：18A = 150Ω" r4 J) s% o" ^9 |! J+ ]02C = 10.2kΩ。
常用电阻阻值速查表
常用电阻阻值速查表
常用贴片电阻阻值速查表
下面列出了常用的5％和1％精度贴片电阻的标称值和换算值，仅供大家使用时参考。
电阻阻值换算关系
Ω= Ω
k = kΩ= 1,000 Ω
M = MΩ= 1,000,000 Ω
微型贴片电阻上的代码一般标为3位数或4位数的，3位数精度为5%，4位数
贴片电阻表示方法
1）2位数字后面加1位字母表示法:这种方法前面两位数字表示电阻值的数值,后面的字母表示数值后面应乘以10的多少次方,单位Ω.其标识意义见下面两个
2) 3位数字表示法:这种表示方法前两位数字代表电阻值的有效数字,第3位数字表示在有效数字后面应添加”0”的个数.当电阻小于10Ω时,在代码中用R表示电阻值小数点的位置,这种表示法通常用有阻值误差为5%电阻系列中.比如:330表示33Ω,而不是330Ω;221表示220Ω;683表示68000Ω即68kΩ;105表示1MΩ;6R2表示602Ω.
3) 4位数字表示法,这种表示法前3位数字代表电阻值的有效数字,第4位表示在有效数字后面应添加0的个数.当电阻小于10Ω时,代码中仍用R表示电阻值小数点的位置,这种表示方法通用用有阻值误差为1%精密电阻系列中.比如:0100表示10Ω而不是100Ω;1000表示100Ω而不是1000Ω;4992表示49900Ω,即49.9kΩ;1473表示
147000Ω即147kΩ;0R56表示0.56Ω.。
电阻的单位
电阻的单位、电阻色环识别方法、计算方法(1)、电阻单位为欧姆,符号为”Ω”.(2)、单位换算:1MΩ= 1000KΩ=10000000 Ω(3)、电阻又分为一般电阻与精密电阻两类，其主要区别为零件误差值及零件表面之表示码位元数不同。
一般电阻:误差值为±5%；其表示码为三码例:103精密电阻: 误差值为±1%；其表示码为四码例:1002(4)、换算规则如下:一般电阻精密电阻数值(AB)×10n= 电阻值±误差值(5%) 数值(ABC)×10n=电阻值±误差值(1%); 例:103=10× =10kΩ±5%；1003=100× =100kΩ±1%(5)、阻值换算的特殊状况：a、当n=8或9时,10的次方数分别为-2或-1，即或。
b、当代码中含字母“R”时，此“R”相当于小数点“?”。
例:4R3=4.3Ω±5%； 69R9=69.9Ω±1%(6)、精密电阻除符合以上之换算规则外，另有其它代码表示方法，而又因制造厂商的不同，其代码也不一样，对于这种电阻的换算，应根据厂商提供之代码对照表进行核对换算。
先说两句：色环电阻的识别方法不是随便规定的，这个方法是科学的、严谨的，非常值得一学。
同学们今后会知道，它实际上是数学方法的演绎和变通；它和10的整数幂、乘方的指数具有密切的逻辑关系；它是国际上通用的科学计数法的“色彩化”。
因此，同学们今后深入学习下去，你一定会体会到，这个方法既是十分美妙，又是十分巧妙！关于电阻的单位：电阻的基本单位是“欧姆”，什么叫“1欧姆”？假如一段导线，两端的电压是1伏，此时流过导线的电流是1安培，那么这段导线的电阻就是1欧姆,简称“欧”。
1000欧=1千欧（KΩ），1000千欧=1兆欧(MΩ)。
欧姆的符号是“Ω”；千欧符号“ΚΩ”；兆欧符号“MΩ”。
一、电阻阻值的色环表示法电阻的单位：电阻的基本单位是“欧姆”，什么叫“1欧姆”？假如一段导线，两端的电压是1伏，此时流过导线的电流是1安培，那么这段导线的电阻就是1欧姆,简称“欧”。
