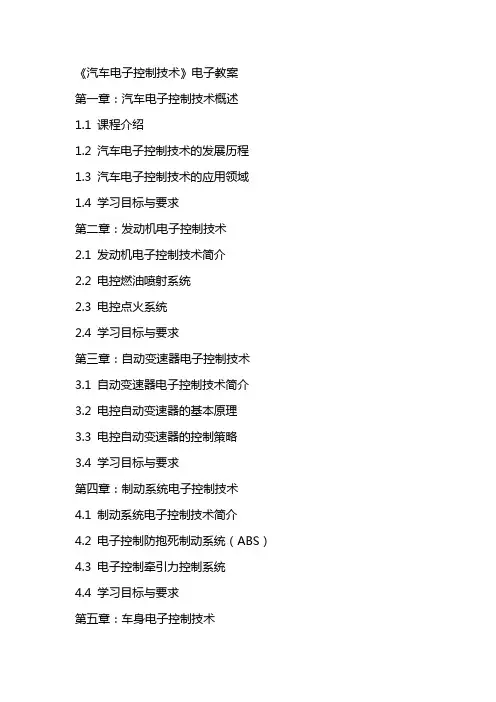

《汽车电子控制技术》电子教案
《汽车电子控制技术》电子教案
第一章：汽车电子控制技术概述
1.1 课程介绍
1.2 汽车电子控制技术的发展历程
1.3 汽车电子控制技术的应用领域
1.4 学习目标与要求
第二章：发动机电子控制技术
2.1 发动机电子控制技术简介
2.2 电控燃油喷射系统
2.3 电控点火系统
2.4 学习目标与要求
第三章：自动变速器电子控制技术
3.1 自动变速器电子控制技术简介
3.2 电控自动变速器的基本原理
3.3 电控自动变速器的控制策略
3.4 学习目标与要求
第四章：制动系统电子控制技术
4.1 制动系统电子控制技术简介
4.2 电子控制防抱死制动系统（ABS）
4.3 电子控制牵引力控制系统
4.4 学习目标与要求
第五章：车身电子控制技术 5.1 车身电子控制技术简介
5.2 电子控制悬架系统
5.3 电子控制转向系统
5.4 学习目标与要求
第六章：电子控制燃油喷射系统
6.1 燃油喷射系统的作用与类型
6.2 电子控制燃油喷射系统的组成
6.3 电子控制单元（ECU）的工作原理
6.4 学习目标与要求
第七章：电子控制点火系统
7.1 点火系统的作用与类型
7.2 电子控制点火系统的组成
7.3 点火提前角的控制策略
7.4 学习目标与要求
第八章：电子控制防抱死制动系统（ABS）
8.1 ABS系统的工作原理
8.2 ABS控制策略与算法
8.3 ABS系统的组件与功能
8.4 学习目标与要求
第九章：电子控制悬架系统
9.1 悬架系统的作用与类型
9.2 电子控制悬架系统的组成 9.3 悬架控制策略与算法
9.4 学习目标与要求
第十章：电子控制转向系统
10.1 转向系统的作用与类型
10.2 电子控制转向系统的组成
10.3 转向控制策略与算法
10.4 学习目标与要求
第十一章：电子控制自动变速器
11.1 自动变速器的作用与类型
11.2 电子控制自动变速器的组成
11.3 换挡控制策略与算法
汽车电子控制技术第三版教学设计
1 汽车电子控制技术第三版教学设计
前言
随着汽车技术的不断进步，汽车电子控制系统已经成为了汽车行业发展的一个重要方向。学习和掌握汽车电子控制技术已经成为学校教育的必修课程。
为了让学生更好地掌握汽车电子控制技术，特制定了此教学设计。
课程目标
本课程旨在培养学生对汽车电子控制系统的基本概念与工作原理的理解，掌握汽车电子控制系统的常见故障排除方法和维修技能。 2 课程内容
第一章：汽车电子控制系统简介
1.1 汽车电子控制系统的发展历程
1.2 汽车电子控制系统的基本组成
第二章：汽车传感器技术
2.1 汽车传感器技术的基本概念
2.2 汽车传感器常见故障与排除方法
第三章：汽车执行器技术
3.1 汽车执行器技术的基本概念
3.2 汽车执行器常见故障与排除方法
第四章：汽车电路技术
4.1 汽车电路的基本知识
4.2 汽车电路常见故障与排除方法
第五章：汽车诊断仪技术
5.1 汽车诊断仪的工作原理
5.2 汽车诊断仪的使用方法与技巧
课程安排
第一周
1. 课程开场、教学目标与教学计划介绍
2. 汽车电子控制系统简介 3 3. 汽车电子控制系统的发展历程
4. 汽车电子控制系统的基本组成
第二周
1. 汽车传感器技术的基本概念
2. 汽车传感器常见故障与排除方法
3. 学生作业：撰写传感器故障排除方法报告
第三周
1. 汽车执行器技术的基本概念
2. 汽车执行器常见故障与排除方法
3. 学生作业：撰写执行器故障排除方法报告
第四周
1. 汽车电路的基本知识
2. 汽车电路常见故障与排除方法
3. 学生作业：撰写电路故障排除方法报告
第五周
1. 汽车诊断仪的工作原理
2. 汽车诊断仪的使用方法与技巧
3. 学生作业：演示汽车诊断仪的使用方法
第六周
1. 教学总结与课程测试 4 教学方法
本课程采用以学生为主体，教师为指导的教学方式。教师将采用讲解、演示、实验、讨论等多种教学方法，帮助学生更好地理解和掌握汽车电子控制技术。
汽车电子控制技术
英语缩写：
1、EFI(Electronic Fuel Injection System)：电控的汽油喷射系统。
2、MPI(multi point injection)：多点喷油系统。
3、SPI(single point injection)：单点喷油系统。
4、VSC（Vehicle Stability Control System）：车辆稳定性控制系统。
5、ESP（Electronic Stability Program）：电子稳定程序。
6、VDC（或VSC）：车辆动态控制系统。
7、4WS：四轮转向系统。
8、ABS（Antilock Braking System）：制动防抱死装置。
9、ASR（Acceleration Slip Regulation）：加速防滑控制系统【驱动（轮）防滑系统】。
10、TCS（Traction Control System）：牵引力控制系统。
11、EBD（Electric Brakeforce Dis-tribution）：电子制动力分配系统。
12、HEV（Hybrid Electric Vehicle）：混合动力电动汽车。
13、ECU：电子控制单元。
14、PCM：动力系统控制模块
结构组成：
1、电控汽油喷射系统由：进气系统、供油系统、控制系统及点火系统组成。
2、供油系统由：电动汽油泵、燃油滤清器、喷油器（燃油喷嘴）、燃油压力调节器（简称油
压调节器）及燃油分配管、回油管等组成。
3、控制系统由：传感器、电子控制单元(ECU)及执行器组成。
4、ECU的组成：运算器、寄存器和控制器组成。
5、电控汽油喷射系统的执行器主要有：怠速执行器、喷油器、喷油泵、EGR阀(废
气再循环)、碳灌电磁阀等。
6、点火系统主要由：与点火有关的各种传感器、电子控制单元(发动机控制ECU)、
《汽车电子控制技术》电子教案 2
《汽车电子控制技术》课程
教案
学院 职业技术学院
专业 汽车维修工程教育
教师 王忠良
河北师范大学
职业技术学院机械系
章节 第一章汽车电子控制技术概论 日期
重点 汽车电子控制系统的分类
难点 汽车电子控制系统的组成
第一节 电子技术在汽车上的应用
汽车是由发动机、底盘、车身和电气设备四部分组成。
汽车电气设备包括汽车电器系统与汽车电子控制系统两部分。
汽车电子控制系统由传感器、电器开关、电子控制单元和执行器等组成，包括发动机电子控制系统、底盘电子控制系统和车身电子控制系统等子系统。电子控制技术最早应用在发动机上，汽油机电子控制技术成为电子技术应在汽车上的主要标志。
第二节 汽车电子控制技术的发展
汽车电子控制技术发展的根本原因有两个方面：一是电子技术水平不断提高，这是汽车电子控制技术发展的基础；二是全球能源紧缺、环境保护和交通安全问题，促使汽车油耗法规、排放法规的不断提高。汽车油耗法规和排放法规促进了汽车发动机电子控制技术的发展，汽车安全法规促进了汽车底盘和车身电子控制技术的发展。
一、汽车电子控制技术发展历程
（一）发动机机电子控制技术的发展
汽油机电子控制技术的发展历程是伴随着汽油机燃油供给技术的发展而来的。为适应降低汽油机燃油消耗和有害物排放量的要求，汽油机燃油供给技术经历了从机械控制汽油喷射到现在的发动机集中管理系统，以及目前正在迅猛发展的缸内直喷技术。
1934年，德国怀特（Wright）兄弟发明了向发动机进气管内连续喷射汽油来配制混合气的技术，并研制成功第一架采用燃油喷射式发动机的军用战斗机。
1952年，德国Bosch公司研制成功了第一台机械控制缸内喷射汽油机，并成功地安装在戴姆勒—奔驰（Daimler—Benz）300 L型赛车上。
1958年，Bosch公司研制成功了机械控制进气管喷射汽油机，并成功地安装在梅赛德斯—奔驰（Mercedes—Benz）220S型轿车上。
底盘电子控制系统
底盘电子控制系统
1 / 31 底盘电子控制系统
底盘汽车电子控制系统包括电控自动变速器(ECAT)、防抱死制动系统(ABS)与驱动防滑系统(ASR)、电子转向助力系统(EPS)、电控四轮驱动技术(4WD)、电子稳定程序(ESP)、自适应悬挂系统(ASS)、巡行控制系统(CCS)等。
1.电控自动变速器
一般来说，汽车驱动轮所需的转速和转矩，与发动机所能提供的转速和转矩有较大差异，因而需要传动系统来改变从发动机到驱动轮之间的传动比，将发动机的动力传至驱动轮，以便能够适应外界负载与道路条件变化的需要。此外，停车、倒车等也靠传动系统来实现，适时地协调发动机与传动系统的工作状况，充分地发挥动力传动系统的潜力，使其到达最正确的匹配，这是变速控制
系统的根本任务。电控自动变速器(ECAT)可以根据发动机的载荷、转速、车速、制动器工作状态及驾驶员所控制的各种参数，经计算、判断后自动地按照换挡
特性改变变速比，从而实现变速器换挡的最正确控制，得到最正确挡位和最正确换挡时间。该装置具有传动效率高、低油耗、换挡舒适性好、行驶平稳性好以及变速器使用寿命长等优点。采用电子技术特别是微电子技术控制变速系统，己经成为当前汽车实现自动变速功能的主要方法。
叢樣覦遥揀療辋鍔鸫恒畬綁奁豈鉭。
2.防抱死制动系统与驱动防滑系统
汽车防抱死制动系统(ABS)可以感知制动轮每一瞬时的运动状态，通过控制防止汽车制动时车轮的抱死来保证车轮与地面到达最正确滑移率，从而使汽车在各种路面上制动时，车轮与地面都能到达纵向的峰值附着系数和较大的侧向附着系数，以保证车辆制动时不发生抱死滑移、失去转向能力等不平安因素，可使汽车在制动时维持方向稳定性和缩短制动距离，有效地提高了行车的平安
性。它是在汽车平安上最有价值
的一项应用。
疟狹儻鏹憶沪題铺詵残陨傷镭溆駐。
汽车制动防抱死系统的功能完善和扩展那么是驱动防滑系统(ASR)，两系统有许多共同组件。该系统利用驱动轮上的转速传感器感受驱动轮是否打滑，当打
汽车电子控制技术及发展趋势
汽车电子控制技术及发展趋势
为了满足人们日益增长的交通需求，社会对汽车逐渐提高的要求和可持续性发展观，汽车产业中越来越多的利用到了电子控制技术。汽车控制技术是指在汽车制造业中加入电子控制技术，能够实现电子技术与汽车产业相融合的机电一体化技术，电子控制技术为陷入困境的汽车产业提供了一条发展新道路，将传统汽车技术变得更加智能化和现代化，使汽车电子控制技术得到了有效促进，真正达到了交通运输业与信息技术业相结合的目的。本文将详细讲述汽车电子控制技术的发展历史和发展前景，并列举电子控制技术在汽车产业中的具体应用。
标签：汽车电子控制技术；具体应用；发展趋势
在现代社会，汽车已经成为了人们日常交通出行的主要工具了，但是，随着人们的环境保护意识越来越强，汽车造成的大气污染和环境破坏使汽车行业的发展受到了限制。因此，既能满足人们对交通出行的要求又能不破坏自然环境，汽车行业对汽车的性能，环保等方面做出了更高的标准。实现这个标准离不开汽车电子控制技术，它将汽车的经济实用性和环保性都提升了一个档次，且让汽车在使用过程中变得更舒适便捷了。在汽车产业中融入电子技术不但给汽车制造开辟了新途径，还扩大了电子产品的市场，促进了电子技术的发展创新，达到了两者互相促进，共同进步的目的。
1 汽车电子控制技术的发展历史
从汽车控制技术问世到现在大体可以分为三个发展阶段，首先，二十世纪五十年代到八十年代，被称为汽车电子时代的起始，在这一段时间里，汽车制造业中逐渐加入了电子控制技术，实现了从传统汽车制造技术向信息化汽车制造技术的转变。其次，第二个阶段是在接下来的十年当中，这十年里，全国的汽车企业都将发展目标集中在了独立控制系统上，为汽车自动化打下了扎实的基础。最后，一直到二十一世纪初，人们将目光转向了智能化的汽车制造，致力于将汽车运行，防护等系统变成真正的智能化和自动化系统，使汽车变得更加方便，快捷，舒适。
2 汽车电子控制技术的应用
汽车电子控制技术教学教案
汽车电子控制技术教学教案 1 / 58
陕西职业技术学院教课设计
系 别： 财经学院
专 业： 汽车检测与诊疗技术
年 级： 2013 级
课程名称： 汽车电子控制技术
讲课老师： 周娟英
实习时间： 2014-2015 （2）
《汽车电子控制技术》主编：吴刚
人民交通第一版社股份有限企业 2014 年 8 月第一版
第一章 汽车电控基础知识 汽车电子控制技术教学教案 2 / 58 叮叮小文库
目的任务
1. 认识汽车电子控制技术的发展过程；
2. 掌握电子控制系统构成的英文名称；
3. 掌握电子控制系统的构成；
4. 掌握电子控制系统的简要工作过程。
要点难点
1. 电子控制系统的构成；
2. 电子控制系统的简要工作过程。
教课方法
讲解
使用教具
PPT 、教课视频
课后作业
课后习题
课时安排
讲堂教课时数： 2
试验教课时数： 0
讲解时间： 2015 年 3 月 9 日 礼拜一
2015 年 3 月 10 日 礼拜二
第一节 汽车电子技术发展简介
一、汽车电子技术的发展过程
- 2 汽车电子控制技术教学教案 3 / 58 叮叮小文库
二、汽车电子控制技术应用的优胜性
第二节 汽车电子控制系统的构成及工作原理
一、汽车电子控制系统的构成与分类
1. 发动控制部分－－电控点火装置、 电控汽油发射、 荒弃再循环系统、 怠速控制
2. 底盘控制部分－－电控自动变速器、 防抱死制动系统、电子控制动力转向系统、电控悬架、巡航控制系统、安全气囊、雷达防撞系统、
驱动防滑系统、制动力分派系统、电子稳固控制系统、安全带控制系统
3. 车身电控系统－－前照灯控制系统、 转向灯控制系统、 自动座椅、全自动空调、电子门锁与防盗系统、音响 / 音像
4. 信息系统－－信息显示与报警系统、语言信息系统、车用导航系统、通讯系统
汽车电子技术：汽车电子控制技术研究
汽车电子技术：汽车电子控制技术研究
1. 引言
随着汽车科技的发展，汽车电子技术已经成为汽车工业的一个中心领域。汽车电子控制技术广泛应用于汽车发动机、转向、制动、底盘、车身、安全等诸多方面。本文将介绍汽车电子技术的发展历程、主要应用领域、技术特点、未来发展方向等相关内容。
2. 汽车电子技术的发展历程
汽车电子技术的发展可以追溯到上世纪60年代。当时汽车大多采用机械式控制系统，但随着微电子技术、计算机技术的发展，汽车电子控制技术开始逐渐应用于汽车中。1970年代中期，汽车电子技术在欧美发展起来，主要应用在点火系统、燃油供给系统、排放控制系统、发动机控制系统等方面。1990年代初期，随着计算机技术的飞速发展，汽车电子控制技术进入了一个高速发展期，电子控制单元逐渐普及，车载通信技术也逐步得到完善。
3. 汽车电子技术的主要应用领域
（1）发动机控制系统：汽车电子控制技术最早应用于发动机控制系统，通过传感器实时监控发动机工作状态，利用控制单元计算机实现发动机控制。
（2）底盘系统：电子控制技术应用于制动系统、传动系统、悬挂系统、转向系统等底盘相关系统，通过实时监控车辆状态，调整各系统参数实现车辆动态控制。
（3）车身电子控制系统：汽车车身电子控制系统主要应用于门窗、座椅、后视镜、天窗等车内装置的控制，其中最重要的是车身电子安全系统。
（4）信息娱乐系统：车载信息娱乐系统为驾乘者提供音频、视频、导航、互联网等多种功能，成为现代汽车电子技术中最具有消费吸引力的功能之一。
4. 汽车电子技术的技术特点
汽车电子技术的特点在于其高度集成化和多元化。集成化表现在电子控制单元和传感器之间的高度集成，多元化表现在各个系统之间的相互融合和交互。此外，汽车电子技术采用了很多先进的技术，例如数字信号处理、图像识别、自然语言处理等，从而实现更加智能、自动化的控制。
5. 汽车电子技术的未来发展方向
未来汽车电子技术的发展趋势将更加注重车辆的智能化和互联化。在智能化方面，汽车将会实现更智能的自动驾驶、自主停车、语音识别等功能。在互联化方面，汽车与人、车、路等各种元素的交互将会成为一种新型网络协同技术，车辆将从单纯的交通工具变成智能化终端。此外，汽车电子技术的发展还将涉及新能源汽车、新型传感器技术、人机交互技术等方面。
《汽车电子控制技术》电子教案 3
《汽车电子控制技术》电子教案
第一章：概述
1.1 课程介绍
1.2 汽车电子控制技术的发展历程
1.3 汽车电子控制技术的应用领域
1.4 学习目标与内容安排
第二章：汽车电子控制系统的基本组成
2.1 汽车电子控制系统的组成要素
2.2 传感器的作用与类型
2.3 执行器的功能与类型
2.4 控制单元的结构与工作原理
2.5 学习目标与内容安排
第三章：发动机电子控制技术
3.1 发动机电子控制技术简介
3.2 发动机燃油喷射控制
3.3 发动机点火控制
3.4 发动机排放控制
3.5 学习目标与内容安排
第四章：自动变速器控制技术
4.1 自动变速器概述
4.2 自动变速器的结构与工作原理
4.3 自动变速器控制技术 4.4 常见自动变速器故障与诊断
4.5 学习目标与内容安排
第五章：汽车电子控制技术的应用案例
5.1 汽车ABS控制技术
5.2 汽车SRS控制技术
5.3 汽车TCS控制技术
5.4 汽车BSM控制技术
5.5 学习目标与内容安排
第六章：汽车电子控制系统的故障诊断与维修
6.1 故障诊断方法与工具
6.2 故障诊断流程与步骤
6.3 常见汽车电子控制系统的维修方法
6.4 故障案例分析与解决
6.5 学习目标与内容安排
第七章：汽车电子控制系统的设计与仿真
7.1 汽车电子控制系统设计的基本原则
7.2 控制算法与控制器设计
7.3 系统仿真与模型建立
7.4 仿真软件的使用与操作
7.5 学习目标与内容安排
第八章：新能源汽车电子控制技术
8.1 新能源汽车概述 8.2 电动汽车控制系统
8.3 混合动力汽车控制系统
8.4 燃料电池汽车控制系统
8.5 学习目标与内容安排
第九章：汽车电子控制技术的未来发展趋势
9.1 自动驾驶技术
9.2 车联网技术
9.3 新能源汽车技术的进一步发展
9.4 智能交通系统
9.5 学习目标与内容安排
第十章：综合练习与案例分析
《汽车电子控制技术》电子教案 4
《汽车电子控制技术》电子教案
第一章：绪论
1.1 课程简介
1.2 汽车电子控制技术的发展历程
1.3 学习目标与内容安排
第二章：汽车电子控制系统的组成与工作原理
2.1 汽车电子控制系统的组成
2.2 汽车电子控制系统的工作原理
2.3 学习目标与内容安排
第三章：发动机电子控制系统
3.1 发动机电子控制系统的组成与工作原理
3.2 发动机电子控制单元（ECU）
3.3 发动机传感器及其信号处理
3.4 发动机执行器及其控制
3.5 学习目标与内容安排
第四章：自动变速器电子控制系统
4.1 自动变速器电子控制系统的组成与工作原理
4.2 自动变速器控制策略与换挡规律
4.3 自动变速器传感器及其信号处理
4.4 自动变速器执行器及其控制
4.5 学习目标与内容安排
第五章：汽车电子控制系统的故障诊断与维修 5.1 故障诊断方法与工具
5.2 故障诊断流程与注意事项
5.3 发动机电子控制系统故障诊断与维修
5.4 自动变速器电子控制系统故障诊断与维修
5.5 学习目标与内容安排
第六章：汽车ABS系统
6.1 ABS系统概述
6.2 ABS系统的工作原理
6.3 ABS传感器及其信号处理
6.4 ABS执行器及其控制
6.5 学习目标与内容安排
第七章：汽车空调系统
7.1 汽车空调系统概述
7.2 汽车空调系统的工作原理
7.3 汽车空调系统的控制策略
7.4 汽车空调系统的维修与故障诊断
7.5 学习目标与内容安排
第八章：汽车安全气囊系统
8.1 汽车安全气囊系统概述
8.2 汽车安全气囊系统的工作原理
8.3 汽车安全气囊系统的控制策略
8.4 汽车安全气囊系统的维修与故障诊断 8.5 学习目标与内容安排
第九章：汽车电子稳定程序
9.1 汽车电子稳定程序概述
9.2 汽车电子稳定程序的工作原理
9.3 汽车电子稳定程序的控制策略
9.4 汽车电子稳定程序的维修与故障诊断
9.5 学习目标与内容安排
