太阳能硅片切割技术七重攻略
太阳能硅片切割技术七重
攻略
The Standardization Office was revised on the afternoon of December 13, 2020
太阳能硅片的线切割机理就是机器导轮在高速运转中带动钢线，从而由钢
线将聚乙二醇和碳化硅微粉混合的砂浆送到切割区，在钢线的高速运转中与压
在线网上的工件连续发生摩擦完成切割的过程。
在整个切割过程中，对硅片的质量以及成品率起主要作用的是切割
液的粘度、碳化硅微粉的粒型及粒度、砂浆的粘度、砂浆的流量、钢线的速
度、钢线的张力以及工件的进给速度等。
一、切割液（PEG）的粘度
由于在整个切割过程中，碳化硅微粉是悬浮在切割液上而通过钢线
进行切割的，所以切割液主要起悬浮和冷却的作用。
1、切割液的粘度是碳化硅微粉悬浮的重要保证。由于不同的机器
开发设计的系统思维不同，因而对砂浆的粘度也不同，即要求切割液的粘度也
有不同。例如瑞士线切割机要求切割液的粘度不低于55，而NTC要求22-25，
安永则低至18。只有符合机器要求的切割标准的粘度，才能在切割的过程中保
证碳化硅微粉的均匀悬浮分布以及砂浆稳定地通过砂浆管道随钢线进入切割
区。
2、由于带着砂浆的钢线在切割硅料的过程中，会因为摩擦发生
高温，所以切割液的粘度又对冷却起着重要作用。如果粘度不达标，就会导致
液的流动性差，不能将温度降下来而造成灼伤片或者出现断线，因此切割液的
粘度又确保了整个过程的温度控制。
二、碳化硅微粉的粒型及粒度
太阳能硅片的切割其实是钢线带着碳化硅微粉在切，所以微粉的粒
型及粒度是硅片表片的光洁程度和切割能力的关键。粒型规则，切出来的硅片
表明就会光洁度很好；粒度分布均匀，就会提高硅片的切割能力。
三、砂浆的粘度
线切割机对硅片切割能力的强弱，与砂浆的粘度有着不可分割的关
系。而砂浆的粘度又取决于硅片切割液的粘度、硅片切割液与碳化硅微粉的适
配性、硅片切割液与碳化硅微粉的配比比例、砂浆密度等。只有达到机器要求
标准的砂浆粘度（如NTC机器要求250左右）才能在切割过程中，提高切割效
率，提高成品率。
四、砂浆的流量
钢线在高速运动中，要完成对硅料的切割，必须由砂浆泵将砂浆从
储料箱中打到喷砂咀，再由喷砂咀喷到钢线上。砂浆的流量是否均匀、流量能
否达到切割的要求，都对切割能力和切割效率起着很关键的作用。如果流量跟
不上，就会出现切割能力严重下降，导致线痕片、断线、甚至是机器报警。
五、钢线的速度
由于线切割机可以根据用户的要求进行单向走线和双向走线，因而
两种情况下对线速的要求也不同。单向走线时，钢线始终保持一个速度运行
（MB和HCT可以根据切割情况在不同时间作出手动调整），这样相对来说比较
容易控制。目前单向走线的操作越来越少，仅限于MB和HCT机器。
双向走线时，钢线速度开始由零点沿一个方向用2-3秒的时间加速
到规定速度，运行一段时间后，再沿原方向慢慢降低到零点，在零点停顿秒后
再慢慢地反向加速到规定的速度，再沿反方向慢慢降低到零点的周期切割过
程。在双向切割的过程中，线切割机的切割能力在一定范围内随着钢线的速度
提高而提高，但不能低于或超过砂浆的切割能力。如果低于砂浆的切割能力，
就会出现线痕片甚至断线；反之，如果超出砂浆的切割能力，就可能导致砂浆
流量跟不上，从而出现厚薄片甚至线痕片等。
目前MB的平均线速可以达到13米/秒，NTC达米/秒。
六、钢线的张力
钢线的张力是硅片切割工艺中相当核心的要素之一。张力控制不好
是产生线痕片、崩边、甚至短线的重要原因。
1、钢线的张力过小，将会导致钢线弯曲度增大，带砂能力下降，
切割能力降低。从而出现线痕片等。
2、钢线张力过大，悬浮在钢线上的碳化硅微粉就会难以进入锯
缝，切割效率降低，出现线痕片等，并且断线的几率很大。
3、如果当切到胶条的时候，有时候会因为张力使用时间过长引起
偏离零点的变化，出现崩边等情况。
MB、NTC等线切割机一般的张力控制在送线和收线相差不到1，只
有安永的相差。
七、工件的进给速度
工件的进给速度与钢线速度、砂浆的切割能力以及工件形状在进给
的不同位置等有关。工件进给速度在整个切割过程中，是由以上的相关因素决
定的，也是最没有定量的一个要素。但控制不好，也可能会出现线痕片等不良
效果，影响切割质量和成品率。 总之，太阳能硅片线切割机的操作，是
一个经验大于技术流程与标准的精细活。只有在实际操作中，不断总结与探
讨，才能对机器的驾驭游刃有余
光伏晶硅提纯工艺流程
光伏晶硅提纯工艺流程
提纯流程
1. 原料准备：将硅矿石经过破碎、粉碎和磁选等处理，得到纯度较高的硅原料（通常为二氧化硅SiO2）。
2. 硅的还原：通过化学反应将硅源还原为纯硅。
最常用的方法是将硅原料与碳（通常是石油焦）在高温下进行反应，生成硅和一氧化碳。
这个过程通常在电弧炉或高温炉中进行。
3. 熔融硅的提纯：将还原的硅融化，通过物理和化学方法进一步提炼纯度。
常用的方法是通过等离子体熔融炉或石墨炉加热硅，通过碘化氢或氯化氢等气体将杂质硼、磷等有害元素从熔融硅中去除。
4. 拉棒：将提纯后的熔融硅通过石墨棒的引导，缓慢冷却并拉伸成单晶棒。
拉棒的过程中，会在棒的底部形成一个小的晶体种子，这个种子会沿着棒的方向逐渐生长，形成整个晶硅棒。
5. 切割晶棒：将拉出的晶硅棒切割成薄片，即光伏晶硅片。
切割通常使用钻石线锯或切割盘进行。
6. 清洗和检测：切割后的晶硅片被洗净以去除表面的沉积物和杂质，并经过严格的质量检测，包括电学性能、外观质量和尺寸等方面的检测。
《硅片加工技术》课件
技术发展的未来展望
新材料的应用
绿色制造的推广
随着新材料技术的发展，未来硅片加 工将更多地应用新材料，以提高硅片 的性能和加工效率。
未来硅片加工将更加注重绿色制造， 通过环保技术的推广和应用，降低生 产过程中的环境污染，实现可持续发 展。
智能化技术的应用
智能化技术将在硅片加工中发挥越来 越重要的作用，如人工智能、大数据 和云计算等，以提高加工过程的自动 化和智能化水平。
05
硅片加工技术的发展趋势 与挑战
技术发展趋势
03
高效化
自动化
精细化
随着对硅片加工效率要求的提高，高效化 的加工技术成为发展趋势。例如，采用更 先进的切割设备和工艺，提高切割速度和 硅片质量。
自动化技术广泛应用于硅片加工过程，包 括自动上下料、自动检测和自动控制等， 以提高生产效率和加工精度。
随着集成电路的发展，硅片加工的精细化 程度不断提高，需要更精确的加工设备和 工艺。
《硅片加工技术》ppt课件
目录
• 硅片加工技术概述 • 硅片加工技术原理 • 硅片加工设备与工具 • 硅片加工技术的应用 • 硅片加工技术的发展趋势与挑战 • 硅片加工技术案例分析
01
硅片加工技术概述
硅片加工的定义与重要性
01
硅片加工的定义
02
硅片加工的重要性
硅片加工是指将硅材料通过一系列的物理和化学处理，加工成具有特 定形状和规格的硅片的过程。
以提高硅片的加工效率，降低生产成本。
案例二：硅片研磨与抛光技术的优化
总结词
硅片研磨与抛光技术的优化是提高硅片表面 质量和光学性能的关键。
详细描述
通过对硅片研磨与抛光技术的优化，可以有 效地降低硅片表面的粗糙度，提高硅片的光 学性能。这种技术可以应用于太阳能电池、 集成电路和微电子器件等领域。通过采用先 进的研磨和抛光设备，选用合适的磨料和抛 光液，优化工艺参数等方式，可以实现硅片 表面的超光滑加工。

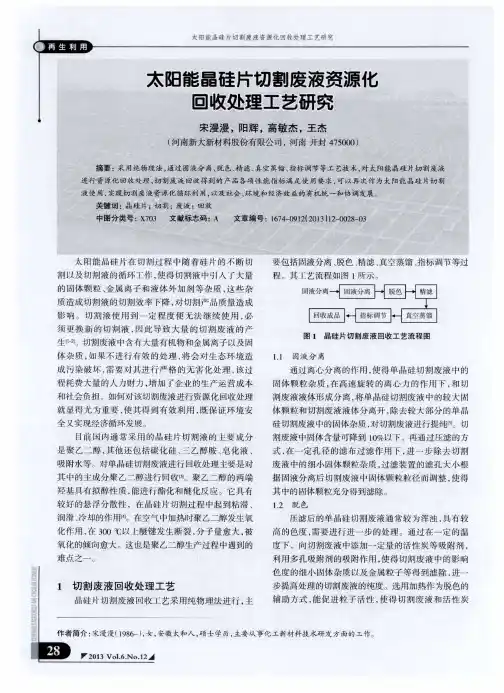

太阳能晶硅片切割废液资源化回收处理工艺研究
其 中的水分等液 体杂质通 过蒸馏 除去 ， 最终 回收处 理
得 到切割液半成 品 ， 再将其 有针对性 的添加 一些外 加 剂， 进 而达到 和新液 相 当 的性 能 指标 ， 满 足工业 使 用
【 ２ 】 张照元 ， 田力． 多晶硅切 割液废液 的回收与利用【 Ｊ 】 ＿ 中 国环 保产
２ 注意事项
（ １ ） 做好切割废液 的固液分离和脱水处理 ， 尽可能
将 精滤 处理 后 的单 晶硅切 割废 液进 一 步通 过蒸
馏， 将 其 中的水 分等杂质 ， 通过蒸馏 形式除去 ， 提高切 割废液的纯度。 蒸馏采用减压蒸馏的方式进行 ， 真空度要
地使切 割液 与其 中的 固体杂质分开 ， 保证无 肉眼观察 到 的颗粒 存在 ， 同时检查 切割废 液体 系 的酸度 ， 使 酸 度 降下 来 然后 再 脱水 ， 脱水 时 要保 证 切 割废 液 脱水
理 的切 割废液进行 进一步 的指标调节 ， 形成不 同型号 的产 品 ， 使之满足各 类市场对 太 阳能 晶硅片切 割液 的
使用需求 。
切割废 液经过上述 回收处理后 ， 其 主要性 能指标
如表 １ 所示。
表 １ 晶硅片切割废液回收 处理后性 能指标
３ 结 论
采用 纯物 理 的方 法对 晶硅 片切 割液 进行 回收处
（ ２ ） 脱色 的 目的是将 产生颜色 的高分子 色素除去。
并采用 吸附剂 吸附 ， 将这一危 害硅 片切割 的杂质物质
从体 系中完全 除去 ， 并不只是 为了使 回收 的产 品外 观 好看 。 更是通过物理 吸附作 用 ， 将切割废液 中的部分 杂 质除去 ， 提高切割液的纯度 。
光伏切片知识点总结
光伏切片知识点总结第一章：光伏切片的起源和发展1.1 光伏切片的定义光伏切片是指在光伏领域中用于制造太阳能电池的硅片或其他材料的切割过程。
切片后的硅片通常通过光伏组件的生产线加工成太阳能电池，并最终形成太阳能电池组件，用于太阳能发电。
1.2 光伏切片的起源光伏切片的起源可以追溯到20世纪50年代初期，当时美国贝尔实验室的研究人员首次发现了硅电池的光电效应。
随着对太阳能电池的研究不断深入，光伏切片技术也在不断发展。
1.3 发展历程20世纪60年代，硅片切割技术开始逐渐成熟，人们逐渐将硅片切割成较薄的片材用于太阳能电池的制造。
随着科学技术的不断进步，光伏切片技术也不断得到完善，切片的厚度逐渐减小，效率也得到了提高。
第二章：光伏切片的材料及生产工艺2.1 光伏切片的材料光伏切片的主要材料是硅硅片，硅片通常采用多晶硅、单晶硅、多晶硅等材料。
2.2 光伏切片的生产工艺光伏切片的生产工艺主要包括原材料的准备、切片的加工、表面处理、清洗和检测等工序。
其中切片的加工是最为关键的一环，通常采用弯曲切割、切割线束技术等。
2.3 切片工艺的发展趋势随着科学技术的不断发展，光伏切片的生产工艺也在不断更新换代。
未来，光伏切片的生产工艺将更加精细化、智能化，生产成本将进一步降低，效率将进一步提高。
第三章：光伏切片的应用及市场前景3.1 光伏切片的应用领域光伏切片广泛应用于太阳能电池的制造和光伏组件的生产，是太阳能发电的关键组成部分。
目前，光伏切片的主要应用领域包括屋顶光伏系统、光伏发电站等。
3.2 光伏切片市场前景随着全球对清洁能源的需求不断增加，光伏切片市场前景广阔。
预计未来几年，全球光伏切片市场将保持稳步增长，国内外光伏切片企业也将迎来更大的发展机遇。
第四章：光伏切片的发展趋势和挑战4.1 光伏切片的发展趋势未来，光伏切片的发展趋势将主要包括：（1）技术创新：光伏切片技术将不断创新，加工精度将进一步提高，切片厚度将进一步减小。
硅片生产流程
硅片生产流程及主要设备作为一种取之不尽的清洁能源，太阳能的开发利用正引起人类从未有过的极大关注。
商业化太阳能电池采用的是无毒性的晶硅，单晶和多晶硅电池的特点是光电转换效率高、寿命长且稳定性好。
硅片是晶体硅光伏电池加工成本中最昂贵的部分, 随着半导体制造技术的不断成熟完善，硅片制造成本不断降低。
硅片切割是太阳能光伏电池制造工艺中的关键部分,太阳能电池所用硅片的切割成本一直居高不下，要占到太阳能电池总制造成本的30％以上。
所以降低这部分的制造成本对于提高太阳能对传统能源的竞争力至关重要。
目前硅片的切割方法都是围绕如何减小切缝损失、降低切割厚度、增大切片尺寸及提高切割效率方面进行的。
1.工艺流程：硅锭（硅棒）--切块（切方）--倒角抛光--粘胶--切片--脱胶清洗--分选检验、包装2．工艺简介切块／切方:将硅锭或者硅棒切成适合切片的尺寸,一般硅锭切成25 块（主流）。
倒角抛光：将晶柱的圆面棱角研磨成符合要求的尺寸，对表面进行抛光处理，从而获得高度平坦的晶片。
粘胶：用粘附剂把晶柱固定在由铝板和玻璃板组成的夹具上，自然硬化或用恒温炉使其硬化。
切片：把晶柱切割成硅片，切割的深度要达到夹具上的玻璃板，以便在之后的程序中把硅片和玻璃板分开。
脱胶清洗：用清水清洗切成的硅片，再用热水浸泡，使硅片与玻璃板分开。
分选检验包装：抽样检查厚度、尺寸、抗阻值等指标，全部检查破损、裂痕、边缘缺口，挑选出符合要求的硅片进行包装。
3．太阳能硅片切割方法太阳能硅片切割方法主要有: 外圆切割、内圆切割和磨料线切割和电火花切割(WEDM )等。
80年代中期之前的硅片切割都是由外圆切割机床或者内圆切割机床完成的, 这两种切割方法在那时的研究已经达到了鼎盛时期, 相当多功能的全自动切片机相继商品化, 生产主要分布在瑞士、德国、日本、美国等地方。
90年中后期以来, 多线切割技术逐渐走向成熟,其切缝损失小、切割直径大、成片效率高、适合大批量硅片加工, 在国内外太阳能电池的硅片切割上,得到广泛的应用。
太阳能电池片生产流程解析
太阳能电池片生产流程解析一、概念太阳能电池：就是将太阳能转化为电能的半导体器件。
二、工艺流程太阳能电池工艺流程：清洗制绒→扩散→刻蚀→去PSG→ PECVD→丝网印刷→烧结→测试分档→分选→包装（一）、制绒和清洗硅片表面处理的目的：去除硅片表面的机械损伤层，清除表面油污和金属杂质，形成起伏不平的绒面，增加硅片对太阳光的吸收效率。
绒面腐蚀原理：利用低浓度碱溶液对晶体硅在不同晶体取向上具有不同腐蚀速率的各向异性腐蚀特性，在硅片表面腐蚀形成角锥体密布的表面形貌，就称为表面织构化。
角锥体四面全是由〈111〉面包围形成，反应式为：Si+2NaOH+H2O →NaSiO3+2H2↑制备绒面的目的：减少光的反射率，提高短路电流（Isc），最终提高电池的光电转换效率。
陷光原理：当光入射到一定角度的斜面，光会反射到另一角度的斜面，形成二次或者多次吸收，从而增加吸收率。
影响绒面质量的关键因素：1.NaOH浓度 2.异丙醇浓度 3.制绒槽内硅酸钠的累计量 4. 制绒腐蚀的温度 5.制绒腐蚀时间的长短 6.槽体密封程度7.异丙醇的挥发程度化学清洗原理HF去除硅片表面氧化层：SiO2 + 6HF → H2[SiF6] + 2H2OHCl去除硅片表面金属杂质：盐酸具有酸和络合剂的双重作用，氯离子能与Pt2+、Au3+、 Ag+、Cu+、Cd2+、Hg2+等金属离子形成可溶于水的络合物。
★注意事项NaOH、HCl、HF都是强腐蚀性的化学药品，其固体颗粒、溶液、蒸汽会伤害到人的皮肤、眼睛、呼吸道，所以操作人员要按照规定穿戴防护服、防护面具、防护眼镜、长袖胶皮手套。
一旦有化学试剂伤害了员工的身体，马上用纯水冲洗30分钟，送医院就医。
（二）、扩散太阳电池制造的核心工序——PN结（太阳电池的心脏）扩散的目的：形成PN结太阳能电池磷扩散方法1.三氯氧磷（POCl3）液态源扩散2.喷涂磷酸水溶液后链式扩散3.丝网印刷磷浆料后链式扩散，现大多采用的是第一种方法。
太阳能电池片生产工艺
太阳能电池片生产工艺以太阳能电池片生产工艺为标题，我们来探讨一下太阳能电池片的制造过程。
太阳能电池片是太阳能光伏发电系统的核心组成部分，它能将太阳光能转化为电能。
太阳能电池片的制造工艺主要包括晶体硅的制备、电池片的制备以及电池片的封装三个步骤。
晶体硅的制备是太阳能电池片生产的第一步。
晶体硅是太阳能电池片的主要材料，它可以通过多种方法制备。
其中最常用的方法是通过化学气相沉积法制备单晶硅。
这种方法主要是将硅源气体（如三氯硅）在高温下分解，生成单晶硅。
另外，还可以通过多晶硅的溶液法、多晶硅的熔融法等方法制备晶体硅。
接下来是电池片的制备过程。
首先，将制备好的晶体硅切割成薄片，然后在薄片表面进行蚀刻处理，形成PN结。
蚀刻处理是通过在硅片表面涂覆一层光刻胶，然后使用光掩膜和紫外线照射的方法来实现的。
在蚀刻过程中，只有光刻胶覆盖的区域会被蚀刻掉，形成PN结。
接着，将蚀刻过的硅片进行扩散处理，使得PN结中的硼和磷原子扩散到硅片的表面，形成P型和N型硅片。
最后，将P型和N型硅片叠加在一起，并进行金属导线的连接，形成太阳能电池片。
最后是电池片的封装过程。
电池片封装主要是为了保护电池片，并将多个电池片组装成太阳能电池板。
首先，将电池片放置在透明的玻璃或塑料基板上，然后使用导电胶水将电池片固定在基板上。
接着，将多个电池片串联或并联，形成太阳能电池板。
最后，使用胶水或密封胶将电池板与框架固定在一起，并进行防水处理，以确保电池板的稳定性和耐用性。
总结一下，太阳能电池片的生产工艺包括晶体硅的制备、电池片的制备以及电池片的封装三个步骤。
这些步骤都是非常关键的，每个步骤都需要严格控制工艺参数，以确保太阳能电池片的质量和性能。
通过不断改进工艺技术，提高生产效率和降低生产成本，太阳能电池片的生产工艺将会得到进一步的发展和完善。
单多晶太阳能硅片线痕的起因和降低方法
单多晶太阳能硅片线痕的起因和降低方法
单多晶太阳能硅片线痕的起因和降低方法如下：
单晶硅片线痕的产生原因：
1. 杂质：多晶硅锭内杂质引起，在切片过程中无法完全去除，导致硅片上产生相关线痕。
2. 跳线：主要原因为杂质（碎硅片、砂浆中的杂质）进入线槽或者粘附于线网，导轮磨损过大、钢线张力太小、线弓过大产生滑移。
降低单晶硅片线痕的方法：
1. 改善铸锭或原材料工艺，改善IPQC检测手段。
2. 改善切片工艺，采用粗砂、粗线、降低台速、提高线速等。
多晶硅片线痕的产生原因：
1. 跳线：主要原因为杂质（碎硅片、砂浆中的杂质）进入线槽或者粘附于线网，导轮磨损过大、钢线张力太小、线弓过大产生滑移。
2. 断线：即使能够挽救回来，或多或少会产生线痕片。
降低多晶硅片线痕的方法：
1. 在切割过程中应该定期观察线网情况，每次切割完毕后清理工作要做到位，确保线网上的杂质都被气枪吹尽，切割前砂浆循环足够时间，使砂浆中携带的杂质都被有效过滤。
2. 每次切割前确认导轮使用时间是否超出限制，如果超出及时更换。
单多晶太阳能硅片线痕的产生原因主要包括杂质和机械故障。
为了降低线痕的产生，需要采取一系列的措施，包括改善原材料和工艺，定期清理和维护设备等。
太阳能电池片生产制造工艺
太阳能电池（硅片）的生产工艺原理太阳能电池片的生产工艺流程分为硅片检测——表面制绒——扩散制结——去磷硅玻璃——等离子刻蚀——镀减反射膜——丝网印刷——快速烧结等。
具体介绍如下：一、硅片检测硅片是太阳能电池片的载体，硅片质量的好坏直接决定了太阳能电池片转换效率的高低，因此需要对来料硅片进行检测。
该工序主要用来对硅片的一些技术参数进行在线测量，这些参数主要包括硅片表面不平整度、少子寿命、电阻率、P/N型和微裂纹等。
该组设备分自动上下料、硅片传输、系统整合部分和四个检测模块。
其中，光伏硅片检测仪对硅片表面不平整度进行检测,同时检测硅片的尺寸和对角线等外观参数；微裂纹检测模块用来检测硅片的内部微裂纹；另外还有两个检测模组，其中一个在线测试模组主要测试硅片体电阻率和硅片类型，另一个模块用于检测硅片的少子寿命。
在进行少子寿命和电阻率检测之前，需要先对硅片的对角线、微裂纹进行检测，并自动剔除破损硅片。
硅片检测设备能够自动装片和卸片，并且能够将不合格品放到固定位置，从而提高检测精度和效率。
二、表面制绒单晶硅绒面的制备是利用硅的各向异性腐蚀，在每平方厘米硅表面形成几百万个四面方锥体也即金字塔结构。
由于入射光在表面的多次反射和折射，增加了光的吸收，提高了电池的短路电流和转换效率。
硅的各向异性腐蚀液通常用热的碱性溶液，可用的碱有氢氧化钠，氢氧化钾、氢氧化锂和乙二胺等。
大多使用廉价的浓度约为1%的氢氧化钠稀溶液来制备绒面硅，腐蚀温度为70-85℃。
为了获得均匀的绒面，还应在溶液中酌量添加醇类如乙醇和异丙醇等作为络合剂，以加快硅的腐蚀。
制备绒面前，硅片须先进行初步表面腐蚀，用碱性或酸性腐蚀液蚀去约20～25μm，在腐蚀绒面后，进行一般的化学清洗。
经过表面准备的硅片都不宜在水中久存，以防沾污，应尽快扩散制结。
三、扩散制结太阳能电池需要一个大面积的PN结以实现光能到电能的转换，而扩散炉即为制造太阳能电池PN结的专用设备。
管式扩散炉主要由石英舟的上下载部分、废气室、炉体部分和气柜部分等四大部分组成。
