第三章 室内照明设计基础知识

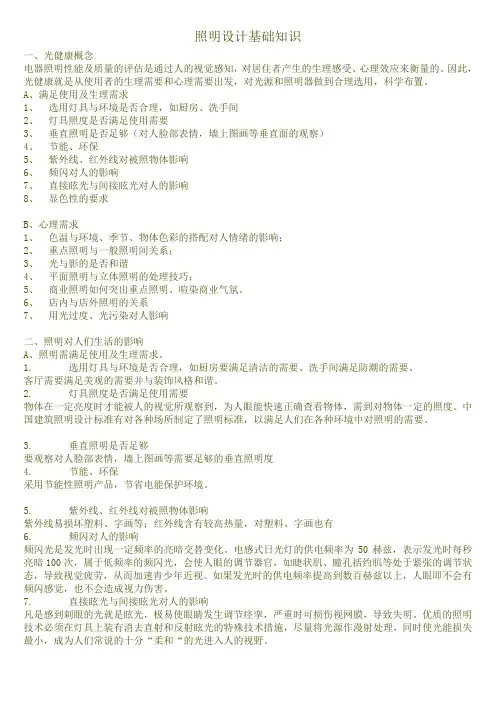

照明设计基础知识
照明设计基础知识一、光健康概念电器照明性能及质量的评估是通过人的视觉感知，对居住者产生的生理感受、心理效应来衡量的。
因此，光健康就是从使用者的生理需要和心理需要出发，对光源和照明器做到合理选用，科学布置。
A、满足使用及生理需求1、选用灯具与环境是否合理，如厨房、洗手间2、灯具照度是否满足使用需要3、垂直照明是否足够（对人脸部表情，墙上图画等垂直面的观察）4、节能、环保5、紫外线、红外线对被照物体影响6、频闪对人的影响7、直接眩光与间接眩光对人的影响8、显色性的要求B、心理需求1、色温与环境、季节、物体色彩的搭配对人情绪的影响；2、重点照明与一般照明间关系；3、光与影的是否和谐4、平面照明与立体照明的处理技巧；5、商业照明如何突出重点照明、喧染商业气氛。
6、店内与店外照明的关系7、用光过度、光污染对人影响二、照明对人们生活的影响A、照明需满足使用及生理需求。
1. 选用灯具与环境是否合理，如厨房要满足清洁的需要、洗手间满足防潮的需要、客厅需要满足美观的需要并与装饰风格和谐。
2. 灯具照度是否满足使用需要物体在一定亮度时才能被人的视觉所观察到，为人眼能快速正确查看物体，需到对物体一定的照度。
中国建筑照明设计标准有对各种场所制定了照明标准，以满足人们在各种环境中对照明的需要。
3. 垂直照明是否足够要观察对人脸部表情，墙上图画等需要足够的垂直照明度4. 节能、环保采用节能性照明产品，节省电能保护环境。
5. 紫外线、红外线对被照物体影响紫外线易损坏塑料、字画等；红外线含有较高热量，对塑料、字画也有6. 频闪对人的影响频闪光是发光时出现一定频率的亮暗交替变化。
电感式日光灯的供电频率为50赫兹，表示发光时每秒亮暗100次，属于低频率的频闪光，会使人眼的调节器官，如睫状肌、瞳孔括约肌等处于紧张的调节状态，导致视觉疲劳，从而加速青少年近视。
如果发光时的供电频率提高到数百赫兹以上，人眼即不会有频闪感觉，也不会造成视力伤害。
室内环境与照明设计
一：采光与照明的基本知识
4.灯光设计的原则与要求
⑴、功能性原则 ⑵、安全性原则 ⑶、经济性原则 ⑷、美观性原则
⑴、功能性原则
• 按照国家颁布的照度标准，满足室内各功能区 的要求。
• 防止灯光太强和直射光刺激人的眼睛—眩光。
⑵、安全性原则
• 灯光照明设计要求绝对的安全可靠，由于 照明来自电源，必须采取严格的防触电等 安全措施，以避免意外事故的发生。（使 用安全）
白炽灯寿命较短而光效不高，其总功率的 93%-94%都转化成了热能。但白炽灯价格低廉， 其显色性是人造光源中最好的。（平均显色指 数在95以上）。
三：灯具的类型与特点
⑵卤 钨 灯
在硬质玻璃或石英玻璃制成的白炽灯泡或灯管 内充入少量卤化物（如碘化物或溴化物，分别 称为碘钨灯、溴钨灯）。 特点：改变了普通白炽灯的黑化现象，提高了 使用寿命，是白炽灯的1.5倍。保持了白炽灯 显色性好的优点（显色性接近100%）。缺点 是价格比白炽灯高几倍至几十倍。
卤 钨 灯（生活中使用
的射灯的光源多为此类）
三：灯具的类型与特点
⑶荧 光 灯
低压水银荧光灯通称荧光灯。在灯管中充 入气压很低的汞蒸气和惰性气体氩气。因玻璃 管内壁涂的荧光粉不同，荧光灯可分为日光色、 冷白色、白色、暖白色和彩色。 特点：荧光灯与白炽灯相比，最突出的优点是 光效高（为白炽灯的4-6倍）和使用寿命长。 缺点是显色性差、装饰性差，另外还有频闪现 象。
二：室内采光计算与照明设计
２.光的种类 照明用光随灯具种类和造型不同，会产生不 同的光照效果．所产生的光线，可分为直射光、 反射光、漫射光。 ⑴直射光 光源直接照射到工作面上的光。 ⑵反射光 利用反射罩做反射定向照明。 ⑶漫射光 利用灯罩使光线形成多方向的漫射
照明基础知识照明设计word资料20页
照明基础知识照明设计一、前言电光源自19世纪80年代发明以来，至今已有100多年的历史。
人类社会的发展，科学技术的进步，使电光源技术获得了突飞猛进的发展，配合各种光源的使用，产生了造型多姿多彩，风格各异的灯具，为照明设计提供了广阔的发挥空间。
今天的人工照明己不是单一的灯光，而是多种电器照明媒体与环境装饰紧密结合，形成了一门电气装饰综合艺术。
近年来，装饰与艺术照明在建筑中的美化作用与日俱增，灯光不仅为人们的工作、学习和生活提供良好的视觉条件，体现出一定的风格，增加建筑艺术的美感，使环境空间更加符合人们的心理和生理上的需求，从而得到美的享受和心理平衡。
现代建筑物不仅注重室内空间的构成要素，更为重视的是电气对室内空间环境的美学效果及由此对人们所产生的心理效应。
因此一切居住、娱乐、社交场所的照明设计的首要任务是艺术主题和视觉的舒适性，电光源的迅速发展，使现代设计不但能提供良好的光照条件，而且在此基础上可利用光的表现力对室内空间进行艺术加工，从而共同创造现代生活的文明。
不同的国家，不同的人们在不同的时期，由于生活习惯、经济文化和环境的差异，人们对照明的要求是不同的，产生了不同的照明设计风格和手法。
所以照明设计同时要考虑上述情况，再结合当时的光源、灯具以及使用环境等因素考虑。
二、光1、光的知识光是以电磁波的形式传播的，光源是能被人们的眼睛所感受到的电磁波，其波长范围380ｎｍ－780ｎｍ（ｎｍ：纳米，长度单位1ｎｍ＝10-9ｍ），长于 780ｎｍ的为红外线、无线电等，短于380ｎｍ的为紫外线、X射线、宇宙射线等。
可见光部分又分为解成红光、黄光、橙光、绿光、青光、蓝光、紫光等七种基本单色光。
光和其它所有的电磁辐射一样，在真空中以每秒30万千米的速度沿直线传播。
当光通过某种物质时如水或空气，其传播速度会减慢。
光在真空中的速度和在媒质中的速度比值称为该媒质的折射率，在折射率不同的两种媒质的界面上，入射光线产生折射与发射现象。

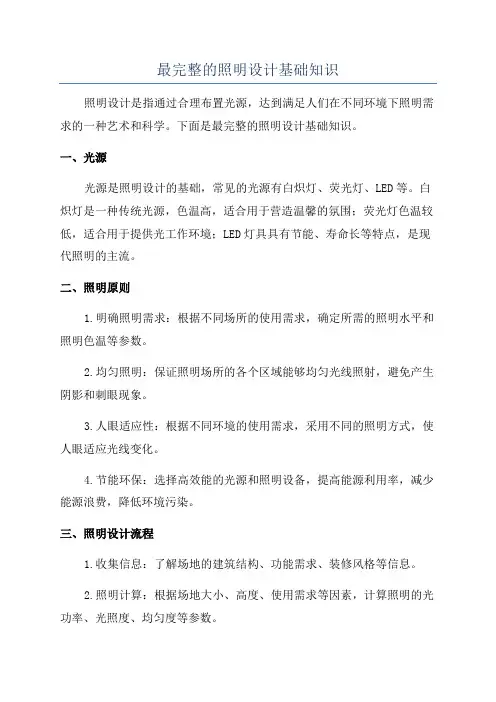

最完整的照明设计基础知识
最完整的照明设计基础知识照明设计是指通过合理布置光源，达到满足人们在不同环境下照明需求的一种艺术和科学。
下面是最完整的照明设计基础知识。
一、光源光源是照明设计的基础，常见的光源有白炽灯、荧光灯、LED等。
白炽灯是一种传统光源，色温高，适合用于营造温馨的氛围；荧光灯色温较低，适合用于提供光工作环境；LED灯具具有节能、寿命长等特点，是现代照明的主流。
二、照明原则1.明确照明需求：根据不同场所的使用需求，确定所需的照明水平和照明色温等参数。
2.均匀照明：保证照明场所的各个区域能够均匀光线照射，避免产生阴影和刺眼现象。
3.人眼适应性：根据不同环境的使用需求，采用不同的照明方式，使人眼适应光线变化。
4.节能环保：选择高效能的光源和照明设备，提高能源利用率，减少能源浪费，降低环境污染。
三、照明设计流程1.收集信息：了解场地的建筑结构、功能需求、装修风格等信息。
2.照明计算：根据场地大小、高度、使用需求等因素，计算照明的光功率、光照度、均匀度等参数。
3.设计方案：根据照明计算结果，确定合适的照明方案，包括灯具的布置、灯具的选择等。
4.施工工艺：确定灯具的安装位置、灯具的固定方式等施工方案。
5.试灯调试：安装完毕后，进行试灯调试，调整照明设备的位置和角度，使之达到最佳照明效果。
6.完善保养：定期进行照明设备的保养和维护，确保其正常运行。
四、照明参数1.光功率：指光源单位时间内释放的光能量，常用单位为瓦特（W）。
2. 光照度：指单位面积上接收到的光通量，常用单位为勒克斯（lux）。
3.色温：指光源发出的光线的颜色，以绝对温度（K）表示，常见的有暖白、自然白和冷白等。
4. 显色指数：反映光源照射物体的颜色还原程度，常用指数为CRI （Color Rendering Index）。
五、照明效果1.总体照明：提供整个区域的基本照明，使人能够清晰地看到周围环境。
2.局部照明：照亮特定的场所或物体，突出主体，强调空间层次。

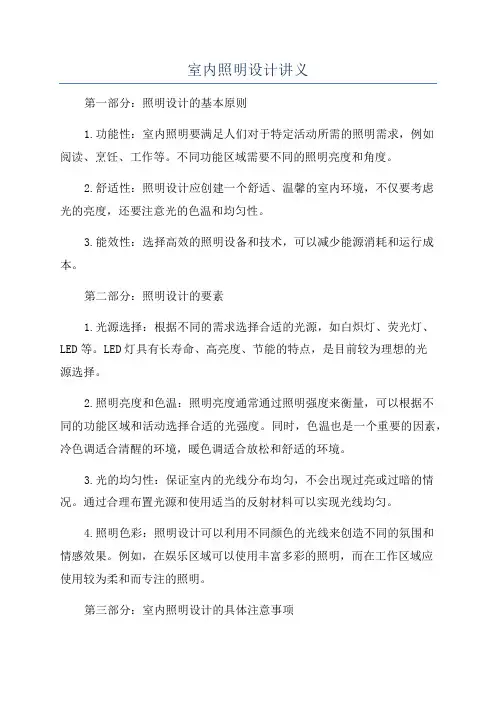

室内照明设计讲义
室内照明设计讲义第一部分：照明设计的基本原则1.功能性：室内照明要满足人们对于特定活动所需的照明需求，例如阅读、烹饪、工作等。
不同功能区域需要不同的照明亮度和角度。
2.舒适性：照明设计应创建一个舒适、温馨的室内环境，不仅要考虑光的亮度，还要注意光的色温和均匀性。
3.能效性：选择高效的照明设备和技术，可以减少能源消耗和运行成本。
第二部分：照明设计的要素1.光源选择：根据不同的需求选择合适的光源，如白炽灯、荧光灯、LED等。
LED灯具有长寿命、高亮度、节能的特点，是目前较为理想的光源选择。
2.照明亮度和色温：照明亮度通常通过照明强度来衡量，可以根据不同的功能区域和活动选择合适的光强度。
同时，色温也是一个重要的因素，冷色调适合清醒的环境，暖色调适合放松和舒适的环境。
3.光的均匀性：保证室内的光线分布均匀，不会出现过亮或过暗的情况。
通过合理布置光源和使用适当的反射材料可以实现光线均匀。
4.照明色彩：照明设计可以利用不同颜色的光线来创造不同的氛围和情感效果。
例如，在娱乐区域可以使用丰富多彩的照明，而在工作区域应使用较为柔和而专注的照明。
第三部分：室内照明设计的具体注意事项1.建立适当的照明层次：使用不同类型和位置的灯光来营造层次感和深度感，如使用吊灯、壁灯、台灯等组合照明。
2.防止眩光：注意选择合适的灯具和灯罩，避免直接暴露光源，以免产生刺眼的反射。
3.考虑空间和布局：不同的室内空间和布局需要不同的照明方案。
例如，客厅需要创造温馨的氛围，而厨房需要强调功能性和明亮度。
4.照明控制系统：使用合适的照明控制系统可以满足不同时间和需求的光线调节，如调光、光线自动感应等。
5.色彩还原：在室内照明设计中，要特别关注照明对色彩的还原度。
选择符合要求的光源和灯具，确保室内的颜色真实且饱满。
总结：室内照明设计是一个综合性的学科，需要综合考虑功能性、舒适性和能效性等因素。
了解照明设计的基本原则和要素，并在具体设计中注意其注意事项，可以帮助我们创造舒适、高效的室内照明环境。
室内照明
紧凑型荧光灯的形式
标准直管荧光灯
超色彩环保荧光灯
安全荧光灯 TLD
高显色直管荧光灯
环形荧光灯
卤钨灯
• 卤钨灯（halogen lamp）是填充气体内含有部分 卤族元素或卤化物的充气白炽灯。在普通白炽灯 中，灯丝的高温造成钨的蒸发，蒸发的钨沉淀在 玻壳上，产生灯泡玻壳发黑的现象。1959年时， 发明了卤钨灯，利用卤钨循环的原理消除了这一 发黑的现象。
3.2 固定式装饰灯具的应用
吸顶灯具 其功能及光源与吊灯大致相仿，装饰性完全体现在所
有的灯罩上，以图案设计优雅、光色柔和、造价便宜等取悦于众，
常用于居室、走廊、厨房及层高较低的空间。其一个灯罩内可装 一个光源或多个光源，达到能发出均匀的光线。
3.2 固定式装饰灯具的应用
壁灯 小型灯具，常作辅助光源，对它的亮度要求不高，但对它
室内设计与照明
要求：
了解一般家居、宾馆、商场、办公及营业厅等场所的 照明光源、灯具以及照明方式等相关知识；加强对室 内各空间照明基本原理与基本技术的灵活运用；掌握 艺术灯光设计和简单的照明工程设计的初步应用能力。
室内设计与照明
室内设计与照明
第六章
室内设计与照明
室内设计基础知识
室内自然采光
1.3 照明方式和标准
照明方式 照明方式产生的光照和光影效果起到烘托室内环境气氛 的作用。现代室内设计的多层次、界面模糊的复合星际 以及“未完成设计”的灵活性，都可以通过光照环境设 计以及对空间的表现加以完善和改变，使创作得到充分 的体现。 因此采用何种方式，达到何种照明效果，这与区间功能 的要求密切相关。不同特性的照明产生了各种光现象， 照明光线之间不同比例的配合，产生了各种照明方式。
照明设计基础知识
照明设计基础知识照明设计是指在建筑、艺术及舞台、电影、电视等场所中，通过合理的照明布局，利用照明装置和设备，使场景更加出色、舒适和安全的一门艺术与科学。
照明设计的基础知识主要包括照明原理、照明设计要素、光源选择、光度学、照明控制等内容。
照明原理是指照明设计中的一些基本概念和原则，通过了解这些原理可以使设计师更好的把握照明设计的方向和目标。
例如，照明设计中常用的照明效果包括直接照明、间接照明、局部照明、整体照明等，这些效果的选择和应用需要基于建筑的功能和风格来确定。
照明设计要素包括照明需求、光源选择、照明装置的设计与位置、照明控制等。
首先，设计师需要了解建筑或场所的功能需求，比如是办公室、酒店、剧场还是展览馆等，根据不同的需求来确定照明的目标和策略。
光源的选择是照明设计的关键环节之一，不同的光源有不同的发光特性和颜色温度，光源的选择直接影响到照明效果和能耗。
常见的光源包括白炽灯、荧光灯、LED等，设计师需要根据场所的要求来选择合适的光源。
光度学是照明设计中的重要理论基础，它研究光的辐射、传播和影响等特性。
了解光度学可以帮助设计师预测光的传播和散射情况，从而更好地控制光线的亮度和分布。
照明控制是指通过各种照明设备和技术手段来实现对光线的调节和控制，包括照明系统的布置、控制面板的设计和定位、调光和色温控制等。
通过科学而合理的照明控制，可以实现照明效果的调整，节能减排，提高照明品质。
除了上述基础知识外，照明设计还需要考虑建筑的外观和室内环境，比如建筑外墙、景观照明、室内装饰等因素。
设计师要通过照明设计，将建筑或场所的魅力和特色凸显出来，同时要考虑用户的视觉舒适度和安全性。
总之，照明设计是一个融合科学和艺术的领域，需要设计师掌握光学、电气、建筑等多学科的知识。
通过学习和应用照明设计的基础知识，设计师可以更好地满足人们对照明环境的需求，创造出令人满意的照明效果。
室内设计与照明
1.1 光源和灯具
常用照明灯具的显色指数（Ra）
灯具类型 白炽灯 卤钨灯
白色荧光灯 日光色灯
Ra 97 95～99 55～85 75～94
灯具类型 高压汞灯 高压钠灯
氙灯
Ra 20～30 20～25
90~94
1.1 光源和灯具
眩光 ❖ 人脑把进入眼睛的光刺激转化为整体经验的过程称为视知觉。它是对客观事物的整 个形象的反映。 ❖ 在视野内由于光的亮度分布或亮度范围不适当，或在空间上时间上亮度对比悬殊， 以致引起眼睛不舒适或降低观察能力的现象称为眩光。它是一种视觉条件不是光线。 如果光源、灯具、窗子和其他区域的亮度比室内一般环境的亮度高的多，人们就会 感受到眩光。 ❖ 灯具产生眩光的主要因素： ① 光源的亮度和大小 （最主要） ② 光源在视野内的位置、观察者的视线方向 ③ 照度水平和房间表面的反射比等诸多因素 ❖ 控制不舒适眩光，产生不舒适感，严重的还会损害视觉功效，降低光源的亮度，移 动光源的位置和隐蔽光源，使之处于眩光区外即视平线上45°之外，眩光不严重。 ❖ 遮挡角与保护角之和为90°，遮挡角的标准各国规定不一，一般为60°～70°，这 样保护角为20°～30°
装饰灯具的图例
壁灯、床头灯 吸顶花灯 筒灯 石英设灯
球形灯 镜前灯 防水灯 吸顶灯
紧凑型荧光灯的形式
1.1 光源和灯具
人工照明用光因使用不同的灯具，会产生不同的照明效果，产生的光线类 型可分为直射光、反射光、漫反射光三种。
1.1 光源和灯具
人工照明用光因使用不同的灯具，会产生不同的照明效果，产生的光线类 型可分为直射光、反射光、漫反射光三种。
照明方式
❖照明方式产生的光照和光影效果起到烘托室内环 境气氛的作用。现代室内设计的多层次、界面模 糊的复合星际以及“未完成设计”的灵活性，都 可以通过光照环境设计以及对空间的表现加以完 善和改变，使创作得到充分的体现。
室内照明设计课件
四、特例浅析：中华第一灯—— 西汉长信宫灯 长信宫”灯1968年出土于河北省满城县中 山靖王刘胜之妻墓。 整座灯由青铜分体铸造，铸成之后通体鎏 金，鎏金也称火镀金或银镀金，大致的工 艺流程是先将金与汞合金一齐涂抹在金属 器物表面上，之后烘烤器物，汞遇热化退， 金则留存于器面，到了汉代，鎏金工艺已 极为成熟精湛，“长信宫”灯可谓其中典 范，二千多年的时间使灯上的金箔多有剥 落，然而在灯光照射下，整个灯依旧金光 闪闪，华贵非常。
• 方案图与模型（方案图、实体模型） • 生产图预算
52
第三节 灯具的材料与构造
一、灯具的材料 材料作为依附在造型上的皮肤，透过其质感、色彩和肌理，向人们 传达一种氛围，并以此来影响人们的情绪。 目前灯具所使用的材料按照其化学成分来划分，包括： 1. 无机材料，其中又可以氛围金属和非金属材料两种，如金属包括
37
38
39
灯具的文化
取决于
灯具形态的演变
生产生活的需要
取决于
灯具形态的演变
生产生活的需要
由于不同地域不同民族的 文化差异，形成了风格迥 异的民族特色。
原因
40
社会文化艺术 的发展和影响
审美层次的区Biblioteka 别物质水平的差异民族特性与生 活方式的不同
社会制度以及 地理环境
风俗习惯的影 响等
造成东西方在灯具 处理的明显差异
21
第二节 中国的灯具发展简史
1. 人类社会早期：从石器时期人类就开始用光来改善自身的生活与环境，人 类自掌握了人工取火的方式之后，即通过篝火的燃烧火焰的光亮来照明。 人类燃起的第一堆篝火，其实就是人类制作的第一盏灯。
右图为远古人类炼火场景，"炼火"起源于远古时期人类祖先对火的崇拜。"炼 火"的场景与原始人狩猎归来围着大堆篝火庆祝狂欢的场景极为相似。炼火主 要是为了祀福、避邪、治病、求平安，一直流传至今，且流传地非常广泛。
照明设计基础知识讲义
第一章光学和照明大体知识一、光的大体概念光是一种电磁辐射，可见光是电磁辐射的一部份，电磁辐射包括微波、红外、可见光、紫外辐射、x射线和γ射线。
在这些电磁辐射中，只有可见光波段是肉眼可见的。
可见光波段包括波长380-780纳米（1纳米=10-9米）的电磁波段。
不同的波长给人眼造成不同的颜色感觉，从红、橙、黄、绿、蓝、靛（即蓝紫）到紫。
图1为可见光的颜色和波长散布图，图2表示的是可见光在整个电磁波段中所占的范围。
图1 可见光的颜色和波长散布在可见范围之内，眼睛的灵敏度随波长的转变而强烈转变。
例如，在专门好的照明条件下（明视觉），眼睛对550nm波长的光（黄光）的灵敏程度是红光或蓝光的20倍。
在低照明水平下（暗视觉）灵敏度的峰值下降为50nm，接近于光谱的蓝光一端。
所有工作照明和办公照明的设计都要考虑上述因素，为了更好地做好固定照明的咨询工作，第一要了解光学气宇的几个大体量。
图2 可见光在整个电磁波段中所占的范围二、光学气宇的几个大体量1．光通量Φ（luminous flux）依照辐射对标准光度观看者的作用导出的光气宇。
换句话说，光源每秒钟发出的光的总量。
单位：流明lumen，lm。
光通量表示的是光源发光的能力，类似于抽水机的流量，抽水机的流量越大，表示抽水机的抽水能力越强。
一样，光通量越大，表示光源发光能力越强。
2．光效（光源的发光效能）（luminous efficacy of a source）某一光源发出的光通量与其消耗功率的比值。
单位：流明/瓦，lm/w。
光效说明光源发光的效率，也确实是说，每提供1瓦电功率，能产生多少流明的光。
这是一个与节能有关的指标，光效越高的光源越节能。
3．发光光强（Iv, I）（luminous intensity）光源在某一特定方向上单位立体角内辐射的光通量，称为光源在该方向上的发光强度，简称光强。
用符号I表示，单位坎德拉，cd光强表示的是光源（点光源）有多亮，是光源本身的特点，与观看者离光源的距离无关。
