2017年河南省中考物理真题试卷解析
2017年河南省中考物理真题试卷解析一、填空题（共6小题，每小题2分，满分14分）1．我们生活在声音的世界里，声音由物体的产生，以的形式在介质中传播．2．如图所示，小华骑单车出行，沿途看到路旁树木向后退去，所选的参照物是；小华坐在宽大的车座上比较舒服，这是通过增大受力面积减小了的缘故．3．无人机利用携带的焦距一定的微型摄像机进行航拍，来自地面景物的光通过摄像机镜头，会聚在感光晶片上，形成倒立、（选填“放大”或“缩小”）的实像；当无人机上升时，须（选填“增大”或“减小”）镜头与感光晶片间的距离，才能拍摄到清晰地画面．4．烩面是河南的特色名吃．图中，厨师将面坯拉成长长的面条，表明力可以使物体发生；在锅里煮面时，通过的方式改变了面条的内能；面出锅时香飘四溢，这是由于分子的产生的．5．图为一电热饮水机的电路简图，其额定电压为220V，具有“加热”、“保温”两种功能，对应功率分别为400W和40W．当开关S1、S2均闭合，饮水机处于（选填“保温”或“加热”）状态，R1的阻值为Ω；用饮水机给2kg的水加热，当水温升高50℃，水吸收的热量为J．[c水=4.2×103J/（kg•℃）]．6．由金属杆组成如图所示的导轨，其中水平面上两平行导轨足够长且全部置于竖直向上的磁场中，与倾斜放置的导轨ABCD平滑且固定连接．将一金属棒ab从倾斜导轨上一定高度由静止释放，运动过程中始终与导轨垂直接触且不受摩擦，请你判断ab棒在水平导轨上的运动情况：；并从能量转化的角度简述理由：．二、选择题（共8小题，每小题2分，满分16分）7．某水电站的年发电量在8亿千瓦时以上，“千瓦时”是下列哪个物理量的单位（）A．电能 B．电功率C．电流 D．时间8．如图所示，用皮毛摩擦过的橡胶棒接触验电器额金属球，验电器的金属箔张开，以下说法正确的是（）A．摩擦过程中创造了电荷B．摩擦过的橡胶棒带正电荷C．经橡胶棒接触后的验电器带正电荷D．金属箔张开是由于同种电荷相排斥9．如图所示，水平桌面上有一铁块，由绕过定滑轮的细绳与重6N的沙桶相连且保持静止．不计绳重及绳与滑轮间的摩擦，以下分析正确的是（）A．使用定滑轮是为了省力B．铁块受到绳子的拉力为6NC．铁块对桌面的压力和重力是一对平衡力D．若剪断绳子，铁块由于惯性将向左运动10．下列对生活中的物理现象及其原因分析，错误的是（）A．游泳后，从水中出来感觉较冷，是由于水蒸发时吸热B．冬天，窗玻璃上出现冰花，是由于水蒸气发生了凝华C．夏天，常用干冰给食品保鲜，利用了干冰融化吸热D．冬天，在保存蔬菜的菜窖里放几桶水，利用了水凝固放热11．图为一种爬杆机器人，仅凭电池提供的能量，就能像人一样沿杆竖直向上匀速爬行．机器人在此过程中（）A．所受摩擦力方向竖直向下B．对杆的握力增大时，所受摩擦力增大C．匀速爬行速度增大时，所受摩擦力不变D．动能全部转化为重力势能12．如图所示，从甲地通过两条输电线向乙地用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是（）A．用户使用的用电器两端电压为UB．输电线上消耗的电功率为C．当用户使用的用电器增多时，用电器两端的电压升高D．当用户使用的用电器增多时，输电线上因发热而损失的功率增大13．随着科技发展，各种现代技术不断得到运用．以下说法正确的是（）A．航天器在月球表面利用声呐测绘地貌B．Wi﹣Fi无线上网是利用电磁波传输信号C．若用超导材料制作远距离输电导线，可大大节约电能D．未来可能制造出不消耗能量却能不断对外做功的机器14．如图所示，放在同一水平桌面上的两个相同容器，分别盛有甲、乙两种液体，现将同一木块分别放入两容器中，当木块静止时两容器中液面相平．两种情况相比，下列判断正确的是（）A．木块受到的浮力一样大B．木块在甲液体中受的浮力较大C．甲液体对容器底部的压强较大D．盛甲液体的容器对桌面的压强较小三、作图题（共2小题，满分4分）15．图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．16．如图所示，当小军用力推墙时，他沿水平冰面减速向后退去，请你画出此时小军的受力示意图．（图中黑点表示重心）四、实验探究题（共3小题，满分18分）17．如图是“探究平面镜成像的特点”的实验装置．（1）实验中用玻璃板代替平面镜，主要利用了玻璃透明的特点，便于确定，玻璃板放置时要求与纸板．（2）在玻璃板前面放一支点燃的蜡烛A，再拿一支没点燃的相同的蜡烛B，在玻璃板后面移动，直至与蜡像A的像重合，这样做是为了比较像与物的关系；若用光屏替代蜡烛B，在光屏上观察不到蜡烛A的像，说明平面镜成的是（选填“实”或“虚”）像．18．小明发现橙子放入水中会下沉，于是想办法测量它的密度．（1）将托盘天平放在水平桌面上，将标尺上的游码移至零刻度线处，调节平衡螺母，直到指针在，表示天平平衡．（2）用天平测量橙子质量，天平平衡时砝码和游码的示数如图所示，橙子质量为g．小明利用排水法测得橙子的体积为150cm3，则橙子的密度是kg/m3．（3）做实验时，小明若先用排水法测出橙子的体积，接着用天平测出橙子质量，这样测得的密度值将比真实值（选填“偏大”或“偏小”）．（4）小亮不用天平，利用弹簧测力计、细线、盛有水的大烧杯等器材，也巧妙测出了橙子的密度．请你将他的测量步骤补充完整，已知水的密度为ρ水．①用弹簧测力计测出橙子的重力G；②；③橙子密度的表达式为：ρ橙=（用测出的物理量和已知量的字母表示）．19．在“探究电流与电阻的关系”的实验中，小强选用了4Ω、8Ω、10Ω、20Ω四个定值电阻，电源电压恒为3V．（1）请按图甲所示的电路图，将实物图乙连接完整．（2）闭合开关接触时，发现电流表无示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压，造成这一现象的原因可能是．（3）排除电路故障后，闭合开关，移动滑片，当选用4Ω的电阻时，电流表示数如图丙所示，记为A；以后每更换一个阻值更大的电阻后，闭合开关，应将滑动变阻器的滑片向（选填“A”或“B”）端移动，使电压表的示数，同时记下对应的电流值．（4）根据实验数据，小强做出了如图丁所示的I﹣R图象，由于此图线为曲线，小强认为不便直观判断I与R的定量关系，于是对图象中的坐标进行了巧妙变换，从而直观判断出了I 与R的关系．你认为小强的改进方法是：．五、综合应用题（共2小题，满分18分）20．如图所示，工人用斜面向上、大小为500N的推力，将重800N的货物从A点匀速推至B点；再用100N的水平推力使其沿水平台面匀速运动5s，到达C点．已知AB长3m，BC 长1.2m，距地面高1.5m．试问：（1）利用斜面搬运货物主要是为了；（2）货物在水平面上运动的速度为多少？（3）水平推力做功的功率为多少？（4）斜面的机械效率为多少？21．小丽设计了一个防踩踏模拟报警装置，工作原理如图甲所示．ABO为一水平杠杆，O 为支点，OA：OB=5：1，当水平踏板所受压力增大，电压表示数达到6V时，报警器R0开始发出报警信号．已知电路中电源电压为8V，R0的阻值恒为15Ω，压力传感器R固定放置，其阻值随所受压力F变化的关系如图乙所示，踏板、压杆和杠杆的质量均忽略不计．试问：（1）由图乙可知，压力传感器R的阻值随压力F的增大而；（2）当踏板空载时，闭合开关，电压表的示数为多少？（3）当报警器开始报警时，踏板设定的最大压力值为多少？（4）若电源电压略有降低，为保证报警器仍在踏板原设定的最大压力值时报警，刚踏板触电B应向（选填“左”或“右”）移动，并简要说明理由．2017年河南省中考物理真题试卷解析一、填空题（共6小题，每小题2分，满分14分）1．我们生活在声音的世界里，声音由物体的产生，以的形式在介质中传播．【答案】振动；声波【解析】试题分析：声音是由于物体的振动产生的，是以声波的形式在介质中传播。
【考点定位】声音的产生；声音的传播条件2．如图所示，小华骑单车出行，沿途看到路旁树木向后退去，所选的参照物是；小华坐在宽大的车座上比较舒服，这是通过增大受力面积减小了的缘故．【答案】单车；压强【解析】【考点定位】减小压强的方法及其应用；参照物及其选择3．无人机利用携带的焦距一定的微型摄像机进行航拍，来自地面景物的光通过摄像机镜头，会聚在感光晶片上，形成倒立、（选填“放大”或“缩小”）的实像；当无人机上升时，须（选填“增大”或“减小”）镜头与感光晶片间的距离，才能拍摄到清晰地画面．【答案】缩小；减小【解析】试题分析：摄像机的镜头相当于一个凸透镜，其成像的原理是：当物距大于二倍焦距时，凸透镜成倒立缩小的实像；当物距增大时，像距减小，也就是当无人机高度上升时增大了物距，这时需减小镜头与感光晶片的距离，才能拍摄到清晰的画面。
【考点定位】凸透镜成像的应用4．烩面是河南的特色名吃．图中，厨师将面坯拉成长长的面条，表明力可以使物体发生；在锅里煮面时，通过的方式改变了面条的内能；面出锅时香飘四溢，这是由于分子的产生的．【答案】形变；热传递；无规则运动【解析】【考点定位】热传递改变物体内能；力的作用效果；扩散现象5．图为一电热饮水机的电路简图，其额定电压为220V，具有“加热”、“保温”两种功能，对应功率分别为400W和40W．当开关S1、S2均闭合，饮水机处于（选填“保温”或“加热”）状态，R1的组值为Ω；用饮水机给2kg的水加热，当水温升高50℃，水吸收的热量为J．[c水=4.2×103J/（kg•℃）]．【答案】加热；121；4.2×105【解析】试题分析：当开关S1、S2均闭合时，电路为R1的简单电路，电路的总电阻最小，由P=UI=可知，电路的总功率最大，饮水机处于加热档，则R1的阻值：R1===121Ω；水吸收的热量：Q吸=cm△t=4.2×103J/（kg•℃）×2kg×50℃=4.2×105J。
【考点定位】电功率与电压、电流的关系；热量的计算6．由金属杆组成如图所示的导轨，其中水平面上两平行导轨足够长且全部置于竖直向上的磁场中，与倾斜放置的导轨ABCD平滑且固定连接．将一金属棒ab从倾斜导轨上一定高度由静止释放，运动过程中始终与导轨垂直接触且不受摩擦，请你判断ab棒在水平导轨上的运动情况：；并从能量转化的角度简述理由：．【答案】减速运动，最后静止；导体棒在下滑过程中，重力势能转化为动能；滑到水平导轨上后，导体棒需要克服安培力做功，消耗机械能，机械能越来越小，速度越来越慢，最后静止【解析】【考点定位】左手定则；电磁感应二、选择题（共8小题，每小题2分，满分16分）7．某水电站的年发电量在8亿千瓦时以上，“千瓦时”是下列哪个物理量的单位（）A．电能 B．电功率C．电流 D．时间【答案】A【解析】试题分析：1kW•h=1kW×1h=1000W×3600s=3.6×106J，J是电能的单位，所以“kW•h”是电能的单位，而电功率的单位为W，电流的单位为A，时间的单位为s，故A正确、BCD错误；故应选A。
2017年河南省中考物理试题及答案ABC版
文档目录：A.河南省2017年中考物理试题及答案B.北京市2017年中考物理试题及答案C.上海市2017年中考物理试题及答案A.河南省2017年中考物理试题（含答案）一、填空题（共6小题，每空1分，满分14分）1．（2分）我们生活在声音的世界里，声音由物体的产生，以的形式在介质中传播．2．（2分）如图所示，小华骑单车出行，沿途看到路旁树木向后退去，所选的参照物是；小华坐在宽大的车座上比较舒服，这是通过增大受力面积减小了的缘故．3．（2分）无人机利用携带的焦距一定的微型摄像机进行航拍，来自地面景物的光通过摄像机镜头，会聚在感光晶片上，形成倒立、（选填“放大”或“缩小”）的实像；当无人机上升时，须（选填“增大”或“减小”）镜头与感光晶片间的距离，才能拍摄到清晰地画面．4．（3分）烩面是河南的特色名吃．图中，厨师将面坯拉成长长的面条，表明力可以使物体发生；在锅里煮面时，通过的方式改变了面条的内能；面出锅时香飘四溢，这是由于分子的产生的．5．（3分）图为一电热饮水机的电路简图，其额定电压为220V，具有“加热”、“保温”两种功能，对应功率分别为400W和40W．当开关S1、S2均闭合，饮水机处于（选填“保温”或“加热”）状态，R1的阻值为Ω；用饮水机给2kg的水加热，当水温升高50℃，水吸收的热量为J．[c水=4.2×103J/（kg•℃）]．6．（2分）由金属杆组成如图所示的导轨，其中水平面上两平行导轨足够长且全部置于竖直向上的磁场中，与倾斜放置的导轨ABCD平滑且固定连接．将一金属棒ab从倾斜导轨上一定高度由静止释放，运动过程中始终与导轨垂直接触且不受摩擦，请你判断ab棒在水平导轨上的运动情况：；并从能量转化的角度简述理由：．二、选择题（共8小题，每小题2分，满分16分）7．（2分）某水电站的年发电量在8亿千瓦时以上，“千瓦时”是下列哪个物理量的单位（）A．电能B．电功率C．电流D．时间8．（2分）如图所示，用皮毛摩擦过的橡胶棒接触验电器额金属球，验电器的金属箔张开，以下说法正确的是（）A．摩擦过程中创造了电荷B．摩擦过的橡胶棒带正电荷C．经橡胶棒接触后的验电器带正电荷D．金属箔张开是由于同种电荷相排斥9．（2分）如图所示，水平桌面上有一铁块，由绕过定滑轮的细绳与重6N的沙桶相连且保持静止．不计绳重及绳与滑轮间的摩擦，以下分析正确的是（）A．使用定滑轮是为了省力B．铁块受到绳子的拉力为6NC．铁块对桌面的压力和重力是一对平衡力D．若剪断绳子，铁块由于惯性将向左运动（2分）下列对生活中的物理现象及其原因分析，错误的是（）10．A．游泳后，从水中出来感觉较冷，是由于水蒸发时吸热B．冬天，窗玻璃上出现冰花，是由于水蒸气发生了凝华C．夏天，常用干冰给食品保鲜，利用了干冰融化吸热D．冬天，在保存蔬菜的菜窖里放几桶水，利用了水凝固放热11．（2分）图为一种爬杆机器人，仅凭电池提供的能量，就能像人一样沿杆竖直向上匀速爬行．机器人在此过程中（）A．所受摩擦力方向竖直向下B．对杆的握力增大时，所受摩擦力增大C．匀速爬行速度增大时，所受摩擦力不变D．动能全部转化为重力势能12．（2分）如图所示，从甲地通过两条输电线向乙地用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是（）A．用户使用的用电器两端电压为UB．输电线上消耗的电功率为C．当用户使用的用电器增多时，用电器两端的电压升高D．当用户使用的用电器增多时，输电线上因发热而损失的功率增大13．（2分）随着科技发展，各种现代技术不断得到运用．以下说法正确的是（）A．航天器在月球表面利用声呐测绘地貌B．Wi﹣Fi无线上网是利用电磁波传输信号C．若用超导材料制作远距离输电导线，可大大节约电能D．未来可能制造出不消耗能量却能不断对外做功的机器14．（2分）如图所示，放在同一水平桌面上的两个相同容器，分别盛有甲、乙两种液体，现将同一木块分别放入两容器中，当木块静止时两容器中液面相平．两种情况相比，下列判断正确的是（）A．木块受到的浮力一样大B．木块在甲液体中受的浮力较大C．甲液体对容器底部的压强较大D．盛甲液体的容器对桌面的压强较小三、作图题（共2小题，满分4分）15．（2分）图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．16．（2分）如图所示，当小军用力推墙时，他沿水平冰面减速向后退去，请你画出此时小军的受力示意图．（图中黑点表示重心）四、实验探究题（共3小题，满分18分）17．（4分）如图是“探究平面镜成像的特点”的实验装置．（1）实验中用玻璃板代替平面镜，主要利用了玻璃透明的特点，便于确定，玻璃板放置时要求与纸板．（2）在玻璃板前面放一支点燃的蜡烛A，再拿一支没点燃的相同的蜡烛B，在玻璃板后面移动，直至与蜡像A的像重合，这样做是为了比较像与物的关系；若用光屏替代蜡烛B，在光屏上观察不到蜡烛A的像，说明平面镜成的是（选填“实”或“虚”）像．18．（6分）小明发现橙子放入水中会下沉，于是想办法测量它的密度．（1）将托盘天平放在水平桌面上，将标尺上的游码移至零刻度线处，调节平衡螺母，直到指针在，表示天平平衡．（2）用天平测量橙子质量，天平平衡时砝码和游码的示数如图所示，橙子质量为g．小明利用排水法测得橙子的体积为150cm3，则橙子的密度是kg/m3．（3）做实验时，小明若先用排水法测出橙子的体积，接着用天平测出橙子质量，这样测得的密度值将比真实值（选填“偏大”或“偏小”）．（4）小亮不用天平，利用弹簧测力计、细线、盛有水的大烧杯等器材，也巧妙测出了橙子的密度．请你将他的测量步骤补充完整，已知水的密度为ρ水．①用弹簧测力计测出橙子的重力G；②；③橙子密度的表达式为：ρ橙= （用测出的物理量和已知量的字母表示）．19．（8分）在“探究电流与电阻的关系”的实验中，小强选用了4Ω、8Ω、10Ω、20Ω四个定值电阻，电源电压恒为3V．（1）请按图甲所示的电路图，将实物图乙连接完整．（2）闭合开关接触时，发现电流表无示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压，造成这一现象的原因可能是．（3）排除电路故障后，闭合开关，移动滑片，当选用4Ω的电阻时，电流表示数如图丙所示，记为A；以后每更换一个阻值更大的电阻后，闭合开关，应将滑动变阻器的滑片向（选填“A”或“B”）端移动，使电压表的示数，同时记下对应的电流值．（4）根据实验数据，小强做出了如图丁所示的I﹣R图象，由于此图线为曲线，小强认为不便直观判断I与R的定量关系，于是对图象中的坐标进行了巧妙变换，从而直观判断出了I与R的关系．你认为小强的改进方法是：．五、综合应用题（共2小题，满分18分）20．（9分）如图所示，工人用斜面向上、大小为500N的推力，将重800N的货物从A点匀速推至B点；再用100N的水平推力使其沿水平台面匀速运动5s，到达C点．已知AB长3m，BC长1.2m，距地面高1.5m．试问：（1）利用斜面搬运货物主要是为了；（2）货物在水平面上运动的速度为多少？（3）水平推力做功的功率为多少？（4）斜面的机械效率为多少？21．（9分）小丽设计了一个防踩踏模拟报警装置，工作原理如图甲所示．ABO为一水平杠杆，O为支点，OA：OB=5：1，当水平踏板所受压力增大，电压表示数达到6V时，报警器R0开始发出报警信号．已知电路中电源电压为8V，R0的阻值恒为15Ω，压力传感器R固定放置，其阻值随所受压力F变化的关系如图乙所示，踏板、压杆和杠杆的质量均忽略不计．试问：（1）由图乙可知，压力传感器R的阻值随压力F的增大而；（2）当踏板空载时，闭合开关，电压表的示数为多少？（3）当报警器开始报警时，踏板设定的最大压力值为多少？（4）若电源电压略有降低，为保证报警器仍在踏板原设定的最大压力值时报警，刚踏板触电B应向（选填“左”或“右”）移动，并简要说明理由．B.北京市2017年中考物理试题及答案一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。
2017年河南省濮阳市中考物理会考试卷和答案
2017年河南省濮阳市中考物理会考试卷一、填空题（每空1分，共14分）1．（2分）“男低音”和“女高音”歌手同台演出，这里的“低”、“高”是指声音的．超声波清洗机是把被清洗的物体放入清洗液里，超声波穿过清洗液引起激烈振动，振动把物体上的污垢敲击下来．清洗机利用的是声波能传递．2．（2分）如图是一个水滴下落过程的示意图，水滴通过AB和BC所用时间均为0.1s．水滴由A位置下落到C位置运动的距离是cm，则这个过程中水滴下落的平均速度是m/s．3．（3分）春天走进公园闻到百花香，说明分子在；在城市里修建人工湖，来适当降低周边地区夏天过高的温度，是利用了水的特点，质量10=4.2×103焦/（千克千克的湖水，温度升高1℃时，吸收的热量为焦[c水∙℃）]．4．（1分）某学校教室共使用了600盏额定功率为40W的日光灯，每天正常照明8小时，每月（按22天计算）消耗电能度．5．（2分）各种形式的能之间可以在一定的条件下相互转化，请按表中示例完成下列表格．6．（4分）如图所示电路，电源两端电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动时，三个电表的示数都发生变化，电流表A、电压表V1、电压表V2的示数分别用I、U1、U2表示，他们的示数变化量大小分别用△I、△U1、△U2表示，则，，，．（各空均选填“增大”、“减小”或“不变”）二、选择题（每小题2分，共16分）7．（2分）小明家的计算机通过光纤接入互联网，光纤的作用是（）A．输电B．通信C．导热D．照明8．（2分）如图所示的光现象中，由于光的折射形成的是（）A．赵州桥在水中形成“倒影”B．筷子好像在水面处向上弯折C．手在墙上形成“手影”D．景物在凸面镜中成像9．（2分）下列做法中，利用了物态变化时放热的是（）A．炎热的夏天，为了凉快，常在地面上洒水B．夏天为了喝到冰凉的饮料，在饮料中加冰块C．北方的冬天，常在保存蔬菜的菜窖里放几桶水D．运输食品时，为了防止食品腐烂变质，常放些干冰10．（2分）小红提着包站在水平地面上，下列各对力中属于平衡力的是（）A．手对包的拉力与包的重力B．小红的重力与地面对小红的支持力C．手对包的拉力与包对手的拉力D．小红的重力与小红对地面的压力11．（2分）如图所示实验，不能说明大气压存在的是（）A．吸盘吸附在墙面B．盛水的塑料袋向四周鼓出C．瓶吞鸡蛋D．纸杯托水12．（2分）如图所示，①②③④为探究物理规律的四个实验，abcd为物理规律的应用实例，箭头表示规律和应用的对应关系，其中对应关系正确的是（）A．B．C．D．13．（2分）用水平力F1拉着物体M在水平地面上以速度v1匀速运动一段距离s1，所用时间为t1，F1做功为W1，功率为P1；若改用水平力F2拉着物体M在同一水平地面上以速度v2匀速运动一段距离s2，所用时间为t2，F2做功为W2，功率为P2．已知：W1＞W2，P1＜P2，下列判断正确的是（）A．F1＞F2B．s1＞s2C．t1＜t2D．v1＜v214．（2分）如图所示电路中，R为定值电阻，闭合开关S后，当变阻器的滑片P 在某两点之间滑动时，电流表示数变化范围是0.5A﹣1.5A，电压表示数变化范围是6V﹣3V，则（）A．变阻器连入电路中的阻值变化范围为12Ω﹣2ΩB．电源电压为9VC．实验中R两端的电压变化范围为2V﹣4.5VD．R的阻值为3Ω三、作图题（每小题2分，共4分）15．（2分）如图所示，请画出作用于杠杆A端的最小动力F和此时杠杆的支点O．16．（2分）在图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上．补上后要求：闭合电键S，向A端移动滑动变阻器的滑片P，小灯发光，但亮度不变，电流表示数变小．四、实验探究题（共18分）17．（5分）实验桌上有高度不同的两个发光物体A和B，焦距为10cm的凸透镜、刻度尺、光具座和光屏各一个．小华选用这些器材，探究“凸透镜成实像时，像的高度与物体的高度是否有关”．小华的主要实验步骤如下：①将焦距为10cm的凸透镜固定在光具座中央，将发光物体A、光屏分别放在凸透镜两侧．调节发光物体A、凸透镜和光屏的高度，使它们的中心在同一高度．②用刻度尺测出发光物体A的高度，并记录在表格中．③将发光物体A放在光具座上距凸透镜30cm处，移动光屏，在光屏上得到发光物体A清晰的像，用刻度尺测量像的高度，并记录在表格中．④将发光物体A放在光具座上距凸透镜20cm处，移动光屏，在光屏上得到发光物体A清晰的像，用刻度尺测量像的高度，并记录在表格中．根据以上叙述，回答下列问题：（1）小华的探究过程中存在的问题：．（2）请你针对小华探究过程中存在的问题，写出改正措施：．18．（5分）为了探究物质的某种特性，小刘同学分别选用甲、乙两种不同的物质做实验．实验时，他用量筒和电子天平分别测出甲、乙两物质在不同体积时的质量，并记录了数据如表．（1）分析表中的实验序号1、2、3、4（或5、6、7、8）实验中甲（或乙）的体积及质量变化的倍数关系，可得出的初步结论是：同种物质的质量与体积．（2）分析表中实验序号实验之间的关系，可归纳得出初步结论是：相同体积的甲、乙两种物质，它们的质量是不相同的．（3）进一步分析表中的甲、乙两种物质的质量与体积的关系，可归纳得到的结论是：①对同种物质来水，它的质量与体积的比值是一个，这个比值与质量和体积的值．②对于甲与乙两种不同物质来说，它们的质量与体积的比值是．19．（8分）小丽和小亮在探究“通过导体的电流跟电阻的关系”实验中，根据实验目的设计出实验电路图，并按电路图连接实验器材如图1所示．（1）在如图1所示的实物电路中，连接有错误．（2）请你画出正确的实验电路图．（3）小亮将电路连接的错误改正后开始实验，在闭合开关S前，应使滑动变阻器的滑片P置于端．（选填“A”或“B”）（4）在此实验中，为达到实验目的，每次应更换，并移动滑动变阻器的滑片P，改变其连入电路的阻值，目的是使表的示数保持不变．（5）在实验过程中，当滑动变阻器的滑片P移到某点时，发现两电表的示数如图2甲、乙所示，则此时小亮所使用的电阻为Ω．（6）小丽重新设置了小亮实验中不变量的数值，又进行了多组实验，并根据自己的实验数据绘制出通过导体的电流随导体电阻变化规律的图象，如图3所示．请你根据图象判断，当导体电阻为5Ω时，通过该导体的电流为A．五、综合应用题（共18分）20．（8分）某同学利用如图所示的电路测定小灯泡的额定功率，滑动变阻器上标有“50Ω 2A”，小灯泡的额定电流为0.3A，该同学将滑动变阻器置于最大阻值后，闭合开关S，电流表、电压表读数分别为0.2A和2V，接着移动滑动变阻器滑片P直至小灯泡正常发光，这时滑动变阻器的滑片P恰好在中点，求小灯泡的额定功率．21．（10分）如图甲所示，打捞船利用电动机和缆绳的拉力从水库底竖直打捞出一实心金属块，如图乙表示了电动机输出的机械功率P与金属块上升时间t的关系．已知：0～80s时间内，金属块始终以v=0.1m/s的速度匀速上升，当t=80s=1×103kg/m3，g 时，金属块底部恰好平稳的放在轮船的水平甲板上，已知ρ水取10N/kg，金属块上升过程中的摩擦阻力不计，求：（1）原来金属块在水中的深度h；（2）金属块的密度ρ2017年河南省濮阳市中考物理会考试卷参考答案与试题解析一、填空题（每空1分，共14分）1．（2分）“男低音”和“女高音”歌手同台演出，这里的“低”、“高”是指声音的音调．超声波清洗机是把被清洗的物体放入清洗液里，超声波穿过清洗液引起激烈振动，振动把物体上的污垢敲击下来．清洗机利用的是声波能传递能量．【解答】解：“男低音”和“女高音”歌手同台演出，这里的“低”、“高”是指声音的音调；超声波清洗机是把被清洗的物体放入清洗液里，超声波穿过清洗液引起激烈振动，振动把物体上的污垢敲击下来，是利用声波能传递能量来清洗物体的．故答案为：音调；能量．2．（2分）如图是一个水滴下落过程的示意图，水滴通过AB和BC所用时间均为0.1s．水滴由A位置下落到C位置运动的距离是20.0cm，则这个过程中水滴下落的平均速度是1m/s．【解答】解：由图可知，刻度尺的分度值为1cm，则水滴由A位置下落到C位置运动的距离为s=20.0cm=0.2m；则这个过程中水滴下落的平均速度是v===1m/s．故答案为：20.0；1．3．（3分）春天走进公园闻到百花香，说明分子在不停地做无规则运动；在城市里修建人工湖，来适当降低周边地区夏天过高的温度，是利用了水的比热容较大特点，质量10千克的湖水，温度升高1℃时，吸收的热量为 4.2×104 =4.2×103焦/（千克∙℃）]．焦[c水【解答】解：花香分子不停地做无规则的运动，使整个公园充满花香分子，所以春天的公园花香阵阵．修建人工湖和内河增加城市水的储蓄量，因为水的比热容较大，白天，相同质量的水和沙石比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得昼夜的温差小，能有效调节周围环境的气温．此时水吸收的热量是：Q吸=cm△t=4.2×103J/（kg•℃）×1kg×10℃=4.2×104J．故答案为：不停地做无规则运动；比热容较大；4.2×104．4．（1分）某学校教室共使用了600盏额定功率为40W的日光灯，每天正常照明8小时，每月（按22天计算）消耗电能4224度．【解答】解：由题可知，日光灯的总功率：P总=600×40W=24000W=24kW，由P=可得，每个月（按22天计算）消耗的电能：W=P总t=24kW×8h×22=4224kW•h=4224度．故答案为：4224．5．（2分）各种形式的能之间可以在一定的条件下相互转化，请按表中示例完成下列表格．【解答】解：（1）电熨斗工作时消耗电能，温度升高，所以电熨斗将电能转化为内能；（2）内能转化为机械能的例子有热机的做功冲程，水蒸气将瓶塞顶起等．故答案为：电能转化为内能；热机中的做功冲程．6．（4分）如图所示电路，电源两端电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动时，三个电表的示数都发生变化，电流表A、电压表V1、电压表V2的示数分别用I、U1、U2表示，他们的示数变化量大小分别用△I、△U1、△U2表示，则不变，增大，不变，不变．（各空均选填“增大”、“减小”或“不变”）【解答】解：由图可知，电阻R1和变阻器R2串联，电流表测量电路中的电流，电压表V1测量R1两端的电压，电压表V2测量变阻器R2两端的电压；当滑动变阻器的滑动片P向右移动时，变阻器接入电路的电阻增大，总电阻增大，电路中的总电流减小，即电流表A的示数变小；根据U1=IR1可知R1的电压变小，即电压表V1的示数变小；由于电源电压不变，则根据U2=U﹣U1可知，电压表V2示数变大；根据I=可得=R1，由于R1是定值电阻，所以的值不变；同理可得=R2，由于变阻器接入电路的电阻增大，所以的值增大；由于U1=IR1，则电压表V1示数的变化量：△U1=U1′﹣U1=I′R1﹣IR1=（I′﹣I）R1=△IR1，所以，=R1，由于R1是定值电阻，所以不变；由于U2=U﹣U1=U﹣IR1，则电压表V2示数的变化量：△U2=U2′﹣U2=（U﹣I′R1）﹣（U﹣IR1）=（I﹣I′）R1=﹣△IR1，所以，=﹣R1，由于R1是定值电阻，所以不变．故答案为：不变；增大；不变；不变．二、选择题（每小题2分，共16分）7．（2分）小明家的计算机通过光纤接入互联网，光纤的作用是（）A．输电B．通信C．导热D．照明【解答】解：光纤网络是光纤通信的载体，因此光纤的主要作用是通信．故选B．8．（2分）如图所示的光现象中，由于光的折射形成的是（）A．赵州桥在水中形成“倒影”B．筷子好像在水面处向上弯折C．手在墙上形成“手影”D．景物在凸面镜中成像【解答】解：A、赵州桥在水中形成“倒影”影，是水面成像，属于光的反射现象，故A错误；B、筷子好像在水面处向上弯折，属于光的折射现象，故B正确；C、手在墙上形成“手影”，是光的直线传播形成的，故C错误；D、景物在凸面镜中成像扩大视野，是凸面镜成像，属于光的反射现象，故D错误．故选B．9．（2分）下列做法中，利用了物态变化时放热的是（）A．炎热的夏天，为了凉快，常在地面上洒水B．夏天为了喝到冰凉的饮料，在饮料中加冰块C．北方的冬天，常在保存蔬菜的菜窖里放几桶水D．运输食品时，为了防止食品腐烂变质，常放些干冰【解答】解：A、夏天，在地板上洒些水，感到凉爽，利用了水蒸发吸热的特点，故A错误；B、夏天、喝冰凉的饮料加上几个冰块，是因为冰块熔化吸热，故B错误；C、北方的冬天，北方储存蔬菜的菜窖里常放几桶水，可防止菜被冻坏，利用了水结冰放热的特点，故C正确；D、运输食品时，为了防止食品腐烂变质，人们常在运输箱放些干冰，利用了干冰升华吸热的特点，故D错误．故选C．10．（2分）小红提着包站在水平地面上，下列各对力中属于平衡力的是（）A．手对包的拉力与包的重力B．小红的重力与地面对小红的支持力C．手对包的拉力与包对手的拉力D．小红的重力与小红对地面的压力【解答】解：A、手对包的拉力与包的重力，大小相等、方向相反、作用在同一直线上、作用在同一物体上，它们是一对平衡力，故A正确；B、小红和包的总重力与地面对小红的支持力大小相等，而小红的重力与地面对小红的支持力大小不相等，它们不是一对平衡力，故B错误；C、手对包的拉力与包对手的拉力，作用在两个不同的物体上，它们不是一对平衡力，是一对相互作用力，故C错误；D、小红的重力与小红对地面的压力，作用在不同的物体上，它们不是一对平衡力，故D错误；故选A．11．（2分）如图所示实验，不能说明大气压存在的是（）A．吸盘吸附在墙面B．盛水的塑料袋向四周鼓出C．瓶吞鸡蛋D．纸杯托水【解答】解：A、用力挤压吸盘，排出一定的气体，吸盘内的气体质量一定，当吸盘恢复原状时，体积增大，内部气压减小，外部压强大于内部压强，大气压将吸盘压在墙上，故A不符合题意；B、盛水的塑料袋向四周鼓出是因为液体向各个方向都有压强，故B符合题意；C、瓶内点燃酒精棉球，鸡蛋封住瓶内的气体，当酒精燃烧，消耗掉瓶内一部分气体，瓶内气压减小，外部压强大于内部压强，大气压将鸡蛋压入瓶内，故C 不符合题意；D、因为纸下面有大气压给纸一个向上的压力，能够证明大气压的存在．故D不符合题意．故选B．12．（2分）如图所示，①②③④为探究物理规律的四个实验，abcd为物理规律的应用实例，箭头表示规律和应用的对应关系，其中对应关系正确的是（）A．B．C．D．【解答】解：A、①图说明通电导体在磁场中受力，电动机就是根据这个原理制成的，发电机是利用电磁感应原理制成的，故A错误；B、②图通过改变连入电路的电阻丝的长度改变连入电路的电阻，进而改变电路中的电流，这也是滑动变阻器的变阻原理，故B正确；C、③图说明同种电荷相互排斥，而磁悬浮列车是依据磁极间的相互作用来实现悬浮和运行的，故C错误；D、④图说明同名磁极相互排斥，而验电器的工作原理是同种电荷相互排斥，故D错误．故选B．13．（2分）用水平力F1拉着物体M在水平地面上以速度v1匀速运动一段距离s1，所用时间为t1，F1做功为W1，功率为P1；若改用水平力F2拉着物体M在同一水平地面上以速度v2匀速运动一段距离s2，所用时间为t2，F2做功为W2，功率为P2．已知：W1＞W2，P1＜P2，下列判断正确的是（）A．F1＞F2B．s1＞s2C．t1＜t2D．v1＜v2【解答】解：A、物体M在水平地面上运动时，由于对水平地面的压力不变，接触面的粗糙程度不变，因此两次物体M受到的滑动摩擦力不变，又因为物体M在水平地面上匀速运动，根据二力平衡条件可知，水平拉力F和滑动摩擦力f是一对平衡力，大小相等，即F1=F2=f，故A错误；B、由W=Fs得，物体M运动的距离s=，因为W1＞W2，F1=F2，所以s1＞s2，故B正确；CD、由P===Fv得，物体M的运动速度v=，因为P1＜P2，F1=F2，所以v1＜v2；由v=得，物体M的运动时间t=，因为s1＞s2，v1＜v2；，所以t1＞t2，故C错误，D正确．故选：BD．14．（2分）如图所示电路中，R为定值电阻，闭合开关S后，当变阻器的滑片P 在某两点之间滑动时，电流表示数变化范围是0.5A﹣1.5A，电压表示数变化范围是6V﹣3V，则（）A．变阻器连入电路中的阻值变化范围为12Ω﹣2ΩB．电源电压为9VC．实验中R两端的电压变化范围为2V﹣4.5VD．R的阻值为3Ω【解答】解：由电路图可知，滑动变阻器与定值电阻串联，电流表测电路电流，电压表测滑动变阻器两端电压；滑动变阻器接入电路阻值越大，电路电流越小，电压表示数越大；电流表示数变化范围是0.5A～1.5A，电压表的示数变化范围3V～6V，由I=得：滑动变阻器接入电路的阻值为：R滑===2Ω，R滑′===12Ω，则变阻器连入电路的阻值变化范围为2Ω～12Ω，故A正确；开关闭合后，R和滑动变阻器串联，电压表测量滑动变阻器两端电压，电源电压等于各部分电路两端电压之和，由I=得，电源电压U=U V+IR，即U=3V+1.5A×R，U=6V+0.5A×R，解之：R=3Ω，U=7.5V，故D正确，B错误；R两端的电压U R=IR=1.5A×3Ω=4.5V，U R′=I′R=0.5A×3Ω=1.5V，所以实验中R两端的电压变化范围为1.5V﹣4.5V，故C错误．故选AD．三、作图题（每小题2分，共4分）15．（2分）如图所示，请画出作用于杠杆A端的最小动力F和此时杠杆的支点O．【解答】解：由图示可知，当杠杆与地面的接触点为支点O时，作用在A点的动力力臂最大，所以此时动力最小，力垂直于杠杆向上，过支点O作最小力的作用线的垂线即为力臂L，如图所示．16．（2分）在图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上．补上后要求：闭合电键S，向A端移动滑动变阻器的滑片P，小灯发光，但亮度不变，电流表示数变小．【解答】解：闭合电键S，向A端移动滑动变阻器的滑片P，小灯发光，但亮度不变，说明灯的电压不变；电流表示数变小，由欧姆定律可知，说明变阻器连入电路中的电阻变大，且滑片右边电阻丝连入电路中，电流表与变阻器串联后与灯并联，如下左图所示；根据电阻的并联特点，并联电路的一个电阻变大，总电阻变大，电路的总电流减小，故灯与变阻器直接并联后还可以再与电流表串联，如下右图所示：四、实验探究题（共18分）17．（5分）实验桌上有高度不同的两个发光物体A和B，焦距为10cm的凸透镜、刻度尺、光具座和光屏各一个．小华选用这些器材，探究“凸透镜成实像时，像的高度与物体的高度是否有关”．小华的主要实验步骤如下：①将焦距为10cm的凸透镜固定在光具座中央，将发光物体A、光屏分别放在凸透镜两侧．调节发光物体A、凸透镜和光屏的高度，使它们的中心在同一高度．②用刻度尺测出发光物体A的高度，并记录在表格中．③将发光物体A放在光具座上距凸透镜30cm处，移动光屏，在光屏上得到发光物体A清晰的像，用刻度尺测量像的高度，并记录在表格中．④将发光物体A放在光具座上距凸透镜20cm处，移动光屏，在光屏上得到发光物体A清晰的像，用刻度尺测量像的高度，并记录在表格中．根据以上叙述，回答下列问题：（1）小华的探究过程中存在的问题：没有控制物距不变，并且没有改变物体的高度．（2）请你针对小华探究过程中存在的问题，写出改正措施：在第④步中，应当将发光物体B放在光具座上距凸透镜30cm处，移动光屏，在光屏上得到发光物体B清晰的像，用刻度尺分别测量发光物体B及其像的高度，并记录在表格中．【解答】解：（1）由题意探究“凸透镜成实像时，像的高度与物体的高度是否有关”可知，应控制物距不变，且要改变物体的高度，多次实验后分析像的高度与物体的高度是否有关，而小华的探究过程中却没有改变自变量“物体的高度”，反而改变了应控制的变量“物距”．故不能达到探究目的；（2）根据控制变量法，应保持物距不变，改变发光物体的高度，具体的改正措施：在第④步中，应当将发光物体B放在光具座上距凸透镜30cm处，移动光屏，在光屏上得到发光物体B清晰的像，用刻度尺分别测量发光物体B及其像的高度，并记录在表格中．故答案为：（1）没有控制物距不变，并且没有改变物体的高度；（2）在第④步中，应当将发光物体B放在光具座上距凸透镜30cm处，移动光屏，在光屏上得到发光物体B清晰的像，用刻度尺分别测量发光物体B及其像的高度，并记录在表格中．18．（5分）为了探究物质的某种特性，小刘同学分别选用甲、乙两种不同的物质做实验．实验时，他用量筒和电子天平分别测出甲、乙两物质在不同体积时的质量，并记录了数据如表．（1）分析表中的实验序号1、2、3、4（或5、6、7、8）实验中甲（或乙）的体积及质量变化的倍数关系，可得出的初步结论是：同种物质的质量与体积成正比．（2）分析表中实验序号1和5（或2和6，或3和7，或4和8）实验之间的关系，可归纳得出初步结论是：相同体积的甲、乙两种物质，它们的质量是不相同的．（3）进一步分析表中的甲、乙两种物质的质量与体积的关系，可归纳得到的结论是：①对同种物质来水，它的质量与体积的比值是一个定值，这个比值与质量和体积的值无关．②对于甲与乙两种不同物质来说，它们的质量与体积的比值是不同的．【解答】解：（1）表中实验序号1、2、3、4（或5、6、7、8）的物质是相同的，对比同表格内的三组数据，物质相同，质量和体积都按相同的倍数增大，可得结论：同种物质，物体的质量与其体积成正比；（2）探究相同体积的甲、乙两种物质，它们的质量是不相同时，应该控制不同种类物质的体积相同，从而比较体积相同的不同物质的质量的关系，得出结论，所以符合条件的数据是实验序号1和5（或2和6，或3和7，或4和8）．（3）综合分析比较表中的数据及相关条件，不难看出：①对同种物质来水，质量与体积的比值是一个定值；且这个比值与质量和体积的值无关；②对于甲与乙两种不同物质来说，它们的质量与体积的比值是不同的．故答案为：（1）成正比；（2）1和5（或2和6，或3和7，或4和8）；（3）①定值；无关；②不同的．19．（8分）小丽和小亮在探究“通过导体的电流跟电阻的关系”实验中，根据实验目的设计出实验电路图，并按电路图连接实验器材如图1所示．（1）在如图1所示的实物电路中，电流表正负接线柱连接有错误．（2）请你画出正确的实验电路图．（3）小亮将电路连接的错误改正后开始实验，在闭合开关S前，应使滑动变阻器的滑片P置于B端．（选填“A”或“B”）（4）在此实验中，为达到实验目的，每次应更换不同的电阻，并移动滑动变阻器的滑片P，改变其连入电路的阻值，目的是使电压表的示数保持不变．（5）在实验过程中，当滑动变阻器的滑片P移到某点时，发现两电表的示数如图2甲、乙所示，则此时小亮所使用的电阻为10.8Ω．（6）小丽重新设置了小亮实验中不变量的数值，又进行了多组实验，并根据自己的实验数据绘制出通过导体的电流随导体电阻变化规律的图象，如图3所示．请你根据图象判断，当导体电阻为5Ω时，通过该导体的电流为 1.2A．【解答】解：（1）由图1知，电流表的正负接线柱接法错误，电流从负接线柱流入，正接线柱流出了；（2）根据电流法画电路图：即从电源正极开始，按电流方向，依次连接开关、滑动变阻器、电阻和电流表，到电源负极，最后将电压表并联在电阻两端．如图：（3）由图知，滑动变阻器的下面接了左边的接线柱，为了保护电路，在闭合开关S前，应使滑动变阻器的滑片移至最右端即B端，使其阻值最大；（4）本实验目的是探究导体的电流跟电阻的关系，根据控制变量法，应只改变导体的电阻，控制电阻两端的电压不变，所以为达到实验目的．（5）图甲电压表的路程为0～3V，分度值为0.1V，示数为2.8V；图乙，电流表的路程为0～0.6A，分度值为0.02A，示数为0.26A；则R==≈10.8Ω．（6）由图象知，当电阻为20Ω时，对应的电流为0.3A，所以电阻两端的电压U=IR=0.3A×20Ω=6V；当电阻为5Ω时，电流I′===1.2A．故答案为：（1）电流表正负接线柱；（2）见上图；（3）B；（4）不同的电阻；电压；（5）10.8；（6）1.2．五、综合应用题（共18分）20．（8分）某同学利用如图所示的电路测定小灯泡的额定功率，滑动变阻器上标有“50Ω 2A”，小灯泡的额定电流为0.3A，该同学将滑动变阻器置于最大阻值后，闭合开关S，电流表、电压表读数分别为0.2A和2V，接着移动滑动变阻器滑片P直至小灯泡正常发光，这时滑动变阻器的滑片P恰好在中点，求小灯泡的额定功率．【解答】解：将滑动变阻器置于最大阻值后，灯泡L与变阻器的最大阻值R串联，电压表测L两端的电压，电流表测电路中的电流，由I=可得，滑动变阻器两端的电压：U R=IR=0.2A×50Ω=10V，因串联电路中总电压等于各分电压之和，所以，电源的电压：U=U L+U R=2V+10V=12V；滑动变阻器的滑片P恰好在中点时，灯泡正常发光，灯泡的额定电流为0.3A，根据串联电路的特点可知，电路中的电流I′=I L=0.3A，。
河南省2017中考物理试题及答案word版课件.doc
2017 年河南省中考物理试卷一、填空题（共 6 小题，每小题 2 分，满分 14 分）1．我们生活在声音的世界里，声音由物体的 _____产生，以 ______ 的形式在介质中传播．2．如图 1 所示，小华骑单车出行，沿途看到路旁树木向后退去，所选的参照物是 _____ ；小华坐在宽大的车座上比较舒服，这是通过增大受力面积减小了________的缘故． 3.无人机利用携带的焦距一定的微型摄像机进行航拍，来自地面景物的光通过摄像机镜头， 会聚在感光晶片上，形成倒立、_______（选填“放大”或“缩小” ）的实像；当无人机上升 时，须 _______ （选填“增大”或“减小” ）镜头与感光晶片间的距离，才能拍摄到清晰地画面． 图 1 图 2 图 3 图 44．烩面是河南的特色名吃．图 2 中，厨师将面坯拉成长长的面条，表明力可以使物体发生 ______ ；在锅里煮面时，通过 _____________ 的方式改变了面条的内能；面出锅时香飘四 溢，这是由于分子的 _______产生的．5．图为一电热饮水机的电路简图 3，其额定电压为 220V ，具有“加热” 、“保温”两种功能，对应功率分别为 400W 和 40W ．当开关 S1、S2 均闭合，饮水机处于 ______（选填“保温” 或“加热”）状态， R1 的组值为 _______Ω ；用饮水机给 2kg 的水加热，当水温升高50℃， 水吸收的热量为 _________ J ．[c 3 水=4.2× 10J/（kg?℃）]． 6.由金属杆组成如图 4 所示的导轨， 其中水平面上两平行导轨足够长且全部置于竖直向上的 磁场中，与倾斜放置的导轨 ABCD 平滑且固定连接．将一金属棒 ab 从倾斜导轨上一定高度由静止释放，运动过程中始终与导轨垂直接触且不受摩擦，请你判断ab 棒在水平导轨上的 运 动情况 ： _________________________________ ；并 从 能量 转化的 角 度简 述理由 ：___________________________________．二、选择题（共 8 小题，每小题 2 分，满分 16 分）7．某水电站的年发电量在 8 亿千瓦时以上， “千瓦时”是下列哪个物理量的单位（ ）A ．电能B ．电功率C ．电流D ．时间8．如图 5 所示，用皮毛摩擦过的橡胶棒接触验电器额金属球，验电器的金属箔张开，以下 说法正确的是（ ）A ．摩擦过程中创造了电荷B ．摩擦过的橡胶棒带正电荷C ．经橡胶棒接触后的验电器带正电荷D ．金属箔张开是由于同种电荷相排斥图5 图6 图7 图8 图9 9．如图 6 所示，水平桌面上有一铁块，由绕过定滑轮的细绳与重6N 的沙桶相连且保持静止．不计绳重及绳与滑轮间的摩擦，以下分析正确的是（）A．使用定滑轮是为了省力B．铁块受到绳子的拉力为6NC．铁块对桌面的压力和重力是一对平衡力D．若剪断绳子，铁块由于惯性将向左运动10．下列对生活中的物理现象及其原因分析，错误的是（）A．游泳后，从水中出来感觉较冷，是由于水蒸发时吸热B．冬天，窗玻璃上出现冰花，是由于水蒸气发生了凝华C．夏天，常用干冰给食品保鲜，利用了干冰融化吸热D．冬天，在保存蔬菜的菜窖里放几桶水，利用了水凝固放热11．图7 为一种爬杆机器人，仅凭电池提供的能量，就能像人一样沿杆竖直向上匀速爬行．机器人在此过程中（）A．所受摩擦力方向竖直向下B．对杆的握力增大时，所受摩擦力增大C．匀速爬行速度增大时，所受摩擦力不变D．动能全部转化为重力势能12．如图8 所示，从甲地通过两条输电线向乙地用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是（）A．用户使用的用电器两端电压为U B．输电线上消耗的电功率为C．当用户使用的用电器增多时，用电器两端的电压升高D．当用户使用的用电器增多时，输电线上因发热而损失的功率增大13．随着科技发展，各种现代技术不断得到运用．以下说法正确的是（）A．航天器在月球表面利用声呐测绘地貌B．Wi﹣Fi 无线上网是利用电磁波传输信号C．若用超导材料制作远距离输电导线，可大大节约电能D．未来可能制造出不消耗能量却能不断对外做功的机器14．如图9 所示，放在同一水平桌面上的两个相同容器，分别盛有甲、乙两种液体，现将同一木块分别放入两容器中，当木块静止时两容器中液面相平．两种情况相比，下列判断正确的是（）A．木块受到的浮力一样大B．木块在甲液体中受的浮力较大C．甲液体对容器底部的压强较大D．盛甲液体的容器对桌面的压强较小三、作图题（共2小题，满分4分）15．图10 中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．16．如图11 所示，当小军用力推墙时，他沿水平冰面减速向后退去，请你画出此时小军的受力示意图．（图中黑点表示重心）图10 图11 图12 图13四、实验探究题（共 3 小题，满分18 分）17．如图是“探究平面镜成像的特点”的实验装置．（1）实验中用玻璃板代替平面镜，主要利用了玻璃透明的特点，便于确定__________ ，玻璃板放置时要求与纸板__________ ．（2）在玻璃板前面放一支点燃的蜡烛A，再拿一支没点燃的相同的蜡烛B，在玻璃板后面移动，直至与蜡像 A 的像重合，这样做是为了比较像与物的_________ 关系；若用光屏替代蜡烛B，在光屏上观察不到蜡烛 A 的像，说明平面镜成的是_____（选填“实”或“虚”）像．18．小明发现橙子放入水中会下沉，于是想办法测量它的密度．（1）将托盘天平放在水平桌面上，将标尺上的游码移至零刻度线处，调节平衡螺母，直到指针在______________ ，表示天平平衡．（2）用天平测量橙子质量，天平平衡时砝码和游码的示数如图所示，橙子质量为________3．g．小明利用排水法测得橙子的体积为150cm3，则橙子的密度是________kg/m（3）做实验时，小明若先用排水法测出橙子的体积，接着用天平测出橙子质量，这样测得的密度值将比真实值________ （选填“偏大”或“偏小”）．（4）小亮不用天平，利用弹簧测力计、细线、盛有水的大烧杯等器材，也巧妙测出了橙子的密度．请你将他的测量步骤补充完整，已知水的密度为ρ水．①用弹簧测力计测出橙子的重力G ；②____________________________________________________ ；③橙子密度的表达式为：ρ橙=__________ （用测出的物理量和已知量的字母表示）19．在“探究电流与电阻的关系”的实验中，小强选用了4Ω、8Ω、10Ω、20Ω四个定值电阻，电源电压恒为3V．（1）请按图甲所示的电路图，将实物图乙连接完整．甲乙丙丁（2）闭合开关试触时，发现电流表无示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压，造成这一现象的原因可能是__________________ 。

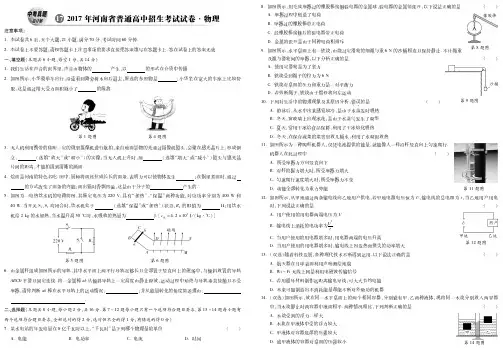

2017河南物理中考-试卷
１ ２０１７年河南省普通高中招生考试试卷·物理注意事项：１．本试卷共６页，五个大题，２１小题，满分７０分，考试时间６０分钟．２．本试卷上不要答题，请按答题卡上注意事项的要求直接把答案填写在答题卡上．答在试卷上的答案无效．一、填空题（本题共６小题，每空１分，共１４分）１．我们生活在声音的世界里，声音由物体的 产生，以 的形式在介质中传播．２．如图所示，小华骑单车出行，沿途看到路旁树木向后退去，所选的参照物是 ；小华坐在宽大的车座上比较舒服，这是通过增大受力面积减小了 的缘故．第１题图第４题图３．无人机利用携带的焦距一定的微型摄像机进行航拍，来自地面景物的光通过摄像机镜头，会聚在感光晶片上，形成倒立、 （选填“放大”或“缩小”）的实像；当无人机上升时，须 （选填“增大”或“减小”）镜头与感光晶片间的距离，才能拍摄到清晰的画面．４．烩面是河南的特色名吃．图中，厨师将面坯拉成长长的面条，表明力可以使物体发生 ；在锅里煮面时，通过 的方式改变了面条的内能；面出锅时香飘四溢，这是由于分子的 产生的．５．如图为一电热饮水机的电路简图，其额定电压为２２０Ｖ，具有“加热”、“保温”两种功能，对应功率分别为４００Ｗ和４０Ｗ．当开关Ｓ１、Ｓ２均闭合时，饮水机处于 （选填“保温”或“加热”）状态，Ｒ１的阻值为 Ω；用饮水机给２ｋｇ的水加热，当水温升高５０℃时，水吸收的热量为 Ｊ．［ｃ水＝４．２×１０３Ｊ／（ｋｇ·℃）］第５题图第６题图６．由金属杆组成如图所示的导轨，其中水平面上两平行导轨足够长且全部置于竖直向上的磁场中，与倾斜放置的导轨ＡＢＣＤ平滑且固定连接．将一金属棒ａｂ从倾斜导轨上一定高度由静止释放，运动过程中始终与导轨垂直接触且不受摩擦，请你判断ａｂ棒在水平导轨上的运动情况： ；并从能量转化的角度简述理由： ．二、选择题（本题共８小题，每小题２分，共１６分．第７～１２题每小题只有一个选项符合题目要求，第１３～１４题每小题有两个选项符合题目要求，全部选对的得２分，选对但不全的得１分，有错选的得０分）７．某水电站的年发电量在８亿千瓦时以上，“千瓦时”是下列哪个物理量的单位（ ）Ａ．电能 Ｂ．电功率 Ｃ．电流 Ｄ．时间８．如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔张开，以下说法正确的是（ ）第８题图Ａ．摩擦过程中创造了电荷Ｂ．摩擦过的橡胶棒带正电荷Ｃ．经橡胶棒接触后的验电器带正电荷Ｄ．金属箔张开是由于同种电荷相排斥９．如图所示，水平桌面上有一铁块，由绕过定滑轮的细绳与重６Ｎ的沙桶相连且保持静止．不计绳重及绳与滑轮间的摩擦，以下分析正确的是（ ）第９题图Ａ．使用定滑轮是为了省力Ｂ．铁块受到绳子的拉力为６ＮＣ．铁块对桌面的压力和重力是一对平衡力Ｄ．若剪断绳子，铁块由于惯性将向左运动１０．下列对生活中的物理现象及其原因分析，错误獉獉的是（ ）Ａ．游泳后，从水中出来感觉较冷，是由于水蒸发时吸热Ｂ．冬天，窗玻璃上出现冰花，是由于水蒸气发生了凝华Ｃ．夏天，常用干冰给食品保鲜，利用了干冰熔化吸热Ｄ．冬天，在保存蔬菜的菜窖里放几桶水，利用了水凝固放热第１１题图１１．如图所示为一种爬杆机器人，仅凭电池提供的能量，就能像人一样沿杆竖直向上匀速爬行．机器人在此过程中（ ）Ａ．所受摩擦力方向竖直向下Ｂ．对杆的握力增大时，所受摩擦力增大Ｃ．匀速爬行速度增大时，所受摩擦力不变Ｄ．动能全部转化为重力势能１２．如图所示，从甲地通过两条输电线向乙地用户供电，若甲地电源电压恒为Ｕ，输电线的总电阻为ｒ，当乙地用户用电时，下列说法正确的是（ ）第１２题图Ａ．用户使用的用电器两端电压为ＵＢ．输电线上消耗的电功率为Ｕ２ｒＣ．当用户使用的用电器增多时，用电器两端的电压升高Ｄ．当用户使用的用电器增多时，输电线上因发热而损失的功率增大１３．（双选）随着科技发展，各种现代技术不断得到运用．以下说法正确的是（ ）Ａ．航天器在月球表面利用声呐测绘地貌Ｂ．Ｗｉ－Ｆｉ无线上网是利用电磁波传输信号Ｃ．若用超导材料制作远距离输电导线，可大大节约电能Ｄ．未来可能制造出不消耗能量却能不断对外做功的机器１４．（双选）如图所示，放在同一水平桌面上的两个相同容器，分别盛有甲、乙两种液体，现将同一木块分别放入两容器中，当木块静止时两容器中液面相平．两种情况相比，下列判断正确的是（ ）第１４题图Ａ．木块受到的浮力一样大Ｂ．木块在甲液体中受的浮力较大Ｃ．甲液体对容器底部的压强较大Ｄ．盛甲液体的容器对桌面的压强较小 ２ 三、作图题（本题共２小题，每小题２分，共４分）１５．图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．第１５题图第１６题图１６．如图所示，当小军用力推墙时，他沿水平冰面减速向后退去，请你画出此时小军的受力示意图．（图中黑点表示重心）四、实验探究题（本题共３小题，第１７题４分，第１８题６分，第１９题８分，共１８分）１７．如图是“探究平面镜成像的特点”的实验装置．第１７题图（１）实验中用玻璃板代替平面镜，主要利用了玻璃透明的特点，便于确定 ，玻璃板放置时要求与纸板 ．（２）在玻璃板前面放一支点燃的蜡烛Ａ，再拿一支没点燃的相同的蜡烛Ｂ，在玻璃板后面移动，直至与蜡烛Ａ的像重合，这样做是为了比较像与物的 关系；若用光屏替代蜡烛Ｂ，在光屏上观察不到蜡烛Ａ的像，说明平面镜成的是 （选填“实”或“虚”）像．１８．小明发现橙子放入水中会下沉，于是想办法测量它的密度．第１８题图（１）将托盘天平放在水平桌面上，将标尺上的游码移至零刻度线处，调节平衡螺母，直到指针指在 ，表示天平平衡．（２）用天平测量橙子质量，天平平衡时砝码和游码的示数如图所示，橙子质量为 ｇ．小明利用排水法测得橙子的体积为１５０ｃｍ３，则橙子的密度是 ｋｇ／ｍ３．（３）做实验时，小明若先用排水法测出橙子的体积，接着用天平测出橙子质量，这样测得的密度值将比真实值 （选填“偏大”或“偏小”）．（４）小亮不用天平，利用弹簧测力计、细线、盛有水的大烧杯等器材，也巧妙测出了橙子的密度．请你将他的测量步骤补充完整，已知水的密度为ρ水．①用弹簧测力计测出橙子的重力Ｇ；② ；③橙子密度的表达式为：ρ橙＝ （用测出的物理量和已知量的字母表示）．１９．在“探究电流与电阻的关系”的实验中，小强选用了４Ω、８Ω、１０Ω、２０Ω四个定值电阻，电源电压恒为３Ｖ．（１）请按图甲所示的电路图，将实物图乙连接完整．第１９题图（２）闭合开关试触时，发现电流表示无数，移动滑动变阻器的滑片，电压表示数始终接近电源电压，造成这一现象的原因可能是 ．（３）排除电路故障后，闭合开关，移动滑片，当选用４Ω的电阻时，电流表示数如图丙所示，记为 Ａ；以后每更换一个阻值更大的电阻后，闭合开关，应将滑动变阻器的滑片向 （选填“Ａ”或“Ｂ”）端移动，使电压表的示数 ，同时记下对应的电流值．（４）根据实验数据，小强作出了如图丁所示的Ｉ－Ｒ图像，由于此图线为曲线，小强认为不便直观判断Ｉ与Ｒ的定量关系，于是对图像中的坐标进行了巧妙变换，从而直观判断出了Ｉ与Ｒ的关系．你认为小强的改进方法是： ．五、综合应用题（本题共２小题，每小题９分，共１８分）２０．如图所示，工人用沿斜面向上、大小为５００Ｎ的推力，将重８００Ｎ的货物从Ａ点匀速推至Ｂ点；再用１００Ｎ的水平推力使其沿水平台面匀速运动５ｓ，到达Ｃ点．已知ＡＢ长３ｍ，ＢＣ长１．２ｍ，距地面高１．５ｍ．试问：第２０题图（１）利用斜面搬运货物主要是为了 ；（２）货物在水平台面上运动的速度为多少？（３）水平推力做功的功率为多少？（４）斜面的机械效率为多少？２１．小丽设计了一个防踩踏模拟报警装置，工作原理如图甲所示．ＡＢＯ为一水平杠杆，Ｏ为支点，ＯＡ∶ＯＢ＝５∶１，当水平踏板所受压力增大，电压表示数达到６Ｖ时，报警器Ｒ０开始发出报警信号．已知电路中电源电压为８Ｖ，Ｒ０的阻值恒为１５Ω，压力传感器Ｒ固定放置，其阻值所受压力Ｆ变化的关系如图乙所示，踏板、压杆和杠杆的质量均忽略不计．试问：（１）由图乙可知，压力传感器Ｒ的阻值随压力Ｆ的增大而 ；（２）当踏板空载时，闭合开关，电压表的示数为多少？（３）当报警器开始报警时，踏板设定的最大压力值为多少？（４）若电源电压略有降低，为保护报警器仍在踏板原设定的最大压力值时报警，则踏板触点Ｂ应向 （选填“左”或“右”）移动，并简要说明理由．第２１题图。
2014-2017中考物理试卷分析
2016：刻度尺的读数与减小误差的方法；速度的计算
2017：参照物的选取；速度的计算
2014：6
2015：0
2016：4
2017：3
2014：实验探究19
2015：选择题13（B）
2016：实验探究17（1）
综合应用题21（4）
2017：填空题2（1）
综合应用题20（2）
2014：5
2015：5
2016：9
2017：3
2014：综合应用题22（2）（3）
2015：选择题13
综合应用题21（2）
2016：实验探究18
综合应用题20（3）
2017：综合应用题20（3）
八下
第12章
简单机械
2014：简单机械（滑轮）特点的应用；力臂作图
2015：简单机械（滑轮）特点的应用；力臂作图；机械效率的计算
第3章
物态变化
2014：升华及凝华现象
2015：汽化；物态变化的辨识；
温度计的读数
2016：固体熔化和凝固的特点；
温度计的读数
2017：物态变化的辨识
2014：2
2015：1
2016：4
2017：2
2014：填空题4
2015：填空题5（1）、选择题12
实验探究18（1）
2016：选择题7
实验探究17（2）

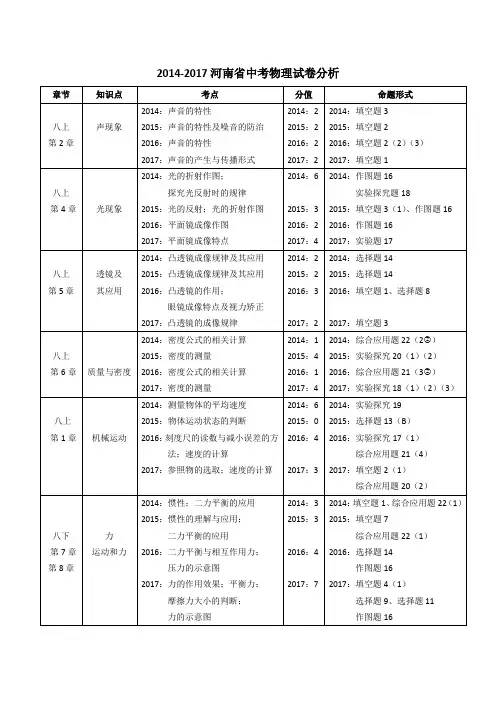

2014-2017河南省中考物理试卷分析
章节
知识点
考点
分值
命题形式
八上
第2章
声现象
2014：声音的特性
2015：声音的特性及噪音的防治
2016：声音的特性
2017：声音的产生与传播形式

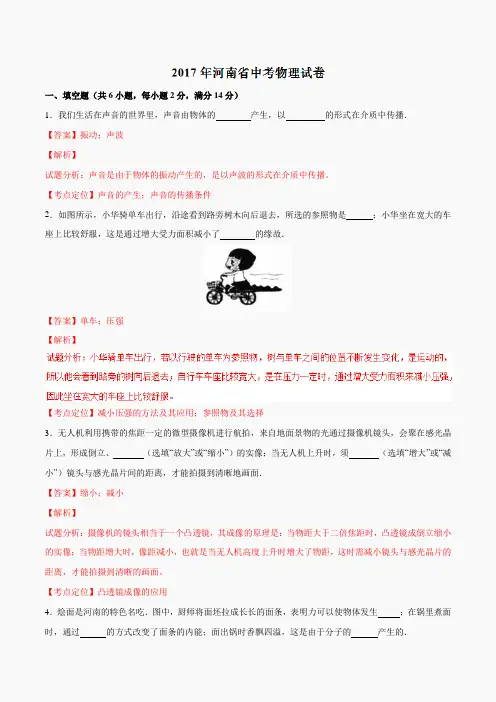

河南省2017年中考物理试题
一、填空题（共6小题，每小题2分，满分14分）1．我们生活在声音的世界里，声音由物体的产生，以的形式在介质中传播．【答案】振动；声波【解析】试题分析：声音是由于物体的振动产生的，是以声波的形式在介质中传播。
【考点定位】声音的产生；声音的传播条件2．如图所示，小华骑单车出行，沿途看到路旁树木向后退去，所选的参照物是；小华坐在宽大的车座上比较舒服，这是通过增大受力面积减小了的缘故．【答案】单车；压强【解析】【考点定位】减小压强的方法及其应用；参照物及其选择3．无人机利用携带的焦距一定的微型摄像机进行航拍，来自地面景物的光通过摄像机镜头，会聚在感光晶片上，形成倒立、（选填“放大”或“缩小”）的实像；当无人机上升时，须（选填“增大”或“减小”）镜头与感光晶片间的距离，才能拍摄到清晰地画面．【答案】缩小；减小【解析】试题分析：摄像机的镜头相当于一个凸透镜，其成像的原理是：当物距大于二倍焦距时，凸透镜成倒立缩小的实像；当物距增大时，像距减小，也就是当无人机高度上升时增大了物距，这时需减小镜头与感光晶片的距离，才能拍摄到清晰的画面。
【考点定位】凸透镜成像的应用4．烩面是河南的特色名吃．图中，厨师将面坯拉成长长的面条，表明力可以使物体发生；在锅里煮面时，通过的方式改变了面条的内能；面出锅时香飘四溢，这是由于分子的产生的．【答案】形变；热传递；无规则运动【解析】【考点定位】热传递改变物体内能；力的作用效果；扩散现象5．图为一电热饮水机的电路简图，其额定电压为220V，具有“加热”、“保温”两种功能，对应功率分别为400W和40W．当开关S1、S2均闭合，饮水机处于（选填“保温”或“加热”）状态，R1的组值为Ω；用饮水机给2的水加热，当水温升高50℃，水吸收的热量为J．[c水=4.2×103（•℃）]．【答案】加热；121；4.2×105【解析】试题分析：当开关S1、S2均闭合时，电路为R1的简单电路，电路的总电阻最小，由可知，电路的总功率最大，饮水机处于加热档，则R1的阻值：R1121Ω；水吸收的热量：Q吸△4.2×103（•℃）×2×50℃=4.2×105J。
【精校】2017年河南省中考真题物理
2017年河南省中考真题物理一、填空题(共6小题，每空1分，满分14分)1.(2分)我们生活在声音的世界里，声音由物体的产生，以的形式在介质中传播。
解析：声音是由于物体的振动产生的，是以声波的形式在介质中传播。
答案：振动；声波(或“波”)。
2.(2分)如图所示，小华骑单车出行，沿途看到路旁树木向后退去，所选的参照物是；小华坐在宽大的车座上比较舒服，这是通过增大受力面积减小了的缘故。
解析：小华骑单车出行，若以行驶的单车为参照物，树与单车之间的位置不断发生变化，是运动的，所以他会看到路旁的树向后退去；自行车车座比较宽大，是在压力一定时，通过增大受力面积来减小压强，因此坐在宽大的车座上比较舒服。
答案：单车；压强。
3.(2分)无人机利用携带的焦距一定的微型摄像机进行航拍，来自地面景物的光通过摄像机镜头，会聚在感光晶片上，形成倒立、(选填“放大”或“缩小”)的实像；当无人机上升时，须(选填“增大”或“减小”)镜头与感光晶片间的距离，才能拍摄到清晰地画面。
解析：(1)摄像机的镜头相当于一个凸透镜，其成像的原理是：当物距大于二倍焦距时，凸透镜成倒立缩小的实像；(2)当物距增大时，像距减小，也就是当无人机高度上升时增大了物距，这时需减小镜头与感光晶片的距离，才能拍摄到清晰的画面。
答案：缩小；减小。
4.(3分)烩面是河南的特色名吃。
图中，厨师将面坯拉成长长的面条，表明力可以使物体发生；在锅里煮面时，通过的方式改变了面条的内能；面出锅时香飘四溢，这是由于分子的产生的。
解析：厨师将面坯拉成长长的面条，面坯形状发生了变化，表明力可以使物体发生形变；在锅里煮面时，面条吸收热量，内能增加，是通过热传递的方式改变了面条的内能；面出锅时香飘四溢，属于扩散现象，是由于分子的无规则运动产生的。
答案：形变；热传递；无规则运动。
5.(3分)图为一电热饮水机的电路简图，其额定电压为220V，具有“加热”、“保温”两种功能，对应功率分别为400W和40W。
2017年河南中考真题物理
2017年河南省中考真题物理一、填空题(共6小题，每空1分，满分14分)1.(2分)我们生活在声音的世界里，声音由物体的产生，以的形式在介质中传播。
解析：声音是由于物体的振动产生的，是以声波的形式在介质中传播。
答案：振动；声波(或“波”)。
2.(2分)如图所示，小华骑单车出行，沿途看到路旁树木向后退去，所选的参照物是；小华坐在宽大的车座上比较舒服，这是通过增大受力面积减小了的缘故。
解析：小华骑单车出行，若以行驶的单车为参照物，树与单车之间的位置不断发生变化，是运动的，所以他会看到路旁的树向后退去；自行车车座比较宽大，是在压力一定时，通过增大受力面积来减小压强，因此坐在宽大的车座上比较舒服。
答案：单车；压强。
3.(2分)无人机利用携带的焦距一定的微型摄像机进行航拍，来自地面景物的光通过摄像机镜头，会聚在感光晶片上，形成倒立、(选填“放大”或“缩小”)的实像；当无人机上升时，须(选填“增大”或“减小”)镜头与感光晶片间的距离，才能拍摄到清晰地画面。
解析：(1)摄像机的镜头相当于一个凸透镜，其成像的原理是：当物距大于二倍焦距时，凸透镜成倒立缩小的实像；(2)当物距增大时，像距减小，也就是当无人机高度上升时增大了物距，这时需减小镜头与感光晶片的距离，才能拍摄到清晰的画面。
答案：缩小；减小。
4.(3分)烩面是河南的特色名吃。
图中，厨师将面坯拉成长长的面条，表明力可以使物体发生；在锅里煮面时，通过的方式改变了面条的内能；面出锅时香飘四溢，这是由于分子的产生的。
解析：厨师将面坯拉成长长的面条，面坯形状发生了变化，表明力可以使物体发生形变；在锅里煮面时，面条吸收热量，内能增加，是通过热传递的方式改变了面条的内能；面出锅时香飘四溢，属于扩散现象，是由于分子的无规则运动产生的。
答案：形变；热传递；无规则运动。
5.(3分)图为一电热饮水机的电路简图，其额定电压为220V，具有“加热”、“保温”两种功能，对应功率分别为400W和40W。
河南省濮阳市2017年中考物理会考试卷 及参考答案
（1） 原来金属块在水中的深度h； （2） 金属块的密度ρ 参考答案 1.
2.
3.
4. 5.
6.
7. 8. 9. 10. 11. 12. 13. 14. 15.
16. 17. 18. 19.
20.
21.
三、作图题 15. 如图所示，请画出作用于杠杆A端的最小动力F和此时杠杆的支点O．
16. 在图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上．补上后要求：闭合电键S，向A端移动滑动变
阻器的滑片P，小灯发光，但亮度不变，电流表示数变小．
四、实验探究题
17. 实验桌上有高度不同的两个发光物体A和B，焦距为10cm的凸透镜、刻度尺、光具座和光屏各一个．小华选用这些 器材，探究“凸透镜成实像时，像的高度与物体的高度是否有关”．小华的主要实验步骤如下：
（2） 分析表中实验序号________实验之间的关系，可归纳得出初步结论是：相同体积的甲、乙两种物质，它们的质
量是不相同的．
（3） 进一步分析表中的甲、乙两种物质的质量与体积的关系，可归纳得到的结论是：
①对同种物质来水，它的质量与体积的比值是一个________，这个比值与质量和体积的值________． ②对于甲与乙两种不同物质来说，它们的质量与体积的比值是________． 19. 小丽和小亮在探究“通过导体的电流跟电阻的关系”实验中，根据实验目的设计出实验电路图，并按电路图连接实验 器材如图1所示．
二、选择题
7. 小明家的计算机通过光纤接入互联网，光纤的作用是（ ） A . 输电 B . 通信 C . 导热 D . 照明 8. 如图所示的光现象中，由于光的折射形成的是（ ）
A.
赵州桥在水中形成“倒影” B .
筷子好像在水面处向上弯折 C .
2017-2021年河南中考物理真题分类汇编之电能和电功率(含解析及考点卡片)
2017-2021年河南中考物理真题分类汇编之电能和电功率一．家庭电路的连接（共2小题）1．（2020•通辽）小玲家的家庭电路简化后如图所示，由该电路可知（）A．a线是零线，b线是火线B．灯泡L与插座Q是串联关系C．c处断开，洗衣机插头插入插座P，洗衣机虽能工作但有安全隐患D．台灯插头插入插座Q后，空气开关立刻跳闸，是因为灯丝断路造成的2．（2017•河南）图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。
请将电路图连接完整，使其符合安全用电的原则。
二．安全用电原则（共1小题）3．（2021•河南）“安全用电，警钟长鸣”，下列做法符合安全用电要求的是（）A．手机充电器长期插在插座上B．用湿布擦拭工作的台灯C．用电器着火时立即用水浇灭D．人触电时立即切断电源三．家庭电路电流过大的原因（共1小题）4．（2017•河南）在家庭电路中，下列情况可能引起空气开关跳闸的是（）A．开关中的两个线头相碰B．插座中的两个线头相碰C．关闭正在使用的电视机D．夏天使用空调时把设定温度调高四．电功率的测量实验（共1小题）5．（2018•河南）小明在“测量小灯泡的电功率”实验中，电源电压恒为3V，小灯泡上标有“2.5V“字样。
（1）请你根据如图甲所示的电路图，用笔画线代替导线，将图乙中未完成的电路连接完整。
要求：当滑片向左移动时，滑动变阻器连入电路的阻值变小。
（2）闭合开关，调节滑片到某一位置时，电压表示数如图丙所示，示数为V．要测量小灯泡的额定功率，应将滑片向（选填“左”或“右”）移动。
（3）调节滑动变阻器，测出多组数据，画出了如图丁所示的I﹣U图象，由图象可知，小灯泡的额定功率为W．小灯泡灯丝的电阻随其两端电压的增大而（选填“增大”“不变”或“减小”）。
（4）小明分析图象发现，当小灯泡两端电压为零时，通过小灯泡的电流也为零，他认为小灯泡不通电时，灯丝的电阻为零，他的观点正确吗？。
理由是。
五．电功与热量的综合计算（共5小题）6．（2021•河南）如图为一款养生壶的电路简图，该壶有“加热”和“保温”两挡，电源电压为220V，电阻丝R1、R2的阻值分别为44Ω、356Ω。
