兆欧表和接地电阻表的检定
兆欧表
使用兆欧表测量绝缘工作要求
使用兆欧表测量高压设备绝缘，应由两 人担任。 测量使用的导线，应使用绝缘导线，其 端部应有绝缘套。 测量绝缘时，必须将被测设备从各方面 断开，验明无电压，确实证明设备无人 工作后，方可进行。在测量中禁止他人 接近设备。
使用兆欧表测量绝缘工作要求
在测量绝缘后必须将被测设备对地放电。 测量线路绝缘时，应取得对方允许后方 可进行。 在有感应电压的线路上（同杆架设的双 回线路或单回线路与另一线路有平行段） 测量线路时，必须将另一线路同时停电， 方可进行。雷点时，严禁测量线路绝缘。
绝缘电阻值与那些因素有关？
1、通常绝缘电阻值随温度上升而减小。 为了将测量值与过去比较，应将测得的 绝缘电阻值换算到同温时，才可比较。 绝缘电阻值随空气的温度增加而减小， 为了消除被测物表面泄露电流的影响， 需用干棉纱擦去被测物表面的潮气的赃 污。
3、绝缘电阻值与被测物的电容量大小有 关，对电容量大的，在测量前应将邀标 的屏蔽端G接入，否则测量值偏小。 4、绝缘电阻与兆欧表电压等级有关，应 接被测物的额定电压等级有关，应接被 测物的额定电压等级，正确选用兆欧表 ，如测量35KV的设备，应选2500V兆欧 表，弱兆欧表电压低测量值将虚假的偏 大。
兆 欧 表
目录
什么是兆欧表，兆欧表的特点及 用途
兆欧表的工作原理
兆欧表的选用 如何使用兆欧表 兆欧表的类型
一、什么是兆欧表，兆欧表的 特点及用途
定义：测量兆欧姆 (MΩ) 数量级 电阻值的仪表，它的刻度是以兆 欧(MΩ)为单位的。兆欧表又称 摇表，是由高压手摇发电机及磁 电式双动圈流比计组成，具有输 出电压稳定，读数正确，噪音小， 摇动轻，且装有防止测量电 路泄漏电流的屏蔽装置和独立的 接线柱。

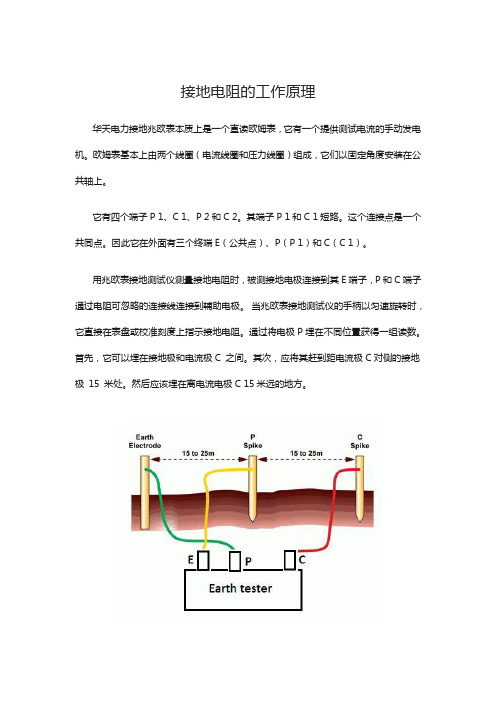

接地电阻的工作原理
接地电阻的工作原理
华天电力接地兆欧表本质上是一个直读欧姆表，它有一个提供测试电流的手动发电
机。欧姆表基本上由两个线圈（电流线圈和压力线圈）组成，它们以固定角度安装在公
共轴上。
它有四个端子P 1、C 1、P 2和C 2。其端子P 1和C 1短路。这个连接点是一个
共同点。因此它在外面有三个终端E（公共点）、P（P 1）和C（C 1）。
用兆欧表接地测试仪测量接地电阻时，被测接地电极连接到其E端子，P和C端子
通过电阻可忽略的连接线连接到辅助电极。 当兆欧表接地测试仪的手柄以匀速旋转时，
它直接在表盘或校准刻度上指示接地电阻。通过将电极P埋在不同位置获得一组读数。
首先，它可以埋在接地极和电流极C 之间。其次，应将其赶到距电流极C对侧的接地
极 15 米处。然后应该埋在离电流电极C 15米远的地方。
接地测试仪工作原理及结构
三个读数的平均值给出了接地电极和土壤之间的电阻。
由于湿度条件的变化，接地电极（即板或管等）和土壤之间的电阻不会保持恒定。
为获得良好和有效的接地，应不时测试接地系统，并通过加水增加附近土壤的含水量。
电站的接地电阻应小于1欧姆。对于分站，应小于5欧姆。应该注意的是，接地电
阻应尽可能小，原因有两个：
1.在发生故障时，当金属框架与火线或相线接触时，电流将流过接地连接，从而导
致金属框架与大地之间产生电位差。这个电位差应该非常低，因为它会作用于在这种故
障条件下接触金属框架的人身上。
2.当故障发生时，对地的低电阻将导致高电流流动。大电流会使保险丝在很短的时
间内熔断，从而将故障设备从线路上断开，从而确保安全。
兆欧表和接地摇表使用培训总结
兆欧表和接地摇表使用培训总结
1.在兆欧表和接地摇表使用培训中，我们学习了如何正确操作和使用这些仪器。
2.掌握了兆欧表的原理和功能，能够准确测量电阻和绝缘电阻。
3.学会了接地摇表的使用方法，能够检测接地电阻和接地情况。
4.在培训中，我们重点讲解了兆欧表和接地摇表的操作步骤和注意事项。
5.通过实际操作和练习，我们提高了使用这些仪器的准确性和效率。
6.培训中，我们还了解了兆欧表和接地摇表的维护和保养方法，以确保其长期稳定运行。
7.掌握了兆欧表和接地摇表的使用技巧，能够应对各种复杂的测量情况。
8.培训还强调了操作安全和防护措施，确保在使用这些仪器时不会对人身安全造成威胁。
9.我们通过培训了解了兆欧表和接地摇表的应用领域和行业标准。
10.兆欧表和接地摇表使用培训为我们提供了必要的知识和技能，使我们能够安全、准确地进行相关测量工作。
绝缘电阻表与接地电阻测量仪
三、使用方法和注意事项
必须正确接线。接线柱有三个，分 别标有：Ｌ（线）、Ｅ（地）和Ｇ （ 屏）。测量时，Ｌ用导线接被 测设备的待测导体部分，Ｅ用导线 接设备的外壳或接地，G根据需要 再连接。 绝缘体表面有泄露电流时，测出的 电阻是表面电阻和绝缘电阻的并联 值，低于真实绝缘电阻，此时须使 用G端。 例如测量电缆的绝缘电阻。在电缆 的表面加一保护环接至G端，表面 电流就不经过线圈1而沿电缆表皮 经E端流回电源负端。消除了表面 电流的影响。
第三节 接地电阻测量仪的工作原理
电气设备的任何部分与接地体之间的连接称为“接 地”。与土壤直接接触的，并用于与地之间连接的 一个或几个金属导体，叫做接地体或接地电极。 接地按作用分为工作接地、保护接地、防雷接地。 系统中某一点接地称为工作接地。 电气设备外壳接地称为保护接地。 避雷装置可靠接地称为防雷接地。 接地电阻的大小直接关系到人身和设备的安全。其 大小与大地的结构、土壤的电阻率、接地体的几何 尺寸及形状等因素有关。
使用方法和步骤
如果“测量标度盘”的读数小于１时，应将“倍率 标度”置于较小的倍数档，并重新进行测量。 当测量小于1欧的接地电阻时，宜使用四端钮接地 电阻测量仪进行测量，以消除接线电阻和接触电阻 的影响。将C2、P2连片打开，分别用导线连接在被 测接地体上，将P2端接在靠近接地体一侧。
二、注意事项
ZC-8型接地电阻测量仪
电路中接有三组不同的分流电阻R1～R3和 R5～R8，实现对电流互感器二次电流及检流 计支路的分流。 分流电阻的切换利用联动的转换开关S进行。 有三个档位，可得0～1 、0～10 、0～ 100 三个量程。 当转换开关置于“1”档时，k=1;置于“2”时 k=1/10;置于“3”时k=1/100。调节电位器使 检流计指零，此时Rx=kRs。
35、摇表的使用方法,发电机绝缘测量及合格标准
摇表的使用方法，发电机绝缘测量及合格标准接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪。
接地摇表按供电方式分为传统的手摇式、和电池驱动；接地摇表按显示方式分为指针式和数字式；接地摇表按测量方式分为打地桩式和钳式。
目前传统的手摇接地摇表几乎无人使用，比较普及的是指针式或数字式接地摇表，在电力系统以及电信系统比较普及的是钳式接地摇表。
摇表又称兆欧表，是用来测量被测设备的绝缘电阻和高值电阻的仪表，它由一个手摇发电机、表头和三个接线柱（即l：线路端、e：接地端、g：屏蔽端）组成。
1.摇表的选用原则（1）额定电压等级的选择。
一般情况下，额定电压在500v以下的设备，应选用500v或1000v 的摇表；额定电压在500v以上的设备，选用1000v~2500v的摇表。
（2）电阻量程范围的选择。
摇表的表盘刻度线上有两个小黑点，小黑点之间的区域为准确测量区域。
所以在选表时应使被测设备的绝缘电阻值在准确测量区域内。
2．摇表的使用（1）校表。
测量前应将摇表进行一次开路和短路试验，检查摇表是否良好。
将两连接线开路，摇动手柄，指针应指在“∞”处，再把两连接线短接一下，指针应指在“0”处，符合上述条件者即良好，否则不能使用。
（2）被测设备与线路断开，对于大电容设备还要进行放电。
（3）选用电压等级符合的摇表。
（4）测量绝缘电阻时，一般只用“l”和“e”端，但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“g”端，并将“g”端接屏蔽层或外壳。
线路接好后，可按顺时针方向转动摇把，摇动的速度应由慢而快，当转速达到每分钟120转左右时（zc-25型），保持匀速转动，1分钟后读数，并且要边摇边读数，不能停下来读数。
（5）拆线放电。
读数完毕，一边慢摇，一边拆线，然后将被测设备放电。
放电方法是将测量时使用的地线从摇表上取下来与被测设备短接一下即可（不是摇表放电）。
3．注意事项（1）禁止在雷电时或高压设备附近测绝缘电阻，只能在设备不带电，也没有感应电的情况下测量。
兆欧表
兆欧表（又叫摇表、绝缘电阻测试仪、高阻计 ）
是一种简便、 常用的测量高电阻的仪表， 主要用来检
测供电线路、 电机绕组、 电缆、 电器设备等的绝缘电
阻，以保证这些设备、电器和线路工作在正常状态，避
免发生触电伤亡及设备损坏等事故。常见的兆欧表主要
由作为电源的高压手摇发电机和磁电式流比计两部分组
成， 兆欧表的外形与工作原理如图2.22所示。
接地电阻测试仪
接地为防止触电或保护设备的安全,把电力电讯等设备的金属 底盘或外壳接上地线,利用大地作电流回路接地线。
在电力系统中，将设备和用电装置的中性点、外壳或支架 与接地装置用导体作良好的电气连接叫做接地。
接地的功用除了将一些无用的电流或是噪声干扰导入 大地外，最大功用为保护使用者不被电击。
测量接地电阻的 意义就在于有效防止设备绝缘损坏造成的 跨步电压造成人员伤害或设备的进一步损坏。
4、静态开关： 静态开关又称静止开关，它是一种无触点开关，是用两个 可控硅（SCR）反向并联组成的一种交流开关，其闭合和断开 由逻辑控制器控制。分为转换型和并机型两种。转换型开关主 要用于两路电源供电的系统，其作用是实现从一路到另一路的 自动切换；并机型开关主要用于并联逆变器与市电或多台逆变器。
UPS的特点： UPS较之柴油发电机组，具有体积小、效率高、无噪声振动 、维护费用低、可靠性高等优点，但容量相对较小，主要用于电 子计算机中心、工业自动化控制中心等重要场所。
兆欧表的测量机构示意图如图2.22所示。 它有两 个可动线圈， 两个线圈成一定角度固定在轴上， 固定 部分是永久磁铁。 当线圈通以电流时， 两个线圈受电 磁力作用产生的力矩相反， 一个是转动力矩， 一个是 反作用力矩， 平衡时， 两力矩相等。 可以证明， 指 针的偏转与两电流的比值成正比， 即α=K(I1/I2)， 所 以该测量机构称为比率计。
数字兆欧表测量绝缘电阻的步骤
数字兆欧表测量绝缘电阻的步骤
宝子们，今天咱来唠唠用数字兆欧表测量绝缘电阻咋做哈。
接着呢，要把被测的设备停电，并且放电。
这一步可重要啦，要是没放电就去测，可能会有危险的，就像小刺猬没把刺收起来就往人身上凑，会扎人的哟。
放电要彻底呢，可不能马马虎虎的。
然后把兆欧表的测试线连接好。
一般有两根线，一根是L线，一根是E线。
这就像是给表的手和脚找对地方放一样。
L线要接到被测设备的导体部分，E线呢就接到被测设备的外壳或者接地的地方。
这连接得稳稳当当的，就像小朋友搭积木要搭得牢固一样。
再把兆欧表的量程选好。
这个要根据被测设备大概的绝缘电阻值来选哦。
要是选小了，可能表就爆表啦，就像小杯子装太多水会溢出来一样。
要是选大了呢，测量可能就不太准啦。
现在就可以开始测量啦。
按下测试按钮，然后就等着表显示数值。
这个时候就像等待小种子发芽一样，要有耐心哦。
等数值稳定了，这个数值就是被测设备的绝缘电阻值啦。
测量完了之后呢，要先把测试线从被测设备上取下来，然后再停止兆欧表的工作。
可不能顺序搞反了，不然也可能会对表或者设备有影响呢。
最后把兆欧表收拾好，放回原来的地方。
这整个过程就完成啦。
是不是还挺简单的呀，宝子们只要按照这个步骤来，就能顺利用数字兆欧表测量绝缘电阻啦。
兆欧表的使用方法和安全注意事项
兆欧表的使用方法和安全注意事项
兆欧表又称摇表，它是一种简便、常用的测量高电阻的直读式电工仪表。
一般用来测量电路、电机绕组、电缆等设备的绝缘电阻。
兆欧表的使用方法和平安留意事项：
(1)由于电器的工作电压和对它的绝缘电阻要求不同，因此测量不同电器的绝缘性能时，要采纳相应规格的兆欧表。
(2)兆欧表上一般设有3个接线柱，在接线柱的四周分别标有(E)接地、(L)电路、(G)爱护环记号，(E)、(L)接线柱上分别接上测试棒。
使用兆欧表时，要对兆欧表进行一次开路和短路试验，检查兆欧表是否良好。
两根测试棒开路时，摇动发电机手柄，指针应指向表面刻度的无穷大处；两根测试棒短接时，摇动手柄，指针应指向0Ω处，否则兆欧表有故障。
(3)测量电器电路对大地的绝缘电阻时，被测电路接(L)测试棒，大地接(E)测试棒。
测量电动机、变压器等电气设备的绝缘电阻时，(L)测试棒接电动机、变压器线圈绕组的导线上，(E)测试棒接电动机、变压器的金属外壳上。
(4)测量电缆缆芯对缆壳的绝缘电阻时，除将(L)，(E)测试棒分别接缆芯、缆壳上外，还需将电缆壳芯之间的绝缘物接到兆欧表的爱护环(G)接线柱上，以消退测量中引起的误差。
测量电缆各芯线间的绝缘电阻时，将(L)、(E)测试棒分别接到两根芯线上，爱护环接线柱(G)接到任何一根被测芯线的绝缘物上。
(5)使用兆欧表测量电气设备的绝缘电阻时，要先切断电气设备的电源，以保障设备及人身平安。
(6)转动兆欧表的手柄，要保持肯定转速，要求每分钟转动120转，最少不低于90转，最多不超过150转。
(7)测量电器的绝缘电阻时，若兆欧表的指针已指向0Ω，这时就不能再连续摇动手柄，以免损坏表内线圈。
兆欧表使用知识
兆欧表使用知识一、兆欧表概述1、兆欧表又称摇表，是一种专门用来测量绝缘电阻的便携式仪表，在电气安装、检修和试验中使用十分广泛。
绝缘电阻的大小是表明电气设备绝缘性能的一个重要指标，而绝缘性能的好坏直接关系着设备的正常运行和人身安全。
绝缘材料在使用过程中，由于发热、污染、受潮及老化等原因，其绝缘电阻将逐渐降低，可能会造成漏电或短路等事故。
所以要对电气设备的绝缘性能进行定期的测量，以确保设备正常运行和人身安全。
2、指针式兆欧表由磁电系比率表、手摇交流发电机、整流电路及接线端子组成。
L接线端子接于被测设备的导线或绕组的端子上，即被测物与大地绝缘的导体部分；E接地端子接于被测设备的接地端子、外壳或大地上；G屏蔽端子接于被测设备的屏蔽层或绝缘层上，其作用是减小测量误差，消除表面泄漏电流。
3、兆欧表有250V、500V、1000V、2500V、5000V等不同电压等级。
选用兆欧表时应根据设备的额定电压来选择。
4、使用兆欧表前必须做开路试验和短路试验。
兆欧表开路试验时的转数是120r/min。
使用兆欧表测量设备对地绝缘电阻时，应将L端接到被测导体上，E端接地。
兆欧表使用时转数应达到120r/min。
二、兆欧表选择选用兆欧表时应注意两点：1、额定电压应与被测电气设备或线路的工作电压相适应。
2、测量范围应与被测电阻的范围相吻合，以免引起过大的测量误差。
三、使用前检查1、将兆欧表平放，先使L、E两个端钮开路，摇动发电机手柄至额定转速(120r/min)，这时指针应指在“∞”处；2、再将L、E端钮短接，并缓慢摇动手柄(切勿摇动过快，以免电流过大烧坏线圈)，指针应指在“0”位上。
3、若开路试验时指针不指在“∞”，短路试验时指针不指在“0”位上，说明表已不准，应更换兆欧表。
四、安全措施为了保证安全，被测设备必须在切断电源后才能进行测量。
对有电容的高压设备，还须进行停电后的充分放电才可测量。
用兆欧表测量过的设备，也要在测量后及时放电。
兆欧表的使用方法和技巧
兆欧表的使用方法和技巧一、任务引导 >>>>>>在电动机、电器和供电线路中，绝缘性能的好坏对电力设备的正常运行和安全用电起着至关重要的作用。
表示绝缘性能的参数是电气设备本身绝缘电阻值的大小，绝缘电阻值越大，其绝缘性能越好，电力设备线路也就越安全。
前面所学万用表的欧姆挡，是在低电压条件下测量电阻值。
如果用万用表来测量电气设备的绝缘电阻，其阻值一般都是无穷大。
而电气设备实际的工作条件是几百伏或几千伏，在这种工况下，绝缘电阻不再是无穷大，可能会变得比较小。
因此测量电气设备的绝缘电阻要根据电气设备的额定电压等级来选择仪表。
兆欧表是一种专用于测量绝缘电阻的直读式仪表，又称绝缘电阻测试仪。
兆欧表是专用于测量电气设备绝缘性能的仪表，有手摇式和电子式两种，我们应知道其基本的测量原理，着重于掌握测量方法。
二、任务目标>>>>>>1）掌握手摇式兆欧表测绝缘电阻的方法2）掌握电子式兆欧表测绝缘电阻的方法三、技能建构>>>>>>技能建构点1、认识常用兆欧表1.兆欧表的分类和特点常见兆欧表的分类和特点详见表2-6。
表2-6 常见兆欧表的分类和特点（a）数字式（b）指针式2. 兆欧表的工作原理和面板介绍1）手摇式兆欧表的工作原理手摇式兆欧表的工作原理图如图2-26所示，其工作原理如下：图2-26 手摇式兆欧表的工作原理图（1）摇动直流发电机的手柄，发电机两端产生较高的直流电压，线圈1和线圈2同时通电。
（2）通过线圈1的电流I l与气隙磁场相互作用产生转动力矩M1；通过线圈2的电流I2也与气隙磁场相互作用产生反作用力矩M2，M1与M2方向相反。
由于气隙磁场是不均匀的，所以转动力矩M1不仅与线圈1的电流I1成正比，而且还与线圈1所处的位置（用指针偏转角表示）有关。
在测量Rx时，随Rx的改变，I1改变，而I2基本不变。
线圈2主要是用来产生反作用力矩的，这个力矩基本不变。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精品文档
2016
1 / 5
兆欧表和接地电阻表的检定
兆欧表和接地电阻表的检定
绝缘电阻表又叫兆欧表或摇表,又称梅格表。它用于测
量电气设备（如电机、变压器、电缆等）的绝缘电阻数值。
绝缘电阻表从结构上可分为磁电系比率表和磁电系电流表
两种形式；从供电方式上可分为手摇发电机式和外供电式。
电力系统使用的绝缘电阻表多属高电压、高量限的仪表，这
类仪表均为磁电系比率表的结构型式，通常所用的额定电压
有500伏、1000伏和2500伏。绝缘电阻表按准确度等级分
为5级：，，，，。
在标度尺测量范围（有效范围）内，每条选定分度线的基本
误差极限值不应超过下表的规定：
绝缘电阻表准确度等级
允许误差限值
Ⅱ区段
±
±
精品文档
2016
2 / 5
±
±
±
Ⅰ、Ⅲ区段
±
±
±
±
±
对非线性标尺的绝缘电阻表的量程划分为三个区段（Ⅰ、Ⅱ、
Ⅲ）。Ⅱ区段长度由厂家提出，但不得小于标尺全长的50％。
Ⅰ区
段为起始刻度到Ⅱ区段起始点，Ⅲ区段为Ⅱ区段终点到最大
有效量程点。Ⅱ区段为高准确度区，Ⅰ和Ⅲ区段为低准确度
区。
绝缘电阻表的测量线路与外壳之间的绝缘电阻在标准条件
下，当额定电压小于或等于1kV时，应高于20mΩ；当额定
电压大于1kV时，应高于30mΩ。
绝缘电阻表在开路时端钮电压称开路电压，其应在额定电压
的90％～110％范围内。开路电压的峰值与有效值之比应不
大于。测量端钮接入电阻等于中值电阻时，端钮电压称中值
精品文档
2016
3 / 5
电压，中值电压应不低于绝缘电阻表额定电压的90％.在
1min内绝缘电阻表开路电压最大指示值与最小指示值之差
不应大于绝缘电阻表额定电压值的5％。
绝缘电阻表检定时温度为℃,相对湿度小于80％。
绝缘电阻表检定前应进行外观检查。绝缘电阻表应有保证该
表正确使用的必要标志。从外表看，零部件完整，无松动，
无裂缝，无明显残缺或污损，当倾斜或轻摇仪表时，内部无
撞击声。对有机械调零器的绝缘电阻表向左右两方向转动机
械调零器时，指示器应转动灵活，左右对称，指针不弯曲，
与标度盘表面的距离要适当。
检定前应初步试验。首先在被检绝缘电阻表测量端钮（L、E）
开路情况下，接通电源或摇动发电机摇柄，指针应指在的位
置，不得偏离标度线的中心位置±1mm。若有无穷大调节旋
钮，则应能调节到分度线，且有余量，将绝缘电阻表线路端
钮和接地端钮短接，指针应指在零分度线上，不得偏离标度
线的中心位置±1min。
绝缘电阻表检定时的基本条件：手柄转速应在额定转速
120r/min
（或150r/min）范围内。连接导线应有良好绝缘，可采用
硬导线悬空连接或高压聚四氟乙烯导线连接。使用设备包括
标准高压高阻箱及恒定转速驱动装置。标准高压高阻箱允许
误差限值，应不超过绝缘电阻表允许误差限值的1/4。
精品文档
2016
4 / 5
绝缘电阻表检定步骤如下：
首先将兆欧表均匀摆动，看其指针能不能指到端；再将兆欧
表L和E端短接，轻摇手柄，看指针能否迅速回到“0”刻
度。此后将兆欧表的L端接至端电压检测仪的“L端”，E
端接至其有效值的“E”端，打开检测仪电源，摇动兆欧表
的手柄，看兆欧表电压能否达到其额定电压的90％～110％，
是则合格。用标准高压高阻箱来校验兆欧表的每一点的误
差。
对于检定结果的处理，检定证书中一般不出具检定数据，检
定数据应记入检定原始记录，并至少保留1年时间。找出绝
缘电阻表所检各点的示值与测量的实际值之间的最大差值，
计算出绝缘电阻表所检区段的最大基本误差。被检绝缘电阻
表的最大基本误差的计算数据，应按规则进行修约，修约间
隔为允许误差限值的1/10。判断绝缘电阻表是否超过允许误
差限值时，应以修约后的数据为依据。
被检绝缘电阻表各项要求均符合检定规程中相应项目的要
求时，该表检定合格，否则为检定不合格。
检定合格的绝缘电阻表发给检定证书；检定不合格的绝缘电
阻表发给检定结果通知书，并说明不合格的原因。如基本误
差超差，但能符合低一级的技术要求时，允许降一级使用。
除了绝缘电阻表外，还有接地电阻表，它的技术要求有：铭
精品文档
2016
5 / 5
牌或外壳上应有以下主要标志：产品名称、型号、出厂编号；
制造厂名称；准确度等级；正常工作位置；电阻测量范围；
线路绝缘强度试验电压；接线端钮上有明显的E（被测接地
电阻电极）、P（电位电极）、c（辅助电极）符号。接地电阻
表上应有供检定部门封印的位置。
接地电阻表的准确度等级及允许误差应不超过下表的规定。
准确度等级（a）
5
允许误差（％）
±
