MA5680T开局配置

OLT开局与根本配置root 默认登陆用户名admin 默认登陆密码MA5680T> enable 进入特权模式MA5680T # config 进入终端配置MA5680T (config)# switch language-mode 中英文切换MA5680T (config)#display board 0查看所有的单板 0 是框号MA5680T (config)# interface gpon 0/1进入GPON命令模式1是PON口号MA5680T(config-if-gpon-0/1)#port 0 ont-auto-find enable0是端口号MA5680T(config-if-gpon-0/1)#quitMA5680T (config)#display ont autofind all 查看自动发现的ONU〔如果存在自动发现的ONU如此如下所示〕--------------------------------------------------------------------- 序列号 : 1框/槽/端口 : 0/1/0ONT SN : 4857544350F5FB0A密码 : 0x30303030303030303030(0000000000)逻辑标识 :校验码 :生产厂商ID : HWTCONT软件版本 : V8R308 C00ONT设备ID : SmartAX MA5626ONT自动发现时间 : 2012-03-19 15:37:40+08:00--------------------------------------------------------------------- GPON自动发现ONT个数为 1进入config终端配置1、通过端口查看ONU的mac-addressMA5680T (config)#display mac-address port 0/1/0〔0/1/0是框号/槽号/端口号〕2、通过VLAN查看ONU的mac-addressMA5680T (config)#display mac-address vlan100〔100是VLAN id〕3、查看ONU的service-port 信息MA5680T(config)#display service-port port 0/1/0 ont 1〔0/1/0是框号/槽号/端口号 1是ONU id〕4、查看MA5680T的版本信息MA5680T(config)#display version5、查看DBA 模板MA5680T(config)# display dba-profile all6、查看线路模板MA5680T(config)#display ont-lineprofile gpon all7、查看单板信息MA5680T(config)#display board 08、查看单板上ONU的信息MA5680T(config)# display board0/1 (0/1是框号/槽号)诺威尔团队响应“光进铜退、FTTH光纤到户，宽带中国战略〞政策，作者从业通信设计与运营管理十二年，现任中国通信企业协会常委委员，专业助力宽带中国战略，为中小民资驻地网经营者提供全套解决方案和局端全套设备；提供ISP ICP资质办理咨询服务；驻地网后期政策指导与技术托管服务。

OLT配置指导(FTTB)

GPON FTTB业务配置指导书（一）OLT配置指导第1章 OLT管理配置1.1 步骤1：创建管理VLANMA5680T>enableMA5680T#configMA5680T(config)#vlan 70 smart步骤2：加入上行端口MA5680T(config)#port vlan 70 0/17 0步骤3：配置网管IPMA5680T(config)#interface vlanif 70MA5680T(config-if-vlanif70)#ip address 172.16.0.2 255.255.255.0步骤4：配置默认路由MA5680T(config)#ip route 0.0.0.0 0.0.0.0 172.16.0.1步骤5：配置MA5680T SNMP参数。

MA5680T(config)#snmp-agent community read publicMA5680T(config)#snmp-agent community write privateMA5680T(config)#snmp-agent target-host trap-hostname huawei address 172.16.0.254 udp-port 162 trap-paramsname huaweiMA5680T(config)#snmp-agent target-host trap-paramsname huawei v1 securityname huaweiMA5680T(config)#snmp-agent trap enable standardMA5680T(config)#snmp-agent trap source vlanif 70第2章FTTB业务配置2.1 OLT业务配置（FTTB）步骤1：创建业务VLANMA5680T(config)#vlan 101 smartMA5680T(config)#vlan 3900 smartMA5680T(config)#vlan 3800 smartMA5680T(config)#vlan 3901 smartMA5680T(config)#vlan attrib 3900 q-in-qMA5680T(config)# vlan attrib 3901 q-in-q步骤2：加入上行端口MA5680T(config)#port vlan 101 0/17 0MA5680T(config)#port vlan 3900 0/17 0MA5680T(config)#port vlan 3800 0/17 0MA5680T(config)#port vlan 3901 0/17 0步骤3：配置DBA模板MA5680T(config)#dba-profile add profile-id 100 type1 fix 10240MA5680T(config)#dba-profile add profile-id 101 type3 assure 51200 max 102400步骤4：配置MDU线路模板MA5680T(config)#ont-lineprofile gpon profile-id 1 profile-name "shiyan"tcont 1 dba-profile-id 100tcont 2 dba-profile-id 101gem add 0 eth tcont 1gem add 1 eth tcont 2gem mapping 0 0 vlan 70gem mapping 0 1 vlan 3900gem mapping 0 2 vlan 4058gem mapping 1 0 vlan 101gem mapping 1 1 vlan 2049commit步骤5：在线增加ONTMA5680T(config-if-gpon-0/3)#ont add 0 ontid 0 sn-auth 8888888888888888 snmp ont-lineprofile-id 1步骤6：配置MDU管理地址MA5680T(config-if-gpon-0/3)#ont ipconfig 0 0 static ip-address 172.16.0.10 mask 255.255.255.0 vlan 70 priority 0 gateway 172.16.0.1步骤7：配置业务虚端口MA5680T(config)#service-port vlan 101 gpon 0/3/0 ont 0 gemport 1 multi-service user-vlan 101 tag-transform translateMA5680T(config)# service-port vlan 70 gpon 0/3/0 ont 0 gemport 0 multi-service user-vlan 70 tag-transform translateMA5680T(config)# service-port vlan 3900 gpon 0/3/0 ont 0 gemport 0 multi-service user-vlan 3900 tag-transform translateMA5680T(config)# service-port vlan 3800 gpon 0/3/0 ont 0 gemport 1 multi-service user-vlan 2049 tag-transform defaultMA5680T(config)# service-port vlan 3901 gpon 0/3/0 ont 0 gemport 0 multi-service user-vlan 4058 tag-transform default步骤8：配置MDU设备SNMP参数模板。

OLT-MA5680T开局配置

OLT-ONT开局配置说明一．.查看硬件信息MA5680T(config)#display board 0 //查看所有的单板0 是框号-------------------------------------------------------------------------SlotID BoardName Status SubType0 SubType1 Online/Offline-------------------------------------------------------------------------123456789 H801SCUN Active_normal..............................主控板主用10 H801SCUN Standby_normal............................主控板备用11121314151617 H802EPBC Normal.......................EPON板下挂ONU18 H805GPBD Normal.......................GPON板下挂ONU 在用19 H801GICF Normal........................2口上行板Configuration file has been saved to active board successfully, and thenystem will duplicate it to the standby board二．配置MA5680T网管数据MA5680T#configMA5680T(config)#vlan 4041 smart //配置网管VLAN=4041MA5680T(config)#port vlan 4041 0/19 0 //从上行口0/19/0透传VLANMA5680T(config)#interface vlanif 4041 //创建VLAN接口并进入VLAN接口配置模式MA5680T(config-if-vlanif2)# ip address 171.17.11.188 255.255.255.0 //配置网管地址MA5680T(config)#0.0.0.0 0.0.0.0 171.17.11.100 //配置缺省路由三．绑定Tcont模板MA5680T(config)# display dba-profile all //查看DBA 模板也可自己创建dba-profile add profile-id 11 profile-name 1M type3 assure 1024 max 2048dba-profile add profile-id 12 profile-name 2M type3 assure 2048 max 4096dba-profile add profile-id 14 profile-name 4M type3 assure 4096 max 8192dba-profile add profile-id 16 profile-name 6M type3 assure 6144 max 12288dba-profile add profile-id 18 profile-name 8M type3 assure 8192 max 16384dba-profile add profile-id 10 profile-name 10M type3 assure 10240 max 20480dba-profile add profile-id 20 profile-name 20M type3 assure 20480 max 40960dba-profile add profile-id 30 profile-name 30M type3 assure 30720 max 61440dba-profile add profile-id 50 profile-name 50M type3 assure 51200 max 102400dba-profile add profile-id 100 profile-name 100M type3 assure 102400 max 204800 type3 为保证带宽的同时设置最大带宽值；MA5680T(config)#display ont-lineprofile gpon all //查看GPON业务线路模板没有需添加MA5680T(config)# ont-lineprofile gpon profile-name gpon-onu profile-id 20MA5680T(config-gpon-lineprofile-20)#mapping-mode priority //Gem port端口映射为优先级映射(默认为vlan映射)MA5680T(config-gpon-lineprofile-20)#tcont 1 dba-profile-id 2 // Tcont 1用于管理通道，和dba模板2绑定MA5680T(config-gpon-lineprofile-20)# tcont 2 dba-profile-id 10 // Tcont 3用于数据业务，和dba模板10绑定MA5680T(config-gpon-lineprofile-20)#gem add 0 eth tcont 1 priority-queue 5 //建立Gem port，绑定相应的Tcont通道。

一起来配置MA5680T

初识无源光网络-EPON

EPON（以太无源光网络）：采用点到多点结构、无源光纤传输，在以太网之上提供多种业务。物理层采用PON技术，在链路层使用以太网协议，利用PON的拓扑结构实现了以太网的接入。优点：低成本；高带宽；扩展性强，灵活快速的服务重组；与现有以太网的兼容性；方便的管理等等。
switch language-mode
参数说明无模式特权模式级别普通用户级使用指南本系统支持多语种显示。用户可以根据自己的语言习惯选择其中一种作为信息的显示方式。缺省情况下，系统支持通用语种资源文件（英文）和本地语种资源文件（中文）。如果缺省的语种中没有所需的语种，系统可以通过加载新的语种资源文件来支持新的信息显示方式。所有模式下均支持语言模式的切换。
port vlan 100 0/18 0

使用指南 VLAN必须已经使用vlan命令建立好。以下情况不能删除VLAN包含的端口：
–
–
该VLAN已经使用native-vlan命令设置为端口的缺省VLAN。该VLAN已经使用mac-address static命令在端口上配置了静态MAC地址。
vlan 100 smart

命令功能 vlan命令用于增加一个或批量增加同一类型多个VLAN。当需要使用VLAN，完成与对端设备通信时，使用此命令。VLAN成功创建之后，可以使用该VLAN。 undo vlan命令用于删除VLAN。
vlan 100 smart

命令格式 vlan vlanid [ to end-vlanid ] { mux | smart | standard | super } undo vlan vlanid [ to end-vlanid ] 参数说明: 参数参数说明取值vlan-idVLAN ID。当只输入vlan-id 不输入vlan-id2时，如果该VLAN已存在，则直接进入该VLAN模式；如果该VLAN不存在，则先建立该 VLAN，然后进入VLAN模式。数值类型，取值范围:14000。to vlan-id2终止VLAN ID。当需要增加多个 VLAN时，使用此参数。与vlan-id一起确定一个范围。数值类型，取值范围: 2-4093 。

华为ma5680t OLT开局配置

第一步：增加一个用户之阳早格格创做MA5680T>enable //挨启特权EXECMA5680T#config //加进末端摆设模式MA5680T(config)#sysname SJZ-HW-OLT-1 //设备命名(普遍为启局摆设)MA5680T (config) #terminal user name //增加收配用户huaweiUser Name(length<6,15>):huawei //树坐用户名User Password(length<6,15>):huawei123 //央供输进暗号Confirm Password(length<6,15>): huawei123 //央供再次确认一遍暗号User profile name(<=15 chars)[root]:root //输进用户管制级别User's Level:1. Common User2. Operator3. Administrator:3 //采用用户权力Permitted Reenter Number(0--4):4 //树坐此用户名可沉复登录次数，普遍采用4User's Appended Info(<=30 chars):HuaweiAdm //增加形貌，可没有树坐.Adding user succeedsRepeat this operation? (y/n)[n]:（是可沉复收配，N）第二步：创修DBA（Dynamically Bandwidth Assignment动向戴宽调配）模版典型(type)分为5种，分别是type1,type2,type3,type4,type5.其中：//type1 为牢固戴宽模式；//type2 为包管戴宽模式；//type3 为包管戴宽的共时树坐最大戴宽值；//type4 为仅设定最大戴宽模式；//type5 为3种模式的概括，即树坐最大戴宽，正在包管戴宽的共时采与牢固戴宽模式.底下创修二个DBA模版dba-profile add profile-id 10type4 max 307200 （包管300M 戴宽）dba-profile add profile-id 512 type2 assure10240（包管10M 戴宽）第三步：创修链路模版，OUN模版MA5680T(config)#ont-lineprofile gpon profile-id 10//修链路模版，而且绑定DBA模版10tcont 0 dba-profile-id 512 绑定t-cont与DBA模版tcont 1 dba-profile-id 10 TCONT 1 绑定DBA为10模版tcont 2 dba-profile-id 10tcont 3 dba-profile-id 10tcont 4 dba-profile-id 10gem add 0 eth tcont 0 修坐GEM port，绑定相映的TCONT通讲gem add 1 eth tcont 1//gem port 1 绑定TCONT 1gem add 2 eth tcont 1//gem port 2 绑定TCONT 1gem add 3 eth tcont 1gem add 4 eth tcont 1gem mapping 0 0 vlan 888修坐GEM Port端心映射，那里使用索引号与vlan映射.gem mapping 1 0 vlan 101//gemport 1 的第0个索引号与vlan101映射gem mapping 2 0 vlan 102 //gemport 2 的第0个索引号与vlan102映射gem mapping 3 0 vlan 103gem mapping 4 0 vlan 104commit （提接，保存）第四步：创修接易模版ont-srvprofile gpon profile-id 10ont-port pots 2 eth 4ONT的本领，收援4个eth战2个pots 心(pots：模拟电话接易)commit//ont-srvprofile gpon profile-id 20 （部分明白是多余的,正在那里不妨没有必配）//ont-port pots 2 eth 4 ONT的本领，收援4个eth战2个pots心//commit第五步：创修oun接易interface gpon 0/1port 0 ont-auto-find enableport 1 ont-auto-find enableport 2 ont-auto-find enableport 3 ont-auto-find enableport 4 ont-auto-find enableport 5 ont-auto-find enableport 6 ont-auto-find enableport 7 ont-auto-find enable查看自动创造的oun，与其SN码（MA5680T(config-if-gpon-0/1)#display ont autofind 0 ）ont add 0 0sn-auth 0000000000000000 snmp ont-lineprofile-id 10ont ipconfig 0 0（前里的0表示gpon0/1/0，后里的0表示ont 的id：0）第六步：创修接易实端心huawei(config)# service-port vlan 1001 epon 0/1/0 ont 0（0是对于应光猫的编号）gemport 1 (1是对于应vlan 101 102 885的编号) multi-service user-vlan 101 \\摆设网service-port 0 vlan 888 gpon 0/1/0 ont 8 gemport 0 multi-service user-vlan 888tag-transform translateservice-port 1 vlan 1001 gpon 0/1/0 ont 8 gemport 1 multi-service user-vlan 101tag-transform translate-and-add inner-vlan 101 inner-priority 0 service-port 2 vlan 888 gpon 0/1/0 ont 0 gemport 0 multi-service user-vlan 888tag-transform translateservice-port 3 vlan 888 gpon 0/1/0 ont 1 gemport 0 multi-service user-vlan 888tag-transform translateservice-port 4 vlan 888 gpon 0/1/0 ont 2 gemport 0 multi-service user-vlan 888tag-transform translateservice-port 5 vlan 888 gpon 0/1/0 ont 3 gemport 0 multi-service user-vlan 888tag-transform translateservice-port 6 vlan 888 gpon 0/1/0 ont 4 gemport 0 multi-service user-vlan 888tag-transform translateservice-port 7 vlan 888 gpon 0/1/0 ont 5 gemport 0 multi-service user-vlan 888tag-transform translateservice-port 8 vlan 888 gpon 0/1/0 ont 6 gemport 0 multi-service user-vlan 888tag-transform translateservice-port 9 vlan 888 gpon 0/1/0 ont 7 gemport 0 multi-service user-vlan 888tag-transform translateservice-port 10 vlan 888 gpon 0/1/1 ont 0 gemport 0 multi-service user-vlan 888tag-transform translateservice-port 11 vlan 888 gpon 0/1/1 ont 1 gemport 0 multi-service user-vlan 888tag-transform translateservice-port 12 vlan 888 gpon 0/1/1 ont 2 gemport 0 multi-service user-vlan 888tag-transform translateservice-port 13 vlan 888 gpon 0/1/1 ont 3 gemport 0 multi-service user-vlan 888tag-transform translateservice-port 14 vlan 888 gpon 0/1/1 ont 4 gemport 0 multi-service user-vlan 888tag-transform translateservice-port 15 vlan 888 gpon 0/1/1 ont 5 gemport 0 multi-service user-vlan 888tag-transform translateservice-port 16 vlan 888 gpon 0/1/1 ont 6 gemport 0 multi-service user-vlan 888tag-transform translateservice-port 17 vlan 888 gpon 0/1/1 ont 7 gemport 0 multi-service user-vlan 888tag-transform translateservice-port 18 vlan 1001 gpon 0/1/0 ont 1 gemport 1 multi-service user-vlan101 tag-transform translate-and-add inner-vlan 102 inner-priority 0service-port 19 vlan 1001 gpon 0/1/0 ont 2 gemport 1 multi-service user-vlan101 tag-transform translate-and-add inner-vlan 103 inner-priority 0service-port 20 vlan 1001 gpon 0/1/0 ont 3 gemport 1 multi-service user-vlan101 tag-transform translate-and-add inner-vlan 104 inner-priority 0service-port 21 vlan 1001 gpon 0/1/0 ont 4 gemport 1 multi-service user-vlan101 tag-transform translate-and-add inner-vlan 105 inner-priority 0service-port 22 vlan 1001 gpon 0/1/0 ont 5 gemport 1 multi-service user-vlan101 tag-transform translate-and-add inner-vlan 106 inner-priority 0service-port 23 vlan 1001 gpon 0/1/0 ont 6 gemport 1 multi-service user-vlan101 tag-transform translate-and-add inner-vlan 107 inner-priority 0service-port 24 vlan 1001 gpon 0/1/0 ont 7 gemport 1 multi-service user-vlan101 tag-transform translate-and-add inner-vlan 108 inner-priority 0service-port 25 vlan 1001 gpon 0/1/1 ont 0 gemport 1 multi-service user-vlan101 tag-transform translate-and-add inner-vlan 109 inner-priority 0service-port 26 vlan 1001 gpon 0/1/1 ont 1 gemport 1 multi-service user-vlan101 tag-transform translate-and-add inner-vlan 110 inner-priority 0service-port 27 vlan 1001 gpon 0/1/1 ont 2 gemport 1 multi-service user-vlan101 tag-transform translate-and-add inner-vlan 111 inner-priority 0service-port 28 vlan 1001 gpon 0/1/1 ont 3 gemport 1 multi-service user-vlan101 tag-transform translate-and-add inner-vlan 112 inner-priority 0service-port 29 vlan 1001 gpon 0/1/1 ont 4 gemport 1 multi-service user-vlan101 tag-transform translate-and-add inner-vlan 113 inner-priority 0service-port 30 vlan 1001 gpon 0/1/1 ont 5 gemport 1 multi-service user-vlan101 tag-transform translate-and-add inner-vlan 114 inner-priority 0service-port 31 vlan 1001 gpon 0/1/1 ont 6 gemport 1 multi-service user-vlan101 tag-transform translate-and-add inner-vlan 115 inner-priority 0service-port 32 vlan 1001 gpon 0/1/1 ont 7 gemport 1 multi-service user-vlan101 tag-transform translate-and-add inner-vlan 116 inner-priority 0service-port 33 vlan 888 gpon 0/1/1 ont 8 gemport 0 multi-service user-vlan 888tag-transform translateservice-port 34 vlan 1001 gpon 0/1/1 ont 8 gemport 1 multi-service user-vlan101 tag-transform translate-and-add inner-vlan 117 inner-priority 0service-port 35 vlan 1015 gpon 0/1/0 ont 0 gemport 3 multi-service user-vlan103 tag-transform translateservice-port 36 vlan 1015 gpon 0/1/0 ont 1 gemport 3 multi-service user-vlan103 tag-transform translateservice-port 37 vlan 1015 gpon 0/1/0 ont 2 gemport 3 multi-service user-vlan103 tag-transform translateservice-port 38 vlan 1015 gpon 0/1/0 ont 3 gemport 3 multi-service user-vlan103 tag-transform translateservice-port 39 vlan 1015 gpon 0/1/0 ont 4 gemport 3 multi-service user-vlan103 tag-transform translateservice-port 40 vlan 1015 gpon 0/1/0 ont 5 gemport 3 multi-service user-vlan103 tag-transform translateservice-port 41 vlan 1015 gpon 0/1/0 ont 6 gemport 3 multi-service user-vlan103 tag-transform translateservice-port 42 vlan 1015 gpon 0/1/0 ont 7 gemport 3 multi-service user-vlan103 tag-transform translateservice-port 43 vlan 1015 gpon 0/1/0 ont 8 gemport 3 multi-service user-vlan103 tag-transform translateservice-port 44 vlan 1015 gpon 0/1/1 ont 0 gemport 3 multi-service user-vlan103 tag-transform translateservice-port 45 vlan 1015 gpon 0/1/1 ont 1 gemport 3 multi-service user-vlan103 tag-transform translateservice-port 46 vlan 1015 gpon 0/1/1 ont 2 gemport 3 multi-service user-vlan103 tag-transform translateservice-port 47 vlan 1015 gpon 0/1/1 ont 3 gemport 3 multi-service user-vlan103 tag-transform translateservice-port 48 vlan 1015 gpon 0/1/1 ont 4 gemport 3 multi-service user-vlan103 tag-transform translateservice-port 49 vlan 1015 gpon 0/1/1 ont 5 gemport 3 multi-service user-vlan103 tag-transform translateservice-port 50 vlan 1015 gpon 0/1/1 ont 6 gemport 3 multi-service user-vlan103 tag-transform translateservice-port 51 vlan 1015 gpon 0/1/1 ont 7 gemport 3 multi-service user-vlan103 tag-transform translateservice-port 52 vlan 1015 gpon 0/1/1 ont 8 gemport 3 multi-service user-vlan103 tag-transform translateservice-port 53 vlan 805 gpon 0/1/0 ont 0 gemport 2 multi-service user-vlan 102tag-transform translateservice-port 54 vlan 806 gpon 0/1/0 ont 1 gemport 2 multi-service user-vlan 102tag-transform translateservice-port 55 vlan 807 gpon 0/1/0 ont 2 gemport 2 multi-service user-vlan 102tag-transform translateservice-port 56 vlan 808 gpon 0/1/0 ont 3 gemport 2 multi-service user-vlan 102tag-transform translateservice-port 57 vlan 809 gpon 0/1/0 ont 4 gemport 2 multi-service user-vlan 102tag-transform translateservice-port 58 vlan 810 gpon 0/1/0 ont 5 gemport 2 multi-service user-vlan 102tag-transform translateservice-port 59 vlan 811 gpon 0/1/0 ont 6 gemport 2 multi-service user-vlan 102tag-transform translateservice-port 60 vlan 812 gpon 0/1/0 ont 7 gemport 2 multi-service user-vlan 102tag-transform translateservice-port 61 vlan 813 gpon 0/1/0 ont 8 gemport 2 multi-service user-vlan 102tag-transform translateservice-port 62 vlan 814 gpon 0/1/1 ont 0 gemport 2 multi-service user-vlan 102tag-transform translateservice-port 63 vlan 815 gpon 0/1/1 ont 1 gemport 2 multi-service user-vlan 102tag-transform translateservice-port 64 vlan 816 gpon 0/1/1 ont 2 gemport 2 multi-service user-vlan 102tag-transform translateservice-port 65 vlan 817 gpon 0/1/1 ont 3 gemport 2 multi-service user-vlan 102tag-transform translateservice-port 66 vlan 818 gpon 0/1/1 ont 4 gemport 2 multi-service user-vlan 102tag-transform translateservice-port 67 vlan 819 gpon 0/1/1 ont 5 gemport 2 multi-service user-vlan 102tag-transform translateservice-port 68 vlan 820 gpon 0/1/1 ont 6 gemport 2 multi-service user-vlan 102tag-transform translateservice-port 69 vlan 805 gpon 0/1/1 ont 7 gemport 2 multi-service user-vlan 102tag-transform translateservice-port 70 vlan 806 gpon 0/1/1 ont 8 gemport 2 multi-service user-vlan 102tag-transform translate管vlan 100接易实通讲， ontid为0。

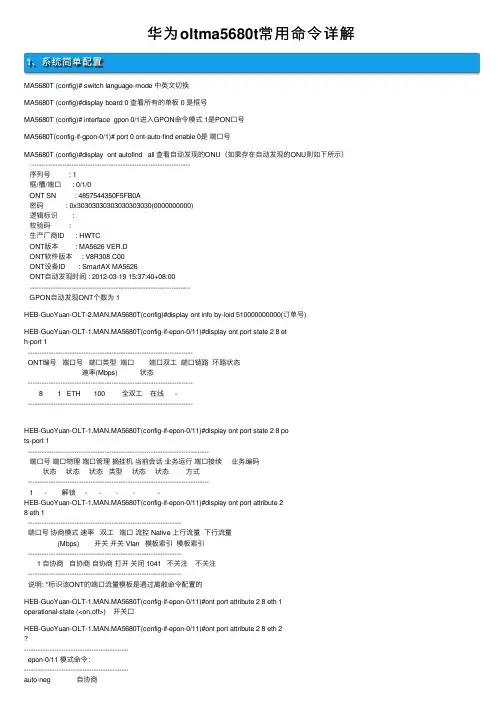

华为oltma5680t常用命令详解

华为oltma5680t常⽤命令详解1、系统简单配置MA5680T (config)# switch language-mode 中英⽂切换MA5680T (config)#display board 0 查看所有的单板 0 是框号MA5680T (config)# interface gpon 0/1进⼊GPON命令模式 1是PON⼝号MA5680T(config-if-gpon-0/1)# port 0 ont-auto-find enable 0是端⼝号MA5680T (config)#display ont autofind all 查看⾃动发现的ONU（如果存在⾃动发现的ONU则如下所⽰） ---------------------------------------------------------------------序列号 : 1框/槽/端⼝ : 0/1/0ONT SN : 4857544350F5FB0A密码 : 0x30303030303030303030(0000000000)逻辑标识 :校验码 :⽣产⼚商ID : HWTCONT版本 : MA5626 VER.DONT软件版本 : V8R308 C00ONT设备ID : SmartAX MA5626ONT⾃动发现时间 : 2012-03-19 15:37:40+08:00---------------------------------------------------------------------GPON⾃动发现ONT个数为 1HEB-GuoYuan-OLT-2.MAN.MA5680T(config)#display ont info by-loid 510000000000(订单号)HEB-GuoYuan-OLT-1.MAN.MA5680T(config-if-epon-0/11)#display ont port state 2 8 eth-port 1-----------------------------------------------------------------------ONT编号端⼝号端⼝类型端⼝端⼝双⼯端⼝链路环路状态速率(Mbps) 状态-----------------------------------------------------------------------8 1 ETH 100 全双⼯在线 ------------------------------------------------------------------------HEB-GuoYuan-OLT-1.MAN.MA5680T(config-if-epon-0/11)#display ont port state 2 8 pots-port 1------------------------------------------------------------------------------端⼝号端⼝物理端⼝管理摘挂机当前会话业务运⾏端⼝接续业务编码状态状态状态类型状态状态⽅式------------------------------------------------------------------------------1 - 解锁 - - - - -HEB-GuoYuan-OLT-1.MAN.MA5680T(config-if-epon-0/11)#display ont port attribute 28 eth 1------------------------------------------------------------------端⼝号协商模式速率双⼯端⼝流控 Native 上⾏流量下⾏流量(Mbps) 开关开关 Vlan 模板索引模板索引------------------------------------------------------------------1 ⾃协商⾃协商⾃协商打开关闭 1041 不关注不关注------------------------------------------------------------------说明: *标识该ONT的端⼝流量模板是通过离散命令配置的HEB-GuoYuan-OLT-1.MAN.MA5680T(config-if-epon-0/11)#ont port attribute 2 8 eth 1operational-state (<on,off>) 开关⼝HEB-GuoYuan-OLT-1.MAN.MA5680T(config-if-epon-0/11)#ont port attribute 2 8 eth 2---------------------------------------------epon-0/11 模式命令：---------------------------------------------auto-neg ⾃协商ds-policing 下⾏限速功能flow-control 流控开关operational-state ONT端⼝开关speed 速率up-policing 上⾏限速功能2、进⼊config终端配置1、通过端⼝查看ONU的mac-addressMA5680T (config)# display mac-address port 0/1/0 （0/1/0是框号/槽号/端⼝号）2、通过VLAN查看ONU的mac-addressMA5680T (config)# display mac-address vlan 100 （ 100是VLAN id）3、查看ONU的service-port 信息MA5680T(config)#display service-port port 0/1/0 ont 1（0/1/0是框号/槽号/端⼝号 1是ONU id）4、查看MA5680T的版本信息MA5680T(config)# display version5、查看DBA 模板MA5680T(config)# display dba-profile all6、查看线路模板MA5680T(config)#display ont-lineprofile gpon all7、查看单板信息MA5680T(config)# display board 08、查看单板上ONU的信息MA5680T(config)# display board 0/1 (0/1是框号/槽号)3、进⼊GPON命令模式1、添加ont步骤1.1 查看⾃动发现的ONT，并记录SN号和PON⼝MA5680T(config)#display ont autofind all---------------------------------------------------------------------Number : 1F/S/P : 0/1/0 ---PON⼝Ont SN : 4857544365103A0D --SN号Password : 0x31383334313832783178(1834182x1x)Loid :Checkcode :VendorID : HWTCOnt Version : 170BC4B2Ont SoftwareVersion : V1R003C00S105Ont EquipmentID : 010Ont autofind time : 2014-04-20 21:48:09+08:00---------------------------------------------------------------The number of GPON autofind ONT is 11.2 添加ontMA5680T(config)# interface gpon 0/1MA5680T(config-if-gpon-0/1)#ont add 03 sn-auth 485754434B14D84C omci ont-lineprofile-id 1 ont-srvprofile-id 1MA5680T(config-if-gpon-0/1)#ont port native-vlan 03 eth 1 vlan 100MA5680T(config-if-gpon-0/1)#quit1.3 配置业务流MA5680T(config)#service-port vlan 100 gpon 0/1/0 ont 3 gemport 1 multi-service user-vlan 100 tag-transform translate inbound traffic-table index 6 outbound traffic-table index 6注：0对应的是PON⼝数值选择为0-7 共8个PON⼝3对应的是ONT ID，是在添加ONT时⾃⼰定义的⼀个数值，数值选择为0-128（添加ONT时）2、查看ont所有信息MA5680T(config-if-gpon-0/1)#display ont info 0 33、删除ont3.1 删除 service -portundo service-port port 0/1/0 ont 0 gemindex 13.2 删除ontMA5680T(config)# interface gpon 0/1MA5680T(config-if-gpon-0/1)#ont del 0 0 （前⾯是端⼝号后⾯是ont逻辑编号）4、查看ONU收光功率MA5680T(config-if-gpon-0/1)#display ont optical-info 0 1 （0是端⼝号 1是ONU id 号）5、查看ONU的状态MA5680T(config-if-gpon-0/1)#display ont info 0 1 （ 0是端⼝号 1是ONU id 号）6、查看PON板的端⼝信息MA5680T(config-if-gpon-0/1)#display port info 0 （0是端⼝号7、查看PON板的端⼝状态MA5680T(config-if-gpon-0/1)#display port state 0 （0是端⼝号8、查看ONU的注册信息MA5680T(config-if-gpon-0/1)#display ont register-info 0 1 （ 0是端⼝号 1是ONU id 号）---------------------------------------------------------------------索引编号 : 2认证⽅式 : SN认证ONT序列号 : 485754436E3EDB04密码 :ONT类型 : SmartAX MA5620上线时间 : 2012-03-07 06:42:56下线时间 : 2012-03-09 06:00:49下线原因 : ONT掉电---------------------------------------------------------------------索引编号 : 1认证⽅式 : SN认证ONT序列号 : 485754436E3EDB04密码 :ONT类型 : SmartAX MA5620上线时间 : 2012-02-10 09:25:58下线时间 : 2012-03-07 06:15:55下线原因 : ONT掉电---------------------------------------------------------------------9、查看ONU版本信息5680T(config-if-gpon-0/1)#display ont version 0 1 （ 0是端⼝号 1是ONU id 号）--------------------------------------------------框/槽/端⼝ : 0/1/0ONT编号 : 1⼚商编号 : HWTCONT版本 : MA5620 VER.B产品编号 : 111设备编号 : SmartAX MA5620主⽤软件版本 : V8R308 C00备⽤软件版本 :-------------------------------------------------MA5680T(config)#vlan 10 smart (vlan可以随意添加没⽤过的)MA5680T(config-if-vlanif10)#ip address 192.168.100.2 255.255.255.0 ///(只要是192.168.100段除了1和255都可以)MA5680T(config)#service-port vlan 10 epon 0/1/0 ont 1 multi-service user-vlan 1000 ///(0/1/0 ont 1 是ont所在端⼝和ont id)======================================================================MA5680T(config)#display ont info ?by-desc 根据描述信息查找ONTby-ip 根据IP地址查找ONTby-loid 根据逻辑标识查找ONTby-mac 根据MAC地址查找ONTby-password 根据密码查找ONTby-sn 根据序列号查找ONT frameid<0,1> 机框号---------------------------------------------10、查看ONU的service-port 信息MA5680T(config)#display service-port port 0/1/0 ont 1（0/1/0是框号/槽号/端⼝号1是ONU id）==================================11、查看DBA 模板MA5680T(config)# display dba-profile all12、查看线路模板MA5680T(config)#display ont-lineprofile gpon all13、查看语⾳扣板narrow resource----display dsp state 0/0/1 （Failure: frame 0 slot 0 does not have dsp resource）上述语句说明查询失败，ASDA语⾳扣板故障MAN.MA5680T(config-if-epon-0/18)#pppoe simulate start 3 21 eth 1 untagged user-name n0451***** user-password ****** authentication-mode chap MAN.MA5680T(config-if-epon-0/18)#----------------------------------ONT PPPoE 测试结果----------------------------------框/槽/端⼝ : 0/18/3ONT编号 : 21ONT ETH 端⼝索引 : 1ONT Vlan ID : -Vlan 优先级 : -PPPoE 测试结果 : 成功会话 ID : 12903⽤户 IP : 42.100.1.255⽤户⽹关 : 42.100.0.1。

MA5680T调试过程_GPON

数据规划：Vlan 100 smart //管理vlanVlan 1496 to 1597 smart //语音业务vlanVlan 2473 smrt //数据业务vlanVlan 2473 attribute q-in-qPort vlan 100 0/20 0Port vlan 1596 to 1597 0/20 0Port vlan 2473 0/20 0Int vlan 100Ip add 10.73.202.1 255.255.255.0Ip route 0.0.0.0 0.0.0.0 10.73.202.2541．定义ONT能力集模版GYL_M5680T(config)#ont-profile add{ <cr>|profile-id<K>|profile-name<K> }:profile-id{ profile-id<17,128> }:17{ <cr>|profile-name<K> }:profile-name{ profile-name<S><Length 1-63> }:MA5620GCommand:ont-profile add profile-id 17 profile-name MA5620GPress 'Q' or 'q' to quit input> Number of uplink PON ports<1-2> [1]:> IP config mode<0-Nonsupport, 1-Support, 2-DHCP only, 3-Static only> [1]: > The type of MAC bridge<1-Single,2-Multi> [1]:> Number of GEM ports<1-128> [32]:> Is UNI configuration concerned<1-not concern, 2-concern> [2]:> Number of POTS ports<0-16> [0]:> Number of ETH ports<0-40> [0]:> TDM port type<1-E1,2-T1> [1]:> TDM service type<1-TDMoGEM> [1]:> Number of TDM ports<0-8> [0]:> Number of MOCA ports<0-8> [0]:> Number of CATV ANI ports<0-2> [0]:> Number of CATV UNI ports<0-16> [0]:> Mapping mode<1-VLANID, 2-802_1pPRI, 3-VLANID_802_1pPRI, 9-IPTOS, 10-VLANID_IPTOS> [1]:> Number of T-CONTs<1-8> [1]:8> The type of flow control<1-PQ, 2-GEMPORT-CAR, 3-FLOW-CAR> [1]:3 Adding an ONT profile succeededProfile-ID : 17Profile-Name : MA5620G2．定义DBA模版GYL_M5680T(config)#dba-profile add{ profile-id<K>|profile-name<K>|type1<K>|type2<K>|type3<K>|type4<K>|type5<K > }:profile-id{ profile-id<10,512> }:10{ profile-name<K>|type1<K>|type2<K>|type3<K>|type4<K>|type5<K> }:profile-na me{ profile-name<S><Length 1-33> }:MA5620G_Data{ type1<K>|type2<K>|type3<K>|type4<K>|type5<K> }:type3{ assure<K> }:assure{ assure-bandwidth<384,1235456> }:30720{ max<K> }:max{ max-bandwidth<384,1235456> }:102400Command:dba-profile add profile-id 10 profile-name MA5620G_Data type3 assure 30720 max 102400GYL_M5680T(config)#dba-profile add profile-id 11 profile-name MA5620G_V oice { type1<K>|type2<K>|type3<K>|type4<K>|type5<K> }:type1{ fix<K> }:fix{ fix-bandwidth<384,1235456> }:2048{ <cr>|bandwidth_compensate<K> }:Command:dba-profile add profile-id 11 profile-name MA5620G_V oice type1 fix 20483．增加1个ONT，ONTID为0GYL_M5680T(config)#disp ont-auto-find 1 //查看自动上报的SN码GYL_M5680T(config)#interface gpon 0/2GYL_M5680T(config-if-gpon-0/2)#ont add{ portid<0,3> }:1{ ontid<0,63>|password-auth<K>|sn-auth<K> }:0{ password-auth<K>|sn-auth<K> }:sn-auth{ sn-value<S><Length 13-16> }:32303131B2C8E541{ password-auth<K>|profile-id<K>|profile-name<K> }:profile-id{ profile-id-value<1,128> }:17{ <cr>|desc<K>|manage-mode<K> }:desc{ describe-value<S><Length 1-64> }:24#3U{ <cr>|manage-mode<K> }:manage-mode //管理模式为SNMP方式{ocmi|snmp}snmpCommand:ont add 1 0 sn-auth 32303131B2C8E541 profile-id 17 desc 24#3U manage-mode snmpGYL_M5680T(config-if-gpon-0/2)#display ont info 1 allCommand:display ont info 1 all-----------------------------------------------------------------------------F/S/P ONT-ID SN Control Run Config Match DBAFlag State State State Type-----------------------------------------------------------------------------0/ 2/1 0 32303131B2C8E541 active up normal mismatch SR-----------------------------------------------------------------------------In port 1, the total of ONTs are: 14．定义数据业务和管理T-CONT，绑定DBA模版10GYL_M5680T(config-if-gpon-0/2)#tcont{ bind-profile<K>|modify-profile<K> }:bind-profile{ portid<0,3> }:1{ ontid<0,63> }:0{ tcont-list<S><Length 1-13> }:1{ profile-id<K>|profile-name<K> }:profile-id{ profile-id<1,512> }:10Command:tcont bind-profile 1 0 1 profile-id 10GYL_M5680T(config-if-gpon-0/2)#Binding a DBA-profile succeeded5．定义语音业务T-CONT，绑定DBA模版11GYL_M5680T(config-if-gpon-0/2)#tcont bind-profile{ portid<0,3> }:1{ ontid<0,63> }:0{ tcont-list<S><Length 1-13> }:2{ profile-id<K>|profile-name<K> }:profile-id{ profile-id<1,512> }:11Command:tcont bind-profile 1 0 2 profile-id 11GYL_M5680T(config-if-gpon-0/2)#Binding a DBA-profile succeeded6．增加19个GEM Port，用来承载业务GYL_M5680T(config-if-gpon-0/2)#gemport add 1{ gemport-num<K>|gemportid<K> }:gemport-num{ gemport-num<1,64> }:19{ service-type<E><eth,tdm> }:eth{ <cr>|cascade<K>|encrypt<K> }:Command:gemport add 1 gemport-num 19 ethGYL_M5680T(config-if-gpon-0/2)#Adding GEM ports succeeded: 19Adding GEM ports failed: 07．将GEM Port与相应T-CONT绑定GYL_M5680T(config-if-gpon-0/2)#ont gemport bind 1 0 128-144 { tcont-id<0,7> }:1{ flow-car<K>|gemport-car<K>|priority-queue<K> }:flow-ca r Command:ont gemport bind 1 0 128-144 1 flow-carGYL_M5680T(config-if-gpon-0/2)#Binding GEM ports with the T-CONT succeeded: 17Binding GEM ports with the T-CONT failed: 0GYL_M5680T(config-if-gpon-0/2)#ont gemport bind{ portid<0,3> }:1{ ontid<0,63> }:0{ gemport-list<S><Length 3-159> }:145-146{ tcont-id<0,7> }:2{ flow-car<K>|gemport-car<K>|priority-queue<K> }:flow-car Command:ont gemport bind 1 0 145-146 2 flow-carGYL_M5680T(config-if-gpon-0/2)#Binding GEM ports with the T-CONT succeeded: 2Binding GEM ports with the T-CONT failed: 08．将ONT上所有VLAN映射入相应的GEM PortGYL_M5680T(config-if-gpon-0/2)#ont gemport{ bind<K>|mapping<K> }:mapping{ cfg<K>|portid<0,3> }:1{ ontid<0,63> }:0{ gemportid<128,3999> }:128{ e1<K>|eth<K>|iphost<K>|moca<K>|priority<K>|quickadd<K>|vlan<K> }:vlan { vlan-id<0,4095> }:256{ <cr>|averband<64,1048576>|priority<K> }:10240{ maxband<64,1048576> }:10240Command:ont gemport mapping 1 0 128 vlan 256 10240 10240GYL_M5680T(config-if-gpon-0/2)#Add the GEM port mapping successfullyGYL_M5680T(config-if-gpon-0/2)#ont gemport mapping 1 0 129 vlan 257 10240 10240GYL_M5680T(config-if-gpon-0/2)#ont gAdd the GEM port mapping successfullyGYL_M5680T(config-if-gpon-0/2)#ont gemport mapping 1 0 130 vlan 258 10240 10240GYL_M5680T(config-if-gpon-0/2)#ont geAdd the GEM port mapping successfullyGYL_M5680T(config-if-gpon-0/2)#ont gemport mapping 1 0 131 vlan 259 10240 10240GYL_M5680T(config-if-gpon-0/2)#ont geAdd the GEM port mapping successfullyGYL_M5680T(config-if-gpon-0/2)#ont gemport mapping 1 0 132 vlan 260 10240 10240GYL_M5680T(config-if-gpon-0/2)#ontAdd the GEM port mapping successfullyGYL_M5680T(config-if-gpon-0/2)#ont gemport mapping 1 0 133 vlan 261 10240 10240GYL_M5680T(config-if-gpon-0/2)#ontAdd the GEM port mapping successfullyGYL_M5680T(config-if-gpon-0/2)#ont gemport mapping 1 0 134 vlan 262 10240 10240GYL_M5680T(config-if-gpon-0/2)#ontAdd the GEM port mapping successfullyGYL_M5680T(config-if-gpon-0/2)#ont gemport mapping 1 0 135 vlan 263 10240 10240GYL_M5680T(config-if-gpon-0/2)#ont geAdd the GEM port mapping successfullyGYL_M5680T(config-if-gpon-0/2)#ont gemport mapping 1 0 136 vlan 264 10240 10240GYL_M5680T(config-if-gpon-0/2)#ont gAdd the GEM port mapping successfullyGYL_M5680T(config-if-gpon-0/2)#ont gemport mapping 1 0 137 vlan 265 10240 10240GYL_M5680T(config-if-gpon-0/2)#ont gAdd the GEM port mapping successfullyGYL_M5680T(config-if-gpon-0/2)#ont gemport mapping 1 0 138 vlan 266 10240 10240GYL_M5680T(config-if-gpon-0/2)#ont gAdd the GEM port mapping successfullyGYL_M5680T(config-if-gpon-0/2)#ont gemport mapping 1 0 139 vlan 267 10240 10240GYL_M5680T(config-if-gpon-0/2)#ont geAdd the GEM port mapping successfullyGYL_M5680T(config-if-gpon-0/2)#ont gemport mapping 1 0 140 vlan 268 1024010240GYL_M5680T(config-if-gpon-0/2)#ont geAdd the GEM port mapping successfullyGYL_M5680T(config-if-gpon-0/2)#ont gemport mapping 1 0 141 vlan 269 10240 10240GYL_M5680T(config-if-gpon-0/2)#ont gAdd the GEM port mapping successfullyGYL_M5680T(config-if-gpon-0/2)#ont gemport mapping 1 0 142 vlan 270 10240 10240GYL_M5680T(config-if-gpon-0/2)#ont geAdd the GEM port mapping successfullyGYL_M5680T(config-if-gpon-0/2)#ont gemport mapping 1 0 143 vlan 271 10240 10240GYL_M5680T(config-if-gpon-0/2)#Add the GEM port mapping successfullyGYL_M5680T(config-if-gpon-0/2)#ont gemport mapping{ cfg<K>|portid<0,3> }:1{ ontid<0,63> }:0{ gemportid<128,3999> }:144{ e1<K>|eth<K>|iphost<K>|moca<K>|priority<K>|quickadd<K>|vlan<K> }:vlan { vlan-id<0,4095> }:100{ <cr>|averband<64,1048576>|priority<K> }:4096{ maxband<64,1048576> }:8192Command:ont gemport mapping 1 0 144 vlan 100 4096 8192GYL_M5680T(config-if-gpon-0/2)#Add the GEM port mapping successfullyGYL_M5680T(config-if-gpon-0/2)#ont gemport mapping{ cfg<K>|portid<0,3> }:1{ ontid<0,63> }:0{ gemportid<128,3999> }:145{ e1<K>|eth<K>|iphost<K>|moca<K>|priority<K>|quickadd<K>|vlan<K> }:vlan { vlan-id<0,4095> }:1596{ <cr>|averband<64,1048576>|priority<K> }:4096{ maxband<64,1048576> }:8192Command:ont gemport mapping 1 0 145 vlan 1596 4096 8192GYL_M5680T(config-if-gpon-0/2)#Add the GEM port mapping successfullyGYL_M5680T(config-if-gpon-0/2)#ont gemport mapping 1 0 146 vlan 1597 4096 8192GYL_M5680T(config-if-gpon-0/2)#Add the GEM port mapping successfullyGYL_M5680T(config-if-gpon-0/2)#quit9．建立相应的service-port，关联相关vlan和GEM PortGYL_M5680T(config)#service-port vlan 2473 gpon 0/2/1 gemport 128 multi-service user-vlan 256 rx-cttr 6 tx-cttr 6sGYL_M5680T(config)#ervice-port vlan 2473 gpon 0/2/1 gemport 129 multi-service user-vlan 257 rx-cttr 6 tx-cttr 6s.... ......... .....GYL_M5680T(config)#service-port vlan 100 gpon 0/2/1 gemport 144 multi-service user-vlan 100 rx-cttr 6 tx-cttr 6GYL_M5680T(config)#service-port vlan 1596 gpon 0/2/1 gemport 145 multi-service user-vlan 1596 rx-cttr 6 tx-cttr 6GYL_M5680T(config)#service-port vlan 1597 gpon 0/2/1 gemport 146 multi-service user-vlan 1597 rx-cttr 6 tx-cttr 610．下发ONT管理地址GYL_M5680T(config)#interface gpon 0/2GYL_M5680T(config-if-gpon-0/2)#ont ipconfig{ port<0,3> }:1{ ontid<0,63> }:0{ dhcp<K>|static<K> }:static{ gateway<K>|ip-address<K>|pri-dns<K>|slave-dns<K> }:ip-address{ ip-address<X.X.X.X> }:10.73.202.2{ mask<K> }:mask{ mask(A.B.C.D)<M><X.X.X.X> }:255.255.255.0{ <cr>|gateway<K>|pri-dns<K>|slave-dns<K> }:gateway{ gateway<X.X.X.X> }:10.73.202.254{ <cr>|pri-dns<K>|slave-dns<K> }:Command:ont ipconfig 1 0 static ip-address 10.73.202.2 mask 255.255.255.0 gateway 10.73.202.254GYL_M5680T(config-if-gpon-0/2)#The configuration of ONT IP is successful11．下发ONT管理vlanGYL_M5680T(config-if-gpon-0/2)#ont port{ attribute<K>|loopback<K>|native-vlan<K>|priority-policy<K>|q-in-q<K>|vlan<K> }:vlan{ portid<0,3> }:1{ ontid<0,63> }:0{ eth<K>|iphost<K>|moca<K> }:iphost{ vlanid<0,4095> }:100Command:ont port vlan 1 0 iphost 100GYL_M5680T(config-if-gpon-0/2)#Add ports to the VLAN, total: 1, discarded: 0, success: 1, failed: 0GYL_M5680T(config-if-gpon-0/2)#GYL_M5680T(config-if-gpon-0/2)#display ont info 1{ all<K>|ontid<0,63> }:allCommand:display ont info 1 all-----------------------------------------------------------------------------F/S/P ONT-ID SN Control Run Config Match DBAFlag State State State Type-----------------------------------------------------------------------------0/ 2/1 0 32303131B2C8E541 active up normal mismatch SR-----------------------------------------------------------------------------In port 1, the total of ONTs are: 1GYL_M5680T(config-if-gpon-0/2)#quit12．配置恢复GYL_M5680T(config)#ont resume{ resource<K> }:resource{ resource<E><resume,unresume> }:resumeCommand:ont resume resource resume目前OLT只支持给MDU下发最大32个GEMPORT配置，所以需要将配置恢复策略配置为配置恢复。

(完整版)华为ma5680tOLT开局配置

第一步：添加一个用户MA5680T>enable //打开特权 EXECMA5680T#config //进入终端配置模式MA5680T(config)#sysname SJZ-HW-OLT-1 MA5680T (config) #terminal user name User Name(length<6,15>):huawei User Password(length<6,15>):huawei123 Confirm Password(length<6,15>): huawei123 Userprofile name(<=15 chars)[root]:root User'sLevel:1. Common User2. Operator3. Administrator:3 //选择用户权限Permitted Reenter Number(0--4):4 //设置此用户名可重复登录次数，一般选择 4 User's Appended Info(<=30 chars):HuaweiAdm // 添加描述，可不设置。

Adding user succeedsRepeat this operation? (y/n)[n]: (是否重复操作， N ) 第二创建 DBA ( Dynamically Bandwidth Assignment 动态带宽分配 )模版类型 (type)分为 5 种，分别是 type1,type2,type3,type4,type5. 其中：//type1 为固定带宽模式；//type2 为保证带宽模式；//type3 为保证带宽的同时设置最大带宽值；//type4 为仅设定最大带宽模式；//type5 为 3 种模式的综合，即设置最大带宽，在保证带宽的同时采用固定带宽模式。

下面创建两个 DBA 模版dba-profile add profile-id 10 type4 max 307200 (保证 300M 带宽) dba-profile add profile-id 512 type2 assure 10240(保证 10M 带宽) 第三步：创建链路模版， OUN 模版 MA5680T(config)# ont-lineprofile gpon profile-id 10 //建链路模版，并且绑定 DBA 模版10绑定 t-cont 与 DBA 模版 TCONT 1 绑定 DBA 为 10 模版建立 GEM port ，绑定相应的 TCONT 通道//gem port 1 绑定 TCONT 1//gem port 2 绑定 TCONT 1commit （提交，保存）第四步：创建业务模版 // 设备命名 (一般为开局配置 )// 添加操作用户 huawei //设置用户名//要求输入密码 //要求再次确认一遍密码 //输入用户管理级别tcont 0 dba-profile-id 512 tcont 1 dba-profile-id 10tcont 2 dba-profile-id 10tcont 3 dba-profile-id 10tcont 4 dba-profile-id 10gem add 0 eth tcont 0 gem add 1 eth tcont 1 gem add 2 eth tcont 1 gem add 3 eth tcont 1gem add 4 eth tcont 1gem mapping 0 0 vlan 888 建立GEM Port 端口映射，这里使用索引号与vlan 映射。

华为MA5680T

Page 24
MA5680T主要单板介绍（续1）
单板类别
通用接口板时钟板 CITD BIUA
单板名
规格及接口描述
合一接口转接板，为系统提供时钟源 BITS接口单元板，提供BITS输入和输出功能
注意：MA5683T不支持BIUA单板。
Page 25
MA5680T主要单板介绍（续2）
单板类别
上行接口板 GICF GICG GICK
Page 27
超级控制单元板---SCUL/SCUN
功能：
系统控制、业务交换和统一网管
实现简单路由协议等功能
交换能力：
SCUL为全10GE交换矩阵，交换能力双向400G
SCUN为全10GE交换矩阵，交换能力最大960G（负荷分担）
对外接口：
CON（RS-232维护串口） ETH（10/100M Base-T维护网口） ESC 环境监控口
入等。
Page5
MA5680T产品主要功能
规模商用的10GE架构平台，支持GPON、
EPON、P2P、光接入，1000G背板，
400GE交换网，业界惟一所有端口线速转发
严格的Qos保障，满足与NGN无缝融合的
电信级接入承载网要求
成熟商用10G平台
超大容量，10GE到槽位，单槽位４
全业兼容传统E1线路的Native TDM模式，高务质量承载传统E1业务 O GPON/P2P/Native TDM同一平台，满 L 足运营商家庭、商业、移动的全业务运 T
4
10GE 交换能力最强
Page 31
GPON业务板－GPBC/GPBD
D BP G
NUR MLA YSB
主要功能：

华为OLT-MA5680T产品介绍

平台方面的主要特性：
1）大容量、高密度。MA5680T背板容量达到1Tbps，系统交换容量达到400Gbps，系统最大支持128个EPON端口； 2） EPON/FE P2P三种光接入方式归一化共平台； 3）高可靠性：支持主控板冗余备份、上行端口冗余备份、上行接口板冗余备份；
HUAWEI TECHNOLOGIES Co., Ltd.
指标
EPON 20km 接口性能指标
发送：1490nm 2dBm ~ 7dBm －27dBm －6dBm 接收：1310nm
HUAWEI TECHNOLOGIES Co., Ltd.
HUAWEI Confidential
Page 15
MA5680T 主要系统规格和关键性能指标
系统业务特性（EPON 接入）
本文主要介绍EPON相关特性，其它特性请参考指导书
HUAWEI TECHNOLOGIES Co., Ltd.
HUAWEI Confidential
Page 14
MA5680T 主要系统规格和关键性能指标
整机性能
参数
传输速率接口类型最大传输距离中心波长发送光功率最大接受灵敏度过载光功率 1.25Gbit/s SC/PC
SCUL为全10GE交换矩阵，交换能力双向400G
SCUB为全GE交换矩阵，交换能力双向48G
HUAWEI TECHNOLOGIES Co., Ltd.
HUAWEI Confidential
Page 21
SCUB单板模块框图
CPU 维护串口调试网口监控串口
PCI 交换芯片
16*GE 业务槽位总线
Page 10
MA5680T 局端系列产品
完善的产品系列，帮助运营商搭建合理的FTTX平台

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1 MA5680T配置指导（适用于V800R006C02版本）《1-常用命令》 //登陆用户名root，密码 admin MA5680T>enable //打开特权EXEC MA5680T#config //进入终端配置模式 MA5680T(config)#sysname SJZ-HW-OLT-1 //设备命名 (一般为开局配置) MA5680T(config)#switch language-mode //切换语言,可以在中英文语言中转换。

MA5680T (config) #terminal user name //添加操作用户huawei User Name(length<6,15>):huawei //设置用户名 User Password(length<6,15>):huawei123 //要求输入密码.输入部分实际为不可见的 Confirm Password(length<6,15>): huawei123 //要求再次确认一遍密码 User profile name(<=15 chars)[root]:root //输入用户管理级别 User's Level: 1. Common User 2. Operator 3. Administrator:3 //选择用户权限 Permitted Reenter Number(0--4):1 //设置此用户名可重复登录次数，一般要求为1次 User's Appended Info(<=30 chars):HuaweiAdm //添加描述，可不设置。 Adding user succeeds Repeat this operation? (y/n)[n]: MA5680T(config)#display board 0 //检查设备单板状态，此命令最常用。 ------------------------------------------------------------------------- SlotID BoardName Status SubType0 SubType1 Online/Offline ------------------------------------------------------------------------- 0 1 H802EPBC Normal 2 H802EPBC Normal 3 H802EPBC Normal 4 H802EPBC Auto_find 5 6 7 H801SCUL Active_normal 8 H801SCUL Standby_normal 9 10 11 12 13 14 15 16 17 H801GICF Normal 18 H801X2CA Normal 19 19 20 ------------------------------------------------------------------------- MA5680T(config)#board confirm 0 //对于自动发现的单板，需要确认后，单板才能使用。 //对于未确认的单板，单板硬件运行指示灯正常，但是业务端口无法工作。

《2-开局配置命令》 2 MA5680T (config)#vlan 99 smart //增加设备管理VLAN (一般为开局配置) MA5680T (config)#vlan 10 smart //增加语音业务VLAN (一般为开局配置)

MA5680T (config)#port vlan 99 0/18 0 //将管理VLAN透传到上行端口. (一般为开局配置) MA5680T (config)#port vlan 10 0/17 1 //将语音业务VLAN透传到上行端口(一般为开局配置) // 0/18 0 意思为第0框(默认框号) / 第18槽位(槽位编号，一般在机框上都有标出) 0端口(上行口编号)

MA5680T (config)#vlan desc 99 description NMS VLAN //添加vlan的描述, (一般为开局配置) MA5680T (config)#vlan desc 10 description NGN-VPN

//配置设备管理地址，(一般为开局配置) MA5680T (config)#interface vlanif 99 MA5680T (config-if-vlanif99)#ip address 172.16.21.2 255.255.255.0 MA5680T (config-if-vlanif99)#quit

MA5680T (config)#ip route-static 0.0.0.0 0.0.0.0 172.16.21.1 //配置设备缺省路由 (一般为开局配置) MA5680T (config)#ip route-static 10.0.0.0 255.0.0.0 10.50.42.1 //配置语音部分路由 (一般为开局配置)

//设置上行端口速率以及双工模式 (一般为开局配置) MA5680T (config)#interface giu 0/17 MA5680T (config-if-giu-0/17)#speed 0 1000 //配置端口速率，GE口只能配置成1000, 10GE口只能配置成10000 MA5680T (config-if-giu-0/17)#speed 1 1000 MA5680T (config-if-giu-0/17)#duplex 0 full //配置双工模式，half为半双工，full为全双工 MA5680T (config-if-giu-0/17)#duplex 1 full MA5680T (config-if-giu-0/17)#auto-neg 0 disable //配置自协商模式，disable为禁止自协商，enable为允许 MA5680T (config-if-giu-0/17)#auto-neg 1 disable MA5680T (config-if-giu-0/17)#quit

//在终端配置模式下添加网管SNMP参数 snmp-agent community read public //设置读参数 snmp-agent community write private //设置写参数 snmp-agent sys-info contact HUAWEI TEL:4008302118 //设置SNMP联系信息 snmp-agent sys-info location SHIJIAZHUANG UNIONCOM NETWORKSTATIONM //设置SNMP本地信息 snmp-agent sys-info version v1 //设置SNMP版本信息 snmp-agent target-host trap-hostname N2000SERVER address 172.16.255.2 udp-port 161 trap-paramsname private //设置网管参数，N2000SERVER为网管计算机名称，172.16.255.2为网管地址。通信端口一般为161，读串为private //以下为添加的两个综合网管的管理参数。 snmp-agent target-host trap-hostname public.61.182.202.57 address 61.182.202.57 trap-paramsname public snmp-agent target-host trap-hostname public.61.182.202.46 address 61.182.202.46 trap-paramsname public snmp-agent target-host trap-paramsname private v1 securityname private snmp-agent target-host trap-paramsname public v1 securityname public snmp-agent trap enable standard //启用SNMP 标准 trap报文功能

//查看EMU电源监控信息.如果没有需要新建系统环境监控模块 MA5680T (config)# display emu 0

MA5680T (config)# emu del 0 //如果EMU电源模块添加不正确，需要删除EMU重新添加。此为删除命令 Are you sure to delete this EMU?(y/n)[n]:y

MA5680T (config)# emu add 0 FAN 0 1 H801FCBC //新建EMU环境监控电源模块. MA5680T (config)#display emu 0 //EMU被正确装入的情况下，查看后显示信息如下： 3 EMU ID: 0 ---------------------------------------------------------------------------- EMU name : H801FCBC EMU type : FAN Used or not : Used EMU state : Normal Frame ID : 0 Subnode : 1 ---------------------------------------------------------------------------- MA5680T (config)#interface emu 0 //进入电源模块0. MA5680T (config-if-fan-0)# fan speed mode automatic //修改电源风扇速度. MA5680T (config-if-fan-0)#quit

//配置业务单板数据,需要打开ONU自动发现功能.否则下挂设备之后无法在OLT上查看到新发现的设备。. MA5680T (config)#interface epon 0/1 //进入EPON命令模式 MA5680T (config-if-epon-0/1)#port 0 ont-auto-find enable // 打开1槽位各业务端口的ONT自动发现功能 MA5680T (config-if-epon-0/1)#port 1 ont-auto-find enable MA5680T (config-if-epon-0/1)#port 2 ont-auto-find enable MA5680T (config-if-epon-0/1)#port 3 ont-auto-find enable MA5680T (config-if-epon-0/1)#quit MA5680T (config)#interface gpon 0/2 //进入GPON命令模式 MA5680T (config-if-gpon-0/2)#port 0 ont-auto-find enable // 打开OLT2槽位单板各端口的ONT自动发现功能 MA5680T (config-if-gpon-0/2)#port 1 ont-auto-find enable MA5680T (config-if-gpon-0/2)#port 2 ont-auto-find enable MA5680T (config-if-gpon-0/2)#port 3 ont-auto-find enable MA5680T (config-if-gpon-0/2)#port 4 ont-auto-find enable MA5680T (config-if-gpon-0/2)#port 5 ont-auto-find enable MA5680T (config-if-gpon-0/2)#port 6 ont-auto-find enable MA5680T (config-if-gpon-0/2)#port 7 ont-auto-find enable MA5680T (config-if-gpon-0/2)#quit …… //设置完成进行保存 MA5680T (config)#save //保存配置信息。切记操作完成之后保存。
