什么是一体化机柜？
开拓者(KITOZER)mdc智能一体化机柜
2
MDC柜 随着大数据时代的到来，云计算、移动互联和物联网等产业蓬勃
发展，数据中心规模不断增大并呈现两极化发展趋势，末端的微型数 据中心越来越多。而零星分布的微型数据中心因地理、环境、建筑等 方面的差异，一直面临着难以统一规划、建设和运维管理的窘境，为 业务的快速上线带来了极大的挑战。
1
MDC 智能一体化机柜
目录 一、什么是智能一体化机柜 .................................................................. 3 二、KITOZER(开拓者）智能一体化机柜优势 ........................................ 5 三、用户价值 .........................................................................................7 四、应用场景 .........................................................................................8 五、智能一体化机械柜组成部分（产品配置） ................................... 9 六、智能一体化机柜（MDC)分类： ................................................... 10 七、智能一体化机柜系统特点： ........................................................ 10 八、智能一体化机柜系统功能 ............................................................ 12 九、智能一体化机柜解决应用 ............................................................ 16 十、单柜数据中心（小型 MDC 模块化数据中心解决方案) ..............16 十一、联柜数据中心 （中型 MDC 模块化数据中心解决方案）......21 十二、一体化机柜产品规格 ................................................................ 25 十三、一体化机柜结构特点 ................................................................ 31 十四、设备技术参数............................................................................ 34 十五、机架式机柜式精密空调 ............................................................ 44 十六、机架式配电单元........................................................................ 47 十七、一体化机柜悬挂式感温型七氟丙烷灭火装置 ......................... 48 十八、机架式 UPS 主机 .......................................................................53 十九、智能一体化机柜配置清单 ........................................................ 57
5G基站一体化机柜建设方案是什么？
5G基站一体化机柜建设方案是什么？
工信部数据显示，目前我国5G基站总数远超200万个，数量占全球的60%以上，未来将推动相关基础设施的建设力度。
为了确保内部通信设备的正常运行，我们专门研发出了一个5G基站一体化机柜建设方案，接下来，让我们一起来认识一下这个方案。
一、方案背景
随着5G网络的进一步发展，国家大力推动相关的基础设施建设。
而通信设备在运行的过程中随时都有可能出现故障，现场的环境变化也会影响设备的运行效率。
由于基站的数量太多，分散在各个地方，单纯依赖工作人员奔波于各点位之间难免忙不过来，我们的5G基站一体化机柜建设方案就是在这样的背景下诞生的。
二、方案内容
5G基站一体化机柜具有超高的抗压性、抗盐碱性等性能，可以用在户外，适应各种间断恶劣的天气，为内部的各种通讯设备提供牢不可破、安全可靠的外机保护。
5G基站一体化机柜建设方案专门就是在5G基站一体化机柜中安装一套动环装置，部署监控主机（含软件）、报警装置以及各种前段传感器，从而实现对内部的市电、配电、ups、温湿度、烟感、空调等进行自动巡检，出现故障立即进行报警，解决传统管理模式长期存在的管理难、用工成本高的问题，实现了无s人值守。
三、方案优势
1、采取模块化的设计，集成度高，一个机柜就是一个基站，解决了以往土建基站建设周期长、拓展困难等问题，可以快速安装、灵活移动
2、提供多种报警方式，在出现故障的第一时间，系统就会通过电话拨号、短信通知、app推送、网页弹窗、发送邮件等方式向运维人员发送告警通知，支持设置多个接收人信息，提高了告警的时效性和准确性
3、提供多种远程监测渠道，可通过管理软件、云平台、手机app、微信小程序，在线监测基站内的运行状况，查询历史数据，进行高效管理。
一体化机柜设计方案
详细描述
一体化机柜应具备防尘与防水能力，以应对 各种复杂的环境条件。机柜的密封性能应良 好，以防止灰尘和水的进入。同时，机柜还 应具备防水和防尘的检测和维护功能，以便 及时发现并解决防尘与防水问题。
06
材料与工艺选择
机柜材料
钢材
高强度、耐腐蚀，适用于多种环境。
不锈钢
防锈、美观，长期保持良好外观。
VS
详细描述
一体化机柜应具备抗电磁干扰能力，以减 少外部电磁辐射对设备的影响。机柜应采 用优质材料和先进的工艺，以提高自身的 电磁屏蔽性能。同时，机柜还应配备滤波 和防雷击等防护措施，以进一步增强其抗 电磁干扰能力。
防尘与防水
总结词
防尘与防水能力是机柜适应各种环境的关键 因素之一，它对保证设备的正常运行和延长 设备寿命具有重要意义。
照明与指示
机柜照明
为方便操作和维护，可考虑在机 柜内安装适当的光源，如LED灯 条或小型照明灯。
状态指示
根据设备需求，设计相应的状态 指示器，如工作指示灯、故障指 示灯等，便于监控设备运行状态 。
安全标识与警告标
识
在机柜的显眼位置设置安全标识 和警告标识，提高操作人员的安 全意识。
04
安装与维护设计
详细描述
一体化机柜应能在不同的湿度环境下正常工作，避免因湿度过高或过低而引起设备故障。机柜应具备 良好的密封性能，以防止湿气和尘埃进入。同时，机柜还应具备湿度监控功能，以便及时发现并解决 湿度异常问题。
抗电磁干扰
总结词
抗电磁干扰能力是衡量机柜性能的重要 指标之一，它对保证设备的稳定性和数 据的安全性具有重要意义。
降低维护成本
优化产品设计，减少后期 维护工作量，降低运营成 本。
新型综合室外一体化接入机柜应用
新型综合室外一体化接入机柜应用周常春湖南省康普通信技术有限责任公司引言土地、材料、人工成本的增加，使得在基站建设过程中，机房、杆塔等基础设施的成本支出越来越高。
传统的通信基站都安装在专用机房中，占用空间大，与传统机房相比，一体化室外机柜更加节省空间，其对外部环境的耐受力和适应力更强，在高温、暴雨及大风天气下仍可保证正常工作。
一体化机柜内部可以安装配置传统基站所需的所有设备，具备很高的集成度，安装简单，这使得室外基站的建设成本极大降低，几天时间就可以完成一个小型基站的全部建设，提高了工作效率。
微型空调和微型开关电源的使用也极大降低了整个基站系统的功率，在能耗使用上比传统机房降低很多。
室外一体化机柜的概念和特点2.1 室外一体化机柜概念室外一体化机柜主要应用于室外环境，如公路边、公园、楼顶、山区、平地，机柜内可安装基站设备、电源设备、蓄电池、温控设备、传输设备及其他配套设备或为以上设备预留安装空间及换热容量，能为内部设备正常运行提供可靠的机械和环境保护。
新型一体化机柜主要包括设备柜、配电柜和电池柜等。
室外一体化机柜采用模块化结构，在安装和维修时更为方便。
一体化机柜中可以放置的设备包括：传输设备（包括PON）、BBU、交直流配电设备、开关电源、防雷系统、监控设备等。
一体化机柜成本低，易于选址和施工。
在外形尺寸上，应尽量控制一体化机柜尺寸和箱体体积，占地太大，不利于选址施工，一般控制在占地1～2m2最适宜，机柜高度以不超过1.8m为宜。
一体化机柜的容量不宜太大，容量大不利于维护管理。
一体化机柜受自身条件限制，在可维护性上不如接入点机房。
2.2 新型一体化机柜结构特点通信一体化机柜主要使用金属材料制作，非金属材料应无脱层、空洞等缺陷，经过腐蚀性液体试验后无应力裂纹、涂层剥落、颜色改变等。
机柜所有非金属材料应为自熄性材料。
采用主体焊接、部分拼装的结构方式，可以根据实际情况扩展组合柜型。
机柜主体框架应进行标准化设计，这样有利于将不同功能的机柜进行拼接整合，室外机柜需要保证一定的机械强度、刚性和抗腐蚀性。
最新机房布置方式——模块化数据中心
最新机房布置方式——模块化数据中心新时代大背景下的数据中心柜式机房是顺应IT行业发展趋势和潮流，设计、生产的新一代适合需求变化的IT设备物理基础设施，在IT应用整合趋势背景下，出现了两类融合机房各系统技术潮流新推出的创新型中小型模块化机房产品，即一体化机柜和模块化机房。
其产品整合了配电、防雷、UPS、蓄电池、空调、门禁、PDU、环境监测、消防气流组织、线缆管理等多功能模块。
为服务器等IT核心设备营造一个可靠的运行环境，并可根据用户业务拓展需求,实现系统的弹性部署。
所有部件工厂预制、预装、预调试、现场安装简单易行，一天内可实现快速部署。
自带远程web界面监控功能，可实现单个网点远程运维。
机柜配置多样化，适用于金融、政府、教育、医疗、公安、中小企业等机房需求。
一体化机柜一体化系列产品对比于传统的数据中心方案，是一套完整的数据中心解决方案，集机柜、配电、制冷、监控、综合布线、消防等系统于一体，实现了供电、制冷和管理组件的无缝集成。
使模块化数据中心实现智能、高效的运行，让客户花费最少的投资，获得更多的收益，从而降低运营费用。
除了本身融合各种系统为一体外，在对设备的保护上，还可从以下两方面考虑加以考虑：第一是高温自动弹开门装置。
可设定自定弹开系统温度，在极端情况下，如柜内空调损坏，柜内温度超过设定温度时，自动弹开机柜前后门，从而为保护设备，更换空调争取到宝贵的时间。
第二则是柜顶的自动灭火装置，内装有专门提供为IT设备灭火的七氟丙烷，在火灾发生的一瞬间，就会在柜内均匀喷洒七氟丙烷，以达到灭火的目的。
一体化机柜的配置一体化系列模块化机柜产品一般常规有单柜，双柜，三柜共3种基本配置可选，其容量有3KW，6KW，10KW，20KW四种组合配置，基本可以满足各种分支机构的机房基础设备需求，其精密空调的安装方式主要以模块化为主。
当然也可以使用行间精密空调的冷却形式，机柜的数量也可根据需求增加并柜数量，但通常不会超过8台模块化数据机房模块化数据机房则是为了应对云计算、云边缘计算、虚拟化、集中化、高密化等服务器的变化，为了提高数据中心的运营效率，降低能耗，实现快速扩容且互不影响而推出的快速预装式模块化数据中心。
{技术规范标准}6讲义一体化机柜应用策略和技术规范
内容⏹应用策略应用范围一体化机柜特点和建议容量应用策略⏹技术规范功能要求材料要求环境要求（外部、内部）防雷要求集成要求与建议⏹规格建议应用范围⏹基于“光进铜退” 和“网络扁平化” ，接入点下移⏹根据光进铜退发展思路，一体化机柜主要用于安装DSLAM设备及配套设施⏹主要应用场景户外应用。
根据需要采用地面、壁挂、挂杆等安装方式楼道应用。
根据需要采用地面、壁挂等安装方式一体化机柜的特点和建议容量⏹一体化机柜的优势成本低易于选址、施工⏹一体化机柜的劣势受自身条件限制，可维护性劣于接入点机房⏹应尽量控制一体化机柜容量（尺寸）箱体体积、占地太大，不利于选址、施工，一般要控制在占地1平方米之内容量太大，不利于维护管理；机柜高度以不超过1.8m为宜一体化机柜应用策略⏹推广一体化机柜的应用，有利于光进铜退的实施；但大量使用，会带来相应的维护压力，应结合维护工作量统筹考虑⏹在交接箱分布相对集中的区域首选用接入机房如机房选址困难或造价较高时，可以采用一体化机柜⏹对于零散的交接箱（如单个交接箱距离超长、或边缘区域）内容⏹应用策略应用范围一体化机柜特点和建议容量应用策略⏹技术规范功能要求材料要求环境要求（外部、内部）防雷要求集成要求与建议⏹一体化机柜内需含有：⏹功能结构示意图电源设备（含防雷）通信设备配线(MDF、ODF)设备温控设备蓄电池监控单元其它附件⏹根据用户容量不同，各功能区可以独立成舱，也可以合并⏹各功能项性能要求详见：⏹机柜材料建议采用镀锌钢板⏹用于制造机柜箱体外部的钢材，采用厚度为1.5mm的热浸镀锌钢板⏹箱体底板采用厚度为2.0mm的热浸镀锌钢板⏹箱体内承重构件的钢材，采用厚度为2.0mm的热浸镀锌或电镀锌钢板⏹基于中国电信覆盖范围考虑：应能够承受风、雨、雪、冰雹、地震、沙尘、太阳辐射，包括空气污染的各种环境⏹工作温度范围：-40℃～+55℃⏹相对湿度要求：5%～99%⏹气压范围：62kpa～101kpa（近似于海拔0m～5000m）⏹机柜内工作环境的调节方式：风扇型热交换器型空调型加热器（低温地区）⏹楼道型机柜主要采用风扇进行换热；户外型机柜主要采用热交换器，小容量设备（发热量小）可以采用风扇⏹热交换器与空调相比，不足之处：一体化温度高于45度时不能正常工作。

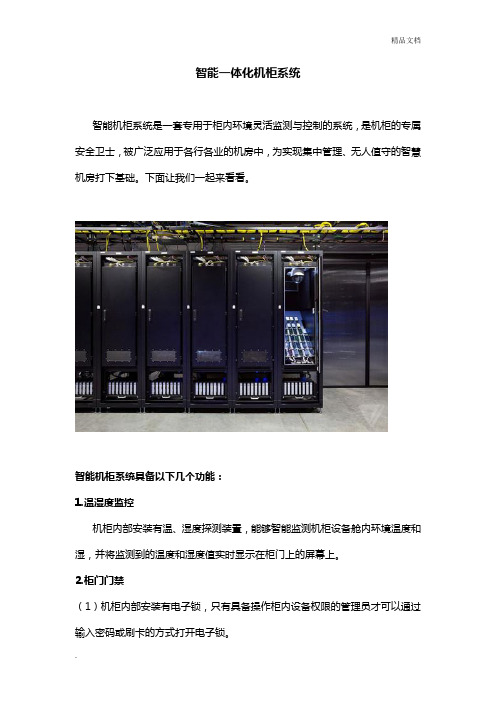

智能一体化机柜系统
智能一体化机柜系统
智能机柜系统是一套专用于柜内环境灵活监测与控制的系统，是机柜的专属安全卫士，被广泛应用于各行各业的机房中，为实现集中管理、无人值守的智慧机房打下基础。
下面让我们一起来看看。
智能机柜系统具备以下几个功能：
1.温湿度监控
机柜内部安装有温、湿度探测装置，能够智能监测机柜设备舱内环境温度和湿，并将监测到的温度和湿度值实时显示在柜门上的屏幕上。
2.柜门门禁
（1）机柜内部安装有电子锁，只有具备操作柜内设备权限的管理员才可以通过输入密码或刷卡的方式打开电子锁。
（2）智能机柜还具备防入侵告警功能，机柜会检测柜门状态并实时显示在屏幕上，用户也可以通过网络在远程监控柜门状态。
3.智能恒温
可根据柜内设备运行所需温度环境为机柜设置一组温度范围，当机柜内温度超出范围时自动启动散热或加热单元工作。
4.远程管控
（1）安装在不同位置的数台机柜的动力环境系统参数可以通过网络集中显示在一台计算机上。
（2）通过这台计算机即可实现对分布于各地的机柜系统进行监控。
5.安全策略
（1）机柜内部安装有供电监控单元，监测机柜内供电系统的电流、电压，并实时在屏幕上显示电流、电压值供用户分析。
（2）供电监控单元还具有过载报警和电涌保护功能。
6.通断控制
机柜具备过载自动切断供电的功能。
当电压或电流超出用户设置上下阈值时，系统自动切断机柜供电。
7.其他功能：夜间照明、烟雾探测等。
智能机柜系统是独立存在、只为机柜环境而服务的系统，但也是机房环境监控的一部分，是保障机房系统正常运转的组成。
新型户外机柜建设一体化基站应用说明
新型户外机柜建设一体化基站技术应用说明二Ｏ一三年七月基站用户外机柜应用说明随着人们对网络需求的日益提高，也要求运营商对网络的发展和覆盖要求日益深入。
越来越多的室外建站从单纯的边际网，逐步扩大到城区、道路覆盖等等，有效解决盲区覆盖、缓解区域通信压力等问题。
同时，有线网络的宽带提速，直接带来了接入网（模块局）下沉，也掀起了户外站点的大量建设需求。
基站用一体化户外机柜采用标准尺寸机柜，标准机柜尺寸1800(H)×800(W)×800(D)mm，可以根据客户需求自由组合拼柜。
基站用户外机柜一般用于多业务平台，具有能满足安装BBU/RRU及GSM MINI宏基站。
同时根据需求，也可配置安装语音交换机、DLC、SDH、DSLAM、网络交换机和多媒体网关等设备。
便于3G宽带通信网络的逐步推进，随着设备制造技术和NGN技术的发展，各类通信设备体积以及能耗大大缩减，使得各大运营商采用一体化户外机柜在通信接入网进行组网的需求大为提高，成为一种新的发展趋势。
一：单个柜体配置形式：机柜内分不同功能舱体，由设备舱+电池舱组成。
通常情况下，设备舱采用热交换型或是风冷型方式，电池舱可根据实际使用地点的气候条件，选择直通风或采用半导体制冷以及空调制冷等方式。
二：两个柜体拼柜的配置形式：机柜内分不同功能舱体，一个柜体由设备舱+电池舱组成，另外一个柜体为BBU柜。
设备舱一般采用热交换或风冷方式（根据设备的使用情况也有采用空调制冷的方式），BBU可以采用风冷或是热交换方式。
三：对于GSM网、3G网等双网共用基站或站点的建设模式，由于站点容量较大的原因，一般采用三个柜体拼柜的方式进行。
通常采用设备柜1+设备柜2+电池柜组成。
设备舱一般采用热交换或是风冷型方式，电池舱采用半导体制冷以及空调制冷等方式。
易网通生产的标准单个机柜的尺寸：1800(H)×800(W)×800(D)。
可以根据客户实际需求，自由组合为二拼机柜1800(H)×1600(W)×800(D)、三拼机柜1800(H)×2400(W)×800(D)等形式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
很多人把机柜看作是用来装IT设备的柜子。
机柜是柜子，但并不仅仅如此。
对于计算机本身而言，机柜同样有着和UPS电源重要的辅助作用。
一个好的机柜意味着保证计算机可以在良好的环境里运行。
所以，机柜所起到的作用同样重要。
机柜系统性地解决了计算机应用中的高密度散热、大量线缆附设和管理、大容量配电及全面兼容不同厂商机架式设备的难题，从而使数据中心能够在高稳定性的环境下运行。
在各大机房都能看到各种款式的机柜，随着计算机产业的不断突破，机柜所体现的功能也越来越大。
机柜一般用在网络布线间，楼层配线间，中心机房，数据机房，控制中心，监控室，监控中心等。
基本结构
常见机柜颜色有白色、黑色和灰色。
(其中又分很多种类型，如橘纹、细沙纹等);机柜按材质来分，有铝型材的机柜、冷轧钢板机柜、热轧钢板机柜;按照加工工艺来分，有九折型材机柜和十六折型的机柜等。
板材种类、涂层材料、加工工艺决定了机柜的稳定性。
一般它的长度规格有600,800mm ，宽度规格有600,800,1000mm ，高度规格是42U,36U,24U。
早期所用的机柜大都是用铸件或角钢经螺钉、铆钉连接或焊接成机柜框架，再加由薄钢板制成的盖板(门)而成。
这种机柜的体积大、笨重、外形简陋，已被淘汰。
随着晶体管、集成电路的使用和各种元器件的超小型化，机柜的结构也向小型化、积木化方向发展。
机柜已由过去的整面板结构发展成为具有一定尺寸系列的插箱、插件结构。
插箱、插件的组装排列方式分水平排列和垂直排列两类。
机柜材料普
遍采用薄钢板、各种断面形状的钢型材、铝型材及各种工程塑料等。
机柜的框架除用焊接、螺钉连接外，还采用粘接工艺。
机柜按构件的承重、材料及其制造工艺的不同，可分为型材和薄板两种基本结构。
①型材结构机柜:有钢型材机柜和铝型材机柜两种。
钢形材机柜由异型无缝钢管为立柱组成。
这种机柜的刚度和强度都很好，适用于重型设备。
由铝合金型材组成的铝型材机柜具有一定的刚度和强度，适用于一般或轻型设备。
这种机柜重量轻，加工量少，外形美观，得到广泛应用。
②薄板结构机柜:整板式机柜，其侧板为一整块钢板弯折成形。
这种机柜刚度和强度均较好，适用于重型或一般设备。
但因侧板不可拆卸，使组装、维修不方便。
弯板立柱式机柜的结构与型材机柜相似，而立柱则由钢板弯折而成。
这种机柜具有一定的刚度和强度，适用于一般设备。
根据需要机柜还装有机柜附件。
其主要附件有固定或可伸缩的导轨、锁紧装置、铰链、走线槽、走线架和屏蔽梳形簧片等
技术要求
(1) 应具有良好的技术性能。
机柜应具有抗振动、抗冲击、耐腐蚀、防尘、防水、防辐射等性能，以便保证设备稳定可靠地工作。
(2) 应具有良好的使用性和安全防护设施，便于操作、安装和维修，并能保证操作者安全。
(3) 应便于生产、组装、调试和包装运输。
(4) 应合乎标准化、规格化、系列化的要求。
(5) 造型美观、适用、色彩协调。
分类
随着计算机与网络技术的发展，机柜正成为其重要的组成部分。
数据中心的服务器、网络通信设备等IT设施，正在向着小型化、网络化、机架化的方向发展。
而机柜，正在逐渐成为这个变化中的主角之一。
常见的机柜可分为以下几种:
按功能分:防火防磁柜，电源柜、监控机柜、屏蔽柜、安全柜、防水机柜、保险柜、多媒体控制台
按适用范围:户外机柜、室内机柜、通信柜、工业安全柜、低压配电柜、电力柜、服务器机柜
扩展分类:控制台、电脑机箱机柜、不锈钢机箱、监控操作台、工具柜、标准机柜、网络机柜
折叠机柜板材要求
1、机柜板材:业内要求，标准的机柜板材应选用优质冷轧钢板，市面上很多机柜并非冷轧钢制成，而是用热板甚至铁板替代，容易生锈变形，请仔细鉴别!
冷轧钢板。
冷轧钢板是经过冷轧生成的钢板，俗称冷板。
和热轧钢比较，冷轧钢板厚度更加精确，而且表面光滑漂亮，同时还具有各种优越的性能，特别是加工性能方面。
优质冷轧钢板能确保机柜长久韧性和承重性能。
冷轧钢板广泛应用于汽车、冰箱、洗衣机等家电以及产业设备、各种建筑材料。
冷板表面:冷轧钢板表面光滑、漂亮，触感平滑细腻，充满韧性和钢力，彰显机柜高贵品质!
2、关于板材厚度:业内一般要求:标准的机柜板材厚度立柱2.0MM、侧板及前后门1.2MM(行业对侧板的要求是1.0MM以上，因侧板不起承重作用，故板材可以稍微减薄以节约能源)，固定托盘1.2MM。
华安振普机柜的立柱都在2.0MM厚，以确保机柜承重(立柱起主要承重作用)。
友情提示:业内要求机柜的板材厚度必须达标，厚度不达标将导致机柜变形，影响机柜的使用寿命和安全系数。
机柜主要是对设备起保护作用所以安全性能至关重要，请购买时一定要询问板材厚度，仔细鉴别!
折叠服务器机柜简介
在IDC机房内，机柜一般指的是服务器机柜。
服务器机柜为安装服务器、显示器、UPS等19"标准设备及非19"标准的设备专用的机柜，服务器机柜，用来组合安装面板、插件、插箱、电子元件、器件和机械零件与部件，使其构成一个整体的安装箱。
服务器机柜由框架和盖板(门)组成，一般具有长方体的外形，落地放置。
它为电子设备正常工作提供相适应的环境和安全防护。
这是仅次于系统级的一级组装。
不具备封闭结构的机柜称为机架。
服务器机柜具有良好的技术性能。
服务器机柜应具有抗振动、抗冲击、耐腐蚀、防尘、防水、防辐射等性能，以便保证设备稳定可靠地工作。
服务器机柜应具有良好的使用性和安全防护设施，便于操作、安装和维修，并能保证操作者安全。
折叠服务器机柜规格
服务器机柜在机柜的深度、高度、承重等方面均有要求。
高度有2.2米、2.0米、1.8米、1.6米、1.4米、1.2米、1米等高度;宽度为800mm、700mm或600mm三种;深度为800mm、900mm和1000mm三种。
可以配置:专用固定托盘、专用滑动托盘、电源支架、地脚轮、地脚钉、理线环、理线架、L支架、扩展横梁等。
主体框架、前后门、左右侧门可以快速拆装。
固定托盘:用于安装各种设备，尺寸繁多，用途广泛，有19"标准托盘、非标准固定托盘等。
常规配置的固定托盘深度有440mm、480mm、580mm、620mm等规格。
固定托盘的承重不小于50KG。
滑动托盘:用于安装键盘及其他各种设备，可以方便地拉出和推回;19"标准滑动托盘适用于任何19"标准机柜。
常规配置的滑动托盘深度有400mm、480mm两种规格。
滑动托盘的承重不小于20KG。
配电单元:选配电源插座，适合于任何标准的电源插头，配合19"安装架，安装方式灵活多样。
规格:6插口。
参数:~220V，10Amp。
理线架:19"标准理线架。
可配合任何一种TOPER系列机柜使用。
12孔理线架配合12口、24口、48口配线架使用效果最佳。
理线环:专用于TOPER 1800系列和TOPER Server系列机柜使用的理线装置，安装和拆卸非常方便，使用的数量和位置可以任意调整。
L支架:L支架可以配合机柜使用，用于安装机柜中的19"标准设备，特别是重量较大的19"标准设备，如机架式服务器等等。
盲板:盲板用于遮挡19"标准机柜内的空余位置等用途，有1U、2U......等多种规格。
常规盲板为1U、2U两种。
扩展横梁:专用于TOPER 1800系列和TOPER Server系列机柜使用的装置，用于扩展机柜内的安装空间之用。
安装和拆卸非常方便。
同时也可以配合理线架、配电单元的安装。
形式灵活多样。
安装螺母(方螺母):适用于任意一款TOPER系列机柜，用于机柜内的所有设备的安装，包括机柜的大部分配件的安装。
键盘托架:用于安装标准计算机键盘，可配合市面上所有规格的计算机键盘;可翻折90度。
键盘托架必须配合滑动托盘使用。
调速风机单元:安装于机柜的顶部，可根据环境温度和设备温度调节风扇的转速，有效地降低了机房的噪音。
调速方式:手动，无级调速。
机架式风机单元:高度为1U，可安装在19"标准机柜内的任意高度位置上，可根据机柜内热源酌情配置。
全网孔前门:机柜前门全部为?3的圆孔，提高了机柜的散热性能和屏蔽性能。
高度可配合:2.0米机柜、1.8米机柜、1.6米机柜。
网络机柜囊括服务器机柜，也是用来组合安装面板、插件、插箱、电子元件、器件和机械零件与部件，使其构成一个整体的安装箱。
网络机柜主要是布线工程上用的，存放路由器交换机显示器配丝架等等的东西，工程上用的比较多 . 一般情况下:网络机柜的深小于等于800mm，而服务器机柜的深大于等于800mm。
网络机柜应便于生产、组装、调试和包装运输。
服务器机柜应合乎标准化、规格化、系列化的要求。
机柜造型美观、适用、色彩协调。
