11G101剪力墙钢筋计算方法
11G101剪力墙钢筋计算方法
在钢筋工程量计算中剪力墙是最难计算的构件，具体体现在：
1、剪力墙包括墙身、墙梁、墙柱、洞口，必须要整考虑它们的关系；
2、剪力墙在平面上有直角、丁字角、十字角、斜交角等各种转角形式；
3、剪力墙在立面上有各种洞口；
4、墙身钢筋可能有单排、双排、多排，且可能每排钢筋不同；
5、墙柱有各种箍筋组合；
6、连梁要区分顶层与中间层，依据洞口的位置不同还有不同的计算方法。
需要计算的工程量
第一节剪力墙墙身
一、剪力墙墙身水平钢筋（11G101-1第68页）
1、墙端为暗柱时
A、外侧钢筋连续通过
外侧钢筋长度＝墙长-保护层（搭接及锚固长度均为1.2lae）
内侧钢筋＝墙长-保护层+弯折（弯折10d和15d两种，注意区分）B、外侧钢筋不连续通过
外侧钢筋长度＝墙长-保护层+0.8Lae （12G101-1 3-6页）
内侧钢筋长度＝墙长-保护层+弯折（弯折10d和15d两种，注意区分）
水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）
2、墙端为端柱时（算量时多参看图集的示意图）
A、外侧钢筋连续通过
（图集中没有连通的情况，因为考虑实际施工时，为便于施工，尽量断开，不考虑连通）
B、外侧钢筋不连续通过
外侧钢筋长度＝墙长+端柱截面长度(≥0.6lae)-保护层+15d
内侧钢筋长度＝墙长+端柱截面长度(≥0.6lae)-保护层+15d
水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）
注意：如果剪力墙存在多排垂直筋和水平钢筋时，其中间水平钢筋在拐角处的锚固措施同该墙的内侧水平筋的锚固构造。
3、剪力墙墙身有洞口时
当剪力墙墙身有洞口时，墙身水平筋在洞口左右两边截断，分别向下弯折15d。
二、剪力墙墙身竖向钢筋
1、首层墙身纵筋长度＝基础插筋（由基础厚度分为两种情况）＋首层层高＋伸
入上层的搭接长度（搭接长度取决于机械连接方式）当基础厚度≥lae时，基础插筋长度=lae+ Max{6d，150 }。
当基础厚度≤lae时，基础插筋长度=基础厚度-保护层+ 15d。
2、中间层墙身纵筋长度＝本层层高＋伸入上层的搭接长度
3、顶层墙身纵筋长度＝层净高＋顶层锚固长度
墙身竖向钢筋根数＝墙净长/间距+1（墙身竖向钢筋从暗柱、端柱边50mm
开始布置）
4、剪力墙墙身有洞口时，墙身竖向筋在洞口上下两边截断，分别横向弯折15d。
三、墙身拉筋
1、长度＝墙厚-保护层+弯钩（弯钩长度＝2*11.9d+2*d）
2、根数＝墙净面积/拉筋的布置面积
注：墙净面积是指要扣除暗（端）柱、暗（连）梁，
即墙面积-门洞总面积-暗柱剖面积 - 暗梁面积；
拉筋的面筋面积是指其横向间距×竖向间距。
例：(8000*3840)/(600*600)
第二节剪力墙墙柱
一、纵筋
1、首层墙柱纵筋长度＝基础插筋＋（由基础厚度分为两种情况）＋首层层高＋
伸入上层的搭接长度（搭接长度取决于机械连接方式）当基础厚度≥lae时，基础插筋长度=lae+ Max{6d，150 }。
当基础厚度≤lae时，基础插筋长度=基础厚度-保护层+ 15d。
2、中间层墙柱纵筋长度＝本层层高＋伸入上层的搭接长度
3、顶层墙柱纵筋长度＝层净高＋顶层锚固长度
注意：如果是端柱，顶层锚固要区分边、中、角柱，要区分外侧钢筋和内侧钢筋。
因为端柱可以看作是框架柱，所以其锚固也同框架柱相同。
二、箍筋：依据设计图纸自由组合计算。
计算公式同梁箍筋。
第三节剪力墙墙梁
一、连梁
1、受力主筋
顶层连梁主筋长度＝洞口宽度＋左右两边锚固值Lae
中间层连梁纵筋长度＝洞口宽度＋左右两边锚固值Lae
2、箍筋
顶层连梁，纵筋长度范围内均布置箍筋
即N=（(LAE-100)/150+1)*2+（洞口宽-50*2）/间距+1（顶层）中间层连梁，洞口范围内布置箍筋，洞口两边再各加一根
即N=（洞口宽-50*2）/间距+1（中间层）
二、暗梁
1、主筋长度＝暗梁净长＋锚固
2、箍筋（按图纸要求布置）。
11G101-1图集及讲解
2021/5/8
34
集中标注——侧面纵筋
❖ 五、梁侧面纵向构造钢筋或受扭钢筋配置，该项为必注值。
❖ 当梁腹板高度 hW≥450mm 时，须配置纵向构造钢筋，以大写 字母 G 打头，接续注写配置在梁两个侧面的总配筋值，且对 称配置。例 G4Φ12。
❖ 配置受扭纵向钢筋时，以大写字母 N 打头，接续注写配置在 梁两个侧面的总配筋值，且对称配置。例 N6Φ22。
200 200 3600
5800
3600
2800
梁平法表示图
C25砼，3级抗震
梁平法图中表示的是什么意思？
2021/5/8
20
返回
梁钢筋的标注方法
● 梁的平面注写包括集中标注与原位标注 集中标注表达梁的通用数值 原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时， 则将该项数值原位标注，施工中，原位标注优先 于集中标注。
23
梁钢筋的标注方法 梁编号 截面尺寸 箍筋
上高差
2021/5/8
24
集中标注
梁钢筋的标注方法
●原位标注内容包括梁支座上部纵筋（该部位含通 长筋在内所有纵筋）、梁下部纵筋、附加箍筋或 吊筋、集中标注不适合于某跨时标注的数值。
❖原位标注： ❖ 1、梁支座上、下部纵筋 ❖ 2、吊筋、附加箍筋
平法识图与钢筋算量
建工系
吕丽平
2021/5/8
2
2021/5/8
3
2021/5/8
4
2021/5/8
5
2021/5/8
6
2021/5/8
7
2021/5/8
8
2021/5/8
9
【平法识图】(1)11G101-1平法标准(柱)
③ 当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注；当 梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另
2.3. 截面注写方式 1）截面注写方式系指在分标准层绘制的柱平面布置图的 柱截面上，分别在同一编号的柱中选择一个截面，以直接 注写截面尺寸和配筋具体数值的方式来表达柱平法施工图 ，如图所示。
2）按表的规定进行编号，从相同编号 的柱中选择一个截面，按另一种比例 原位放大绘制柱截面配筋图，并在各 配筋图上继其编号后再注写截面尺寸 b×h、角筋或全部纵筋（当纵筋采用 一种直径且能够图示清楚时）、箍筋 的具体数值，以及在柱截面配筋图上 标注柱截面与轴线关系的b1、b2
3）在截面注写方式中，如柱的分段截面尺寸和配筋均相同，仅分段截面 与轴线的关系不同时，可将其编为同一柱号，但此时应在未画配筋的柱 截面上注写该柱截面与轴线关系的具体尺寸。
1
各种箍筋下料长度计算如下： 箍筋长度=2 (b+h) -8保护层-4d +2×1.9d+2max(10d,75) 箍筋长度=2 (b+h) -8保护层-4d +2×11.9d
梁类型 楼层框架梁 屋面框架梁
框支梁 非框架梁
悬挑梁
图 梁的平面注写示例
表
代号 KL WKL KZL L XL
梁编号
序号 ×× ×× ×× ×× ××
跨数及是否带有悬挑 （××）、（××A）、或（××B） （××）、（××A）、或（××B） （××）、（××A）、或（××B） （××）、（××A）、或（××B）
13G101-11 G101系列图集施工常见问题答疑图解
13G101-11G101系列图集施工常见问题答疑解替代08GI01一11目录总说明l01系列图集施工常见问题索引表1一般构造钢筋锚固与锚固长度锚固长度修正，光圆钢筋弯钩纵向受拉钢筋弯钩锚固与机械锚固锚固形式，搭接长度纵向受拉钢筋绑扎搭接长度钢筋连接的基本要求、绑扎搭接机械连接、焊接搭接长度范围内箍筋，混凝土保护层厚度混凝土保护层厚度混凝土结构的环境类别结构混凝土耐久性的基本要求抗震设计受力钢筋要求，受力钢筋代换要求焊接封闭钢筋，箍筋、拉筋弯钩并筋2柱和节点构造框架梁柱节点混凝土浇筑及核算框架柱节点核心区水平箍筋嵌固部位和基础顶面框架柱纵向受力钢筋非连接区刚性地面柱箍筋加密要求框架结构顶层端节点配筋做法短柱，芯柱框支梁、框支柱3剪力墙构造底部加强部位约束边缘构件水平分布钢筋计入约束边缘构件体积配箍率的构造做法扶壁柱、十字和非正交暗柱构造剪力墙水平钢筋在边缘构件内的构造做法剪力墙边缘构件竖向胡筋顶端构造剪力墙连梁、暗梁及边框梁与墙体钢筋位置关系连梁地下室外墙转角处钢筋连接4梁构造梁纵向钢筋的最小净距，梁下部悬挑板配置吊筋梁上部非通长钢筋伸出长度楼层框架梁纵向受力钢筋在端支座的锚固构造框架梁上部通长钢筋、架立钢筋框架梁下部纵向受力钢筋梁与剪力墙垂直相交节点构造框架梁有一端支座为非框架柱时的配筋构造宽扁梁非框架梁端支座上部钢筋构造非框架梁端支座下部钢筋构造受扭非框架梁构造要求梁腰筋配置要求附加箍筋和吊筋构造梁悬挑端的配筋构造折梁的配筋构造5板构造单向板、双向板的概念楼面板、层面板中的各种钢筋双向板配筋构造单向板配筋构造板端支座钢筋构造框支转换层楼板悬臂板配筋构造悬臂板在阳角和阴角的附加加强钢筋构造斜板钢筋间距和板式楼样斜向分布钢筋间距6基础构造柱、墙插筋在基础中的锚固柱、墙插筋锚固区横向钢筋独立深基础短柱条形基础分布钢筋基础梁JL、基础次梁JCL、梁板式筏形基础平板LPB纵向钢筋连接区域基础梁JL、基础次梁JCL端部配筋构造筏形基础底板墙体洞口过梁配筋构造梁板式筏形基础钢筋排布方案筏形基础边缘封边钢筋筏形基础电梯基坑配筋构造独立基础及桩基承台钢筋构造三桩承台受力钢筋构造墙下承台梁桩顶纵筋在承台内的锚固构造基础联系梁附录G101系列图集的使用范围，平法结构施工图设计的表达方法平法结构施工图设计的构件编号总说明1编制依据1.1本图集根据住房和城乡建设部建质函［2013]86号“住房城乡建设部关于印发2013年国家建筑标准设计编制工作计划的通知”进行编制。

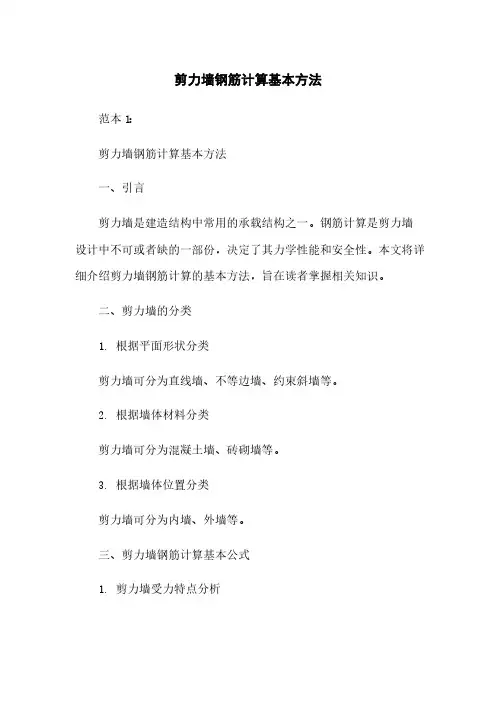

剪力墙钢筋计算基本方法
