电缆敷设方法
电缆的安全敷设
电缆敷设是电缆安装中的重要工序，电缆敷设质量的优良
是实现电气安装工程质量优良的重要前提。
电缆按绝缘材料分有油浸纸绝缘、塑料绝缘、橡胶绝缘。
外皮有带铠和不带铠的。按用途分有高压、低压电力电缆缘，
控制电缆和通讯电缆。电缘敷设分：室内敷设和室外敷设。室
内敷设分为：明敷和暗敷。室外敷设分为：桥架、沿墙支架、
钢索吊架、电缆隧道、电缆沟、直埋等多种方法。应根据环境
要求、电缆数量、电压高低等具体情况决定敷设方式。
敷设前应仔细、认真地审核图纸，目的是找出电缆表中缺
电缆和错用电缆种类，错标起止点的问题，同时应考虑个别电
缆的预备用芯，所有问题应同设计协商并得到认可，然后在图
纸中更正。在敷设电缆起止中点处挂好端子排列图以便随时核
对电缆种类及长度，保证正确性。把电缆分类、同种类，长的
电缆作为一组，同类短的电缆作为一组列好。
电缆敷设前要对电缆外观和绝缘进行检查。检查在运输电
缆过程中有无损失、受潮、锈蚀。对每盘电缆都要进行绝缘检
查，检查线及对外皮、线对屏蔽层或钢铠的绝缘。低压电缆用
500或1000伏的兆欧表测绝缘；中压电缆用2500伏的兆欧表测试
绝缘电阻，必要时要做直流耐压试验。
电缆敷设前的准备：每个参加敷设电缆的人员应穿戴好劳
动保护用品，高空放电缆的人员应系挂好安全带。在电缆盘前
放线人员应仔细检查电缆盘托架是否放平稳，并设有专人看护，
电缆轴转动严禁过快，防止电缆盘侧翻。电缆敷设前为了保证
电缆敷设的质量、电缆敷设的整齐美观，不出现交叉以及合理
安排，尽可能最大限度地减少电缆的损失，技术人员应进行合
理的归类整理。应由有关人员实地确定电缆走向应特别注意转
角、交叉、电缆桥架、竖井及夹层等区域。应预想出从某方向
来的电缆如何走、如何转向、上哪一层桥架，如何排列电缆，
同时确定各段质量监督负责人，根据技术水平、责任心和体力
合理安排人力。
对于控制室的电缆敷设，运行的控制室改造检修应先开停
电工作票，等控制室工作人员拉闸停电后确认没电，挂好警示
牌，方可工作。不能停电的控制柜，把电缆放在盘柜以下的电
缆夹层，千万不能向上穿，以防触电伤亡事故。在敷设前应考
虑好电缆的走向，电缆从竖井穿出后应由远及近的顺序放电缆，
以减少重叠和交叉，带有电缆夹层的电缆应从电缆支架下反向
穿出，整理成束在从控制盘下的电缆穿出，做到整齐、美观。
直埋电缆敷设前应对沿途进线彻底检查不得有大的石头、
土块、焊渣、玻璃、铁块等硬物，不得有积水，防止电缆在敷
设过程中受到损伤，以保证电缆敷设的安全进行。
电缆敷设的过程：要按电缆表认真地敷设电缆。一般应先
放粗电缆、最远处的电缆。首先在电缆盘处、在电缆始端用白
色医用胶布或白纸标出电缆编号，电缆型号，和电缆的去向，
再用透明胶布包在标签上，字迹要清晰，多包几层，防止被水
弄湿，看不清标签，放错位置，把电缆头封好。然后把电缆头
传给作业人员，并告知电缆的去向，并用对讲机通知末端的作
业负责人员电缆的去向。在放电缆的过程中电缆所经过的地方
的作业人员要仔细检查电缆外观有无损坏，敷设电缆时，严禁
在地面拖拉行走，避免蹭破外皮，最好在地面上摆放好滚动滑
轮滑子的间隔不要太远在转弯处应摆放转角滑轮，敷设过程中
避免使电缆出现死弯。放线人员一定要认真负责。在高空桥架
上放线的人员，应系挂好安全带，在钢结构上放电缆要跟架设
工人配合好，把架子搭好、搭稳、让敷设人员有一定的安全感，
让施工人员的生命得到保障。还有把滑子要固定好，防止从高
处掉下砸到下面的施工人员，做到“三不伤害”的原则。前后
相互配合，使电缆安全顺利放到位。末端人员应随时准备接电
缆，电缆到达指定位置，确认好电缆到达的位置是否正确，然
后留好电缆的长度，长度要适当的多留些，防止电缆出现问题
或设备不到位的问题，确认无误通知始端的同志，电缆已到达
设备位置，最后再切割电缆，把电缆头封好，以防受潮。把电
缆盘放下，通知敷设人员把电缆放到电缆槽里，整理电缆，全
线摆放整齐，把电缆绑扎好尽量避免交叉。每根电缆敷设完毕
应立即进行整理固定。电缆敷设完成后，电缆沟道沿途应进行
彻底清扫，验收合格后，然后将沟盖板复原，桥架槽子盖上盖
板，直埋电缆进行填砂铺砖。最后把施工现场打扫干净，做到
工完、料净、场地清。
电缆的敷设要求：（1）明敷：无铠装电缆在室内水平敷设
时距地高度不低于2.5m，垂直敷设是在地面上1.8m的范围内应
有预防机械损伤措施，但明敷在电气专用房间内除外。高低压
电缆一般分开敷设，并列敷设时其间距不应小于150mm相同电
压等级的相互间不小于35mm。电缆与热力管道平行时距离不
小于1m，交叉时时不小于0.5m，电缆不易架设热力设施上方。
（2）暗敷：埋设电缆穿保护时，管内径不应小于电缆外径的1.5
倍。有水作业或潮湿较大的场所及有易燃易曝气体的场所尽量
不在场所内设电缆沟。一般干燥场所允许设电缆沟，电缆沟敷
设电缆时应注意在支架上敷设时，电力电缆应放在控制电缆的
上层，同等电压的电力电缆和控制电缆可以并列敷设。电缆支
架长度在电缆沟内不宜大于350mm，电缆支架层间垂直净距不
应小于150mm，电力电缆间水平净距不应小于35mm或不小于
电缆外径。电缆进出缆沟应加保护管。管口应保持光滑，管口
应采取防水措施加上护口或做成喇叭口。电缆穿管时，每根只
能穿一根电缆，但交流单芯电缆不能单独穿在钢管内。电缆在
室内出入地面、穿墙、穿楼板处应穿保护管。电缆进入电缆沟、
隧道、竖井，建筑物盘柜时为了防火、防水、防小动物进入引
起事故，其出入口应密封。(3)架空明敷：在桥架上敷设电缆，
相同电压的可以并列，但电缆间距不小于35mm或间距点电缆
外径。架空明敷电缆与热力管道净距不小于1m，达不到要求应
采取隔热措施，与其它管道净距不小于0.5m,。钢索上水平悬吊
电力电缆固定点间距不应大于0.75m，控制电缆不应大于0.6m，
垂直悬吊电力电缆不应大于1.5m,控制电缆不应大于0.75m，否
则要增加固定点。（4）直埋电缆深度不小于0.7m，穿越农田时
不应小于1m，避免由于深挖土地、挖排水沟或拖拉机耕地等原
因损伤电缆。直埋电缆的上下须铺不小于100mm厚的软土或细
砂。砂层上面摆设红砖，防止直接受到机械损伤。直埋电缆在
沟内要蛇形摆放，不可以拉的太直。较长电力电缆在两头要盘
1--2圈，圈的直径不小于1m,。多根电缆并列直埋时，线间水平
净距不应小于100mm。地中并排埋设的电缆由于影响散热，并
排埋设电力电缆不宜超过6根。电缆与道路、铁路交叉时应穿保
护管，保护管应伸出路基两侧各2m。过墙时应穿保护管，室外
伸出0.5m。电缆与热力管沟交叉时如采用隔热层保护时，应超
出热力管沟两侧各1m。直埋电缆的治线及其接头处，在地面上
应有明显的方位标志或牢固的标桩。由地下转为上墙杆的电缆，
在地面上2m的一段应加金属保护管。这也是最后验收的基本标
准。
水底电缆的敷设方法
水底电缆的敷设方法
水底电缆是指在水下敷设的电缆,常用于海洋工程、港口、河流、湖泊、水库等场合的通信、电力、监控等应用。
水底电缆敷设需要考虑到复杂的水下环境,包括水下压力、温度、盐度、水流等因素,同时还需要保证电缆的安全性和可靠性。
水底电缆敷设的方法主要包括以下几种:
1. 直接敷设:在陆地上直接将电缆埋设到水底,这种方法适用于电缆长度较短、敷设位置较固定的情况。
2. 浮标敷设:在敷设电缆的岸边设置浮标,将电缆浮在水面上,通过机械手段将电缆拉紧固定,这种方法适用于电缆长度较长、敷设位置不确定的情况。
3. 海底电缆隧道敷设:在海底挖设隧道,将电缆穿过海底,这种方法适用于长距离、复杂海底环境的电缆敷设。
4. 敷设在水下管道中:将电缆敷设在水下管道中,这种方法适用于通信、电力等管道系统的电缆敷设。
在水底电缆敷设过程中,需要注意以下几点:
1. 电缆选型:根据敷设场合、电缆长度、通信协议等因素选择合适的电缆类型和规格。
2. 电缆固定:采用锚固、拉锚、固定支架等方式对电缆进行固定,保证电缆的稳定性和安全性。
3. 电缆保护:采用防水、防潮、防腐等措施对电缆进行保护,防止电缆受到损坏。
4. 监测和控制:对敷设的水底电缆进行监测和控制,确保其正常运行和安全
运行。
水底电缆敷设是一项复杂的工程,需要充分考虑水下环境的复杂性和安全性,采用科学合理的方法进行敷设,确保电缆的稳定运行和安全运行。

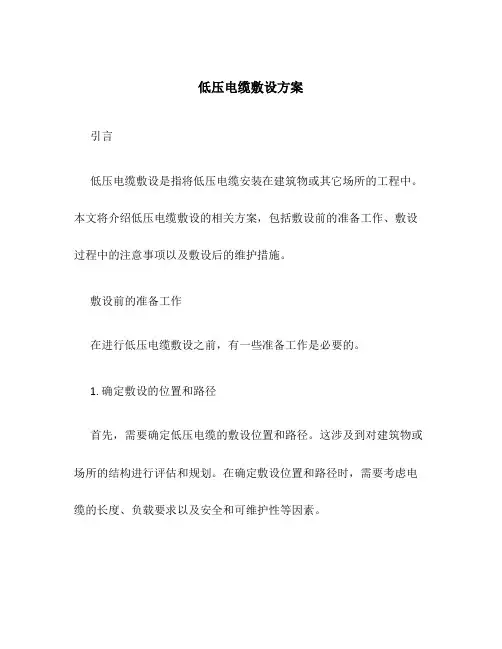

低压电缆敷设方案
低压电缆敷设方案引言低压电缆敷设是指将低压电缆安装在建筑物或其它场所的工程中。
本文将介绍低压电缆敷设的相关方案，包括敷设前的准备工作、敷设过程中的注意事项以及敷设后的维护措施。
敷设前的准备工作在进行低压电缆敷设之前，有一些准备工作是必要的。
1. 确定敷设的位置和路径首先，需要确定低压电缆的敷设位置和路径。
这涉及到对建筑物或场所的结构进行评估和规划。
在确定敷设位置和路径时，需要考虑电缆的长度、负载要求以及安全和可维护性等因素。
2. 测量和标记在实际敷设之前，需要测量和标记电缆的敷设位置。
这是为了确保电缆的准确安装，并避免任何错误。
3. 资料准备在开始敷设之前，需要准备好相关资料，例如电缆规格和敷设方案。
这有助于敷设过程中的参考和操作。
敷设过程中的注意事项在进行低压电缆敷设过程中，有一些注意事项需要牢记。
1. 安全保障在进行低压电缆敷设的过程中，安全是非常重要的。
确保所有的操作员都严格遵守相关的安全规章制度，并且穿戴合适的个人防护装备。
此外，要确保敷设过程中不会对周围的人员和设备造成任何伤害。
2. 路径保护为了保护低压电缆的路径，需要采取适当的措施。
这可能包括添加保护管、维护盖板或警告标志等。
这有助于避免低压电缆被误损或丢失。
3. 弯曲半径在敷设过程中，应该遵守电缆的弯曲半径要求。
过小的弯曲半径可能对电缆造成损坏或导致信号传输中断。
因此，在敷设过程中要确保不超过电缆弯曲半径的限制。
4. 定位和固定在敷设过程中，要正确定位和固定电缆。
这可以通过使用固定夹具、槽道或保护管等装置来实现。
定位和固定电缆有助于确保电缆的正确安装和运行。
敷设后的维护措施低压电缆敷设完成后，需要采取一些维护措施以确保其正常运行和寿命。
1. 定期检查定期检查低压电缆的状态是非常重要的。
这包括检查电缆的外观和连接状态等。
如果发现任何损坏或故障，及时采取修复措施。
2. 清洁保养定期清洁低压电缆有助于减少积尘和其他污染物对电缆的影响。
可以使用软布进行轻柔擦拭，避免使用化学溶剂或刮擦等方法。
电缆明敷安全要求
电缆明敷安全要求一、背景电缆敷设是电力工程、建筑工程、通信工程中的重要部分，以明敷方法使用最广泛。
电缆敷设安全一直是工程施工中关注的重点，为此，制定电缆明敷安全要求，以确保电缆敷设安全、可靠、符合规范标准是必不可少的。
二、电缆明敷方法电缆敷设方法包括暗敷和明敷两种，其中，明敷是更常用的一种方法。
明敷是指电缆表面在空气或地面环境下直接敷设。
电缆敷设时应根据实际情况确定明敷或暗敷方法，并且应按照规定要求进行敷设。
三、电缆明敷安全要求3.1、电缆敷设前的准备工作在电缆敷设前，需要对敷设位置进行勘察，并根据实际情况订立详细的电缆敷设方案。
同时，需要确定敷设过程中所需的全部工具、器材以及保护措施。
3.2、敷设现场安全电缆敷设现场应建立安全保护区域。
应设置明显的安全标志和警示标识，以保护现场人员和设备的安全。
电缆敷设现场应符合当前国家安全规范标准，并建立完善的安全管理制度和安全纪律。
3.3、电缆敷设过程中的安全要求•执行现场控制和管理，建立作业牌，进行安全现场考评和管理；•电缆敷设应按照设计方案进行，严禁乱拉乱扯；•钢丝绳的曲率半径应符合要求，严禁电缆过弯；•电缆应按照设计方案进行固定，严禁电缆在敷设过程中被任意操作；•避免电缆的受拉及挤压、摩擦等；•保证电缆接头的正确性、连接牢固、接触良好；•电缆的压力试验应符合要求；•电缆敷设结束后，对敷设现场进行清理，维护环境卫生。
3.4、电缆敷设后的验收完成电缆敷设后，应进行全面检查，对敷设的电缆进行检测和测试，确保敷设符合要求，符合工程设计标准。
对于检查发现的问题和不足，应及时进行整改和调整，直到符合要求。
四、结论电缆明敷是电力工程、建筑工程、通信工程中重要的一环。
为保证电缆敷设的安全、可靠、符合规范标准，在电缆敷设前，需要进行详细的准备工作，并制定电缆明敷安全要求，落实到施工中，确保敷设安全可靠。

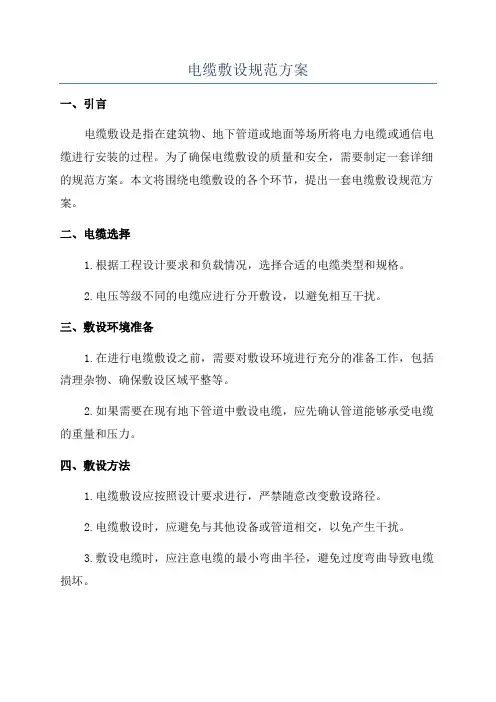

电缆敷设规范方案
