电流互感器过电压保护器
过电压保护名词解释
过电压保护名词解释
过电压保护是一种用于保护电子设备免受过高电压的损坏的技术。
当电子设备接收到超过其额定电压的电压时，该设备可能会受到永久性损坏或临时性故障。
过电压保护技术可以防止这些问题的发生。
过电压保护技术有多种形式。
其中一种形式是使用过压保护器。
过压保护器是一种电子元器件，它可以在电压超出其限制时自动切断电路。
这样可以保护设备免受过电压的损害。
另一种形式是使用电压稳压器。
电压稳压器是一种电子元器件，它可以将电压稳定在设定值以下。
这种技术特别适用于需要稳定电压的设备，如计算机和其他精密设备。
还有一种形式是使用瞬变电压抑制器。
瞬变电压抑制器可以在电压瞬间变化时快速响应，并限制电压上升的幅度。
这种技术适用于瞬间电压尖峰较高的设备，如发电机或变压器。
总之，过电压保护技术可以保护设备免受过高电压的损害。
这种技术在电子设备中广泛使用，以确保设备的正常运行和延长设备的寿命。
- 1 -。
电流互感器的作用
电流互感器的作用
电流互感器(Current Transformer, CT)是一种电流测量装置，它的作用是将高电压电流转换成低电压电流，以便进行测量和保护。
电流互感器通常用于高电压和大电流的系统中，如电力系统、工业系统等。
它可以将高电压电流转换成低电压电流，以便使用普通的电流表测量电流。
电流互感器还可以用于电力系统的保护，当电力系统发生故障时，电流互感器可以快速反应并触发保护装置，以保护电力系统免受损害。
电流互感器还可以用于监测电力系统的运行状态，通过对电流的测量可以了解电力系统的负载情况，并及时发现异常状态。
总的来说，电流互感器的作用主要有以下几点：
1.将高电压电流转换成低电压电流，以便进行测量。
2.用于电力系统的保护，在电力系统发生故障时及时触发保护装置。
3.监测电力系统的运行状态，了解电力系统的负载情况。
4.在电力监控系统中用于采集电流数据。
5.在电能计量系统中，电流互感器用于采集电流数据，计算电能。
6.在电力自动化系统中，电流互感器用于采集电流数据，用于进行线路监测、线路防护、负荷监测等。
电流互感器是电力系统中重要的测量装置之一，在电力系统的运行中起着重要作用。
在选择和使用电流互感器时需要注意选型、安装和维护等方面的要求。
过电压保护器
过电压保护器一.型号命名保护对象：A电动机B：发电机变压器母线线路开关C:并联补偿电容器D：电机中性点持续运行电压：允许持久的加在TBP相间及对地工频电压有效值3.8：代表3KV系统7.6：代表6KV系统12.7：代表10KV系统相间距：TBP保护单元之间的距离85：四立柱式，立柱间距为85mm131：三立柱式，立柱间距为131mm,接地相在底座中。
二.用途TBP相间过电压保护装置曾与1993年获国家专利，因其独特的三相四星性接线方式，不仅可以限制相对地过电压，而且可以有效地限制相间过电压。
TBP主要用来保护变压器、开关、母线、电动机等电气设备，可限制大气过电压及各种真空断路器引起的相间操作过电压;十多年来，已有数十万台TBP运行在发电、供电、用电企业中。
原理及结构特点一、TBP原理结构TBP的电器原理结构如下图，图中FR为氧化锌非线性电阻，CG为放电间隙，由于采用对称结构，因此无论是相间还是相对地，都有相同的过电压保护倍数。
TBP一共有四个保护单元，其中三个接入系统的A\B\C三相，另一个接地。
85型TBP为四立柱式，四个保护单元可任意调换安装，131型为三立柱式，因此三立柱可任意在A、B、C三相之间调换安装，接地相必须接地。
二、TBP特点三相组合式过电压保护器TBP与避雷器以及同类产品相比，有不可比拟的特点：1.采用氧化锌非线性电阻和放电间隙串联的结构，是两者互为保护；放电间隙使氧化锌非线性电阻的荷电率为零，氧化锌的非线性特性又使放电间隙动作后立即熄弧，无需流、无截波，放电间隙不再承担灭弧任务，提高了产品的使用寿命，在操作过电压下，动作寿命可达1000000次2.电压冲击系数为1，在各种电压波形下，放电值均相等，不受操作过电压类型的影响，过电压保护值准确，保护性能优良。
3.采用四星性接法，可将相间过电压大大降低，与常规避雷器相比，相见过电压降低了60-70%，保护的可靠性大大提高。
4.采用硅橡胶外套和高压电缆外引结构的TBP，除具有瓷绝缘外套的性能外，还具有易安装、密封性强、体积小、耐振动等优点，可直接安装在开关柜的收车底盘上或互感器室内；5.使用环境温度为-40℃-+60℃,海拔高度小于2000m6.在系统发生间歇性弧光接地过电压及铁磁谐振过电压，若其能量小于2ms.400A方波冲击能量时，TBP可以起到保护作用。

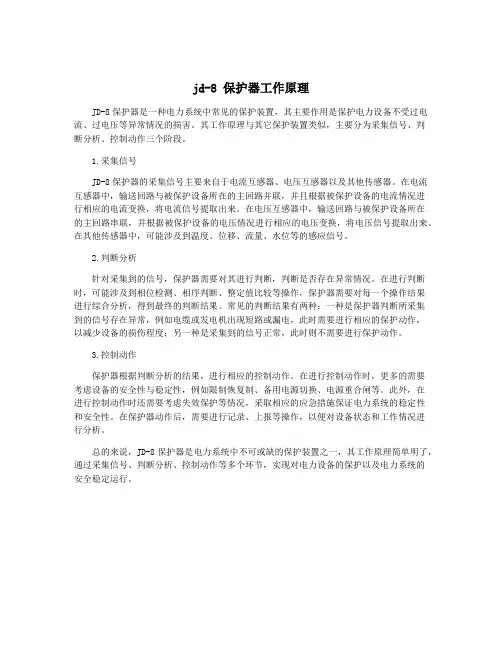

jd-8 保护器工作原理
jd-8 保护器工作原理JD-8保护器是一种电力系统中常见的保护装置，其主要作用是保护电力设备不受过电流、过电压等异常情况的损害。
其工作原理与其它保护装置类似，主要分为采集信号、判断分析、控制动作三个阶段。
1.采集信号JD-8保护器的采集信号主要来自于电流互感器、电压互感器以及其他传感器。
在电流互感器中，输送回路与被保护设备所在的主回路并联，并且根据被保护设备的电流情况进行相应的电流变换，将电流信号提取出来。
在电压互感器中，输送回路与被保护设备所在的主回路串联，并根据被保护设备的电压情况进行相应的电压变换，将电压信号提取出来。
在其他传感器中，可能涉及到温度、位移、流量、水位等的感应信号。
2.判断分析针对采集到的信号，保护器需要对其进行判断，判断是否存在异常情况。
在进行判断时，可能涉及到相位检测、相序判断、整定值比较等操作，保护器需要对每一个操作结果进行综合分析，得到最终的判断结果。
常见的判断结果有两种：一种是保护器判断所采集到的信号存在异常，例如电缆或发电机出现短路或漏电，此时需要进行相应的保护动作，以减少设备的损伤程度；另一种是采集到的信号正常，此时则不需要进行保护动作。
3.控制动作保护器根据判断分析的结果，进行相应的控制动作。
在进行控制动作时，更多的需要考虑设备的安全性与稳定性，例如限制恢复制、备用电源切换、电源重合闸等。
此外，在进行控制动作时还需要考虑失效保护等情况，采取相应的应急措施保证电力系统的稳定性和安全性。
在保护器动作后，需要进行记录、上报等操作，以便对设备状态和工作情况进行分析。
总的来说，JD-8保护器是电力系统中不可或缺的保护装置之一，其工作原理简单明了，通过采集信号、判断分析、控制动作等多个环节，实现对电力设备的保护以及电力系统的安全稳定运行。
简述电压互感器和电流互感器的工作原理
简述电压互感器和电流互感器的工作原理
电压互感器和电流互感器是电力系统中常用的测量设备，用于测量电压和电流的变化。
它们的工作原理如下所述。
电压互感器（Voltage Transformer，简称VT）是一种将高电压转换为低电压的测量设备。
它由一个一次绕组和一个二次绕组组成。
一次绕组通常连接到高电压系统，而二次绕组则连接到测量仪表或保护装置。
在正常运行时，一次绕组将高电压引入，通过互感作用，使电压在二次绕组上产生一个相应的降压信号。
因此，可以使用二次绕组上的低电压进行准确测量和保护操作。
电流互感器（Current Transformer，简称CT）是一种测量电流的设备，它将高电流转换为低电流。
它由一个一次绕组和一个二次绕组组成，类似于电压互感器。
一次绕组通过其所连接的导线，使电流通过。
通过互感作用，电流在二次绕组上产生一个相应比例的减小。
因此，可以使用二次绕组上的低电流进行精确的测量和保护。
电压互感器和电流互感器的工作原理基于互感现象。
互感是指两个绕组通过电磁感应相互耦合，导致一个绕组上的信号在另一个绕组上产生感应电动势。
根据法拉第定律，互感电动势的大小与绕组之间的转数比例成正比，并与主导线上的电流或电压成正比。
总结一下，电压互感器和电流互感器是测量电压和电流的关键设备。
它们利用互感作用将高电压和高电流转换为低电压和低电流，以便用于测量和保护。
这种原理确保了精确和可靠的测量结果，对于电力系统的运行和维护至关重要。
电流互感器的作用及原理
电流互感器的作用及原理
电流互感器（Current Transformer，简称CT）是一种用来将高
电流变为可以方便测量和保护的小电流的装置，主要用于电力系统中的电流测量、保护和控制等应用。
其主要作用有以下几个方面：
1. 电流测量：电流互感器可以将高电流变为相对较小的次级电流，使得电流可以通过电流表、计算机监测系统等装置进行测量和监测，方便实时获得电流的数值。
2. 绝缘保护：电流互感器在高电流电路中起到隔离的作用，可以将高压电路与低压电路相隔离，保护操作人员和设备的安全。
3. 过流保护：电流互感器可用于电力系统中的过流保护，当电流超过额定值时，电流互感器会产生电流信号，触发保护装置进行对相应设备或线路的断电保护。
4. 故障检测：电流互感器用于电力系统中的故障检测，当发生短路或其他故障时，电流互感器可感应到异常电流信号，触发保护装置进行处理。
电流互感器的工作原理如下：
电流互感器是基于电磁感应原理工作的。
电流互感器主要由铁芯和绕组构成。
高电流通过电流互感器的一侧线圈（一次侧），铁芯产生强磁场。
磁场的变化穿过另一侧线圈（二次侧），在二次侧感应出相应的次级电流，在二次侧线圈中可以通过电流
表等装置进行测量和监测。
电流互感器通常具有多个一次侧线圈和二次侧线圈，可以根据需要选择合适的线圈进行连接和使用。
根据电流互感器的类型和设计，可以实现不同的变比，从而适应不同的电流测量和保护需求。
电流互感器-电压互感器结构原理和使用注意事项
电流互感器/电压互感器的结构原理和使用注意事项通常所说的电压互感器和电流互感器都是电磁式的，电磁式电压互感器电气文字符号是PT，电磁式电流互感器电气文字符号是CT。
电压互感器和电流互感器在电力设备中应用广泛，用途也是缺之不可的，同时也是最常见的电气设备之一。
一、互感器的结构和工作原理1.电压互感器（PT）是一种将高电压变换为低电压的电气设备，一次绕组与高压系统的一次回路并联，二次绕组则与二次设备的负载并联。
PT基于电磁感应原理工作，正常运行时其二次负载基本不变，电流很小，接近于空载状态。
一般的PT包括测量级和保护级，其基本结构为：一次线圈和二次线圈分别绕在铁心上，在两个线圈之间和线圈与铁心之间都有绝缘隔离。
电力系统用的三线圈电压互感器，除了上述的一次线圈和二次线圈外，还有一个零序电压线圈，用来接继电器。
在线路出现单相接地故障时，线圈中产生的零序电压使继电器动作，切断线路，以保护线路中的发电机和变压器等贵重设备。
2.电流互感器（CT）是一种将高压电网大电流变换为小电流的电气设备，一次绕组串联在高压系统的一次回路内，二次绕组则与二次设备的负载相串联。
CT也是基于电磁感应的原理工作，但是它的二次负载阻抗很小，接近于短路状态。
电流互感器也分为测量用与保护用两类，基本结构和PT相似，一次线圈、二次线圈分别绕在铁心上，两个线圈之间及线圈与铁心之间有绝缘隔离。
根据电力系统要求切除短路故障和继电保护动作时间的快慢，保护用电流互感器分为稳态保护用与暂态保护用两种，前者用于电压比较低的电网中，称为一般保护用电流互感器；后者则用于高压超高压线路上。
二、互感器的使用注意事项1.PT二次侧直接与电压表连接，相当于运行在变压器的空载状态，短路会引起很大的短路电流，使用中不允许短路。
电磁式互感器都有一定的额定容量，从电力网中消耗功率，成为系统的负载，存在负荷分担问题。
而PT存在的最为严重的问题是可能出现铁磁谐振：PT的铁心电感和系统的电容元件由于感抗与容抗的交换，组成许多复杂的振荡回路，如果满足一定的条件，就可能激发起持续时间较长的铁磁谐振，这种谐振现象，某些元件的电压过高危及设备的绝缘，同时可能在非线性电感元件中产生很大的过电流，使电感线圈引起温度升高，击穿绝缘，以致烧损。
高压低压配电柜的过载保护装置有哪些
高压低压配电柜的过载保护装置有哪些过载保护是高压低压配电柜中非常重要的一部分，它可以有效地保护电力设备和系统免受过载带来的潜在危害。
在高压低压配电柜中，过载保护装置的种类繁多，下面将介绍其中几种常见的过载保护装置。
第一种是电流互感器（Current Transformers，CT）。
电流互感器是一种将高压电流转换为低压电流的装置，它通过产生与高压线路电流成比例的低压信号来监测电流。
当电流超出设定值时，电流互感器会触发保护装置，切断电源，从而保护电力设备和线路免受过载的损坏。
第二种是热继电器（Thermal overload relays）。
热继电器是一种基于电流和时间的过载保护装置，它通过监测电流和时间的变化来检测过载情况。
当电流超出额定值并持续一段时间时，热继电器会触发保护装置，切断电源，防止设备受到过载的损坏。
热继电器通常用于对电动机进行过载保护。
第三种是电子过载保护装置（Electronic Overload Protection，EOP）。
电子过载保护装置是一种基于电子技术的过载保护装置，它能够快速、准确地检测电流变化，并能够根据设定的参数对电流进行控制。
当电流超过设定值时，电子过载保护装置会立即切断电源，从而保护电力设备和线路免受过载的危害。
第四种是短路保护器（Short-circuit Protection）。
短路保护器是一种用于保护电力设备免受电路短路带来的危害的装置。
当电路发生短路时，短路保护器会迅速切断电源，防止短路电流对设备和线路造成损坏。
短路保护器不仅可以保护设备免受损坏，还可以帮助减少电气火灾的发生。
第五种是断路器（Circuit Breakers）。
断路器是一种用于控制和保护电力系统的开关装置，它可以在电路中断时，快速切断电源，防止过流和短路造成的危害。
断路器具有过载保护和短路保护的功能，可以有效地保护电力设备免受过载和短路的损坏。
综上所述，高压低压配电柜的过载保护装置有电流互感器、热继电器、电子过载保护装置、短路保护器和断路器等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RCT6系列电流互感器过电压保护器
1.概述
RCT6系列电流互感器过电压保护器是上海聚仁电力科技有限公司独家研发的一款保护器，
该保护器能够有效的防止因电流互感器二次开路引起的事故。电流互感器（CT）在电力系
统中，广泛应用于一次测量与控制。正常工作时，电流互感器二次侧处于近似短路状态，输
出电压很低。在运行中如果二次绕组开路，或一次绕组流过异常电流（如雷电流、谐振过电
流、电容充电电流、电感启动电流等），都会在二次侧产生数千伏甚至上万伏的过电压。这
不仅给二次系统绝缘造成危害，还会使互感器过激而烧损，甚至危及工作人员的生命安全。
2.主要用途
本保护器主要用于各种CT二次侧的异常过电压保护。保护器接于二次绕组两端，正常运行
时漏电极小，成高阻状态。当发生异常过电压时，保护器迅速动作而短路，面板上显示故障
的部位，并有无源信号输出。当故障排除后，电路恢复原状后，又重新投入正常运行工作。
本保护器应用于CT二次侧的差动绕组、过流绕组、测量绕组、母线保护绕组、备用绕组等。
3.技术参数
正常漏电流 ＜1mA
导通电压Uc 150V±10%
导通时间Ts 50ms≤Ts≤250ms
工作电源 85-265VAC/DC
继电器接点容量 AC220V/15A
使用的CT规格 二次侧峰值大于150V
保护电流 ≥5A
工作环境
温度 -20℃~70℃
湿度 ≤95%RH
复位方式 按压“复位”按钮；自动“复位”
抗震性能 10-50-10Hz 2g 3min
抗干扰 4.4KV/M
外形尺寸 105*90*76（mm）
耐压 2KV 50HZ 1min
4.主要功能
4.1正常工作时，流入保护器的电流不超过0.1mA，不影响CT正常工作。
4.2当A（或B、C），N两端电压超过150V时RCT6-1D短接A（或B、C、）,N。
4.3继电器的接点容量大于15A。所以故障时，能使CT二次侧可靠短路。
4.4继电器接点具有保持功能，按压"复位"按钮，才能解除保护。
4.5若是在停电状态下解除了故障，掉电后装置自动复位。
4.6装置提供一对转换接点。
4.7可接各种声光报警器或提供给综合保护装置使信息远传。当保护动作时，常开闭合，常
闭打开。
6.接线原理图
一般情况下，互感器均连接在A、B、C三相上，少数连接在两相上，个别连接在一相上。
绝大多数均为星形连接，少数三角形连接。本产品电流互感器保护器为二次绕组星形连接。
二次绕组A、B、C对应连接在保护器为A、B、C接线端子上。A、B、C三相二次中心点
（虚地N）连接在保护器的N接线端子上。若只用A、C绕组，B相可以不接线，不会影
响保护器正常工作。
交流220V50Hz电源接入保护器供内部电器元件用。三根无源信号线引出供用户使用。外
接交流或直流均可。例如，公共端与常闭线连接绿色信号灯，亮灯时表示保护器正常工作。
公共端和常开线连接红色灯或报警器，工作时表示保护器检测到某二次绕组有开路故障。
