绝对实用c h e m d r a w
教程
ChemDraw软件
Chemdraw7.0是Cambridgesoft公司出品的Chemoffice系列的最新版本Chemoffice2002的重要组成部分。
一、ChemDraw软件简介
1、启动:在Windows下,有两种打开方式:在桌面上,双击
ChemDraw图标;或者在“开始菜单”里选择ChemDraw选项。

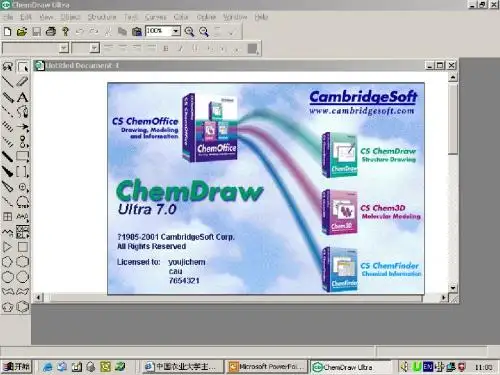

2、界面简介:下图为ChemDraw的图形化用户界面(GUI)。
关于画图的主要工具——工具栏,其主要功能如下图所示:
仅供学习与交流,如有侵权请联系网站删除谢谢2
ChemDraw为绘制化学结构,提供了以下工具。
化学键工具, 环工具, 脂肪链工具, 自动错误矫正, 在ChemDraw Ultra 中还新增了从化学名称到结构的功能。
⑴、化学键的绘制:
绘制化学键有以下几种工具,利用这些工具,可以直接在文档中单击或者拖拉来绘制化学键。默认的键长和键角用Object菜单中Fixed Lengths 和Fixed Angles选项固定。
仅供学习与交流,如有侵权请联系网站删除谢谢3
仅供学习与交流,如有侵权请联系网站删除 谢谢4
⑵、环的绘制:
环的绘制,可以使用右
边的工具:
环的绘制可以用以下的
方法,注意以下的
细节:如果选择环工具之后,在一个原子上单击,则会在该原子上添加一个环,如果在一条键上单击,则会在键上添加环,具体的演示如下:
如果想要绘制共轭环结构,可以按下CTRL 键的同时,在文档中单击放置环。这样,会在环中出现一个圆圈。当然,这种情况下,环已烷的椅式结构除外。
⑶、脂肪链键的绘制:
选择脂肪链工具,在文档上拖动鼠标即可画出长链。也可以在文档空白区域或者一个原子上单击,在出现的对话框输入想要链长的原子数。
⑷、键的编辑:
改变键的类型:选择键工具,指向已经存在的键,单击,则会出现新的类型的键。
改变楔形键和虚格键的方向:选择楔形键和虚格键工具,点击适当的位置,则方向被自动调整。
⑸、移动原子:选择键的工具,指向一个原子,然后按下Shift键的同时,拖动这个原子,就可以改变键的方向。
仅供学习与交流,如有侵权请联系网站删除谢谢5
⑹、自动绘制结构从化合物的名字:
从ChemDraw Ultra 的Structure菜单中选择Convert Name to Structure命令,在出现的对话框中输入2-bromobenzoic acid,点击OK 后,就可以在文档中看见结构了。也可以先用文本工具在文档中输入一些化合物的名字,然后选择这个名字,在选择Structure菜单Convert Name to Structure即可得到结构。
3、在ChemDraw中,可以在状态栏和信息区域显示使用信息。
4、用户自定义ChemDraw的一些功能。
Preferences允许用户改变应用于每个打开文档默认的选项。Document Settings可以允许你改变仅仅作用于激活文档的默认属性。
仅供学习与交流,如有侵权请联系网站删除谢谢6
Preferences 影响ChemDraw 应用程序的工作方式。从 File 菜单中选择Preferences.选项,点击Use Defaults选项可以载入默认的工作方式。
Document and object settings用来定义正在使用的文档格式. 包括:
在layout框可以设置文档成格式海报或者页面.
在footer框可以设置页眉、页角和一些注解。
在Drawing框中可以定义所绘结构的默认的键长,键角等参数。
在Captions框中定义所输入的文字的字体和大小。
在Atom Labels可以设置所输入原子符号的字体和大小。
在colors框中可以改变文档的背景、前景与其它颜色。
绘图设置是影响绘图中使用的化学键和其他单位的文档设置。使用者可以为整个文档或者文档的特殊对象配置绘图设置:对于整个文档,在文档设置窗口中进行配置。对于一个对象,在对象设置窗口中进行配置。
在绘制设置中的改变只影响当前激活文档,这些设置可以在Style Sheets/Stationery Pads保存。
为了为整个文档设置绘图设置:从 File中选择Document Settings,在出现的对话框中选择Drawing标签,出现如下:
仅供学习与交流,如有侵权请联系网站删除谢谢7
完成设置后,OK保存,该设置应用于整个文档。
为所选对象进行绘图设置:先选择你要定义的对象,然后从Object打开Object Settings对话框:
在其中进行完设置后,OK保存,该设置只用于该对象的属性。
5、添加说明与原子标志
ChemDraw 可以帮助你创建以下类型的文本。
仅供学习与交流,如有侵权请联系网站删除谢谢8
说明文本:-创建注解,化学名称,化学式,页标题和表中信息。
原子标识文本-用化学符号标识原子和子结构
使用者可以利用文本工具创建和编辑说明和原子标识,同时,可以在文档设定对话框和对象设定对话框编辑文本。只需打开File菜单中的Document Settings对话框,在其中选择Captions或Atom Labels来调整说明文本和原子标识。
创建文本说明:
你新创建的文本的格式被在Document Settings对话框中的Captions 标签中设定。在你创建文本前修改成你想要的格式。
